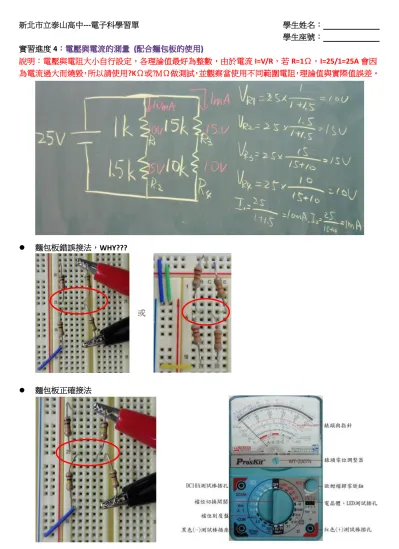

新北市立泰山高中---電子科學習單 學生姓名： 學生座號： 實習進度 4： 說明：電壓與電阻大小自行設定，各理論值最好為整數，由於電流 I=V/R，若 R=1Ω，I=25/1=25A 會因 為電流過大而燒毀，所以請使用?KΩ或?MΩ做測試，並觀察當使用不同範圍電阻，理論值與實際值誤差。 麵包板錯誤接法，WHY??? 或 麵包板正確接法
測量電壓方式 (※利用並聯電壓相同，DCV 直流電有極性，流進為正，需接紅棒)
PS1:由於三用電表 DCV 檔內阻約 20K 歐姆/V (※即測量滿刻度 10V 的 DCV 檔內阻為 200K 歐姆)，所以會 有負載效應，實際值會比理論值『小』，若電阻取?M 歐姆則誤差會更大，WHY???
測量電流方式 (※利用串聯電流相同，需先將要測量的電路開路，再利用三用電表串接測量)
PS1:由於三用電表測量直流電流 DCmA 檔，內部因為並聯很小的內阻，約 20~100 歐姆，所以也會有負 載效應，因此實際值會比理論值『小』， WHY???
PS2:三用電表 DCmA 電流表內阻越『小』越好，理想值是0，WHY???
