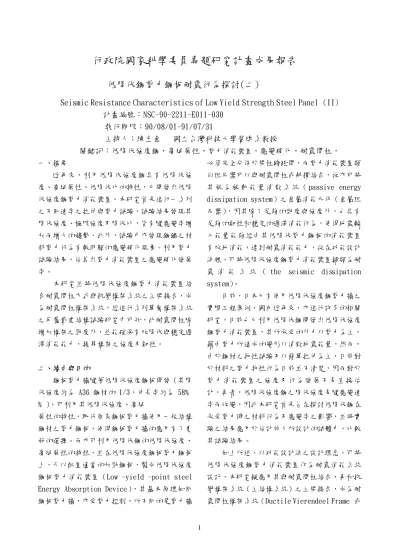

低降伏鋼剪力鋼板耐震行為探討(II)

1

行政院國家科學委員專題研究計畫成果報告

低降伏鋼剪力鋼板耐震行為探討(二)

Seismic Resistance Characteristics of Low Yield Strength Steel Panel (II)

計畫編號：NSC-90-2211-E011-030 執行期限：90/08/01~91/07/31

主持人：陳生金 國立台灣科技大學營建系教授

關鍵詞：低降伏強度鋼，高延展性， 剪力消能裝置， 應變硬化，耐震間柱，

一、摘要

近年來，利用低降伏強度鋼具有低降伏強 度、高延展性、低降伏比的特性，已開發出低降 伏強度鋼剪力消能裝置。本研究首先進行一系列 之不同速率之拉伸與剪力試驗，試驗結果發現其 降伏強度、極限強度及降伏比，皆有隨應變率增 加而增大的趨勢，此外，試驗中亦發現鋼鐵之材 料剪力行為有較明顯的應變硬化現象。利用剪力 試驗結果，估算出剪力消能裝置之應變硬化發展 率。

本研究並將低降伏強度鋼剪力消能裝置結 合耐震間柱方式與抗彎構架系統之主梁接合，成 為耐震間柱構架系統，經進行系列單層構架系統 之反覆載重結構試驗研究中可知，此耐震間柱除 增加構架之勁度外，並能確保有效降伏與穩定遲 滯消能能力，提昇構架之強度及韌性。

二、緣由與目的

鋼板剪力牆隨著低降伏強度鋼板開發（其降 伏強度約為 A36 鋼材的 1/3，伸長率約為 58﹪

﹪） ，可利用其低降伏強度、高延

展性的特性，取代原來鋼板剪力牆使用一般結構 鋼材之剪力鋼板，使得鋼板剪力牆的應用有了更 好的選擇。而亦可利用低降伏鋼的低降伏強度、

高延展性的特性，並在低降伏強度鋼板剪力鋼板 上，予以配置適當的加勁鋼板，製成低降伏強度 鋼板剪力消能裝置（Low -yield -point steel Energy Absorption Device），其基本原理如同 鋼板剪力牆，亦受剪力控制，所不同的是剪力牆

必須完全分佈於梁柱跨距間，而剪力消能裝置類 似阻尼器可以與耐震間柱或斜撐結合，故亦可將 其 視 為 被 動 能 量 消 散 系 統 （ passive energy dissipation system）之金屬消能元件（金屬阻 尼器），因其除了足夠的勁度與強度外，也具有 足夠的韌性和穩定的遲滯消能行為，使得地震輸 入能量能夠經由其低降伏剪力鋼板的消能裝置 有效地消能，達到耐震消能能力，故在功能設計 法裡，可將低降伏強度鋼剪力消能裝置歸類為耐 震 消 能 系 統 （ the seismic dissipation system） 。

目前，日本已有使用低降伏強度鋼剪力牆之 實際工程案例，國內近年來，亦進行許多的相關 研究，目前也已利用低降伏鋼開發出低降伏強度 鋼剪力消能裝置，其所承受的外力以剪力為主，

藉由剪力所造成的變形以消散地震能量，然而，

由於鋼材之物性試驗乃以簡單拉伸為主，目前對 於材料之剪力物性行為目前並不清楚，因而對於 剪 力 消能 裝置 之強 度及行 為 發展 不易 直接 估 計，再者，低降伏強度鋼之降伏強度易隨應變速 率而改變，因此本研究首先旨在探討低降伏鋼在 承受剪力時之材料行為及應變率之影響，並將實 驗之結果應用於估計前人所設計的試體中，比較 其試驗結果。

如上所述，以功能設計法之設計理念，可將

低降伏強度鋼剪力消能裝置作為耐震消能系統

設計，本研究擬應用其與耐震間柱結合，再和抗

彎構架系統（主結構系統）之主梁接合，成為耐

震間柱構架系統（Ductile Vierendeel Frame 或

2 簡稱 DVF） ，進行不同梁柱之勁度及高強度(HT690 鋼材)、A36 鋼材構架等系列單層構架系統之反復 載重結構試驗，以探討含有低降伏強度鋼剪力消 能裝置之耐震間柱構架系統之耐震特性，希望能 對此種耐震間柱構架系統之耐震特性，有更明確 暸解，以提供工程界結構設計實務之參考。

三、低降伏強度鋼之材料特性

1. 概述

低降伏強度鋼為近年來新開發出的鋼鐵材 料，其降伏強度約只有一般鋼材之 1/3，然而卻 極具延展性且降伏比只有 0.31，然而，其降伏強 度易隨應變速率之不同而改變，故為瞭解應變速 率對材料性質之關係，本研究在於拉伸試驗部 份，試驗之加載速率分別以 10 ㎜/min、30 ㎜ /min、50 ㎜/min、60 ㎜/min、82.5 ㎜/min、100

㎜/min 六組速率進行之，藉由改變其加載速率以 觀察之。

鋼結構設計中所需應用到之剪力降伏強度 參數，一般乃以 von Mises 降伏準則為依據，利 用拉伸試驗中所得之材料參數加以轉換而得。然 而，關於鋼材之剪力行為方面，吾人若仔細觀察 剪力消能裝置實驗之遲滯曲線，即可發現其應變 硬化之現象非常明顯，且降伏剪力與極限剪力間 存有相當大的差異，此種現象與一般鋼材之抗拉 行為迥然不同。而因剪力消能裝置其所受的力量 主要為剪力，在設計時若將拉伸試驗中所得之材 料參數直接引用於估計其剪力強度，可能會產生 極大的誤差，基於以上之原因，乃再進行剪力實 驗，希冀能對其剪力行為能有明確的瞭解，以提 高設計時之準確性及經濟性，此外，為觀察應變 速率對剪力行為的影響，本試驗之試體乃採厚度 為 16mm 之低降伏強度鋼板所製成，其形式如圖 3-1 所示，分別以 1 ㎜/min、5 ㎜/min、10 ㎜/min、

25 ㎜/min、50 ㎜/min、300 ㎜/min 六種不同加 載速率進行之。

本研究使用有限元素分析軟體 Ansys5.6，藉

由有限元素之分析所得之趨勢以與試驗結果做 一比對。剪力試驗之試片 model 建立如圖 3-2 所 示。

2. 研究結果

（1）低降伏強度鋼拉伸試驗結果如表 3-1 所示，

由表中可見應變之速率越快，低降伏強度鋼 之降伏強度有相對增高的趨勢，其同速率下 極限應力增加率均較降伏應力增加率小。降 伏比 YR 值介於 0.3-0.4。

（2）低降伏強度鋼剪力試驗結果如表 3-2 所示，

結果亦顯示，應變之速率越快，低降伏強度 鋼之剪力降伏強度有相對增高的趨勢，極限 剪應力增加率均較降伏應力增加率較小。

（3）剪力降伏比值介於 0.1－0.17，約為拉伸試 驗降伏比之 1/3，由此現象可反應低降伏強 度鋼其剪力行為之應變硬化現象比拉伸行 為更為明顯。此外，拉伸試驗與剪力試驗之 降伏比，皆有隨應變率變快而增大之趨勢，

此乃顯示極限應力隨應變率增加之比例小 於降伏應力。

（4）若由降伏比越小顯示材料之塑性變形較易 擴散之觀點，可推得材料之剪力行為有較好 的消能行為；此外，由此也可觀察出剪力行 為與拉伸行為的不同，故計算剪力消能裝置 之強度時，若採拉伸試驗之材料參數以估算 之，將可能嚴重低估應變硬化現象所發展的 強度，而使其結果過於保守。

（5）應變硬化發展率可能會隨剪力消能裝置之 深厚比（d/t

） 、高寬比及施工的品質等因素 而改變。此外，對邊界鋼板做變斷面切削處 理，更可提高材料應變硬化發展的效能，經 過目前之估計，其值約在於 0.56～0.63 之 間。

四、低降伏強度鋼剪力消能裝置之耐震應用 1. 概述

低降伏強度鋼板剪力消能裝置可視為被動

能量散系統之金屬消能元件（金屬阻尼器），因

3 其除了足夠的勁度與強度外，也具有足夠的韌性 和穩定的遲滯消能行為，使得地震輸入能量能夠 經 由 其低 降伏 剪力 鋼板的 消 能裝 置有 效地 消 能，達到耐震消能能力，故在功能設計法裡，可 將低降伏強度鋼剪力消能裝置歸類為耐震消能 系統（the seismic dissipation system） 。 本研究擬應用低降伏強度鋼剪力消能裝置 與耐震間柱結合，再和抗彎構架系統（主結構系 統 ） 之 主 梁 接 合 ， 成 為 耐 震 間 柱 構 架 系 統

（Ductile Vierendeel Frame 或簡稱 DVF） ，進 行系列單層構架系統之反覆載重結構試驗，其目 的在探討含有低降伏強度鋼剪力消能裝置之耐 震間柱對整個構架系統之整個抗震行為上的影 響。其研究之主題如下：

（1）含低降伏強度鋼剪力消能裝置之耐震間柱 構架系統之耐震特性。

（2）DVF 系統中，不同勁度之抗彎構架之結構耐 震行為差異比較。

（3）DVF 系統中，傳統鋼材(A36)與高強度鋼材 (HT690)之抗彎構架結構耐震行為差異比 較。

（4）DVF 系統中，高強度鋼材(HT690)之抗彎構 架的耐震間柱構架系統（高性能耐震間柱構 架或簡稱 HP-DVF）之耐震特性。

2. 研究結果

本研究之試體如圖 4-1，各試體尺寸如表 4-1 所 示，主要試驗結果如圖 4-2、圖 4-3、圖 4-4、圖 4-5、圖 4-6、圖 4-7。以下為研究之發現:

（1）各試體之旋轉角達 2.5﹪以上，證實含低降 伏強度鋼剪力消能裝置之耐震間柱構架系 統之耐震性能佳。

（2）構架勁度較高者，其低降伏強度鋼剪力消 能裝置達到降伏時，其降伏載重較大。

（3）高強度鋼材之構架，其在低降伏強度鋼剪 力消能裝置產生很大塑性變形時，仍能保 持彈性狀態，有效滿足功能設計法之要

求，經抽換消能裝置後，整體系統耐震能 力可恢復與原來相同，節省修理成本。

（4）高性能耐震間柱構架系統(HP-DVF)可確保低 降伏強度鋼剪力消能裝置能有效降伏與穩定 高遲滯消能能力，提昇構架之強度及韌性，

為極佳之耐震系統。

五、結語

六、參考文獻

Chang, Y.W.. (1998) “Seismic Resistance Characteristics of Steel Shear Wall Made of Low Yielding Point Steel”, Master Thesis, National Taiwan University of Science and Technology

Chen, S.J. and Yen, C.J. (2000)“Application of Steel Shear Panel Type Energy Dissipation Device Made of Low Yielding Point Steel”, Structural Engineering, Vol.

15, No. 1

Hou, H.Y. (1999) “Seismic Resistance Characteristics of Steel Shear Energy Absorption Device Made of Low Yielding Point Steel”, Master Thesis, National Taiwan University of Science and Technology

Kitamura. H., T. Teramoto, H. Kihara, S. Torii, M. Iwata, K.

Fujisawa, T. Shimizu and S. Nakagawa （1995）”Application of High-Rise Buildings with Low Yield Strength Steel Wall”，Symposium on a New Direction in Seismic Design, p279-286, Tokyo, Japan

Lin, W.Y. (2000) “Effect of the Strain Rate on Low Yielding

Point Steel Energy Absorption Device”, Master Thesis,

National Taiwan University of Science and Technology

Miyama, T.，K. Tanaka and L. Meng（1995） “A Practical

Application of Low-Yield-Point Steel Damper to High Rise

Buildings”, Application of High-Rise Buildings with Low

Yield Strength Steel Wall”，Symposium on a New Direction

in Seismic Design, p287-290, Tokyo, Japan

4 表 3-1 拉伸試驗之材料性質

加載速率 降伏應力 極限應力 降伏比 伸長率

(mm/min) (kgf/cm

) (kgf/cm

) (ó

/ó

) ﹪ 10 903.9 2605.2 0.3470 55.53 30 961.2 2658.9 0.3615 52.25 50 972.5 2688 0.3618 54.33 60 1007.5 2677.8 0.3762 56.21 82.5 1011.3 2669.7 0.3788 50.29 100 1025.1 2693.6 0.3806 52.35 表 3-2 剪力試驗之材料性質

加載速率 降伏剪應力 極限剪應力 降伏比 YR (mm/min) （kgf/cm

） （kgf/cm

) τ

/ô

1 366.82 3486.14 0.1052 5 369.95 3561.81 0.1039 10 372.40 3247.96 0.1147 25 466.63 3837.64 0.1216 50 647.28 3965.04 0.1632 300 658.15 3973.71 0.1656

圖 3-1 剪力試片詳圖 圖 3-2 有限元素分析所建 立之模型

圖 3-3 有限元素法分析與剪力實驗結果之比較

表 4-1 FSC 系列試體斷面基本性質歐.鋼材種類 柱斷面尺寸（mm）梁斷面尺寸（mm）

試體

編號 A(Cm

) Ix(Cm

) A(Cm

) Ix(Cm

) 使用 鋼材

BOX180×180×16 H300×180×12×16 FSC-1

105 4750 89.76 13550

A36 鋼

BOX160×160×13 H250×130×9×13 FSC-2

76.44 2755 53.96 5594

HT690 鋼 H200×200×8×12 H250×125×6×9 FSC-3

63.53 4716 37.66 4052

A36 H 型鋼 H194×150×6×9 H250×125×6×9

FSC-4

39.01 2690 37.66 4052

A36 H 型鋼

0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000

0 5 10 15 20 25 30

位移(mm)

軸力（kgf)

分析 實驗

D - D

D

D

H-300X300X10X15

H-700X300X14X23

圖4-1 FSC系列試體示意圖

(LEAD試體) 300cm

150cm

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-30 -20 -10 0 10 20 30

drift angle (1/1000)

載重(KN)

圖4-2 FSC2 試體之載重與位移遲滯曲線圖 圖4-3 FSC4試體之構架載重與位移遲滯曲線圖

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-30 -20 -10 0 10 20 30

dr ift angle (1/1000)

載重(KN)

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-140 -120 -100 -80 -60-40 -20 0 20 40 60 80 100120 140

載重(KN)

圖4-4 FSC2試體之載重與剪力消能裝置位移遲滯曲線圖 drift angle(1/1000)

圖4-5 FSC4試體之剪力消能裝置載重與位移遲滯曲線圖

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-140 -120 -100-80 -60 -40 -20 0 20 40 60 80 100 120 140 drift angle (1/1000)

載重(KN)

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-40 -30 -20 -10 0 10 20 30 40

載重(KN)

FSC1 FSC2 FSC3 FSC4

dr ift angle （ 1/1000 ) 圖4-6 FSC 系列試體之軀幹曲線 (Skeleton cur ve)

-1000 -800 -600 -400 -200 0 200 400 600 800 1000

-140 -120 -100 -80 -60 -40 -20 0 20 40 60 80 100 120 140

載重(KN)

FSC3 FSC4 FSC2 FSC1

圖4-7 FSC 系列試體之載重與剪力消能裝置 軀幹曲線 dr ift angle （1/1000 )
