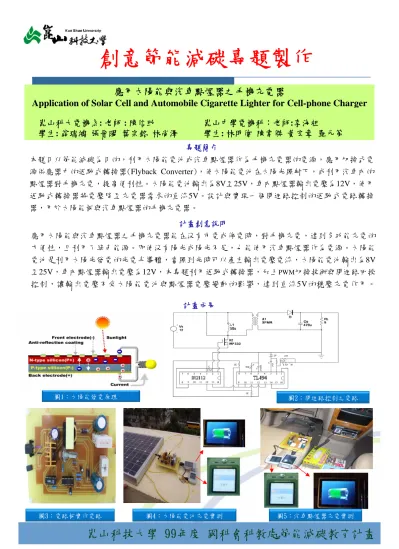

崑山科技大學 99年度 國科會科教處節能減碳教育計畫
創意節能減碳專題製作
應用太陽能與汽車點煙器之手機充電器
Application of Solar Cell and Automobile Cigarette Lighter for Cell-phone Charger 崑山科大電機系: 老師 : 陳信助 崑山中學電機科:老師:李海祖
學生: 翁瑞鴻 張晉暘 葉宗銘 林尚澤 學生: 林明偉 陳韋傑 黃宏章 羅元第 專題簡介
本題目以節能減碳為目的,利用太陽能電池或汽車點煙器作為手機充電器的電源,應用切換式電 源供應器中的返馳式轉換器(Flyback Converter),使太陽能電池在太陽光照射下,或利用汽車內的 點煙器對手機充電,提高便利性。太陽能電池輸出為8V至25V,車內點煙器輸出電壓為12V,使用 返馳式轉換器將電壓降至充電器需求的直流5V。設計與實現一個閉迴路控制的返馳式電路轉換 器,用於太陽能板與汽車點煙器的手機充電器。
計畫創意說明
應用太陽能與汽車點煙器之手機充電器能在沒有市電或停電時,對手機充電,達到多功能充電的 方便性,且利用了綠色能源。即使沒有陽光或陽光不足,也能使用汽車點煙器作為電源。太陽能 電池是利用太陽光發電的光電半導體,當照到光時可以產生輸出電壓電流,太陽能電池輸出為8V 至25V,車內點煙器輸出電壓為12V,本專題利用返馳式轉換器,加上PWM切換技術與閉迴路回授 控制,讓輸出電壓不受太陽能電池與點煙器電壓變動的影響,達到直流5V的穩壓充電作用。
計畫成果
圖2:閉迴路控制之電路 圖1:太陽能發電原理
圖3:電路板實作電路 圖4:太陽能電池充電實測 圖5:汽車點煙器充電實測
