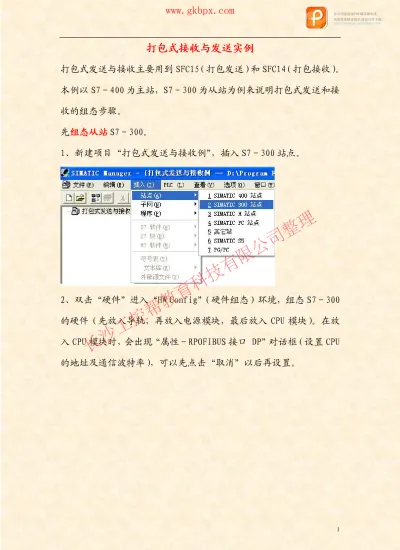

打包式发送与接收主要用到 SFC15（打包发送）和 SFC14（打包接收）。 本例以 S7－400 为主站，S7－300 为从站为例来说明打包式发送和接 收的组态步骤。
先组组组态态态从从从站站站S7－300。
1、新建项目“打包式发送与接收例”，插入 S7－300 站点。
2、双击“硬件”进入“HW Config”（硬件组态）环境，组态 S7－300 的硬件（先放入导轨，再放入电源模块，最后放入 CPU 模块）。在放 入 CPU 模块时，会出现“属性－RPOFIBUS 接口 DP”对话框（设置 CPU 的地址及通信波特率），可以先点击“取消”以后再设置。
长沙工控帮教育科技有限公司整理
3 、 双 槽 架 中 的 DP 项 ， 弹 出 “ 属 性 － DP ” 对 话 框 。
4、，点击“常规”标签中的“属性…”按钮，出现“属性－Profibus 接口”对话框，设置从站的地址。
长沙工控帮教育科技有限公司整理
5、点击“新建…”，出现“属性－新建子网 PROFIBUS”对话框，设 置传输传输的波特率及配置文件（DP）。
6、点击两次“确定”，重新回到第三步的画面。点击“工作模式”标 签，选择为“DP 从站”模式。
设置从站的地址
长沙工控帮教育科技有限公司整理
7、点击“组态”标签，进行通信接口数据区的组态。
8、点击“新建…”按钮，先组态输入数据区。
长沙工控帮教育科技有限公司整理
9、点击第 7 步中的“新建…”，组态输出数据区域。
地址类型选择输入
一致性选择全部
以上选择完后点击确定
长沙工控帮教育科技有限公司整理
10、从站 S7－300 发送和接收数据区组态完后如下图所示：
地 址 类 型 选 择 输出
一致性选择全部
以上选择完后后确定
输入数据区 输出数据区
长沙工控帮教育科技有限公司整理
从站组态完毕，再组组组态态态主主主站站站。
11、和组态从站一样，先组态主站 S7－400 的硬件。
12、在组态 CPU 模块时，会自动弹出“属性-PROFIBUS 接口”，点击 子网中已有的 PROFIBUS（1），再点击“属性…”，设置通讯参数（波 特率和配置文件）。
长沙工控帮教育科技有限公司整理
14、从站挂于主站网络后，会自动弹出“DP 从站属性”窗口，点击
“ 连 接 ” 标签 ，已 经 组 态 的所 有未 连 接 的 从站 显示 在 列 表 中。
鼠标按住此处，拖 至 PROFIBUS 图标
已经组态的从站
（未连接）
长沙工控帮教育科技有限公司整理
15、选中要连接的从站，再点击“连接”按钮，显示连接完成后的状 态信息。
16、点击“组态”标签，组态主站的数据接收和发送区。
连接状态信息
长沙工控帮教育科技有限公司整理
18、同样，选中第 16 步中的第二行，组态主站输入数据区的地址。
组态完的结果如下。
和从站地 址类型相对 应，选为输出
和从站一样
长沙工控帮教育科技有限公司整理
至此，主站和从站的数据接收和发送区已经组态完毕，其对应关系如 下：
主 主
主站站站 从从从站站站 Q
QQBBB000～～～QQQBBB444 IIBIBB000～～～IIIBBB444 I
IIBBB000～～～IIIBBB666 QQBQBB000～～～QQQBBB666 在从站中编写的程序范例如下：
主 站 的 输 出 和 输入数据区（上 输出下输入）
从 站 的 输 出 和 输入数据区（上 输入下输出）
长沙工控帮教育科技有限公司整理
主站中编写的程序范例如下：
长沙工控帮教育科技有限公司整理
符号说明：
LADDR 组态数据区的首地址（必须以十六进制格式输入地址）
RET＿VAL
如果在激活功能期间出现错误，则返回值将包含一个错 误代码。
RECORD
已读取的用户数据的目标区域。必须与用 STEP 7 为选定 模块配置的长度完全相同
