全自動魚缸監控器系統

國 立 台 灣 科 技 大 學

電 機 工 程 系

專題編號：TR-九六-EE-D06

專題名稱：全自動魚缸控器系統

九 十 六 學 年 度 實 務 專 題 技 術 報 告

研究組員

A9607202 游賀中

A9607123 翁豐盛

A9607207 簡佑倫

A9607131 黃夏盛

前 言 ：

為 了 因 應 現 代 人 忙 碌 的 腳 步，並 且 沒 有 太 多 的 時 間 可 以 去 照 料 自 己 喜 歡 的 寵 物 尤 其 是 當 有 臨 時 需 要 出 遠 門 達 一 個 月 以 上 的 情 形 之 下，不 得 已 將 自 己 飼 養 的 魚 忍 痛 送 給 別 人 或 者 是 拜 託 別 人 飼 養。因 鑒 於 組 員 中 有 此 情 形 發 生，所 以 有 一 種 想 要 將 所 有 的 功 能 集 合 成 為 一 個 完 整 的 控 制 器 的 概 念，整 合 了 很 多 完 整 的 單 一 控 制 單 元，例 如 時 間 控 制 單 元 還 有 溫 度 感 應 與 溫 度 調 節 等 等 功 能，並 且 嘗 試 利 用 不 同 的 遠 端 控 制 與 近 端 控 制 方 法，在 嘗 試 的 過 程 當 中 學 到 很 多 不 一 樣 的 通 訊 協 定。而 本 專 題 注 重 的 方 面 主 要 是 飼 養 過 程 中 的 安 定 性 與 飼 養 器 具 的 完 整 度，所 有 的 研 究 導 向 都 是 朝 向 可 以 客 制 化 的 方 向 前 進。我 們 用 了 很 多 時 間 去 測 試 他 的 穩 定 性，才 發 現 穩 定 性 才 是 研 發 過 程 當 中 最 累 也 是 最 麻 煩 的 一 環，我 們 也 在 這 個 過 程 當 中 遇 到 很 多 不 一 樣 的 問 題，才 發 現 到 要 讓 自 己 研 發 的 產 品 運 作 的 話 很 簡 單，但 是 如 果 要 讓 它 可 以 很 穩 定 的 執 行 長 達 一 個 月 甚 至 是 一 年 的 話 就 得 要 靠 研 發 人 員 的 技 術。而 這 次 的 專 題 過 程 當 中 遇 到 最 多 問 題 就 是 這 部 份 ， 當 機 等 等 不 被 允 許 的 狀 況 一 再 發 生，我 們 就 必 須 去 尋 找 他 的 問 題 所 在，常 常 時 間 都 是 在 解 決 問 題 當 中 經 過 ， 也 讓 我 們 很 頭 痛 。 能 完 成 這 份 專 題 ， 我 們 心 中 充 滿 的 都 是 無 限 的 感 謝 ：

首 先 感 謝 的 是 我 們 的 指 導 老 師 王 乃 堅 教 授，他 給 我 們 信 心 還 有 很 多 很

有 用 的 意 見 讓 我 們 可 以 在 這 次 的 專 題 當 中 不 至 於 失 去 研 究 方 向。再 者

感 謝 實 驗 室 的 碩 士 班 學 長 姊 們 大 力 的 幫 助 ， 不 管 是 實 質 還 是 提 供 意

見，讓 我 們 可 以 順 利 在 這 次 的 專 題 當 中 有 了 信 心。而 對 於 現 在 畢 業 踏

入 社 會 的 學 長 姐 們 我 們 也 給 予 祝 福，希 望 能 夠 在 社 會 踏 出 一 片 屬 於 自

己 的 一 片 天 。

目 錄 :

第 一 章 緒 論 ...3 第 二 章 使 用 設 備 與 零 件 介 紹 ...4 1.使 用 設 備 介 紹

2.零 件 介 紹

第 三 章 研 究 概 念 ...5 第 四 章 硬 體 架 構 ...6 一 、 鍵 盤 掃 描 單 元

二 、 加 熱 模 組 三 、 燈 光 模 組

四 、 自 動 餵 食 器 模 組 五 、 空 氣 幫 浦 模 組 六 、 單 晶 片 模 組 七 、 溫 度 感 測 模 組 八 、 LCD 顯 示 模 組 九 、 串 列 通 訊 模 組

第 五 章 使 用 軟 體 與 介 面 介 紹 ...28 一 、 硬 體 使 用 介 紹

二 、 軟 體 使 用 介 紹

第 六 章 參 考 資 料 ...40

第 一 章 緒 論 ：

在 研 究 開 始 的 時 候 ， 想 過 以 Ｆ Ｐ Ｇ Ａ 這 種 已 經 屬 於 半 完 成 的 模 組 來 做，但 是 在 想 過 價 格 還 有 不 易 操 控 的 情 形 之 下 作 罷，而 改 以 單 晶 片 來 完 成 這 部 份，而 單 晶 片 的 優 點 是 擁 有 易 寫 易 讀 的 特 性，比 較 適 合 利 用 於 客 製 化 的 過 程，並 且 以 後 制 式 化 的 可 能 性 也 比 較 高。但 是 單 晶 片 的 缺 點 就 是，其 燒 錄 工 具 還 有 周 邊 必 須 要 自 己 完 成，所 以 考 驗 著 自 己 的 耐 心 還 有 技 術，而 這 部 分 直 接 牽 扯 到 成 品 的 穩 定 性。所 以 在 檢 查 穩 定 性 這 部 份 的 時 候 常 常 會 遇 到 有 冷 焊 或 者 是 沒 有 接 觸 到 的 情 形 發 生，查 明 這 部 份 也 是 考 驗 著 研 究 人 員 的 細 心 程 度。由 於 積 體 電 路 產 業 蓬 勃 發 展 ， 市 面 上 雖 然 已 有 出 現 16 位 元 及 32 位 元 單 晶 片 ， 但 還 是 以 8 位 元 單 晶 片 的 應 用 最 多 。 8 位 元 單 晶 片 的 優 點 在 於 指 令 易 學 、 成 本 低 ..

等 等 ， MCS-51 系 列 單 晶 片 由 Intel 公 司 所 發 展 的 ， 其 內 部 具 有 八 位

算 術 邏 輯 控 制 單 元 、 程 式 及 資 料 記 憶 體 、 中 斷 控 制 界 面 、 通 訊 界 面 、

可 程 式 計 時 計 數 器 、 輸 入 /輸 出 週 邊 電 路 等 功 能 。 而 多 數 人 在 學 生 時

候 學 單 晶 片 都 是 從 MCS-51 系 列 單 晶 片 開 始 ， 所 以 只 要 提 到 單 晶 片 就

會 想 到 8051，而 市 面 上 除 了 常 見 的 Atmel 所 開 發 AT89C51，全 球 也 有

許 多 積 體 電 路 產 業 採 用 8051 單 晶 片 為 核 心 。 所 以 就 以 研 發 技 術 與 介

面 來 說 ８ 位 元 的 單 晶 片 還 是 最 符 合 市 場 的 主 流，況 且 可 以 解 決 研 發 過

程 當 中 的 的 費 用 問 題。在 這 樣 的 利 多 之 下，我 們 決 定 了 利 用 單 晶 片 的

便 宜 還 有 便 利 性 來 完 成 這 樣 的 魚 缸 控 制 監 控 系 統 。

第 二 章 ：

使 用 設 備 與 主 要 零 件 介 紹 ： 1.使 用 設 備 介 紹

使 用 設 備 名 稱 數 量

電 源 供 應 器 8051 專 用 燒 錄 器

檯 燈 加 熱 器 自 動 餵 食 器

打 氣 機 （ 空 氣 幫 浦 ） 2.零 件 介 紹 ：

主 要 零 件 名 稱 零 件 編 號 數 量

單 晶 片 AT89s52 1

AD 轉 換 器 AD0804 1

步 進 馬 達

1

緩 衝 器 ULN2003A 1

運 算 放 大 器 OPA741 2

溫 度 感 測 器 AD590 1

直 流 整 流 子 DB107 1

直 流 整 流 器 110/15(V) 6W 1

第 三 章 研 究 概 念

此 專 題 沿 著 所 謂 的 模 式 方 面 開 始 著 手 ， 先 利 用 鍵 盤 掃 描 模 式 進 行 測 試，並 且 在 Ｃ 語 言 當 中 設 定 了 種 種 模 式，如 燈 光 還 有 餵 食 及 打 氣 等 等 模 式 ， 並 且 利 用 了 LCD 作 為 顯 示 的 橋 樑 。 因 為 在 這 個 專 題 當 中， 最 主 要 的 就 是 單 晶 片 處 理 及 控 制 單 元，剩 下 的 種 種 週 邊 只 是 輔 助 將 單 晶 片 所 輸 出 的 訊 號 加 以 處 理，並 且 利 用 了 放 大 及 類 比 數 位 轉 換 等 等 種 種 簡 單 的 數 位 訊 號 處 理，並 且 一 一 驅 動 外 部 週 邊 的 運 動，就 像 是 自 動 餵 食 的 時 間 還 有 打 氣 量 等 等 。

當 我 們 完 成 了 硬 體 操 作 控 制 之 後 ， 就 會 開 始 想 要 在 遠 端 可 以 隨 時

控 制 家 中 的 魚 缸，所 以 組 員 當 中 開 始 討 論 需 要 用 哪 種 連 線 方 式 去 連 接

網 路 與 家 中 的 電 腦 ， 並 且 利 用 這 電 腦 直 接 去 控 制 家 中 的 魚 缸 控 制 系

統 。 在 考 慮 通 訊 安 全 之 下 ， 選 擇 了 比 較 少 人 會 去 使 用 的 TCP/IP 直 接

連 線 方 式，並 且 繼 續 利 用 了 Ｖ Ｂ 去 做 遠 端 的 控 制。在 完 成 硬 體 通 訊 方

面 之 後 也 開 始 想：如 何 讓 使 用 者 可 以 更 簡 單 的 去 控 制 我 們 所 設 計 出 來

的 成 品。所 以 在 研 發 使 用 這 介 面 當 中 也 下 了 很 多 的 心 力。也 經 過 很 多

次 的 更 改 之 後 做 出 我 們 想 要 的 介 面。這 次 的 經 驗 當 中 也 讓 我 們 知 道 外

面 的 市 場 面 就 是 越 容 易 操 控 越 難 的 產 品 越 容 易 賣 出 去。這 也 是 我 們 在

這 專 題 當 中 學 到 最 大 的 東 西，因 為 研 究 的 話 也 許 要 等 個 十 年 的 時 間 才

會 將 研 究 的 東 西 普 及 化。這 樣 的 研 究 對 學 校 及 學 生 都 會 擁 有 比 較 經 濟

面，甚 至 可 以 將 研 究 花 的 時 間 變 成 實 際 對 研 究 有 貢 獻 的 助 力，不 管 是

經 濟 面 或 者 是 市 場 同 意 及 支 持 度 ， 都 會 對 研 究 加 上 很 多 分 數 。

第 四 章 第 四 章 第 四 章

第 四 章 硬 體 架 構 硬 體 架 構 硬 體 架 構 硬 體 架 構 一 、 鍵 盤 掃 描 單 元

開始

資料初始 化

等待判斷

是否按鈕

模式 增量 移位 設定

是

圖 圖

圖 圖 4.11 4.11 4.11 4.11 鍵 盤 掃 描 單 元 示 意 圖 鍵 盤 掃 描 單 元 示 意 圖 鍵 盤 掃 描 單 元 示 意 圖 鍵 盤 掃 描 單 元 示 意 圖

此 模 組 主 要 是 利 用 8051 的 判 斷 是 來 偵 測 魚 缸 偵 測 系 統 上 的 按 鈕 是 否

被 致 能，並 且 加 上 除 彈 跳 的 動 作 讓 設 定 動 作 更 加 可 靠，並 且 也 可 以 利

用 VB 上 面 的 模 組 來 進 行 電 腦 上 的 控 制，此 通 訊 模 式 為 利 用 RS-232 來

當 作 電 腦 與 魚 缸 偵 測 系 統 的 橋 樑，也 可 以 利 用 各 種 不 一 樣 的 遠 端 控 制

技 術 來 完 成 遠 端 控 制 。

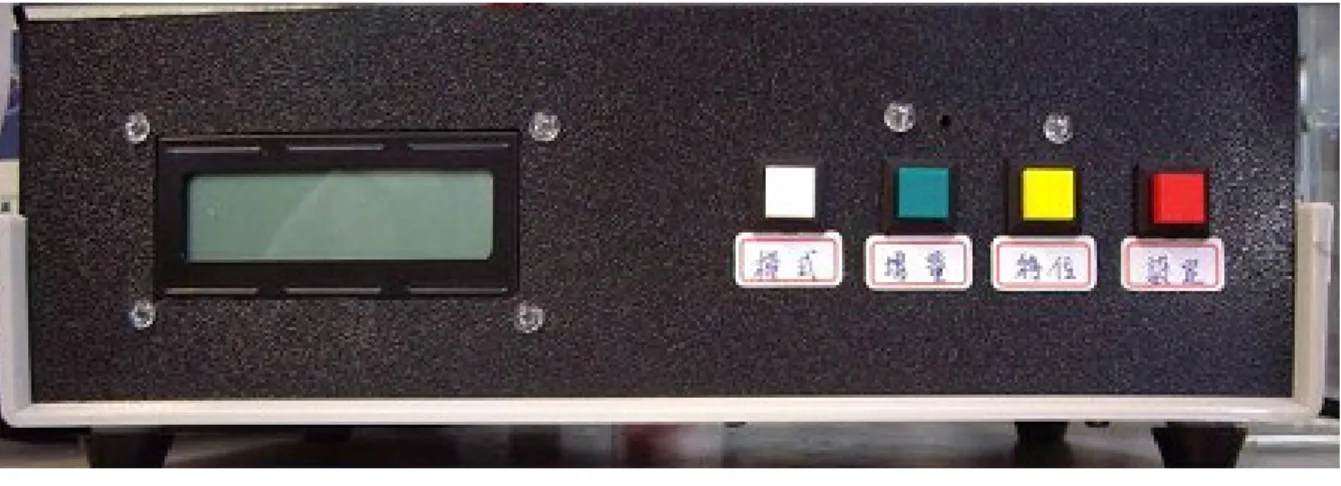

圖 4-12 鍵 盤 掃 描 在 實 體 上 的 裝 置 情 形

一 般 在 8051 的 按 鍵 控 制 模 組 中 ， 最 容 易 碰 到 的 問 題 就 是 除 彈 跳 的 時 間 設 定 過 短，導 致 機 器 的 按 鈕 不 穩 定，使 得 使 用 者 在 使 用 的 過 程 中 變 的 很 難 使 用 ， 所 以 在 設 計 按 鈕 的 過 程 當 中 要 特 別 小 心 。

圖 4-13 鍵 盤 掃 描 的 上 視 圖

二 、 溫 度 偵 測 與 加 溫 裝 置

圖 圖

圖 圖 4.21 4.21 4.21 4.21 加 熱 器 動 作 流 程 圖 加 熱 器 動 作 流 程 圖 加 熱 器 動 作 流 程 圖 加 熱 器 動 作 流 程 圖

此 部 份 為 加 熱 裝 置 的 致 能 動 作 ， 主 要 是 利 用 電 腦 所 設 定 的 基 準 溫

度 值 來 進 行 判 斷，當 過 冷 的 情 形 發 生 的 時 候，可 以 馬 上 利 用 單 晶 片 來

判 斷 直 接 進 行 加 熱 的 動 作 ， 而 不 需 要 完 全 電 腦 控 制 其 加 熱 器 啟 動 與

否。然 而 當 過 熱 的 情 形 發 生 時 也 是 利 用 此 相 似 模 組 來 進 行 電 風 扇 的 啟

動 ， 進 而 讓 魚 缸 的 水 溫 能 夠 保 持 在 自 己 設 定 值 的 安 全 範 圍 之 內 。

圖 圖

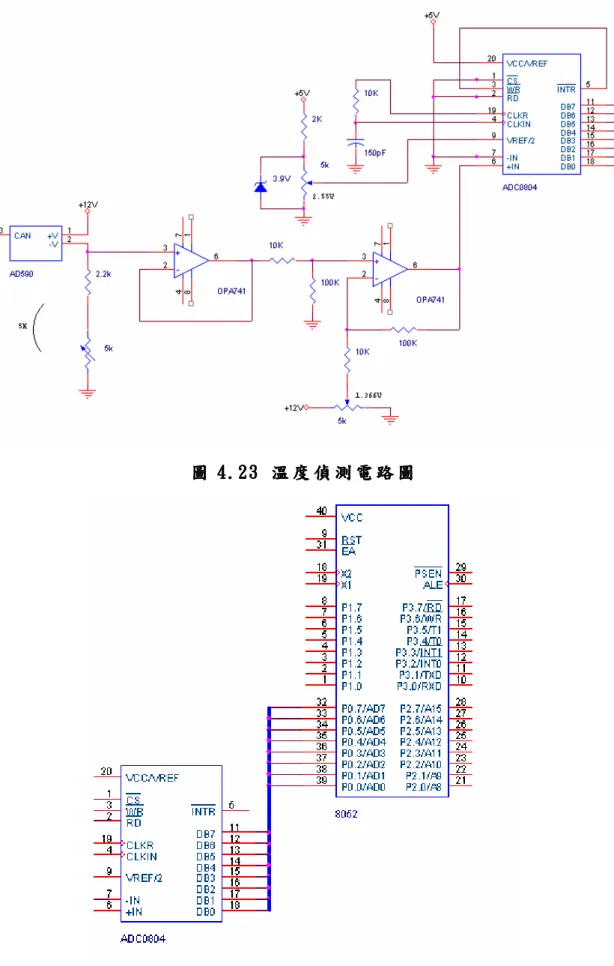

圖 圖 4.23 4.23 4.23 4.23 溫 度 偵 測 電 路 圖 溫 度 偵 測 電 路 圖 溫 度 偵 測 電 路 圖 溫 度 偵 測 電 路 圖

圖 圖 圖

圖 4.24 4.24 4.24 4.24 由 由 由 由 AD AD AD 轉 換 器 接 到 單 晶 片 電 路 圖 AD 轉 換 器 接 到 單 晶 片 電 路 圖 轉 換 器 接 到 單 晶 片 電 路 圖 轉 換 器 接 到 單 晶 片 電 路 圖

三 、 燈 光 模 組

圖 圖

圖 圖 4.31 4.31 4.31 4.31 電 燈 開 啟 動 作 流 程 圖 電 燈 開 啟 動 作 流 程 圖 電 燈 開 啟 動 作 流 程 圖 電 燈 開 啟 動 作 流 程 圖

燈 光 模 組 主 要 是 利 用 8051 內 建 的 Timer 來 進 行 計 數 的 動 作 ， 當 計 數 時 間 到 了 就 會 輸 出 電 壓 ， 並 且 利 用 電 驛 (Relay)推 動 110 伏 特 的 電 壓 ， 進 而 打 開 電 燈 。 也 有 設 計 另 外 一 部 份 的 電 路 可 以 直 接 將 電 燈 開 起，而 這 部 分 的 設 計 是 可 以 在 兩 種 不 一 樣 的 平 台 之 下 進 行，不 管 是 實 體 的 硬 體 盒 還 是 在 電 腦 上 面 都 可 以 輕 易 的 將 電 燈 打 開。所 以 也 有 很 大 的 使 用 彈 性 。

不 光 是 電 燈 會 使 用 到 電 驛，上 面 所 提 到 的 散 熱 裝 置 還 有 加 熱 器 都

是 利 用 8051 所 輸 出 的 訊 號 經 由 ULN2003A 放 大 ， 進 而 推 動 電 驛 。

圖 圖

圖 圖 4.32 4.32 4.32 4.32 控 制 電 驛 的 模 組 控 制 電 驛 的 模 組 控 制 電 驛 的 模 組 （ 控 制 電 驛 的 模 組 （ （ （ 由 由 由 由 3V 3V 3V 3V 控 制 控 制 控 制 110V 控 制 110V 110V 的 電 驛 110V 的 電 驛 的 電 驛 的 電 驛 ） ） ） ）

AT89s52 輸 出 電 流 有 限，無 法 直 接 推 Realy 動 作，需 經 由 ULN2003A 將 電 流 放 大 ， 以 至 Realy 動 作 。 Realy 為 磁 性 元 件 ， 所 以 這 部 份 的 電 源 為 獨 立 電 源 ， 以 避 免 干 擾 現 象 產 生 。

圖 圖 圖

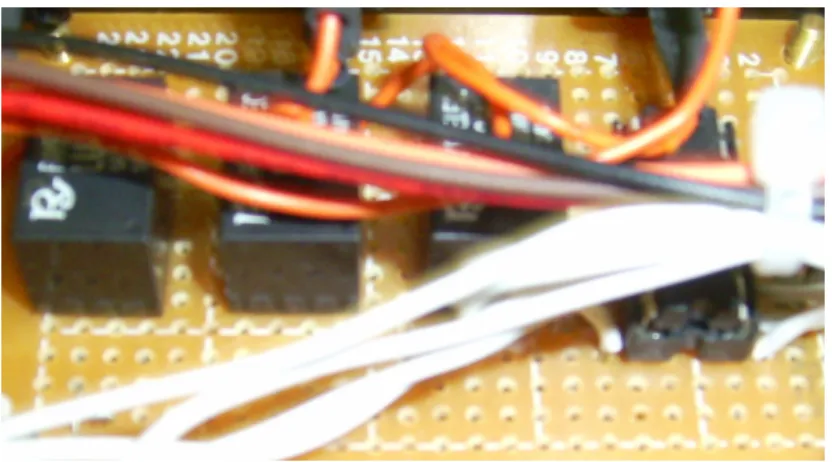

圖 4.33 4.33 4.33 4.33 緩 衝 器 及 繼 電 器 電 路 緩 衝 器 及 繼 電 器 電 路 緩 衝 器 及 繼 電 器 電 路 緩 衝 器 及 繼 電 器 電 路

圖 圖

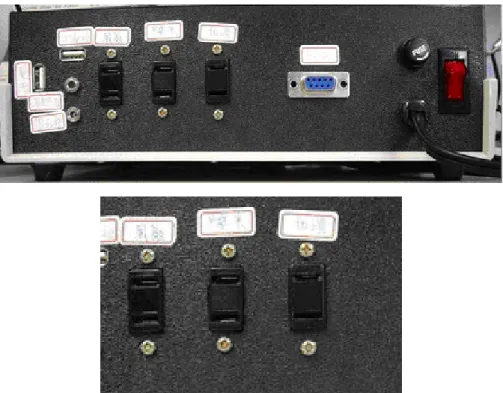

圖 圖 4.34 4.34 4.34 4.34 在 經 電 驛 控 制 過 後 的 輸 出 在 經 電 驛 控 制 過 後 的 輸 出 在 經 電 驛 控 制 過 後 的 輸 出 ， 在 經 電 驛 控 制 過 後 的 輸 出 ， ， ， 皆 轉 成 皆 轉 成 皆 轉 成 皆 轉 成 110V 110V 110V 110V 插 頭 的 方 式 輸 出 插 頭 的 方 式 輸 出 插 頭 的 方 式 輸 出 。 插 頭 的 方 式 輸 出 。 。 。

四 、 自 動 餵 食 模 組

開始

讀取

Timer 餵食時

間

判斷兩者時間 是否相同

啟動Relay 開啟自動 餵食器 是

否

圖 圖

圖 圖 4.41 4.41 4.41 4.41 餵 食 器 動 作 流 程 餵 食 器 動 作 流 程 餵 食 器 動 作 流 程 餵 食 器 動 作 流 程 。 。 。 。

此 餵 食 模 組 主 要 是 利 用 和 電 燈 一 樣 的 原 理 ， 利 用 8051 將 得 取 到 的 時 間 資 料 加 以 判 斷，當 時 間 相 同 的 時 候 就 將 輸 出 的 埠 轉 換 成 高 電 位，藉 以 驅 動 餵 食 器 運 作，而 餵 食 器 主 要 的 修 改 部 分 為 馬 達，利 用 了 誤 差 值 小 的 步 進 馬 達 來 驅 動 餵 食 器 機 械 運 作。而 如 何 利 用 單 埠 來 運 作 步 進 馬 達 ， 在 下 一 張 會 有 電 路 及 解 說 。

圖 圖

圖 圖 4.42 4.42 4.42 4.42 自 動 餵 食 器 模 組 利 用 單 晶 片 的 第 自 動 餵 食 器 模 組 利 用 單 晶 片 的 第 自 動 餵 食 器 模 組 利 用 單 晶 片 的 第 12 自 動 餵 食 器 模 組 利 用 單 晶 片 的 第 12 12 12 接 腳 進 行 控 制 接 腳 進 行 控 制 接 腳 進 行 控 制 。 接 腳 進 行 控 制 。 。 。

單 埠 訊 號 控 制 步 進 馬 達 控 制 ：

此 為 利 用 單 埠 訊 號 將 步 進 馬 達 驅 動 的 電 路，主 要 是 利 用 555 的 振 盪 器 還 有 4017 計 數 器 就 可 以 將 步 進 馬 達 驅 動 。

原 理 如 下 ： 4017 把 555 產 生 的 脈 衝 依 序 分 配 給 4 個 輸 出 ，

以 達 到 4 個 步 進 馬 達 的 埠 輪 流 動 作 的 目 的 。 而 輸 出 的 訊 號 經 由 電 驛 (Relay)將 電 源 截 止 。 當 接 收 到 啟 動 的 訊 號 時 ， 就 會 讓 電 驛 的 接 點 接 合 ， 達 到 啟 動 的 功 能 。

圖 圖

圖 圖 4.43 4.43 4.43 4.43 利 用 振 盪 器 還 有 計 數 器 完 成 步 進 馬 達 驅 動 電 路 利 用 振 盪 器 還 有 計 數 器 完 成 步 進 馬 達 驅 動 電 路 利 用 振 盪 器 還 有 計 數 器 完 成 步 進 馬 達 驅 動 電 路 利 用 振 盪 器 還 有 計 數 器 完 成 步 進 馬 達 驅 動 電 路 。 。 。 。

啟 動 後 的 555 震 盪 速 度 會 依 照 公 式 1.44 / [ ( R1 + 2 * R2 )* C ]

來 進 行 震 盪 ， 而 4017 將 接 收 到 的 震 盪 波 ， 依 序 編 排 給 四 個 輸 出 埠 輪

流 動 作，只 需 要 將 步 進 馬 達 的 輸 入 端 依 序 接 入 到 應 該 要 接 的 端 點，就

圖 圖 圖

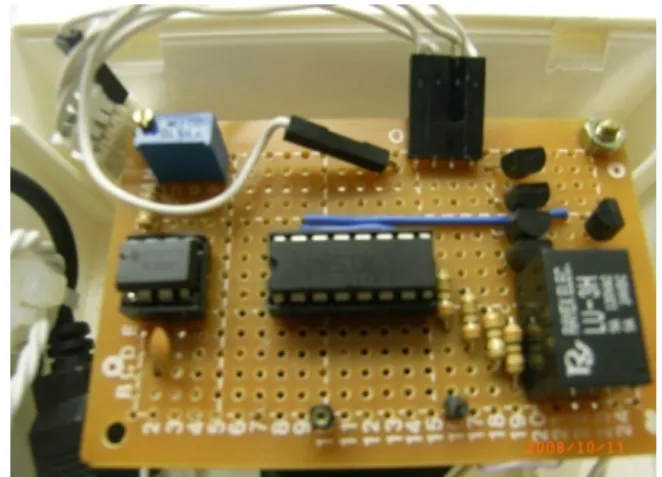

圖 4.44 4.44 4.44 4.44 震 盪 震 盪 震 盪 震 盪 IC IC IC 與 計 數 器 的 電 路 實 圖 IC 與 計 數 器 的 電 路 實 圖 與 計 數 器 的 電 路 實 圖 。 與 計 數 器 的 電 路 實 圖 。 。 。

圖 圖 圖

圖 4.45 4.45 4.45 4.45 自 動 餵 食 器 外 觀 自 動 餵 食 器 外 觀 自 動 餵 食 器 外 觀 （ 自 動 餵 食 器 外 觀 （ （ （ 本 專 題 利 用 海 豐 自 動 餵 食 器 進 行 改 裝 的 本 專 題 利 用 海 豐 自 動 餵 食 器 進 行 改 裝 的 本 專 題 利 用 海 豐 自 動 餵 食 器 進 行 改 裝 的 本 專 題 利 用 海 豐 自 動 餵 食 器 進 行 改 裝 的 動 作 動 作 動 作

動 作 。 ） 。 ） 。 ） 。 ）

五 五 五

五 、 、 、 、 空 空 空 空 氣 幫 浦 模 組 氣 幫 浦 模 組 氣 幫 浦 模 組 氣 幫 浦 模 組

氣 泡 量 控 制 原 理 :用 8051 去 控 制 直 流 馬 達 的 電 壓 大 小 來 達 到 氣 泡 量 的 多 寡 .8051 的 數 位 訊 號 0 或 1 轉 換 成 類 比 訊 號 ,接 上 驅 動 器 電 路 來 驅 動 馬 達 ,達 到 控 制 氣 泡 量 的 大 小 .

數 位 轉 類 比 電 路 原 理 : (1)R-2R 梯 形 電 阻 網 路

圖 圖 圖

圖 4.51 R 4.51 R 4.51 R 4.51 R- - -2R - 2R 2R 2R 網 路 圖 網 路 圖 網 路 圖 網 路 圖

( )

1 1 2 2 0

1 2

0 1

2

2 2 2

8 1 1

2 4

8 1 8

1 4 1 2

1

⋅ +

⋅ +

⋅

=

⋅ +

⋅ +

⋅

= +

+

=

Vout

若

= 011

則

_{其 中}

8 1

0 0

=

=

。

(2) CC 電 路 ：

目 的 :是 用 來 驅 動 直 流 馬 達 ,電 壓 成 額 定 電 流 不 夠 大 推 不 動 直 流 馬 達 ,CC 電 路 具 有 電 流 放 大 電 流 放 大 電 流 放 大 電 流 放 大 作 用 。

實 際 接 線 圖 :

圖 圖 圖

圖 4.52 4.52 4.52 4.52 8051 8051 8051 送 出 數 位 訊 號 從 8051 送 出 數 位 訊 號 從 送 出 數 位 訊 號 從 送 出 數 位 訊 號 從 R2 R2 R2 R2- - - R - R R R 電 路 轉 換 電 壓 直 再 經 過 電 路 轉 換 電 壓 直 再 經 過 電 路 轉 換 電 壓 直 再 經 過 電 路 轉 換 電 壓 直 再 經 過 CE CE CE CE 電 路 電 路 電 路 電 路 驅 動 驅 動

驅 動 驅 動 DC DC DC 馬 達 DC 馬 達 馬 達 馬 達 , , , , 電 壓 變 化 代 表 轉 速 的 大 小 電 壓 變 化 代 表 轉 速 的 大 小 電 壓 變 化 代 表 轉 速 的 大 小 . 電 壓 變 化 代 表 轉 速 的 大 小 . . .

圖 圖 圖

圖 4.53 R2R 4.53 R2R 4.53 R2R 4.53 R2R 電 路 及 驅 動 打 氣 機 馬 達 的 驅 動 電 路 電 路 板 實 圖 電 路 及 驅 動 打 氣 機 馬 達 的 驅 動 電 路 電 路 板 實 圖 電 路 及 驅 動 打 氣 機 馬 達 的 驅 動 電 路 電 路 板 實 圖 電 路 及 驅 動 打 氣 機 馬 達 的 驅 動 電 路 電 路 板 實 圖

圖 圖 圖

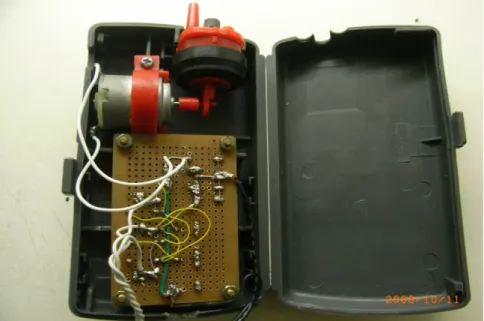

圖 4.54 4.54 4.54 4.54 打 氣 機 構 造 與 電 路 板 結 合 圖 形 打 氣 機 構 造 與 電 路 板 結 合 圖 形 打 氣 機 構 造 與 電 路 板 結 合 圖 形 打 氣 機 構 造 與 電 路 板 結 合 圖 形

六 六 六

六 、 、 、 、 單 晶 片 模 組 單 晶 片 模 組 單 晶 片 模 組 單 晶 片 模 組

單 晶 片 8052 系 列 的 概 述 ： 8 位 元 CPU

8KB 內 部 程 式 記 憶 體 ， 最 大 可 擴 充 至 64KB。

256Bytes 內 部 資 料 記 憶 體 ， 最 大 可 擴 充 至 64KB。

具 有 邏 輯 代 數 運 算 功 能 （ 位 元 邏 輯 ）。

4 組 可 位 元 定 址 的 I/O 埠 〈 P0、 P1、 P2、 P3〉。

3 組 16 位 元 計 時 /計 數 器 〈 T0、 T1、 T2〉。

6 個 中 斷 源 〈 INT0、 INT1、 T0、 T1、 T2、 RXD、 TXD〉。

1 組 全 雙 工 串 列 埠 〈 UART〉。

8051 為 40 支接腳之單晶片，其接腳圖與功能說明如下：

圖 4.61 單晶片 8052 接腳圖 1. Vcc：+5 電源供應接腳。

2. GND：接地接腳。

3. P0.0~P0.7：埠 0，為開洩極(Open Drain)雙向 I/O 埠。在做為外部 擴充記憶體時，可低八位元位址線 (A0~A7 address line)與資料匯流排 (data bus)雙重功能。在做為一般 I/O 埠時必須加上如下之外部提升電路。

4. P1.0~P1.7：埠 1，為具有內部提升電路的雙向 I/O 埠。

5. P2.0~P2.7：埠 2，為具有內部提升電路的雙向 I/O 埠。在做為外部擴 充記憶體時，可為高八位元位址線(A8~A15 address line)。

6. P3.0~P3.7：埠 3，為具有內部提升電路的雙向 I/O 埠。此外，埠 3 的 每支接腳都具有另一特殊功能，其功能如下：

RXD(P3.0)：串列傳輸的接收端。

TXD(P3.1)：串列傳輸的輸出端。

(P3.2)：外部中斷輸入端。

(P3.3)：外部中斷輸入端。

T0(P3.4)：計時/計數器外部輸入端。

T1(P3.5)：計時/計數器外部輸入端。

(P3.6)：外部資料記憶體寫入激發信號(Strobe)。

(P3.7)：外部資料記憶體讀取激發信號(Strobe)。

7. RST：重置信號(Reset)輸入端。在單晶片工作時，將此腳保持在“Hi”

兩個機械週期，CPU 將重置。

8. ALE：位址鎖住致能(Address Latch Enable)，在每個機械週期都會出

現，可做為外部電路的時脈源。

12. XTAL2：反相振盪放大器的輸出端。其基本電路連接如下：

圖 圖 圖

圖 4.62 4.62 4.62 4.62 單 晶 片 單 晶 片 單 晶 片 8052 單 晶 片 8052 8052 8052 的 操 作 基 本 電 路 圖 的 操 作 基 本 電 路 圖 的 操 作 基 本 電 路 圖 的 操 作 基 本 電 路 圖

單 晶 片 採 用 AT89s52，振 盪 採 用 12MHz 石 英 晶 體 振 盪。(程 式 在 附 錄 1 中 )

圖 圖

圖 圖 4.62 4.62 4.62 4.62 單 晶 片 單 晶 片 單 晶 片 8052 單 晶 片 8052 8052 主 要 電 路 板 實 際 電 路 板 圖 8052 主 要 電 路 板 實 際 電 路 板 圖 主 要 電 路 板 實 際 電 路 板 圖 主 要 電 路 板 實 際 電 路 板 圖

七 七

七 七 、 、 、 、 感 熱 模 組 感 熱 模 組 感 熱 模 組 感 熱 模 組 （ （ （ 溫 度 計 模 組 （ 溫 度 計 模 組 溫 度 計 模 組 ） 溫 度 計 模 組 ） ） ）

使 用 溫 度 IC AD590 來 感 測 室 溫 ， 由 於 AD590 為 1mA/1°k， 所 以 需 將 電 壓 轉 換 成 50mV/1°C。

AD590 對 地 接 電 阻 5kΩ ， 再 經 由 buffer 穩 定 輸 出 為 1mV/1°k，

第 二 級 OPA 是 將 電 壓 放 大 十 倍 ， 再 減 掉 1.366V(0°k=273°C)， 輸 出 改 變 為 50mV/1°C。

ADC0804 將 溫 度 部 份 的 類 比 電 壓 轉 換 成 數 位 信 號 ， 將 INTR 及 WR 接 一 起 讓 ADC0804 不 停 轉 換 ， 達 到 可 以 連 續 提 供 正 確 的 溫 度 數 值 。

圖 圖

圖 圖 4.71 4.71 4.71 4.71 溫 度 偵 測 模 組 接 線 圖 溫 度 偵 測 模 組 接 線 圖 溫 度 偵 測 模 組 接 線 圖 溫 度 偵 測 模 組 接 線 圖

圖 圖 圖

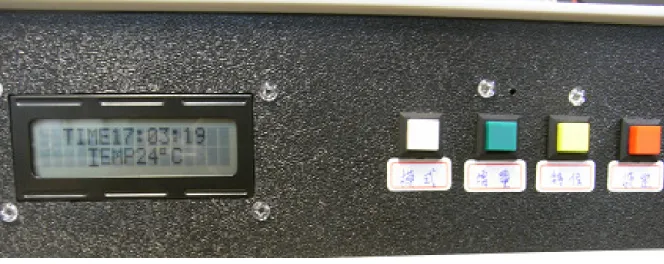

圖 4.72 4.72 4.72 溫 度 顯 示 實 際 狀 況 4.72 溫 度 顯 示 實 際 狀 況 溫 度 顯 示 實 際 狀 況 溫 度 顯 示 實 際 狀 況 （ （ （ （ 圖 顯 示 溫 度 為 攝 氏 圖 顯 示 溫 度 為 攝 氏 圖 顯 示 溫 度 為 攝 氏 圖 顯 示 溫 度 為 攝 氏 24 24 24 24 度 度 度 ） 度 ） ） ）

當 溫 度 已 經 偵 測 到 的 時 候 ， 就 會 開 始 經 過 ADC0804 進 行 類 比 數 位

轉 換 ， 並 且 將 所 得 到 的 資 料 傳 送 到 8052 上 面 ， 並 且 加 以 判 讀 。 之 後

就 將 所 判 讀 出 來 的 數 據 改 以 LCD 模 組 上 面 顯 示 。 可 以 讓 使 用 者 可 以

更 容 易 知 道 魚 缸 的 實 際 溫 度，以 避 免 臨 時 的 魚 缸 溫 度 變 化 太 大，使 得

寶 貝 的 魚 死 亡。此 溫 度 偵 測 模 組 有 跟 之 前 所 介 紹 的 加 熱 器 與 散 熱 器 結

合，若 使 用 者 因 為 不 變 的 狀 況 之 下 需 要 出 遠 門 甚 至 是 出 國，就 可 以 利

用 這 種 主 動 式 溫 控 裝 置 ， 使 得 魚 缸 內 的 魚 而 存 活 度 大 增 。

八 八

八 八 、 、 、 、 LCD LCD LCD LCD 顯 示 模 組 顯 示 模 組 顯 示 模 組 顯 示 模 組

圖 圖

圖 圖 4.81 4.81 4.81 4.81 LCD LCD LCD LCD 顯示模組接線圖 顯示模組接線圖 顯示模組接線圖 顯示模組接線圖 動 作 解 說 ：

LCD 液 晶 顯 示 模 組 利 用 14 條 線 ， 11 組 連 接 埠 ， 3 條 電 源 線 ， 將

程 式 中 所 想 要 顯 示 出 來 的 字 元 顯 示 於 此 模 組 上 面，而 此 LCD 的 顯 示 行

數 為 16*2 個 字 元 ， 足 夠 將 機 器 所 得 到 的 資 訊 都 一 一 顯 示 出 來 。 在 之

後 的 介 紹 操 作 當 中 會 一 一 介 紹 各 種 模 式 的 使 用 方 法 。

圖 圖

圖 圖 4.83 LCD 4.83 LCD 4.83 LCD 顯 示 模 組 背 面 圖 4.83 LCD 顯 示 模 組 背 面 圖 顯 示 模 組 背 面 圖 顯 示 模 組 背 面 圖

九 九

九 九 、 、 、 、 串 列 通 訊 模 組 串 列 通 訊 模 組 串 列 通 訊 模 組 串 列 通 訊 模 組

單 晶 片 跟 電 腦 的 準 位 不 一 樣 ， 所 以 需 要 接 轉 換 IC MAX232 將 電 位 轉 換 成 電 腦 可 讀 取 之 資 料。並 且 利 用 了 TXD 還 有 RXD 來 做 傳 輸 的 資 料 接 收 端 還 有 穿 送 端，也 因 為 RS-232 對 於 8051 的 相 容 性 很 高，發 生 傳 輸 錯 誤 率 不 高，利 用 了 這 種 特 性，可 以 讓 硬 體 在 很 安 定 的 情 形 之 下 運 作

圖 4.91 RS-232 實 際 電 路 接 線 圖 (圖 中 為 接 上 MAX232 的 電 路 圖 )

實 際 RS-232 接 腳 圖 如 下 ：

圖 圖 圖

圖 4 4 4 4 .92 .92 .92 .92 實 際 實 際 實 際 實 際 RS RS RS - RS - -232 - 232 232 232 接 腳 圖 及 針 腳 介 紹 接 腳 圖 及 針 腳 介 紹 接 腳 圖 及 針 腳 介 紹 接 腳 圖 及 針 腳 介 紹

4.Data Terminal Ready 數 據 終 端 準 備 5.Signal Ground 訊 號 接 地 點

6.Data Set Ready 數 據 準 備 確 定 7.Requist To Send 請 求 發 送 8.Clear to Send 清 除 發 送 9.Ring Indicator 鈴 響 指 示

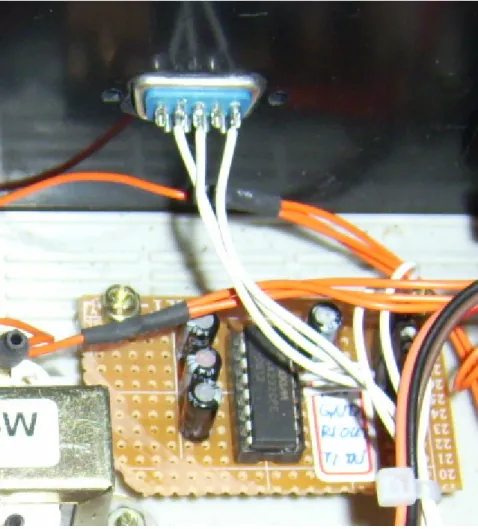

圖 4.93 RS-232 通 訊 模 組 的 電 路 板

其 為 MAX232 實 際 電 路 板 圖 形

第 五 章 硬 體 使 用 與 軟 體 介 面 介 紹 一 、 硬 體 使 用 介 紹 ：

(1)資 訊 顯 示 模 式

在 使 用 的 情 況 下 ， 正 常 模 式 都 會 停 留 在 溫 度 顯 示 與 時 間 模 式 （ 如 圖 5.11） ，當 我 們 需 要 設 定 不 同 模 式 的 情 況 之 下 ， 就 按 下 模 式 鍵 ， 就 會 開 始 顯 示 出 各 種 不 一 樣 的 設 定 模 式 ， 其 流 程 為 ：

資 訊 模 式 → 燈 光 開 啟 → 燈 光 關 閉 → 溫 度 設 定 → 餵 食 設 定 → 空 氣 量 設 定 （ 依 此 循 環 ）

圖 5.11 在 平 常 沒 有 操 作 的 情 況 之 下 ， 硬 體 盒 會 停 留 的 模 式 。

(2)燈 光 開 啟 時 間

在 外 出 時 當 需 要 讓 魚 缸 內 的 水 藻 有 適 當 的 光 合 作 用 ， 以 便 讓 魚 缸 內 的 含 氧 量 可 以 保 持 在 一 定 的 階 段，所 以 會 需 要 讓 光 直 接 可 以 照 射 到 魚 缸 上 面，所 以 特 定 安 排 了 這 項 功 能，並 且 可 以 在 未 來 與 數 位 網 路 攝 影 機 配 合，讓 在 遠 端 的 客 戶 可 以 了 解 到 魚 缸 內 的 情 形，讓 客 戶 就 算 出 遠 門 也 可 以 放 心 家 中 的 魚 。 並 且 還 會 擁 有 一 定 的 防 盜 效 果 。

圖 5.21 硬 體 盒 中 時 間 設 定 燈 光 開 啟 模 式 的 實 際 狀 況 。

所 設 定 的 時 間 為 凌 晨 零 點 零 分 十 秒

此 順 序 為 （ 時 ： 分 ： 秒 ）

(3)燈 光 關 閉 時 間

因 需 要 配 合 燈 光 開 啟 時 間 ， 所 以 也 需 要 關 閉 的 動 作 。 如 以 一 來 我 們 可 以 輕 鬆 的 控 制 我 們 想 要 燈 光 開 啟 時 間 長 達 多 久。也 可 以 設 定 在 早 上 的 時 候 就 關 閉， 到 了 晚 上 就 自 動 打 開， 已 達 到 真 正 的 節 能 。 並 且 就 此 點 來 說，可 以 替 消 費 者 省 下 很 多 不 必 要 的 花 費。讓 擁 有 這 商 品 的 人 可 以 在 解 決 他 們 的 困 擾 當 中 也 替 自 己 省 下 荷 包 。

圖 5.31 硬 體 盒 中 時 間 設 定 燈 光 關 閉 模 式 的 實 際 狀 況 。

所 設 定 的 時 間 為 凌 晨 零 點 零 分 十 秒

此 順 序 為 （ 時 ： 分 ： 秒 ）

(4)溫 度 設 定 模 式

在 第 四 章 當 中 有 提 到 ， 因 為 需 要 設 定 魚 缸 內 的 溫 度 到 底 目 標 溫 度 是 需 要 幾 度，所 以 也 利 用 了 這 樣 的 模 式 讓 我 們 可 以 在 硬 體 盒 上 面 或 者 是 之 後 所 述 的 軟 體 上 面 操 作 調 整 到 所 飼 養 的 魚 最 適 合 的 溫 度，讓 魚 類 可 以 在 一 個 很 舒 服 的 地 方 安 心 長 大，也 讓 忙 碌 飼 養 者 可 以 不 必 擔 心 所 飼 養 的 漁 會 因 為 過 熱 或 者 是 過 冷 而 死 亡。而 在 軟 體 當 中 也 會 特 地 為 了 這 樣 的 機 制 設 定 更 方 便 的 操 作 模 式，這 再 下 一 段 軟 體 介 紹 過 程 當 中 就 會 詳 細 的 介 紹 。

圖 5.41 硬 體 盒 當 中 設 定 溫 度 的 模 式

在 此 當 中 我 們 設 定 了 目 標 溫 度 為 攝 氏 26 度

若 溫 度 產 生 變 化 的 時 候 (例 如 太 高 或 者 是 太 低 )， 電 腦 就 會 主 動 的

去 分 辨 到 底 是 溫 度 過 高 還 是 低。若 實 際 溫 度 高 我 們 所 設 定 的 溫 度 時 ，

魚 缸 上 面 的 散 熱 風 扇 會 自 動 打 開。反 之 如 果 當 發 現 溫 度 低 於 所 設 定 的

溫 度 時 。 8052 就 會 主 動 的 去 控 制 加 熱 器 使 得 加 熱 器 開 啟 ， 將 魚 缸 內

的 溫 度 調 至 我 們 所 需 要 的 溫 度 為 止 ！

(5)餵 食 時 間 設 定

當 使 用 者 出 遠 門 的 時 候 ， 最 需 要 擔 心 的 莫 過 於 飼 料 無 人 可 以 餵 食，這 時 候 自 動 餵 食 機 可 以 設 定，依 使 用 者 需 求 在 每 天 當 中 餵 食 一 次 還 是 兩 次。 這 樣 的 話， 不 管 多 大 或 多 小 的 魚 都 可 以 滿 足 ， 況 且 因 為 此 次 專 題 的 自 動 餵 食 器 刻 意 買 容 納 飼 料 較 多 之 機 種，依 造 自 己 想 要 飼 養 之 魚 來 說，至 少 有 兩 個 禮 拜 以 上 可 以 不 用 補 飼 料。這 樣 的 話 當 自 己 某 天 真 的 要 出 遠 門 的 話，就 可 以 很 輕 鬆 的 去 安 排 自 己 飼 養 的 魚 所 吃 的 飼 料，並 且 可 以 利 用 電 腦 進 行 遠 端 操 控，讓 想 要 出 遠 門 的 客 戶 可 以 很 輕 鬆 甚 至 沒 有 後 顧 之 憂 的 照 顧 自 己 的 魚 。

圖 5.51 硬 體 盒 上 所 顯 示 的 為 餵 食 時 間 設 定 模 式

(6)打 氣 量 設 定

為 了 讓 魚 缸 當 中 的 含 氧 量 保 持 一 定 的 範 圍 ， 避 免 讓 魚 缸 當 中 的 水 草 生 長 速 度 過 快，讓 魚 受 到 氧 氣 不 足 的 危 害，所 以 特 意 讓 打 氣 量 可 以 隨 時 控 制。 再 這 設 定 了 三 段 控 制 ， 分 別 是 強 中 弱 。 顯 示 方 法 如 下 面 所 圖 示 .

圖 4.61 硬 體 盒 上 所 顯 示 的 打 氣 設 定 模 式

打 氣 機 強 弱 的 方 式 依 照 號 碼 的 大 小 排 列，其 中 2 為 最 大，1 為 中 ， 0 為 最 小 。

依 照 編 號 所 示 ， 其 設 定 的 打 氣 量 為 最 大 。

二 、 軟 體 介 面 介 紹 I. 登 入 介 面

介 紹 ：

本 程 式 有 分 伺 服 端 與 客 戶 端 ， 其 中 伺 服 端 為 直 接 利 用 RS-232 直 接 控 制 硬 體 盒 的 那 端 。 反 之 客 戶 端 則 是 當 客 戶 在 外 旅 行 ， 必 須 利 用 網 路 連 接 的 方 式 進 行 控 制 的 使 用 端 。

II. 操 作 介 面 (伺 服 端 )

此 介 面 介 紹 的 是 伺 服 端 的 控 制 平 台 ， 可 以 在 這 個 介 面 當 中 看 到 很

多 有 關 於 魚 缸 的 設 定 ， 像 是 開 啟 燈 的 時 間 還 有 打 氣 量 等 等 很 多 的

資 訊 可 以 看 到 。 特 別 的 是 在 這 個 介 面 當 中 有 設 計 了 一 個 各 項 養 魚

的 資 訊 介 面 及 設 定 ， 更 方 便 了 使 用 者 的 使 用 。

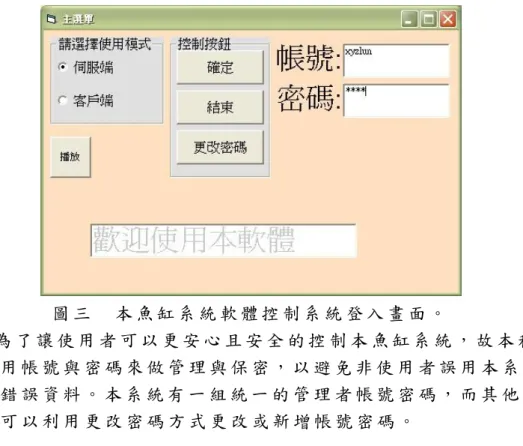

圖 三 本 魚 缸 系 統 軟 體 控 制 系 統 登 入 畫 面 。

為 了 讓 使 用 者 可 以 更 安 心 且 安 全 的 控 制 本 魚 缸 系 統 ， 故 本 程 式 利 用 帳 號 與 密 碼 來 做 管 理 與 保 密 ， 以 避 免 非 使 用 者 誤 用 本 系 統 更 改 錯 誤 資 料 。 本 系 統 有 一 組 統 一 的 管 理 者 帳 號 密 碼 ， 而 其 他 使 用 者 可 以 利 用 更 改 密 碼 方 式 更 改 或 新 增 帳 號 密 碼 。

I. 請 選 擇 使 用 模 式 ：

1. 伺 服 端：在 此 指 的 伺 服 端 代 表 利 用 RS-232 和 魚 缸 控 制 系 統 互 相 傳 遞 資 料 的 電 腦 ， 爾 後 利 用 伺 服 端 當 中 的 網 際 網 路 連 線 ， 讓 擁 有 此 程 式 的 使 用 者 經 由 伺 服 端 電 腦 設 定 魚 缸 控 制 系 統 當 中 的 參 數 。

2 客 戶 端：擁 有 此 程 式 可 以 利 用 客 戶 端 來 進 行 遠 端 控 制，但 必 須 經 由 伺 服 端 連 線 網 際 網 路 時 ， 才 可 控 制 魚 缸 控 制 系 統 中 的 參 數 。

II. 控 制 按 鈕 ：

1. 確 認 ： 當 輸 入 正 確 的 帳 號 與 密 碼 時 ， 按 下 確 認 鍵 就 可 以 進 入 系 統 。

2. 取 消 ： 若 用 戶 並 不 想 要 登 入 時 ， 亦 可 按 取 消 鍵 即 可 退 出 此 系 統 。

3. 更 改 密 碼 ： 若 用 戶 想 要 擁 有 專 屬 帳 號 或 密 碼 時 ， 在 輸 入 正 確 的 密 碼 之 後 ， 方 可 進 行 更 改 的 動 作 。

一 、 登 入 後 畫 面 （ 伺 服 端 ）

圖 三 本 魚 缸 系 統 軟 體 控 制 系 統 伺 服 端 畫 面 。

此 畫 面 為 伺 服 端 （ 利 用 串 列 通 訊 與 硬 體 控 制 盒 連 接 的 電 腦 ） 的 登 入 後 畫 面 ， 此 程 式 的 右 半 部 為 各 項 魚 缸 中 的 資 訊 與 設 定 的 參 數 資 料 ， 當 硬 體 盒 未 與 電 腦 做 同 步 的 動 作 時 ， 在 RS-232 連 線 狀 態 會 顯 示 出 通 訊 port 未 開 ， 而 在 同 步 完 成 後 ， 會 出 現 連 線 中 的 字 樣 。 而 左 半 部 的 其 他 功 能 當 中 包 含 顧 客 新 增 或 選 擇 針 對 各 項 魚 類 適 合 的 預 設 參 數 。

I. 伺 服 端 監 測 功 能 :

1. 機 盒 模 式 ： 位 置 位 於 上 方 第 一 個 顯 示 格 。 顯 示 當 時 魚 缸 控 制 系 統 硬 體 盒 所 屬 的 模 式，其 中 包 含 餵 食、燈 光、打 氣、加 溫 、 降 溫 五 種 控 制 模 式 。

2. 魚 缸 水 溫 ： 位 置 位 於 上 方 第 二 個 顯 示 格 。 顯 示 目 前 魚 缸 的 水 溫，若 超 過 使 用 者 自 訂 的 水 溫 時，在 下 方 溫 度 調 節 顯 示 格 會 出 現 冷 卻 中 ； 若 低 於 使 用 者 自 訂 水 溫 時 ， 則 會 出 現 加 熱 中 。 3. 電 燈 狀 態 ： 位 置 位 於 下 方 倒 數 第 三 個 顯 示 格 。 顯 示 目 前 燈 為 開 啟 或 是 關 閉 的。若 開 啟 時 顯 示 為 開 燈 中；若 關 閉 時 顯 示 為 關 燈 中 。

4. 網 路 連 線 狀 態 ： 位 置 位 於 下 方 倒 數 第 一 個 顯 示 格 。 顯 示 目

前 是 否 同 意 開 啟 網 際 網 路 遠 端 連 線。若 開 啟 時，代 表 有 電 腦 經

II. 伺 服 端 設 定 功 能 :

現 在 時 間：在 此 伺 服 端 當 中 設 定 的 時 間，會 與 魚 缸 控 制 硬 體 盒 的 時 間

一 併 同 步 調 整 ， 而 客 戶 端 只 能 接 收 到 目 前 伺 服 端 所 屬 的 時 間 ， 而 不 能 調

整 伺 服 端 的 時 間 ， 以 避 免 時 間 錯 誤 導 致 魚 群 暴 斃 等 狀 況 產 生 。 1. 開 燈 時 間 ： 設 定 燈 光 開 啟 時 間 ； 格 式 ：（ 時 ： 分 ： 秒 ）。

2. 關 燈 時 間 ： 設 定 燈 光 關 閉 時 間 ； 格 式 ：（ 時 ： 分 ： 秒 ）。

3. 餵 食 時 間 ： 設 定 自 動 餵 食 器 的 動 作 時 間 ； 格 式 ：（ 時 ： 分 ： 秒 ）。

4. 溫 度 設 定 ： 設 定 魚 缸 內 魚 群 適 合 溫 度 ； 單 位 ： 攝 氏 ℃ 。

5. 打 氣 量 ： 設 定 魚 缸 附 屬 的 打 氣 機 風 量 大 小 ； 強 ： 中 ： 1 弱 ： 0。

6. 電 燈 狀 態 ： 可 以 直 接 按 下 此 按 鍵 直 接 控 器 燈 光 開 啟 或 者 關 閉 。

二 、 登 入 後 畫 面 （ 客 戶 端 ）

圖 四 本 魚 缸 系 統 軟 體 控 制 系 統 客 戶 端 畫 面 。

本 畫 面 為 客 戶 端 控 制（ 遠 端 網 際 網 路 控 制 端 ）的 登 入 後 畫 面 ， 同 樣 有 可 以 設 定 遠 端 魚 缸 內 的 各 項 參 數 功 能 。 而 上 方 網 路 IP 位 址 為 伺 服 端 所 屬 的 IP 位 址 ， 只 要 輸 入 正 確 伺 服 端 所 屬 的 IP 位 址 就 可 使 這 兩 台 電 腦 可 以 遠 端 連 線 ， 而 用 戶 可 以 在 遠 端 藉 由 伺 服 端 電 腦 設 定 或 監 測 各 項 硬 體 盒 參 數 。

I. 其 他 功 能 ：

1. 開 啟 連 線 ： 再 輸 入 伺 服 端 正 確 的 IP 位 址 之 後 ， 再 按 下 開 啟 連 線 之 後，即 可 得 到 各 種 有 關 自 動 化 魚 缸 控 制 系 統 的 各 項 參 數 。 2. 離 開 程 式：若 再 連 線 當 中，當 按 下 離 開 程 式 時，程 式 會 自 動 將

網 路 連 線 關 閉 ， 以 防 止 惡 意 人 士 破 壞 。

3. 開 啟 音 效：選 擇 此 功 能 之 後，當 遠 端 魚 缸 溫 度 過 高 時，則 此 程 式 會 利 用 電 腦 內 建 喇 叭 來 警 告 使 用 者 溫 度 過 高 或 低，讓 使 用 者 可 以 在 第 一 時 間 調 節 溫 度 。

4. 開 啟 紀 錄 功 能：當 點 選 此 功 能 之 後，本 程 式 會 在 每 分 鐘 紀 錄 一

筆 當 時 魚 缸 內 的 各 項 參 數 於 C:\VB\伺 服 端 （ 客 戶 端 ） 中 以 日

期 做 檔 名 的 文 件 中 ， 讓 使 用 者 可 以 了 解 到 魚 缸 內 的 變 化 。

圖 五 本 魚 缸 系 統 開 啟 紀 錄 功 能 後 所 儲 存 資 料 存 放 格 式 。

圖 六 本 魚 缸 系 統 開 啟 紀 錄 功 能 後 所 儲 存 資 料 存 放 位 址 。 II. 控 制 部 分

此 控 制 部 分 與 伺 服 端 相 同 ， 可 以 參 考 伺 服 端 的 使 用 方 法 套 用 在 客

戶 端 中 。

三 、 參 考 資 料 ：

1. Visual Basic : 網 路 監 控 實 務 / 許 桂 樹 、 范 逸 之 編 著 / 2004 / 新 文 京 開 發 。

2. Visual Basic 與 RS-232 串 列 通 訊 控 制 / 范 逸 之 編 著 / 1999 / 文 魁 資 訊 。

3. 8051 單 晶 片 C 語 言 程 式 設 計 : 使 用 Keil Cx51 / 2006 / 馬 忠 梅 等 編 著 / 全 華 。

4. 步 進 馬 達 控 制 電 路 設 計 / 白 中 和 編 譯 / 1988 / 建 興出 版 社

5. RS-232 串 列 設 備 連 網 解 決 方 案 : Serial To Ethernet / 黃 文 鈺 編 著 / 2004 / 文 魁 資 訊 。
