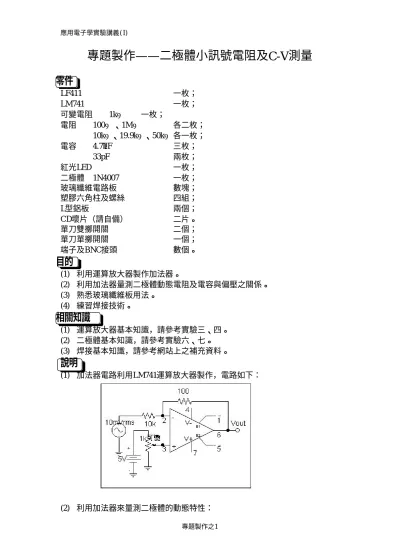

專題製作——二極體小訊號電阻及C-V測量

零件

LF411 一枚;

LM741 一枚;

可變電阻 1kΩ 一枚;

電阻 100Ω 、1MΩ 各二枚;

10kΩ、19.9kΩ、50kΩ 各一枚;

電容 4.7µF 三枚;

33pF 兩枚;

紅光LED 一枚;

二極體 1N4007 一枚;

玻璃纖維電路板 數塊;

塑膠六角柱及螺絲 四組;

L型鋁板 兩個;

CD壞片(請自備) 二片。

單刀雙擲開關 二個;

單刀單擲開關 一個;

端子及BNC接頭 數個。

目的

(1) 利用運算放大器製作加法器。

(2) 利用加法器量測二極體動態電阻及電容與偏壓之關係。

(3) 熟悉玻璃纖維板用法。

(4) 練習焊接技術。

相關知識

(1) 運算放大器基本知識,請參考實驗三、四。

(2) 二極體基本知識,請參考實驗六、七。

(3) 焊接基本知識,請參考網站上之補充資料。

說明

(1) 加法器電路利用LM741運算放大器製作,電路如下:

(2) 利用加法器來量測二極體的動態特性:

(2)

(A) Forward Bias

當順向偏壓的時候,二極體的動態電阻約為

0

25 I rd = mV

利用下圖中基本測量電路電路,Source由加法器將DC與AC電壓訊號加起來 的訊號提供,DC部分由1k可變電阻調整,AC Source維持10mVrms,1kHz的 訊號(加法器會將輸入之AC訊號除以100倍)。直流電流可以藉由R1及R2 的選擇決定在1µA到10µA或10µA到1mA的範圍,AC電流則固定在10nA或 1µA。要決定準確的直流電流時,先用電表測R1或R2上的電位降,除以R1 或R2即可。Vout之AC部分接到下面描述之200倍放大器測出D1上之AC電 壓,除以AC電流即可得r 。量測出d r 對d

0

1

I 的圖,並求出斜率。

(B) Reverse Bias

當二極體在逆向偏壓時,動態模 型會由Depletion Capaciatance所主 導,所以在這裡要來量測此一電 容,如右圖電路,Source是以 1kHz,50mVrms的AC訊號加上DC Source由可變電阻調整電壓,由於 二極體此時的電容大小會隨著逆 向偏壓而改變:

例如對於單側陡接面

) (

2V V N q C W

bi B s s

j =ε = ε

對於線性斜坡接面

13 2

) (

12 

 

= −

= V V

qa C W

bi s s

j

ε ε

所以只要以C 與V 作圖,就可以分析出接面性質。對於任一pn接面:j





= 

dV C d W q

N

j

s (1/ )/

1 ) 2

( 2

ε

用1/C 對V作圖,由斜率可求出N(W),即雜質濃度。假如pn接面的N2j D及NA

(3)

(3) 因為之前程序的Vout訊號很小,所以在量測之前,加上一級放大器,將訊 號放大200倍,並加上一電容阻隔DC訊號。

程序

<1>基本元件焊接

1. 先要將LF411跟LM741和在八隻腳的基板上,要 注意運算放大器不能承太高溫,所以要先在基板 上裹錫,再將OP焊上去。如右圖

2. 按電路圖上所示,將整個電路排放到大型玻璃纖維板(接地板)上,電路部 分需用焊接,但是一個個小塊電路基板,皆用雙面膠黏到接地板上。

其形式如下圖:

C

B

D A

(4)

<2>電路配置說明

1. 圖中A部分為加法器的電路,其中 L型鋁條上裝置一個BNC接頭作為 AC IN,兩個端子作為DC IN。如下圖所示:

2. 圖中B、C部分為二極體量測部分,因為要量測順向及逆向偏壓,所以要用 開關切換,B部分為順向偏壓,C部分為逆向偏壓部分。

B部分: C部分 3. D部分是放大器部分。

(5)

1. 將程序<1><2>電路圖合併為下圖,現在就要將上圖的電路,利用焊接 的方法,將元件固定在玻璃纖維板上

2. 玻璃纖維板的連接,就像一個小型麵包板,在焊接之前,要先確定元件之 間的連接是對的,才能焊接。

注意:

1. 在焊接之前一定要先熟讀補充資料,否則,IC是很容易被烙鐵的高溫弄 壞!

2. 小訊號部分的線路儘量靠接地板,以防止雜訊。

3. 完成電路後,要完成二極體量測,交一份量測報告

End of PROJECT 2001
