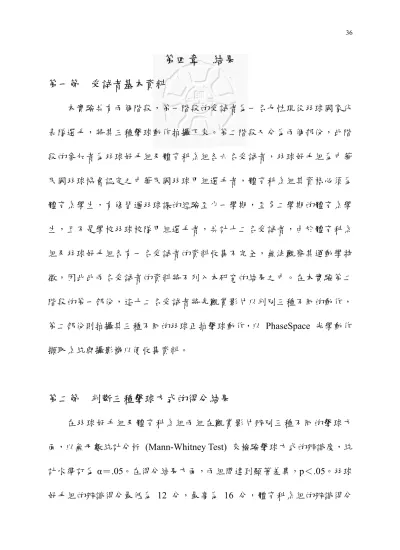

第四章 結果
第一節 受試者基本資料
本實驗共有兩個階段，第一階段的受試者為一名女性現役羽球國家代 表隊選手，將其三種擊球動作拍攝下來。第二階段又分為兩個部份，此階 段的參加者為羽球好手組及體育科系組各六名受試者，羽球好手組為中華 民國羽球協會認定之中華民國羽球甲組選手者，體育科系組其資格必須為 體育系學生，有修習過羽球課的經驗至少一學期，至多二學期的體育系學 生，且不是學校羽球校隊甲組選手者，共計十二名受試者，由於體育科系 組及羽球好手組各有一名受試者的資料收集不完全，無法觀察其運動學特 徵，因此此兩名受試者的資料將不列入本研究的結果之中。在本實驗第二 階段的第一部份，這十二名受試者將先觀賞影片以判別三種不同的動作，
第二部份則拍攝其三種不同的羽球正拍擊球動作，以 PhaseSpace 光學動作 擷取系統與攝影機以便收集資料。
第二節 判斷三種擊球方式的得分結果
在羽球好手組及體育科系組兩組在觀賞影片辨別三種不同的擊球方
面，以無母數統計分析 (Mann-Whitney Test) 來檢驗擊球方式的辨識度，統
計水準訂為 α＝.05。在得分結果方面，兩組間達到顯著差異，p＜.05。羽球
好手組的辨識得分最低為 12 分，最高為 16 分，體育科系組的辨識得分
最低為 9 分，最高為 11 分（參閱表 4-1） 。羽球好手組的答題得分皆高於 體育科系組，由次可知，羽球好手組比體育科系組更能準確的從三種不同 擊球動作的預備動作階段中獲得訊息的恆定性線索，以判斷來球是高遠 球、墜球或是殺球。
表 4-1 三種不同擊球動作辨識結果 動作辨識得分結果
受試者 羽球好手組 體育科系組
1 16 9 2 12 11 3 13 11 4 13 11 5 12 10
13.2 10.4
＊P＜.05
第三節 運動學分析
一、第一階段
在本實驗的第一階段分析一名現役羽球國家代表隊隊員三種不同擊球
動作（高遠球、墜球及殺球）之運動學參數。由於有關於預期的文獻中皆
指出擊球手的手臂為主要的訊息提供處，因此本研究主要探討的運動學參
數，便以擊球手的手臂為主要探討的部份。圖 4-1 及圖 4-2 為擊球手的腕
關節及肘關節三種不同的擊球方式（高遠球、墜球及殺球）之角度變化。
在腕關節方面，三種不同的擊球動作型態在預備動作時皆從 2.8 弧 (160 度) 逐漸下降到 2.2 弧 (120 度)，接著手腕便快速閃動下壓擊球，在圖 4-3 至圖 4-5 中可以發現在打高遠球時其腕關節下壓角度最大（從 123 度下壓 到 49 度），殺球次之（從 155 度下壓到 83 度），墜球為最小角度的下壓
（從 156 度下壓到 140 度） 。在本研究中從運動學的腕關節角度變化圖和 影片判斷擊球點（圖 4-6 至圖 4-7）進而來定義手腕即將急速下壓擊球且 肘關節伸直手臂去擊球的那個時刻定義為預備動作的終結點（圖 4-3、圖 4-4、圖 4-5 的第二條標示線）。在肘關節方面，三種不同的擊球動作型態
（高遠球、墜球及殺球）皆從 2 弧開始逐漸下降到 1.5 弧的地方，到了 1.5 弧的地方便保持在此角度直到肘關節伸展擊到球，在此設定在擊球前，肘 關節角度會持續下降到某一角度並維持此角度，肘關節角速度在 144 (deg/s) 的角速度之內（肘關節角度在 200 毫秒變異不得超過 15 度）的地方為預 備動作的起始點（圖 4-3、圖 4-4、圖 4-5 的第一條標示線）。從起始點到 終結點這一階段定義為預備動作所需的整體時間，因此在本研究定義預備 動作為：
『預備動作之整體時間 ＝ 終結點 － 起始點』
國家隊羽球員腕關節角度
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
高遠球 墬球 殺球
圖 4-1 羽球國家隊隊員三種擊球型態擊球手之腕關節角度
國家隊羽球員肘關節角度
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
高遠球 墬球 殺球
圖 4-2 羽球國家隊隊員三種擊球型態擊球手之肘關節角度
高遠球-腕、肘關節角度變化圖
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-3 羽球國家隊隊員高遠球擊球腕、肘關節角度變化
墜球-腕、肘關節角度變化圖
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-4 羽球國家隊隊員墜球擊球腕、肘關節角度變化
殺球-腕、肘關節角度變化圖
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-5 羽球國家隊隊員殺球擊球腕、肘關節角度變化
圖 4-6 擊球前一幅 圖 4-7 擊到球的瞬間
二、第二階段
圖 4-8 到圖 4-27 分別是羽球好手組及體育科系組共十人的擊球手腕 關節角度變化圖及肘關節角度變化圖，從圖中的確可以看出高遠球、墜球 以及殺球有不同的關節角度變化，但在肘關節伸直前還未擊到球時的預備 動作中，這三種不同的擊球動作的差異度就變的比較不明顯。在肘關節方 面，在擊球前的預備動作階段，除了羽球好手組 4 號和 5 號受試者這兩 位受試者，其餘的受試者在三種不同的擊球方式其肘關節角度皆會逐漸變 小，而在擊球前的預備動作階段，墜球的肘關節角度在預備動作階段會先 保持在一定的角度，然後伸直手臂去擊球。然而高遠球和殺球的肘關節角 度則會先保持在預備動作階段的穩定角度後，在伸直手臂擊球前肘關節會 突然的變小，再伸直手臂去擊球。從圖 4-15 和圖 4-17 可以發現羽球好手 組 4 號和 5 號受試者在高遠球、墜球及殺球三種擊球動作的肘關節變化 角度，並沒有像其他受試者在擊出墜球時的預備動作間段中，肘關節在擊 球前沒有瞬間縮小肘關節的角度而直接伸直手臂去擊球，羽球好手組 4 號 和 5 號受試者在擊出高遠球、墜球或是殺球的擊球動作時，肘關節角度的 變化是呈現相同的動作型態，皆會在擊球前的預備動作階段中，肘關節先 急速的縮小關節角度，然後在伸直手臂去擊球。
圖 4-8 到圖 4-27，是每位受試者在擊出高遠球、墜球和殺球時腕關節
和肘關節的關節角度變化，在預備動作這一階段中，可以更明顯的發現墜
球的擊球動作型態和高遠球、殺球這兩種擊球型態有明顯的不同，墜球的 肘關節角度變化曲線是呈現比較圓滑的型態，其動作是直接伸直手臂去擊 球。而高遠球以及殺球在擊球前預備動作階段中的肘關節角度在伸直手臂 打到球前會有一段急速變小的階段。而從圖 4-37 到圖 4-42 可以發現羽球 好手組 4 號和 5 號在擊球高遠球、墜球以及殺球時的肘關節變化是呈現 類似的動作型態，在擊球前的預備動作階段中，肘關節皆會先縮小關節角 度，然後再伸直手臂去擊球。另外，從圖 4-28 到圖 4-57 中，可以明顯的 看出腕關節和肘關節在同一個時間點，兩個關節配合的情形。在本實驗中 透過攝影機所拍攝的影片判定的擊球那個瞬間為肘關節伸直手臂的時候，
從腕關節和肘關節的變化情形可以知道，在擊球前的預備動作階段中，從 進入本實驗定義的預備動作階段開始，肘關節會先保持在 144 (deg/s) 的角 速度之後，肘關節的角度便會準備伸直手臂去擊球，而在肘關節角度逐漸 變大便表示手臂慢慢的伸直，而在肘關節角度逐漸變大的同時，腕關節也 準備向手掌背面的方向後展，而在肘關節達到最大角度時，緊接的是腕關 節急速的下壓。在此代表肘關節達到最大角度是手臂伸直擊到球的瞬間，
然後手腕再快速下壓。
Elite-1腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
Elite-1肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
圖 4-8 羽球好手組 1 號腕關節角度變化圖 圖 4-9 羽球好手組 1 號肘關節角度變化圖
Elite-2腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
Elite-2肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-10 羽球好手組 2 號腕關節角度變化圖 圖 4-11 羽球好手組 2 號肘關節角度變化圖
Elite-3腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
Elite-3肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
圖 4-12 羽球好手組 3 號腕關節角度變化圖 圖 4-13 羽球好手組 3 號肘關節角度變化圖
Elite-4腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
Elite-4肘關節角度變化圖
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-14 羽球好手組 4 號腕關節角度變化圖 圖 4-15 羽球好手組 4 號肘關節角度變化圖
Elite-5腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 1800 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
Elite-5肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 1800 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-16 羽球好手組 5 號腕關節角度變化圖 圖 4-17 羽球好手組 5 號肘關節角度變化圖
P.E1腕關節角度變化
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
P.E-1肘關節角度變化
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
圖 4-18 體育科系組 1 號腕關節角度變化圖 圖 4-19 體育科系組 1 號肘關節角度變化圖
P.E-2腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
P.E-2肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000
時間(ms) 角
度 ( 弧
)
高遠球 墜球 殺球
圖 4-20 體育科系組 2 號腕關節角度變化圖 圖 4-21 體育科系組 2 號肘關節角度變化圖
P.E-3腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
P.E-3肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-22 體育科系組 3 號腕關節角度變化圖 圖 4-23 體育科系組 3 號肘關節角度變化圖
P.E-4腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
P.E-4肘關節角度變化圖
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-24 體育科系組 4 號腕關節角度變化圖 圖 4-25 體育科系組 4 號肘關節角度變化圖
P.E-5腕關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
P.E-5肘關節角度變化
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
高遠球 墜球 殺球
圖 4-26 體育科系組 5 號腕關節角度變化圖 圖 4-27 體育科系組 5 號肘關節角度變化圖
Elite1-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
Elite1-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-28 好手組 1 號高遠球上臂角度變化圖 圖 4-29 好手組 1 號墜球上臂角度變化圖
Elite1-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
Elite2-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-30 好手組 1 號殺球上臂角度變化圖 圖 4-31 好手組 2 號高遠球上臂角度變化圖
Elite2-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
Elite2-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-32 好手組 2 號墜球上臂角度變化圖 圖 4-33 好手組 2 號殺球上臂角度變化圖
Elite3-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
Elite3-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-34 好手組 3 號高遠球上臂角度變化圖 圖 4-35 好手組 3 號墜球上臂角度變化圖
Elite3-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
Elite4-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-36 好手組 3 號殺球上臂角度變化圖 圖 4-37 好手組 4 號高遠球上臂角度變化圖
Elite4-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
Elite4-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-38 好手組 4 號墜球上臂角度變化圖 圖 4-39 好手組 4 號殺球上臂角度變化圖
Elite5-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 1800 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
Elite5-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 1800 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-40 好手組 5 號高遠球上臂角度變化圖 圖 4-41 好手組 5 號墜球上臂角度變化圖
Elite5-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 1800 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
P.E1-高遠球
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-42 好手組 5 號殺球上臂角度變化圖 圖 4-43 體育組 1 號高遠球上臂角度變化圖
P.E1-墜球
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
P.E1-殺球
0 1 2 3 4
0 500 1000 1500
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-44 體育組 1 號墜球上臂角度變化圖 圖 4-45 體育組 1 號殺球上臂角度變化圖
P.E2-高遠球
0 1 2 3 4
0 200 400 600 800 1000
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
P.E2-墜球
0 1 2 3 4
0 200 400 600 800 1000
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
圖 4-46 體育組 2 號高遠球上臂角度變化圖 圖 4-47 體育組 2 號墜球上臂角度變化圖
P.E2-殺球
0 1 2 3 4
0 200 400 600 800 1000
時間(ms) 角
度 ( 弧
)
腕關節 肘關節
P.E3-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-48 體育組 2 號殺球上臂角度變化圖 圖 4-49 體育組 3 號高遠球上臂角度變化圖
P.E3-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
P.E3-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-50 體育組 3 號墜球上臂角度變化圖 圖 4-51 體育組 3 號殺球上臂角度變化圖
P.E4-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
P.E4-墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-52 體育組 4 號高遠球上臂角度變化圖 圖 4-53 體育組 4 號墜球上臂角度變化圖
P.E4-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
P.E5-高遠球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-54 體育組 4 號殺球上臂角度變化圖 圖 4-55 體育組 5 號高遠球上臂角度變化圖
P.E5墜球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
P.E5-殺球
0 1 2 3 4
0 200 400 600 800 1000 1200 1400 1600 時間(ms)
角 度 ( 弧
)
腕關節 肘關節
圖 4-56 體育組 5 號墜球上臂角度變化圖 圖 4-57 體育組 5 號殺球上臂角度變化圖
第四節 預備動作之差異
將本實驗第二階段以 PhaseSpace 光學擷取系統所收集到的運動學參
數資料，所定義出的預備動作的起始點與預備動作的終結點為基礎，將準
備動作的終結點減掉預備動作的起時點的這段時間為預備動作的整體時
間。在本實驗中只有體育科系組 3 號受試者沒有此明顯的起始點，基於本
實驗所定義其他受試者預備動作的起始點為肘關節的角速度必須維持在
144(deg/s) 的角速度內（肘關節角度變異不得超過 15 度，且維持 200 毫
秒），而體育科系組 3 號受試者的三種擊球動作的預備動作階段中（圖
4-49、圖 4-50、圖 4-51）可以發現肘關節在 1.5 弧的地方時，其腕關節大
約把持在 2.2 弧的地方，且維持穩定的角度直到擊球，所以體育科系組 3
號受試者的起始點在此定為 1.5 弧的地方。圖 4-58 顯示為羽球好手組三
種不同擊球型態（高遠球、墜球及殺球）之預備動作平均時間，圖 4-59 則
顯示為體育科系組三種不同擊球型態（高遠球、墜球及殺球）之預備動作
平均時間。在羽球好手組及體育科系組兩組之三種不同型態擊球動作之預 備動作時間以無母數統計分析來進行統計考驗，羽球好手組的三種不同擊 球型態動作（高遠球、墜球及殺球）之預備動作平均時間沒有顯著差異，
p＞.05，而體育科系組的三種不同擊球型態動作（高遠球、墜球及殺球）之 預備動作平均時間則有顯著差異，p＜.05。羽球好手組的三種不同擊球型態 動作（高遠球、墜球及殺球）之預備動作平均時間比較一致，體育科系組 的三種不同擊球型態動作（高遠球、墜球及殺球）之預備動作平均時間則 有較明顯的差別，其中高遠球的預備動作時間為最短、其次為墜球，殺球 則需要最久的預備動作時間。圖 4-60 及圖 4-61 為羽球好手組及體育科系 組預備動作平均時間之標準差，可以發現羽球好手組在執行高遠球、墜球 以及殺球時的預備動作整體時間會比體育科系組來的比較一致，可以得知 羽球好手組打這三種不同型態的擊球動作時的預備動作會做的比較相似、
比較固定。
羽球好手組預備動作平均時間
0 100 200 300 400 500 600
1 2 3 4 5
受試者 時
間 ( m
s )
高遠球 墜球 殺球
圖 4-58 羽球好手組預備動作之平均時間
體育科系組預備動作平均時間
0 100 200 300 400 500 600
1 2 3 4 5
受試者 時
間 ( m
s )
高遠球 墜球 殺球
圖 4-59 體育科系組預備動作之平均時間
羽球好手組預備動作平均時間之標準差
0 50 100 150 200 250
1 2 3 4 5
受試者 時
間 ( m
s )
高遠球 墜球 殺球
圖 4-60 羽球好手組預備動作平均時間之標準差
體育科系組預備動作平均時間之標準差
0 50 100 150 200 250
1 2 3 4 5
受試者 時
間 ( m
s )
高遠球 墜球 殺球
