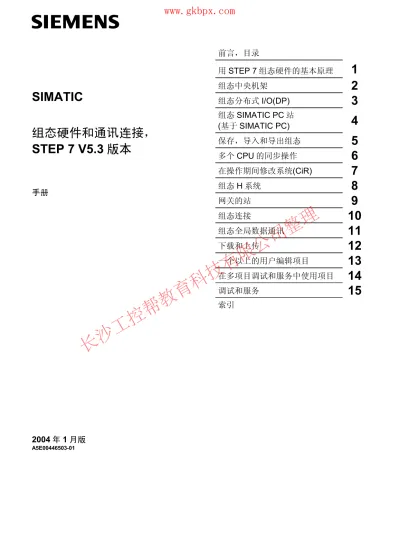

前言，目录

用 STEP 7 组态硬件的基本原理 1

组态中央机架 2

组态分布式 I/O(DP) 3

组态 SIMATIC PC 站

(基于 SIMATIC PC) 4

保存，导入和导出组态 5

多个 CPU 的同步操作 6

在操作期间修改系统(CiR) 7

组态 H 系统 8

网关的站 9

组态连接 10

组态全局数据通讯 11

下载和上传 12

一个以上的用户编辑项目 13

在多项目调试和服务中使用项目 14

调试和服务 15

索引

SIMATIC

组态硬件和通讯连接，

STEP 7 V5.3 版本

手册

2004 年 1 月版

A5E00446503-01

长沙工控帮教育科技有限公司整理

(2)

未经明确的书面许可，不得复制、传播或使用本手册或所含内容。

免责声明

我们已检检检本手册中的内容与所描述的硬件和软件相符。由于差错在所难免，我们不能保证完全一致。我们会定期审检本手册中的内容，并在后续版本中进行必要的更正。欢迎提出改进意见。

安全指南

本手册包括了保证人身安全与保护本产品及连接的设备所应遵守的注意事项。这些注意事项在手册中均以下列符号加以突出，并根据危险等级标明如下：

!

^危险表示如果不采取适当的预防措施，将导致死亡、严重的人身伤害或财产损失。

!

^警告表示如果不采取适当的预防措施，可能导致死亡、严重的人身伤害或财产损失。

!

^当心表示如果不采取适当的预防措施，可能导致轻微的人身伤害。

当心

表示如果不采取适当的预防措施，可能导致财产损失。

须知

提醒您注意有关产品、产品使用的特别重要的信息，或者是文档的特定部分。

合格人员

只有合格人员才允许安装和操作该设备。合格人员是指被授权按照既定安全惯例和标准，应线路、设备和系统进行调试、接地和标记的人员。

正确使用

请注意如下事项：

!

^警告该设备及其部件只能用于产品目录或技术说明书中所描述的范畴，并且只能与由西门子公司认可或推荐的第三方厂商提供的设备或部件一起使用。

只有正确地运输、保管、设置和安装本产品，并且按照推荐的方式操作和维护，产品才能正常、安全地运行。

商标

SIMATIC®、SIMATIC HMI®和 SIMATIC NET®是 SIEMENS AG 的注册商标。

本文档中的其它一些标志也是注册商标，如果任何第三方出于个人目的而使用，都会侵犯商标所有者的权利。

长沙工控帮教育科技有限公司整理

(3)

组态硬件和通讯连接，STEP 7 V5.3 版本

A5E00446503-01 iii

前言

用途

本手册完整地概述了使用STEP 7 软件配置硬件和通讯连接所涉及的步骤。本手册旨在为您使用STEP 7 项目描述硬件配置提供支持，并介绍了如何在自动化系统间建立数据交换。

本手册的适用对象是使用STEP 7 和 SIMATIC S7 自动化系统执行控制任务的人员。

我们建议您熟悉手册“使用STEP 7 V5.3，使用入门”中的示例。这些示例浅显易懂

地介绍了“使用STEP 7 进行编程”这一主题。

基础知识要求

要了解本手册，需要具有自动化技术的常规知识。

此外，还必须熟悉使用计算机或与PC 类似的工具(如编程设备)，以及 MS Windows 2000 专业版或 MS Windows XP 专业版操作系统。

手册应用范围

本手册适用于STEP 7 编程软件包 5.3 版本。

在service pack 中提供了最新的信息：

• 在“readme.wri”文件中

• 在更新的 STEP 7 在线帮助中。

在线帮助中的主题“新增内容？”中极好地概括和介绍了最新的STEP 7 新内容。

长沙工控帮教育科技有限公司整理

(4)

前言

STEP 7 文档包

本手册是文档包“STEP 7 基本信息”的一部分。

下表显示了STEP 7 文档的总览：

文档用途订货号

STEP 7 基础信息

• STEP 7 V5.3，使用入门手册

• 使用STEP 7 V5.3 编程

• 组态硬件和通讯连接，STEP 7 V5.3 版本

• 从S5 到 S7，变频器手册

提供给技术人员的基础信息，描述了使用STEP 7 和 S7-300/400 可编程控制器来实现控制任务的方法。

6ES7810-4CA07-8BW0

STEP 7 参考书目

• 用于S7-300/400 的梯形图(LAD)/功能块图(FBD)/语句表(STL)手册

• S7-300/400 的标准功能及系统功能

提供了参考信息，并描述了编程语

言LAD、FBD、STL、标准功能以

及系统功能，扩充了STEP 7 基础

信息的范围。

6ES7810-4CA07-8BW1

在线帮助用途订货号

STEP 7 帮助以在线帮助的形式，提供了使用

STEP 7 进行编程和组态硬件的基础信息。

STEP 7 标准软件中的一部分。

STL/LAD/FBD 帮助参考 SFB/SFC 帮助参考组织块帮助参考

上下文相关参考信息。 STEP 7 标准软件中的一

部分。

长沙工控帮教育科技有限公司整理

(5)

前言

A5E00446503-01 v

在线帮助

集成于软件中的在线帮助是对本手册的补充。提供在线帮助的目的是，在使用该软件时提供详细的支持。

该帮助系统通过一些界面集成于软件中：

• 在帮助菜单中提供了多个菜单命令：目录命令将打开 STEP 7 的帮助索引。

• 使用帮助提供了有关使用在线帮助的详细指示。

• 上下文相关帮助提供关于当前语境的信息，例如，打开的对话框或激活的窗口。

可以通过单击“帮助”按钮或按下F1来打开上下文相关帮助。

• 状态栏提供了另一种形式的上下文相关帮助。当把鼠标指针放在菜单命令上时，

它会显示每个菜单命令的简要解释。

• 当把鼠标指针放在工具栏的各个图标上时，一会之后，它也显示该图标的简要解释。

如果您更喜欢以打印格式阅读在线帮助的信息，则可以将单个的帮助主题、书本或整个在线帮助打印出来。

本手册和“使用STEP 7 进行编程”、“在操作过程中通过 CiR 修改系统”和“自动化系统

S7-400H - 容错系统”这几本手册都是从基于 HTML 格式的 STEP 7 帮助中摘录下来的。欲了解详细的步骤，请参考STEP 7 帮助。由于这些手册和在线帮助的结构几乎一致，因而可以很容易地在这些手册和在线帮助间进行切换。

安装STEP 7 后，可以通过 Windows 开始菜单找到电子手册：

开始 > SIMATIC > 文档。

更多支持

如果有任何技术问题，请联系西门子代表或代理商。

您可以在下列网页中查找联系人：

http://www.siemens.com/automation/partner

培训中心

西门子提供了很多培训教程，帮助您熟悉SIMATIC S7 自动化系统。请联系当地的培训中心，或位于德国纽伦堡(D 90327)的培训总部，以获取详细信息。

电话： +49 (911) 895-3200.

网址：

http://www.sitrain.com

长沙工控帮教育科技有限公司整理

(6)

前言

A&D 技术支持

遍布世界各处，24 小时服务：

北京纽伦堡

约翰逊城

全球(纽伦堡) 技术支持

每年365 天，每天 24 小时电话： +49(180) 5050-222 传真： +49(180) 5050-223 电子邮件： adsupport@

siemens.com 格林威治

标准时间： +1:00 欧洲/非洲(纽伦堡) 授权

当地时间：周一至周五，

8:00 - 5:00 PM 电话： +49(180) 5050-222 传真： +49(180) 5050-223 电子邮件： adsupport@

标准时间： +1:00

美国(约翰逊城) 技术支持和授权当地时间：周一至周五，

8:00 - 5:00 PM 电话： +1(423) 262 2522 传真： +1(423) 262 2289 电子邮件： simatic.hotline@

sea.siemens.com 格林威治

标准时间： -5:00

亚洲/澳洲(北京) 技术支持和授权当地时间：周一至周五，

8:00 - 5:00 PM 电话： +86 10 64 75 75 75 传真： +86 10 64 74 74 74 电子邮件： adsupport.asia@

标准时间： +8:00 SIMATIC 热线以及授权热线所使用的语言通常为德语和英语。

长沙工控帮教育科技有限公司整理

(7)

前言

A5E00446503-01 vii

Internet 服务和支持

除文档以外，还在Internet 上在线提供了知识产权信息，网址如下：

http://www.siemens.com/automation/service&support

可在其中查找下列内容：

• 公司简讯，经常提供产品的最新信息。

• 相应文档资料，可通过“服务和支持”中的搜索功能查找。

• 论坛，世界各地的用户和专家可以在此交流经验。

• 当地自动化和驱动办事处。

在“服务”页面下提供了关于现场服务、维修、备件等信息。

长沙工控帮教育科技有限公司整理

(8)

前言

长沙工控帮教育科技有限公司整理

(9)

A5E00446503-01 ix

1 用STEP 7 组态硬件的基本原理...1-1 1.1 组态硬件介绍...1-1 1.2 硬件配置的基本步骤...1-2 1.2.1 组态站的基本步骤...1-3 1.2.2 站窗口的布局...1-3 1.2.3 代表机架的组态表...1-4 1.2.4 设置组件属性...1-5 1.2.5 您应该了解的插槽规定和其它规则...1-6 1.2.6 概述：组态与分配步骤...1-7 1.2.7 自定义硬件目录...1-8 1.2.8 搜索硬件目录...1-9 1.3 编辑站组态的提示... 1-10 1.3.1 交换和移动模块... 1-11 1.3.2 更换机架，C7 设备和 DP 从站... 1-12 1.3.3 显示硬件目录中的组件信息... 1-15 1.3.4 安装硬件更新... 1-16 2 组态中央机架...2-1 2.1 模块排列规则(SIMATIC 300) ...2-1 2.1.1 模块排列规则(SIMATIC 300) ...2-1 2.1.2 占位模块的特殊规则(DM 370 占位模块)...2-2 2.1.3 数字仿真模块的特殊规则(SIM 374 IN/OUT 16)...2-3 2.1.4 M7-300 的特殊规定...2-3 2.2 模块排列规则(SIMATIC -400) ...2-4 2.2.1 模块排列规则(SIMATIC -400) ...2-4 2.2.2 有冗余能力的电源模块(S7-400)的特殊规则 ...2-5 2.2.3 M7-400 的特殊规则...2-5 2.2.4 PROFIBUS-DP 接口子模块(M7-400)的特殊规则 ...2-6 2.3 如何组态中央机架...2-7 2.3.1 创建一个站...2-7 2.3.2 启动应用程序，进行硬件组态...2-7 2.3.3 排列中央机架...2-8 2.3.4 在机架中排列模块...2-9 2.3.5 在“硬件目录”窗口中显示 CPU 操作系统的版本 ... 2-10 2.3.6 排列C7 控制系统(特性) ... 2-10 2.3.7 将属性分配给模块/接口... 2-11 2.3.8 分配地址... 2-12 2.3.9 分配I/O 地址... 2-12 2.3.10 为I/O 地址分配符号 ... 2-13 2.3.11 在配置硬件时监视输入和修改输出... 2-14 2.3.12 组态点对点CP ...2-16 2.3.13 配置S5 模块 ... 2-17 2.4 使用扩展机架来扩展中央机架... 2-18 2.4.1 扩展机架的连接规则(SIMATIC 400)...2-19 2.4.2 排列扩展机架(SIMATIC 400) ...2-19 2.4.3 特例：当中央机架具有一个以上CPU 时... 2-20

长沙工控帮教育科技有限公司整理

(10)

3 组态分布式I/O(DP)...3-1 3.1 组态DP 主站系统的基本步骤...3-1 3.2 在硬件目录窗口中，DP 从站位于何处？...3-4 3.3 连续数据的分布式读写(> 4 字节)...3-5 3.4 PROFIBUS-DP 的组态...3-6 3.4.1 有“简单”(模块化或紧凑型) DP 从站的组态(数据交换：从站<>主站)...3-6 3.4.2 有智能DP 从站的组态(数据交换：I 从站 <> 主站) ...3-7 3.4.3 有智能DP 从站的组态(直接数据交换：从站 > I 从站)...3-8 3.4.4 有两个DP 主站系统的组态(直接数据交换：从站 > I 从站)...3-9 3.4.5 有两个DP 主站系统的组态(直接数据交换：从站 > 主站)... 3-10 3.5 如何组态分布式I/O 系统 ... 3-11 3.5.1 创建DP 主站系统... 3-11 3.5.2 处理DP 主站系统和 DP 接口 ... 3-12 3.5.3 选择和排列DP 从站 ... 3-13 3.5.4 复制多个DP 从站... 3-13 3.5.5 组态紧凑型DP 从站 ... 3-14 3.5.6 组态模块化DP 从站 ... 3-14 3.5.7 将DP 从站分配到 SYNC 或 FREEZE 组中 ... 3-15 3.6 其它DP 从站组态... 3-17 3.6.1 ET 200L 和 DP/AS-i Link...3-17 3.6.2 ET 200S... 3-17 3.6.3 带选项处理的ET 200S ... 3-19 3.6.4 处于DPV1 模式的 ET 200S ... 3-21 3.6.5 ET 200iS ... 3-22 3.6.6 PROFIBUS PA... 3-24 3.6.7 HART 模块 ... 3-25 3.6.8 组态软件冗余... 3-26 3.7 智能DP 从站... 3-27 3.7.1 组态智能DP 从站... 3-27 3.7.2 组态S7-400 作为 I 从站的实例... 3-32 3.7.3 使用SFB75 ‘SALRM’在 I 型从站中创建报警 ... 3-38 3.8 直接数据交换(横向通讯)... 3-41 3.8.1 组态PROFIBUS-DP 节点之间的直接数据交换 ... 3-41 3.8.2 组态直接数据交换的实例... 3-43 3.8.3 将一个DP 从站(GSD 修订版 5)组态为用于数据交换的接收器 ... 3-46 3.9 使用*.GSD 文件 ... 3-49 3.9.1 导入*.GSD 文件 ... 3-49 3.9.2 安装*.GSD 文件 ... 3-49 3.9.3 关于GSD 修订版须知 ... 3-50 3.10 DPV1 ... 3-52 3.10.1 PROFIBUS DPV1 须知 ... 3-52 3.10.2 组态DPV1 设备 ... 3-53 3.10.3 编程DPV1 设备 ... 3-55 3.10.4 作为I 从站的 DPV1 从站的插槽模型 ... 3-61 3.11 诊断中继器... 3-66 3.11.1 组态和调试诊断中继器... 3-66 3.11.2 借助诊断中继器显示拓扑... 3-69 3.11.3 使用拓扑视图进行工作... 3-71 3.12 设置PROFIBUS 子网的恒定总线周期 ... 3-74 3.12.1 设置PROFIBUS 子网的恒定总线周期 ... 3-74 3.12.2 在PROFIBUS DP 上组态短时和等长过程响应时间 ... 3-77 3.12.3 在HW 组态中设置恒定总线循环时间和等时线模式的参数... 3-82

长沙工控帮教育科技有限公司整理

(11)

A5E00446503-01 xi

4 组态SIMATIC PC 站(基于 SIMATIC PC) ...4-1 4.1 创建和分配SIMATIC PC 站的参数 ...4-1 4.2 SIMATIC PC 站的插槽规则 ...4-4 4.3 比较：S7 站 - PC 站...4-4 4.4 从前版本的附加SIMATIC PC 组态 ...4-5 4.5 高亮显示将要在网络视图中组态的SIMATIC PC 站 ...4-6 5 保存，导入和导出组态...5-1 5.1 保存组态，并检查一致性...5-1 5.2 导入和导出组态...5-2 6 多个CPU 的同步操作 ...6-1 6.1 多值计算须知...6-1 6.1.1 多值计算的特点...6-2 6.1.2 何时使用多值计算...6-3 6.2 组态多值计算操作...6-4 6.2.1 组态用于多值计算操作的模块...6-5 6.2.2 显示CPU 分配 ...6-5 6.2.3 改变CPU 编号 ...6-6 6.3 编程CPU ...6-6 6.3.1 编程CPU ...6-6 7 在操作期间修改系统(CiR)...7-1 8 组态H 系统...8-1 8.1 组态H 系统 ...8-1 9 网关的站...9-1 9.1 在项目内连网站...9-1 9.2 子网和通讯节点的属性...9-2 9.3 网络组态规则...9-3 9.4 以太网地址分配...9-4 9.5 在网络视图中导入和导出站...9-7 9.6 如何组态并保存子网... 9-10 9.6.1 子网的组态步骤... 9-10 9.6.2 创建参数并将其分配给一个新的子网... 9-13 9.6.3 创建参数并将其分配给一个新的站... 9-14 9.6.4 创建和分配网络连接的参数... 9-15 9.6.5 创建参数并将其分配给一个新的DP 从站... 9-16 9.6.6 创建参数并将其分配给编程设备/PC、“其它”站以及 S5 站概述 ... 9-18 9.6.7 在网络组态中实现编程设备/PC 连接... 9-20 9.6.8 检查网络的一致性... 9-23 9.6.9 保存网络组态... 9-24 9.6.10 编辑网络组态的提示... 9-25 9.7 连网代表网关的站... 9-28 9.7.1 连网代表网关的站... 9-28 9.7.2 通过TeleService 或 WAN 连接到子网的编程设备/PC... 9-31 9.8 从不同的项目连网站... 9-33

长沙工控帮教育科技有限公司整理

(12)

10 组态连接... 10-1 10.1 组态连接的介绍... 10-1 10.2 通过以太网CP 组态通讯... 10-2 10.3 通过PROFIBUS CP 组态通讯 ... 10-3 10.4 各种连接类型须知... 10-4 10.5 连接资源分配须知... 10-7 10.6 容错S7 连接使用的连接资源 ... 10-12 10.7 不同连接类型的块... 10-17 10.8 使用连接表进行工作... 10-19 10.9 不一致连接... 10-21 10.10 显示连接状态... 10-22 10.11 在编程期间访问连接标识号... 10-23 10.12 组态连接:到同一项目中的伙伴 ... 10-24 10.12.1 在同一项目中连接伙伴的连接类型... 10-24 10.12.2 连接的创建规则... 10-26 10.12.3 组态SIMATIC 站中模块的连接 ... 10-26 10.12.4 插入一个新连接... 10-27 10.12.5 改变连接伙伴... 10-28 10.12.6 保留连接... 10-29 10.12.7 删除一个或多个连接... 10-30 10.12.8 复制连接... 10-30 10.12.9 组态SIMATIC PC 站的连接 ... 10-31 10.12.10 组态用于 SIMATIC PC 站的具有路由的 S7 连接 ... 10-33 10.12.11 将编程设备/PC 作为连接伙伴... 10-34 10.12.12 到 PG/PC 的 S7 连接 ... 10-34 10.12.13 到带 WinCC 的 PG/PC 的 S7 连接 ... 10-35 10.13 组态其它项目中的伙伴的连接... 10-36 10.13.1 其它项目中的伙伴连接类型... 10-36 10.13.2 组态项目间连接的基本步骤... 10-38 10.13.3 创建新的连接到未指定的伙伴... 10-39 10.13.4 创建到“其它站”、“PG/PC”、“SIMATIC S5 站”的连接... 10-41 10.14 保存连接... 10-41 10.14.1 保存连接... 10-41 11 组态全局数据通讯... 11-1 11.1 概述：全局数据通讯... 11-1 11.2 确定GD 资源的通讯能力 ... 11-3 11.2.1 确定GD 资源的通讯能力 ... 11-3 11.2.2 所需要的GD 包数目... 11-4 11.2.3 所需要的GD 环数目... 11-5 11.2.4 计算所需要的GD 环的例外情况... 11-7 11.3 进行发送和接收的条件... 11-9 11.3.1 进行发送和接收的条件... 11-9 11.3.2 扫描率和扫描周期之间的关系... 11-10 11.4 响应时间... 11-11 11.5 如何组态并保存全局数据通信... 11-12 11.5.1 全局数据通讯的组态步骤... 11-12 11.5.2 打开GD 表... 11-13 11.5.3 GD 表使用提示... 11-14 11.5.4 填写GD 表... 11-15 11.5.5 首次保存和编译GD 表 ... 11-16 11.5.6 输入扫描率... 11-18

长沙工控帮教育科技有限公司整理

(13)

A5E00446503-01 xiii

12 下载和上传... 12-1 12.1 下载组态到可编程控制器... 12-1 12.2 首次下载网络组态... 12-2 12.3 下载网络组态到可编程控制器... 12-4 12.4 下载到PC 站... 12-4 12.5 下载网络组态的改变部分... 12-5 12.6 下载全局数据组态... 12-7 12.7 从站中上载组态... 12-7 12.8 上传网络组态... 12-8 13 一个以上的用户编辑项目... 13-1 13.1 网络中的多用户组态... 13-1 13.1.1 设置工作站组态... 13-3 13.2 对未入网工作站进行单节点组态... 13-3 13.2.1 将多个S7 程序合并成一个程序... 13-3 13.2.2 复制具有消息属性的S7 程序 ... 13-4 14 在多项目环境中使用项目... 14-1 14.1 多项目须知... 14-1 14.2 多项目 - 要求和建议... 14-4 14.3 处理多项目... 14-7 14.4 在多项目中在线访问PLC...14-11 14.5 创建项目间子网... 14-13 14.6 在网络视图中显示已合并的子网... 14-17 14.7 组态项目间连接... 14-18 14.8 用于合并跨项目间连接的选项... 14-22 14.9 到未指定连接伙伴的S7 连接 ... 14-23 14.10 在多项目中调整项目... 14-23 14.11 归档并检索多项目... 14-24 15 调试和服务... 15-1 15.1 调试和服务... 15-1 15.2 如何调试PROFIBUS 节点 ... 15-1 索引

长沙工控帮教育科技有限公司整理

(14)

长沙工控帮教育科技有限公司整理

(15)

A5E00446503-01 1-1

1 用 STEP 7 组态硬件的基本原理

1.1 组态硬件介绍

组态

术语“组态”指的是在站窗口中对机架、模块、分布式I/O(DP)机架、以及接口子模块等进行排列。使用组态表表示机架，就像实际的机架一样，可在其中插入特定数目的模块。

在组态表中，STEP 7 自动给每个模块分配一个地址。如果站中的 CPU 可自由寻址 (意思是可为模块的每个通道自由分配一个地址，而与其插槽无关)，那么，您可改变站中模块的地址。

您可将您的组态任意多次复制给其它STEP 7 项目，并进行必要的修改，然后将其下载到一个或多个现有的设备中去。在可编程控制器启动时，CPU 将比较 STEP 7 中创建的预置组态与设备的实际组态。从而可立即识别出它们之间的任何差异，

并报告。

分配参数

术语“分配参数”含义如下：

• 为本地组态中和网络中的可编程模块设置属性。例如：CPU 是一个可编程模块。其监视狗时间就是您可设置的一个参数。

• 对主站系统(PROFIBUS)的总线参数、主站与从站参数进行设置

参数将下载给CPU 并由 CPU 传送给各自的模块。可方便地对模块进行替换，

因为在启动期间，自动将使用STEP 7 所设置的参数下载给新的模块。

长沙工控帮教育科技有限公司整理

(16)

用 STEP 7 组态硬件的基本原理

何时“组态硬件”？

S7 可编程控制器和模块的属性均可预先设置为缺省值，这样，在许多情况下，

您都不需要对其进行组态。

在下列情况下，组态是必需的：

• 如果您希望改变模块的缺省参数(例如，启用模块的硬件中断)

• 如果您希望组态通讯连接

• 对于具有分布式 I/O 的站(PROFIBUS DP)

• 对于具有多个 CPU(多值计算)或扩展机架的 S7-400 站

• 对于容错(H)可编程控制系统(可选择的软件包) 概述：组态与分配参数到本地组态的步骤

硬件配置的基本步骤组态分布式I/O(DP)

使用先前版本的STEP 7 编辑当前的组态

1.2 硬件配置的基本步骤

用于组态的窗口

组态可编程控制器会用到两个窗口：

• 为站结构放置机架的站窗口

• “硬件目录”窗口，可以从中选择所需要的硬件组件，如机架、模块以及接口子模块

显示中的组件信息

如果没有出现“硬件目录”窗口，可选择菜单命令视图 > 目录。该命令可打开、关闭

硬件目录的显示。

长沙工控帮教育科技有限公司整理

(17)

A5E00446503-01 1-3

1.2.1 组态站的基本步骤

无论站结构如何，总是按照下列步骤进行组态：

1. 在“硬件目录”中选择一个硬件组件。

2. 通过拖放操作，将选定组件复制到站窗口中。

下图说明了基本操作过程：

1.2.2 站窗口的布局

所插入/选择的机架的详细资料显示在站窗口的下部。这里还会以表单形式显示模块的订货号和地址。

装有模块的中央机架的表格结构如下(详细资料)：

长沙工控帮教育科技有限公司整理

(18)

1.2.3 代表机架的组态表

如果是本地组态，那么应该在机架中，挨着CPU 布置模块，随后可将模块排列在附加的扩展机架中。可以组态的机架的数目取决于所使用的CPU。

和在实际设备中的操作一样，可以使用STEP 7 排列模块。区别在于，在 STEP 7 中，机架是用“组态表”来表示的，该表的行数等于机架中用于插入模块的插槽数。

下图给出了一个实例，说明了如何将实际结构转换为组态表。组态表对应于所用的机架;STEP 7 会自动将机架编号放到名字前面的括号中。

实例：(0) UR 对应中央机架(通用机架)编号 0。

Configuration table (racks)

长沙工控帮教育科技有限公司整理

(19)

A5E00446503-01 1-5

1.2.4 设置组件属性

一旦在站窗口中排列了组件，那么始终以下列方式打开用于改变缺省属性的对话框 (参数或地址)：

• 双击该组件，或选择菜单命令编辑 > 对象属性。

• 鼠标右键：将光标移到组件上，按下鼠标右键，然后从弹出式菜单中选择对象属性命令。

CPU 属性

CPU 属性对系统特性具有特殊意义。在 CPU 的对话框中，可以设置下列各项，例如：启动特性、用于中断的本地数据区及优先级、存储区、保持性能、时钟存储器、保护级别以及密码 - 仅举其中一小部分实例。STEP 7“了解”可以设置的内容以及设置范围。

在CPU 的“常规”标签页中，或通过 CPU 接口属性，可以将参数分配给接口(例如，MPI 或集成 PROFIBUS-DP 接口)。通过这些对话框，还可以访问要与 CPU 连接的相应子网的属性对话框。

分配参数的其它方法

对于S7-300 和 S7-400 可编程控制器，可以在用户程序中为某些模块设置参数 (例如，模拟量模块)。为此，需在用户程序中调用系统功能(SFC)WR_PARM、

WR_DPARM 和 RM_MOD。暖启动之后这些设置将丢失。

可在S7-300 和 S7-400 系统软件、系统和标准功能参考手册中获得关于系统功能的 更多详细信息。

对于M7-300 和 M7-400 可编程控制系统，可以在 C 程序中设置信号模块的参数。

为此，需在C 程序中调用 M7 API 功能“M7StoreRecord”。该功能将参数传送到一个

信号模块。

可在M7-300 和 M7-400 系统软件手册中获得关于 M7 API 功能的更多信息。

长沙工控帮教育科技有限公司整理

(20)

1.2.5 您应该了解的插槽规定和其它规则

STEP 7 为您进行站组态提供支持，因此，举例来说，如果不能将模块插入到您要插入的插槽，通常会立刻显示一条消息。

从STEP 7 V5.2 开始，假如您已经把监视器的显示设为 256 色以上，那么一眼就可以看出可供使用的模块插槽。当您在硬件目录中选择了一个模块，并且该模块可以插入到已组态的模块机架中时，所有可以用来插入该模块的插槽都会使用彩色来高亮显示。这种特性提高了组态效率。

另外，由于会自动进行地址范围检查，就不会出现重复分配地址的情况。

在这个连接中，请注意窗口下边缘处的状态栏以及所显示的、用于对某个操作的原因、影响进行具体说明的消息。您也可以使用在线帮助来取得该消息的附加信息。

其它附加的临时性规则(针对特定版本)，如由于个别模块的功能限制所引起的对您所能使用的插槽的限制，则未加以考虑。因此，请一定要查阅模块的文档或当前产品信息。

长沙工控帮教育科技有限公司整理

(21)

A5E00446503-01 1-7

1.2.6 概述：组态与分配步骤

要求

您必须已经在SIMATIC 管理器中打开了一个项目或者已经创建了一个新项目。

基本步骤

为组态和分配参数到某个结构，操作步骤如下：

Create a station

Call up the application "Configuring Hardware"

Determine module properties Arrange racks

Save configuration

Download configuration to the programmable logic controller

Arrange modules

结论

就像常常在Windows 应用程序中用到的一样，可以通过拖放将 STEP 7 中的所有组态集中在一起。可以在STEP 7 在线帮助中找到关于处理和建立实际设备组态的详细

信息，例如，如何组态到扩展机架的连接，或如何组态特殊组件。

长沙工控帮教育科技有限公司整理

(22)

1.2.7 自定义硬件目录

除了STEP 7 所提供的标准硬件目录以外，您可定制您“自己的”目录。这将导致产生许多不同的目录配置文件。每个新的目录配置文件将以所有模块/组件的标准硬件目录为基础，该目录的配置文件被称作“标准”；可为您自己创建的目录配置文件设置自己的名称。

实例：您可创建一个目录配置文件，该文件仅包含您当前正在使用的模块。

从STEP 7 V5.0，Service Pack 3 起，除了使用“标准”配置文件以外，还可使用下列目录配置文件：

• 当前的模块(例如，1999 年 11 月或 2000 年 7 月版)

在该配置文件中，没有任何“旧的”模块可供使用(仅适用于当前订货号)

• SIMATIC Outdoor(例如，1999 年 11 月或 2000 年 7 月版)

该配置文件仅提供了当前可在扩展的环境条件(允许更高的机械应力和扩展的气候条件)中使用的模块

步骤

1. 选择菜单命令选项 > 编辑目录配置文件。

在打开的应用程序中，将显示两个目录配置文件：“标准”配置文件和一个尚未包括任何组件的“空白”配置文件。

2. 从标准配置文件窗口中拖动所需要的文件夹和模块，并将其拖放到空白配置文件窗口中。也可使用菜单命令插入 > 文件夹对结构进行调整，以满足您自己的需要。

3. 使用菜单命令文件 > 另存为；对新的目录配置文件进行保存；为新的配置文件 选择一个合适的名称。

新建的配置文件的名称将出现在“配置文件”列表框中的硬件目录里，并可对其进行选择。

GSD 文件将只更新“标准”配置文件

随后，通过GSD 文件安装的 DP 从站将只会添加到“标准”配置文件的其它现场设备文件夹中，而不会包含在您自己创建的目录配置文件中。

长沙工控帮教育科技有限公司整理

(23)

A5E00446503-01 1-9

1.2.8 搜索硬件目录

如果知道显示在硬件目录信息文本中的组件订货号或功能名称，那么可以搜索该组件。

硬件目录的上部分包含一个“搜索”框。

步骤

1. 在硬件目录中选择和输入

2. 输入一个搜索术语，比如订货号的第一部分 6ES7 331。

3. 根据情况点击“向下搜索”或“向上搜索”，开始搜索。

向下搜索向上搜索

STEP 7 定位到搜索词第一次出现的位置。如果搜索的组件位于未打开的或可视区以外的文件夹中，那么文件夹自动打开，并移动到可视区中。

STEP 7 保存所输入的搜索术语。此后可以轻松地从搜索工具的下拉列表中再次选择。

在搜索框中可以输入哪些内容

可以在搜索框中输入任何测试、信息文本、目录条目或订货号。

搜索不区分大小写。

不支持通配符(*, ?,...)。

还可以输入一个较大/完整搜索词的一部分(如 331)。

必须按硬件目录所示输入空格、制表符或连字号；否则找不到要搜索的条目 (即，必须注意订货号中的空格与连字号的区别！)。

长沙工控帮教育科技有限公司整理

(24)

1.3 编辑站组态的提示

将“硬件目录”窗口停放在站窗口一侧

为了防止“硬件目录”窗口遮住工作站窗口的内容，可以将它“停放”在站窗口的一侧；即在那里放置并固定。在硬件目录中双击“配置文件”列表框上面的区域。

要释放“停放”的窗口，可再次双击该区域。

可以在未停放该窗口时，改变“硬件目录”窗口的大小。

识别可用的插槽

从STEP 7 V5.2 版本起，倘若监视器显示设为大于 256 色，则可以很容易地识别出模块的可用插槽。如果在硬件目录中选择一个模块，且该模块可插入已组态的机架中，那么该模块的可用插槽以高亮颜色显示。该特性使得组态变得更快、

更简单。

在组态表中选择数行

如果希望在组态表中选择数行，以便复制(例如，使用弹出式菜单命令“复制”)或删除

(例如，使用弹出式菜单命令“删除”)大量模块，或插入大量相同类型的模块，那么请按如下执行：

要选择所有行：选择菜单命令编辑 > 选择 > 全部。

要选择一组连续的行：点击要选择组的第一行。

按住SHIFT 键，然后点击要选择组的最后一行。

要选择数行：按住CTRL 键，然后点击要选择的每一行。

如果在插入时没有违反插槽规则，那么还可以不受站限制地插入复制的模块。

处理复杂站

例如，如果有一个具有大量机架的复杂站结构，那么可将组态表设为最小。

1. 选择组态表。

2. 按下鼠标右键，并在弹出式菜单中选择菜单命令最小化。

还可以使用菜单命令选项 > 自定义来设置该总览。

长沙工控帮教育科技有限公司整理

(25)

A5E00446503-01 1-11

在视图中自动排列机架

使用菜单命令视图 > 自动排列，可使 STEP 7 自动排列当前视图。

在硬件目录中显示可插入的(“插入式”)组件

如果已经在机架中选择了一个插槽，则可使用菜单命令插入 > 插入对象或

插入 > 改变对象来显示可插入的模块选项。该方法可以免去在硬件目录中的搜索。

可从当前目录配置文件所有可用的模块中进行选择。

1.3.1 交换和移动模块

不仅复制或删除组件、而且移动和更换组件都可以调整已存在的组态。

移动模块

可以通过简单的拖放，将模块或其它组件移动到站内其它有效插槽中。

更换模块

如果已创建了组态，并希望用另一个模块来更换其参数已经先行指定的模块(例如，

CPU 或模拟模块)，而不“丢失”所分配的参数或连接组态，那么按如下步骤操作：

1. 将新模块(例如，CPU)拖到包含希望替换的模块的插槽。

2. 在显示的对话框中确认希望替换的模块。

如果显示“插槽已被占用”消息，必须先使用菜单命令选项 > 定制并选择“启用模 块更换”选项来激活功能。

另一种方法：

为模块机架选好插槽后，可以打开右键快捷菜单(右击)插入对象或更换对象，以便查看您可以插入的模块的列表。此特性使您免于在硬件目录中搜索。从在当前可用的目录配置文件中列出的所有模块中选择。

只能更换“兼容”模块。如果模块不兼容，必须删除旧模块，插入新模块，并再次为它分配参数。STEP 7 使用合适的消息以确认更换不兼容模块的尝试。

实例：不能用分配了参数的CPU 来更换具有新订货号的 CPU - 新模块会采用全部参数分配(例如，MPI 地址)。

长沙工控帮教育科技有限公司整理

(26)

1.3.2 更换机架，C7 设备和 DP 从站

从STEP 7 V5.1 Service Pack 1 起，如果组态了一个站，并将地址和参数分配给了 SIMATIC 400 机架、C7 控制系统或 DP 从站中的模块，如果维持了模块排列和设置，就可以更换机架。在这种情况下，C7 控制系统和 DP 从站被认为是机架。

更换机架与只具有一个机架类型(标准导轨)的 SIMATIC 300 系统无关。

何时更换机架有意义？

如果只能在别的机架的帮助下来扩展功能，则有必要更换SIMATIC 400 站的机架。

• 用具有冗余能力的电源替换没有冗余能力的电源，但旧机架不支持。

• 用“长”机架(18 插槽)替换“短”机架(9 插槽)，以便插入另外的模块。

对于组态为扩展机架(具有 Receive-IM 的 UR 或 ER)的机架，Receive-IM 会自动放置在最后的插槽中。

• 原先用长机架组态的站，因为空间的原因，必须组态在短机架上。

但是，对于组态为扩展机架(具有 Receive-IM 的 UR 或 ER)的长机架，

不允许更换。

在下列情况下，总是需要更换C7 控制系统：

• 旧的 C7 控制系统要被新系统(订货号具有更高功能状态，更新的固件版本)代替

• 旧的 C7 控制系统的功能性将被扩展(新的 C7 控制系统具有更多集成模块)。

步骤

如果希望更换站组态中已安装了模块、C7 控制系统或 DP 从站的机架，按如下步骤操作：

1. 在站组态中，选择希望更换的组件(例如，机架)。

2. 在硬件目录窗口中，选择与所选择的组件兼容的(参见下面)、但是订货号不同的组件。不能更换完全相同的组件。

对于DP 从站，从硬件目录窗口选择用于更换从站接口模块(例如，IM 153-2)。

3. 在硬件目录中双击要用的组件。

如果组件是兼容的，就进行更换，并且采用原先组态好的组件的模块及其地址和参数(尽量)。

如果使用拖放操作将组件从硬件目录窗口移动到要更换的组件，也可进行更换。

长沙工控帮教育科技有限公司整理

(27)

A5E00446503-01 1-13

机架何时“兼容”？

只有遵守下列基本规则，SIMATIC 400 站的机架才能用另一个机架更换。如果不遵守一个或多个基本规则，STEP 7 不允许更换，并终止更换步骤，发出错误消息，

给出终止原因的有关消息。

• 分段的机架(CR2)不能与不分段的机架(例如 UR1)更换，反之亦然。

• 必须能够将所有要更换的机架模块插入新机架；也就是说，将模块插入新机架时不能违反任何插槽规则。

实例1：试图用 ER1 扩展机架来替换带 CPU 的 UR1 机架是不允许的。在 ER1 中插入

CPU 违反了一条插槽规则 - CPU 不能插入 ER1。

实例2：试图用通用机架(例如，UR1)来替换 S7-400 站中的分段中央机架(CR2)是不允许的。来自两个段的模块的插槽不能唯一地分配给不同的、不分段的机架中的插槽。反之亦然。因此，例如，CR2 机架只能由订货号不同的 CR2 机架替换，才可能插入冗余电源模块，而无需再次输入其余组态。

C7 控制系统何时“兼容”？

C7 控制系统包含集成模块(CPU 和 I/O)，并且，如果遵守下列规则，可以换成其它系统：

• 对于新 C7 控制系统的每个插槽(组态表中的行)，旧 C7 控制系统中的相应插槽满足下列条件：

- 没有模块

- 具有完全相同的或可更换的模块(同样适用于 CPU)

• 新 C7 控制系统的集成模块与旧 C7 控制系统的一样多或者更多。

DP 从站何时“兼容”？

如果DP 从站可以更换，则它们只能在相同的系列内更换，例如，ET 200M 系列。

DP 从站也可以在 NetPro 中显示；不过，它们只能在组态硬件应用中更换。

适用于机架的基本更换规则也同样适用于模块化DP 从站：插入模块的数目必须在新DP 从站中有位置，新 DP 从站必须提供旧 DP 从站的功能。

如果组态了由一个以上站使用的功能，如DP 从站之间的直接数据交换，必须向新的DP 从站提供此组态。

长沙工控帮教育科技有限公司整理

(28)

下表提供了关于各个从站系列的信息：

DP 从站的类型 可更换更换条件

其属性由GSD 文件指定的

DP 从站(附加信息...)

否 -

DP-As-i Link 否 -

DP/PA 链接是不能超过的DP 主站的最大组态(I/O 地址空间，

插槽的数目)

冗余操作的DP/PA link 只能更换为可以冗余操作的

DP/PA link。

ET 200L SC 和 IM SC 是必须能够将所有已插入的模块放入新的DP 从站。

ET 200M(IM 153-x) 是以下情况下不能更换：

• 对于旧的ET 200M，“在操作期间改变模块”功能

被

激活，而新ET 200M 不支持该功能

• 具有自己的MPI 地址的 CP/FM(例如，FM 353)

• 模块插入到旧ET 200M 中，不能插入到新 ET 200M

中

• 旧的ET 200M 能冗余操作，而新 ET 200M 不能冗余操作。

ET 200S(IM 151-1) 是不能用IM 151/CPU 更换

ET 200S(IM 151/CPU) 是不能用IM 151-1 更换

ET 200X(

X-BM 141..、X-BM 142..)

是必须能够将所有已插入的模块放入新的DP 从站。

X-BM 143/DESINA 不能换成其它 ET 200X 基本模块，

反之亦然

不能用X-BM 147/CPU 更换

ET 200X BM 147/CPU 是不能用X-BM 141...、X-BM 142...和 X-BM 143...更换

哪些DP 从站由 GSD 文件指定？

例如，其属性由GSD 文件(设备数据库文件)指定的 DP 从站位于硬件目录中的“其它现场设备”文件夹中，也可位于“CP 342-5 作为 DP 主站”文件夹中。可以通过在“订货号”行中、或在“DP 从站属性”对话框的“常规”标签中指定 GSD 文件或类型文件来识别DP 从站(也称为“标准从站”)。

长沙工控帮教育科技有限公司整理

(29)

A5E00446503-01 1-15

1.3.3 显示硬件目录中的组件信息

在HW Config 中，您可访问因特网上与模块和组件有关的信息。

要求

编程设备(PG)具有因特网连接，并安装了因特网页面浏览器。

在因特网上存在着可供使用的模块信息。(可供使用的信息的精确程度将取决于模块以及您查找信息的时间)。

您已在HW Config 中激活了该功能(菜单命令选项 > 自定义)，并选择和发现了一个 有效的因特网页面。

步骤

1. 在硬件目录或模块机架中，选择您需要其信息的组件。

2. 右击鼠标，显示具有下列选项的关联菜单：

产品支持信息 FAQ

如果因特网页面可供使用，那么，它将包含与所选择的组件有关的FAQ 或产品信息链接。

其它信息源

组件属性页的帮助页面或消息上的相关模块帮助也可链接至“更多信息和FAQ”。

STEP 7 将自动搜索因特网上的适当信息。搜索结果将显示在浏览器中。

长沙工控帮教育科技有限公司整理

(30)

1.3.4 安装硬件更新

从STEP 7 V5.2 起，您可日后安装硬件目录中的组件。

采用该方式，您无需安装新的服务包，即可在当前版本的STEP 7 中使用单个组件，例如新CPU 或新 I/O 设备。

关于硬件更新的基本信息

安装HW 更新有下列两个步骤：

• 从因特网下载更新或从 CD 中将更新复制到适当的文件夹。

• 安装已下载或复制的 HW 更新。

一旦完成这一操作，这些日后安装的组件就会出现在硬件目录的“标准”目录配置文件中。如果必要，您可采用该过程来编辑用最新版本的STEP 7 创建的站。

要求

您必须设置到“HW 更新”存储文件夹的因特网地址和路径。为了进行这些设置，

可点击“自定义”按钮，打开组态HW 更新过程的对话框。

您必须具有一个可用于下载更新的因特网连接。

步骤

1. 选择菜单命令选项 > 安装 HW 更新。

2. 在出现的对话框中，指定 HW 更新是从因特网上下载，还是从 CD 上复制，

或是您

希望安装已经下载的更新(可选)

3. 选择要安装的组件并点击“安装”按钮。

显示已使用最新STEP 7 版本或选项包组态的模块

长沙工控帮教育科技有限公司整理

(31)

A5E00446503-01 2-1

2 组态中央机架

2.1 模块排列规则(SIMATIC 300)

2.1.1 模块排列规则(SIMATIC 300)

基本规则

模块必须无间隙地插入到机架中。

例外：对于只有一个机架的安装，组态表里的一个插槽必须保持为空(为接口模块保留)。对于 S7-300，它为槽 3，而对于 M7-300，它为模块组后的那个槽(槽 3、4、5 或6)。在实际的组态中，将不会有间隙，因为背板总线将被中断。

Keep slot empty S7-300

长沙工控帮教育科技有限公司整理

(32)

组态中央机架

槽的规则(S7-300) 机架 0：

• 插槽 1：仅适用于电源(例如，6ES7 307-...)或为空

• 槽 2：仅适用于 CPU(例如，6ES7 314-...)

• 槽 3：接口模块(例如，6ES7 360-.../361-...)或为空

• 槽 4 - 11：信号或功能模块、通讯处理器或为空。

机架1 - 3：

• 插槽 1：仅适用于电源模块(例如，6ES7 307-...)或为空

• 槽 2：为空

• 槽 3：接口模块

• 槽 4 - 11：信号或功能模块、通讯处理器(取决于插入的接口模块)或为空。

插槽规则和其它规则须知

占位模块的特殊规则(DM 370 占位模块) 数字仿真模块特殊规定(SIM 374 IN/OUT 16) M7-300 的特殊规则

2.1.2 占位模块的特殊规则(DM 370 占位模块)

占位模块(DM 370 占位模块)是这样一种模块，它代替随后要使用的模块插入到插槽中。

根据开关设置，这种模块既可以为模块保留地址空间，也可以不保留。例如，为数字量输入/输出模块保留地址空间，而对接口模块则不保留。

DM 370 占位模块上的开关设置含义 订货号

A 可以保留地址空间。

模块化DP 从站 ET 200M 中的模块：保留地址空间的0 字节。

6ES7 370-0AA00-0AA0

NA 不保留地址空间。无

(模块“不可见”；未组态)

长沙工控帮教育科技有限公司整理

(33)

A5E00446503-01 2-3

2.1.3 数字仿真模块的特殊规则(SIM 374 IN/OUT 16)

SIM 374 IN/OUT 16 数字仿真模块可用于仿真数字量输入和输出。

在“硬件目录”窗口中找不到该模块。您必须将想要仿真的模块放入组态表，而不是放入SIM 374。

SIM 374 IN/OUT 16 的开关设置 要放入的模块

16xOutput 6ES7322-1BH00-0AA0

8xOutputx 8Input 6ES7323-1BH00-0AA0

16xInput 6ES7321-1BH00-0AA0

2.1.4 M7-300 的特殊规定

在组态M7-300 模块组时，模块组中的每一个模块都会占用一个插槽。

如果模块组中的第一个模块是M7-300 CPU，那么，模块组后面的那个插槽要么被接口模块占用，要么闲置。

模块组(M7-300)

当利用扩展模块(EXM)或海量存储模块(MSM)来扩展 M7 CPU 或 M7 FM(功能模块) 时，就形成了M7-300 模块组。该模块组中的所有模块都通过 AT-ISA 总线相互连接，从而形成了实际上的自动化计算机。

首先在组态表中排列基本模块(M7 CPU 或 M7 FM)，接着排列扩展模块。否则就无法插入扩展模块。

在模块组(M7-300)中排列模块。

模块组会产生新的插槽规则：

• M7 CPU 或可扩展的 M7 FM 总是模块组中的第一个模块。

• 海量存储模块(只能插入一个)总是模块组中的最后一个模块。

• 扩展 M7 CPU 或 M7 FM 所使用的模块(MSM 或 EXM)不能超过三个。文档中记录了可以用于M7 FM

的扩展模块的允许数目。

长沙工控帮教育科技有限公司整理

(34)

2.2 模块排列规则(SIMATIC -400)

2.2.1 模块排列规则(SIMATIC -400)

S7-400 的机架上模块的排列规则取决于安装的机架类型。

中央机架

下列规则适用：

• 仅在槽 1 中插入电源模块(例外：有冗余能力的电源模块)

• 最多插入六个接口模块(发送 IM)，带电力传输的情况下不超过两个

• 使用接口模块，最多连接 21 个扩展机架到中央机架

• 连接不超过一个带有电力传输的扩展机架到发送 IM 的接口(与 IM 461-1 连接的 IM 460-1);

• 最多连接四个不带有电力传输的扩展机架(IM 460-0 同 IM 461-0 或 IM 460-3 同 IM 461-3)。

扩展机架

• 仅在槽 1 中插入电源模块

• 仅在最右边的槽(槽 9 或槽 18)中插入接口模块(接收 IM)。

• 通讯总线模块只应当插入到编号不大于 6 的扩展机架中(否则，不能对其进行寻址)。

长沙工控帮教育科技有限公司整理

(35)

A5E00446503-01 2-5

2.2.2 有冗余能力的电源模块(S7-400)的特殊规则

有冗余(备用)能力的电源模块可以在一个机架中插入两次。这些模块可以根据它们在

“硬件目录”窗口中的信息文本进行识别。

请注意下列规则：

• 只能将有冗余能力的电源模块插入到专供这种模块使用的机架(可根据

“硬件目录”窗口中的较高的订货号和信息文本来识别)。

• 只有专门用于有冗余能力的电源模块的 CPU 才能使用该模块；不能用于该用途的CPU(例如旧型号的模块)在组态时会遭到拒绝。

• 有冗余能力的电源模块必须插入插槽 1 和紧随其后的插槽(不得有间隔)。

• 有冗余能力和没有冗余能力的电源模块不能插入同一个机架(不得有“混合”

组态)。

2.2.3 M7-400 的特殊规则

当利用扩展模块(EXM、ATM)或海量存储模块(MSM)来扩展 M7 CPU 或 M7 FM 时，

就形成了M7-400 模块组。

首先在组态表中排列基本模块(M7 CPU 或 M7 FM)，接着排列扩展模块。否则就无法插入扩展模块。

在模块组(M7-400)中排列模块。

• 插入的海量存储模块(MSM)不能超过一个。

• 扩展 M7 CPU 所有的模块(EXM、ATM 或 MSM)不能超过三个。

• 模块组中的模块只能按照下列顺序排列在 M7 CPU 的右边：

- EXM 模块(一个或多个) - MSM 模块

- ATM 模块(一个或多个)。

长沙工控帮教育科技有限公司整理

(36)

2.2.4 PROFIBUS-DP 接口子模块(M7-400)的特殊规则

如果您想在M7-400 可编程控制器中使用 PROFIBUS-DP 接口子模块(例如作为 DP 主站的IF 964-DP)，那么，应该注意下列事项：

• 这个接口子模块下的 CPU、FM 或 EXM 口中不能再插入其它接口子模块。

• 不能使用这个接口子模块下的 CPU、FM 或 EXM 的任一接口。

原因：PROFIBUS 总线连接器把下面的模块插槽或接口覆盖了。

建议：只能在CPU、FM 或 EXM 最下方或者左下方的模块插槽中插入一个 PROFIBUS-DP 接口子模块。

长沙工控帮教育科技有限公司整理

(37)

A5E00446503-01 2-7

2.3 如何组态中央机架

2.3.1 创建一个站

要求

必须已经打开了SIMATIC 管理器，并且已经打开了一个项目或者已经创建了一个新项目。

步骤

只能直接在项目下创建站。

1. 在项目窗口的左半部中选择项目。

2. 选择菜单命令插入 > 站 > SIMATIC 300 站或... > SIMATIC 400 站。

使用预置的名称创建站。您可以自己用更相关的名称来替代这个站名。

启动应用程序，进行硬件组态

2.3.2 启动应用程序，进行硬件组态

要求

必须已经创建了一个站(SIMATIC 300、SIMATIC 400)。

步骤

1. 在项目窗口中选择“站”对象，这样就可以在站窗口的右半部分看到“硬件”对象。

“站”对象 2. 双击“硬件”对象。

“硬件”对象

长沙工控帮教育科技有限公司整理

(38)

此外，还可以选择“站”对象，然后选择菜单命令编辑 > 打开对象。

结果：屏幕上出现一个站窗口和模块目录(如果您最后一次退出该应用程序时它是打开的)。可以按照站结构来放置机架和其它组件；从模块目录(“硬件目录”

窗口)中选择该站结构所需要的组件。

打开更多的站

使用菜单命令站 > 新建，可以在同一个项目中对另一个站进行组态；使用站 > 打开，可以打开一个已经存在的(离线的)站组态，以便进行编辑。

2.3.3 排列中央机架

要求

必须已经打开站窗口，且必须已经制定了站的硬件组态方案。

步骤

1. 从“硬件目录”窗口中，为您的组态选择合适的中央机架(“机架”)；例如，如果在

SIMATIC 300 中，就选择导轨，如果在 SIMATIC 400 中，就选择通用机架 (UR1)。

2. 将机架拖放到站窗口中。

机架以小型组态表的形式出现在站窗口的上半部分。在该窗口的下部出现的是机架的详细信息以及附加信息，如订货号、MPI 地址以及 I/O 地址。

取代步骤1 和步骤 2 的另一做法是，在“硬件目录”窗口中双击机架。
