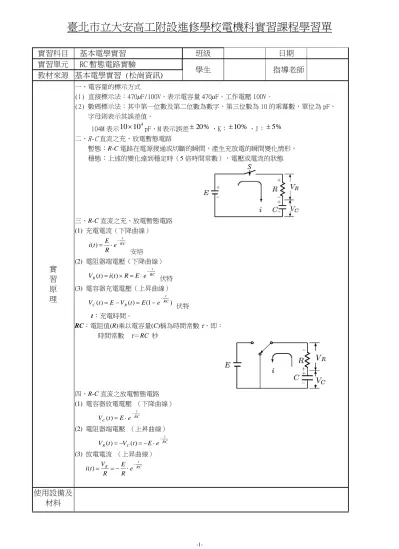

臺北市立大安高工附設進修學校電機科實習課程學習單

實習科目 基本電學實習 班級 日期

實習單元 RC 暫態電路實驗

學生 指導老師

教材來源 基本電學實習 (松崗資訊)

實 習 原 理

一、電容量的標示方式

(1) 直接標示法：470F/100V，表示電容量 470F，工作電壓 100V。

(2) 數碼標示法：其中第一位數及第二位數為數字，第三位數為 10 的乘冪數，單位為 pF，

字母則表示其誤差值。

104M 表示

10  10

 20 %

 10 %

 5 %

暫態：R-C 電路在電源接通或切斷的瞬間，產生充放電的瞬間變化情形。

穩態：上述的變化達到穩定時（5 倍時間常數），電壓或電流的狀態

三、R-C 直流之充、放電暫態電路 (1) 充電電流（下降曲線）

RC t

R e t E

i( )  ^

安培 (2) 電阻器端電壓（下降曲線）

^RC

t

R t i t R E e

V ( ) )(    ^ 伏特 (3) 電容器充電電壓（上昇曲線）

^{( ) ( ) (1 )}

RC t R

C t E V t E e

V     ^

伏特 t：充電時間。

RC：電阻值(R)乘以電容量(C)稱為時間常數，即：

時間常數 ＝RC 秒

四、R-C 直流之放電暫態電路 (1) 電容器放電電壓 （下降曲線）

RC t

C t E e

V ( )  ^

(2) 電阻器端電壓 （上昇曲線）

RC t C

R t V t E e

V ( ) ( )  ^ (3) 放電電流 （上昇曲線）

RC t

R e

R E R t V

i( )   ^

使用設備及

材料

-2-

實習

項目 實 習 活 動 實 習 結 果

實習 1

1.將圖中電路接線在麵包板上,並完成 實驗觀察。

1.請觀察線路之電流，電阻及電容兩端之電壓變化

Step1：電容兩端之電壓變化

Step2：電阻兩端之電壓變化

Step3：線路之電流變化

實習 2

1. 請觀察線路之電流，電阻及電容兩端之電壓變化

Step1：電容兩端之電壓變化

Step2：電阻兩端之電壓變化

Step3：線路之電流變化

作業 練習

題目 計算過程

1. 如圖所示，R = 6k  ，C = 1



則時間常數等於多少？

2. 如圖所示，若電路已達穩態，當 t = 0 時，開關 S 由 1 到 2，則V^R 值為多少伏特？
