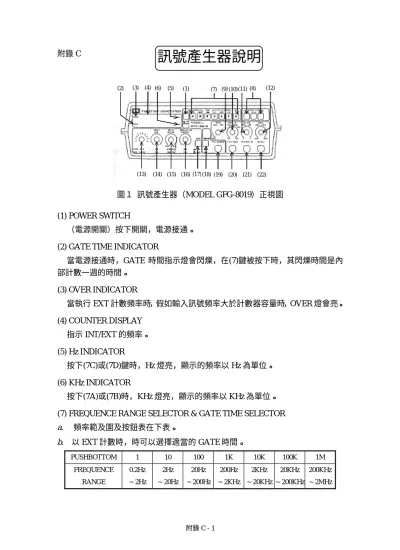

附錄 C
訊號產生器說明
(2) (3) (4) (6) (5) (1) (7) (9)(10)(11) (8) (12)
(22) (21) (20) (17) (18) (19)
(16) (15) (14) (13)
圖１ 訊號產生器（MODEL GFG-8019）正視圖
(1) POWER SWITCH
（電源開關）按下開關，電源接通。
(2) GATE TIME INDICATOR
當電源接通時，GATE 時間指示燈會閃爍，在(7)鍵被按下時，其閃爍時間是內 部計數一週的時間。
(3) OVER INDICATOR
當執行 EXT 計數頻率時，假如輸入訊號頻率大於計數器容量時，OVER 燈會亮。
(4) COUNTER DISPLAY 指示 INT/EXT 的頻率。
(5) Hz INDICATOR
按下(7C)或(7D)鍵時，Hz 燈亮，顯示的頻率以 Hz 為單位。
(6) KHz INDICATOR
按下(7A)或(7B)時，KHz 燈亮，顯示的頻率以 KHz 為單位。
(7) FREQUENCE RANGE SELECTOR & GATE TIME SELECTOR a. 頻率範及圍及按鈕表在下表。
b. 以 EXT 計數時，時可以選擇適當的 GATE 時間。
PUSHBOTTOM 1 10 100 1K 10K 100K 1M FREQUENCE
RANGE
0.2Hz
∼2Hz
2Hz
∼20Hz
20Hz
∼200Hz
200Hz
∼2KHz
2KHz
∼20KHz
20KHz
∼200KHz
200KHz
∼2MHz
附錄 C - 1
(8) FUNCTION SELECTOR
按下此三種波形的按鈕之一，才會有訊號輸出。
(9) SYMMETRIC AND INVERSE
a. 旋轉此鈕，可改變輸出波形的對稱性，在 CAL 位置時，輸出波形是對稱性的。
b. 拉起此鈕，輸出波形即反相。
(10) TTL / CMOS SELECTOR
按下此鈕，(20)輸出接頭會輸出適合 TTL 的波形。
當拉起此鈕後，將(20)輸出接頭接到示波器，並轉動旋鈕，可看出 CMOS 輸出 會有 5~15 伏特的變化。
(11) DC OFFSET CONTROL
若此鈕被按下，則 DC OFFSET 由內部電路決定。當拉起此鈕時，則我們能夠設 定任何 DC 波形的位準在±10 伏特之間。當順時針方向旋轉時，可看出正的 DC 位 準；若反時針旋轉，則可看出負的 DC 位準。
(12) OUTPUT AMPLITUDE CONTROL WITH ATTENUATION OPERATION 順時針旋轉此鈕將有最大輸出，而反時針旋轉則以－40dB（100 倍）的衰減輸 出；也可拉起旋鈕，可看到-20bB（10 倍）的衰減輸出。
(13) MANU. / SWEEP SELECTOR AND FREQUENCE ADJUSTMENT
將旋鈕壓下並順時針方向轉動，將可看到最大頻率輸出，當反時針旋轉得最小 頻率輸出。拉起旋鈕會自動掃描，並轉動此鈕，可決定它的上限頻率。
(14) SWEEP TIME CONTROL AND LIN / LOG SELECTOR
a. 當順時針方向旋轉時，掃描時間將可調整到最大，當反時針方向旋轉，可調到 最小。
b. 將旋鈕壓下，則輸出為線性掃描的操作方式，當選擇 LOG 時，其輸出則不為線 性的。
(15) SWEEP WIDTH & CONTROL MOD ON / OFF SELECTOR a. 掃描寬度的控制，可從 0 到 1,000 次。
b. 拉起旋鈕，輸出可由內部 400Hz 的正弦波或外部(21)接頭的輸入訊號來調整。
(16) MODULATION CARRIER AND AM / FM SELECTOR
a. 可調整調變比例，當順時針旋轉時，將可得到最大，反時針旋轉時，會得到最 小。
b. 按下旋鈕，以 AM 形式輸出，拉起旋鈕，則以 FM 形式輸出。
附錄 C - 2
(17) INT / EXT MOD SELECTOR
按下此按鍵，由外部控制（外部訊號由接頭(21)輸入），再按一下此鍵則變為內 部調整。
(18) INT / EXT COUNTER SELECTOR
按下此開關是由外計數頻率（輸入訊號接(19)接頭），再按一下，則變為由內部 計數頻率。
(19) EXT. COUNTER INPUT TERMINAL 可計數外部輸入訊號的頻率。
(20) TTL / CMOS OUTPUT TERMINAL TTL/CMOS 訊號輸出。
(21) VCF / MOD INPUT TERMINAL
輸入需要的訊號，以便作"電壓控制頻率"的操作。
(22) MAIN OUTPUT TERMINAL 主要訊號輸出。
附錄 C - 3
