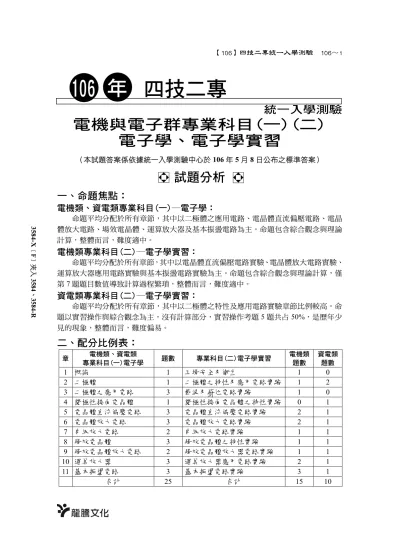

四技二專

【106】四技二專統一入學測驗 106～

1

四技二專

統一入學測驗

電機與電子群專業科目(一)(二) 電子學、電子學實習

（本試題答案係依據統一入學測驗中心於106 年 5 月 8 日公布之標準答案）

試題分析

一、命題焦點：

電機類、資電類專業科目(一)─電子學：

命題平均分配於所有章節，其中以二極體之應用電路、電晶體直流偏壓電路、電晶 體放大電路、場效電晶體、運算放大器及基本振盪電路為主。命題包含綜合觀念與理論 計算，整體而言，難度適中。

電機類專業科目(二)─電子學實習：

命題平均分配於所有章節，其中以電晶體直流偏壓電路實驗、電晶體放大電路實驗、

運算放大器應用電路實驗與基本振盪電路實驗為主。命題包含綜合觀念與理論計算，僅 第7 題題目數值導致計算過程繁瑣，整體而言，難度適中。

資電類專業科目(二)─電子學實習：

命題平均分配於所有章節，其中以二極體之特性及應用電路實驗章節比例較高。命 題以實習操作與綜合觀念為主，沒有計算部分，實習操作考題5 題共占 50%，是歷年少 見的現象，整體而言，難度偏易。

二、配分比例表：

章 電機類、資電類

專業科目(一)電子學 題數 專業科目(二)電子學實習 電機類

題數

資電類 題數

1 概論 1 工場安全及衛生 1 0

2 二極體 1 二極體之特性及應用電路實驗 1 2 3 二極體之應用電路 3 截波及箝位電路實驗 1 0 4 雙極性接面電晶體 1 雙極性接面電晶體之特性實驗 0 1 5 電晶體直流偏壓電路 3 電晶體直流偏壓電路實驗 2 1 6 電晶體放大電路 3 電晶體放大電路實驗 2 1 7 串級放大電路 2 串級放大電路實驗 1 1 8 場效電晶體 3 場效電晶體之特性實驗 1 1 9 場效電晶體放大電路 2 場效電晶體放大器電路實驗 1 1 10 運算放大器 3 運算放大器應用電路實驗 2 1 11 基本振盪電路 3 基本振盪電路實驗 3 1

合計 25 合計 15 10

106 年

358 4-X

F

3584

3584 -R

106～

2

電機類、資電類專業科目(一)─電子學：

____ 1. 如圖(一)所示之 v1(t)為週期性電壓波形，若 Vp＝10V，T1＝3s，T2＝2s，

則其工作週期為何？ (A)30% (B)40% (C)60% (D)80%。 概論

圖(一) 圖(二) 圖(三)

____ 2. 如圖(二)所示之理想稽納二極體電路，若 Z1、Z2 之崩潰電壓分別為 2V 及 3V，VS＝6V，RS＝200Ω，RL＝300Ω，則電流 IZ為何？ (A)5mA (B)8mA (C)10mA (D)15mA。 二極體 ____ 3. 如圖(三)所示之理想二極體電路，AC 電源接於 110V 交流市電，則二 極 體 D4 所 承 受 之 最 大 逆 向 電 壓 約 為 多 少 ？ (A)48V (B)34V

(C)24V (D)17V。 二極體之應用電路

____ 4. 如圖(四)所示之理想二極體電路，vin＝10sin(ωt)V，E＝3V，R＝3kΩ，

試觀察vout一週期之波形為何？ 二極體之應用電路

(A) (B) (C) (D)

____ 5. 如圖(五)所示之理想二極體電路，vin為高低位準的寬度各占50%之波 形，其高位準 6V，低位準－1V，則 vout 之有效值為何？ (A)6.7V (B)8.5V (C)9.2V (D)10.4V。 二極體之應用電路

圖(四) 圖(五) 圖(六)

____ 6. 關於 BJT 電晶體之 B、C、E 三極摻雜濃度之敘述，下列何者正確？

(A)B 極濃度最高 (B)C 極、E 極濃度相同且較 B 極高 (C)C 極濃度

最高 (D)E 極濃度最高。 雙極性接面電晶體

1.(C) 2.(A) 3.(D) 4.(B) 5.(C) 6.(D)

【106】四技二專統一入學測驗 106～

3

____ 7. 如圖(六)所示之電路，電晶體的 β＝100，VBB＝6V，VCC＝12V，RB

＝100kΩ，RC＝1kΩ，VBE＝0.7V，則 VCE約為何？ (A)5.3V (B)6.0V (C)6.7V (D)7.4V。 電晶體直流偏壓電路 ____ 8. 關於 BJT 電晶體放大電路在正常工作時之特性，下列敘述何者正確？

(A)集極回授式偏壓電路不會發生飽和 (B)射極回授式偏壓電路之 工作點較不穩定 (C)固定式偏壓電路可得穩定之工作點 (D)射極

隨耦器之電流增益低於1。 電晶體直流偏壓電路

____ 9. 如圖(七)所示之電路，電晶體的 β＝99，VBE＝0.7V，若 VCC＝12V，

RC＝1.2kΩ，VCE＝6V，則 RB應為何？ (A)68kΩ (B)82kΩ (C)94kΩ

(D)106kΩ。 電晶體直流偏壓電路

圖(七) 圖(八) 圖(九)

____ 10. 關於共基極(CB)、共射極(CE)、共集極(CC)電晶體放大器三者之比 較，下列何者正確？ (A)只有 CC 放大器之輸入電壓與輸出電壓同 相位，其餘二者之輸入電壓與輸出電壓為反相 (B)只有 CE 放大器 同時具有電壓與電流放大作用，且CE 放大器之功率增益的絕對值為 三者中最大 (C)只有 CB 放大器不具電流放大作用，且 CB 放大器之 輸出阻抗及電壓增益的絕對值為三者中最小 (D)只有 CC 放大器不 具電壓放大作用，且CC 放大器之輸入阻抗及電流增益的絕對值為三

者中最小。 電晶體放大電路

____ 11. 如圖(八)所示之電晶體放大電路，若電晶體之 β＝99，VBE＝0.7V，熱 電壓(thermal voltage)VT＝26mV，C 為耦合電容或旁路電容。欲設計 其 電 壓 增 益|Vo/Vi|150 ， 則 RC 約 為 多 少 ？ (A)2kΩ (B)3kΩ

(C)4kΩ (D)6kΩ。 電晶體放大電路

____ 12. 如圖(九)所示之電晶體放大電路，C 為耦合電容，在正常工作下，其 β＝99，射極交流電阻 re＝50Ω，則此電路之電壓增益 Vo/VS約為何？

(A)59.4 (B)36.8 (C)13.1 (D)3.3。 電晶體放大電路

7.(C) 8.(A) 9.(D) 10.(B) 11.(B) 12.(C)

106～

4

____ 13. 在串接式多級放大器電路中，下列何者不屬於級與級間的耦合電路？

(A)直接耦合電路 (B)變壓器耦合電路 (C)電阻電容耦合電路 (D)

電晶體耦合電路。 串級放大電路

____ 14. 有一放大器的截止頻率為 100Hz 和 20kHz，當輸入訊號為中頻段 2kHz 弦波時之輸出功率為120W。若僅改變輸入訊號頻率至 20kHz，則此 時 之 輸 出 功 率 約 為 多 少 ？ (A)30W (B)60W (C)84.85W

(D)120W。 串級放大電路

____ 15. 關於 FET 與 BJT 電晶體的比較，下列何者錯誤？ (A)FET 的輸入阻 抗較BJT 高 (B)FET 的增益與頻寬的乘積較 BJT 大 (C)FET 的熱穩 定性較 BJT 好 (D)MOSFET 比 BJT 較適合應用於超大型積體電路

中。 場效電晶體

____ 16. 如圖(十)所示電路，其中 Q1與 Q2的臨界電壓(threshold voltage)分別 為1V 與－1V。當 Vi＝0V 時，Q1、Q2的工作狀態為何？ (A)Q1與 Q2皆工作在歐姆區 (B)Q1與Q2皆工作在截止區 (C)Q1工作在截止 區、Q2工作在歐姆區 (D)Q1工作在歐姆區、Q2工作在截止區。

場效電晶體

圖(十) 圖(十一) 圖(十二) 圖(十三)

____ 17. 如圖(十一)所示電路，若 MOSFET 的臨界電壓(threshold voltage)VT

＝2V，且其參數 K＝1mA/V²。欲設計使其工作在 VDS＝4V，則 RD

的值應為何？ (A)2kΩ (B)4kΩ (C)6kΩ (D)8kΩ。 場效電晶體 ____ 18. 如圖(十二)所示之 FET 小信號模型電路，其中放大因數＝gmrd，則

由 輸 出 端 vo 看 入 的 輸 出 阻 抗 Zo 為 何 ？ (A)RD＋rd＋(1+)RS

(B)RD//rd//(1+)RS (C)RD＋[rd//(1+)RS] (D)RD//[rd＋(1+)RS]。

場效電晶體放大電路 ____ 19. 如圖(十三)所示電路，JFET工作於飽和區，其轉移電導gm＝0.5mA/V，

rd忽略不計，則其電流增益Io/Ii約為何？ (A)60 (B)81.7 (C)166.6

(D)250。 場效電晶體放大電路

13.(D) 14.(B) 15.(B) 16.(C) 17.(A) 18.(D) 19.(A)

【106】四技二專統一入學測驗 106～

5

____ 20. 如圖(十四)所示之運算放大器電路，假設 R1＝R2＝Rg＝Rf＝10kΩ，且 輸入電壓 V1＝6V，V2＝8V，求其正常工作於未飽和時的輸出電壓 Vo為多少？ (A)14V (B)8V (C)2V (D)－6V。 運算放大器 ____ 21. 如圖(十五)所示電路，正常工作下輸出電壓波形為三角波時，則其輸

入電壓波形為下列何者？ (A)方波 (B)正弦波 (C)三角波 (D)鋸

齒波。 運算放大器

圖(十四) 圖(十五) 圖(十六)

____ 22. 如圖(十六)所示之電路，其 OPA 之正負飽和電壓為±12V，若 Vi＝－

5V，Vr＝1V，R1＝5kΩ，R2＝2kΩ，求輸出電壓 Vo為多少？ (A)＋

12V (B)＋4V (C)－4V (D)－12V。 運算放大器 ____ 23. 關於弦波振盪器之敘述，下列何者錯誤？ (A)RC 相移振盪器是屬於

低頻弦波振盪器 (B)音頻振盪器一般使用考畢子振盪器(Colpitts oscillator) (C)石英晶體振盪是應用晶體本身具有壓電效應而產生振 盪 (D)振盪器電路是不需外加輸入信號，只要應用其直流電源即可

轉換為特定頻率之弦波輸出。 基本振盪電路

____ 24. 如圖(十七)所示之振盪電路，於正常工作下，輸出電壓 Vo 之頻率約 為何？ (A)100Hz (B)398Hz (C)796Hz (D)100kHz。

基本振盪電路

圖(十七) 圖(十八)

____ 25. 如圖(十八)所示為 555IC 所組成之方波產生電路，則下列何種 R1和 R2 的關係可以得到最接近工作週期 50%的方波信號？ (A)R1>>R2

(B)R1＝2R2 (C)R2＝2R1 (D)R2>>R1。 基本振盪電路 20.(C) 21.(A) 22.(A) 23.(B) 24.(C) 25.(D)

106～

6

電機類專業科目(二)─電子學實習：

____ 1. "叫叫 CABD"為心肺復甦術(CPR)的急救步驟，下列何者代表字母 A 的意義？ (A)使用體外去顫器 AED 電擊 (B)胸部按壓 (C)進行人

工呼吸 (D)暢通呼吸道。 工場安全及衛生

____ 2. 如圖(一)所示之電路，其中函數波信號產生器提供峰值 10V 且頻率為 100Hz 之正弦波電壓，以一般示波器及一般非差動式探棒量測稽納二極 體ZD(稽納電壓為 5V)之 V-I 特性曲線，若已知示波器頻道 CH1 探棒正 端鈎M 點及負端夾 N 點，則下列有關示波器之操作，何者錯誤？ (A) 頻道CH2 探棒正端鈎 N 點及負端夾 P 點 (B)示波器設定在 X-Y 模式 下進行觀測 (C)頻道 CH2 應設定為反相(INV)顯示 (D)CH1 及 CH2 兩頻道均以DC 耦合模式進行觀測。 二極體之特性及應用電路實驗

圖(一) 圖(二) 圖(三)

____ 3. 如圖(二)所示之電路，已知輸入電壓 vi是週期為T 秒的±10V 方波，D 為 理想二極體，電容C 之初始電壓為零，E 為 2V 之直流電源，假設 RC 時 間常數遠大於T 使得輸出電壓不會產生失真，則輸出電壓 vo之平均值約 為何？ (A)20V (B)8V (C)－12V (D)－16V。 截波及箝位電路實驗 ____ 4. 某 BJT 電晶體之最大集極功率損耗 PC(max)為400mW，最大集極電壓

BVCEO為80V，最大集極電流 IC(max)為100mA，則下列選項何者不在 此電晶體之安全工作區？ (A)VCE＝15V，IC＝10mA (B)VCE＝ 25V，IC＝20mA (C)VCE＝40V，IC＝8mA (D)VCE＝8V，IC＝35mA。

電晶體直流偏壓電路實驗 ____ 5. 如圖(三)所示之電路，若電晶體保持在主動區工作，當提高 RC 值而 VCC及RB值保持不變，則下列敘述何者正確？ (A)工作點不變 (B) 工作點朝飽和區反方向移動 (C)基極電流增加 (D)工作點朝飽和

區方向移動。 電晶體直流偏壓電路實驗

____ 6. 下列有關 BJT 共射極(CE)、共集極(CC)、共基極(CB)組態放大器電 路之敘述，何者錯誤？ (A)CE 放大器之輸出電壓與輸入電壓相位相 差 180 (B)CB 放大器之電流增益非常高 (C)CC 放大器常當作阻 抗匹配用途 (D)CC 放大器之輸入阻抗高。 電晶體放大電路實驗 1.(D) 2.(A) 3.(C) 4.(B) 5.(D) 6.(B)

【106】四技二專統一入學測驗 106～

7

____ 7. 如圖(四)所示之 BJT 電晶體放大器電路，假設 BJT 之 VBE(on)＝0.6V、

β＝200、熱電壓 VT＝26mV，放大器不會有失真且輸入電壓 vi＝ 50sin(2000πt)mV，則輸出電壓 vo約為何？ (A)3.71sin(2000πt＋180)V (B)－4.56sin(2000πt)V (C)1.01sin(2000πt+180)V

(D)－5.88sin(2000πt)V。 電晶體放大電路實驗

圖(四) 圖(五) 圖(六)

____ 8. 下列有關達靈頓(Darlington)放大電路特性之敘述，何者正確？ (A) 電壓增益極高 (B)電流增益小於 1 (C)輸入阻抗高 (D)溫度特性

穩定。 串級放大電路實驗

____ 9. 有一 N 通道 JFET 其截止電壓 VGS(off)＝－4V，當工作於飽和區且閘－

源極間電壓VGS＝－2V 時，量測得汲極電流為 2mA；若 VGS＝－1.17V 時，其汲極電流約為何？ (A)6mA (B)4mA (C)2mA (D)1mA。

場效電晶體之特性實驗 ____ 10. 如圖(五)所示之電路，JFET 之 IDSS＝4mA，截止電壓 VGS(off)＝－4V，

則電壓增益 ^o

i

v

v 約為何？ (A)0.91 (B)0.82 (C)0.74 (D)0.67。

場效電晶體放大器電路實驗 ____ 11. 如圖(六)所示之理想運算放大器電路，R＝20kΩ，若 vo＝2V，則 Rf

值應為何？ (A)20kΩ (B)30kΩ (C)40kΩ (D)50kΩ。

運算放大器應用電路實驗 ____ 12. 如圖(七)所示之電路，若 vi＝sin(2πt)V，則

vo波形每週期之正電壓時間與負電壓時間之 比 為 何 ？ (A)1 ： 1 (B)1 ： 2 (C)1 ： 3 (D)1：4。 運算放大器應用電路實驗

7.(C) 8.(C) 9.(B) 10.(D) 11.(A) 12.(C)

圖(七)

106～

8

____ 13. 有關圖(八)所示電路之敘述，何者正確？ (A)兩電容 C 值增加，則 vo

之頻率亦增加 (B)兩電阻 R 值增加，則 vo之頻率亦增加 (C)穩態時 vo為週期2π 秒之弦波 (D)電路不會產生振盪。 基本振盪電路實驗 ____ 14. 如圖(九)所示之施密特觸發器電路，運算放大器之輸出正、負飽和電

壓分別為＋15V 和－15V，若其遲滯電壓為 5V，則電阻 R 值應為何？

(A)5kΩ (B)50kΩ (C)100kΩ (D)500kΩ。 基本振盪電路實驗

圖(八) 圖(九) 圖(十)

____ 15. 有關圖(十)所示理想運算放大器電路之敘述，何者正確？ (A)vo2 為 峰值±7.5V 之三角波 (B)vo2 為頻率 500Hz 之方波 (C)電壓增益

o1 o2

v

v ＝3 (D)vo1波形之週期為500ms。 基本振盪電路實驗 資電類專業科目(二)─電子學實習：

____ 1. 以下是一段關於判斷一顆 PN 二極體 1N4001 是否為良品之操作步驟 的敘述：「首先，將一臺指針型三用電表切到歐姆檔，然後以此三用 電表之測試棒A 和測試棒 B 分別接到另一臺直流電壓表的正極和負 極。若此直流電壓表之電壓指針顯示為正電壓，則表示測試棒 A 端 為三用電表內電動勢之 ① 極。接著，取一顆待測PN 二極體，以 三用電表之測試棒A 接此 PN 二極體之 ② 極，測試棒 B 接此 PN 二極體之 ③ 極，此時三用電表指針發生大幅順向偏轉；最後，以 此三用電表之測試棒A 接此 PN 二極體之 ④ 極，測試棒 B 接此 PN 二極體之 ⑤ 極，此時三用電表指針不偏轉。由以上操作結果，

基本上我們可以判定此PN 二極體為良品的可能性極高。」此段文字 敘述中編號①到編號⑤依序應填入的文字為以下哪一組？ (A)負、

陽、陰、陰、陽 (B)負、陰、陽、陽、陰 (C)正、陰、陽、陽、陰 (D)正、陽、陰、陰、陽。 二極體之特性及應用電路實驗 13.(D) 14.(B) 15.(A) 1.(D)

【106】四技二專統一入學測驗 106～

9

____ 2. 已知一 NPN 型電晶體之三支接腳分別為接腳 1、接腳 2 和接腳 3，其 中已知接腳1 為基極(Base)，先以單手之手指捏住其中兩支接腳，且 不讓三支接腳直接短路，最後將指針型三用電表切至歐姆檔之R×1k 或 R×100(黑棒：輸出正電壓)。下列判斷電晶體接腳的敘述何者正 確？ (A)若同時捏住接腳 1 和接腳 2，用黑棒接在接腳 2，紅棒接在 接腳 3，指針發生順時針偏轉，可判斷接腳 2 為集極(Collector)，接 腳3 為射極(Emitter) (B)若同時捏住接腳 2 和接腳 3，用黑棒接在接 腳3，紅棒接在接腳 1，指針發生順時針偏轉，可判斷接腳 2 為集極 (Collector)，接腳 3 為射極(Emitter) (C)若同時捏住接腳 1 和接腳 3，

用黑棒接在接腳3，紅棒接在接腳 2，指針發生逆時針偏轉，可判斷 接腳2 為集極(Collector)，接腳 3 為射極(Emitter) (D)若同時捏住接 腳 1 和接腳 3，用黑棒接在接腳 1，紅棒接在接腳 3，指針發生逆時 針偏轉，可判斷接腳2 為集極(Collector)，接腳 3 為射極(Emitter)。

雙極性接面電晶體之特性實驗 ____ 3. 如 圖 ( 一 ) 所 示 之 電 晶 體 共 射 極

(Common Emitter)組態的放大器電 路中，於輸入端輸入一弦波電壓信 號 vi，以示波器觀察輸出信號 vo， 發現輸出信號之正半週波形嚴重失 真，但輸出信號之負半週波形堪稱

正常且不易目視出有失真的現象。關於導致此失真現象的因素，下列 哪一項推測較為合理？ (A)RB之電阻值太小 (B)流進基極(Base)之 偏壓電流IB太大 (C)電晶體之直流電流增益 β 值太小 (D)直流偏壓 點之集極(Collector)對射極(Emitter)的電壓 VCE太低。

電晶體直流偏壓電路實驗 ____ 4. 在雙載子(BJT)電晶體單級放大器中，常見三種基本電路架構(共射 極、共集極、共基極)。若定義功率增益為輸出功率對輸入功率之比 值，以下哪一種電路架構之輸出電壓與輸入電壓相位差約 180，且 具有最大之功率增益？ (A)共基極放大器 (B)共集極放大器 (C) 共射極放大器 (D)三種基本電路架構之功率增益大小與相位差均一

樣。 電晶體放大電路實驗

2.(A) 3.(C) 4.(C)

圖(一)

106～

10

____ 5. 使用雙載子電晶體(BJT)設計之串級放大電路架構中，前後級之間信 號傳遞有RC 耦合、直接耦合、變壓器耦合等三種可能方式，下列敘 述何者錯誤？ (A)RC 耦合放大電路：各級間之耦合電容對直流信號 有阻隔作用，各放大級間之直流偏壓不會互相影響 (B)RC 耦合放大 電路：各級間之耦合電容會影響低頻信號之電壓增益 (C)直接耦合 放大電路：前一級輸出信號直接送至下一級輸入端，沒有耦合電容影 響，電路元件值有誤差時偏壓點不易受影響，電路穩定度較好 (D) 變壓器耦合放大電路：各級之間以變壓器作為連接，直流功率損失較 小，較容易藉由調整變壓器匝數比來達成阻抗匹配。

串級放大電路實驗 ____ 6. 小 華 擬 使 用 指 針 型 三 用 電 表 來 判 別 某 一 接 面 型 場 效 電 晶 體 (JFET)2SK30A 之接腳。首先，他將三用電表切至歐姆檔區(R×10Ω)，

在量測其接腳 1 和接腳 2 間之電阻值與接腳 1 和接腳 3 間之電阻值 時，發現均呈現低電阻狀態。若小華將原有探棒對調之後再重覆前述 量測步驟，卻發現均呈現高電阻狀態。小華即判斷接腳1 與另外兩支 接腳 2 與 3 之間為單向導通，則接腳 1 應為 (A)源極(Source) (B) 閘極(Gate) (C)汲極(Drain) (D)射極(Emitter)。

場效電晶體之特性實驗 ____ 7. 如圖(二)所示電路，我們擬以示波器之 X-Y 模式觀察

PN 二極體 1N4001 之特性。首先，將節點 A 和節點 C 間以信號產生器輸入適當的弦波電壓信號，後續示波 器CH1 與 CH2 探棒的接法，有以下幾種可能性：

甲、CH1 之正端與負端分別接至節點 A 與 B；CH2 之 正端與負端分別接至節點A 與 B。

乙、CH1 之正端與負端分別接至節點 A 與 B；CH2 之正端與負端分 別接至節點C 與 B。

丙、CH1 之正端與負端分別接至節點 C 與 B；CH2 之正端與負端分 別接至節點A 與 B。

丁、CH1 之正端與負端分別接至節點 A 與 B；CH2 之正端與負端分 別接至節點B 與 C。請問上述四項敘述中，合理或可行的敘述為 哪幾項？

(A)甲、丁 (B)乙、丙 (C)甲、乙、丙 (D)甲、丙。

二極體之特性及應用電路實驗 5.(C) 6.(B) 7.(B)

圖(二)

【106】四技二專統一入學測驗 106～

11

____ 8. 如圖(三)所示，為使用運算放大器(OPA)之四個不同應用電路。假設 運算放大器均為理想，則下列敘述何者錯誤？ (A)圖(i)中 Vo1＝－Vi

(B)圖(ii)中 Vo2＝2Vi (C)圖(iii)中 Vo3＝Vi (D)圖(iv)中 Vo4＝V1－V2。 運算放大器應用電路實驗

圖(三)

____ 9. 如圖(四)所示為結合三級 RC 相移與運算放大器(OPA)之振盪電路。若 希望藉由調整電阻R、電容 C 與電阻 RF之元件值來降低此振盪電路 之輸出頻率，則下列元件值調整的組合，何者最有可能達成目標？

(A)R 調大、RF調大 (B)C 調小、RF調大 (C)C 調小、RF調小 (D)R

調小、RF調小。 基本振盪電路實驗

圖(四)

____ 10. 關於金氧半場效電晶體(MOSFET)放大電路常見之三種基本架構，包 含 ： 共 源 極(Common Source) 、 共 汲 極 (Common Drain) 、 共 閘 極 (Common Gate)，則下列敘述何者正確？ (A)共源極放大電路中，輸 入電壓信號經由閘極送入，輸出電壓信號經由汲極取出，且輸出與輸 入電壓信號必定會同相位 (B)共閘極放大電路中，輸出與輸入電壓 信號之相位接近，且具有較低之輸入阻抗 (C)共汲極放大電路中，

具有低輸入阻抗，且電壓增益大於 1 (D)共汲極放大電路中，具有 高輸入阻抗與低輸出阻抗，可適用於阻抗匹配之應用，且輸出電壓信 號與輸入電壓信號相位差約180。 場效電晶體放大器電路實驗

8.(D) 9.(A) 10.(B)

106～

12

休息一下！看我一眼，茅塞頓開

析

電機類、資電類專業科目(一)─電子學：

1. 工作週期＝ ¹

1 2

T

T T＋ ×100%＝ 3s

3s 2s＋ ×100%＝60%

2. VRL＝VS× ^L

S L

R

R＋R ＝6V× 300 200 300



＋ ＝3.6V＞VZ2，所以Z2會崩潰。

IRS＝ ^{S Z2}

S

V R

－V ＝6V 3V 200

－ ＝15mA IRL＝ ^Z2

L

V

R ＝ 3V

300＝10mA IZ＝IRS－IRL＝15mA－10mA＝5mA

3. 220V 24V ＝

1

110V

V  V1＝12V（有效值）

D4的最大逆向電壓＝

2V

2

① vi－3＞0  D ON  vo＝vi－3

② vi－3  0  D OFF  vo＝0 5. 串聯截波器

vi＋6＞0  D ON  vo＝vi＋6 即vo由5V～12V vo(rms)＝

2 2

12 5 2

＋ ≒9.2V

7. IB＝ ^{BB BE}

B

V V R

－ ＝6V 0.7V 100k

－ ＝53μA IC＝βIB＝100×53μA＝5.3mA VCE＝VCC－ICRC＝12V－5.3mA×1kΩ＝6.7V

9. VCC＝(1＋β)IB×RC＋VCE  IB＝ ^{CC CE}

C

V V (1 )R

－

＋ ＝ 12V 6V (1 99) 1.2k

－

＋ × ＝ 6V

120k＝50μA VCE＝IBRB＋VBE  RB＝ ^{CE BE}

B

V V I

－ ＝6V 0.7V 6V 120k

－ ＝106kΩ

10. (A)只有 CE 放大器輸入與輸出電壓反相；(C)CB 放大器輸出阻抗與電壓增益 最大；(D)CC 放大器輸入阻抗與電流增益最大。

11. IB＝ ^{B BE}

B E

V V R (1 )R

－

＋ ＋ ＝ 2V 0.7V 50k 100 0.5k

－

＋ × ＝ 1.3V

100k＝13μA

解

【106】四技二專統一入學測驗 106～

13

IE＝(1＋β)IB＝100× 1.3V

100k＝1.3mA re＝ ^T

E

V

I ＝26mV

1.3mA＝20Ω AV＝ ^c

i

|V |

V ＝150≒ ^C

e

R

r  RC＝150×20Ω＝3kΩ 12. Zi＝RE//re＝10kΩ//50Ω≒50Ω α＝

1



＋＝ 99

1 99＋ ＝0.99 AVS＝ ^o

S

v v ＝ ⁱ

S

v v ^o

i

v

v ＝ 50 100 50



＋ ×α× ^{C L}

e

R // R r ＝1

3×0.99×3k // 6k

50 ≒13.2 14. 2kHz 時 Pl＝120W，20kHz 時 P2＝？

10 log P²

120W＝－3dB log P²

120W＝－0.3 log1

2＝－0.3010 ∴ P2＝60W 15. FET 的增益與頻寬的乘積較 BJT 小。

16. Q1為P 增強型 MOSFET，Q2為N 增強型 MOSFET ∵ Q1之VGS＝0V  無感應通道

 Io＝0  截止區。

又Q2之VGS＝－5V，VGS＜VT

 有感應通道，－5V＜－1V  有 Io

 ∴ VD＝VS＝5V  VDS＝0V ∴ VDS＞VGS－VT，0＞－5－(－1) 0＞－4V  Q2在歐姆區。

17. ∵ IG＝0 ∴ VGS＝VDS＝4V

ID＝K(VGS－VT)²＝1mA/V²(4V－2V)²＝4mA VDD＝IDRD＋VDS  12V＝4mA×RD＋4V ∴ RD＝2kΩ

18. 求 Zo時，須先將vi＝0

 ∴ vgs＋io'RS＝0 ∵ io'＝ ^gs

S

v R

－

vo'＝－vgs＋(io'－gmvgs)rd＝－vgs＋io'rd－gmvgs．rd＝－vgs(1＋ ^d

S

r

R ＋gm．rd) Ro'＝ ^o

o

v '

i ' ＝RS＋rd＋gm．rdRS＝rd＋(1＋gm．rd)RS＝rd＋(1＋μ)RS ∴ Zo＝RD//Ro'＝RD//[rd＋(1＋μ)RS]

106～

14

19. Zi＝RG＝600kΩ

CD：AV＝ ^{m S C}

m S L

g (R // R )

1 g (R // R )＋ ＝ 0.5mA (6k // 6k ) 1 0.5mA (6k // 6k )

 

 

＋

×

× ＝0.6

Ai＝ ^o

i

i i ＝

o L i i

v R v Z

＝ ^{o i}

i L

v Z

v ×R ＝0.6×600k 6k



 ＝60

20. 減法器 Vo＝(V2－V1) ^f

1

R

R ＝(8V－6V)×10k 10k



＝2V 21. 此電路為 OPA 積分器，方波經積分後為三角波。

22. ∵

V 0V

2k 5k 5

V 5V 1V V 0.71V

5k 2k 2k 5k 7



  

    



＋

－

＝

＝－ ＋ ＝－ ≒－

＋ ＋

× ×

∴ V^＋＞V^－  Vo＝＋Vsat＝＋12V

23. 音頻振盪器一般使用 RC 振盪器；高頻振盪器一般使用 LC 振盪器。

24. f＝ 1

2 RC ＝ ₃1 ₆

2× ×10 10 ×0.02 10× ^－ ≒796Hz

25. tH＝0.693(R1＋R2)C1；tL＝0.693R2C1；若工作週期＝50%  tH＝tL

∴ 0.693(R1＋R2)C1＝0.693R2C1，工作週期＝ ^{1 2}

1 2

R R R 2R

＋

＋ ， 即R2



電機類專業科目(二)─電子學實習

1. C：Circulation 重建循環（胸外心臟按摩，壓胸 30 下）；A：Airway 打開呼 吸道；B：Breathing 重建呼吸（人工呼吸 2 次）；D：Defibrillation 電擊除顫。

2. CH2 探棒正端接 P 點負端接 N 點，但與電阻器 1kΩ 的端電壓極性相反，故 CH2 須設為反相(INV)顯示。

3. vo的平均值vav為vav＝ 2V ( 22V) 2

－ ＋－ ＝－12V 4. ∵ PC＝VCE×IC，且 PC PC(max)

∴ PC＝25V×20mA＝500mW＞400mW 不在安全工作區。

5. ∵ VCC及RB保持不變，且VCE＝VCC－ICRC。 ∴ 當RC↑  VCE↓，

故工作點朝飽和區方向移動。

6. CB 放大器的電壓增益(AV)非常高，CB 之電流增益很小。

【106】四技二專統一入學測驗 106～

15

7. VB＝12V× 5.1k 47k 5.1k



＋ ≒1.2V，VE＝VB－VBE＝0.6V，

IE＝ ^E

E

V

R ＝ 0.6V

470≒1.3mA，re＝ ^T

E

v

I ＝ 26mV

1.3mA＝20Ω AV＝－ ^{C L}

e

R // R

r ＝－4.7k // 0.5k 20

 

 ≒－22.6

Vo＝AV×Vi＝－22.6×50sin(2000πt)mV＝1.13sin(2000πt＋180)V

8. 達靈頓放大電路的輸入阻抗高，低輸出阻抗，電壓增益小於1，電流增益很高。

9. ∵ ID＝IDSS(1－ ^GS

GS(off )

V

V

－

－ )²  IDSS＝8mA ∴ 當VGS＝－1.17V 時，ID＝8mA(1－ 1.17V

4V

－

－ )²≒4mA

10. ∵ VGS＝VG－VS＝0－IDRS ∴ VGS＝－IDRS  ID＝ V^GS 2k

－

ID＝IDSS(1－ ^GS

GS(off )

V

V

－ ＝4mA(1－ V^GS

－4V)²  －VGS＝8V(1－ V^GS

－4V)²  VGS＝－2V gm＝ ^DSS

GS(off )

2I

| V |

GS(off )

V

V

| 4 |－

× (1－ 2 4

－

－ )＝1mA/V AV＝ ^o

i

V

V ＝ ^{m S}

m S

g R

1 g R＋ ＝ 1mA / V 2k 1 1mA / V 2k



＋ 

×

× ＝2

3≒0.67 11. 非反相加法器

V^＋＝

1V 2V 3V

R R R

1 1 1 R R R

＋ ＋

＋ ＋

＝2 3V

Vo＝V^＋×(1＋ R^f

10k)＝2V  2V＝2

3V(1＋ R^f 10k) 1＋ R^f

10k＝3  Rf＝20kΩ

13. 韋恩電橋的最小電壓增益 AV＝3，但此電路 AV＝1+2.2k 2.2k



＝2，故不會振盪。

14. ∵ 遲滯電壓 VH＝2× 10k R 10k



＋ ×15V＝5V ∴ R＝50kΩ

106～

16

15. (A) Vo2(p^－p)＝2×10k 20k



×15V＝15V＝±7.5V，波形為三角波。

(B) T＝4×10k 20k



×10kΩ×0.1μF＝2ms，f＝1

T＝500Hz，波形為三角波。

(C) ^o1

o2

V

V ＝ 15V 7.5V

＋

＋ ＝2。(D)Vo1的週期T＝2ms。

資電類專業科目(二)─電子學實習

1. (1) 測試棒 A 使直流電壓表顯示正電壓，表示為三用電表內電動勢的①正極。

(2) 測試棒 A 接二極體的②陽極，測試棒 B 接二極體③陰極，形成順向偏壓，

此時三用電表指針大幅偏轉。

(3) 測試棒 A 接二極體的④陰極，測試棒 B 接二極體⑤陽極，形成逆向偏壓，

此時三用電表指針不會偏轉。

2. 當手指捏住腳①及腳②，且黑棒接腳②，紅棒接腳③，此時 NPN 電晶體會產生 IC電流，三用電表指針會順時針偏轉。

3. 此為 CE 放大器，當輸出信號 vo正半週失真，表示此電路 之工作點偏向截止點，即VCE過大，當電晶體β 值太小，

使得IC太小，導致VCE過大。

（∵ VCC＝ICRC＋VCE）

↓ ↑

4. 共射極放大器輸出電壓輸入電壓反相 180，且具有最大功率增益。

5. 直接耦合放大器電路元件值有誤差時，電路的直流偏壓點容易受影響。

6. 2SK30A 是一個 N 通道 J-FET 腳①與腳②，腳①與腳③均呈 現PN 二極體順向導通，逆向截止的特性，故腳①為閘極。

7. 示波器 CH1 與 CH2 的負端必須接在一起，避免 CH1 與 CH2 正負端相互短路，故乙、丙接法正確。

8. (D)為減法器，Vo4＝V2－V1。

9. 此為 RC 相移振盪器，其振盪頻率 f＝ 1

2 6RC， 電壓增益AV＝－R^F

R ＝－29∠0°。

f↓R↑或 C↑，AV必須維持－29∠0°，故 R↑→RF↑。

10. (A) 共源極放大電路，輸出與輸入信號反相 180。

(C) 共汲極放大電路，輸入阻抗高，電壓增益小於 1。

(D) 共汲極放大電路，輸出與輸入信號同相。
