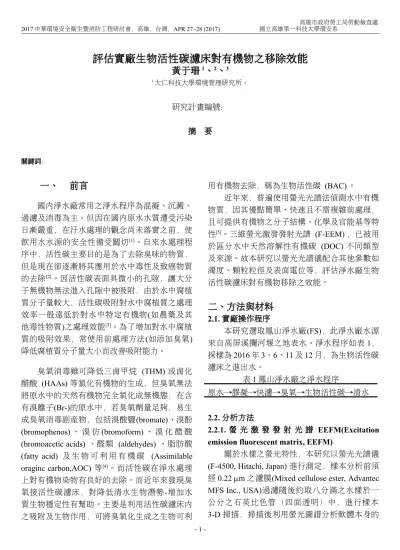

評估實廠生物活性碳濾床對有機物之移除效能
黃于珊
1、
2、
31大仁科技大學環境管理研究所。
研究計畫編號：
摘 要
關鍵詞：
一、 前言
國內淨水廠常用之淨水程序為混凝、沉澱、
過濾及消毒為主。但因在國內原水水質遭受污染 日漸嚴重，在汙水處理的觀念尚未落實之前，使 飲用水水源的安全性備受關切[1]。自來水處理程 序中，活性碳主要目的是為了去除臭味的物質，
但是現在卻逐漸將其應用於水中毒性及致癌物質 的去除[2]。因活性碳表面具微小的孔隙，讓大分 子無機物無法進入孔隙中被吸附，由於水中腐植 質分子量較大，活性碳吸附對水中腐植質之處理 效率一般遠低於對水中特定有機物(如農藥及其 他毒性物質)之處理效能[3]。為了增加對水中腐植 質的吸附效果，常使用前處理方法(如添加臭氧) 降低腐植質分子量大小而改善吸附能力。
臭氧消毒雖可降低三鹵甲烷 (THM) 或鹵化 醋酸 (HAAs) 等氯化有機物的生成，但臭氧無法 將原水中的天然有機物完全氧化成無機態，在含 有溴離子(Br-)的原水中，若臭氧劑量足夠，易生 成臭氧消毒副產物，包括溴酸鹽(bromate)、溴酚 (bromophenos) 、 溴 仿 (bromoform) 、 溴 化 醋 酸 (bromoacetic acids) 、醛類 (aldehydes) 、脂肪酸 (fatty acid) 及 生 物 可 利 用 有 機 碳 (Assimilable oraginc carbon,AOC) 等[4]。而活性碳在淨水處理 上對有機物染物有良好的去除。而近年來發現臭 氧接活性碳濾床，對降低清水生物潛勢-增加水 質生物穩定性有幫助。主要是利用活性碳濾床內 之吸附及生物作用，可將臭氧化生成之生物可利
用有機物去除，稱為生物活性碳 (BAC)。
近年來，普遍使用螢光光譜法偵測水中有機 物質，因其優點簡單、快速且不需複雜前處理，
且可提供有機物之分子結構、化學及官能基等特 性[5]。三維螢光激發發射光譜 (F-EEM) ，已被用 於區分水中天然溶解性有機碳 (DOC) 不同類型 及來源。故本研究以螢光光譜儀配合其他參數如 濁度、顆粒粒徑及表面電位等，評估淨水廠生物 活性碳濾床對有機物移除之效能。
二、方法與材料
2.1. 實廠操作程序
本研究選取鳳山淨水廠(FS)，此淨水廠水源 來自高屏溪攔河堰之地表水。淨水程序如表1，
採樣為2016 年 3、6、11 及 12 月，為生物活性碳 濾床之進出水。
表1 鳳山淨水廠之淨水程序
原水→膠凝→快濾→臭氧→生物活性碳→清水
2.2. 分析方法
2.2.1. 螢 光 激 發 發 射 光 譜 EEFM(Excitation emission fluorescent matrix, EEFM)
關於水樣之螢光特性，本研究以螢光光譜儀 (F-4500, Hitachi, Japan) 進行測定，樣本分析前須 經0.22 m 之濾膜(Mixed cellulose ester, Advantec MFS Inc., USA)過濾隨後約取八分滿之水樣於一 公分之石英比色管（四面透明）中，進行樣本 3-D 掃描，掃描後利用螢光圖譜分析軟體本身的
功能，將水樣圖譜與空白圖譜相減後，即可得到 樣本真實之螢光圖譜。相關操作條件，包括激發 及發射波測定範圍分別為 200-400 nm 及 250- 550 nm ， 光 柵 設 定 條 件 10 nm ， 掃 描 速 度 為 2400 ( nm/min )，PMD 設定為 700V。超純水作 為空白背景值，所有呈現之樣本均需扣除背景值。
2.2.2. 非 揮 發 性 溶 解 性 有 機 碳 (non-purgable dissolved organic carbon,NPDOC)
將 樣 本 以 0.22 m 濾 膜 (cellulose acetate, MFS, USA ) 過 濾 ， 將 濾 液 以 磷 酸 (H3PO4, Merck, Germany) 酸化至 pH < 2 後，裝入棕色玻 璃瓶中以 4 ℃ 冷藏保存。試驗時將棕色玻璃瓶 取出至室溫後，以高純氮氣曝氣約 10 分鐘後，
進 行 DOC 之 分 析 。 將 樣 品 以 人 工 方 式 放 入 TOC 測定儀 (Multi N/C 3000,Analytik Jena AG, Germany) 之吸取位置後，注入裝填有高感度觸 媒(Lotix, Teledyne Tekmar, USA) 之高溫爐中，在 680 ℃ 下與氧氣反應生成 CO2 ，並藉載流氣體 攜帶 CO2 流經無機碳反應器及除濕、降溫與乾 燥，最後 CO2 送至非分散紅外線吸收偵檢器 (Non-dispersive Infrared Absorption Detector) 中並 配合由一系列適當濃度之總碳(Total Carbon, TC) 標準溶液所得之檢量線，而測定出水樣之 TC 即 可得水中之 DOC 值，其單位為 mg/L。由於樣 本在分析前，利用酸化及氣提方式先行去除無機 碳之步驟， 去除揮發性有機物(Purgeable organic matter)，因此本分析方法所得之碳量稱為非揮發 性溶解性有機碳。
2.2.3. 紫外光 -可見光吸收光譜 (UV Absorption Spectrometer)
將所得樣本經 0.22 μm 之濾膜(cellulose acetate, MFS, USA )過濾後進行測定，將紫外光 及可見光譜儀（U-2900, Hitachi, Japan）之波長 範圍設定於 200-600 nm，測定前使用實驗室之 超純水置入樣品槽，進行儀器歸零校正之步驟，
隨後取約八分滿之水樣於一公分之石英比色管中，
將其置入樣品槽內，進行樣本分析。紫外光吸收 光譜之操作條件：掃描起始至結束波長為200- 600 nm ，光柵寬度為 1.5 nm，掃描速度則是 400
nm/min。
2.2.4. 分子量分析(Molecular Weight)
利 用 高 效 能 液 相 層 析 儀 HPLC (L-7455, Hitachi, Japan) 配 合 DAD 偵 檢 器 (Diode array detector) 進 行 分 子 量 之 測 定 。 移 動 相 (Mobile phase)為 2.4 mM NaH2PO4、1.6 mM Na2HPO4及 25 mM Na2SO4 混合成 pH 6.8 離子強度 100 mM 之磷酸緩衝液，流速為0.5 mL/min。水樣以 0.45
m 之 濾 膜 (Mixed cellulose ester, Advantec MFS Inc., USA)過濾非水溶性物質後隨即分析。
2.2.5. 濁度、粒徑分佈及表面電位
濁 度 測 定 方 法 根 據 環 保 置 公 告 之 NIEA W219.52C 水中濁度檢測方法－濁度計法進行。
利 用 界 達 電 位 分 析 儀(Zetasizer NanoZ, Malvern, U.K.) 是 以 PCS (Photon correlation spectroscopy)法進行偵測溶液或懸浮液中顆粒之 擴散速率，利用兩束雷射光束交叉於量測管內之 靜 止 層(Stationary layer) ， 使 其 產 生 干 涉 條 紋 (Interference fringe)。樣品粒子在干涉條紋中移動 時所產生之散射光，經由 PM (Photo-multiplier) 管收集後，以其強弱及變化速率，準確偵測出粒 子之電泳速度，再計算出其界達電位值，本設備 可量測之電位大小屬於沒有限制，即可測定之粒 徑大小範圍 0.3 nm ~ 10 m。
三、結果與討論
3.1. 濁度、顆粒粒徑及表面電位之變化
圖1 為 2016 年 3 月至 12 月份 CCL 及 FS 經 生物活性碳程序後之濁度變化。
圖1(B)各月份生物活性碳濾床進水濁度變化 3 月為 0.06 NTU、6 月 0.38 NTU、11 月為 0.02 NTU 及 12 月為 0.19 NTU，而出水濁度變化 3、6、11 及 12 月分別為 0.01、0.04、0 及 0.24 NTU。濁度去除率部分，在 3、6 及 11 月均有去 除，分別為58、34 及 5%，但在 12 月濁度沒有 去除反而增加26%。
圖1 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水不同月份之濁度去除率。
圖2 為 2016 年 3 月至 12 月 CCL 及 FS 經生 物活性碳濾床程序後之表面電位變化。圖2 顯示 生物活性碳濾床進出水皆為負電位，因和水中有 機物大多為負電位相關。圖2(A)進水部分在 3、6、11 及 12 月分別為-9.73、-11.4、-15.2 及- 12.9；出水部分則為-8.75、-11.3、0.134 及- 8.75。圖 2(B)進水部分以 11 月最不負，其值為- 7.7 mV，3、6 及 12 月分別為-16.9、-16.8 及-13.6 mV；出水部分則和進水相同，皆是 11 月最不負，
其值為-4.17 mV，而 3、6 及 12 月各別為-5.04、- 9.6 及-12.2 mV。依此結果得知，經生物活性碳 濾床後水中有機物電位減少。
圖2 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水不同月份之電位變化
圖3 為 2016 年 3 月至 12 月 CCL 及 FS 經生 物活性碳濾床程序後平均粒徑之變化。圖3(A) 水部分在3、6、11 及 12 月分別為
313.9、798.1、712 及 812.4nm；則出水為
68.18、1,794、269.2 及 831.1nm，在 3 及 11 均有 去除，而6 及 12 月反而增加，推測可能與濾料 流出有關。
圖3(B)進水部分在 3、6、11 及 12 月分別為 509.5、878.2、24.73 及 342.5 nm；則出水分別為 176.1、563.3、72.02 及 482 nm。3 月及 6 月平均 粒徑均有去除，而11 及 12 月則反之。
圖3 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水不同月份之平均粒徑變化
3.2. 生物活性碳濾床進出水中有機碳含量及分子 量之變化
圖4(A)為 2016 年 3 月至 12 月 CCL 及 FS 經 生物活性碳濾床程序NPDOC 之變化。圖 4(A)進 水部分在3、6、11 及 12 月分別為 0.6、1.4、0.5 及0.9mg-C/L；出水部分則為 0.3、5.8、0.6 及 0.8 mg-C/L。圖 4(B)在各月份進水為
0.4、1.2、0.4 及 1 mg-C/L；出水則為 0.2、0.8、0.4 及 0.6 mg-C/L。
圖4(A)6 及 11 月沒有去除反而增加了 332 及 42%，此可能與後臭氧可有效轉化大分子量之有 機物成為小分子，有利於生物濾床微生物之滋生，
大量微生物滋生後，產生大量之有機物釋出[6]。
圖4 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水不同月份之NPDOC 去除
圖5 為 2016 年 3 月至 12 月 CCL 及 FS 經生 物活性碳濾床程序分子量之變化。圖5(A)三月 (A-1)分子量大小為 12 kDa 與 47 KDa，六月(A- 2)、十一月(A-3)及十二月(A-4) 分子量大小為 12 kDa 與 43 kDa。圖 5(B)三月(A-1)分子量大小為 14 kDa 與 39 kDa，六月(A-2) 分子量大小為 7 kDa 與 30 kDa，十一月(A-3) 分子量大小為 12 kDa 與 43 kDa。十二月(A-4) 分子量大小為 12 kDa 與 47 kDa。
圖5 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水之分子量變化(1:3 月、2:6 月、3:11 月、4:12
月)
3.3. 螢光激發發射全譜於生物活性碳濾床進出水 之變動
根據文獻指出，可將三維螢光全譜中激發與 發射波長位置區分為 5 個區塊，激發波長小於 250 nm，發射波長小於 350 nm 屬芳香型之蛋白 質 (aromatic protein)，此部分為第 I 及 II 區；激 發波長小於 250 nm，發射波長大於 350 nm 屬黃 酸 (fulvic acid) ， 為 第 III 區 ； 激 發 波 長 小 於 250-280 nm，發射波長小於 380 nm 屬於溶解性 微 生 物 代 謝 物 質 (Soluble microbial by-product- like)，為第 IV 區；激發波長大於 280 nm，發射 波長大於 380 nm，屬似腐植酸 (humic acid-like) 物質，為第 V 區[7]。
圖6 為 2016 年 CCL 經生物活性碳濾床程序 進出水之螢光激發發射光譜圖。圖6(A)進水及圖 6(B)出水皆出現五個主要波峰，其激發發射波長 位置分別落在222-226/292-322 nm、228-236/331-
337 nm、230-248/397-421 nm、268-280/301- 346nm 與 279-308/397-406nm。但在 11 月(A-3 及 B-3)部分，Peak V 似腐植酸 (humic acid-like)物 質經臭氧化後去除。
圖6 2016 年 CCL 生物活性碳濾床進出水(A)3 月、(B)6 月、(C):11 月、(D):12 月之螢光激發發 射光譜圖(1:進水；2:出水)
圖7 為 2016 年 FS 經生物活性碳濾床程序進 出水之螢光激發發射光譜圖。圖7(A)進水及圖 7(B)出水部分在五類有機物出現五個主要波峰，
其激發發射波長位置分別落在224-228/252-319 nm、226-246/301-373 nm、226-304/355-421 nm、228-304/304-388nm 與 252-310/403-451 nm。但在圖 7(A-3)及(B-3)部分則和 CCL 相同，
Peak V 似腐植酸 (humic acid-like)物質經臭氧化 後去除。
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 1 B - 1
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 2 B - 2
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 3 B - 3
2 5 0 3 0 0 3 5 0 4 0 0 4 5 0 5 0 0
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
Excitation(nm)
A - 4
2 5 0 3 0 0 3 5 0 4 0 0 4 5 0 5 0 0 5 5 0
0 6 0 1 2 0 1 8 0 2 4 0 3 0 0 3 6 0 4 2 0 4 8 0 5 4 0 6 0 0 6 6 0 7 2 0 7 8 0 8 4 0 9 0 0
E m i s s i o n ( n m ) B - 4
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
I I I I I I
I V V
圖7 2016 年 FS 生物活性碳濾床進出水(A)3 月、
(B)6 月、(C):11 月、(D):12 月之螢光激發發射光 譜圖(1:進水；2:出水)
圖8 (A)CCL(B)FS 五類有機物去除率(1：I 類為 芳香型之蛋白質酪胺酸；2：第 II 類屬芳香型之 蛋白質與 BOD5有關之物質；3：第 III 類屬黃酸 (fulvic acid)物質；4：第 IV 類屬於溶解性微生物 代謝物質；5：第 V 類，屬似腐植酸物質)
3.5. 紫外光吸收於生物活性碳濾床進出水之變化 依文獻指出UV210 為[8]，UV254 為芳香碳氫 化合 (polyhydroxy aromatic)[9]。
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 1
Excitation(nm)
I I I I I I
I V V
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 2 B - 2
I I I I I I
I V V
I I I I I I
I V V
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 3 B - 3
I I I I I I
I V V
I I I I I I
I V V
2 5 0 3 0 0 3 5 0 4 0 0 4 5 0 5 0 0
2 0 0 2 5 0 3 0 0 3 5 0 4 0 0
A - 4
2 5 0 3 0 0 3 5 0 4 0 0 4 5 0 5 0 0 5 5 0
0 4 0 8 0 1 2 0 1 6 0 2 0 0 2 4 0 2 8 0 3 2 0 3 6 0 4 0 0 4 4 0 4 8 0 5 2 0 5 6 0 6 0 0 6 4 0 6 8 0
E m i s s i o n ( n m )
B - 4
I I I I I I
I V V
I I I I I I
I V V
B - 1
I I I I I I
I V V
圖9 2016 年(A)CCL(B)FS 生物活性碳濾床進出 水紫外光吸收之變化 (1:UV210；2:UV254)
圖10 2016 年(A)CCL(B)FS 生物活性碳濾床進 出水SUVA 值之變化
四、結論
五、致謝
六、參考文獻
1. 陳鴻烈、鄭慧玲、陳桂梅“以活性碳吸附法 去除飲用水水源中有機物之研究”，中國環 境 工 程 學 刊 ， 第 五 卷 ， 第 四 期 ，p351- 359(1995)。
2. Abromaitis ,V.,Racys,V.,van der
Marel,P.andMeulepas, R. J. “Biodegradation of persistent organics can overcome adsorption- desorption hysteresis in biological activated carbon systems. ” Chemosphere 149(183-189)(2016)
3. 王根樹，“以活性碳吸附水中背景有機物之研究
(3/3)”， 行政院國家科學委員會專題研究計畫成
果報告(2001)
4. 黃文鑑、彭曉萱、許振銘“活性碳濾床控制臭 氧消毒副產物及對水質生物穩定性之研究”，弘 光學報第42 期，p179-185(2003)
5. Stevenson, F. J. “Humus chemistry: genesis, composition, reactions. ” John Wiley & Sons.
(1994)
6. 林建立，“水中有機物光譜性質在高級淨水處理
程序單元之變動”， 碩士論文，大仁科技大
學環境管理研究所，屏東縣(2011)
7. P.G. Coble, S.A. Green, N.V. Blough and R.B.
Gagosian, “Characterization of dissolved organic matter in Black Sea by fluorescence spectroscopy”
Nature, 348, pp. 432–435 (1990)
8. Korshin, G. V., Beniamin, M. M. & Sletten, R. S..
Adsorption of natural organic matter (NOM) on iron oxide: effects on NOM composition and formation of organo-halide compounds during chlorination. Water Research, 1643–1650. (1997)
