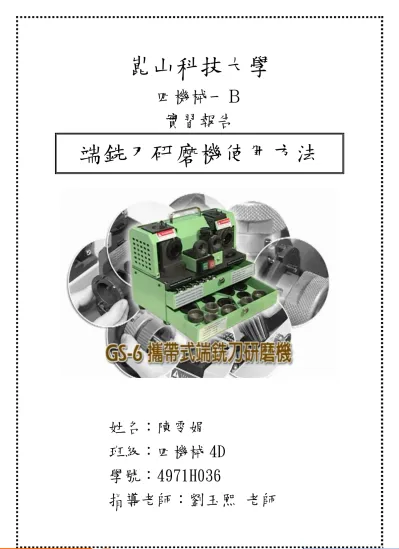

崑山科技大學
四機械一Ｂ 實習報告
端銑刀研磨機使用方法
姓名：陳雯娟 班級：四機械 4D 學號：4971H036
指導老師：劉玉熙 老師
一、 使用前注意事項
（一）、 端銑刀研磨機整體的外觀，使用前請確認電壓及使用後確實做 好每一次清潔，以維持機器之壽命。尤其是研磨孔最為重要，若清潔不確 實，會使機件磨損，進而影響研磨的準確度。再進行清潔保養或更換砂輪 時，務必確認機台處於斷電狀態，以免發生意外。
二、 各部位名稱及配件介紹
（一）、 後斜角研磨座。
（二）、 3＆4 刃逃隙槽研磨座。
（三）、 先端刃口研磨座。
（四）、 2 刃逃隙槽研磨座。
（五）、 角度調整座。
（六）、 調整台。
（七）、 調整台刻度。
（八）、 卸刀座。
（九）、 開關。
（十）、 活動式定位銷。
（十一）、 筒夾。
（十二）、 2 刃配件組，其中包含 2 刃 3°襯套、2 刃夾頭組。
（十三）、 3 刃配件組，其中包含3 刃3°襯套、3 刃逃隙槽襯套、3刃夾 頭組。
（十四）、 4 刃配件組，其中包含4 刃7°襯套、4 刃12°襯套、4 刃逃隙 槽襯套、4 刃夾頭組。
三、
選擇砂輪及配件組
（一）、 其操作方法和鑽頭研磨機類似，首先確定銑刀刃數、材質、刀 刃部外刃尺寸，再選擇適用的砂輪更換使用。
（二）、 HSS（鋒剛）材質選用CNB 砂輪，鎢鋼材質選用SD 砂輪。
（三）、 先端刃口研磨座及2 刃逃隙槽研磨座，所使用砂輪為標準砂輪。
（四）、 後斜角研磨座及3＆4 刃逃隙槽研磨座，所使用之砂輪規格 共分三種：
（1） 砂輪A 適用於刀刃部_3.0mm-_5.0mm
（2） 砂輪B 適用於刀刃部_5.1mm-_8.0mm
（3） 砂輪C 適用於刀刃部_8.1mm-_12.0mm
（五）、 確定銑刀的刀刃數，選擇適用的配刃組。
四、 選擇筒夾及使用
（一）、 將調整台刻度向右旋轉後歸零（如圖一），再確認銑刀柄尺寸 選擇適用筒夾，以45°角將筒夾崁入夾頭座（如圖二），鎖上夾頭螺帽，先 不要鎖緊，長刃型銑刀需選購筒夾，將銑刀放入筒夾，欲修磨端凸出約5mm 並保持銑刀些許調整空間。
圖一、調整台刻度歸零 圖二、45°角將筒夾崁入夾頭座
（二）、 將銑刀長刃部調整至與夾頭組缺口部平行（如圖三）。
圖三、銑刀長刃部調整至與夾頭組缺口部平行
五、 調整台使用
（一）、 將調整台刻度調整至銑刀刀刃部外徑尺寸，刻度調整第一圈為 3.0mm-9.0mm （ 如圖四）， 第二圈為10.0mm-12.0mm（如圖五）。
圖四、3.0mm-9.0mm 圖五、10.0mm-12.0mm
（二）、 將夾頭組放入調整台架，缺口部對準定位銷放到底，向右旋轉 與定位銷結合（如圖六），將銑刀頂到底，向右旋轉與定位點結合，之後 夾頭座向右旋轉到底並鎖緊（如圖七）。
＊(3 刃及4 刃銑刀定位時必須注意銑刀長刃部與定位點結合)。
圖六、缺口部對準定位銷與定位銷結合
圖七、夾頭座向右旋轉到底並鎖緊
（三）、 再確認銑刀刀刃部與夾頭組缺口部平行，若沒有一定要重新調 整。
＊（再進行這些操作時先確認欲研磨銑刀刃數，依刃數不同，操作方式需 稍作調整）。
六、 研磨步驟
（一）、兩刃銑刀研磨:
(1)、2刃銑刀研磨其順序為：後斜角研磨座--->先端刃口研磨座--->逃隙 槽研磨座。
(2)、先端刃口研磨座調至3°，將2刃3°襯套的綠色點對準先端刃口研磨座 綠色記號點後，輕轉放到底。將後斜角研磨座活動式定位銷向上至定位點。
(3)、欲做2 刃後斜角研磨，先打開開關約10秒鐘，將夾頭組放入後斜角 研磨座，以1號缺口部對準後斜角研磨座上，兩支插銷輕推到底研磨。向 右旋轉後再向左，然後取出夾頭組轉向180度，以2號缺口部以同樣的方式 研磨。
(4)、欲做2 刃先端刃口研磨，將夾頭組放入先端刃口研磨座，以1號缺口 部，對準襯套上1號數字，輕推到底研磨，研磨完全後，取出夾頭組，並 將襯套取出轉向180度，將襯套另一缺口對準定位銷後放到底，再將2號夾 頭組，對準襯套上數字2，輕推到底直到研磨完全後取出。
(5)、欲做2 刃逃隙槽研磨，將夾頭組放入2刃逃隙槽研磨座，以夾頭組1 號缺口部對準2刃逃隙槽研磨座上2支插銷後，輕推到底研磨，直到研磨完 全後，取出夾頭組並轉向180度，以同樣方式研磨2號缺口部，即可完成2 刃銑刀研磨。
（二）、三刃銑刀研磨:
(1)3刃銑刀研磨其順序為：後斜角研磨座--->逃隙槽研磨座--->先端刃口 研磨座。
(2)先端刃口研磨座至3°，將3刃逃隙槽襯套粉紅色記號點，對準3＆4刃逃 隙槽研磨座上粉紅色記號點，輕推到底。將3刃3°襯套綠色記號點，對準 先端刃口研磨座上綠色記號點，輕推到底，將後斜角研磨座活動式定位 銷，向上至定位點。
(3)欲做3刃後斜角研磨，先打開開關約10秒鐘，將夾頭組放入後斜角研磨 座，以1號缺口部作為第一研磨順序，對準後斜角研磨座上2支插銷，輕推 到底研磨，向右轉到底，再向左轉回原來位子。之後取出夾頭組，向左邊 旋轉，依序將2、3號缺口部，依同樣方式放入研磨。
(4)欲做3刃逃隙槽研磨，先將夾頭組一號缺口部，對準3＆4刃逃隙槽研磨 座粉紅色記號點後，輕推到底研磨，直到研磨完全，取出夾頭組，向左旋 轉至2號缺口部，依同樣方式研磨，再取出夾頭組並將逃隙槽襯套取出轉 向180度，將襯套上數字3對準3＆4刃逃隙槽研磨座上粉紅色記號點後，放 入到底，再將夾頭組3號缺口部，對準先端刃口研磨座上粉紅色記號點，
放入至研磨完全，取出夾頭組。
(5)欲做3刃先端刃口研磨，將夾頭組1號缺口部對準先端刃口研磨座襯套 上1號數字，輕推到底研磨，直到研磨聲音靜止後，取出夾頭組，並將襯 套取出轉向180度，缺口部對準定位銷後放入到底，將夾頭組2號缺口部，
對準襯套上數字2、3旁，輕推到底研磨，直到研磨完成後，取出夾頭組，
向左旋轉依同樣方式研磨3號缺口部，即可完成3刃端銑刀研磨。
＊（每一刃刀口研磨時，務必於研磨完全後，才可研磨下一刃口）。
（三）、四刃銑刀研磨
(1)4刃銑刀研磨其順序為：後斜角研磨座--->逃隙槽研磨座--->先端刃口 研磨座。
(2)當銑刀刀刃部外徑為3.0mm-8.0mm時，將先端刃口研磨座調至12°，當 銑刀刀刃部外徑為8.1mm-12.0mm時，將先端刃口研磨座調至7°，依刀刃部 外徑，選擇7°襯套或12°襯套，放入先端刃口研磨座，並以襯套綠色記號 點對準研磨座上綠色記號點，輕放到底。以4刃逃隙槽襯套上粉紅色記號 點，對準3＆4刃逃隙槽研磨座粉紅色記號點後，輕放到底。將後斜角研磨 座定位銷，向下扳至與研磨座缺口部密合。
(3)欲做4刃後斜角研磨，將夾頭組放入後斜角研磨座，以1號缺口部為第 一研磨順序，對準研磨座上2支插銷後，輕推到底研磨，直到研磨完全。
再取出夾頭組，向左旋轉90度，依序將2、3、4號缺口部放入，以同樣方 式研磨。
＊（4刃端銑刀後斜角研磨，不需做旋轉動作）。
(4)欲做4刃逃隙槽研磨，將夾頭組上1號及3號缺口部，依序對準3＆4刃逃 隙槽研磨座上粉紅色記號點，放入完全研磨後，取出夾頭組，並將襯套取 出轉向180度，襯套上2、4數字，對準粉紅色記號點放入到底，再將夾頭 組2、4號缺口部，依序對準記號點，放入研磨完全後，取出夾頭組。
(5)欲做4刃先端刃口研磨，將夾頭組1號缺口部對準先端刃口研磨座襯套 上1號數字，輕推到底研磨，直到研磨完全，再取出夾頭組，並取出襯套 轉向180度，將襯套另一缺口部，對準先端刃口研磨座插銷後，放入到底，
並依序將夾頭組2、3、4號缺口部對準先端刃口研磨座上襯套2、3、4 數 字，輕推到底研磨，直到完成後，取出夾頭組，即可完成4刃銑刀研磨。
七、卸刀座操作使用
（一）、 銑刀研磨完成後，將夾頭組放入卸刀座，向左轉後取出，鬆 開夾頭座，並將研磨完成的銑刀取出。
