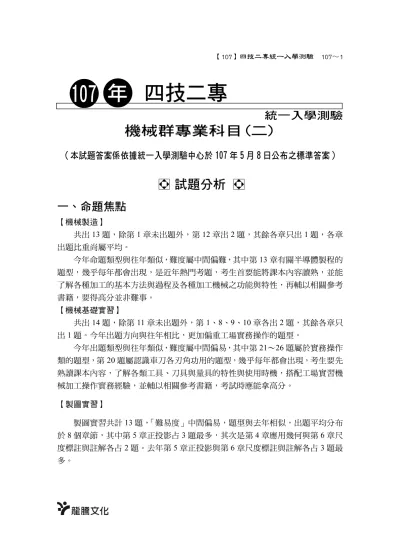

【107】四技二專統一入學測驗 107~1
四技二專
統一入學測驗
機械群專業科目(二)
(本試題答案係依據統一入學測驗中心於 107 年 5 月 8 日公布之標準答案)
試題分析
一、命題焦點
【機械製造】
共出 13 題,除第 1 章未出題外,第 12 章出 2 題,其餘各章只出 1 題,各章 出題比重尚屬平均。
今年命題類型與往年類似,難度屬中間偏難,其中第 13 章有關半導體製程的 題型,幾乎每年都會出現,是近年熱門考題,考生首要能將課本內容讀熟,並能 了解各種加工的基本方法與過程及各種加工機械之功能與特性,再輔以相關參考 書籍,要得高分並非難事。
【機械基礎實習】
共出 14 題,除第 11 章未出題外,第 1、8、9、10 章各出 2 題,其餘各章只 出 1 題。今年出題方向與往年相比,更加偏重工場實務操作的題型。
今年出題類型與往年類似,難度屬中間偏易,其中第 21~26 題屬於實務操作 類的題型,第 20 題屬認識車刀各刃角功用的題型,幾乎每年都會出現,考生要先 熟讀課本內容,了解各類工具、刀具與量具的特性與使用時機,搭配工場實習機 械加工操作實務經驗,並輔以相關參考書籍,考試時應能拿高分。
【製圖實習】
製圖實習共計 13 題,「難易度」中間偏易,題型與去年相似,出題平均分布 於 8 個章節,其中第 5 章正投影占 3 題最多,其次是第 4 章應用幾何與第 6 章尺 度標註與註解各占 2 題。去年第 5 章正投影與第 6 章尺度標註與註解各占 3 題最 多。
107 年
107~2 【107】四技二專統一入學測驗
二、配分比例表
機械製造 題數 機械基礎實習 題數 製圖實習 題數 機械製造的演進 0 基本工具、量具使用 2 工程圖概述 1 材料與加工 1 劃線 1 製圖設備與用具 1
鑄造 1 銼削 1 線條與字法 1
塑性加工 1 鋸切 1 應用幾何 2
銲接 1 鑽孔 1 徒手畫 1
表面處理 1 鉸孔 1 正投影 3
量測與品管 1 攻螺紋 1 尺度標註與註解 2 切削加工 1 車床基本操作 2 剖面視圖 0.5 工作機械 1 外徑車刀研磨 2 習用畫法 0.5 螺紋與齒輪製造 1 端面與外徑車削 2 基本工作圖 1 非傳統加工 1 綜合練習 0
電腦輔助製造 2 新興製造技術 1
【107】四技二專統一入學測驗 107~3
試題內容
A-機械製造 B-機械基礎實習 C-製圖實習 選擇題:(共 40 題,每題 2.5 分,共 100 分)
___
1.
綜合CNC
機械、倉儲管理系統、無人搬運車及自動檢驗的生產系統,稱為下列何者?
(A)
彈性製造系統(B)
客製化製造系統(C)
零件製造專業化系統
(D)
工具機複合化製造系統。 A-電腦輔助製造___
2. CNS
鋼鐵符號SS 400
,其中數字400
代表意義為何?(A)
最低抗拉強度
400 kPa (B)
最低抗拉強度400 MPa (C)
最低降伏強度400 kPa (D)
最低降伏強度400 MPa
。 A-材料與加工___
3.
下列何者不屬於鑄件非破壞性檢驗的方式?(A)
音響試驗(B)
磁粉檢驗
(C)
金相顯微檢驗(D)
超音波檢驗。 A-鑄造___
4.
與熱作加工比較,下列何者不是金屬材料冷作加工的主要效應?(A)
可增加強度及硬度
(B)
可增加尺寸精度(C)
會增加殘留應力(D)
使材料組織均勻化。 A-塑性加工
___
5.
下 列 何 者 不 是 消 耗 性 電 極 電 弧 銲 接 ?(A)
遮 蔽 金 屬 電 弧 銲 接(SMAW) (B)
惰氣鎢極電弧銲接(GTAW) (C)
惰氣金屬極電弧銲接(GMAW) (D)
潛弧銲接(SAW)
。 A-銲接___
6.
下列何種表面處理方法的主要目的,不是為了防止鏽蝕?(A)
磷酸鹽處理
(B)
鋁合金陽極處理(C)
滲碳處理(D)
發藍處理。A-表面處理
___
7.
若一工件的標稱尺度為80 mm
,則採用下列何種CNS
標準公差等級,其公差最小?
(A) IT 01 (B) IT 0 (C) IT 1 (D) IT 10
。A-量測與品管
___
8.
有關金屬切削的敘述,下列何者正確?(A)
工件的硬度及延展性愈高,切削性愈佳
(B)
進刀量對刀具壽命的影響較切削速度明顯(C)
切屑之捲曲半徑愈小,斷屑效果愈好
(D)
刀具斜角較大,較易形成不連續切屑。 A-切削加工
1.(A) 2.(B) 3.(C) 4.(D) 5.(B) 6.(C) 7.(A) 8.(C)
107~4 【107】四技二專統一入學測驗
___
9.
有關工作機械及螺紋與齒輪製造的敘述,下列何者正確?(A)
凹口車床常用於大型不規則之工件加工
(B)
無心磨床對於空心之工件,不易確保內、外圓同心
(C)
螺紋滾軋機適用於內、外螺紋製造(D)
滾齒機製造齒輪時滾齒刀與齒輪工件之旋轉圈數相同。
A-螺紋與齒輪製造
___
10.
有一銑刀直徑100 mm
,共有8
個刀刃,如切削速度為157 m/min
,每一刀刃進刀量為
0.1 mm
,則刀具進給量(mm/min )
為何?(A) 100
(B) 200 (C) 300 (D) 400
。 A-工作機械___
11.
有關非傳統加工的敘述,下列何者正確?(A)
粉末冶金製造雙金屬板,其燒結溫度在較高與較低金屬熔點之間
(B)
塑膠加工之擠製成型法適用於製造清潔劑容器
(C)
雷射加工屬熱電式特殊切削法,只 適用於金屬材料加工(D)
放電加工會產生高溫放電,不適用於高硬度金屬薄板加工。 A-非傳統加工
___
12.
有關電腦輔助製造的敘述,下列何者正確?(A)
數值控制線切割放電加工機採用點至點控制方式
(B)
數值控制臥式銑床的Z
軸表示床台升降方向
(C)
數值控制工具機的傳動機件通常為梯形牙導螺桿(D)
數值控制程式中控制切削劑開與關動作的機能為輔助機能。A-電腦輔助製造
___
13.
有 關 半 導 體 製 程 的 敘 述 , 下 列 何 者 正 確 ?(A)
柴 可 斯 基 法(Czochralski Process)
拉晶形成的矽晶棒,其直徑精度很難控制(B)
半導體薄膜製作,通常採用氣相沉積和還原法
(C)
半導體蝕刻製程是將顯影後晶片表面光阻覆蓋區域蝕除,露出矽晶材料
(D)
半導體以離子植入法摻入碳原子至矽基板,可以製造
P
型半導體。A-新興製造技術
9.(B) 10.(D) 11.(A) 12.(D) 13.(A)
【107】四技二專統一入學測驗 107~5
___
14.
有關手工具規格表示,下列何者正確?(A)
螺絲起子以刀桿長度表示
(B)
活動扳手以開口寬度表示(C)
硬鎚(鋼鎚)以鎚頭硬度表示(D)
六角扳手以六角形截面積表示。 B-基本工具、量具使用___
15.
有關游標卡尺的敘述,下列何者不正確?(A)
精度(最小讀數)0.02
mm
的游標卡尺,其設計原理係取主尺的49 mm
等分為游尺的50
格(B)
精度(最小讀數)0.05 mm
的游標卡尺,游尺0
刻度在本尺14
與15
之間,游尺第19
格與本尺刻度成一直線,則此尺寸為14.95 mm (C)
精度(最小讀數)
0.05 mm
的游標卡尺,假設本尺一格為1 mm
,則游尺上有
21
條刻劃線(D)
精度(最小讀數)0.02 mm
的游標卡尺可以量測出
16.004mm
的尺寸。 B-基本工具、量具使用___
16.
有關刺(尖)衝和中心衝的敘述,下列何者不正確?(A)
皆以鑄鐵製成,尖端須經淬火硬化處理
(B)
刺(尖)衝尖端之圓錐角度約30°
~
60° (C)
中心衝尖端之圓錐角度約90° (D)
中心衝製成之凹痕可用於引導鑽頭定位。 B-劃線
___
17.
不同切齒形式的銼刀有其適用的銼削對象。下列敘述何者不正確?(A)
雙切齒銼刀適用於大切削量的粗銼削(B)
單切齒銼刀適用於小切削量的精銼削
(C)
曲切齒銼刀適用於鋁材的銼削(D)
棘切齒銼刀適用於鋼材的銼削。 B-銼削
___
18.
在手弓鋸鋸切工作中,下列敘述何者正確?(A)
鋸條材質有高碳鋼及碳化鎢,高碳鋼鋸條為黑色,碳化鎢鋸條表面塗上藍色漆
(B)
鋸切鋼鐵材料時,向前推送鋸條無切削作用,向後拉回才產生切削效果
(C)
採用向前推送方式,鋸條的安裝時切齒應朝向鋸架前方(D)
鋸條齒數選用原則是每吋齒數越多、齒距越小、鋸齒越細,適用於較軟材
料的鋸切。 B-鋸切
14.(A) 15.(D) 16.(A) 17.(D) 18.(C)
107~6 【107】四技二專統一入學測驗
___ 19. 在鑽孔加工中,下列敘述何者不正確? (A)多軸鑽床在一次鑽孔操 作中能同時鑽出數個孔 (B)高速鋼材質的鑽頭,其鑽頭柄部刻有
「HSS」字樣 (C)在相同切削速度下,鑽頭直徑越大轉速要越快 (D) 鑽削合金鋼等硬材料的進給量應較小,軟材料則可較大。 B-鑽孔
___ 20. 高速鋼車刀各刃角中,下列何者可作為引導切屑流動方向與斷屑之 用? (A)邊斜角(side rake angle) (B)刀端角(end cutting edge angle) (C) 前 間 隙 角 (front clearance angle) (D) 邊 間 隙 角 (side clearance
angle)。 B-外徑車刀研磨
___ 21. 在鉸削加工中,下列敘述何者不正確? (A)鉸孔可獲得比鑽孔更佳 的真圓度 (B)「鉸削前的鑽孔直徑」大約等於「鉸孔直徑」減去「鉸 削裕留量」 (C)機器鉸削速度常比鑽孔速度慢 (D)鉸孔時進刀與退
刀的旋轉方向相反。 B-鉸孔
___ 22. 下列對車床基本操作的敘述,何者不正確? (A)選定所要變換的轉 速,用左手旋轉夾頭,右手撥動變化桿 (B)啟動主軸之正轉或逆轉,
由同一支啟動把手操縱 (C)煞車時,若可能的話,最好以分次踩壓,
不可用力過猛 (D)發生緊急狀況時,直接快速踩煞車讓主軸停止。
B-車床基本操作
___ 23. 在進行通孔(貫穿孔)攻螺紋,下列何者為正確的操作程序?
(A)用角尺檢查垂直度→繼續攻螺紋並加入切削劑→鑽孔、孔外緣導 角→攻入 2~3 牙→完成攻製並修孔毛邊 (B)攻入 2~3 牙→鑽孔、
孔外緣導角→繼續攻螺紋並加入切削劑→用角尺檢查垂直度→完成 攻製並修孔毛邊 (C)用角尺檢查垂直度→攻入 2~3 牙→繼續攻螺紋 並加入切削劑→鑽孔、孔外緣導角→完成攻製並修孔毛邊 (D)鑽 孔、孔外緣導角→攻入 2~3 牙→用角尺檢查垂直度→繼續攻螺紋並 加入切削劑→完成攻製並修孔毛邊。 B-攻螺紋
19.(C) 20.(A) 21.(D) 22.(A) 23.(D)
【107】四技二專統一入學測驗 107~7
___
24.
有關車床自動縱向、橫向進給與其速率變化之操作,下列敘述何者正確?
(A)
撥動轉速變化桿,調整主軸轉速,確實將轉速變換桿撥入 所需檔位(B)
依主軸頭所貼附之進給率表,找到進給率所對應之檔 位與變速桿(C)
確定尾座各操作桿的功能是否正常,調整尾座心軸 伸出長度(D)
依據車削狀況及工件材質,選定車刀與主軸轉速。B-車床基本操作
___
25.
在機力車床橫向進刀手輪上,顯示最小刻度為φ0.04 mm
,若工件半徑要減少
1.20 mm
,則正確的進刀格數為下列何者?(A) 15 (B) 30
(C) 45 (D) 60
。 B-端面與外徑車削___
26.
以砂輪機進行外徑車刀研磨,下列敘述何者不正確?(A)
須檢視刀具扶架與砂輪面之間隙是否適當
(B)
砂輪之正面與側面均可用來研 磨車刀(C)
須確認砂輪側面之螺絲螺帽是否鎖緊(D)
研磨過程應保持砂輪平整並防止車刀磨焦。 B-外徑車刀研磨
___
27.
車削一直徑40 mm
的低碳鋼圓棒,車床縱向進給為10 mm/rev
、主軸轉速為
200 rpm
,試問欲車削60 mm
長度,需花費多少時間(sec)
?(A) 1.2 (B) 1.8 (C) 2.4 (D) 3.6
。 B-端面與外徑車削24.(B) 25.(D) 26.(B) 27.(B)
107~8 【107】四技二專統一入學測驗
___
28.
下列有關工程圖的敘述,何者不正確?(A)
學習工程圖的目的為製圖與識圖
(B)
製圖標準規範是工程圖的繪製準則(C)
工作圖是為了說明機械或產品的構造、裝配及操作保養等目的所使用之圖面
(D)
零件圖是描述零件的詳細形狀、尺度、配合狀況等,以供零件製造所
需之圖面。 C-工程圖概述
___
29.
實物長度為20 mm
,若圖面上以100 mm
的長度繪製,則其比例為何?(A) 1
:2 (B) 1
:5 (C) 2
:1 (D) 5
:1
。 C-製圖設備與用具___
30.
繪圖時以中心線表示機件的對稱中心、圓柱中心、孔的中心等,一般使用何種線條繪製?
(A)
細鏈線(B)
細實線(C)
粗實線(D)
虛線。 C-線條與字法
___
31.
有關圓之內接正六邊形的邊長與圓之半徑的關係,下列敘述何者正確?
(A)
邊長等於半徑乘以0.75 (B)
邊長等於半徑(C)
邊長等於半徑的一半
(D)
邊長等於半徑的2
倍。 C-應用幾何___
32.
當兩圓相切時,通過切點之公切線與連心線的夾角為幾度?(A) 30
(B) 60 (C) 90 (D) 120
。 C-應用幾何___
33.
徒手畫時應使用何種軟硬等級(由硬到軟)的鉛筆較適宜?(A) 9H
到
6H (B) H
到B (C) 5H
到2H (D) 3B
到6B
。 C-徒手畫___
34.
圖(一)所示為一物體依第三角法繪製之前視圖及俯視圖,下列何者 為其正確的左側視圖? C-正投影
(A) (B)
(C) (D)
。28.(C) 29.(D) 30.(A) 31.(B) 32.(C) 33.(B) 34.(B)
圖(一)
【107】四技二專統一入學測驗 107~9
___ 35. 關於正投影的敘述,下列何者正確? (A)當一直線平行於一主要投 影面且傾斜於另外兩個主要投影面,則該直線稱為正垂線 (B)正垂 面在與其垂直的投影面上之投影視圖,稱為該正垂面之正垂視圖 (C) 一段單斜線可在三個主要投影面中的其中一個投影面上顯示其實際 長度 (D)當一平面傾斜於兩個主要投影面時,則該平面稱為複斜面。
C-正投影
___ 36. 圖(二)所示為三角平面 abc 的直立 投影(V)及側投影(P),下列何者為其 正確的水平投影(H)?
(A) (B)
(C) (D) 。
C-正投影
___ 37. 根據 CNS 工程製圖規範,下列各圖的尺度標註,何者正確?
C-尺度標註與註解
(A) (B)
(C) (D) 。
35.(C) 36.(C) 37.(D)
圖(二)
107~10 【107】四技二專統一入學測驗
___
38.
有關尺度標註的敘述,下列何者正確?(A)
錐度標註時,錐度符號之尖端應指向左方
(B)
板厚標註時,板厚符號以大寫拉丁字母「T
」表示
(C)
機件之圓柱或圓孔端面去角,若去角長度為2 mm
,去角角度為
30°
時,則標註為2×30° (D)
球面標註時,當球面形狀未達一半 時,通常標註其球面半徑尺度,並加註「SR
」符號於尺度數字前面。C-尺度標註與註解
___
39.
有關剖視圖的畫法,下列何者正確?(A) (B)
(C) (D)
。C-剖面視圖、C-習用畫法
___
40.
表面織構符號 的要求項目,下列選項何者正確?(A)
表面粗糙度之要求為兩個單邊上限界值(B) R
輪廓表面粗糙度算術平均偏差之上限界為
3.2 μm (C)
表面粗糙度限界值均採用16%
規則
(D)
必須去除材料。 C-基本工作圖38.(D) 39.(A) 40.(B)
【107】四技二專統一入學測驗 107~11
1.
彈性製造系統(Flexible Manufacturing System
,FMS)
,為一具有高度適應性之製造系統,係整合電腦控制系統、
CNC
機械、機器人、倉儲管理系 統、無人搬運車及自動檢驗的生產系統。2. S S 400
①② ③
第①部分:「
S
」代表鋼。第②部分:「
S
」代表一般構造用鋼。第③部分:「
400
」代表最低抗拉強度400MPa
。註:
1MPa=1N/mm
23.
非破壞性檢驗:鑄件檢驗後,並未破壞,仍可使用的檢驗法,下列各項均 是。外形檢驗、尺度檢驗、音響試驗、螢光檢驗、超音波檢驗、磁粉檢驗、X
射線檢驗等。破壞性檢驗:檢驗後,鑄件已被破壞而不能使用的檢驗方法,下列各項均 是。機械性質檢驗(包括硬度試驗、拉伸試驗、壓縮試驗、衝擊試驗及疲 勞試驗等)、金相顯微檢驗。
4. (D)
使材料組織均勻化,屬於熱作加工的主要效應。5. (B)
惰氣鎢極電弧銲接(GTAW)
,簡稱TIG
或氬銲,銲把上的鎢極並不會熔化,如果用在接縫平整的薄板,不加銲條即可完成銲接;若接縫較大 或有孔洞需加以修補時,則視需要再加入銲條。
6. (C)
滲碳處理,係為了增加材料表面的硬度及耐磨耗性。防鏽蝕的處理方法有:發藍處理、染黑、磷酸鹽處理、滲鋁防蝕法、陽極 處理、陰極防蝕法、防鏽蝕塗層等方法。
7. (A)IT01
,其公差最小。CNS
公差等級,對於工件尺度為500mm
以下,公差等級採用的有IT01
、IT0
、IT1
~IT18
共20
級。公差等級的選用分為:(1) IT01
~4
:規具公差,適用於塊規等精密量規。(2) IT5
~10
:配合公差,適用於一般工件的配合。(3) IT11
~18
:非配合公差,適用於粗切削、塑性加工、砂模鑄造等不需配合的工件。
8. (A)
工件的硬度及延展性愈高,切削性愈差。(B)
切削速度對刀具壽命的影響較進刀量明顯。VT
n=C
,由泰勒公式可知,影響刀具壽命的主因為切削速度(V)
。(D)
刀具斜角較大,較易形成連續切屑。休息一下!看我一眼,茅塞頓開
解 析
107~12 【107】四技二專統一入學測驗
9. (A)
凹口車床,床台設有凹口,用於車削直徑大、長度短的工件,例如火車輪的車削。
(C)
螺紋滾軋機只適用於製造外螺紋。(D)
滾齒機製造齒輪時,滾齒刀每轉一圈,齒輪工件同步旋轉一齒,過程 中齒輪工件外緣齒形便依刀刃進入與離開的軌跡衍生成形。10.
刀具每分鐘轉速N=
1000VπD=
1000 1573.14 100××=500(rpm)
刀具進給量
F=f×T×N=0.1×8×500=400(mm/min)
11. (B)
塑膠加工之擠製成型法適用於製造實心棒、管、板、電線包覆、窗框及各種建材等固定截面的產品。
(C)
雷射加工屬熱電式特殊切削法,適用於各種金屬或非金屬材料加工。(D)
放電加工會產生高溫放電,適合無法或難以用傳統加工製作的高硬 度、高韌性、碳化物等導電性材料的加工。12. (A)
數值控制線切割放電加工機係採用連續路徑(或輪廓)數值控制方式。(B)
數值控制臥式銑床的Y
軸表示床台升降方向。(C)
數值控制工具機的傳動機件通常為滾珠導螺桿。13. (B)
半導體薄膜製作,通常採用氣相沉積和氧化法。(C)
半導體蝕製程是將顯影後晶片表面未受光阻覆蓋區域蝕除,露出矽晶(D)
材料。半導體以離子植入法摻入一定比例的硼或磷離子至矽基板,使其成為p
型或
n
型半導體而改變其導電性質。14. (B)
活動扳手以全長尺度表示。(C)
硬鎚(鋼鎚)以鎚頭重量表示。(D)
六角扳手以六邊形對邊長表示。15. (C)
精度0.05mm
游標卡尺的原理:本尺每一格為1mm
,取本尺的19mm
,在游尺上等分為
20
格,游尺每格為 1920=0.95(mm)
,故本尺與游尺每一格相差
1
-0.95=0.05(mm)
。在游尺上等分為20
格,則游尺上有21
條(D)
刻劃線。精度(最小讀數)0.02mm
的游標卡尺無法量測出16.004mm
的尺寸。16. (A)
皆以工具鋼製成,尖端須經淬火硬化處理。17. (D)
棘切齒銼刀適用於皮革、木材或塑膠的銼削。18. (A)
鋸條材質有高碳鋼、高速鋼及雙金屬鋸條。高碳鋼鋸條為黑色;高速鋼鋸條表面塗上藍色或其他顏色的防鏽漆;雙金屬鋸條鋸齒的材質為 高速鋼,鋸背的材質為具有韌性的彈簧鋼。
【107】四技二專統一入學測驗 107~13
19. (C)
在相同切削速度下,鑽頭直徑愈大轉速要愈慢。由公式V=
1000πDN,可知鑽頭直徑
(D)
與轉速(N)
成反比。20. (B)
刀端角(end cutting edge angle)
:用於減少刀端刃和工件接觸長度。粗車 時刀端角較大,精車時刀端角取小值。(C)
前間隙角(front clearance angle)
:形成前端刀刃,車刀作徑向(橫向)進給時,使車刀刃口與工件接觸面減少,以降低摩擦。前間隙角一定 是正值,若為負值則無法切入工件。
(D)
邊間隙角(side clearance angle)
:形成切邊刀刃,車刀作軸向(縱向)進 給時,使切邊角之刃口與工件的接觸面減少,可降低摩擦。邊間隙角 與前間隙角同為正角,不可為負角。21. (D)
鉸孔時進刀與退刀的旋轉方向相同。22. (A)
選定所要變換的轉速,用右手旋轉夾頭,左手撥動變化桿。25.
橫向進刀手輪上,顯示最小刻度φ0.04mm
,每進給一格,直徑減少0.04mm
。今工件半徑要減少
1.20mm
,直徑則減少2.40mm
,進刀格數為 2.400.04
=60
格。26. (B)
砂輪之側面不可用來研磨車刀。27.
切削時間T=
60LfN=
10 20060 60××=1.8(sec)
28. (C)
有關工程圖的敘述,其中有不正確的是此敘述,為了說明機械或產品的構造、裝配及操作保養等目的所使用之圖面是說明圖而非工作圖。
29. (D)
比例的表示方式為圖形描繪的對應長度:物體實際長度= 100
:20
= 5
:1
,為放大比例。30. (A)
繪圖時以中心線表示機件的對稱中心、圓柱中心、孔的中心等,一般使用細鏈線繪製。
31. (B)
有關圓之內接正六邊形的邊長與圓之半徑的關係,正六邊形的邊長等32. (C)
於半徑。當兩圓相切時,通過切點之公切線與連心線的夾角為90
度。33. (B)
徒手畫時應使用何種軟硬等級(由硬到軟)的鉛筆較適宜是H
到B
。107~14 【107】四技二專統一入學測驗 34.
35. (A)當一直線平行於一主要投影面且傾斜於另外兩個主要投影面,則該直 線稱為單斜線而非正垂線。
(B)正垂面在與其垂直的投影面上之投影視圖,稱為該正垂面之邊視圖而 非正垂視圖。
(D)當一平面傾斜於兩個主要投影面時,則該平面稱為單斜面而非複斜面。
36.
【107】四技二專統一入學測驗 107~15 37. (A)24、Ø20 以及 2×30°是不正確的標註。
(B)Ø41、20 是多餘尺度,10 是漏標尺度。
107~16 【107】四技二專統一入學測驗
(C)
更改尺度應留存尺度數字上畫兩短劃記38. (A)
錐度標註時,錐度符號之尖端應指向右方而非左方。(B)
板厚標註時,板厚符號以大寫拉丁字母小寫「t
」而非大寫「T
」表示。(C)
機件之圓柱或圓孔端面去角,若去角長度為2 mm
,去角角度為30°
時,則標註去角長度尺度
2
以及去角角度尺度30°
,而非標註為2
×30°
。39. (B)
錐度銷(斜銷)為標準零件,組合圖中標準零件不剖切。(C)
耳不縱向剖切,上視圖輪轂部分少一條線。【107】四技二專統一入學測驗 107~17 (D)旋轉剖面輪廓應為粗實線,前視圖中間連接錐度矩形部位應為粗實線。
40. (A)表面粗糙度之要求為一個雙邊上下限界值,而非兩個單邊上限界值。
(C)表面粗糙度上限界採用最大-規則,下限界值採用 16%規則,而非均採 用 16%規則。
(D)不得去除材料,而非必須去除材料。
