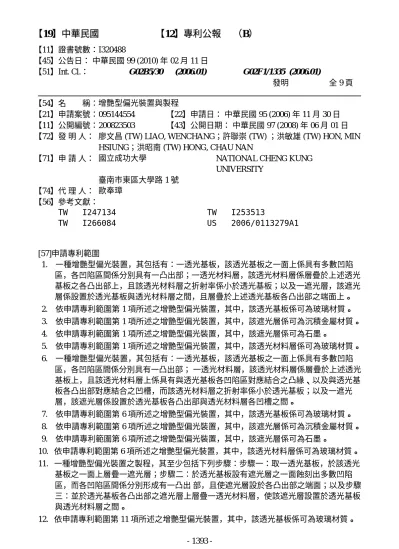

【11】證書號數：I320488
【45】公告日： 中華民國 99 (2010) 年 02 月 11 日
【51】Int. Cl.： G02B5/30 (2006.01) G02F1/1335 (2006.01)
發明 全 9 頁
【54】名 稱：增艷型偏光裝置與製程
【21】申請案號：095144554 【22】申請日： 中華民國 95 (2006) 年 11 月 30 日
【11】公開編號：200823503 【43】公開日期： 中華民國 97 (2008) 年 06 月 01 日
【72】發 明 人： 廖文昌 (TW) LIAO, WENCHANG；許聯崇 (TW) ；洪敏雄 (TW) HON, MIN HSIUNG；洪昭南 (TW) HONG, CHAU NAN
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 歐奉璋
【56】參考文獻：
TW I247134 TW I266084
TW I253513
US 2006/0113279A1
[57]申請專利範圍
1. 一種增艷型偏光裝置，其包括有：一透光基板，該透光基板之一面上係具有多數凹陷 區，各凹陷區間係分別具有一凸出部；一透光材料層，該透光材料層係層疊於上述透光 基板之各凸出部上，且該透光材料層之折射率係小於透光基板；以及一遮光層，該遮光 層係設置於透光基板與透光材料層之間，且層疊於上述透光基板各凸出部之端面上。
2. 依申請專利範圍第 1 項所述之增艷型偏光裝置，其中，該透光基板係可為玻璃材質。
3. 依申請專利範圍第 1 項所述之增艷型偏光裝置，其中，該遮光層係可為沉積金屬材質。
4. 依申請專利範圍第 1 項所述之增艷型偏光裝置，其中，該遮光層係可為石墨。
5. 依申請專利範圍第 1 項所述之增艷型偏光裝置，其中，該透光材料層係可為玻璃材質。
6. 一種增艷型偏光裝置，其包括有：一透光基板，該透光基板之一面上係具有多數凹陷 區，各凹陷區間係分別具有一凸出部； 一透光材料層，該透光材料層係層疊於上述透光 基板上，且該透光材料層上係具有與透光基板各凹陷區對應結合之凸緣、以及與透光基 板各凸出部對應結合之凹槽，而該透光材料層之折射率係小於透光基板；以及一遮光 層，該遮光層係設置於透光基板各凸出部與透光材料層各凹槽之間。
7. 依申請專利範圍第 6 項所述之增艷型偏光裝置，其中，該透光基板係可為玻璃材質。
8. 依申請專利範圍第 6 項所述之增艷型偏光裝置，其中，該遮光層係可為沉積金屬材質。
9. 依申請專利範圍第 6 項所述之增艷型偏光裝置，其中，該遮光層係可為石墨。
13. 依申請專利範圍第 11 項所述之增艷型偏光裝置，其中，該遮光層係可為沉積金屬材質。
14. 依申請專利範圍第 11 項所述之增艷型偏光裝置，其中，該遮光層係可為石墨。
15. 依申請專利範圍第 11 項所述之增艷型偏光裝置，其中，該透光材料層係可為玻璃材質。
16. 依申請專利範圍第 11 項所述之增艷型偏光裝置之製程，其中，該透光材料層之折射率係 小於透光基板。
17. 一種增艷型偏光裝置之製程，其至少包括下列步驟：步驟一：取一透光基板，於該透光 基板之一面上層疊一遮光層；步驟二：於透光基板設有遮光層之一面蝕刻出多數凹陷 區，而各凹陷區間係分別形成有一凸出 部，且使遮光層設於各凸出部之端面；以及步驟 三：並於透光基板各凸出部之遮光層上壓合一透光材料層，使該透光材料層與透光基板 對應之一面上形成與各凹陷區對應結合之凸緣、以及與各凸出部對應結合之凹槽，使該 遮光層設置於透光基板各凸出部與透光材料層各凹槽之間。
18. 依申請專利範圍第 17 項所述之增艷型偏光裝置，其中，該透光基板係可為玻璃材質。
19. 依申請專利範圍第 17 項所述之增艷型偏光裝置，其中，該遮光層係可為沉積金屬材質。
20. 依申請專利範圍第 17 項所述之增艷型偏光裝置，其中，該遮光層係可為石墨。
21. 依申請專利範圍第 17 項所述之增艷型偏光裝置，其中，該透光材料層係可為玻璃材質。
22. 依申請專利範圍第 17 項所述之增艷型偏光裝置之製程，其中，該透光材料層之折射率係 小於透光基板。
圖式簡單說明
第 1 圖，係本發明第一實施例之立體外觀示意圖。
第 2 圖，係本發明第一實施例之立體分解示意圖。
第 3 圖，係本發明第一實施例之步驟一示意圖。
第 4 圖，係本發明第一實施例之步驟二示意圖。
第 5 圖，係本發明第一實施例之步驟三示意圖。
第 6 圖，係本發明第一實施例之使用狀態示意圖。
第 7 圖，係本發明第二實施例之立體外觀示意圖。
第 8 圖，係本發明第二實施例之立體分解示意圖。
第 9 圖，係本發明第二實施例之步驟一示意圖。
第 10 圖，係本發明第二實施例之步驟二示意圖。
第 11 圖，係本發明第二實施例之步驟三示意圖。
第 12 圖，係本發明第二實施例之使用狀態示意圖。
第 13 圖，係習用之示意圖。
第 14 圖，係習用之示意圖。
