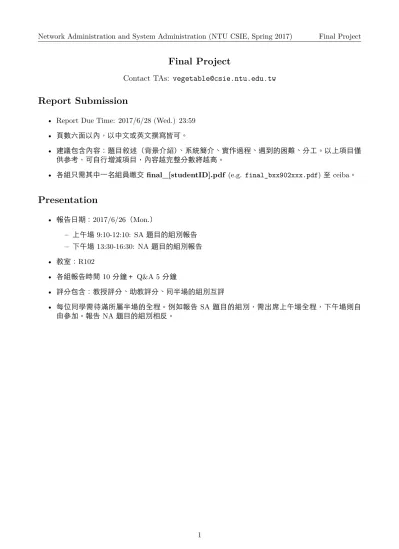

Final Project

Final Project

Contact TAs: [email protected]

Report Submission

• Report Due Time: 2017/6/28 (Wed.) 23:59

• ⾴數六⾯以內，以中⽂或英⽂撰寫皆可。

• 建議包含內容：題⺫敘述（背景介紹）、系統簡介、實作過程、遇到的困難、分⼯。以上項⺫僅 供參考，可⾃⾏增減項⺫，內容越完整分數將越⾼。

• 各組只需其中⼀名組員繳交 final_[studentID].pdf (e.g. final_bxx902xxx.pdf) ⾄ ceiba。

Presentation

• 報告⽇期：2017/6/26（Mon.）

– 上午場 9:10-12:10: SA 題⺫的組別報告 – 下午場 13:30-16:30: NA 題⺫的組別報告

• 教室：R102

• 各組報告時間 10 分鐘＋ Q&A 5 分鐘

• 評分包含：教授評分、助教評分、同半場的組別互評

• 每位同學需待滿所屬半場的全程。例如報告 SA 題⺫的組別，需出席上午場全程，下午場則⾃

由參加。報告 NA 題⺫的組別相反。

Network Administration Projects

1 Network Switch Configuration Interface Library (libnsci)

• 利⽤ Python 3 實做 HP 與 Cisco switch 硬體抽象層 (HAL) 功能。

• 由於 HP 1820-8G switch 只有網⾴管理界⾯，希望能與 Cisco CLI 界⾯整合，讓設定 Switch 時 具有更⾼的統⼀性，都能使⽤相同的 Cisco CLI 指令。

1.1 器材

• HP 1820-8G Switch J9979A

• Cisco Catalyst 2960 Series Switch 1.2 ⺫標

1. 透過相同的 Cisco 指令，對不同廠牌的 switch 做以下設定：

(a) 更改 IP、switch 名稱、NTP server、local 端帳號密碼，設定 vlan、port channel，回傳 mac address table、孔位狀態、vlan membership、switch 狀況等常⽤功能。（⺫前 NA ⼩組 已經初步實做完 CLI 控制 HP 網⾴界⾯管理的部份 https://github.com/bookgin/hp1820- cli，還剩下整合進 library。）

(b) 需具備良好的可擴充性/可⽤性，供開發者⽅便快速的加⼊新廠牌的 switch，或新增功能。

2. 抽象化所有設定、交換器資訊、連接埠資訊為統⼀格式的物件，⽅便其他程式串接 API。

1.3 mentor

資⼯三 林書瑾，contact: [email protected]

2 IoT 網路監控

2.1 器材

• Single-Board Computers * N (e.g., odroid, etc) 2.2 ⺫標

1. Server-client 2. Client (SBC)

(a) Deploy in the different environments (physical position, VLANs, subnets, etc) (b) Monitor the network status, and report it to the server

• Data: reachability, quality (latency, throughput, etc.)

• Target: client to server, client to client (all-pairs) 3. Server

(a) GUI to see the report (e.g., website)

(b) Alarm (email, etc.) on conditions like unreachable or reachable but the quality lower than a certain threshold

(c) Alternative to coding from scratch: integrate with Amazon AWS CloudWatch

• Push metrics to AWS with Python/Node.js/Java APIS

2.3 mentor

資⼯三 張庭瑋，contact: [email protected]

3 交換器紀錄蒐集

Use common log collection services (prefer ELK) to tap data from switches for further analysis and monitoring. Currently, we use Cacti combined with SNMP to achieve the job, but we’d like to move on to ELK to enable real-time analysis.

3.1 器材

偵測無線訊號的設備（擇⼀）

• Switch (SNMP capable) x 1

• Server x 1

3.2 ⺫標

1. Set up an ELK stack server (https://www.elastic.co/webinars/introduction-elk-stack).

2. Enable SNMP on target switch.

3. Allow the ELK stack to sink log from the switch.

4. (Bonus) Perform basic analysis for the log, e.g., detecting source of the MAC flapping and sending e-mail alerts.

3.3 mentor

資⼯三 劉彥廷，contact: [email protected]

4 系館無線訊號強度分析

系上的無線網路設備這學期剛進⾏汰換⼯程，⽽無線組正在觀察其效果並進⾏調整中。因此這樣的地 理分析對於無線組設計 AP 擺放的位置等等很有參考價值，也能對系上同學的無線網路使⽤產⽣正⾯

影響。系上部分區域，如地下室，使⽤情況波動較⼤，因此可能影響訊號及真實傳輸速度。於是在這 樣的特定區域設置訊號與速度追蹤設備，並在出現異常時即時回報，也是很重要的任務。

4.1 器材

偵測無線訊號的設備（擇⼀）

• ⼿機

• 筆電

• Arduino + Wi-Fi signal sensor

4.2 ⺫標

1. 寫 script 或利⽤現有軟體偵測訊號強度及所在位置。

2. 與測量時的地理位置結合，做出系館 WiFi 強度地圖（密度越⾼越佳）。

3.（Bonus）即時性：能在固定地點⾃動追蹤無線訊號與傳輸速度，並且呈現結果。

• 更新到地圖中。

• 若有異常，即時通知網管⼈員。

4. (Bonus）歷史查詢：提供這些特定地點的訊號與速度歷史資訊查詢

4.3 mentor

資⼯三 林祐萱，contact: [email protected]

5 ⾼可靠性 pfSense 叢集

pfSense 是⼀個網路裡重要的節點，許多重要服務倚賴著他。數學告訴我們：兩台 pfSense 同時掛掉 的機率遠⼩於⼀台掛掉的機率；所以請架設多台 pfSense 並實作備援機制。

5.1 器材

• 可以開多台虛擬機器的電腦

5.2 ⺫標

1. 利⽤虛擬機器架設類似於系館的網路環境。

2. 實際設定多台 pfSense 的備援機制 (關鍵字: pfSense high availability)。

3. 當主要的 pfSense 無預警掛點時，次要的 pfSense 可以⾃動地取⽽代之，使得 pfSense 提供的服 務不間斷。

5.3 影響

• pfSense 叢集會是未來網路架構的⼀環。此題⺫的實作結果將會為我們防⽕牆組吸收、使⽤與參 考，你們的經驗與技術將會是系館網路建設的重要部分。

5.4 mentor

資⼯三 陳⼒，contact: [email protected]

6 DNS 管理介⾯與 DNSSEC

DNS 是基本且重要的服務，最常有需要的除了⼀個易於管理的介⾯以外，還有制定已久但不是很普 及的 DNSSEC (Domain Name System Security Extensions)，DNSSEC 藉由公鑰密碼學以及 DNS 階 層架構確保 DNS 紀錄的完整性、來源的可驗證性以及不存在紀錄的可驗證性。

6.1 器材

• 虛擬機器 6.2 ⺫標

1. 架設 authoritative server，設定⼀些測試⽤記錄並設定 DNSSEC 紀錄。

2. 拒絕⼤量查詢的 IP 位址，並留下紀錄或進⾏通知。

3. 透過網⾴介⾯修改 DNS 紀錄。

• ⽀援常⾒的紀錄種類，包含 A、MX、CNAME、NS、PTR、TXT 等。

• 修改時檢查紀錄是否正確 (例如字元是否符合規定)。

• 修改後⼀併設定 DNSSEC 紀錄。

• 權限區分，除了管理員以外各使⽤者只能修改屬於⾃⼰的紀錄，增加/刪除的權限和修改 的權限分開。

6.3 mentor

資⼯三 楊松道，contact: [email protected]

System Administration Projects

1 系統、資源、與⽇誌之監控管理

今年三⽉的新聞，Elastic Stack 已經到了⼀個億的量級 [註 1]。Elastic Stack ⼜稱 ELK Stack，是⾮

常⽕紅的開源⽇誌管理技術棧（Stack）。⽇誌的蒐集與管理對系統管理團隊（SA）的重要性⾃然不在 話下；同時我們也希望能整合計算資源、系統資訊的監控，對於整個系統的運作能有快速且直接的認 知。

1.1 器材

• 實體機 + Disk Array * 1

1.2 ⺫標

1. 在實體機上建⽴若干 VM，部署 Elastic Stack。部署過程須⽤ Ansible 等⾃動化⼯具完成。

2. ⽇誌收集與儲存：透過 Logstash 等，蒐集並儲存各機器的 logs。

3. 機器狀態監控：透過 Nagios、Monit 等，監控各機器的狀態。

(a) 監控磁碟狀態 (如 S.M.A.R.T 資訊)

• ⾃動回報異常 (b) 監控計算資源使⽤狀態

• 負載⾼時⾃動 renice 部分 process

• 需有 process ⽩名單及 user ⽩名單 (c) 監控各項服務狀態

• 異常時⾃動重啟必要的 daemon

(d) 視覺化呈現：使⽤ Kibana 等，做資料視覺化呈現。

1.3 關鍵字

ELK Stack、Elastic Stack、⽇誌（Log）管理、⼤數據（Big Data）、系統監控（Monitoring）

1.4 備註

1. Elastic 公司 Elastic Stack 下載量⾼達 1 億次

2. 建设 DevOps 统⼀运维监控平台，先从⽇志监控说起 3. The Complete Guide to the ELK Stack

4. 不⼀定要使⽤題⺫中所提的套件，但請盡量使⽤開放原始碼套件與 Scripting Languages

1.5 mentor

資⼯四 鄭儒謙，contact: [email protected]

2 NFS 伺服器靜態負載平衡

2.1 器材

• VM × 3

2.2 ⺫標

1. 你有 N 台 NFS 伺服器⽤來提供 M 位使⽤者⼯作站家⺫錄存取，該 M 位使⽤者以系級分配 每 K 位⼀組，共有 U = M/K 組系級。請你設計⼀個 Hash function 把這 U 組平均（pseudo randomly）分配到 N 台 NFS 伺服器。請再架⼀台空機，上⾯有該 M 位使⽤者帳號。⼀開始所 有使⽤者家⺫錄皆未掛載，當某使⽤者 X 登⼊時，請⽤ autofs 動態掛載其家⺫錄，找到 X 所 屬系級的 NFS 伺服器位置⽅法可能有：

(a) 已⽤ hash function 產⽣對應的 DNS 紀錄，放在 DNS 伺服器上。

(b) ⽤ autofs executable map 來執⾏ hash function。

(c) 已⽤ hash function 產⽣對應的紀錄，存在每⼀台 NFS 伺服器的 /etc/exports 中 refer=xxx 上。

2. 如果有新的系級加⼊，請⽤ script ⾃動在 Hash 相對應的 NFS 伺服器創該系級 K 位使⽤者的 家⺫錄。

3. 家⺫錄權限可以設 777，擁有者不必是該使⽤者，因為這個任務並沒有要求統⼀伺服器和⼯作 站的帳號。

4. 如果有新的 NFS 伺服器加⼊（假如系上買新硬體），你必須重新調整家⺫錄位置，把⼀些家⺫

錄移到新的伺服器。作法可能是創⼀個新的 hash function，並有效的動態更新 DNS 或 autofs 設定檔。

5. 如果有 NFS 伺服器必須汰換，你也必須調整 hash function，並把上⾯的家⺫錄移到其他伺服 器。

6. 因為動態無縫切換可能有點困難，你可以在更新 hash function 後把受影響的家⺫錄 umount 掉，再讓 autofs ⾃⼰ mount 到新的位置上（在現實⽣活中，就是通知那些使⽤者⼤概下線 5 分 鐘左右）。

7. 這種負載平衡雖然 Glusterfs 可以輕易達成，但效能可能⽐較不好。你可以參考其實做。

2.3 mentor

資⼯三 陳耘志，contact: [email protected]

3 Arch Linux ⼯作站⽣成

3.1 器材

• VM × 3 - 4

3.2 ⺫標

1. 架設⼀台 LDAP 伺服器、NFS 伺服器，分別提供⼯作站驗證服務與家⺫錄掛載，可能還需要⼀

台 DNS 伺服器。

2. 需安裝所需所有套件，清單可⾒此。

3. 因為可能有多台⼯作站，對於 hostname 與 IP 分配須有完善規劃。

4. ⽤ Puppet 或 Ansible 等⾃動化⼯具⼀鍵⽣成⼯作站。

5. Bonus：切分內網 VLAN 和外網 VLAN，讓 LDAP、NFS 等服務在內網提供服務（以保護這 些服務），外網則供使⽤者登⼊

3.3 mentor

資⼯三 陳耘志，contact: [email protected]

4 備援 (failover) web server

4.1 器材

• VM × 2 - 3 4.2 ⺫標

1. 將同⼀個網站部署在兩個不同的機器上，當⼀台下線的時候，另⼀台能夠補上，並且通知你。

2. db 要能 sync，或是在壞掉之後再拿 db 的備份載⼊到另⼀台上。

3. ⽽當主要的 server 修復好了，可以⼿動將設定改回原樣，但必須⽤ script 的⽅式，讓⼈不⽤花 太多時間操作。

4. 可以另開⼀台 vm 負責監控。

4.3 mentor

資⼯三 劉岳承，contact: [email protected]

5 信件伺服器

系上現有的信件服務有諸多可以改進的地⽅，未來改進的⽅向已經⼤致定好，然⽽改進以及未來維護 需要的⼈⼒都不⼗分充⾜，希望能夠透過這個期末計畫讓有興趣的同學快速上⼿信件服務相關的知 識，作為之後協助管理服務的⼈才。若簡單介紹信件服務，在收信的部份，可以⼤致上分為負責透過 SMTPs 協定接收信件的服務 Postfix ，以及儲存並讓使⽤者透過 IMAPs 協定存取信箱的 Dovecot 服 務。由於⼀些因素使得 Dovecot 較不容易達到⾼可得性（High Availability，或是理解成備援）的⺫

標，因此不是短期的⺫標。然⽽收信這件事的穩定性是⼗分重要的，因此未來規劃使⽤多個 Postfix 伺服器互相備援，對應到單⼀的 Dovecot 伺服器，這樣即使 Dovecot 暫時故障，遠⽅朋友寄來的信仍 然可以被任⼀台 Postfix 伺服器接收並保留著，不會有單點失效的問題存在。關於 Postfix 和 Dovecot 更多的介紹，可以參考這個投影⽚。另外，未來還希望能夠讓服務的部署能夠使⽤ Ansible 達到全⾯

⾃動化。Ansible 是⼀個讓你可以使⽤程式碼來管理伺服器的⼀套⼯具，這裡有⼀份簡單的教學。以 下列出⼀些希望能達到的⺫標，有興趣的組別可以從裡⾯挑數個完成。

5.1 器材

• 數台 VM

5.2 ⺫標 (完成愈多愈好，⼤致按照優先排序) 1. 使⽤安全的連線協議。

2. ⼀或數台可以收信的 Postfix Server。

3. ⼀台可以存信的 Dovecot Server。

4. 與 LDAP 或其他資料庫串接存放使⽤者資訊。

5. 使⽤ fail2ban 抵擋暴⼒猜密碼攻擊。

6. 使⽤ Ansible ⾃動化部署。

7. 多台 Postfix Server 已達到備援的效果。

8. ⾃動備份使⽤者信件

9. 使⽤ Postgrey, SpamAssassin, Amavis 或其他軟體過濾垃圾信件。

10. 架設 RoundCube, Horde5 或其他網路信件服務。

11. 架設寄信伺服器。

5.3 備註

1. 可能會提供具有系上私有 IP 的 VM 2. 可能會協助設置 DNS MX 紀錄。

5.4 mentor

資⼯三 江廷睿，contact: [email protected]

6 Fedora ⼯作站⽣成

系統管理團隊（SA）在歷經 2016 作業系統⼤戰之後，決定以 CentOS 為基底，統⼀管理⽤的 linux 發⾏版，著眼的好處是可持續性的教學與技能組（Skill Set）熟練。CentOS 當然不是銀彈，有適合 它的場景，例如說需要⻑期穩定的服務，套件不需要新，但是要全；也有它⼒有未逮之處，例如說使

⽤者想要最新的測試版本（Nightly Build），可能就沒有 RPM 的現成套件。相對於系統服務，如網 站、LDAP…等，本系的 linux ⼯作站在使⽤者要求下，必須採⽤較新的套件，我們既想要可持續性 的教學與技能組熟練，⼜想要嘗鮮，同樣是 RPM 套件管理的 Fedora ⼯作站看起來似乎是合理的選 擇。⼯作站的發⾏版兩年前是 Debian ，後來換⾄⾃訂性較⾼的 Arch Linux，沿⽤⾄今。我們希望能 做 Fedora ⼯作站的建置嘗試，確保 SA 在實體機、虛擬機的管理與佈署上，能夠充份利⽤共同採⽤

RPM 管理以及同屬 Red Hat 技術棧（Stack）的好處。

6.1 器材

• ⾄少⼀台實體機、⼀個 Public IP，及 Cobbler、Ansible、Gitlab…等基礎設施服務。

6.2 ⺫標

⾃動化流⽔線（Pipeline）佈署⾄少⼀台 Fedora ⼯作站，作為基礎建設即代碼（Infrastructure as Code，

IaC）的初步嘗試，必須安裝的套件可以參考樓上的 Arch Linux ⼯作站⽣成專案，或是 pkgbuild 。 替換項⺫（技術上的地位接近或功能類似但實作不同）參考：

• Arch Linux <-> Fedora

• Aur <-> Rpm

• Trac <-> Gitlab

• Puppet <-> Ansible

• PXE <-> Cobbler

6.3 關鍵字

基礎建設即代碼（Infrastructure as Code，IaC）、紅帽（Red Hat）、Fedora、CentOS、Arch Linux、

pkgbuild、rpm-build

6.4 mentor

網路/系統管理助教 吳⼀德，contact: [email protected]

7 ⾼可⽤性（High Availability，HA）集中帳號管理

系上 IT 服務的使⽤者包含校友，⼤概數千接近⼀萬這個量級，我們使⽤ OpenLDAP 來進⾏集中帳 號管理。OpenLDAP 是⼀款⽻量級⺫錄存取協定（Leightweight Directory Access Protocol，LDAP）

的實現（以下直接以 LDAP 簡稱系上的 OpenLDAP 架設），預設以 Berkeley DB 作為後端資料庫，

對於⼀次寫⼊資料、多次查詢和搜索有很好效果。當所有帳號與權限統⼀由⼀個系統管理，單點失效

（Single Point of Failure）的影響就變得相當重要。我們可以透過硬體設備實現負載平衡及⾼可⽤性，

例如 F5 或 A10 Networks的商⽤解決⽅案。也可以使⽤開源軟體實現 HA 架構，⼀個簡單的想法是 透過 LDAP 服務的 IP 後⾯先擋⼀組主從架構（Master-Slave）的 LVS（Linux Virtual Server），再關 聯到兩台⼀組 LDAP 伺服器。

7.1 器材

• Ansible VM * 1 (可與它項專案合⽤)

• LVS VM * 2

• LDAP VM * 2

• VIP * 1、內網 IP * 4

• Client VM * 1

• Client Web Service VM * 1

7.2 ⺫標

⽤ Ansible 架設⼀組 LDAP HA 架構，在其中⼀台 LDAP 伺服器下線之後（例如 $ systemctl stop slapd），仍能維持帳號認證服務。這裡的挑戰是

1. LDAP 設定檔細節不少，更因為細節多，必須⾃動化管理，所以要⽤ Ansible 來部署。

2. LVS Cluster 有三種⼯作模式（NAT、DR、TUN），兩組 LDAP 伺服器有五種同步模式（Syn- crepl、N-Way Multi-Master、MirrorMode、Syncrepl Proxy、Delta-syncrepl），DR + Mirror- Mode 看起來是不錯的組合，需要實測。

3. 部署 LVS、LDAP、Keepalived 都需要寫 script ，監測 VM 健康狀況也是。

7.3 關鍵字

OpenLDAP、⾼可⽤性（High Availability，HA）、單點失效（Single Point of Failure）

7.4 mentor

網路/系統管理助教 吳⼀德，contact: [email protected]
