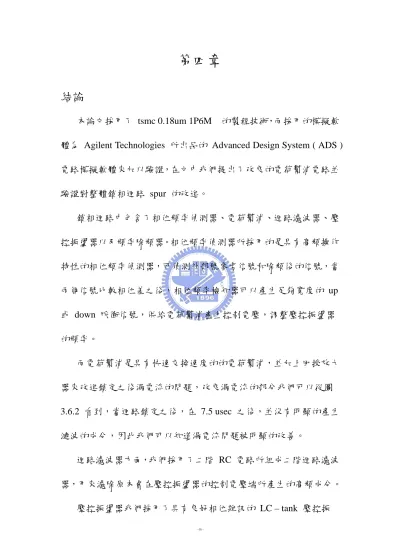

第四章
結論
本論文採用了 tsmc 0.18um 1P6M 的製程技術，而採用的模擬軟 體為 Agilent Technologies 所出品的 Advanced Design System ( ADS ) 電路模擬軟體來加以驗證，在文中我們提出了改良的電荷幫浦電路並 驗證對整體鎖相迴路 spur 的改進。
鎖相迴路中包含了相位頻率偵測器、電荷幫浦、迴路濾波器、壓 控振盪器以及頻率除頻器。相位頻率偵測器所採用的是具有高頻操作 特性的相位頻率偵測器，可偵測外部號參考信號和除頻後的信號，當 兩個信號比較相位差之後，相位頻率檢知器可以產生足夠寬度的 up 或 down 脈衝信號，供給電荷幫浦產生控制電壓，調整壓控振盪器 的頻率。
而電荷幫浦是具有快速交換速度的的電荷幫浦，並加上回授放大 器來改進鎖定之後漏電流的問題，改良漏電流的部分我們可以從圖
3.6.2 看到，當迴路鎖定之後，在 7.5 usec 之後，並沒有明顯的產生 漣波的成分，因此我們可以知道漏電流問題被明顯的改善。
迴路濾波器方面，我們採用了二階 RC 電路所組成二階迴路濾波 器，用來濾除原本會在壓控振盪器的控制電壓端所產生的高頻成分。
壓控振盪器我們採用了具有良好相位雜訊的 LC – tank 壓控振
- 46 -
盪器，它可調整的範圍當控制電壓在 0V ~ 1.8V 時壓控振盪器的輸 出頻率為 2.486 GHz ~ 3.333 GHz ，由於振盪頻率高於原本調諧器系 統所需的頻率，因此在系統的規劃上我們使用了golledge 所設計的
TA0222A IC 來當作我們的 SAW filter 以符合調諧器系統的要求。
除頻器部分使用了預除器加上可程式除頻器的組合來達到頻率 合成的目的。當頻率合成器鎖定在 2.56 GHz 時，所用的供應電壓是
1.8 V，當控制電壓 0.77 V 時則可鎖住頻率 2.56 GHz ，而鎖住的時 間為 7.5 us 。
