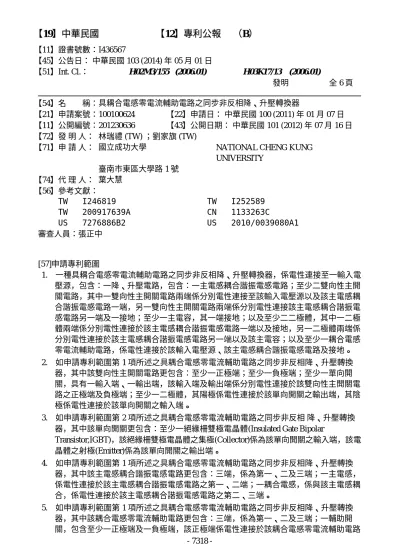

【11】證書號數：I436567 【45】公告日： 中華民國 103 (2014) 年 05 月 01 日 【51】Int. Cl.： H02M3/155 (2006.01) H03K17/13 (2006.01) 發明 全 6 頁 【54】名 稱：具耦合電感零電流輔助電路之同步非反相降、升壓轉換器 【21】申請案號：100100624 【22】申請日： 中華民國 100 (2011) 年 01 月 07 日 【11】公開編號：201230636 【43】公開日期： 中華民國 101 (2012) 年 07 月 16 日 【72】發 明 人： 林瑞禮 (TW) ；劉家旗 (TW)
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 葉大慧 【56】參考文獻： TW I246819 TW 200917639A US 7276886B2 TW I252589 CN 1133263C US 2010/0039080A1 審查人員：張正中 [57]申請專利範圍 1. 一種具耦合電感零電流輔助電路之同步非反相降、升壓轉換器，係電性連接至一輸入電 壓源，包含：一降、升壓電路，包含：一主電感耦合諧振電感電路；至少二雙向性主開 關電路，其中一雙向性主開關電路兩端係分別電性連接至該輸入電壓源以及該主電感耦 合諧振電感電路一端，另一雙向性主開關電路兩端係分別電性連接該主電感耦合諧振電 感電路另一端及一接地；至少一主電容，其一端接地；以及至少二二極體，其中一二極 體兩端係分別電性連接於該主電感耦合諧振電感電路一端以及接地，另一二極體兩端係 分別電性連接於該主電感耦合諧振電感電路另一端以及該主電容；以及至少一耦合電感 零電流輔助電路，係電性連接於該輸入電壓源、該主電感耦合諧振電感電路及接地。 2. 如申請專利範圍第 1 項所述之具耦合電感零電流輔助電路之同步非反相降、升壓轉換 器，其中該雙向性主開關電路更包含：至少一正極端；至少一負極端；至少一單向開 關，具有一輸入端、一輸出端，該輸入端及輸出端係分別電性連接於該雙向性主開關電 路之正極端及負極端；至少一二極體，其陽極係電性連接於該單向開關之輸出端，其陰 極係電性連接於該單向開關之輸入端。 3. 如申請專利範圍第 2 項所述之具耦合電感零電流輔助電路之同步非反相 降、升壓轉換 器，其中該單向開關更包含：至少一絕緣柵雙極電晶體(Insulated Gate Bipolar
Transistor,IGBT)，該絕緣柵雙極電晶體之集極(Collector)係為該單向開關之輸入端，該電 晶體之射極(Emitter)係為該單向開關之輸出端。 4. 如申請專利範圍第 1 項所述之具耦合電感零電流輔助電路之同步非反相降、升壓轉換 器，其中該主電感耦合諧振電感電路更包含：三端，係為第一、二及三端；一主電感， 係電性連接於該主電感耦合諧振電感電路之第一、二端；一耦合電感，係與該主電感耦 合，係電性連接於該主電感耦合諧振電感電路之第二、三端。 5. 如申請專利範圍第 1 項所述之具耦合電感零電流輔助電路之同步非反相降、升壓轉換 器，其中該耦合電感零電流輔助電路更包含：三端，係為第一、二及三端；一輔助開 關，包含至少一正極端及一負極端，該正極端係電性連接於該耦合電感零電流輔助電路 7318
-之第一端；至少一電容，其兩端係分別電性連接於該輔助開關之負極端及該耦合電感零 電流輔助電路之第二端；至少一二極體，其陽極端及陰極端係分別電性連接於該耦合電 感零電流輔助電路之第三端及該輔助開關之負極端。 6. 如申請專利範圍第 5 項所述之具耦合電感零電流輔助電路之同步非反相降、升壓轉換 器，其輔助開關更包含：至少一加強式 N 型金氧半場效電晶體(enhancement N type MOSFET,NMOS)，該加強式 N 型金氧半場效電晶體之汲極(Drain)係為該輔助開關之正 極端，該加強式 N 型金氧半場效電晶體之源極(Source)係為該輔助開關之負極端。 7. 如申請專利範圍第 1 項所述之具耦合電感零電流輔助電路之同步非反相 降、升壓轉換 器，其中：該主電感耦合諧振電感電路，至少包含三端，係為第一、二及三端；該二雙 向性主開關電路，係為第一、二雙向性主開關，每一雙向性主開關電路至少包含一正極 端及一負極端，該第一雙向性主開關之負極端係電性連接於該主電感耦合諧振電感電路 之第二端，該第二雙向性主開關之正極端及負極端係分別電性連接於該主電感耦合諧振 電感電路之第一端及接地；該二二極體，係為第一、二二極體，該第一二極體之陰極端 及陽極端係分別電性連接於該主電感耦合諧振電感電路之第二端及接地，該第二二極體 之陽極端係電性連接於該主電感耦合諧振電感電路之第一端；該主電容兩端係分別電性 連接於該第二二極體之陰極端及接地；該耦合電感零電流輔助電路，至少包含三端，係 為第一、二及三端，係分別電性連接於該輸入電壓源、該主電感耦合諧振電感電路之第 三端及接地。 圖式簡單說明 第一圖係本發明之較佳實施例之簡略方塊圖。 第二圖係本發明之該降、升壓轉換器電路方塊圖。 第三圖係本發明之雙向性主開關電路可能之實施方式。 第四圖係本發明之主電感耦合諧振電感電路可能之實施方式。 第五圖係本發明之耦合電感零電流輔助電路可能之實施方式。 第六圖係本發明之最佳實施例之方塊圖。 第七圖係本發明之最佳實施例電路圖。 (2) 7319
