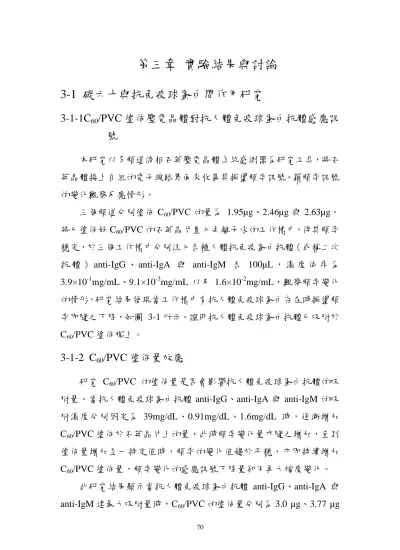

第3章第三章 實驗結果與討論
3-1 碳六十與抗免疫球蛋白間作用研究
3-1-1C 60 /PVC 塗佈壓電晶體對抗人體免疫球蛋白抗體感應訊 號
本研究以多頻道液相石英壓電晶體系統感測器為研究工具,將石 英晶體接上自組的電子線路界面來收集其振盪頻率訊號。藉頻率訊號 的變化觀察反應情形。
三個頻道分別塗佈 C
60
/PVC 的量為 1.95µg、2.46µg 與 2.63µg。將已塗佈好 C
60
/PVC 的石英晶片置入去離子水的工作槽中,待其頻率 穩定,於三個工作槽中分別注入各種人體抗免疫蛋白抗體(或稱二次 抗 體 ) anti-IgG 、 anti-IgA 與 anti-IgM 各 100µL , 濃 度 依 序 為 3.9×10-1
mg/mL、9.1×10-3
mg/mL 以及 1.6×10-2
mg/mL,觀察頻率變化 的情形,研究結果發現當工作槽中有抗人體免疫球蛋白存在時振盪頻 率即隨之下降,如圖 3-1 所示。證明抗人體免疫球蛋白抗體已吸附於 C60
/PVC 塗佈膜上。3-1-2 C 60 /PVC 塗佈量效應
研究 C
60
/PVC 的塗佈量是否會影響抗人體免疫球蛋白抗體的吸 附量。當抗人體免疫球蛋白抗體 anti-IgG、anti-IgA 與 anti-IgM 的吸 附濃度分別固定為 39mg/dL、0.91mg/dL、1.6mg/dL 時,逐漸增加 C60
/PVC 塗佈於石英晶片上的量,此時頻率變化量亦隨之增加,直到 塗佈量增加至一特定值時,頻率的變化值趨於平穩,亦即持續增加 C60
/PVC 塗佈量,頻率變化的感應訊號下降量卻不再大幅度變化。此研究結果顯示當抗人體免疫球蛋白抗體 anti-IgG、anti-IgA 與 anti-IgM 達最大吸附量時,C
60
/PVC 的塗佈量分別為 3.0 µg、3.77 µg與 4.0 µg。如圖 3-2、圖 3-3、與圖 3-4 所示。對 anti-IgG 及 anti-IgA 這兩個頻道而言,持續增加 C
60
/PVC 的塗佈量達 4µg 以上,無法有效 提高固定於碳六十上的抗人體免疫球蛋白抗體的量。而 anti-IgM 頻道 中,當 C60
/PVC 的塗佈量為 4 µg 時,雖未達最佳感應效應之塗佈量,但為考慮系統偵測訊號之穩定性與可靠性,於接下來的研究中,各頻 道之 C
60
/PVC 的塗佈量固定於 4µg。3-1-3 抗人體免疫球蛋白抗體的濃度效應
由 3-1-2 節 C
60
/PVC 塗佈量研究的結果,將各頻道 C60
/PVC 固定 塗佈量固定於 4 µg,探討注入不同濃度抗人體免疫球蛋白抗體(anti-IgG、anti-IgA 與 anti-IgM)時其頻率的變化情形。隨著注入抗 人體免疫球蛋白的濃度增加,頻率變化量也跟著增加。當頻率變化至 趨於平緩即代表吸附在石英晶片上的抗人體免疫球蛋白的量已達塗 佈物的最大吸附量。
由圖 3-5、圖 3-6 及圖 3-7 可知各種人體抗免疫球蛋白抗體
(anti-IgG、anti-IgA 與 anti-IgM)吸附飽和時的濃度分別為 0.600 mg/mL, 0.014 mg/mL 及 0.030 mg/mL。
而 達 吸 附 飽 和 時 , 晶 片 上 所 吸 附 的 人 體 抗 免 疫 球 蛋 白 抗 體
(anti-IgG、anti-IgA 與 anti-IgM)的量經過換算分別為 1.40 µg, 0.97 μg 及 2.19 μg,晶片上吸附的人體抗免疫球蛋白抗體量的效應如圖 3-8、圖 3-9 及圖 3-10 所示。
Time / sec
0 1000 2000 3000 4000
Frequency shif t / Hz
-1600 -1400 -1200 -1000 -800 -600 -400 -200 0 200
A : channel 1 anti-IgG B : channel 2 anti-IgA C : channel 3 anti-IgM D : blank (pure water)
圖 3-1 C
60
/PVC 塗佈石英晶體對 anti-IgG(3 . 9 × 10
−1mg/mL)、anti-IgA(
9 . 1 × 10
−3mg/mL)及 anti-IgM(1 . 6 × 10
−2mg/mL)的頻率感應 Fig.3-1 Frequency response curves of C60
/PVC coated piezoelectric crystal for anti-human IgG(3 . 9 × 10
−1mg/mL), anti-human IgA(9 . 1 × 10
−3mg/mL) and anti-human IgM(1 . 6 × 10
−2mg/mL)A B
C D
Coating load / µg
0 1 2 3 4
Fre que ncy shi ft / Hz
400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
圖 3-2 石英壓電晶片之 C
60
/PVC 塗佈量對 anti-IgG 抗體 (3 . 9 × 10
−1mg/mL)的影響Fig.3-2 Effect of C
60
/PVC coating load on the frequency shift of PZ sensor for anti-human IgG (3 . 9 × 10
−1mg/mL)Coating load / µg
0 1 2 3 4
Freq ue ncy sh if t / Hz
200 400 600 800 1000 1200 1400 1600 1800
圖 3-3 石英壓電晶片之 C
60
/PVC 塗佈量對 anti-IgA 抗體 (9 . 1 × 10
−3mg/mL)的影響Fig.3-3 Effect of C
60
/PVC coating load on the frequency shift of PZ sensor for anti-human IgA (9 . 1 × 10
−3 mg/mL)Coating load / µg
0 1 2 3 4 5
Freq ue ncy sh if t / Hz
0 500 1000 1500 2000 2500 3000 3500
圖 3-4 石英壓電晶片之 C
60
/PVC 塗佈量對 anti-IgM 抗體 (1 . 6 × 10
−2mg/mL)的影響Fig.3-4 Effect of C
60
/PVC coating load on the frequency shift of PZ sensor for anti-human IgM (1 . 6 × 10
−2mg/mL)圖 3-5 C
60
/PVC (4 µg)塗佈壓電晶體感測系統中的 anti-IgG 抗體濃度 效應Fig.3-5 Effect of anti-human IgG concentration on the frequency response of C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgG / (mg/mL)
0.0 0.2 0.4 0.6 0.8 1.0
Freq ue nc y s h ift / H z
0
500
1000
1500
2000
2500
3000
圖 3-6 C
60
/PVC (4 µg)塗佈壓電晶體感測系統中的 anti-IgA 抗體濃度 效應Fig.3-6 Effect of anti-human IgA concentration on the frequency response of C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgA / (mg/mL)
0.000 0.005 0.010 0.015 0.020
Freq ue nc y s h ift / H z
600
800
1000
1200
1400
1600
1800
圖 3-7 C
60
/PVC (4 µg) 塗佈壓電晶體感測系統中的 anti-IgM 抗體濃度 效應Fig.3-7 Effect of anti-human IgM concentration on the frequency response of C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgM / (mg/mL)
0.00 0.01 0.02 0.03
Fre que ncy sh ift / Hz
500
1000
1500
2000
2500
3000
3500
4000
圖 3-8 C
60
/PVC (4 µg)塗佈壓電晶體感測系統中晶片上吸附的 anti-IgG 抗體量效應Fig.3-8 Effect of the quantity of anti-human IgG absorbed on the C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgG / (mg/mL)
0.0 0.2 0.4 0.6 0.8
Anti-IgG / µg
0
1
2
圖 3-9 C
60
/PVC (4 µg)塗佈壓電晶體感測系統中晶片上吸附的 anti-IgA 抗體量效應Fig.3-9 Effect of the quantity of anti-human IgA absorbed on the C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgA / (mg/mL)
0.000 0.005 0.010 0.015 0.020
Anti- IgA / µg
0.4
0.5
0.6
0.7
0.8
0.9
1.0
圖 3-10 C
60
/PVC (4 µg)塗佈壓電晶體感測系統中晶片上吸附的 anti-IgM 抗體量效應Fig.3-10 Effect of the quantity of anti-human IgM absorbed on the C
60
/PVC (4 µg) coated PZ crystalConcentration of Anti-IgM / (mg/mL)
0.00 0.01 0.02 0.03
An ti- IgM / µg
0
1
2
3
3-1-4抗人體免疫球蛋白抗體的吸附及脫附
本研究藉由碳六十與抗人體免疫球蛋白抗體之間的吸附情形來 了解碳六十與抗人體免疫球蛋白抗體之間的作用力。如果是物理性吸 附,那麼注入大量的脫附液時,訊號會回至基值;反之,若為一化學 性吸附,則訊號不會回到基值。於是本研究使用液相脫附系統來探討 此一反應。塗佈 C
60
/PVC 的石英晶片,當抗人體免疫球蛋白抗體注入 後,待吸附訊號達平衡穩定,於工作槽中通入脫附液,使吸附在 C60
/PVC 晶片上的抗人體免疫球蛋白抗體脫附掉。結果顯示頻率訊號 均無法回復至起始值,此為不可脫附的現象,故推測碳六十與抗人體 免疫球蛋白抗體之間的作用力可能為不可逆的化學性吸附,其結果如 圖 3-11 所示。3-2碳六十/抗人體免疫球蛋白之鑑定
3-2-1 C 60 /anti-human IgG 抗體的鑑定
在 C
60
與 anti-human IgG 的研究中,根據液相脫附系統的結果推 測,C60
與 anti-human IgG 可能為不可脫附的化學性吸附,形成 C60
/ anti-human IgG。為確認兩者可進行化學反應因此本研究更進一步合 成 C60
/ anti-human IgG,以 FT-IR 光譜做鑑定。合成的方法為取 0.11 mg 的 C
60
加上 0.44 mg 的 anti-human IgG 與 0.6 mL 的去離子水,置於室溫中攪拌一天,可發現原本因 C60
不溶於 水而呈現分離兩層的溶液,變成混濁的棕褐色,與原先之 C60
黑色顆 粒有所分別,因此推測 C60
與 anti-human IgG 產生了反應。接著將產 物離心、過濾、乾燥等步驟後,再利用 FT-IR 光譜鑑定產物。將產物 的譜圖與 C60
以及 anti-human IgG 的譜圖互相比較,結果顯示產物具 有 C60
在 526、576、1181、1429 cm-1
的吸收峰與 anti-human IgG 在 1060、1538、1651、2952 cm-1
的吸收峰,如圖 3-12 所示。3-2-2C 60 /anti-human IgA 抗體的鑑定
在 C
60
與 anti-human IgA 的研究中,根據液相脫附系統的結果推 測,C60
與 anti-human IgA 為不可脫附的化學性吸附,形成 C60
/ anti-human IgA。因此本研究更進一步合成 C60
/ anti-human IgA,以 FT-IR 做鑑定。合成的方法為取 1.0 mg 的 C
60
加上 0.5 mg 的 anti-human IgA 與 0.55 mL 的去離子水,置於室溫中攪拌一天,可發現原本因 C60
不溶 於水而呈現分離兩層的淡黃色溶液,變成混濁的棕褐色,與原先之 C60
黑色顆粒有所分別,因此推測 C60
與 anti-human IgA 產生了反應。接著將產物離心、過濾、乾燥等步驟後,再利用 FT-IR 光譜鑑定產物。
將產物的譜圖與 C
60
以及 anti-human IgA 的譜圖互相比較,結果顯示 產物具有 C60
在 526、575、1182、1429 cm-1
的吸收峰與 anti-human IgA 在 667、1536、1648、2326、2360 cm-1
的吸收峰,如圖 3-13 所示。3-2-3C 60 /anti-human IgM 抗體的鑑定
在 C
60
與 anti-human IgM 的研究中,根據液相脫附系統的結果推 測,C60
與 anti-human IgM 為不可脫附的化學性吸附,形成 C60
/ anti-human IgM。因此本研究更進一步合成 C60
/ anti-human IgM,以 FT-IR 做鑑定。合成的方法為取 0.6 mg 的 C
60
加上 0.6 mg 的 anti-human IgM 與 0.06 mL 的去離子水,置於室溫中攪拌一天,可發現原本因 C60
不溶 於水而呈現分離兩層的澄清溶液,變成混濁的棕褐色,與原先之 C60
黑色顆粒有所分別,因此推測 C
60
與 anti-human IgM 產生了反應。接 著將產物離心、過濾、乾燥等步驟後,再利用 IR 光譜鑑定產物。將 產物的譜圖與 C60
以及 anti-human IgM 的譜圖互相比較,結果顯示產 物具有 C60
在 526、575、1181、1428 cm-1 的吸收峰與 anti-human IgM 在 1530、1645 cm-1 的吸收峰,如圖 3-14 所示。Time / sec
0 1000 2000 3000 4000 5000
Frequency shift / Hz
-1800 -1600 -1400 -1200 -1000 -800 -600 -400 -200 0 200 400
A : channel 1 inject anti-IgG B : channel 2 inject anti-IgA C : channel 3 inject anti-IgM D : blank

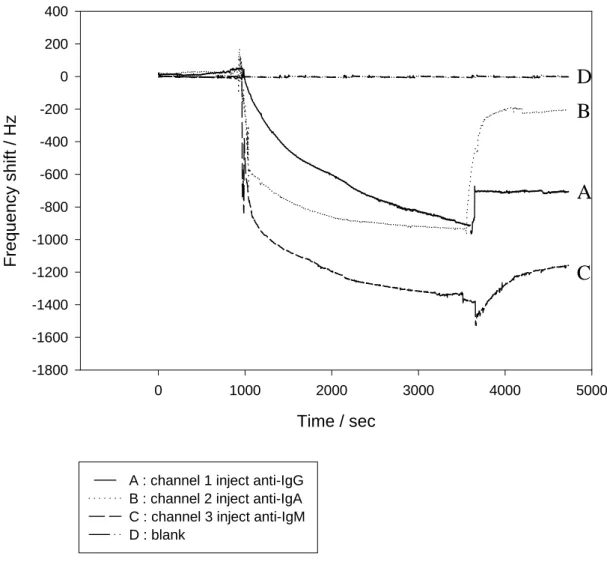

圖 3-11 C
60
/PVC 塗佈壓電晶體對 anti-IgG(3 . 9 × 10
−1mg/mL)、anti-IgA(
9 . 1 × 10
−3mg/mL)及 anti-IgM(1 . 6 × 10
−2mg/mL)之不可逆感應訊 號Fig.3-11 Irreverisible response curves of anti-IgG(
3 . 9 × 10
−1mg/mL)、anti-IgA(
9 . 1 × 10
−3mg/mL)及 anti-IgM(1 . 6 × 10
−2mg/mL) withC
60
/PVC coated PZ crystalD
C A B
圖 3-12 (a)C
60
、(b)anti-human IgG 以及(c)C60
/anti-human IgG 的 IR 光 譜圖譜Fig.3-12 IR spectra of (a) C
60
、 (b) anti-human IgG and (c) C60
/anti-human IgG4 0 0 0 . 0 3 0 0 0 2 0 0 0 1 5 0 0 1 0 0 0 4 0 0 . 0
6 4 . 4 7 0 7 5 8 0 8 5 9 0 9 5 9 9 . 8
c m - 1
% T
1 4 2 9 . 6 6
1 1 8 0 . 8 6
5 3 0 . 1 4 5 7 6 . 0 7 6 7 5 . 5 9 7 9 4 . 2 5
(a)
(b)
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
4 2 . 6 4 5 5 0 5 5 6 0 6 5 7 0 7 5 8 0 8 5 8 8 . 8
c m - 1
% T
2 9 6 3 . 3 8
3 3 8 5 . 9 1
1 6 5 1 . 3 1 1 5 3 8 . 8 4
1 2 6 3 . 2 6
1 1 0 5 . 7 9 1 0 5 5 . 1 8 9 6 8 . 0 1
8 0 4 . 9 2 2 3 6 0 . 5 6
8 8 9 . 2 7
804.92 889.27
968.01
1055.18 1105.79
1263.26 1538.84
1651.31 2360.56
2963.38
3385.91
(c)
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
5 8 . 6 6 0 6 1 6 2 6 3 6 4 6 5 6 6 6 7 6 8 6 9 7 0 7 1 7 2 7 3 7 4 . 0
c m - 1
% T
2 9 5 2 . 1 1 3 1 9 4 . 3 6
1 6 5 1 . 3 1
1 5 3 8 . 8 4
1 4 2 9 . 1 7 1 2 2 9 . 5 2
1 1 5 6 . 4 1 1 1 8 1 . 7 2
5 2 6 . 5 3 5 7 7 . 1 5
1 0 6 0 . 8 0
526.53 577.1 1060.80
1538.8
1156.41 1181.72 1229.52 1429.17 1651.31
2952.11
3194.36
圖 3-13 (a)C
60
、(b)anti-human IgA 以及(c)C60
/anti-human IgA 的 IR 光 譜圖譜Fig.3-13 IR spectra of (a)C
60
、(b)anti-human IgA and (c)C60
/anti-human IgA4 0 0 0 . 0 3 0 0 0 2 0 0 0 1 5 0 0 1 0 0 0 4 0 0 . 0
6 4 . 4 7 0 7 5 8 0 8 5 9 0 9 5 9 9 . 8
c m - 1
% T
1 4 2 9 . 6 6
1 1 8 0 . 8 6
5 3 0 . 1 4 5 7 6 . 0 7 6 7 5 . 5 9 7 9 4 . 2 5
(a)
(c) (b)
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
5 1 . 1 5 2 5 4 5 6 5 8 6 0 6 2 6 4 6 6 6 8 7 0 7 2 7 4 7 6 7 8 8 0 8 2 . 6
c m - 1
% T
1 5 3 8 . 8 4 1 3 9 5 . 4 3
1 1 5 9 . 2 2
1 0 7 4 . 8 6 9 4 8 . 3 3
8 6 1 . 1 5 6 6 7 . 1 3
5 4 6 . 2 2 5 2 3 . 7 2
1 6 4 8 . 5 0 2 3 6 0 . 5 6
2 3 4 3 . 6 6
523.72 546.22 667.13
861.15 948.33
1074.86 1159.22 1395.43
1538.84
1648.50 2343.66
2360.56
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
6 2 . 5 6 4 6 6 6 8 7 0 7 2 7 4 7 6 7 8 8 0 8 2 8 4 8 6 8 8 9 0 9 2 9 4 9 6 9 8 1 0 0 1 0 1 . 2
c m - 1
% T
2 9 0 8 . 0 3
1 6 4 8 . 8 7
1 5 3 6 . 9 7
1 4 2 9 . 3 1 1 2 1 5 . 7 3
1 1 8 2 . 1 8
1 1 5 4 . 8 9
5 7 5 . 5 1 5 3 4 . 9 6
5 2 6 . 5 3 2 3 6 0 . 5 6
2 3 2 6 . 7 6
6 6 7 . 1 3 7 9 3 . 6 7
526.53 575.51 667.13 793.67
1182.18 1154.89 1215.73
1429.31 1536.97 1648.87 2326.76
2360.56
2908.03
圖 3-14(a)C
60
、(b)anti-human IgM 以及(c)C60
/anti-human IgM 的 IR 光 譜圖譜Fig.3-14 IR spectra of (a) C
60
、(b) anti-human IgM and (c) C60
/anti-human IgM4 0 0 0 . 0 3 0 0 0 2 0 0 0 1 5 0 0 1 0 0 0 4 0 0 . 0
6 4 . 4 7 0 7 5 8 0 8 5 9 0 9 5 9 9 . 8
c m - 1
% T
1 4 2 9 . 6 6
1 1 8 0 . 8 6
5 3 0 . 1 4
5 7 6 . 0 7 6 7 5 . 5 9 7 9 4 . 2 5
(a)
(b)
(c)
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
1 4 . 2 2 0 2 5 3 0 3 5 4 0 4 5 5 0 5 5 5 9 . 4
c m - 1
% T
2 3 4 2 . 3 2
1 6 4 5 . 8 4 1 5 4 1 . 5 7
1 4 5 6 . 7 1 1 4 0 0 . 1 4
1 2 6 1 . 9 0
1 0 9 2 . 3 6 9 8 9 . 7 7
8 6 8 . 4 3 8 0 3 . 1 0
6 6 8 . 2 2
5 3 3 . 5 1
533.51 668.22 803.10 868.43
989.77
1092.36 1261.90 2342.32
1645.84
1400.14 1456.71
1541.57
4 0 0 0 . 0 3 6 0 0 3 2 0 0 2 8 0 0 2 4 0 0 2 0 0 0 1 8 0 0 1 6 0 0 1 4 0 0 1 2 0 0 1 0 0 0 8 0 0 6 0 0 4 0 0 . 0
6 3 . 3 6 6 6 8 7 0 7 2 7 4 7 6 7 8 8 0 8 2 8 4 8 6 8 8 9 0 9 2 9 4 9 6 9 8 1 0 0 1 0 2 . 1
c m - 1
% T
3 2 1 0 . 3 0 2 9 5 5 . 6 9
1 5 3 0 . 3 2 1 4 2 8 . 5 6
1 2 2 1 . 5 1 1 1 8 1 . 9 6
1 1 5 5 . 4 7
6 5 4 . 2 3
6 2 8 . 7 1
5 7 5 . 9 7
5 2 6 . 0 3 1 6 4 5 . 6 9
3210.30 2955.69
1645.69 1530.32 1428.56
1221.51 1155.47
1181.96
575.97 654.23
628.71
526.03
3-3碳六十/抗免疫球蛋白塗佈壓電晶體感測器
3-3-1 碳六十/抗免疫球蛋白的活性
由 於 本 研 究 目 的 是 期 能 運 用 碳 六 十 / 抗 免 疫 球 蛋 白 ( 如 Anti-human IgG)來偵測抗體(如 human IgG),及探討抗人體免疫球 蛋白與免疫抗體之間的反應性,因此本實驗將抗人體免疫球蛋白固定 於碳六十石英晶片之後,固定化之後的抗人體免疫球蛋白是否保有活 性是我們十分關切的問題。
實驗方法為將已固定化之碳六十/抗人體免疫球蛋白(如 C
60
/Anti-human IgG, C
60
/Anti-human IgA, C60
/Anti-human IgM)壓電晶片 置入去離子水的反應槽中,待其頻率穩定後,注入人體免疫抗體,觀 察頻率訊號的變化情形。研究結果發現當注入人體免疫抗體(IgG, IgA, IgM)時,頻率的變化量亦隨之增加。由此可知,固定化之碳六十/抗人體免疫球蛋白石英晶片仍保有活性,可用以偵測人體免疫抗體,
其結果如圖 3-15 所示。
3-3-2 碳六十/抗免疫球蛋白-免疫抗體吸附之可逆性
本研究利用液相脫附系統來探討碳六十/抗人體免疫球蛋白(如 C
60
/Anti-human IgG)-免疫抗體(如 IgG)間的吸附情形與作用力。結果發現當注入人體免疫抗體的下降頻率趨於平穩後,注入大量的脫 附液 Glycine-HCl(pH 2.3),以置換工作槽中的溶液,實驗結果顯示 訊號可回復至起始值,如圖 3-16 所示。因此,碳六十/抗人體免疫球 蛋白-免疫抗體間的吸附是一種可逆的物理性吸附,所以碳六十/抗 人體免疫球蛋白石英晶片於每次使用後可再生,重複使用。
本研究亦進一步討論抗人體免疫球蛋白與免疫抗體間的濃度關 係、pH 值效應、溫度效應與干擾物的影響等。
圖 3-15 固定化之碳六十/抗人體免疫抗體石英晶片對人體免疫抗體 的感測訊號
Fig.3-15 Frequency shifts of C
60
/anti-human immunoglobulin coated quartz crystals for human immunoglobulinsTime / sec
0 1000 2000 3000 4000 5000 6000
Fr eque ncy shift / H z
-700 -600 -500 -400 -300 -200 -100 0 100
A : channel 1(C60/anti-IgG PZ) inject IgG B : channel 2(C60/anti-IgA PZ) inject IgA C : channel 3(C60/anti-IgM PZ) inject IgM D : blank
A B C D
圖 3-16 碳六十/抗人體免疫抗體石英壓電感測器對人體免疫抗體感 應之可逆訊號
Fig.3-16 Reversible responses of C
60
/anti-human immunoglobulin coated PZ sensor for human immunoglobulinsTime / sec
0 1000 2000 3000 4000 5000 6000 7000
Frequency sh ift / Hz
-800 -600 -400 -200 0 200
A : channel 1(C60/anti-IgG PZ) inject IgG B : channel 2(C60/anti-IgA PZ) inject IgA C : channel 3(C60/anti-IgM PZ) inject IgM D : blank
D
C B A
3-3-3待測抗體濃度效應
本研究於前文中探討了 C
60
/PVC 的最適塗佈量以及抗人體免疫 球蛋白的濃度,固定感測系統於最佳條件之下,利用本研究建立的碳 六十/抗人體免疫球蛋白石英壓電感測器,偵測不同濃度的抗體溶 液,以探討樣品濃度之改變對感應頻率訊號之影響。研究結果顯示偵測訊號的頻率變化隨著抗體濃度的增加,頻率的 變化值跟著增加,三種免疫抗體都可以得到不錯的濃度線性迴歸檢量 線,而此多頻道壓電感測器對 IgG,IgA 及 IgM 之靈敏度(m)可由 各線性斜率算出,分別為 9.62
×
102
Hz /(mg/mL),1.86×
105
Hz /(mg/mL) 及 4.48×
105
Hz/(mg/mL)。3-3-3.1 各頻道對免疫抗體感測之偵測下限
利用感測儀器進行化學分析工作時,偵測結果之有效性及可靠性 係根據感測系統對待測樣品的偵測極限(Detection limit,
C
L)與偵測 訊號之再現性(Reproducibility)來決定。本研究採用 IUPAC 的定義 來估算偵測下限與再現性。IUPAC 定義系統之偵測下限(Detection limit,
C
L)為一分析物 的 濃 度 , 此 濃 度 可 藉 由 最 小 偵 測 訊 號 經 背 景 空 白 值 校 正 後(
X
L− X
B ),再除以分析物濃度線性迴歸之檢量線斜率而求得,而最 小偵測訊號之校正值相當於 3 倍之量測 20 次背景空白值產生的標準 差(S
b),故依據 IUPAC 定義,偵測下限之運算公式推導如下:(3-1)
(3-2)
( )
m X C
L= X
L−
Bb B
L
X kS
X = +
(3-3) 式中
X
L=最小偵測訊號X
B =空白訊號平均值S
b=藉由 20 次量測背景空白值所產生的標準差C
L=偵測極限,在合理的信度範圍內所能測得的最小分析物濃度 m =分析物的靈敏度(線性迴歸後之檢量線斜率)k = 信 度 範 圍 (numerical factor chosen in accordance with the confidence level desired)。對一般平均分佈的空白值訊號強度 (
X
B )而言,使用 k =3 時,即可達到 99.7 %的信度。3-3-3.2 人體免疫抗體 IgG 的偵測下限
利用塗佈的 C
60
/anti-human IgG 石英壓電感測器,偵測不同濃度 的 IgG 抗體溶液,研究結果顯示在濃度 0.1 mg/mL 至 0.5 mg/mL 間有 不錯的線性關係。由圖 3-17 可得知 C60
/anti-human IgG 石英壓電感測 器偵測 IgG 的靈敏度為 9.62×
102
Hz /(mg/mL),濃度檢量線的 R2
= 0.994,空白訊號的標準偏差(S
b)為 3.197,因此由方程式(3-3)計算而 得 IgG 抗體的偵測下限(C
L)為 9.97×
10-4
mg/mL。3-3-3.3 人體免疫抗體 IgA 的偵測下限
利用塗佈的 C
60
/anti-human IgA 石英壓電感測器,偵測不同濃度 的 IgA 抗 體 溶 液 , 研 究 結 果 顯 示 在 濃 度 7.5×
10-3
mg/mL 至 0.0375mg/mL 間有不錯的線性關係。由圖 3-18 可得知 C60
/anti-human IgA 石英壓電感測器偵測 IgA 的靈敏度為 1.86×
105
Hz /(mg/mL),濃 度檢量線的 R2
=0.996,空白訊號的標準偏差(S
b)為 1.979,因此由方 程式(3-3)計算而得 IgA 抗體的偵測下限(C
L)為 3.19×
10-5
mg/mL。m
C
L= kS
bConcentratoin of IgG / (mg/mL)
0.0 0.1 0.2 0.3 0.4 0.5
Fr eq uen cy shi ft / H z
0 1000 2000 3000 4000 5000
3-3-3.4 人體免疫抗體 IgM 的偵測下限
利用塗佈的 C
60
/anti-human IgM 石英壓電感測器,偵測不同濃度 的 IgM 抗 體 溶 液 , 研 究 結 果 顯 示 在 濃 度 5×
10-3
mg/mL 至 2.5×
10-2
mg/mL 間 有 不 錯 的 線 性 關 係 。 由 圖 3-19 可 得 知 C60
/anti-human IgM 石英壓電感測器偵測 IgM 的靈敏度為 4.48×
105
Hz/(mg/mL),濃度檢量線的 R2
=0.980,空白訊號的標準偏差(S
b)為 2.563,因此由方程式(3-3)計算而得偵測下限(C
L)為 1.72×
10-5
mg/mL。圖 3-17 C
60
/anti-IgG 抗體石英壓電晶體感測器對 IgG 抗體的濃度標準 工作曲線Fig.3-17 Calibration curve of IgG with C
60
/anti-IgG coated PZ sensor圖 3-18 C
60
/anti-IgA 抗體石英壓電晶體感測器對 IgA 抗體的濃度標準 工作曲線Fig.3-18 Calibration curve of IgA with C
60
/anti-IgA coated PZ sensorConcentration of IgA / (mg/mL)
0.01 0.02 0.03 0.04
Fr eq uen cy shi ft / H z
0
1000
2000
3000
4000
5000
6000
7000
8000
圖 3-19 C
60
/anti-IgM 抗體石英壓電晶體感測器對 IgM 抗體的濃度標 準工作曲線Fig.3-19 Calibration curve of IgM with C
60
/anti-IgM coated PZ sensorConcentration of IgM / (mg/mL)
0.000 0.005 0.010 0.015 0.020 0.025
Fre quen cy sh ift / Hz
2000
4000
6000
8000
10000
12000
14000
16000
3-3-4 多頻道感測對免疫抗體感測之再現性
偵 測 訊 號 之 再 現 性 (reproducibility) 可 表 示 分 析 方 法 的 精 確 度 (precision),指的是對一特定分析樣品在多次重複的相同量測中,實 驗數據之一致性。可由計算實驗數據的標準偏差(standard deviation,
SD)、變異數(variance)或變異係數(coefficient of variation,CV)來評估 分析方法之精確度。本研究採用變異係數來估算此多頻道感測器偵測 訊號之再現性。
樣本數據之變異係數相當於是以百分比表示之相對標準偏差 (relative standard deviation,RSD),其運算公式如下:
(3-4)
相對標準偏差以百分率表示,且變異係數與相對標準偏差之關係可表 示為:
(3-5)
本研究藉由相同的量測方法對三種抗體進行連續 5 次量測,所求 得之偵測訊號的再現性,以相對標準偏差值來表示,對 IgG,IgA 及 IgM 其 RSD (n=5) 之值分別為 4.16 %,3.37 %及 4.87 %,如圖 3-20、
圖 3-21 及圖 3-22 所示,三者 RSD 皆小於 10 %,顯示此感測系統之 偵測數據有良好的一致性,此分析方法之精確度是可信的。
z
x RSD = s × 10
(%) 10
2RSD x
CV = s × =
RSD = 4.16 % (n=5)
圖 3-20 C
60
/anti-human IgG 抗體石英壓電感測器對偵測 IgG 抗體的再 現性Fig.3-20 Reproducibility of C
60
/anti-human IgG coated PZ sensor for human IgGTimes
0 1 2 3 4 5 6
Freq uency shift / Hz
0
200
400
600
800
RSD = 3.37 % (n=5)
圖 3-21 C
60
/anti-human IgA 抗體石英壓電感測器對偵測 IgA 抗體的再 現性Fig.3-21 Reproducibility of C
60
/anti-human IgA coated PZ sensor for human IgATimes
0 1 2 3 4 5 6
Fre que ncy sh ift / Hz
0
500
1000
1500
2000
2500
3000
RSD = 4.87 % (n=5)
圖 3-22 C
60
/anti-human IgM 抗體石英壓電感測器對偵測 IgM 抗體的 再現性Fig.3-22 Reproducibility of C
60
/anti-human IgM coated PZ sensor for human IgMTimes
0 1 2 3 4 5 6
Fre que ncy sh ift / Hz
0
1000
2000
3000
4000
3-3-5 碳六十/抗人體免疫球蛋白晶片的儲存活性
由 於 本 研 究 係 利 用 固 定 在 石 英 晶 片 上 的 C
60
/anti-human immunoglobulin 來進行感測工作,所以在晶片上的 C60
/anti-human immunoglobulin 活性能夠保存多久與此感測器的實用性息息相關。實驗所採用的保存方法是將晶片置於保存瓶中,瓶中有少許的水 以保持晶片的濕潤,再將瓶子封好,置於 4
0
C 環境中儲存。每一天將 晶片取出,進行一次感測反應,反應結束後如上述方式將晶片保存 好,以此方式觀察晶片可以保持幾天的活性。研究結果顯示 6 天之 內,三個頻道塗佈的碳六十/抗人體免疫球蛋白晶片仍可保有 90%以 上的活性,如圖 3-23、圖 3-24 及圖 3-25 所示。圖 3-23 碳六十/抗人體免疫球蛋白 IgG 的儲存活性 Fig.3-23 The activity of C
60
/anti-human IgG as function of timeDay
0 1 2 3 4 5 6 7
Ac tivity / %
0
20
40
60
80
100
120
圖 3-24 碳六十/抗人體免疫球蛋白 IgA 的儲存活性 Fig.3-24 The activity of C
60
/anti-human IgA as function of timeDay
0 1 2 3 4 5 6 7
Ac tivity / %
0
20
40
60
80
100
圖 3-25 碳六十/抗人體免疫球蛋白 IgM 的儲存活性 Fig.3-25 The activity of C
60
/anti-human IgM as function of timeDay
0 1 2 3 4 5 6 7
Ac tivity / %
0
20
40
60
80
100
120
3-3-6 抗體溶液 pH 值效應對感測的影響
由於環境中 pH 值的變化會影響反應活性,過酸或過鹼的環境容 易使抗體的活性發生變化。蛋白質分子上的淨電荷取決於環境中 pH 值的高低,同一分子在不同的 pH 環境下可能帶不同電荷。若環境中 的 pH 高於其 pI,此蛋白質帶淨負電,反之帶淨正電,若剛好 pH 值 等於 pI 值則淨電荷為零。因此本研究針對 pH 值變因探討在不同的 pH 值環境中對感測的影響。
於固定的溫度下,注入濃度固定的抗體條件下,配製不同 pH 值 的溶液來觀察反應的情形。研究結果顯示偵測 IgG、IgA、IgM 抗體 的最適 pH 值分別為 pH 6.8、pH 6.1、pH 5.7。其結果如圖 3-26、圖 3-27、圖 3-28 所示。
3-3-7 溫度對感測的影響
對多數抗體蛋白質而言,溫度會影響抗體及抗原間免疫作用,其 作用會隨著溫度增加而加快,但是達高溫時可能會造成抗體蛋白質變 性,導致活性衰退;而低溫時則抗體蛋白質活性低,反應性亦低。本 研究探討溫度對抗人體免疫球蛋白與免疫抗體之間作用的影響。於注 入濃度固定的條件下,改變工作槽的溫度(5~50
0
C),觀察反應的情 形。其結果如圖 3-29、圖 3-30、圖 3-31 所示,結果顯示,對三個 頻道而言,最適反應溫度範圍為 250
C~350
C。圖 3-26 C
60
/anti-human IgG 抗體石英壓電感測器對偵測 IgG 抗體的 pH 值效應Fig.3-26 pH effect on frequency response of C
60
/anti-human IgG coated PZ sensor for human IgGpH
4 5 6 7 8 9 10
Fre que ncy sh ift / Hz
650
700
750
800
850
900
950
1000
1050
圖 3-27 C
60
/anti-human IgA 抗體石英壓電感測器對偵測 IgA 抗體的 pH 值效應Fig.3-27 pH effect on frequency response of C
60
/anti-human IgA coated PZ sensor for human IgApH
4 6 8 10
Fre que ncy sh ift / Hz
0
500
1000
1500
2000
2500
3000
3500
圖 3-28 C
60
/anti-human IgM 抗體石英壓電感測器對偵測 IgM 抗體的 pH 值效應Fig.3-28 pH effect on frequency response of C
60
/anti-human IgM coated PZ sensor for human IgMpH
4 6 8 10
Fre que ncy sh ift / Hz
1000
2000
3000
4000
5000
6000
7000
圖 3-29 C
60
/anti-human IgG 抗體石英壓電感測器對偵測 IgG 抗體的溫 度效應Fig.3-29 Temperature effect on frequency response of C
60
/anti-human IgG coated PZ sensor for human IgGTemperature /
0C
0 10 20 30 40 50 60
Frequency shift / Hz
200
300
400
500
600
700
800
900
圖 3-30 C
60
/anti-human IgA 抗體石英壓電感測器對偵測 IgA 抗體的溫 度效應Fig.3-30 Temperature effect on frequency response of C
60
/anti-human IgA coated PZ sensor for human IgATemperature /
0C
0 10 20 30 40 50 60
Frequ ency shi ft / Hz
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
圖 3-31 C
60
/anti-human IgM 抗體石英壓電感測器對偵測 IgM 抗體的 溫度效應Fig.3-31 Temperature effect on frequency response of C
60
/anti-human IgM coated PZ sensor for human IgMTemperature /
0C
0 10 20 30 40 50
Frequ ency shi ft / Hz
0
1000
2000
3000
4000
5000
6000
7000
8000
3-3-8 生化物質對抗體感測的干擾研究
人體血液中,除了血球、抗體與抗原之外,存在許多重要而微量 的生化物質。本研究選定了一些生化物質,依據人體內所含的平均濃 度,探討這些生化物質對於已建立的感測系統偵測抗體時是否會造成 影響。
這些在人體血液中生化物質常見的有有葡萄糖(glucose),濃度約 為 100 mg/dL;尿酸(uric acid),濃度約為 8 mg/dL;半胱胺酸(cystein),
濃度約為 2.4 mg/dL;酪胺酸(tyrosine),濃度約為 3.62 mg/dL。探討 生化物質存在環境對感測抗體的頻率訊號有何影響,其實驗結果如圖 3-32 至圖 3-45 所示。
各頻道在不同生化物質干擾物存在下的偵測感應訊號比較於圖 3-36、圖 3-41、圖 3-46 中。由表 3-1、表 3-2 以及表 3-3 顯示生化 物質對各頻道的干擾係數(interfering factor,I)皆很小,對各抗體的選 擇係數(selectivity,S)皆達 90 %以上。
圖 3-32 葡萄糖(100 mg/dL)的存在對 C
60
/anti-human IgG 抗體石英 壓電感測器偵測 IgG 抗體時頻率訊號的影響Fig.3-32 Effect of glucose (100 mg/dL) on frequency responses of C
60
/anti-human IgG PZ sensor for IgGTime / sec
0 500 1000 1500 2000 2500
Fr equ ency shift / Hz
-800 -600 -400 -200 0 200
IgG + glucose IgG
Glucose
圖 3-33 尿酸(8 mg/dL)的存在對 C
60
/anti-human IgG 抗體石英壓電 感測器偵測 IgG 抗體時頻率訊號的影響Fig.3-33 Effect of uric acid (8 mg/dL) on frequency responses of C
60
/anti-human IgG PZ sensor for IgGTime / sec
0 500 1000 1500 2000 2500
Frequency shif t / Hz
-700 -600 -500 -400 -300 -200 -100 0 100
IgG + uric acid IgG
Uric acid
圖 3-34 半胱胺酸(2.4 mg/dL)的存在對 C
60
/anti-human IgG 抗體石 英壓電感測器偵測 IgG 抗體時頻率訊號的影響Fig.3-34 Effect of cystein (2.4 mg/dL) on frequency responses of C
60
/anti-human IgG PZ sensor for IgGTime / sec
0 500 1000 1500 2000 2500
Frequ ency shift / Hz
-800 -600 -400 -200 0 200
IgG+ cystein IgG
Cystein
圖 3-35 酪胺酸(3.62 mg/dL)的存在對 C
60
/anti-human IgG 抗體石英 壓電感測器偵測 IgG 抗體時頻率訊號的影響Fig.3-35 Effect of tyrosine (3.62 mg/dL) on frequency responses of C
60
/anti-human IgG PZ sensor for IgGTime / sec
0 200 400 600 800 1000 1200 1400 1600 1800
Frequency shif t / Hz
-800 -600 -400 -200 0 200
IgG + tyrosine IgG
Tyrosine
圖 3-36 各生化干擾物對 C
60
/anti-human IgG 抗體石英壓電感測器對 偵測 IgG 抗體時的感應訊號Fig.3-36 Frequency responses of IgG with various bio-interfering compounds with the C
60
/anti-human IgG coated PZ sensorInterfering compound
none glucose uric acid cystein tyrosine
Fre quency shift / Hz
0
200
400
600
800
表 3-1 生化干擾物對 C
60
/anti-human IgG 抗體石英壓電感測器對偵測 IgG 抗體的影響Table 3-1 Interference of various bio-interfering compounds on the C
60
/anti-human IgG coated PZ sensor for human IgGInterfering Concentration of Interfering Selectivity compound
interfering compound(mg/dL)
factor , I S(
%)
Glucose 100 3.08
×
10-2
96.92 Uric acid 8 6.17×
10-3
99.38 Cystein 2.4 9.10×
10-2
90.90 Tyrosine 3.62 8.49×
10-2
91.51I : interfering factor of interfering species = The difference of frequency shift between the presence and absence of interfering compound divided by frequency shift of absence of interfering compound.
S : selectivity of human immunoglobulin = (1.0-I)×100 %
圖 3-37 葡萄糖(100 mg/dL)的存在對 C
60
/anti-human IgA 抗體石英 壓電感測器偵測 IgA 抗體時頻率訊號的影響Fig.3-37 Effect of glucose (100 mg/dL) on frequency responses of C
60
/anti-human IgA PZ sensor for IgATime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-1400 -1200 -1000 -800 -600 -400 -200 0 200
IgA + glucose IgA
Glucose
圖 3-38 尿酸(8 mg/dL)的存在對 C
60
/anti-human IgA 抗體石英壓電 感測器偵測 IgA 抗體時頻率訊號的影響Fig.3-38 Effect of uric acid (8 mg/dL) on frequency responses of C
60
/anti-human IgA PZ sensor for IgATime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-1600 -1400 -1200 -1000 -800 -600 -400 -200 0 200
IgA + uric acid IgA
Uric acid
圖 3-39 半胱胺酸(2.4 mg/dL)的存在對 C
60
/anti-human IgA 抗體石 英壓電感測器偵測 IgA 抗體時頻率訊號的影響Fig.3-39 Effect of cystein (2.4 mg/dL) on frequency responses of C
60
/anti-human IgA PZ sensor for IgATime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-1400 -1200 -1000 -800 -600 -400 -200 0 200
IgA + cystein IgA
Cystein
圖 3-40 酪胺酸(3.62 mg/dL)的存在對 C
60
/anti-human IgA 抗體石英 壓電感測器偵測 IgA 抗體時頻率訊號的影響Fig.3-40 Effect of tyrosine (3.62 mg/dL) on frequency responses of C
60
/anti-human IgA PZ sensor for IgATime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-1400 -1200 -1000 -800 -600 -400 -200 0 200
IgA + tyrosine IgA
Tyrosine
圖 3-41 各生化干擾物對 C
60
/anti-human IgA 抗體石英壓電感測器對 偵測 IgA 抗體時的感應訊號Fig.3-41 Frequency responses of IgA with various bio-interfering compounds with the C
60
/anti-human IgA coated PZ sensorInterfering compound
none glucose uric acid cystein tyrosine
Fr eq ue nc y s h ift / Hz
0
200
400
600
800
1000
1200
1400
1600
表 3-2 生化干擾物對 C
60
/anti-human IgA 抗體石英壓電感測器對偵測 IgA 抗體的影響Table 3-2 Interference of various bio-interfering compounds on the C
60
/anti-human IgA coated PZ sensor for human IgAInterfering Concentration of Interfering Selectivity compound
interfering compound(mg/dL)
factor , I S(
%)
Glucose 100 9.52
×
10-2
90.48 Uric acid 8 8.81×
10-2
91.90 Cystein 2.4 1.58×
10-2
98.42 Tyrosine 3.62 3.49×
10-2
96.51I : interfering factor of interfering species = The difference of frequency shift between the presence and absence of interfering compound divided by frequency shift of absence of interfering compound.
S : selectivity of human immunoglobulin = (1.0-I)×100 %
圖 3-42 葡萄糖(100 mg/dL)的存在對 C
60
/anti-human IgM 抗體石英 壓電感測器偵測 IgM 抗體時頻率訊號的影響Fig.3-42 Effect of glucose (100 mg/dL) on frequency responses of C
60
/anti-human IgM PZ sensor for IgMTime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-6000 -5000 -4000 -3000 -2000 -1000 0 1000
IgM + glucose IgM
Glucose
圖 3-43 尿酸(8 mg/dL)的存在對 C
60
/anti-human IgM 抗體石英壓電 感測器偵測 IgM 抗體時頻率訊號的影響Fig.3-43 Effect of uric acid (8 mg/dL) on frequency responses of C
60
/anti-human IgM PZ sensor for IgMTime / sec
0 500 1000 1500 2000 2500
F requ ency shi ft / Hz
-6000 -5000 -4000 -3000 -2000 -1000 0 1000
IgM + uric acid IgM
Uric acid
圖 3-44 半胱胺酸(2.4 mg/dL)的存在對 C
60
/anti-human IgM 抗體石 英壓電感測器偵測 IgM 抗體時頻率訊號的影響Fig.3-44 Effect of cystein (2.4 mg/dL) on frequency responses of C
60
/anti-human IgM PZ sensor for IgMTime / sec
0 200 400 600 800 1000 1200 1400 1600 1800 2000
F requ ency shi ft / Hz
-6000 -5000 -4000 -3000 -2000 -1000 0 1000
IgM + cystein IgM
Cystein
圖 3-45 酪胺酸(3.62 mg/dL)的存在對 C
60
/anti-human IgM 抗體石英 壓電感測器偵測 IgM 抗體時頻率訊號的影響Fig.3-45 Effect of tyrosine (3.62 mg/dL) on frequency responses of C
60
/anti-human IgM PZ sensor for IgMTime / sec
0 500 1000 1500 2000 2500
Fr e q u e n cy s h ift / Hz
-6000 -5000 -4000 -3000 -2000 -1000 0 1000
IgM + tyrosine IgM
Tyrosine
圖 3-46 各生化干擾物對 C
60
/anti-human IgM 抗體石英壓電感測器對 偵測 IgM 抗體時的感應訊號Fig.3-46 Frequency response of IgM with various bio-interfering compounds with the C
60
/anti-human IgM coated PZ sensorInterfering compound
none glucose uric acid cystein tyrosine
Fr eq ue nc y s h ift / Hz
0
1000
2000
3000
4000
5000
6000
表 3-3 生化干擾物對 C
60
/anti-human IgM 抗體石英壓電感測器對偵 測 IgM 抗體的影響Table 3-3 Interference of various bio-interfering compounds on the C
60
/anti-human IgM coated PZ sensor for human IgMInterfering Concentration of Interfering Selectivity compound
interfering compound(mg/dL)
factor , I S(
%)
Glucose 100 4.83
×
10-2
95.17 Uric acid 8 9.42×
10-2
90.58 Cystein 2.4 7.92×
10-2
92.08 Tyrosine 3.62 9.63×
10-2
90.37I : interfering factor of interfering species = The difference of frequency shift between the presence and absence of interfering compound divided by frequency shift of absence of interfering compound.
S : selectivity of human immunoglobulin = (1.0-I)×100 %
