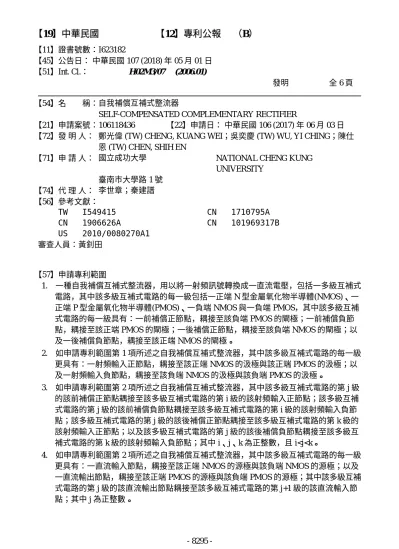

【11】證書號數：I623182
【45】公告日： 中華民國 107 (2018) 年 05 月 01 日 【51】Int. Cl.： H02M3/07 (2006.01)
發明 全 6 頁 【54】名 稱：自我補償互補式整流器
SELF-COMPENSATED COMPLEMENTARY RECTIFIER
【21】申請案號：106118436 【22】申請日： 中華民國 106 (2017) 年 06 月 03 日 【72】發 明 人： 鄭光偉 (TW) CHENG, KUANG WEI；吳奕慶 (TW) WU, YI CHING；陳仕
恩 (TW) CHEN, SHIH EN
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市大學路 1 號 【74】代 理 人： 李世章；秦建譜 【56】參考文獻： TW I549415 CN 1906626A US 2010/0080270A1 CN 1710795A CN 101969317B 審查人員：黃釗田 【57】申請專利範圍 1. 一種自我補償互補式整流器，用以將一射頻訊號轉換成一直流電壓，包括一多級互補式 電路，其中該多級互補式電路的每一級包括一正端 N 型金屬氧化物半導體(NMOS)、一 正端 P 型金屬氧化物半導體(PMOS)、一負端 NMOS 與一負端 PMOS，其中該多級互補 式電路的每一級具有：一前補償正節點，耦接至該負端 PMOS 的閘極；一前補償負節 點，耦接至該正端 PMOS 的閘極；一後補償正節點，耦接至該負端 NMOS 的閘極；以 及一後補償負節點，耦接至該正端 NMOS 的閘極。 2. 如申請專利範圍第 1 項所述之自我補償互補式整流器，其中該多級互補式電路的每一級 更具有：一射頻輸入正節點，耦接至該正端 NMOS 的汲極與該正端 PMOS 的汲極；以 及一射頻輸入負節點，耦接至該負端 NMOS 的汲極與該負端 PMOS 的汲極。 3. 如申請專利範圍第 2 項所述之自我補償互補式整流器，其中該多級互補式電路的第 j 級 的該前補償正節點耦接至該多級互補式電路的第 i 級的該射頻輸入正節點；該多級互補 式電路的第 j 級的該前補償負節點耦接至該多級互補式電路的第 i 級的該射頻輸入負節 點；該多級互補式電路的第 j 級的該後補償正節點耦接至該多級互補式電路的第 k 級的 該射頻輸入正節點；以及該多級互補式電路的第 j 級的該後補償負節點耦接至該多級互 補式電路的第 k 級的該射頻輸入負節點；其中 i、j、k 為正整數，且 i<j<k。 4. 如申請專利範圍第 2 項所述之自我補償互補式整流器，其中該多級互補式電路的每一級 更具有：一直流輸入節點，耦接至該正端 NMOS 的源極與該負端 NMOS 的源極；以及 一直流輸出節點，耦接至該正端 PMOS 的源極與該負端 PMOS 的源極；其中該多級互補 式電路的第 j 級的該直流輸出節點耦接至該多級互補式電路的第 j+1 級的該直流輸入節 點；其中 j 為正整數。
5. 如申請專利範圍第 4 項所述之自我補償互補式整流器，具有：一射頻輸入正端；一射頻 輸入負端，其中該射頻輸入正端與該射頻輸入負端用以接收該射頻訊號；以及一直流電 壓輸出端，用以輸出該直流電壓。 6. 如申請專利範圍第 5 項所述之自我補償互補式整流器，其中該多級互補式電路的最前級 的該直流輸入節點係接地，其中該多級互補式電路的最末級的該直流輸出節點耦接至該 自我補償互補式整流器的該直流電壓輸出端。 7. 如申請專利範圍第 5 項所述之自我補償互補式整流器，其中該多級互補式電路的每一級 的該射頻輸入正節點各自透過一正端電容耦接至該自我補償互補式整流器的該射頻輸入 正端；以及其中該多級互補式電路的每一級的該射頻輸入負節點各自透過一負端電容耦 接至該自我補償互補式整流器的該射頻輸入負端。 8. 如申請專利範圍第 5 項所述之自我補償互補式整流器，更包括一虛擬級電路，其中該虛 擬級電路包括一正端 NMOS 與一負端 NMOS，其中該虛擬級電路具有：一射頻輸入正節 點，耦接至該虛擬級電路的該正端 NMOS 的汲極與該虛擬級電路的該負端 NMOS 的閘 極；以及一射頻輸入負節點，耦接至該虛擬級電路的該負端 NMOS 的汲極與該虛擬級電 路的該正端 NMOS 的閘極；以及一直流輸出節點，耦接至該虛擬級電路的該正端 NMOS 的源極、該虛擬級電路的該負端 NMOS 的源極與該自我補償互補式整流器的該直流電壓 輸出端。 9. 如申請專利範圍第 8 項所述之自我補償互補式整流器，其中該多級互補式電路的最前級 的該前補償正節點耦接至該多級互補式電路的最前級的該射頻輸入正節點；其中該多級 互補式電路的最前級的該前補償負節點耦接至該多級互補式電路的最前級的該射頻輸入 負節點；其中該多級互補式電路的最末級的該後補償正節點耦接至該虛擬級電路的該射 頻輸入正節點；以及其中該多級互補式電路的最末級的該後補償負節點耦接至該虛擬級 電路的該射頻輸入負節點。 10. 如申請專利範圍第 8 項所述之自我補償互補式整流器，其中該虛擬級電路的該射頻輸入 正節點透過一正端電容耦接至該自我補償互補式整流器的該射頻輸入正端；以及其中該 虛擬級電路的該射頻輸入負節點透過一負端電容耦接至該自我補償互補式整流器的該射 頻輸入負端。 圖式簡單說明 從以下結合所附圖式所做的詳細描述，可對本揭露之態樣有更佳的了解。需注意的是， 根據業界的標準實務，各特徵並未依比例繪示。事實上，為了使討論更為清楚，各特徵的尺 寸都可任意地增加或減少。 [圖 1]係繪示傳統之迪克森整流器的電路圖。 [圖 2]係繪示根據本揭露的實施例之自我補償互補式整流器的架構示意圖。 [圖 3]係繪示根據本揭露的實施例之自我補償互補式整流器的多級互補式電路的第 k 級之 內部詳細線路圖。 [圖 4]係繪示根據本揭露的實施例之自我補償互補式整流器的多級互補式電路之前後級之 間的耦接線路圖。 [圖 5]係繪示根據本揭露的實施例之自我補償互補式整流器的多級互補式電路之最末級與 虛擬級電路之間的耦接線路圖。 [圖 6]係繪示各種習知之整流器與本揭露之自我補償互補式整流器的輸出電流模擬圖。 [圖 7]係繪示根據本揭露的實施例之射頻獵能器的架構示意圖。 (2) 8296
