語音強化與立體聲迴聲消除於智慧型電視之應用

(1)

國立交通大學

工學院聲音與音樂創意科技

碩士學位學程

碩士論文

語音強化與立體聲迴聲消除於智慧型

電視之應用

Speech Enhancement and

Stereophonic Acoustic Echo Cancellation

for Voice Interface of Smart TV

研究生：劉淵瀚

指導教授：胡竹生博士

(2)

語音強化與立體聲迴聲消除

於智慧型電視之應用

Speech Enhancement and Stereophonic Acoustic Echo

Cancellation for Voice Interface of Smart TV

研究生：劉淵瀚

Student : Yuan-Han Liu

指導教授：胡竹生博士

Advisor : Jwu-Sheng Hu

國立交通大學

工學院聲音與音樂創意科技碩士學位學程

碩士論文

A Thesis

Submitted to Master Program of Sound and Music Innovative Technologies

College of Engineering

National Chiao Tung University

in partial Fulfillment of the Requirements

for the Degree of Master

in

Engineering

October 2013

Hsinchu, Taiwan, Republic of China

(3)

I

語音強化與立體聲迴聲消除

於智慧型電視之應用

研究生：劉淵瀚

指導教授：胡竹生博士

國立交通大學工學院聲音與音樂創意科技碩士學位學程

摘要

本論文提出一套利用麥克風陣列結合適應性空間濾波器及聲學迴聲消除的方法進行語音強化。智慧型電視的興起，使遠距語音訊號處理應用再度受到重視，例如語音命令控制和視訊會議都屬於遠距語音的應用，利用這些功能的同時第一個面對的問題即是如何抑制電視播放的聲音、迴聲和環境噪音對目標聲源之影響，這將是語音介面是否能夠成功運用於智慧型電視的關鍵。本論文設計一套能消除立體聲迴聲並且抑制干擾源和剩餘迴聲之適應性波束形成器。藉由實際智慧型電視的環境配置下進行實驗模擬，麥克風收到訊號分別經過聲學迴聲消除處理後在通過最小方差無失真響應的波束形成器，配合適應性噪音消除達到語音強化的效果；其中空間前處理和噪音估測所需的角度資訊，事先運用轉移函式比值法求得目標聲源在空間中相對轉移函式。

(4)

II

Speech Enhancement and Stereophonic Acoustic Echo

Cancellation for Voice Interface of Smart TV

Student : Yuan-Han Liu

Advisor : Prof. Jwu-Sheng Hu

Master Program of Sound and Music Innovative Technologies

National Chiao Tung University

ABSTRACT

An approach proposed in this thesis combines adaptive spatial filtering of microphone array and acoustic echo cancellation for speech enhancement. The growing trend of smart TV users has reintroduced the value of using long distance speech signal process application again. For example, voice control and video conference both are long distance speech applications. When you use those applications, the one of the problems you may encounter is how to minimize the TV sound, echo, and environment noise all of which affects the target source. This issue is the key to whether or not smart TV’s speech interface will be successful.

This thesis presents a stereophonic acoustic echo cancellation (SAEC) after using an adaptive beamformer for noise reduction and residue echo cancellation. In the real smart TV environment setting, this thesis simulated and experiment with, microphones which received voice signals that passed through a stereophonic acoustic echo cancellation process and then a minimum variance distortionless response (MVDR) beamformer combine adaptive noise cancellation (ANC) for speech enhancement. Spatially pre-process and noise estimate both need to know the directional information between target source and microphones in any given space. To find out this data, one must calculate relative transfer function (RTF) using the transfer function ratio (TFR) method.

(5)

III

誌謝

本論文順利的完成同時碩士生涯也劃下句點，給自己在學習的道路上立下一個新的里程碑。首先感謝胡竹生老師的循循善誘和諄諄教誨，教會了我成為工程師以及做研究的態度，用嚴謹的思考解決問題用鍥而不捨的精神找出解答；也感謝老師在研究上給予的幫助，提供一個充滿能量和資源充沛的研究環境，讓我有幸在學生涯中得到這些難得的經驗。兩年一眨眼就過去了，在實驗室的日子就在家裡一樣溫馨，不論實驗室聚餐大家開心吃飯喝酒或是一般日子去學生餐廳閒話家常都是很美好的回憶。最感謝的一定非明唐學長莫屬，在研究上碰到的瓶頸或是問題經過開導如同得到一盞明燈般有方向繼續進行下去。感謝碩士論文的內容中很多問題一起討論的耕維學長細心的解答或幫助，每天都會話家常的昭男學長希望畢業後還能繼續保持我們的動態，每天都很開心的阿吉學長無論什麼問題都能細心傾聽給出中肯的建議，沉穩的男人勁源學長多次幫助過我，兼具鐵漢及柔情於一身的 Judo 學長答應要罩我，對甜點非常堅持的阿法學長分享手工製作的蛋糕給我吃。也感謝鳴哥在一進交大什麼都不懂的時候給我的幫助告訴我很多學程及實驗室的資訊，大學就認識的翰哥食量驚人講話中肯，搞笑幽默的建廷中文超好的 Daniel 很開心認識你們。不論音樂體育都熟悉也是個日韓通的期元開心當你半年的室友，好奇可愛的哲宇有你可以討論聲音處理上的程式真好，搞笑但專業的健身教練阿文在我眼中你是個毅力非凡的人，我的地下室好夥伴鳴遠在你身上我學會強者的謙虛低調，認真的佑軒謝謝你每次無怨無悔的幫忙我做些雜工，帥氣的鬍子、酷酷的小樂、和藹的小綜、老闆樣的凱翔有你們這些學弟點綴了我碩士生活中美好記憶。聲音組明日之星知琬和錢丹、實驗室新活寶 Winnie、嘴上功夫一流的哈魯，還有來不及認識的你希望能在未來成為實驗室的驕傲。最後在碩士生涯中遇見的好朋友罐頭，未來在台北奮鬥工作的日子裡還能時常保持聯繫也不會忘了我們這兩年的運動與擔任實驗室管理員的時光；在研究所能遇到足智多謀的大夢很開心一起修課、玩樂、練團、暢聊、出遊、甚至到寫論文口試彼此形同手足同甘共苦有你真好，讓我的兩年時光增色不少。感謝善於交際的王可柔、吉他之神許峻豪、沉穩內斂的蔡坤廷、成熟幽默的許大哥、攝影好手黃品睿、漫畫天才燴飯、歌王小高、甜美的小容、女神 EG、凡事講求專業的蔡鈺群、老實的鄭中皓、有學姊風範的欣儀，開心和你們一起吃飯聊天逛街上課，不會

(6)

IV 忘記 WOCMAT 研討會和 COLCK 樂團演出的一同付出的點點滴滴，真的很開心能在聲音學程遇到這群對聲音有相同興趣的朋友；也感謝從大學一直陪伴我到研究所的朋友，分享生活中一切的翊綺、和每個人都麻吉的阿哲、又帥又多金的大鴻、憨厚又甜蜜的嘎銘和無話不聊的小玥讓我在一個新的環境中還能有故友相伴相助真是三生有幸。感謝因調酒認識的一群愛好者給我很多歡樂的時光，特別感謝我的啟蒙者小莫，交大林志玲小彥，跳舞女王喬安娜因酒緣成為了好友。這兩年裡感謝 Jen 的交換語言讓我更了解美國希望妳中文越來越好，樂天的 Maiko 也希望在台灣生活多彩多姿，有趣的 MM 很開心在研究所又能與妳再度成為同學，感謝交通大學多給我了兩年時間讓我當學生的機會，校園生活最後能在此劃下句點已心滿意足。最後感謝我背後默默支持我的父母和家人，爸爸劉岳冬、媽媽戴錫卿和哥哥劉淵浩，提供給我安穩幸福的依靠，不論發生什麼事都能給予我支持與鼓勵，讓我在快樂中成長自由中學習，也給了我很多人生的啟發與開導，我愛你們。 謹以此論文獻給我生命中最摯愛的父母

(7)

V

摘要 ... I ABSTRACT ... II 誌謝 ... III 圖目錄 ... VI 第一章緒論 ... 1 1.1 研究動機 ... 1 1.2 研究目標 ... 1 1.3 相關文獻探討 ... 2 1.4 論文架構 ... 3 第二章適應性陣列訊號處理 ... 4 2.1 陣列訊號處理 ... 4 2.2 適應性訊號處理 ... 9 2.3 適應性空間濾波器 ... 16 第三章系統架構與相關技術 ... 24 3.1 應用說明與系統架構 ... 24 3.2 轉移函式比值演算法 ... 27 3.3 立體聲迴聲消除演算法 ... 29 第四章實驗結果與分析 ... 32 4.1 AEC 效能評估分析 ... 34 4.2 SAEC 結合 Beamformer 效能評估 ... 59 第五章結論 ... 67 5.1 研究成果 ... 67 5.2 未來展望 ... 67 參考文獻 ... 68

(8)

VI

圖目錄

圖 2- 1 陣列模型 ... 4 圖 2- 2 空間濾波器架構 ... 6 圖 2- 3 均勻線性陣列空間響應(M=8，frequency=3450 Hz，d=0.05 m) ... 7 圖 2- 4 Grating Lobe 示意圖 ... 8 圖 2- 5 適應性濾波器處理架構 ... 9 圖 2- 6 空間聲學反射產生的聲學迴聲 ... 9 圖 2- 7 AEC 主體架構 ... 10 圖 2- 8 維納濾波器架構 ... 11 圖 2- 9 LMS 運算架構 ... 13

圖 2- 10 Wiener Filter in Frequency Domain... 14

圖 2- 11 Matrix processor ... 17 圖 2- 12 麥克風與聲源方向關係圖 ... 18 圖 2- 13 MVDR 輸入訊號 ... 18 圖 2- 14 MVDR Beam Patten ... 18 圖 2- 15 MVDR 出輸訊號 ... 19 圖 2- 16 MVDR 結合雜訊估測 ... 20 圖 2- 17 MVDR+Noise Estimate 輸入訊號... 21 圖 2- 18 FBF Beam Pattern ... 22 圖 2- 19 BM Beam Pattern ... 22 圖 2- 20 經過 MVDR 處理之YFBF訊號 ... 22 圖 2- 21 經過 MVDR+Noise Estimate 處理之輸出Y訊號 ... 23 圖 3- 1 AEC 結合 BF 架構圖 ... 24 圖 3- 2 AEC+BF 架構圖 ... 25 圖 3- 3 AEC+BF+TFR 架構圖 ... 25 圖 3- 4 智慧型電視應用之系統架構圖 ... 26 圖 3- 5 單聲源系統模型 ... 27 圖 3- 6 SAEC 架構圖 ... 29 圖 3- 7 SAEC Weiner 架構圖 ... 31 圖 4- 1 類比麥克風陣列裝置 ... 32 圖 4- 2 錄製器材與裝置 ... 33 圖 4- 3 目標聲源與干擾源擺放位置 ... 33 圖 4- 4 麥克風與單聲道喇叭空間配置圖 ... 34 圖 4- 5 模擬之 RIR ... 35 圖 4- 6 RIR 說明圖 ... 36

(9)

VII

圖 4- 8 FDLMS learning curve during single-talk ... 39

圖 4- 9 FDWiener learning curve during single-talk ... 40

圖 4- 10 FDWiener learning curve during double-talk ... 40

圖 4- 11 比較各演算法求得之 RIR ... 41

圖 4- 12 比較各演算法迴聲消除成果 ... 42

圖 4- 13 空間配置與響應 ... 43

圖 4- 14 AEC Coefficient error norm ... 43

圖 4- 15 比較估測和模擬之 RIR ... 44 圖 4- 16 模擬 MSE 結果 ... 45 圖 4- 17 真實 MSE 結果 ... 45 圖 4- 18 比較時域和頻域運算真實 RIR ... 45 圖 4- 19 模擬 Double-Talk 輸入訊號 ... 47 圖 4- 20 模擬 Double-Talk 結果 ... 47 圖 4- 21 真實 Double-Talk 輸入訊號 ... 48 圖 4- 22 真實 Double-Talk 結果 ... 48

圖 4- 23 PESQ Improvement of AEC ... 49

圖 4- 24 麥克風與雙聲道喇叭空間配置圖 ... 50

圖 4- 25 喇叭(Left)和麥克風(Mic1)之間的 Cross-Correlation 關係 ... 51

圖 4- 26 左右聲道對各麥克風之間的延遲關係圖 ... 52

圖 4- 27 SAEC 在模擬環境之 MSE ... 53

圖 4- 28 SAEC 在真實環境之 MSE ... 53

圖 4- 29 SAEC Coefficient error norm ... 54

圖 4- 30 不同演算法對各聲道估測的 RIR ... 55 圖 4- 31 真實環境左右聲道之 RIR ... 56 圖 4- 32 模擬環境參考訊號對輸出的影響 ... 58 圖 4- 33 實際環境及參考訊號對輸出的影響 ... 58 圖 4- 34 Beamformer SIRI ... 60 圖 4- 35 Beamformer SERI ... 61

圖 4- 36 Beamformer interference suppression ... 61

圖 4- 37 Beamformer echo suppression ... 62

圖 4- 38 System interference and echo suppression ... 63

圖 4- 39 Log spectrum distortion (LSD) ... 64

圖 4- 40 PESQ improvement of system ... 65

圖 4- 41 origenal speech ... 65

(10)

VIII

表目錄

表 2- 1 MVDR 模擬使用參數 ... 18

表 4- 1 RIR 環境設定 ... 34

表 4- 2 各演算法對 Filter size 的 ERLE 評估 ... 37

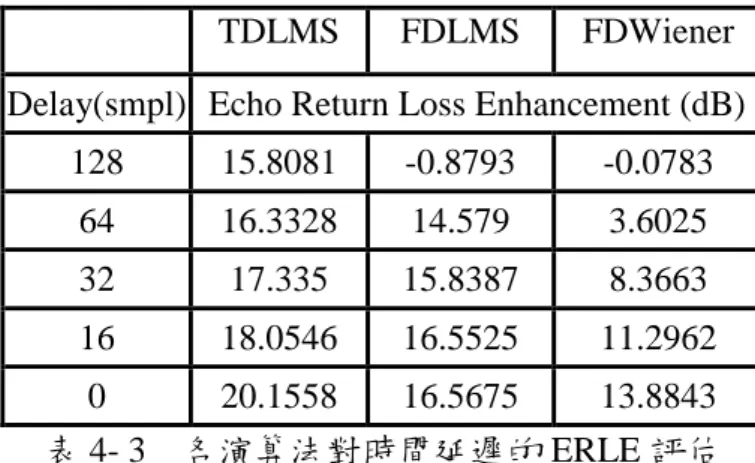

表 4- 3 各演算法對時間延遲的 ERLE 評估 ... 38 表 4- 4 模擬真實之 RIR 環境設定 ... 42 表 4- 5 模擬與實際之 ERLE 數值 ... 46 表 4- 6 模擬單聲道回聲消除(Double Talk) ... 48 表 4- 7 實際單聲道回聲消除(Double Talk) ... 48 表 4- 8 SAEC 之 RIR 環境設定 ... 50 表 4- 9 SAEC 實驗參數 ... 50 表 4- 10 左右聲道對個麥克風之間的延遲關係 ... 51 表 4- 11 輸入音檔混合情況 ... 61

(11)

1

第一章緒論

1.1 研究動機

行動通訊數位化之後，由單純的語音通話大量且快速的擴展成智慧型手機和平板電腦等行動通訊產品的發展，電視數位化成為必然趨勢，而此時智慧型電視(Smart TV)也就此誕生。Smart TV 已經不在是只有單向傳輸顯示器之功能，未來應用中會發展出互動平台而在眾多功能內語音命令控制和視訊會議等這些功能是需要先透過遠距離語音訊號處理，提供純化過的語音給遠端通訊者或是語音辨識器做處理。 Smart TV 語音命令控制中噪音源主要來至於電視所播放出來的聲音，於是希望提出解決且排除此噪音之方法，期望留下目標語音訊號壓低噪音源的影響達到純化效果。消除噪音源需先知其特性，在 Smart TV 應用中噪音分為兩類：第一類為電視喇叭播放出之聲音稱為迴聲，已知參考訊號的情形將可以運用聲學迴聲消除演算法降低語音中迴聲成分；第二類為環境中存在的方向性干擾源，可以針對合理範圍需求的環境位置設計空間濾波器，由空間上的特徵來增加語音訊號的訊噪比，達到語音純化的效果。在遠距離目標聲源可以假設為遠場平面波的傳遞方式處理，當聲源和麥克風距離不夠遠時或接收端有失配現象，必須對此傳統空間濾波器加以改良，在此利用轉移函式比值演算法作為聲源和麥克風之間系統鑑別重要方法，找出兩者之間的相對轉移函式導入最小方差無失真響應波束型成器作為空間濾波器之演算法。

1.2 研究目標

本論文研究目標如下： 1. 探討適應性訊號處理以及研究雙聲道迴聲消除演算法。 2. 探討空間濾波器之演算法。 3. 使用轉移函式比值演算法完成系統鑑別改進空間濾波器。

(12)

2

1.3

1.4 論文架構

本論文所使用的原理及技術分成兩大部份，第一部份適應性訊號處理，其中 AEC 理論是適應性處理中很經典的應用，不僅介紹時域 LMS 基本演算法基礎，更研究及實現頻域維納濾波器，甚至為了符合智慧型電視應用將單聲道迴聲消除推廣為利用立體聲迴聲消除演算法。第二部分是說明本論文所使用的陣列訊號處理，選用的適應性空間濾波器為 MVDR 波束形成器結合適應性雜訊消除演算法。最後將轉移函式比值演算法鑑別出目標聲源與麥克風陣列間的相對關係，用來改善 MVDR 的效能。論文最後會呈現系統各項功能結果透過客觀評估標準測試及分析並對研究成果作出結論。論文章節架構如下：第二章、適應性陣列訊號處理第三章、系統架構與相關技術介紹第四章、實驗結果與分析第五章、結論

(14)

4

第二章適應性陣列訊號處理

2.1 陣列訊號處理

數個感應器排成特定的形狀，接收來自空間中所傳遞的訊號，並經過訊號處理，此技術稱為陣列訊號處理。在陣列訊號處理領域中，依照其目的不同，大致可以將其研究領域分為兩大類，第一種類的研究著重於估測訊號的數量或在空間中的方位，此類研究一般來說稱為到達角估測（Direction of arrival estimation）。而另一種類的研究則是利用訊號的空間關係，希望能夠對不同方向的訊號作出不同的增益，以達到空間濾波的效果，藉以分離空間中不同方向聲源的訊號，這一類的研究一般稱之為波束形成(Beamforming)，也就是一種空間濾波器(Spatial Filter)。

在陣列訊號處理理論中，基於兩個假設 1. 窄頻訊號（Narrow band signal） 2. 遠場平面波（Far field plane wave）

假設一陣列感應器擺置如圖 2-1 所示，s(t)為原始訊號，n(t)為雜訊

(15)

5 則 M 個感應器輸出可寫成下列向量形式 1 1( ) 1( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) c c M c x j c j t x j M _c M x t e n t t s t e x t n t e r t t                _ _   _ __ _ _ _         _ _       κ κ x a κ n (2.1.1) 2 c c c k c      k_c稱為波數(Wavenumber)而_c為波長，c 為波速 m x 接收器位置坐標 m1, 2,....,M (sin , cos )   κ 單位向量 ( )

a κ 稱為陣列拓樸向量(Array Manifold Vector or Steering Vector)，期中包含了訊號傳遞到感應器之間時間關係

( ) ( ) j ct

r t s t e 聲源窄頻波形(Narrowband Source Waveform)

不同的陣列型態會造成不同的空間響應，並會決定陣列的空間解析度，舉例來說，一維的陣列只能解析一維的空間維度，而二維的陣列就可解析二維的空間維度，論文中所實現的陣列型態屬於一維陣列的一部分，因此本章節將介紹屬一維陣列的均勻線性陣列。

均勻線性陣列（Uniform Linear Array），是指一組陣列感應器以線性方式排列，並且感應器之間的距離相等，圖 2-1 其實就是表示一個均勻線性陣列。若以第一個感應器當作參考點，每個感應器對於訊號源相對角度皆為 θ ，感應器的坐標表示為 ( ( 1) , 0 ) m x  m d ，波程差表示為xm κ (m1) sind 則第 M 個感應器收到的時間為訊號到達第一個感應器後延遲





c d M 1  sin ，因此均勻線性陣列的陣列拓樸向量可寫成如（2.1.2）式，均勻線性陣列的優點是容易實現且公式容易推導，運算量較其它多維陣列型態低，但缺點為只能對一維空間作解析。 sin ( 1) sin sin ( 1) sin ( ) 1 c c 1 d M d j j jkd j M kd c c e e e e     _ _    _      _ _ _ _   a (2.1.2) 使用數位訊號處理分析，空間濾波器（Spatial Filter）指的就是將感應器輸出乘上各 自加權值的線性組合，如圖 2-2(a)所示

(16)

6 ( ) r n y n( )

( , )

h



κ

圖 2- 2 空間濾波器架構因此均勻線性陣列的總輸出可寫成如下形式： * 1 ( ) ( ) ( ) M m m m y n w x n  n  



w x (2.1.3) 其中w_m是陣列加權係數，* 和分別代表共軛複數和共軛轉置矩陣。假設只有一個目標聲源的情況，可以得到





( ) ( ) ( ) ( ) ( ) y n w x n w a κ r n w n n (2.1.4) 可以等價為一個線性系統r n( )與y n( )分別為系統的輸入與輸出，圖 2-2(b)所示。而此陣

列響應方程式w a κ ( )稱之為 Array Pattern 或 Beam Pattern 表示如下

 

*  1 sin 1 ( ) c M jk m d m m p   w e    w a κ 



(2.1.5) 若將以均勻加權線性陣列(Uniformly Weighted Linear Arrays)為例，均勻加權的權重為

1 , 1, 2, , m w m M M   (2.1.6) 1( ) x n xM( )n * 1 w * M w

+

2( ) x n * 2 w * 1 ( ) ( ) M m m m y n w x n  



source (a) 線性權重組合 (b) 等價 SISO 系統

(17)

7 寫為矩陣型式 1 M  w 1 (2.1.7) 則p

 

 可化簡成如下所示：

 

 ₁ _sin sin  1 sin

2 sin 1 sin sin 1 1 1 1 2 1 sin sin 2 c c c c c k M d jk Md M _j jk m d jk d m c k Md e p e e k d M M e M  _              _ _          



(2.1.8)

若將p

 

 取 Magnitude 可得其 Beam Pattern，如圖 2-3 所示。

從圖 2-3 可看出，不同角度入射的訊號會有不同的增益，而角度和增益的關係是由陣列的加權值所決定，因此波束形成就可達到空間濾波的效果，而在波束形成理論中，就是用適當的方法去計算出加權值，將訊號作空間濾波，就可得到想要的訊號。圖 2- 3 均勻線性陣列空間響應(M=8，frequency=3450 Hz，d=0.05 m) 將（2.1.8）式取絕對值可得

 

1 sin 2 sin sin sin 2 c c k Md p k d M                 (2.1.9) 由（2.1.9）式可以看出 p

 

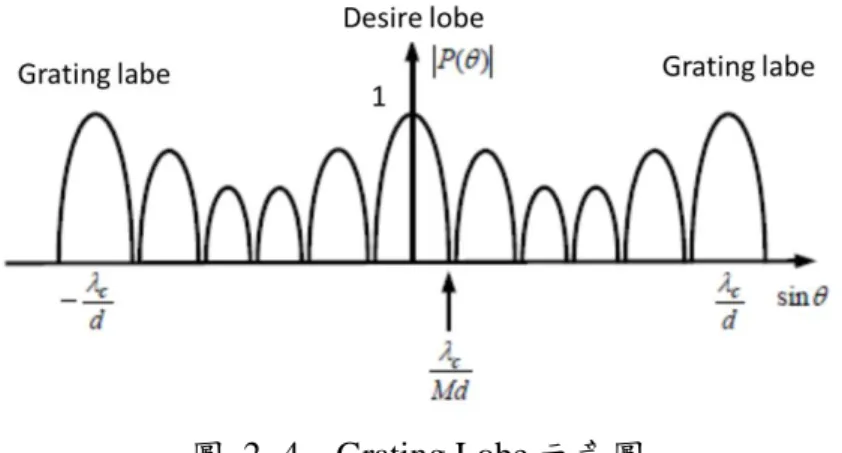

 對 sinθ是一週期為 d c  _{的週期性的函式，關係圖如圖 2-4} 所示。

(18)

8 圖 2- 4 Grating Lobe 示意圖在均勻線性陣列中，預期訊號的角度在  90  間，而在這角度之間我們希望 Main lobe 只會出現一次，如果 Main lobe 出現兩次以上，則會造成非預期的訊號被接收近來。從圖 2-4 得知，Grating Lobe 發生在 sinθ=

d c  _{的時候，因此若讓} sin 90 1 c d   _ _ _，則可避免在  90

 間出現兩個以上的 Main lobe。在空間的取樣也需要遵守 Nyquist spatial sampling criterion 避免 Spatial aliasing 發生，取樣頻率必須是訊號頻率的兩倍以上。而通 常我們都會選取 d

2 c

 _{，可以同時避免 Grating Lobe 和 Spatial aliasing 的問題。麥克}

風陣列的孔距(Aperture)會影響波束寬度(Beam Width, BW) 2 c BW Md   ，因此孔距與波束寬度的關係為反比關係ApertureBW，可得麥克風數目越多產生越大的孔距和越窄的波束寬度獲得較高的解析度。

(19)

9

2.2 適應性訊號處理

一般而言，濾波器的係數設計出來後都是固定的，並不會自動的變動。而適應性濾波器指的是能根據輸入信號，用訊號處理的技巧來適應性地調整濾波器係數，讓濾波效果更能適應現在環境，以完成某些特定的需要。圖 2- 5 適應性濾波器處理架構適應性濾波器處理架構圖如圖 2-5 所示，當訊號(x)輸入適應性濾波器處理之後，輸出訊號(y)與希望達成的訊號(d)之間的差產生誤差訊號(e)，將誤差訊號代入適應性演算法做為調整適應性濾波器係數重要資訊，如此經由誤差訊號及適應性演算法不斷的調整適應性濾波器的係數，係數會不斷的變動，最後達到某個穩定的值，此時系統輸出訊號與希望達成的訊號就會非常接近。

從通訊迴聲產生原因看可分為聲學迴聲(Acoustic Echo)和線路迴聲(Line Echo)，相對應的消除技術稱為聲學迴聲消除(Acoustic Echo Cancellation, AEC)和線路迴聲消除 (Line Echo Cancellation, LEC)，而本論文所會探討的問題是應用在免持或是視訊會議的裝置，麥克風接受到經由喇叭所發出的聲音引起的聲學迴聲的系統稱之為 LEM (loudspeaker-enclosure-microphone) system，如圖 2-6 即為此系統，當雙方通話的情況下 speech 1 透過喇叭播放同時會讓對方麥克風接收到，發生這種迴授情況對於語音品質來說不好的，因此將會介紹如何利用適應性訊號處理的方法來解決聲學迴聲的問題。

(20)

10

關於如何解決 AEC 會介紹維納解(Wiener Solution)以及計算量較小的最小平均平方法(Least-Mean-Square, LMS)。圖 2-7 為 AEC 的主體，透過估測喇叭聲源與麥克風收到訊號之間的關係來達到消除迴聲的功能。換句話說，利用喇叭聲源與麥克風訊號就可以 估測出迴聲路徑(echo path)。x(n)為喇叭欲播放的聲源、W 為真實的迴聲路徑、v(n)環境 雜音、s(n)與 y(n)分別為目標聲源與麥克風收到的訊號。Wˆ 即為估測的迴聲路徑。圖 2- 7 AEC 主體架構透過維納濾波器估測迴聲路徑，假設估測的迴聲路徑為一 FIR 濾波器Wˆ 0 1 1 ˆ T N [w ,w ,...,w _ ] W = (2.2.1) 其中 N 為 FIR 濾波器長度。喇叭欲播出訊號 x(n)為往前 N 筆的訊號向量



( ), ( 1),..., ( 1)



T (n) x n x n x n N x = (2.2.2) 因此濾波器的輸出可寫成Wˆ 與 x(n)的內積 ˆ ˆ( ) ( ) y n Wx n (2.2.3) 估測迴聲與麥克風訊號的誤差 ˆ ( ) ( ) ( ) e n  y n y n (2.2.4) 並且維納濾波器的最佳化標準為 Minimum mean square error(MMSE)，定義目標函數最小值(

ˆ ˆ

min ( )

(21)

11 2 2 2 ˆ ( ) {| ( ) | } { ( ) ( )} ˆ ˆ {( ( ) ( ))( ( ) ( )) } ˆ ˆ {( ( ) ( ))( ( ) ( )) } ˆ ˆ ˆ ˆ { ( )} { ( ) ( ) } { ( ) ( )} { ( ) ( ) } ˆ ˆ ˆ ˆ { ( )} _yx _xy _xx J W E e n E e n e n E y n y n y n y n E y n W n y n W n E y n E y n n W E W n y n E W n n W E y n W W W W                           R H H x x x x x x r r (2.2.5) 其中R_xx E{ ( )x n xH( )}n 為訊號 x(n)的自相關矩陣(Auto-correlation matrix )， { ( ) H( )} xy E x n y n r 為訊號 x(n)與 y(n)的互相關向量(Cross-correlation vector)。 求 ˆ min ( ) W J n 的解，由(2.2.5)式對Wˆ 微分求極值方法可得 2 ˆ ˆ 2 ( ) {| ( ) | } ˆ ˆ ˆ ˆ { ( )} ˆ 2 2 0 W W W yx xy xx xy xx opt J n E e n E y n W W W W W               R R r r r 最佳解Wˆ_opt即為維納濾波器的解 1 ˆ xy opt xx xy xx W   R r = R r (2.2.6) 維納濾波器架構如下圖 2- 8 所示圖 2- 8 維納濾波器架構

想要實現維納濾波器可以使用 Sample Matrix Inversion, SMI 方法透過時間平均得到

1 xx  R 和r 的估計值使得 FIR 濾波器的解為最佳解，由於 FIR 濾波器的係數通常長度的_xy 挑選是因應系統中延遲速度和迴聲路徑響應所決定，如果 FIR 長度太短很容易因為些微延遲而導致無法算出正確的Wˆ，FIR 長度為 M 時R 為_xx MM 矩陣此時計算R 的時候_xx1 會出現相當龐大的運算量，所以接下來介紹計算量較小且較容易實現的 Time Domain

(22)

12

LMS 演算法以及 Frequency Domain Wiener Filter 演算法。

2.2.1 Least-Mean-Square Adaptive Filter in Time Domain

同樣要解圖 2-7 AEC 架構下的問題，如果要在時域實現最佳解的維納濾波器是很困難的。因此，Widrow 和 Hoff [19]提出了另一種可疊代的維納 FIR 濾波器實現方法為 LMS 演算法，LMS 指的是找出一組權重Wˆ 使得誤差平方項最小。

目標函數如(2.2.7)式所示

 

2

ˆ ˆ ˆ ˆ ˆ ˆ

min min {| ( ) | } min {( ( ) ( ))( ( ) ( )) }

W W W J W  E e n  E y n WH n y n WH n  x x (2.2.7) (2.2.7)式的意義就是找出一組Wˆ 使誤差平方項最小，而Wˆ 的找法則需用 Steepest-Descend Method，如(2.2.8)式， ˆ₍ ₁₎ ˆ_{( )} _, ₀ W n W n p n (2.2.8) 其中(2.2.8)式意義為從 ˆ ( )W n 出發，並前進p的距離，為一個比重稱為步長(Step Size)。而 p 的選取必須從(2.2.7)式開始推導，將(2.2.7)式展開可得

 

ˆ 2 ˆ ˆ ˆ ˆ { ( )} _yx ( ) ( ) _xy ( ) _xx ( ) J W E y n r W n W n r W n R W n (2.2.9) 為了找一組Wˆ 使J

 

w 最小，對(2.2.9)式取_Wˆ得

 

ˆ ˆ 2 xy 2 xx ˆ( ) WJ W W n    r  R (2.2.10) 因此，為了讓 ˆ ( )W n 往J

 

w 最低處的方向與強度前進，我們取

 

ˆ ˆ 2 xy 2 xx ˆ( ) W p  J W  r  R W n (2.2.11) 故(2-7)式可寫為 ˆ₍ ₁₎ ˆ_{( ) 2} ˆ_{( )} ₀ xy xx W n W n  _r R W n _ n (2.2.12) 在實做上，r 和_xy Rxx估計值可用離散形式近似於瞬間值： ( ) H( ), ( ) ( ) xy  n y n xx  n n H x x x r R (2.2.13) 所以(2.2.13)式代入(2.2.12)式可寫為： ˆ₍ ₁₎ ˆ_{( ) 2} _{( )} _{( )} _{( )} _{( )} ˆ_{( )} ˆ_{( ) 2} _{( )} _{( )} _{( )} ˆ_{( )} ₀ H H W n W n n y n n n W n W n n y n n W n n        _  _     _  _  H H x x x x x (2.2.14)

(23)

13 因此， LMS Algorithm 可整理如下： Filter out ： ˆ ˆ( ) ( ) ( ) y n W n x n (2.2.15) Error function： ˆ ( ) ( ) ( ) e n  y n y n (2.2.16) Update weight： ˆ₍ ₁₎ ˆ_{( ) 2} _{( )} _{( )} ₀ W n W n  x n e n n (2.2.17) 圖 2- 9 LMS 運算架構圖 2- 9 LMS 運算架構利用訊號流程圖的形式呈現，在 LMS 演算法中，為了確保其收斂，μ的範圍必須為 max 1 0     ，其中_max表示為自相關矩陣R_xx的最大特徵值。然而在實際應用中，R_xx的具體值是不知道的，參數的值也需要試探性的選擇。若取值小，能保證收斂，但需要注意的是如果值取的過小時，收斂速度將會非常慢；若取值大，可以提高收斂速度，但取值過大時會以訊號變動過快失真為代價。在實際的應用中使用時域 LMS 解決 AEC 的問題會遇到的困難有收斂速度不夠快的問題，因此，也有在頻域運算根據數位訊號處理理論可以透過重疊儲存相加方法當 50% 重疊時運算效率達到最高的優點來解決 AEC 的問題，J. Shynk [20]提出 Fast Block LMS (FBLMS)準確的描述了 Block LMS 算法的頻域實現，本論文利用頻域估測迴聲路徑的方法在 2.2.2 章節中詳加說明。

(24)

14

2.2.2 Wiener Filter in Frequency Domain

此章節介紹維納濾波器在頻域實現 AEC 的效果，由 F. Yang et al. [21]、J.S. Hu et al. [22]文獻了解到利用維納濾波器在頻域可做各式應用，利用頻域的維納濾波器比起 LMS 和 FBLMS 在環境變異較大的應用中有較優異的效能，因為它能直接利用開迴路的最佳近似解權重估測不必透過 Steepest-Descend Method 閉迴路逼近最佳解。圖 2- 10 為頻域維納濾波器的架構圖。

h

FFT

( )

y n

( ) X 

( )

x n

ˆh





e n( ) ( ) Y  ˆ( ) Y  ( ) ( ) XY XX    

LEM

( ) E 

IFFT

( ) s n ( ) v n

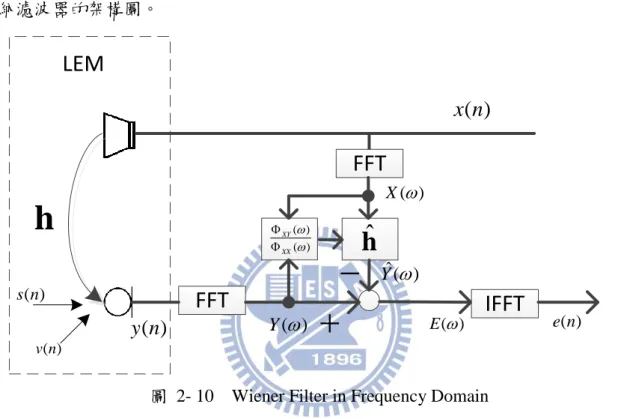

圖 2- 10 Wiener Filter in Frequency Domain 由圖 2- 10 LEM 環境中麥克風收到訊號的訊號y n( )可以表示為

( ) ( ) ( ) ( )

y n x n  h s n v n (2.2.18) 在此代表的是摺積運算、 ( )x n 代表喇叭播放訊號、h為迴聲路徑或稱為房間脈衝響應

(Room Impulse Response, RIR)v n( )環境雜音和s n( )在 LEM 環境中的目標聲源。接下來

將推導頻域維納濾波器，先將(2.2.18)式兩邊都做傅利葉轉換可得 ( ) ( ) ( ) ( ) ( ) Y   X  H  S  V  (2.2.19) 其中 ( ),Y  X( ), H( ), ( ), S  V( ) 分別是 ( ), ( ), , ( ), ( )y n x n h s n v n 的傅利葉轉換。透過頻域維納濾波器估測迴聲路徑 ˆ ( )h  ，可將濾波器的輸出可寫成 ˆ ( )h  與X( ) 的內積 * ˆ_{( )} ˆ _{( ) ( )} Y  h  X  (2.2.20) 其中 ( )X  是喇叭欲播出訊號，* 代表共軛複數。維納濾波器的最佳化標準為 MMSE，定義目標函數最小值

(25)

15

2 * 2

ˆ_{( )} ˆ_{( )} ˆ_{( )} ˆ

minJ min {| ( ) | } min {| ( )E E E Y ( ) ( ) | }X

          h h h h (2.2.21) 可以經由先前(2.2.6)推導得到(2.2.21)結果為 ( ) ˆ ( ) ( ) XY XX       h (2.2.22)

其中XX( ) 代表 ( )x n 最自己本身的功率頻譜密度 Auto-Power Spectral Density (PSD)且 ( ) XY   代表著y n( )和 ( )x n 之間的 Cross-PSD





( ) ( ) ( ) ( ) j XY j xy E x n y n e R e                 



(2.2.23) 想要估計 ˆ ( )h  時需要先得到_XY( ) 及_XX( ) ，以下為 Cross(Auto)-PSD 的估計 * ( , ) ( 1, ) (1 ) ( , ) ( , ) XY i k  XY i k  X ik Y i k       (2.2.24) * ( , ) ( 1, ) (1 ) ( , ) ( , ) XX i k  XX i k  X i k X ik       (2.2.25) 在此參數是一個平滑參數或遺忘因子，用來控制疊代過程的有效記憶；每一個音框 (frame)的指標用i表示，頻率由連續變成離散_k 2k N k/ , 



0,1, ,N1



而其中 N 根據 FFT 的音框大小 (frame size) 所決定。當運算環境為廣義平穩時_XY( ,i _k) ( 1, ) XX i k   和可以直接使用 * ( , _k) ( , _k) X i  Y i  和X i( ,_k)X i*( ,_k)當作 PSD 的估測，然而運算環境為非平穩時就要採用簡單的一階遞迴平均 * ( , _k) ( , _k) X i  Y i  和X i( ,_k)X i*( ,_k) 而得，功用在於可以調整平滑程度取用範圍為 0  1的常數，舉例來說取 0.95 意味著每二十筆資料做一次平均。經由得知XY( ) XX( ) 可以估計出(2.2.22)式，因此，經過下列運算就能迴聲消除 ˆ ( ) ( ) ( ) E  Y  Y  (2.2.26) 最後再透過 IFFT 轉換即可求得時域訊號。

(26)

16

2.3 適應性空間濾波器

麥克風陣列可以利用訊號的空間特徵，對空間內的訊號進行濾波處理，這種濾波行為是運用角度或波數的相關性進行描述。從頻域層面分析空間濾波器類似於 FIR 架構，利用複數增益組合陣列接收器的輸出，根據訊號的空間相關性對訊號進行增強或抑制。通常，我們想進行空間濾波，使得從一個或一組特定的角度來的訊號通過有效的組合得到增強，而使從其它角度到來的雜訊通過相消性的組合得到抑制。設計陣列，並達到某種性能準則，需要在陣列結構、陣列數目、SNR 以及很多因素之間進行折衷考量才能完成。適應性空間濾波器應用方式很多種類，最簡單的稱為 Fixed Beamforming，它是一組經過特殊設計的固定增益，不論任何訊號都與此組增益組合，例如 DAS、Hamming、Hann、Dolph-Chebyshev、LS[3][7]設計出的增益都屬與此種範疇。而另一種稱為 Adaptive Beamforming，它的增益設計與訊號有關，隨著不同的增益條件和輸入訊號做適當的調整，例如 LCMV[8]、MVDR[9]、GSC[11]等架構都是此技術的應用。

2.3.1 Minimum Variance Distortionless Response (MVDR)

Beamformer

在智慧型電視的應用只需要針對一個目標聲源方向增強和未知的干擾方向，所以選用 MVDR 做為波束形成器是很適合的方法。空間濾波器如圖 2- 2 (a)所示，感應器接收到的訊號x n( )中有包含目標聲源s n( )和雜訊n n( )，由 (2.1.1)式可以寫成頻域快拍 (Snapshot) ( )  s( )  ( ) X X N (2.3.1) ( ) s  X 為目標聲源向量，N( ) 為雜訊向量。其中目標聲源向量可以寫為 ( ) ( ) ( , ) s  R  k X a (2.3.2) ( ) R  為 s(n)的頻域快拍，a( , ) k 是一個波數為 k 的平面波對應的陣列拓樸向量，假設雜訊是零平均且和目標聲源訊號是非相關。圖 2- 11 所示，利用矩陣操作W( ) 對X( ) 進行處理。W( ) 的維度為1 M 。我們感興趣的第一個準則稱為無失真準則(Distortionless Criterion)，這個準則要求在沒有雜訊的情況下，對於任意R( ) ，有 ( ) ( ) Y  R (2.3.3)

(27)

17 接下來透過模擬了解 MVDR 的效果 ( ) X Y( ) ( )  W 圖 2- 11 Matrix processor 在這個約束條件底下，希望在有雜訊的存在的情況下，使得Y( ) 有最小方差 (minimize variance)。因此， ( ) ( ) _n( ) Y  R Y  (2.3.4) 目標是minimize E_Y_n( ) 2_。無失真約束條件由(2.3.3)式可說明Y( ) ( ) s( ) ( ) ( ) ( , ) R  k R( )   W X W a  意味著目標聲源方向維持原始大小，表示式為 ( ) ( , ) 1  k  _ W a (2.3.5) 輸出雜訊的均方值為 2 2 [ ( ) ] [ ( ) ( ) ] [ ( ) ( ) ( ) ( )] ( ) [ ( ) ( )] ( ) ( ) ( ) ( ) n NN E Y E E E                         W N W N N W W N N W W S W (2.3.6) 所以我們得到一個最小化問題 2 min E_Y_n( ) _ min ( ) _NN( ) ( ) w W S W Subject to W( ) ( , ) 1 a k 

利用 Lagrange multiplier 的方式求得最佳解，寫出目標函數(cost function)

* ( ) NN( ) ( ) ( ) ( ) ( , ) 1 ( ) ( , ) ( ) 1 F W  S  W   _W  a k  _   _a  k W  _ (2.3.7) 對W( ) 取 complex gradient 成為_WF 0得 1 ( )= ( ) ( , ) ( ) o     k NN   _   W a S (2.3.8) 假設S_NN( ) 為非奇異性矩陣(Nonsingular Matrix)，利用(2.3.5)式約束條件求得 1 1 ( ) ( , )k _NN( ) ( , )k   _      _   a S a  (2.3.9) 把(2.3.9)式代入(2.3.8)式得到 MVDR 最佳解為 1 1 ( , ) ( ) ( )= ( , ) ( ) ( , ) NN o NN k k k            a S W a S a (2.3.10)

(28)

18

MVDR 波束形成器最初由 Capon 推導而來有時也稱成為 Capon 波束形成器。藉由模擬環境說明 MVDR

Mic number 4 NFFT 256 samples Overlap 128 samples Input SIR 0 dB

Distance 0.07 m Desired signal (woman) 0° Sample frequency 8k Hz Interference (White Noise) 45°

表 2- 1 MVDR 模擬使用參數圖 2- 12 麥克風與聲源方向關係圖圖 2- 13 MVDR 輸入訊號圖 2- 14 MVDR Beam Patten (b) Narrowband (a) Wideband

(29)

19 圖 2- 15 MVDR 出輸訊號圖 2- 12 為 0°方向目標聲源和 45°方向的干擾源對麥克風關係圖，模擬出圖 2- 13 輸入訊號。麥克風陣列訊號處理和數位訊號處理在於取樣上有懸殊的差異，在時間域取樣能有很大量充沛的資料量使用，而空間域的取樣只能透過麥克風個數，因此，要透過稀少的空間資料量找出最好的解，藉由 MVDR、LCMV、GSC 等演算法的幫助，對空間訊號處理得出所期望的結果。在本論文使用的 MVDR 將會利用 SMI(Sample Matrix Inversion)的方式求出 NN1 ( )  S ，而設計 ULA 的a( , ) k 陣列拓樸向量有兩種方式可以獲得，第一種方式，聲源特性接近遠場平面波時可以使用時間延遲模型如(2.1.2)式，陣列拓樸向量寫為 sin ( 1) sin ( )  1 ejkd  ej M kd _ a ，把希望設計的角度以及麥克風間距 d 麥 克風個數M代入即可以得到 MVDR 使用的a( , ) k 。第二種方式，當聲源和麥克風距離較近或是目標聲源不再固定角度上的時候轉移函式比值法作為聲源和麥克風之間系統鑑別重要方法，找出兩者之間的相對轉移函式(Relative Transfer Function, RTF)。在模擬環境中使用已經準確的設計目標聲源的來向，因此利用時間延遲模型的a( , ) k 代入 (2.3.10)式經由 MVDR 運算可得圖 2- 14 (a)為各頻帶之表現(b)為根據麥克風間距所對應波長之表現，在低頻表現較差的原因為波長較長不具方向性的關係。圖 2- 15 經過 MVDR 處理過後之訊號，明顯看出干擾源訊號有受到 MVDR 壓抑。

(30)

20

2.3.2 MVDR 結合雜訊估測

理論上 MVDR 會針對目標聲源以外的訊號會進行壓抑，但在本論文提出的方法中， 1 ( ) NN   S 的更新並不會隨時在更新，而是透過使用前的事先訓練(Training)得知，這樣設計是因為在使用環境中一定會有某些固定干擾源存在，如電扇和冷氣等，希望透過 MVDR 的空間前處理可以把比較強的干擾訊號先抑制，希望透過結合雜訊估測適應性演算法可以再針對 MVDR 無法抑制的訊號進行消除。此想法是由 GSC 架構而得，Griffiths 和 Jim[11]根據 Frost 的演算法修改成 GSC 架構。GSC 架構分成三個部分：第一部分固定波束形成器(Fixed Beamformer, FBF)目的為滿足設計的限制。第二個部分阻擋陣列 (Blocking Matrix, BM)目的為產生只有包含雜訊的訊號。第三個部分利用 NLMS 演算法消除固定波束形成器輸出雜訊部分稱為適應性雜訊消除器(Adaptive Noise Canceler, ANC)。固定波束形成器設計方式為 2.3.1 章節所介紹的 MVDR，此章節將介紹設計阻擋陣列以及如何透過適應性雜訊消除器消除環境中的雜訊。圖 2- 16 為 MVDR 結合雜訊估測架構。 Target Local interference ANC (NLMS) BM -+ FBF (MVDR) y Y_FBF _Y NC Y U 圖 2- 16 MVDR 結合雜訊估測圖 2- 16 中，麥克風陣列收到的訊號y為多聲道訊號，經過 MVDR 空間前處理後得到Y_FBF( ) 可表示為 ( , ) ( ) ( , ) FBF o Y i  W  y i (2.3.11) 其中W_o( ) 為(2.3.10)式 MVDR 求出的結果，每一個音框指標用i表示，雜訊參考訊號 (Noise reference signal)為

( , )i   ( ) ( , ) i 

U y (2.3.12) BM 設計方法和 GSC 相似，希望把目標聲源的方向阻擋，讓y經過 BM 後的訊號只剩下

(31)

21 樸向量由(2.1.2)式寫為



1 2



( ) ( ) ( ) M( ) A  A  A  A   (2.3.13) 阻擋矩陣的設計為 3 2 1 1 1 * * _* * * * ( ) ( ) _{( )} ( ) ( ) ( ) 1 0 0 ( ) 0 1 0 0 0 1 M A A _A A A A                                (2.3.14) ( ) 為M



M 1



的矩陣且 ( ) 的行空間為A( ) 的零空間，可透過下式驗證 ( ) ( ) 0 A    (2.3.15) 介紹完 BM 的設計後，接著要利用 NLMS 的方法實現 ANC。系統輸出訊號可寫為 ( , )i  FBF( , )i ( , ) ( , )i  i     Y Y G U (2.3.16) ( , )i  G 為 NLMS 演算法中的時變參數，可寫為 * ( , ) ( , ) ( 1, ) ( , ) 2, , ( , ) m m m est i i i i for m M P i          U Y  G G (2.3.17)





2 ( , ) ( 1, ) 1 ( , ) est est _m m P i  P i   



y i  (2.3.18)

為步長(Step Size)，為估測輸入能量所使用的 Forgetting Factor。以上就是 MVDR 結合雜訊估測的適應性演算法。

模擬環境除了表 2- 1 條件以外多加了一個環境中變動的干擾源訊號在−45°位置。圖 2-17 為混合後的訊號−45°的干擾源，能量會由小而大的變化。

(32)

22 圖 2- 18 FBF Beam Pattern 圖 2- 19

BM Beam Pattern 圖 2- 18、圖 2- 19 分代表為 FBF 和 BM 的 Beam Pattern，都是固定的權重不隨著訊號改變。圖 2- 20 為輸入訊號通過 FBF 權重後的訊號，−45°干擾源並沒有包含在 MVDR 事前訓練的權重內，當其能量越大破壞輸出 SIR 也隨之嚴重。圖 2- 20 經過 MVDR 處理之Y_FBF訊號

(33)

23 圖 2- 21 經過 MVDR+Noise Estimate 處理之輸出Y訊號透過雜訊估測的適應性以算法能針對 MVDR 未估測出的雜訊提供了抑制功能，圖 2- 21 看出當−45°干擾源出現時有壓抑效果。論文架構中主要設計雜訊估測是因為希望除了透過 MVDR 消除環境中固定存在的干擾源外，也會存在 MVDR 訓練時未包含的雜訊。此方法改變 TF-GSC 原本的架構中 FBF 部分利用空間前處理的概念導入 MVDR 把環境中固定干擾源壓抑但 BM 中雜訊估測卻依舊會存在。

(34)

24

第三章系統架構與相關技術

3.1 應用說明與系統架構

結合聲學迴聲消除與空間濾波器的方法有很多種，W. Kellermann et al.[23][24][25] [26]有研究 AEC-BF 和 BF-AEC 前後處理的影響以及利用 GSC 的特性讓 AEC 嵌入其中成為 GSAEC 一個相當特別的架構。AEC-BF 架構如圖 3- 1 (a)，在每一個麥克風接收到的訊號分別做 AEC 處理優點為有效解決迴聲問題以及達到空間濾波的方法，不過缺點是當麥克風陣列數目增加時 AEC 演算法同時也需要增加。BF-AEC 架構如圖 3- 1 (b)，優點在於可以減少 AEC 的運算量但在此情況下使用 BF 為適應性演算法會導致 AEC 無法有效的收斂以致於效能下降。圖 3- 1 (c)運用 GSC 的特性進行設計稱為 GSAEC，其中 FBF 部分為固定權重所以在此後面接上了 AEC 除了不會影響收斂速度外也減少了 AEC 的使用次數，不受麥克風陣列數量增加有所影響，缺點是 AEC 設計只有上路徑具有迴聲消除功能，迴聲訊號有可能由下路徑漏過造成效能降低。在 I. Cohen 團隊提出了 TF-GSC 後也陸續出現結合迴聲消除的相關研究，其中 G. Reuven[27][28]比較了不同組合的影響，也提出了一個新的 ETF-GSC 的架構，在這些架構下面各有優缺點也有針對不同的使用情境設計。 Beamformer x 1( ) y t AEC 2( ) y t 3( ) y t 4( ) y t AEC AEC AEC x 1( ) y t AEC 2( ) y t 3( ) y t 4( ) y t Beamformer AEC ANC BM

Far end signal

-+ FBF (GJBF) x e Y _Y FBF Y NC Y 圖 3- 1 AEC 結合 BF 架構圖 (a) AEC-BF (b) BF-AEC

(35)

25 Target Local interferer ANC (NLMS) BM Acoustic echoes LEM LEM

Far end signal

-+ FBF (MVDR) x y e Y YFBF Y NC Y BF SAEC (FD-Wiener) 圖 3- 2 AEC+BF 架構圖說明智慧型電視的語音控制遠距使用情境，假設目標聲源為 0°方向且遠場平面波，在此利用時間延遲模型建構陣列拓樸向量，使用者需要在準確之方向操作才會有好的表現，如果目標聲源沒有在設計方向會因為 MVDR 壓抑導致 SNR 下降。圖 3- 2 之架構中需要對環境雜音偵測進行數秒鐘的訓練時間，此步驟為了讓 MVDR 把固定干擾源的資訊包含於S_NN( ) 中。SAEC 使用頻域維納濾波器方法，不需事先訓練動作，藉由適應性更新來達到消除電視喇叭造成的影響。而適應性雜訊消除方法主要針對沒有受到 MVDR 壓抑的雜訊和剩餘迴聲訊號進行改善。 Target Local interferer ANC (NLMS) Acoustic echoes LEM LEM

Far end signal

-+ FBF (MVDR) x y e Y YFBF Y NC Y SAEC (FD-Wiener) Training data RTF BM 圖 3- 3 AEC+BF+TFR 架構圖由於圖 3- 2 有假設了使用者聲源為遠場平面波和使用方向的限制，造成使用上有所侷限，本論文再利用 TFR 進行改良使得輸出效果提昇。圖 3- 3 架構可以因應不同的使用方向所設計，利用轉移函式比值演算法來鑑別聲源所在的方向，好處在於可以找出

(36)

26 使用者和麥克風的相對位置不必侷限於 0°方向，但利用此方法所要訓練的項目就多出了單獨目標聲源方向的相對轉移函式估測，在 3.2 章節中會說明如何估測。了解不同架構演算法優缺點後整理出智慧型電視應用之系統架構圖，如圖 3- 4。 Target Source 0° Yes No

Time delay model

Offline Training RTF Get AMV

Offline Training RNN

Get MVDR RNN

Mic Signal SAEC MVDR

Noise Estimate

Adaptive Noise

Cancellation Enhanced Signal

Offline Training

y YFBF Y

圖 3- 4 智慧型電視應用之系統架構圖系統架構演算法步驟說明：

1. 分別對環境干擾源和目標聲源做事前訓練(Training)，得到 Noise Estimate 和 MVDR 所需的資訊，經運算後各自得到一組權重。 2. 麥克風陣列接收的聲音訊號先各別做 SAEC 的處理。 3. 使用步驟 2 輸出訊號分別乘上步驟 1 所求得之權重，利用這兩組訊號做 ANC 運算當做最後的輸出訊號。本論文的系統架構中，主要分成兩個部分，第一個部分為立體聲迴聲消除，使用頻域維納濾波器的方法做適應性的運算，消除電視所播放的訊號。第二個部分為空間濾波器，由 TF-GSC[13]架構變形而得，將空間前處理概念導入其中讓 MVDR 權重代替 FBF 權重，在 BM 和 ANC 之設計上則維持相同形式。

(37)

27

3.2 轉移函式比值演算法

轉移函式比值法能解決在實際聲源和麥克風之間的關係，每顆麥克風的增益不匹配或是聲源方向不同所組成的轉移函式也會有差異，轉移函式不易求得希望藉由比值找出之間的關係。O. Shalvi[16]提出利用非穩態訊號和 I. Cohen[17]提出利用語音訊號求出 RTF 的估測，經系統鑑別後的資訊空間濾波器的設計[13][14]，當做陣列拓樸向量使用。為了估測空間轉移函式，在這裡假設只有一個聲源s，M 個麥克風y₁～y_M ( , ) s i  1( ) A 2( ) A ( ) M  A 1( , ) y k  2( , ) y k  ( , ) M y k  圖 3- 5 單聲源系統模型把圖 3- 5 單聲源系統模型中麥克風接收到的聲音資訊表示為 ( , ) ( , ) ( , ) m m m y i   A s i  v i  (3.2.1) 其中A_m為空間轉移函式，v_m為環境中的雜訊。空間中的轉移函式可能較難得到，但或許可以得到轉移函式的比值，而此數據可能會是有用的，這就是轉移函式比值的概念。由(3.2.1)式，套入轉移函式比值的概念，代入可得以下的式子 1 1 ( ) ( , ) ( , ) ( , ) ( ) m m m A y i y i U i A        (3.2.2) 觀察(3.2.2)式，y i_m( , ) 及y i₁( , ) 都是已知的麥克風資料，如果能夠得到轉移函式比值 1 ( ) ( ) m A A   的話，就可以利用簡單的乘法及減法運算完全消除掉聲源s的影響，只留下雜訊 ( , ) n U k  ，我們將 1 ( ) ( ) m A A   ，即所謂的轉移函式比值矩陣命名為Hm( ) ，再經過移項整理後可得 1 ( , ) ( ) ( , ) ( , ) m m m y i H  y i  U i (3.2.3) 想獲得H_m( ) 利用 Cross-PSD 運算(3.2.3)式兩邊同乘上y i₁( , ) 每次計算第i個音框的

(38)

28 Cross-PSD，可得以下的式子 1( , ) ( ) 1 1( , ) 1( , ) 1, 2 , m m y y i  Hm  y y i  U y i  i K       (3.2.4) 將式(3.2.4)以矩陣型式表示得以下的式子 1 1 1 1 1 1 1 1 1 1 (1, ) (1, ) 1 (2, ) (2, ) 1 ( ) ( , ) 1 ( , ) 1 ( , ) m m m m y y y y y y y y m U y y y y y H i K K                         _       _{ }_ _         _ _   (3.2.5) B A X 觀察(3.2.5)式可以發現，(3.2.5)式也是一個 AX=B 的形式，轉移函式比值矩陣H ( )_m  可以利用最小平方法 T -1 T X=(A A) A B形式求得，推導如下： 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 (1, ) 1 ( ) (1, ) (2, ) ( , ) (2, ) 1 ( , ) ₁ ₁ ₁ ₁ ₁ ( , ) 1 (1, ) (2, ) (1, ) (2, ) ( , ) 1 1 1 1 ( , ) m m m m y y m y y y y y y y y U y y y y y y y y y y y y y y y H K i K K K                            _ _ __    _   _{ } _      _ _  __ _                



 



1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 { ( , ) ( , )} 1 { ( , )} { ( , )} { ( , )} { ( , )} ( , ) ( , ) m m y y y y y y y y y y y y y y y y K K K K K K K K                                 _{ } _  _             (3.2.6) 由(3.2.6)式可以求得轉移函式比值矩陣H ( )_m  ： 1 1 1 1 1 1 1 1 1 1 2 2 ( ) ( ) ( ) ( ) ( ) ( ) ( ) m m y y y y y y y y m y y y y H                 (3.2.7) 其中定義為平均運算子。 1 ( ) ( , ) K i i

 

 



(39)

29

3.3 立體聲迴聲消除演算法

立體聲迴聲消除由多聲道迴聲消除法中衍生而來，A. Hirano et al. [29] 提出使用單一參考聲源形成的立體聲藉由延遲特性減少對估計雙聲道迴聲路徑時所需要使用的濾波器在硬體上運算次數，M. M. Sondhi et al. [30]介紹使用在視訊會議上雙聲道麥克風產生的立體聲藉由對遠端使用者(Far-end)的空間系統鑑別減少對近端使用者(Near-end)估計雙聲道迴聲路徑時所需要使用的濾波器運算次數、T.Gänsler et al. [31]整理了多種適應性濾波器處理立體迴聲消除方法、F. Yang et al. [21]提出立體聲迴聲抑制基於頻域下使用維納濾波器及增益函數的演算法。在本論文所使用的情境底下選用雙聲道迴聲消除法來做說明，智慧型電視應用很廣除了視訊會議也會透過麥克風陣列做語音控制的功能，此時的電視喇叭聲源播出的雙聲道訊號並不一定具有特定性質有可能兩個喇叭播出的是單聲道訊號、立體聲訊號或雙聲道訊號此時各聲道具有不同的聲音，在這較複雜的情況下選擇使用雙聲道迴聲消除方法來實現 SAEC 上的架構。 1 h ( ) y t 1

( )

x t





e

LEM 2 h 2

( )

x t

ˆy + 2 ˆh 1 ˆh 圖 3- 6 SAEC 架構圖估測ˆh 和₁ ˆh 時是利用誤差訊號作為更新的參考依據，如 LMS 或 Fast Block LMS 等₂ 演算法，圖 3-6 為架構設計是可以滿足立體聲道迴聲消除，而消除的迴聲x t₁( )和x t₂( )可以互為相關性或非相關性的訊號都能處理。SAEC 的架構是分別對於預播出喇叭聲音 1( ) x t 和x t₂( )做 AEC 的運算，ˆh 和₁ ˆh 估計出在 LEM 環境中的迴聲路徑(₂ h₁和h₂)可以透過各種方法來設計這兩組 FIR 濾波器，x t₁( )和x t2( )通過這兩個濾波器估計出 ˆy 從訊號y 減去可得誤差訊號e，此訊號會是近端迴聲最小的值。先寫出迴聲訊號由(3.3.1)所示

(40)

30 1 1 1 2 ( ) ( ) ( ) ( ) ( ) y t h t x t h t x t (3.3.1) 其中代表摺積，h₁和h₂代表在 LEM 中喇叭到麥克風之間的脈衝響應，x₁和x₂為喇叭 訊號。(取樣訊號均假設為時間 t 的正整數指標)。誤差訊號可以寫成



ˆ1 1 ˆ2 2



( ) ( ) e t  y t  h x h x (3.3.2) 1 ˆh 和ˆh 為 FIR 濾波器係數均為 N 維的向量，定義₂ x₁



x t₁( ) x t₁( 1) x t₁(  N 1)



 和x₂ 



x t₂( ) x t₂( 1) x t₂(  N 1)



為最近 N 筆資料組成的麥克風訊號取樣，代表轉置。誤差訊號可以寫成矩陣形式簡化為 ˆ ( ) ( ) e t  y t h x (3.3.3) 把ˆh 和₁ ˆh 串為行向量₂ hˆ  hˆ₁ hˆ₂_，同樣的將x₁和x₂串為行向量x x₁ x₂_。假設 N 的值夠大， ( )y t 可以寫為 1 1 2 2 ( ) y t h x + h x = h x   (3.3.4) 1 h 和h2代表真實的房間脈衝響應向量並且把h1和h2串為行向量 1 2         h h h 。將 (3.3.4)代入(3.3.3)可寫為

 

ˆ ( ) e t  h h xh x (3.3.5) 在此定義 ˆ   h h h (3.3.6) 稱之為錯位向量(misalignment vector)。以 LMS 為例，更新 ˆh 時利用(2.2.17)所示 ˆ₍_t_{ }₁₎ ˆ_{( )}_t _₂_ _{( ) ( )}_{t e t} h h x (3.3.7) 等價於 (t 1) ( ) 2t   ( ) ( )t e t h h x (3.3.8) 在此 為步長。當希望消除迴聲 ( )e t 0並不總是成立，應為 min{ ( )}e t 意味著 h 0 ˆ ( . .,i e hh)才是適應性調整的目標，所以重要的是最早收斂得到 ˆhh 確保各聲道的迴 聲消除。接著透過頻域維納濾波器來求解 SAEC 問題把架構圖修改為圖 3- 7，配合本論文 2.2.2 章節中所使用的迴聲消除方法所以訊號皆以頻域狀態表示。維納濾波器由於是開迴路運算，如果使用圖 3- 6 SAEC 架構圖作為相同架構，當出現參考訊號為兩相關訊號時因為開迴路運算會讓參考訊號多算入誤差訊號中，所以必須避免這個問題故提出圖 3- 7 SAEC Weiner 架構圖，利用兩階段的運算分別算出各階段的最佳解得到誤差訊

(41)

31 號。 1( ) h ( ) Y 1( ) X  ( ) E LEM 2( ) h 2( ) X  1( ) Y 2 ˆh 1 ˆh     圖 3- 7 SAEC Weiner 架構圖推導利用頻域維納濾波器演算法求解 SAEC，先寫出迴聲訊號由(3.3.1)所示 1 1 2 2 ( ) ( ) ( ) ( ) ( ) ( ) ( ) Y  h  X  h  X  h  X (3.4.1) 其中是共軛轉置運算，h₁和h₂代表在 LEM 中喇叭到麥克風之間的脈衝響應，X₁( ) 和 2( ) X  為喇叭訊號，定義h( )  h₁( ) h₂( ) _和X( )  X₁( ) X₂( ) _。第一級訊號運算，先對X₁( ) 訊號進行迴聲消除可得Y₁( ) 如下所示 1( ) ( ) ˆ1 ( ) 1( ) Y  Y  h  X  (3.4.2) 其中ˆh 為維納濾波器係數，利用頻域維納濾波器(2.2.22)式方法求得 ₁ 1 1 1 1 ( ) ˆ ( ) ( ) X Y X X       h (3.4.3) 第一級運算利用(3.4.2)式讓 ( )Y  訊號迴聲消除，再進行第二級運算，對參考訊號X₂( ) 的迴聲消除運算可得最後輸出的誤差訊號如下所示 1 ˆ2 2 ( ) ( ) ( ) ( ) E  Y  h   X  (3.4.4) 其中ˆh 為維納濾波器係數，利用頻域維納濾波器(2.2.22)式方法求得 ₂ 2 1 2 2 2 ( ) ˆ ( ) ( ) X Y X X       h (3.4.5) (3.4.3)和(3.4.5)中所用到的 Cross(Auto)-PSD 均是透過(2.2.24)式和(2.2.25)式的一階遞迴方法求出。圖 3- 7SAEC 架構下運算可以對X1( ) 和X2( ) 兩個喇叭訊號做雙聲道迴聲消除，不論X1( ) 和X2( ) 為相關性或非相關性的訊號都能同時處理。
