薄壁開口梁之自由振動分析及幾何非線性動態反應研究

國 立 交 通 大 學

機械工程學系博士班

博士論文

薄壁開口梁之自由振動分析及幾何非線性動態

反應研究

A STUDY ON THE FREE VIBRATION ANALYSIS AND

GEOMETRICALLY NONLINEAR DYNAMIC ANALYSIS OF

THIN-WALLED BEAMS WITH GENERIC OPEN SECTION

研究生：陳弘虎

指導教授：蕭國模 博士

薄壁開口梁之自由振動分析及幾何非線性動態反應研究

研究生：陳弘虎 指導教授：蕭國模 國立交通大學機械工程學系博士班

摘 要

本研究的主要目的是以一致性共旋轉法推導一個薄壁開口梁元素，並 將其應用在梁結構的自由振動分析及幾何非線性動態分析。 本文中推導的梁元素有兩個節點，每個節點有七個自由度，本研究用 傳統的力、力矩及雙力矩為廣義的節點力。本文中將元素節點定在元素兩 端斷面的剪心，並取剪心軸當作描述元素變形的參考軸。本研究在一移動 元素座標上描述元素的變形，本研究用三個旋轉參數描述元素斷面在移動 元素座標上的方位，但用對固定座標的旋轉向量描述元素間共同節點的旋 轉。本研究在梁元素當前的變形位置上，利用元素節點的座標及斷面方位 建立一個移動元素座標並決定元素節點的旋轉參數，對應於元素節點旋轉 參數擾動量的廣義節點力為一廣義力矩，為推導傳統力和力矩與該廣義力 矩的關係，本研究在一個與當前的移動元素座標重合的固定元素座標上， 推導出元素節點在當前固定元素座標的擾動位移和擾動旋轉與元素節點旋 轉參數的擾動量的關係。本研究利用元素節點在當前固定元素座標的位移 和旋轉及其擾動量、速度、加速度、角速度、角加速度，推導出移動元素 座標的角速度及角加速度及元素節點的變形參數對時間的一次及二次微 分。本研究利用虛功原理和 D’Alembert 原理，以及完整的幾何非線性梁理 論的一致性二次線性化在當前的固定元素座標推導元素節點變形力及慣性 力，本研究中保留了變形力中撓曲、扭曲及軸向變形間之耦合項、軸向扭 轉率的三階項、慣性力中速度間的耦合項。為了推導上的方便，本研究用 虛 功 原 理 推 導 梁 元 素 節 點 變 形 力 時 ， 先 推 導 出 廣 義 節 點 力 矩 ， 再 用

controgradient law 求得傳統節點力和力矩。本研究在推導元素節點在當前 固定元素座標的擾動位移和擾動旋轉與元素節點旋轉參數的擾動量的關係 時，保留了值為零的節點位移及旋轉向量，故可由元素節點變形力對節點 參數微分求得元素切線剛度矩陣。本研究推導元素的節點慣性力時，先將 元素擾動位移表示成當前固定元素座標的擾動位移和旋轉之函數，故可直 接求得元素的節點慣性力，元素的一致性質量矩陣 (consistent mass matrix) 可由元素節點的慣性力對元素節點的加速度微分求得。

本研究採用基於弧長法和牛頓-拉福森法的增量迭代法解非線性平衡方 程式，本研究採用次空間法(Subspace Iteration Method)解梁結構的自然頻 率及振動模態。本文應用 Newmark 直接積分法和牛頓-拉福森法的增量迭 代法解非線性運動方程式。本研究以數值例題探討不同斷面、邊界條件及 負載對開口薄壁梁之自然頻率、振動模態及幾何非線性之動態反應之影 響，以說明本研究提出之非線性開口薄壁梁元素的正確性及有效性，並驗 證文獻上梁結構之自然頻率及幾何非線性之動態反應之正確性。

A STUDY ON THE FREE VIBRATION ANALYSIS AND GEOMETRICALLY NONLINEAR DYNAMIC ANALYSIS OF

THIN-WALLED BEAMS WITH GENERIC OPEN SECTION

Student：Hong-Hu Chen Advisor：Kuo-Mo Hsiao

Department of Mechanical Engineering National Chiao Tung University

ABSTRACT

A consistent co-rotational finite element formulation for the free vibration analysis and geometric nonlinear dynamic analysis of thin-walled beams with generic open section is presented. The element developed here has two nodes with seven degrees of freedom per node. The element nodes are chosen to be located at the shear centers of the end cross sections of the beam element and the shear center axis is chosen to be the reference axis. The deformations of the beam element are described in a current moving element coordinate system constructed at the current configuration of the beam element. Three rotation parameters are used to describe the orientation of the beam cross section in the moving element coordinate system. However, the rotation vector is used to describe the element nodal rotations in fixed coordinates. The values of the nodal rotation vectors are reset to zero at current configuration. The element equations are derived in a fixed current element coordinates which are coincident with the current moving element coordinates. The perturbed moving element coordinates and the variation of the element nodal rotation parameters corresponding to the perturbation of element nodal displacements and rotations referred to the current fixed element coordinates is consistently determined

using the first order linearization of the way used to determine the current element coordinates and element nodal rotation parameters corresponding to the incremental element nodal displacements and rotations referred to the global coordinates. The angular velocity and acceleration of the current moving element coordinates and the first and the second time derivative of the element nodal rotation parameters are consistently determined using the current element nodal displacements and rotations, nodal velocities and accelerations, and nodal angular velocities and accelerations. The element deformation and inertia nodal forces are derived using the virtual work principle, the d’Alembert principle, and the consistent second order linearization of the fully geometrically nonlinear beam theory. In element nodal forces, all coupling among bending, twisting, and stretching deformations of the beam element is considered. For convenience, in the derivation of the element deformation nodal force, the generalized nodal moments corresponding to the variation of the nodal rotation parameters are derived first, and then transformed to the conventional moments and forces using controgradient law. Because the element nodal displacements and rotations with value of zero are retained in the relationship between the variation of the element nodal rotation parameters and the variation of element nodal displacements and rotations, the element tangent stiffness matrix may be obtained by differentiating the element deformation nodal force with respect the element nodal parameters.

An incremental-iterative method based on the Newton-Raphson method combined with constant arc length of incremental displacement vector is employed for the solution of nonlinear equilibrium equations. The subspace iterative method is used for the solution of natural frequencies and vibration modes for the free vibration of beam structures. An incremental-iterative method based on the Newmark direct integration method and the Newton-Raphson method is employed for the solution of nonlinear equations of motion. Numerical examples are presented to investigate the accuracy and efficiency of

the proposed method. The effect of different cross sections, boundary conditions and different loads on the natural frequencies, vibration modes, and nonlinear dynamic behavior of three dimensional thin-wall beam structures are also investigated through numerical examples.

誌謝 在此論文定稿之際，感謝指導教授 蕭國模博士伍年來的悉心指導， 使學生得以完成此篇論文，在此致上由衷的謝意。同時感謝學弟們在各方 面的幫忙與照應。在此也感謝葉孟考教授、蔡佳霖教授、蔣長榮教授以及 尹慶中教授撥冗擔任口試委員，為本文提出寶貴的意見。 感謝父親與母親多年來辛苦的栽培與不斷的鼓勵及支持，還有哥哥、 姊姊與弟弟給予很多的協助。最後，僅以此成果與榮耀，獻給我最摯愛的 家人以及所有關心我的人。

目 錄

：

中文摘要……….………..…... I 英文摘要……….………..…... III 誌謝.……….………..….……… VI 目錄.……..………..… VII 表目錄..………….………….………. IX 圖目錄..………….……….………. XII 第一章 導論 ……….……….……… 1 第二章 理論推導 ……….…….……….. 7 2.1 基本假設 ……….……….….. 7 2.2 座標系統 ……….……….….. 7 2.3 旋轉向量旋轉向量及其時間微分 …………..………….. 9 2.4 梁之剪心軸的位移及其斷面的旋轉……….. 10 2.5 節點參數與節點力 ………. 14 2.6 元素斷面座標、移動元素座標、元素節點位移及旋轉 參數之決定……….….…..…….………. 16 2.7 移動元素座標與固定元素座標的關係…………...….….. 17 2.7.1 擾動後之移動元素座標及元素節點參數…...…….. 17 2.7.2 移動元素座標的角速度、角加速度與元素節點 參數對時間的微分……….………..….. 20 2.8 梁元素之變形描述……….. 24 2.8.1 梁元素之位置向量………..………... 24 2.8.2 梁元素之位置向量的擾動量及其對時間的微分.... 26 2.8.3 梁元素之應變……..………..………... 27 2.8.4 梁元素應變之變分……….…..………..…... 30 2.9 元素節點力之推導………..…..……….. 32 2.9.1 元素節點變形力向量之推導………..………...…... 34 2.9.2 元素節點慣性力向量之推導………..…..….... 39

2.10 元素剛度矩陣及質量矩陣…………...….…….……….. 45 2.11 與變形位置相關之節點作用力與負荷剛度矩陣….….. 51 2.12 系統平衡方程式與收斂準則………….…….….………. 55 第三章 數值計算方法與程序 ………..………... 56 3.1 靜態分析 …………..………….……….…….………. 56 3.1.1 增量迭代法 ……….….……...……….…………... 56 3.1.2 二分法 ………... 58 3.1.3 N循環迭代法 ………...…….………... 59 3.2 動態分析 ……….………..……….. 60 3.2.1 Newmark直接積分法 ………....………..…… 60 3.2.2 Hilber-Hughes-Taylor scheme ……....………..…...… 62 第四章 數值例題 …………....………...….……….. 63 4.1 開口薄壁梁的線性自由振動分析………….…….………. 63 4.2 開口薄壁梁受軸向負載作用下的振動分析………..……. 66 4.3 開口薄壁梁的幾何非線性動態反應…………..…………. 72 第五章 結論與展望 …………....………..………..……….. 83 參考文獻 ……….……….……. 87 附表 ……….………….……. 95 附圖 ……….……….. 136 附錄 A 擾動後的移動元素座標及節點旋轉參數………….….…. 264 附錄 B 不同的元素節點參數向量之擾動量的關係及其 對時間微分的關係………..……….… 271 附錄 C 元素節點力向量f 與D D θ f 的關係…………..….……….…. 279 附錄 D 位置向量的擾動量及對時間的微分……….…….…. 281 附錄 E H_R與H_θ之顯式………...……….……..…. 287 附錄 F 計算系統節點內力向量之數值程序……….……..…. 291 附錄 G 元素具不同節點自由度所對應的元素矩陣……..…....…. 293 附錄 H 推導 lump mass 所產生之節點質量矩陣….………... 296 LIST OF PAPERS ……….………. 302

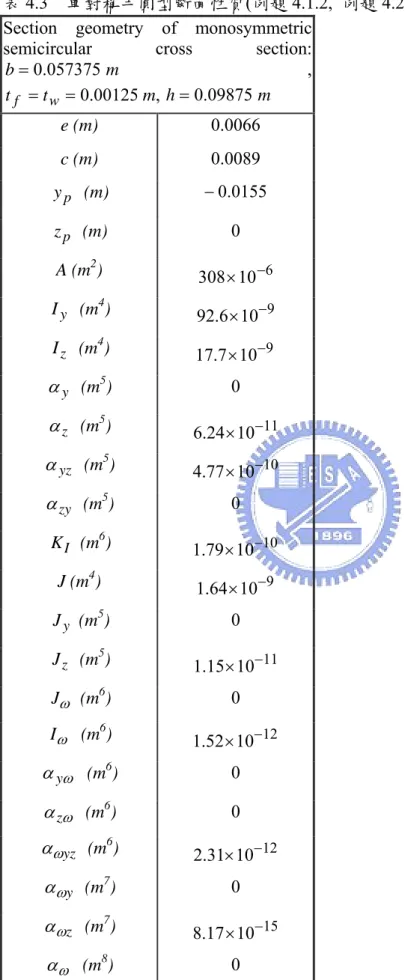

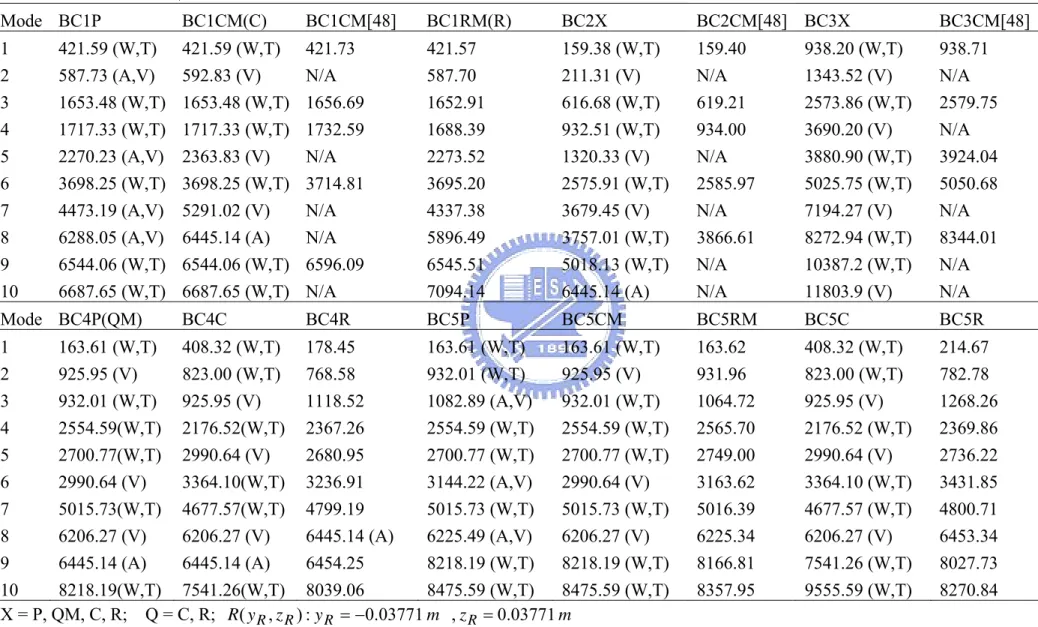

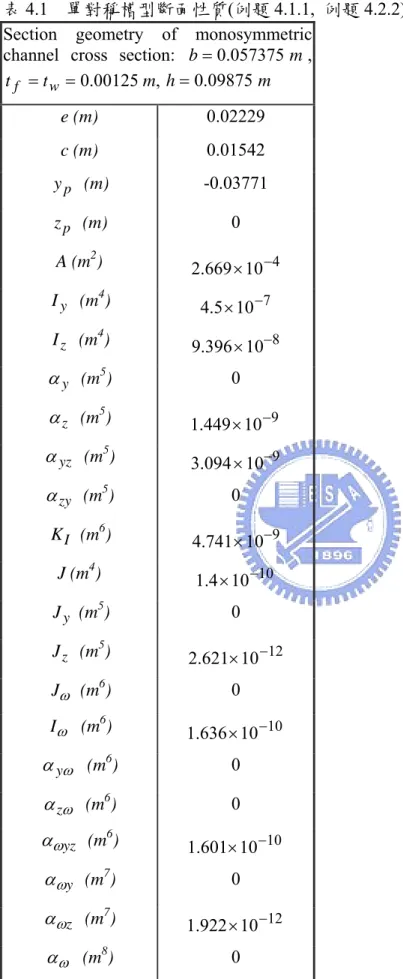

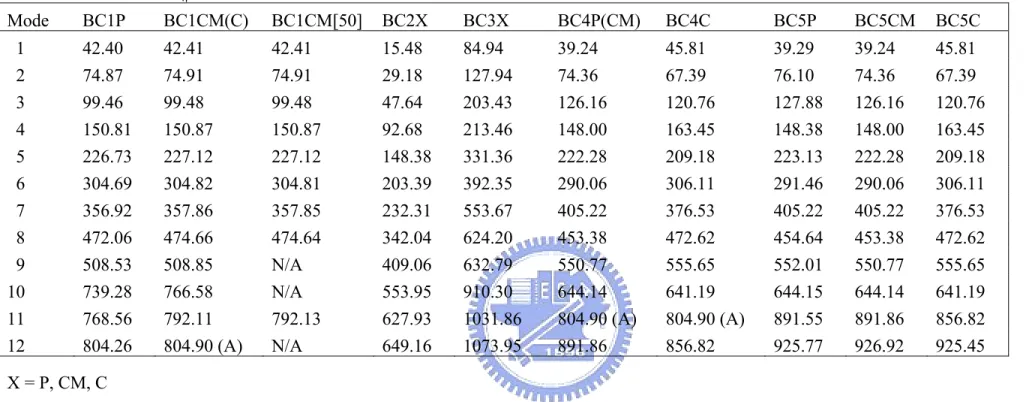

表 目 錄 表 4.1 單對稱槽型斷面性質(例題 4.1.1,例題 4.2.2)………....….. 95 表 4.2 例題 4.1.1 單對稱槽型斷面梁之自然頻率之自然頻率 ) / (rad s _{………... 96} 表 4.3 單對稱半圓型斷面性質(例題 4.1.2,例題 4.2.1)……...….. 97 表 4.4 例題 4.1.2 單對稱半圓型斷面梁之自然頻率(rad/s)...….. 98 表 4.5 不對稱斷面 A 性質(例題 4.1.3)…..……..……….…... 99 表 4.6 例題 4.1.3 不對稱斷面梁 A 之自然頻率(rad/s)...…... 100 表 4.7 不對稱斷面 B 性質(例題 4.1.4)...…...…... 102 表 4.8 例題 4.1.4 不對稱斷面梁 B 之自然頻率(rad/s)...……….. 103 表 4.9 例題 4.2.1 單對稱半圓形斷面梁之自然頻率(rad/s) ) 1790 4 . 0 (P = P_cr = N …………..……….. 104 表4.10 例題4.2.1單對稱半圓形斷面梁之自然頻率(rad/s) (邊界條件BC1P)……….………... 105 表4.11 例題4.2.1單對稱半圓形斷面梁之自然頻率(rad/s) (邊界條件BC1CM(C))………..…...……... 106 表4.12 例題4.2.1單對稱半圓形斷面梁之自然頻率(rad/s) (邊界條件BC2X)………..…………..…... 107 表4.13 例題4.2.2單對稱槽型斷面梁之自然頻率(rad/s) ) 2560 (P = N ……….………….……….. 108 表4.14 例題4.2.2單對稱槽型斷面梁之自然頻率(rad/s) (邊界條件BC1P)…..………...………...….….. 109 表4.15 例題4.2.2單對稱槽型斷面梁之自然頻率(rad/s) (邊界條件BC1CM(C)).………...….... 110 表4.16 例題4.2.2單對稱槽型斷面梁之自然頻率(rad/s) (邊界條件BC2X)……..…...………...…... 111 表4.17 I型斷面性質(例題4.2.3)……….………..……... 112 表4.18 例題4.2.3 I型斷面梁之自然頻率(rad/s)……...……….. 113

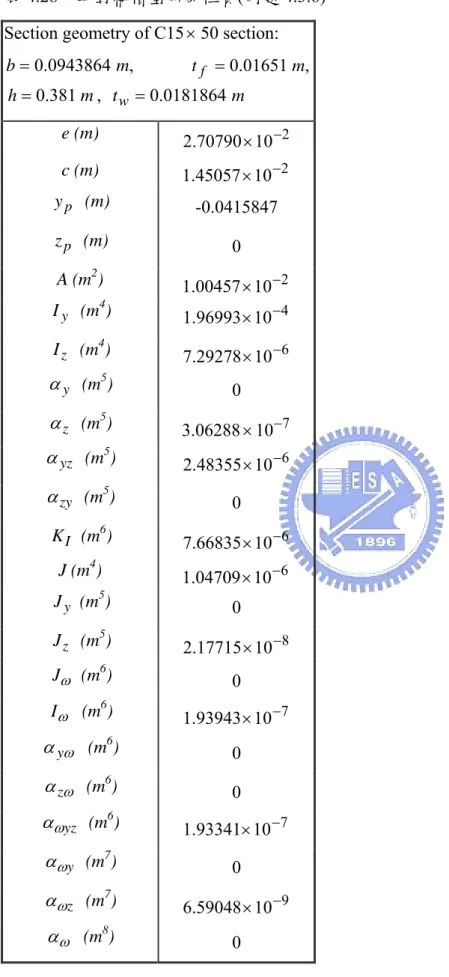

表4.19 單對T型斷面性質(例題 4.2.4,例題4.2.5,例題4.3.7)….. 115 表4.20 例題4.2.4 T型斷面簡支梁之自然頻率(rad/s)： (a) 邊界條件BC1P..……….…...…. 116 表4.21 例題4.2.4 T型斷面簡支梁之自然頻率(rad/s)： (b) 邊界條件BC1CM..……….………..….……. 117 表4.22 例題4.2.5 T型斷面懸臂梁之自然頻率(rad/s)…….…... 118 表4.23 不斷稱角型斷面性質(例題4.2.6, 例題4.3.10)...…..….. 119 表4.24 例題4.2.6 L型斷面懸臂梁之自然頻率(rad/s)..……….. 120 表4.25 I型斷面性質(例題 4.3.4)..……...…..………...……... 121 表4.26 不對稱Z型斷面性質(例題 4.3.5)……….……... 122 表4.27 例題4.3.5簡支Z型斷面梁在靜態負載下的自然頻率 ) / (rad s ……….. 123 表4.28 單對稱槽型斷面性質(例題4.3.6)………...…….. 124 表4.29 例題4.3.6懸臂單對稱槽型斷面直角構架的自然頻率 ) /

(rad s (Case (a))……….…….………..….. 125

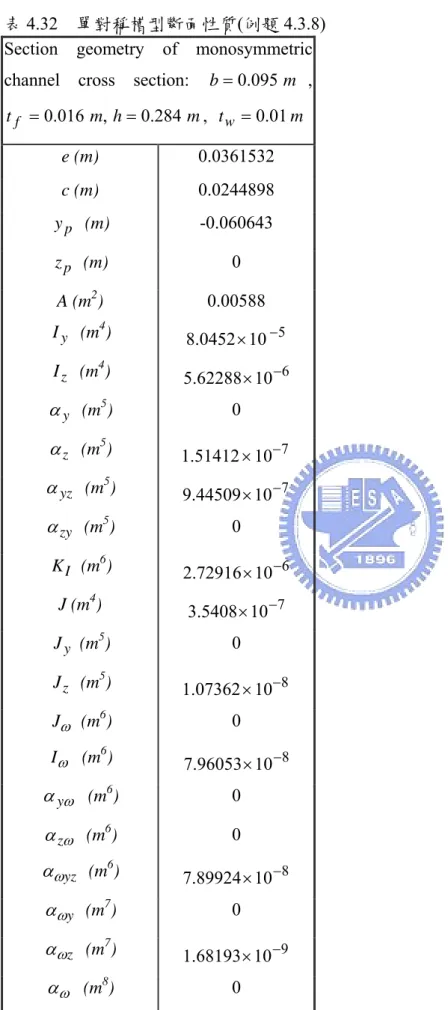

表4.30 例題4.3.6懸臂單對稱槽型斷面直角構架的自然頻率 ) / (rad s (Case (b))……….………..….. 126 表4.31 例題4.3.7懸臂單對稱 T型斷面梁在靜態負荷作用下的 自然頻率(rad/s)(Q=0)……….……..………….. 127 表4.32 單對稱槽型斷面性質(例題4.3.8)…….……….. 128 表4.33 例題4.3.8懸臂單對稱槽型斷面梁在靜態負荷作用下的 自然頻率(rad/s)... 129 表4.34 不對稱槽型斷面性質(例題4.3.9)….……..………..…….. 130 表4.35 例題4.3.9懸臂不對稱槽型斷面梁在靜態負荷作用下的 自然頻率(rad/s)…..……….……….. 131 表4.36 例題4.3.10懸臂不對稱角型斷面梁在靜態負荷作用下 的自然頻率(rad/s)…….………... 132 表4.37 不對稱Z型斷面性質(例題 4.3.11, 例題4.3.12)…...….. 133 表4.38 例題4.3.11懸臂Z型斷面梁在靜態負荷作用下的自然
