電化學兩階段控制沉積法製備高性能直接甲醇燃料電池電極觸媒 Electrodeposition of high-performance composite electrocatalysts by
two-step control methods for DMFC 摘要 本研究有系統地探討陰極沉積法製備 Pt-Ru 電極觸媒，以製備高催 化活性的 DMFC 之 Pt-Ru 觸媒電極，其包括定電位沉積及脈波沉積兩種 方式。定電位法探討 Pt 與 Ru 電化學沉積反應及其電極特性，結果顯示 Pt 及 Pt-Ru 觸媒的沉積在-0.2 V vs. SCE 有最佳的沉積電位；另一方面， 脈波沈積法的脈波成核電位以及電解液配製組成的影響作探討，結果顯 示，一開始施予 Vp為-0.4 V vs. SCE 之成核脈波，脈波時間約為 3 秒時 進行脈波沉積，可得到較高的電極催化活性。而以連續脈波法進行沈積 時，脈波條件分別在成核電位 Vp為- 0.4V、長晶電位 Vd為-0.2 V、脈波 週期 tp/td為 0.1 秒/0.3 秒時進行雙電位脈波沉積，可得到觸媒分佈相當 均勻且具有高催化活性的 Pt-Ru/C 電極。本研究結果顯示:利用電化學方 法分別控制成核長晶的過程可成功的製備有高催化活性的奈米粒子 Pt-Ru/C 觸媒電極；本方法應用於 PEMFC 膜電極組(MEA)的製備，可直 接於碳布擴散層上沉積觸媒層，可達到有效簡化 MEA 的製備程序的效 果。 關鍵字： Pt-Ru 雙金屬觸媒、電化學共沉積、定電位沉積、脈波沉積、 直接甲醇燃料電池。 一、前言 直接甲醇燃料電池(Direct methanol fuel cell, DMFC)擁有高能轉換效率，可 操作於低溫並具低汙染性，已被視為解 決未來能源危機的重要選擇之ㄧ。鉑 (Platinum)通常做為DMFC陽極觸媒材 料，但因Pt催化甲醇的脫氫氧化反應過 程中，生成中間物ㄧ氧化碳易吸附於Pt 表面，造成Pt觸媒毒化(Poisoning)以致 活性降低[1-4]。目前解決Pt觸媒CO毒化 的問題，主要是在Pt觸媒中添加氧化活 性較高的第二金屬觸媒，諸如Ru、Co、 Sn、Ir等金屬[5-10]提供活性氧將CO氧 化成CO2，藉以提昇電極催化活性及穩 定性。其中釕(Ruthenium)因生成氧氣過 電位極低，為最有效的第二金屬觸媒， 其 易 吸 附 溶 液 中 之 水 分 子 分 解 生 成 Ru-OH，促進Pt表面吸附的CO氧化成 CO2，使Pt恢復到最初之活性表面。Pt 和Ru雙金屬複合電極觸媒用在低溫甲 醇燃料電池，可有效提昇其陽極氧化反 應的催化活性，已被廣泛研究[11-13]。 電化學沉積法製備電極觸媒，利用陰極 還原反應，其沉積機制異於一般溼式化 學沉積法，沒有化學還原劑的限制和困
擾，觸媒長晶及分佈，都是屬於原子分 子的奈米層級，可達到高表面積、高催 化活性及高穩定性的需求。比其他諸如: 沉澱析出法、離子交換法、膠體溶液分 散法、濺鍍法、氣相沉積法[14-19]等， 操作方法及成本都相對有利。然而，電 化學沉積包含有成核及長晶的過程，分 別受到施加電流、電位及電解質質量傳 送的影響，因此一般定電流或定電位沉 積的條件，並不能同時兼顧成核及長晶 的最佳需求。 本研究以電化學兩階段控制沉積 法，分別促進成核及控制觸媒晶粒的成 長反應，製備分散良好的複合電極觸 媒。 二、實驗方法 本 研 究 所 使 用 之 基 材 為 碳 布 (Beam 1002-CC-S) ， 前 驅 物 為 H2PtCl6·6H2O (Aldrich) 與 RuCl3·3H2O (RDH)。使用 0.1 M 的 HCl 與 KCl 水溶液配製成濃度 為 10 mM H2PtCl6 與 RuCl3 之鍍液。 2.1 碳布前處理 將未經疏水處理之碳布，將其裁剪成 1×3.5 cm2，並以 PTFE 膠帶包覆使其露 出 1×1 cm2 表面積，之後將其浸入 0.5 M H2SO4 中利用超音波震盪將碳布表 面的氣泡與殘餘的雜質去除，使碳布表 面於電鍍時能與溶液完全接觸。 2.2 脈波沉積 本研究以脈波定電位法、連續脈波 法 等 兩 種 電 位 脈 波 方 式 進 行 沉 積 反 應，藉由改變不同的脈波電位(Vp)、脈 波時間(tp)、脈波週期、脈波次數、總通 入電量(Qp)等變數沉積 Pt-Ru 電極觸媒 於基材表面，進而探討各種變數對於電 極觸媒之沉積效率之影響對甲醇氧化 催化活性的影響。 首先，改變不同的脈波電位 Vp， 將 Vp分別設定在-0.3、-0.4、-0.5、-0.6 V vs. SCE 電位下停留 5 秒，使 Pt 及 Ru 離子在其表面進行成核，隨後將電位調 至-0.2 V 使所通入電量達到設定之 1 庫 侖，以尋找合適之脈波電位 Vp。另一 方面，藉由改變不同脈波時間(tp= 0~10 sec)，探討成核效應對電極觸媒沉積效 應及活性的影響；並改變脈波次數，分 別施予 0、10、50、100、150、200 次 之脈波週期，探討脈波次數對電極的沉 積效率和觸媒活性的影響。此外並在合 適的 Vp下，改變脈波週期 tp/td之比例 製備 Pt-Ru/C 觸媒電極，探討觸媒的沉 積效率及其對甲醇氧化的催化活性的 影響。 2.5. 電化學性質之測試 本 研 究 採 用 三 極 式 的 電 解 槽 系 統 ， 所 使 用 之 電 化 學 測 試 裝 置 為 Autolab/PGSTAT30 ( 定 電 位 / 定 電 流 儀)；其中，所使用之參考電極為飽和 甘汞電極(SCE)，對應電極為白金絲。 實驗中工作電極與參考電極保持在約 1 mm 的距離，以降低電解質中歐姆電阻 的影響。在電化學特性量測時，工作電 極保持 1 cm2的面積於電解液中，其電 解液為 0.5 M H2SO4及 0.5 M H2SO4 + 0.5 M CH3OH 水溶液。 三、結果與討論 圖 1 為 H2PtCl6和 RuCl3水溶液在 電極上氧化還原反應的極化曲線，其結 果顯示，H2PtCl6電解液之平衡電位(rest potential)約在 0.6 V，當電極電位大於 0.6 V，Pt 離子在電極表面進行氧化反 應；當電位小於 0.6 V 時，則在電極表 面進行還原反應，Pt 的陰極沉積電位約 在-0.1 V~-0.4 V，電位低於-0.4 V 有明 顯的氫氣生成電流。另一方面，RuCl3
電解液之平衡電位約在 0.4 V。由圖 2 (A) 在不同電位下沉積 Pt/C 電極對甲醇及 CO 催化活性△ip /QPt的影響。結果顯示 Pt/C 電極在-0.4 ~ -0.1 V 沉積電位範圍 有較高的催化活性，其中在-0.2 V 具有 最高的甲醇催化活性。另一方面圖 2(B) 顯示 Ru/C 電極在-0.4 V 陰極沉積電 位，有較高的 Ru 沉積效率，但 Ru/C 對甲醇幾乎無催化活性。 圖 3 為 Pt-Ru/C 電極在甲醇水溶液 中之循環伏安圖，其中虛線部分是以定 電位-0.2 V 沉積 1 庫侖的 Pt-Ru/C 電 極，實線則為脈波沉積法在-0.4 V 電位 停留 3 秒促進成核反應，隨後將電位調 至-0.2 V，使其總通入電量為 1 庫侖所 製備之 Pt-Ru/C 觸媒電極在甲醇水溶液 中之循環伏安圖。結果顯示，利用脈波 電流促進成核反應所製備的 Pt-Ru/C 電 極，其甲醇氧化波峰電流 Ip 為 2.44 mA，明顯大於一般定電位法所製備電 極之甲醇氧化波峰電流。因此，在電化 學沉積過程中，以脈波電流促進成核反 應，對沉積 Pt-Ru 電極觸媒有顯著的功 效，亦即藉由控制成核反應可增進電化 學沉積法製備 Pt-Ru/C 電極的沉積效 率。為了深入了解脈波波形對觸媒成核 及長晶的影響，以及 Ru 觸媒對抑制 CO 毒化的作用，以尋求製備具有高分散 性、高表面積及高催化活性之觸媒電極 的操作條件，本研究所用脈波方式的示 意圖，如圖 4 所示。其沉積條件分別如 下所示： (1) 脈波-定電位法： a. 以不同脈波電位 Vp 進行成核 反應，成核脈波時間 tp為 5 sec，隨 後在沉積電位 Vd為-0.2 V 下進行長 晶反應。 a. 在成核脈波電位 Vp 為-0.4V 下，改變成核脈波時間 tp，接 著在 Vd 為-0.2V 下進行長晶 反應。 b. 改變成核脈波次數，在 Vp和 Vd 分別為-0.4V 和-0.2V 下， 成核脈波與長晶脈波時間比 tp/td為 0.1sec/ 0.3sec 條件下進 行沉積。其中 tp與 td分別為成 核以及沉積的時間，tp/td表示 脈波成核與沉積時間的比值。 (2) 連續脈波法： a. 固 定 tp/td 比 例 0.1 sec/ 0.3 sec，在不同脈波電位下進行雙 電位脈波沉積。 b. 改變 tp/td比例，在 Vp為-0.4 V 與 Vd為-0.2 V 電位下進行雙 電位脈波沉積。 由圖 5 (A)為利用脈波-定電位法製 備 Pt/C 觸媒電極，不同成核脈波電位 Vp下進行成核反應 3 秒後，在 Vd為-0.2 V vs. SCE 下通電至 1 庫侖，所製備的 電極在甲醇溶液中進行 CV 掃描所得之 甲醇氧化波峰電流 Ip。結果顯示在脈波 電位 Vp分別為-0.3 V、-0.4 V、-0.5 V、 -0.6 V 電位下進行成核所製備之 Pt/C 電 極，其 Ip值分別為 0.62、1.24、0.25、 0.04 mA，由於成核後之長晶條件均控 制在-0.2 V 電位下，因此成核過程確實 對 電 化 學 沉 積 金 屬 觸 媒 有 顯 著 的 影 響。且在 Vp為-0.4 V vs. SCE 的電位下 進行成核步驟，所製備之 Pt/C 電極對甲 醇有較高的催化活性。 圗 5 (B)則為利用不同脈波電位進 行成核反應 5 sec 後，在 Vd為-0.2 V vs. SCE 下通電至 1 庫侖，，所得的 Pt-Ru/C
觸媒電極對甲醇氧化之波峰電流 Ip。結 果顯示，在 Vp為-0.3 V、-0.4 V、-0.5 V、 -0.6 V 脈波條件下所製備之 Pt-Ru/C 電 極 在 硫 酸 電 解 液 之 波 峰 電 流 分 別 為 0.10、0.61、0.81、0.89 mA；而在甲醇 溶液中 Ip值分別為 0.82、3.35、3.60、 3.16 mA，在 Vp為-0.6 V vs. SCE 的電位 下進行成核步驟，所製備之 Pt-Ru/C 電 極有較高的沉積效率，但其對甲醇的催 化活性並無明顯的上升。這歸因於 Ru 的陰極沉積發生於比-0.4 V vs. SCE 更 負之電位範圍[20]，因此在-0.6 V 電位 下沉積有較多的 Ru，使得其在硫酸溶 液中 CV 掃描電量及其 Ip值較大，但在 含甲醇之硫酸水溶液中 Pt-Ru/C 電極的 催化活性並未隨 Ru 的增加而有顯著的 上升。 圖 6 (A)(B)分別為利用連續脈波法 製備 Pt/C 與 Pt-Ru/C 觸媒電極，藉由改 變成核脈波電位 Vp，並在 Vp/Vd分別為 -0.3 V/-0.2 V、-0.4 V/-0.2 V、-0.5 V/-0.2 V、-0.6 V/-0.2 V 條件下進行沉積，其 脈波週期 tp/td為 1 sec/1 sec，所得的電 極在甲醇溶液中 CV 掃描之甲醇氧化波 峰電流 Ip。由圖 6(A)以沉積條件所製備 之 Pt/C 電極的甲醇氧化波峰電流 Ip值 各為 2.39、2.18、1.14、1.03 mA，顯示 Pt/C 電極上的 Ip會隨脈波電位 Vp往負 方向位移而遞減。這歸因於沉積 Pt 時， 電位在-0.4 V 附近會有氫氣產生，以致 干擾 Pt 的脈波沉積，造成不良之沉積 效果。圖 6 (B)依沉積條件所製備之 Pt-Ru/C 電極的甲醇氧化波峰電流 Ip值 各為 2.1、2.98、2.09、1.29 mA，顯示 Pt-Ru 電極的催化活性同樣會隨脈波電 位 Vp 往負方向位移而遞減。此外，在 Vp/Vd為-0.5 V/-0.2 V、-0.6 V/-0.2 V 所 沉積之 Pt-Ru 電極的在未含 CH3OH 的 硫酸水溶液中之 Ip值，略高於 Vp/Vd為 -0.3 V/-0.2 V、-0.4 V/-0.2 V 所製備之電 極，而在甲醇存在下，其 Ip值卻有明顯 的減少，歸因於在較負的電位進行成 核，有較多的 Ru 沉積，導致電極在硫 酸溶液中有較大的電流，然而其中 Pt 觸媒的沉積並未隨電位降低而有增加 的趨勢。此結果與圖 5 (A)之結果ㄧ致。 圖 7 為利用定電位法及脈波沉積法 製備 Pt-Ru/C 電極的 SEM 圖及 CV 曲線 圖。由圖 7，可發現 Pt-Ru 觸媒是以較 小顆粒的平滑結構沉積在碳基材上，後 續 Pt-Ru 觸媒的成核及長晶，多為直接 沉積在基材表面。此結果顯示，當加入 Ru 作為第二金屬觸媒，可改變 Pt 觸媒 的沉積型態，進而可沉積較高活性的電 極觸媒。另一方面，比較圖 7 (A) (C) 的結果，可發現以脈波電流進行成核， 可得到粒徑較小且分布均勻的觸媒；而 圖 7 (D)則顯示，利用連續脈波法可以 得到沉積粒徑較小且分布相當均勻的 電極，且其 Pt-Ru 觸媒幾乎已完全均勻 覆蓋著碳基材表面。圖 7 各種 Pt-Ru/C 在甲醇溶液中的 CV 圖中，其對甲醇氧 化之電流波峰值，與 SEM 圖所呈現電 極觸媒的分散情形可互相佐證。結果顯 示連續脈波法所製備之 Pt-Ru/C 電極， 其觸媒分佈及其對甲醇氧化電流，皆遠 比利用定電位法所沉積之 Pt-Ru/C 電極 有更好的結果。 圖 8 為利用脈波-定電位法製備 Pt-Ru/C 電極，沉積過程中成核脈波時 間 tp與所沉積 Pt-Ru 電極觸媒對甲醇氧 化之波峰電流 Ip之關係。結果顯示，tp 分別為 0、0.2、0.4、0.6、0.8、2、4、6、 8、10 秒時，所得電極在甲醇水溶液中 進行 CV 掃描，甲醇氧化波峰電流 Ip分 別為 0.67、1.22、1.78、2.76、4.47、5.62、
5.73、4.84、4.31、3.64、2.57 mA。由 Ip 值可發現隨著成核脈波時間增加，Ip 呈逐漸增加的趨勢，至成核時間(tp)為 3 秒時，有最高的甲醇氧化波峰電流，隨 後 Ip值慢慢降低，這可歸因於當成核脈 波時間拉長時，亦即反應在 Vp為-0.4 V 的時間隨之增加，氫氣的產生會抑制 Pt 觸媒的沉積，導致觸媒活性的有下降 的情形。 為探討成核及長晶的脈波時間比 tp/td 對電極催化活性的影響。利用連續 脈波法製備 Pt-Ru/C 電極，在沉積過程 中，設定成核脈波電位 Vp為-0.4 V、長 晶脈波電位 Vd為-0.2 V，改變 tp/td時間 比例，使其總通電量為 1 庫侖。所沉積 Pt-Ru 電極觸媒對甲醇氧化之波峰電流 Ip之關係圖，如圖 9 所示。結果顯示， Ip 值隨著脈波時間比 tp/td 的縮短而增 加，顯示相同沉積電量下，tp/td 越短， 脈波次數越多，因此可沉積較多的觸 媒，而有較大的 Ip值；另一方面， tp/td 比例為 1：3 時，Ip 值明顯高於當 tp/td 比例為 1：1 時，這歸因為當 td時間增 加，可促使 Pt-Ru 觸媒更加穩定，而電 解液擴散時間也會隨之增加，因此再次 成核時，基材表面會有較高的濃度，而 會產生較多的成核中心，使觸媒分布均 勻及更密集。 另一方面，為了解電化學沉積過程 中，成核脈波次數對電極催化活性的影 響，利用脈波-定電位法製備 Pt-Ru/C 電 極，在沉積過程中，設定成核脈波電位 Vp為-0.4 V、長晶電位 Vd為-0.2 V、脈 波週期(tp/td)為 0.1 sec/0.3 sec，改變脈波 次數，隨後將電位調至-0.2 V，使其總 通電量為 1 庫侖，所沉積 Pt-Ru 電極觸 媒對甲醇氧化之波峰電流 Ip 與成核脈 波次數之關係圖，如圖 10 所示，成核 脈波次數分別為 0、10、50、100、150、 200 cycles，其電極之 Ip值各為 1.28、 2.22、2.91、3.42、3.65、3.81 mA。隨 著成核脈波次數增加，Ip值上升的趨勢 有逐漸趨緩的現象，這歸因於基材表面 的 成 核 點 已 達 飽 和 的 緣 故 。 圖 11(A)(B)(C)分別為成核脈波次數 0、 50、200 cycles 所製備之 Pt-Ru/C 電極的 SEM 圖，由圖中可發現，隨著成核次 數的增加，觸媒的分布越均勻及密集。 (A) 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 -0.2 0.0 0.2 0.4 0.6 0.8 1.0 1.2 H2PtCl6 RuCl3 Cur re n t de nsity (mA /cm 2 ) Potential (V vs. SCE) (B)
Fig.1 (A) Anode and (B) cathodic polarization behavior of carbon
electrode in H2PtCl6 and RuCl3
electrolyte solutions. [H2PtCl6]:10
mM, [RuCl3]: 10 mM, Temp.: 25
ºC, pH: 2, Scan rate: 0.5 mV,
Electrode surface area:1 cm2
-0.6 -0.4 -0.2 0.0 0.2 0.4 -10 -8 -6 -4 -2 0 2 H2PtCl6 RuCl3 Curre n t density (mA/cm 2 ) Potential (V vs. SCE)
-0.6 -0.4 -0.2 0.0 0.2 0.4 0.6 0.8 1.0 -0.04 0.00 0.04 0.08 0.12 0.16 0.20 0.24 -0.04 0.00 0.04 0.08 0.12 0.16 0.20 0.24 Reactants in H 2SO4 electrolyte CO CH3OH (A) Pt/C Reactants in H 2SO4 electrolyte CO CH3OH
Deposition potential (V vs. SCE) (B) Ru/C Δ i p /Q Pt Δ i p /Q Ru

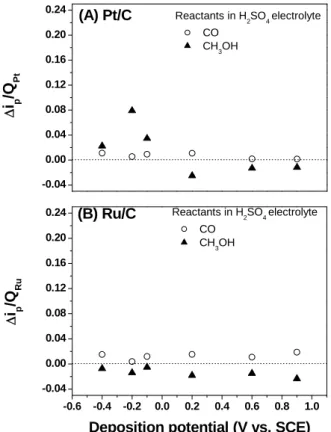

Fig.2 (A) ∆Ip/QPt and (B) ∆Ip/QRu of Pt/C and Ru/C electrodes in H2SO4 electrolyte
containing COsat and CH3OH. Pt/C and Ru/C electrodes were deposited in pH
1.5 electrolyte containing 10 mM H2PtCl6 and 10 mM RuCl3, respectively.
-0.2 0.0 0.2 0.4 0.6 0.8 1.0 -8 -6 -4 -2 0 2 Cu rren t (mA) Potential (V vs. SCE) ΔIp
Fig. 3 CV behavior of the Pt-Ru/C electrodes in 0.5 M H2SO4 + 0.5 M CH3OH
aqueous solution. The electrodes were prepared via cathodic deposition at -0.2 V vs. SCE, with (—) and without (…) a nucleation step by applying a -0.4 V pulse potential for 3 seconds.
Vp Pot e nt ial time (A) Vd tp Growth potential: Vd= -0.2V Nucleation potential V = -0.4VP V d td Pot e nt ia l t i m e tp ( B ) V p
Fig.4 Schematic of potential waves for (A) pulse- potentiostat methods and (B) dual-potential pulse methods.
-0 .7 - 0 .6 -0 .5 -0 .4 - 0 .3 0 1 2 3 4 5 6 7 ( B ) 0 .0 0 .5 1 .0 1 .5 2 .0 2 .5 3 .0 3 .5 4 .0 R e a c t a n t s in H2S O4 N o n e C H3O H I P (m A ) R e a c ta n ts in H2S O4 N o n e C H3O H I p (mA) Vp ( V v s . S C E ) (A )
Fig.5 Ip in CV curves of (A) Pt/C and (B) Pt-Ru/C electrode deposited by
pulse-potentiostat method with various Vp in H2SO4 solution with and without
CH3OH. tp: 3 seconds.. [H2PtCl6]: 10 mM, Temp.: 25 ℃, pH: 2. charge passed:
-0.70 -0.65 -0.60 -0.55 -0.50 -0.45 -0.40 -0.35 -0.30 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 (B) 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Reactants in H 2SO4 None CH3OH I p (m A ) Reactants in H2SO4 None CH3OH I p (mA) Potential (V vs. SCE) (A)
Fig. 6 Effect of Vp on Ip of (A) Pt/C and (B) Pt-Ru/C electrodes in H2SO4 solution
with and without CH3OH. Electrodes were prepared by dual-potential pulse
methods. [H2PtCl6]: 10 mM, [RuCl3]: 10 mM, Temp.: 25 ℃, pH: 2. charge
(A) (B)
) (D)

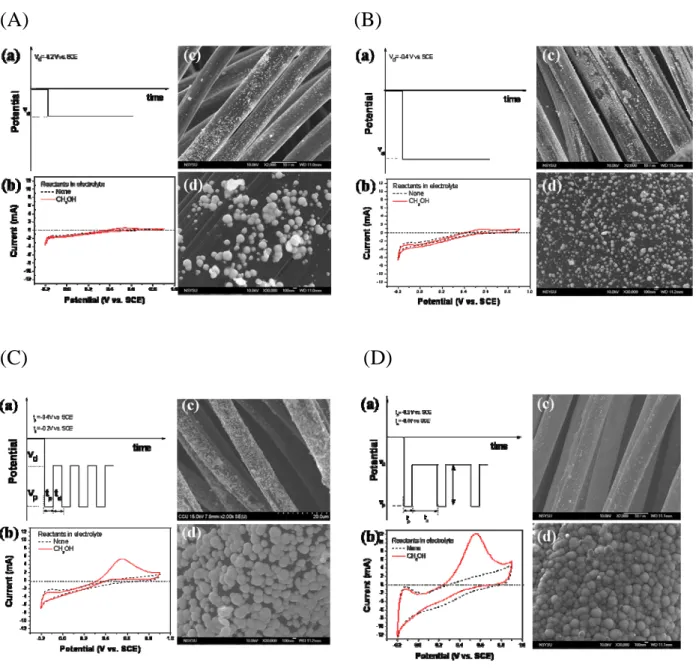

Fig. 7 Potential programs for cathodic deposition (a), CV behavior in 0.5 M H2SO4+2
(C
M CH3OH solution (b), and SEM images (c) (d) of Pt-Ru/C electrode. (A) (B)
potentiostat deposition (C) (D) dual-pulse deposition with with tp/td of 1 sec/ 1
0 2 4 6 8 10 0 1 2 3 4 5 6 7 8 9 10 Reactants in electrolyte None CH3OH I p (mA) Pulse duration (s)
Fig. 8 Dependence of Ip of CH3OH oxidation at the Pt-Ru/C electrodes prepared with
various nucleation durations before the cathodic electrodeposition at -0.4 V SCE. 0.0 0.2 0.4 0.6 0.8 1.0 3 4 5 6 7 8 9 10 11 12 13 14 15 1:1 1:2 1:3 4 5 6 7 8 9 10 11 Ip (m A ) tp/td ratio I p (mA ) tp (s)
Fig. 9 Ip of various Pt-Ru/C electrodes prepared via dual-potential pulse deposition
methods from electrolytes containing 10 mM RuCl3 and 10 mM H2PtCl6.
Nucleation duration tp/td ratio: (○) 1:3, (☆) 1:2, (▽) 1:1: .Inset is a plot of Ip
vs. tp: (■) 0.1sec, (●) 0.3sec, (▲) 0.5sec, (▼) 1.0 sec.Charge passed during
0 50 100 150 200 0 1 2 3 4 5 Reactants in electrolyte None CH 3OH I p (m A ) Pulse cycle
Fig. 10 Dependence of Ip of CH3OH oxidation at the Pt-Ru/C electrodes prepared with
various nucleation pulses before the cathodic deposition at -0.2 V SCE.
(A)
(F)
(E)
(D)
(C)
(B)
(A)
(F)
(E)
(D)
(C)
(B)

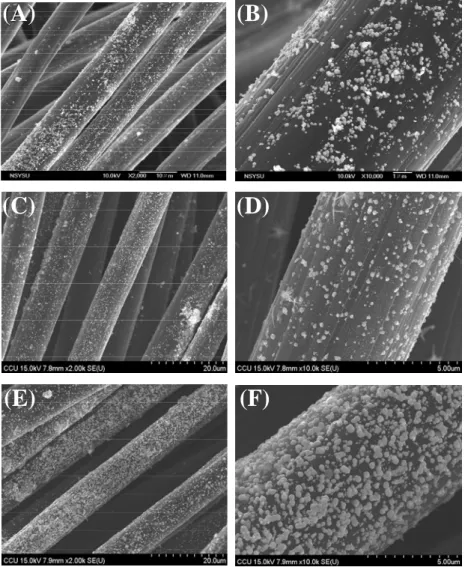

Fig. 11 SEM images of the Pt-Ru/C electrodes prepared with various of nucleation pulses
before the cathodic electrodeposition at -0.2 V SCE.
(A) (B) none (C) (D) 50 times (E)
(F) 200 times. Vp: -0.4V, Vd:
四、結論 1. 利用脈波電流促進成核反應所製 備的 Pt-Ru/C 電極，其甲醇氧化波 峰電流明顯大於一般定電位法所 製備電極。因此，在電化學沉積過 程中，以脈波電流促進成核反應， 對沉積 Pt-Ru 電極觸媒有顯著的影 響，亦即藉由控制成核反應可增進 電化學沉積法製備 Pt-Ru/C 電極的 沉積效率。 2. 利用脈波-定電位法製備 Pt/C 及 Pt-Ru/C 觸媒電極，以成核脈波電 位 Vp為-0.4V vs. SCE 進行成核， 在 Vp為-0.2V vs. SCE 下長晶，通 電至 1 庫侖，所製備的電極對甲醇 有較高的催化活性。 3. 由甲醇氧化電流 Ip 值可發現隨著 成核脈波時間增加，Ip呈逐漸增加 的趨勢，至成核時間 tp為 3 秒時， 有最高的甲醇氧化波峰電流，隨後 Ip值呈慢慢降低的現象，這歸因於 當成核脈波時間拉長時，亦即反應 在 Vp為-0.4V 的時間隨之增加，氫 氣的產生會抑制 Pt 觸媒的沉積。 另一方面，隨著成核脈波次數增 加，觸媒的分布越均勻及密集。Ip 值 上 升 的 趨 勢 有 逐 漸 趨 緩 的 現 象，這歸因於基材表面的成核點已 達飽和的緣故。 4. 連續脈波法製備 Pt-Ru/C 電極，設 定成核脈波電位 Vp為-0.4V、長晶 脈波電位 Vd為-0.2V，改變脈波時 間 tp/td時間比例。結果顯示，Ip隨 著脈波時間比的減少，以及脈波次 數增加而有上升的趨勢；另一方 面，脈波週期 tp/td比例為 1：3 時， Ip 值明顯高於當 tp/td 比例為 1：1 時，這歸因為當 td時間增加，可促 使 Pt-Ru 觸媒更加穩定，使觸媒分 布均勻及更密集。 五、自我評比 1. 本文有系統的研究脈波參數對 沉 積 Pt-Ru/C 電 極 及 其 氧 化 之 CH3OH 之活性之影響。 2. 實驗結果顯示利用連續脈波法 製備 Pt-Ru/C 電極，可製備高分散 性、高活性之奈米觸媒顆粒。 3. 部 份 實 驗 結 果 已 發 表 於 International journal of hydrogen energy 34 (2009) 665.
