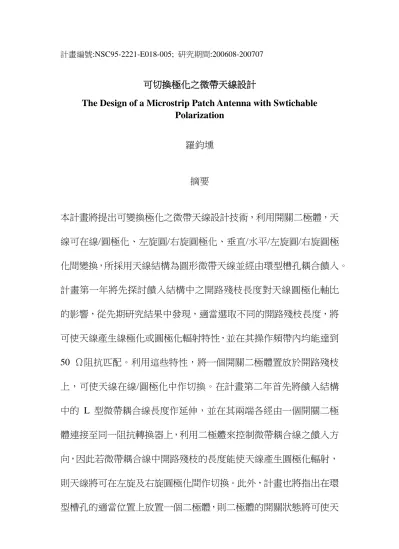

計畫編號:NSC95-2221-E018-005; 研究期間:200608-200707 可切換極化之微帶天線設計
The Design of a Microstrip Patch Antenna with Swtichable Polarization 羅鈞壎 摘要 本計畫將提出可變換極化之微帶天線設計技術，利用開關二極體，天 線可在線/圓極化、左旋圓/右旋圓極化、垂直/水平/左旋圓/右旋圓極 化間變換，所採用天線結構為圓形微帶天線並經由環型槽孔耦合饋入。 計畫第一年將先探討饋入結構中之開路殘枝長度對天線圓極化軸比 的影響，從先期研究結果中發現，適當選取不同的開路殘枝長度，將 可使天線產生線極化或圓極化輻射特性，並在其操作頻帶內均能達到 50 Ω阻抗匹配。利用這些特性，將一個開關二極體置放於開路殘枝 上，可使天線在線/圓極化中作切換。在計畫第二年首先將饋入結構 中的 L 型微帶耦合線長度作延伸，並在其兩端各經由一個開關二極 體連接至同一阻抗轉換器上，利用二極體來控制微帶耦合線之饋入方 向，因此若微帶耦合線中開路殘枝的長度能使天線產生圓極化輻射， 則天線將可在左旋及右旋圓極化間作切換。此外，計畫也將指出在環 型槽孔的適當位置上放置一個二極體，則二極體的開關狀態將可使天
線分別具有線極化或圓極化輻射特性，利用此現象並結合左旋/右旋 圓極的切換設計，將可使天線能在所有極化中作切換，而所使用的四 個二極體其直流偏壓電路設計也不會影響天線上的射頻訊號。
