氯化鉀離子固體在矽晶上之介面研究

國立交通大學

物理研究所

碩士論文

氯化鉀離子固體在矽晶上之介面研究

Formation of an Ultra-thin KCl Layer on the Silicon Surface

研 究 生：吳俊緯

指導教授：林登松

教授

氯化鉀離子固體在矽晶上之介面研究

學生：吳俊緯 指導教授：林登松 教授

國立交通大學物理研究所碩士班

摘 要

本文研究KCl薄層在 0.4-ML-Ge/Si(100)-2×1 上的生成與熱脫附反應。在室溫下於 Ge/Si(100)-2×1 表面上飽和吸附Cl2氣體，接著在Ge/Si(100):Cl表面上蒸鍍上鉀，之 後再加熱。實驗是利用同步輻射，以核心層光電子激發術觀察樣品表面的原子結 構。由Ge 3d、K 3p和Cl 2p核心層光電子譜及價帶光電子能譜的變化可以得知在 0.4-ML-Ge/Si表面曝滿Cl2氣體，則Cl原子與表面產生Si-Cl和Ge-Cl鍵結，而蒸鍍上 K之後，Cl和表面的Si-Cl和Ge-Cl鍵結消失，同時Cl和K鍵結形成KCl離子固體薄層 在表面上且此薄層與表面沒有電子轉移現象而為類似地毯附著在表面。在 325K-665K，熱脫附產物為KCl，至 665K，表面已經沒有KCl薄層，而不管K蒸鍍 量多或少，加熱至 950K的高溫，都還會有微量K沉積散佈在矽表面下，不容易被 熱脫附。另外我們還做了HCl在Si(100)-2×1 表面上的熱反應實驗，當溫度超過 605K，部分原有樣品表層Si的雙原子單體結構被打斷，使部分的Si與兩個Cl鍵結， 而原來以雙原子單體鍵結的另一相鄰Si因擠壓而未有Cl與之鍵結，隨樣品溫度升 高以Cl-Si-Cl鍵結方式的Si數目增多，至溫度為 915K時此溫度開始時Si-Cl及 Cl-Si-Cl都出現了Cl脫附現象，且Cl的脫附為以SiCl2為主的方式脫附。另外加熱溫 度至 650K時，H原子就開始從表面上重新結合成H2分子熱脫附。

Formation of an Ultra-thin KCl Layer on the Silicon Surface

Student：Chun-Wei Wu Advisor：Deng-Sung Lin Ph.D.

Institute of Physics

National Chiao Tung University

Abstract

The thesis describes the growth of potassium chloride(KCl), and its thermal reactions on the Ge/Si(100)-2×1 surface. Synchrotron radiation was used to excite the Ge 3d、K 3p、Cl 2pphotoemission electrons. When Cl2 was exposed onto the Ge/Si(100)-2×1 surface, Cl2 molecules dissociate and chemisorb on surface, and form both Cl-Si and Cl-Ge bonds. The KCl films were obtained by evaporating potassium on the Cl-terminated Ge/Si(100) surface at room temperature. The Cl-Si and Cl-Ge bonds disappears after potassium adsorption. The valence bands spectra indicates that Cl and K become KCl ionic solid on the Ge/Si(100) surface. Annealing the samples to temperature above 325K, KCl desorbs from the Ge/Si(100) surface. At 665K, the KCl thin layer is gone. Small amount of potassium tends to diffuse into the subsurface. Additionally, we studied the thermal reactions of HCl on the Si(100)-2x1 surface. Some Si-Si dimer was broken by chlorine at 605K, so that a part of Si-Cl bonds were replaced by Cl-Si-Cl bonds. Above 915K, Cl gradually desorbs from the Si(100)-2x1 surface via SiCl2 desorption.

目錄

頁次

中文摘要

... I

英文摘要

...II

誌謝

...III

目錄

... IV

第一章 導論 ...1

1.1 研究動機... 1 1.1.1 氯化鉀離子固體在矽晶上之介面研究... 1 1.1.2 HCl 在 Si(100)-2×1 表面上的研究 ... 2 1.2 矽晶體結構... 3 1.3 相關文獻... 6 1.3.1 Cl2在Si(100)-2×1 表面上反應的研究... 6 1.3.2 HCl 在 Si(100)-2×1 表面上反應的研究... 8 1.3.3 KCl 及 K 在 Si(100)-2×1 表面上的相關探討 ... 9

第二章 實驗儀器與原理 ...10

2.1 真空系統... 10 2.2 核心層光電子激發術... 13 2.2.1 核心層光電子激發術... 13 2.2.2 化學位移... 15 2.2.3 能譜解析... 15 2.2.4 半球形電子能量分析儀... 15 2.2.5 同步輻射光源... 17 2.3 化學氣相沈積法... 19

2.4 樣品製備與溫度量測... 20 2.5 真空蒸鍍法... 21 2.6 能譜譜線數據分析處理... 22 2.6.1 背景基線扣除... 22 2.6.2 譜峰曲線配湊(curve fitting) ... 22

第三章 實驗結果 ...23

3.1 KCl 在 0.4-ML-Ge/Si(100)-2×1 上的生成與熱脫附反應... 23 3.1.1 鉀蒸鍍時間為 20 秒在 0.4-ML-Ge/Si(100):Cl 表面上 ... 23 3.1.2 鉀蒸鍍時間為 15 秒在 0.4-ML-Ge/Si(100):Cl 表面上 ... 30 3.2.3 鉀蒸鍍時間為 300 秒在 0.4-ML-Ge/Si(100):Cl 表面上 ... 36 3.2 Cl2、HCl在Si(100)-2×1 表面上的熱反應及比較 ... 42 3.2.1 Cl 2p 及 Si 2p 光電子能譜 ... 42

第四章 討論 ...48

4.1 KCl 離子固體在 0.4-ML-Ge/Si(100)-2×1 上的生成與熱脫附... 48 4.1.1 討論鉀蒸鍍在 0.4-ML-Ge/Si(100):Cl 表面上 ... 48 4.2 Cl2、HCl在Si(100)-2×1 表面上的熱反應及比較 ... 50 4.2.1 Cl2、HCl在Si(100)-2×1 上的比較 ... 50 4.2.2 HCl 在 Si(100)-2×1 表面上的熱反應 ... 50

第五章 結論 ...51

5.1 KCl 離子固體在矽晶上的生成與熱脫附反應... 51 5.2 Cl2、HCl在Si(100)-2×1 表面上的熱反應及比較 ... 54

參考資料

...56

第一章 導論

1.1 研究動機

1. 1.1 氯化鉀離子固體在矽晶上之介面研究 現代半導體晶片中的介電層厚度，已經薄到不容易確實長在晶圓上。而如果 把氧化層長的厚一點，閘極電容會跟著降低，導致通道中就沒有足夠的電荷來導 電。如果氧化層太薄則會有嚴重的漏電流效應。因此半導體業界一直在尋找所謂 的高K 值（高介電常數）材料，來做為閘極介電層例如氧化鉿及鈦酸鍶等，它 們能製造較厚的介電層，又無損閘極做為微電子開關的能力。也能製造較薄的介 電層而能改善嚴重的漏電流問題。但是在矽上長一層絕緣體，不像直接讓矽氧化 那麼簡單。完成這項任務較佳的方法是一種名為原子層沉積法（atom-layer diposition）的技術，它採用由小分子組成的氣體，將晶圓暴露在此氣體中夠久， 讓表面形成一層單分子厚的薄膜。接著以第二種氣體加以處理，讓它與第一種氣 體產生反應，形成鍍膜所需的材料，製造出分子厚的薄覆層。重覆輪流施用這兩 種氣體，便可以在基板上沉積出我們想要的厚度。 本實驗室在過去也做過超薄氧化矽層成長的研究，因此我們也想要研究離子 固體代替氧化矽為絕緣體成長在矽表面，而文獻上也有做NaCl、KCl等的薄膜研 究，都是直接把晶體蒸鍍在基板上但是表面並非非常平坦會有類似島嶼的生成而 且生成結構和偶極矩的方向也都不很清楚，因此我們對於用類似原子沉積法，先 曝滿一層氯接著蒸鍍上一層鉀，來生成氯化鉀薄層在矽表面上，以研究此方法成 長的離子固體其結構及與矽晶的介面現象和一般直接成長KCl離子晶體有何不 同。

1.1.2 HCl 在 Si(100)-2×1 表面上的研究 近來半導體電子元件日益微小化的結果，使得半導體製程技術可能須由傳統 的由上而下的技術轉變成由下而上的技術，導致元件的尺寸由巨觀尺度轉變成微 觀尺度，元件本身表面積對體積的比例因而大增，致使元件特性受到量子力學規 範，因此元件的表面效應顯得極為重要。 矽(Silicon)是半導體領域常用到的元素，在半導體製程技術中，常常利用Cl2 氣體來蝕刻Si表面，而氯化氫(HCl)氣體也常是製程技術中的伴隨產物；這些存 在於Si表面上的H原子或Cl原子常以加熱樣品的方式，使其由Si表面熱脫附被移 除。 本實驗室在過去分別做過有關H原子在Si(100)-2×1 表面上與Cl原子在 Si(100)-2×1 表面上的熱反應研究，也做過以掃描穿隧顯微術 ( Scanning

Tunneling Microscopy , STM ) 觀察HCl在Si(100)表面上的熱反應研究，而文獻上 亦有相關文章，因此這次我們利用XPS(X-ray Photoelectron Spectroscopy)所得到

的光電子能譜來觀察Si表面飽和吸附Cl2氣體與飽和吸附HCl的差異和HCl在Si表

面上樣品加熱溫度與熱脫附產物的關係。Cl本身是一種活性強的元素，與之鍵結 的元素會產生較強的電子轉移現象，使Si-Cl鍵中 Si 2p之能譜分量相對束縛能對 於內體分量之相對束縛能差變大，如此我們可以清楚分析出反應過程中束縛能的 位移與光電子能譜強度的變化，進而了解表面上的原子鍵結狀況與熱脫附情形。

矽的晶體結構為鑽石結構 ( Diamond Structure )，其空間晶格是 fcc，如圖 1.2.1 所示，其晶格常數 a = 5.43 Å ( 1 Å ﹦ m ) 為傳統立方晶胞的邊長； 在週期表上，Si 是四價元素，所以它是四面體的共價鍵結。將矽晶體沿著[100] 方向切割，則這個新產生的切割面就是我們要的Si(100)表面，如圖 1.2.2 所示。 10 10− 0 0 0 0 0 1 2 1 2 1 2 1 2 4 3 1 4 1 4 4 3 ( A ) ( B ) 圖 1.2.1 ( A ) Si 晶體鑽石結構圖[14] ( B ) Si 晶體正面鑽石結構圖[14] 圖 1.2.2 Si(100)表面側視圖[14]

Si(100)最特別是它的表面會形成 Dimer 結構，原因是 Si(100)是沿著矽晶體 [100]方向做切割時所得到的表面，當切割形成 Si(100)表面時，表面上的 Si 原子

只剩兩個鍵和下層的Si 原子結合，另外兩個會懸空形成 Dangling bond，如圖 1.2.4

所示。在這樣的結構下，矽的表面能量並不是最低、最穩定的，如圖1.2.3 所示，

因此矽的表面結構會產生重構 ( Reconstructure ) 形成 Dimer 的結構，如圖 1.2.5

所示。在Dimer 結構中，相鄰的兩個原子會形成一個 Dimer，其四個 Dangling bonds

會鍵結在一起，兩個會形成σ 鍵和 σ*鍵，另兩個是 Dangling bonds 為 π 鍵和 π*

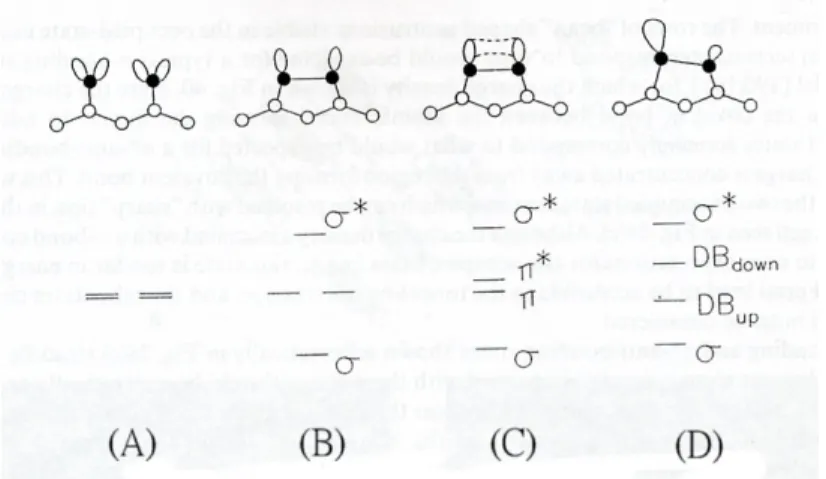

圖 1.2.3 Si(100)表面重構能階圖[15]

圖 1.2.4 Si(100)表面重構前的正視與側視圖[15] ( 圓圈愈小表示為愈內層的原子 )

因此我們可以明顯的看出它是Si(100)-2×1 的結構，然而由於π鍵和π* 鍵的鍵 結非常弱，只要有外來的原子接近樣品表面時，就很容易打斷此鍵，而與外來的 原子形成鍵結，如圖1.2.6 所示。當氯氣分解且飽和吸附於整個Si(100)表面時表 面 的Si 皆 只 與 一 個 Cl 鍵 結 ， 我 們 稱 Cl 的 曝 氣 量 為 1 ML ， 此 時 表 面 稱 為 Si(100)-2×1：Cl。 圖 1.2.6 Si(100)-2×1 表面重構後鍵結圖[15] 當我們沿著 Si(100)方向夾一個小角度 α 作切割時，Si(100)-2×1 表面會形成 構造不同的階梯結構 ( Step Structure ) ，在相鄰的兩個不同階梯結構的 Dimer rows 排列方式會正好是呈現相互垂直狀排列，分別形成 2×1 和 1×2 結構；Dimer rows 排列方向與階梯邊緣平行者稱為 A 階梯 ( SA ) ，與階梯邊緣垂直者稱為 B 階梯 ( SB ) ，其中 SB 多為不規則的鋸齒狀，SA 較為平整，如圖 1.2.7 所示。 圖 1.2.7 Si(100)表面階梯狀結構圖，相鄰兩階梯平台 的 Dimer rows 排列方向，呈現相互垂直[1]。

1.3 相關文獻

1.3.1 Cl 在 Si(100)-2×1 表面上反應的研究

關於Si(100)-2×1：Cl 表面上的熱反應現象研究，Gao的實驗，利用線性變溫 脫附( Temperature Programmed Desorption：TPD )及低能量電子繞射( Low Energy

Electron Diffraction：LEED )，顯示SiCl2為Si(100)-2×1：Cl 表面上的主要Etching

product，如圖 1.3.1.1 所示[1]。在M. Chander[5]實驗結果中，當Si(100)-2×1：Cl

加熱至850K時，會發生Terrace etching現象，產生有形狀的Etch pits，此時樣品

表面上的Dimer被打斷，之後主要的Etching product SiCl2 由Si(100)-2×1：Cl 表

面上熱脫附，此時被打斷的Dimer中，另一個Si原子會跑到Terrace surface上，形 成一層二維的Si regrowth islands，其Dimer rows的方向與下層的Si基板的Dimer rows方向相互垂直，如圖 1.3.1.2 所示[2]。 圖 1.3.1.1 Etching product形成圖 圖 1.3.1.2 Si 原子上下兩層 Dimer rows 方向相互垂直示意圖[9] Yates 等人利用 STM 直接觀察 Cl 吸附在乾淨 Si(100)表面上的鍵結情況，他 們於Si(100)表面上放氯氣，開始先曝少量氯氣，以研究 Si(100)表面開始吸附 Cl 時的鍵結情形，而後慢慢的增加曝氣量，直到足以使Si(100)表面飽和吸附 Cl。 其研究結果顯示當曝氣量較少時(實驗時約放 0.17 ML)，用 STM 直接觀察樣品表 面，得到幾種不同的情形，可分為三大類，細分可分成五小類—(Ⅰ)單一 Si 雙原 子單體 ﹙單一的雙原子單體上兩邊 Si 皆與 Cl 鍵結﹚，(Ⅱ)在同一雙原子單體列 上兩個Si 雙原子單體﹙一種是相鄰的兩個雙原子單體上在同ㄧ邊的 Si 與 Cl 鍵 結，另一種是相鄰兩個雙原子單體上不同邊的Si 與 Cl 鍵結﹚﹔(Ⅲ)在兩相鄰 Si

飽和吸附於整個Si(100)表面時表面的 Si 皆只與一個 Cl 鍵結，並可得知當 Si(100)

表面是飽和吸附Cl 情況時，剛好是一個 ML 的 Cl[3]。

Craig 利用電腦模擬計算方法，報導了 HCl 氣體吸附在 Si(100)-2×1 表面上的

可能結構為如圖1.3.2.1 所示，另 Cl2氣體吸附在Si(100)-2×1 表面上的結構，存

在著兩種不同的可能性結構，分別為如圖1.3.2.2 及圖 1.3.2.3 所示，其中圖 1.3.2.3

為兩種不同結構中的最低能量狀態[4]。

Gao 利用 AES ( Auger Electron Spectroscopy )、HREELS ( High Resolution Electron Energy Loss Spectroscopy )、ESDIAD ( Digital Electron-Stimulated Desorption Ion Angular Distribution )、TPD ( Temperature Programmed

Desorption ) 等方法，說明環境溫度為 100K附近時，HCl氣體吸附Si(100)-2×1 表 面上的Cl原子覆蓋率為Cl2氣體吸附在Si(100)-2×1 表面上Cl原子覆蓋率的四分之 一，這說明當HCl氣體在半導體表面上的吸附，產生了所謂的Self-site-blocking effect；另提及HCl氣體及Cl2氣體分別吸附在Si(100)-2×1 表面上時，兩種樣品表 面上的Si原子、Cl原子鍵結都為Si-Cl鍵結，再者Si-Cl鍵結與Si-Si dimer鍵結的法 線夾角約為25 度 + 4 度；此外在加熱樣品的實驗結果顯示，在 800K附近，HCl 氣體及Cl2氣體分別吸附在Si(100)-2×1 表面上熱脫附時，兩者所產生的主要共同

Etching product為SiCl2，而在500K附近，後者會產生少量的Etching product為

SiCl4，前者則無。另外兩者熱脫附的共同Etching product SiCl2，為兩樣品表面上

的SiCl先轉化成SiCl2之後，進而熱脫附出樣品表面[5]。

圖 1.3.2.1 HCl adsorption [15] 圖 1.3.2.2 Cl2 adsorption [15]

圖 1.3.2.3 Cl2 adsorption ( The minimum-energy bridge siteconfiguration ) [15]

性電子離子所包圍。這結構的空間晶格為fcc，其基元含有一個鈉離子和一個氯

離子。KCl 晶格常數 a=6.29 Å ( 1 Å ﹦₁₀−10 m )。

在Sokolowski 及實驗結果，利用 STM 來觀察 NaCl 在 Ge(100)上的結構。在

重構的Ge(100)-4x2 表面保持 150K，蒸鍍 NaCl 在此表面上，而得到最初的雙原 子層結構，來探討垂直站立的偶極雙原子層結構，及接下來的單原子層結構，而 單層結構的偶極矩為平躺於表面，因此起初的雙原子層結構的厚度約為單原子層 的兩倍[6]。另外原子級解析度之下也觀察到了 KCl 的雙層結構並不平坦會有聚 集現象所以有類似島嶼的狀況形成。 在 Kowalczyk 實驗結果，報導了利用光電子激發術來研究 KCl 的價帶能譜。 蒸度KCl 在半導體基板上用同步輻射光入射打出光電子來觀察其能帶寬度與理 論計算值作比較，而其能譜變寬主要的影響為phonon broadening 以及測量儀器 解析度而phonon broadening 所造成的能譜寬度又為儀器的十倍左右，而儀器解 析度約為0.1eV[9]。而我們得知 KCl 價帶相對於真空能階的束縛能為 9.52eV。 如圖(1.3.3.1) 在Pi 等人的實驗裡，他們分別在非晶矽及矽晶表面，熱蒸度上鉀原子，來 研究鹼金屬和半導體的介面，而鉀在非晶矽上可觀察K 4s 及 Si 3p 形成 K-Si 的 共價鍵結在表面，而鉀吸附在矽晶上則無此現象但由產生功函數的極小值可知道 表面為一金屬層[8]。而我們從鉀蒸鍍在矽晶上，距離樣品五公分，蒸鍍電流為 5.2 A 的各種蒸鍍時間上，由鉀的 3p 光電子強度在蒸鍍時間為三十秒之後其強度 並無與蒸鍍時間成正比增加，我們推論此時為飽和蒸鍍了一層的鉀原子於表面 上。

Binding Energy

圖(1.3.3.1) S.P.Kowalczyk 等人對 KCl 晶體所作的光電子能譜圖(束縛能為 相對於費米能階) [9]

第二章 實驗儀器與原理

2.1 真空系統

乾淨 Si(100)-2×1 表面的斷鍵很容易和空氣中的分子發生反應。因此要利用 核心層光電子激發術（Core-Level Photoemission）觀察鍺晶體表面的原子結構， 必須在超高真空（UHV）下操作。 關於真空的定義是：一特定空間內的部份氣體被排出，其壓力小於一大氣壓 (760torr)，就稱此空間為真空狀態。 關於真空度，一般是以壓力大小作為區分，大致分為粗略真空（Rough

vacuum）（760torr～1torr）、中度真空(Medium vacuum)（1 torr～10-3 torr）、高度

真空(High vacuum)（10-3 torr～10-7 torr）和超高真空(Ultra-high vacuum)（10-7 torr

以下）。要抽到超高真空，通常不是一個幫浦（pump）就可獨立完成，一般需要 用2–3 個幫浦連結分次抽氣。每一種幫浦都有其工作範圍與效益，種類可依抽 氣形態大致分為排氣式幫浦和儲氣式幫浦。排氣式幫浦是將氣體由特定空間內排 出至大氣，而儲氣式幫浦則是利用物理或化學作用將氣體分子永久或暫時吸附在 系統內。 本實驗所使用的真空腔系統，包含了一個主真空腔 ( Main chamber )、一個 乾式幫浦 ( Dry vacuum pump )、一個渦輪旋轉幫浦 ( Turbo pump )、一個離子幫 浦 ( Ion pump )，一個鈦昇華幫浦 ( Titan sublimate pump )、兩個熱偶真空計 ( Thermal conductivity gauge )、兩個離子真空計 ( Ion gauge ) 以及三個氣瓶

( Ge、Cl2、HCl )，如圖 2.3 所示

抽真空的步驟，首先是啟動前級幫浦（front pump）抽氣，前級幫浦是連接 大氣跟次級幫浦之間的幫浦，可將主真空腔（Main chamber）由一大氣壓抽至初 略真空狀態。前級幫浦的種類約有以下幾種：1.旋片幫浦（Rotary Vane Pump）、 2.魯式幫浦（Roots Pump）、3.旋轉活塞幫浦（Rotary Piston Pump）、4.液體環式 幫浦（Liquid Ring Pump）、5.無油幫浦（Oil-free vacuum pump），以上有些是機 械幫浦，有些是氣體動力式幫浦。機械幫浦必須上油用以潤滑機械，在使用這些 有油的機械幫浦時必須注意，千萬不能讓油的蒸汽倒流到主真空腔，以免污染主 真空腔，特別是在停電的時候，必須關上幫浦與真空腔之間的閥門(valve)。 接著啟動的是渦輪旋轉幫浦（Turbo pump），渦輪旋轉幫浦會將主真空腔抽 至約10-7 torr。實驗室所用的渦輪旋轉幫浦是磁浮式的，在將電源開關打開後， 須等待一段時間，待磁浮穩定後才可以啟動幫浦。幫浦啟動後，幫浦中的葉片會 分段加速旋轉。啟動中的渦輪旋轉幫浦必須保持水平，不可晃動，以免葉片碰撞 受損。 渦輪旋轉幫浦抽氣數小時後，壓力不再下降，此時必須加以烘烤（Baking）， 烘烤的目的是為了將附著在主真空腔腔壁上的水氣趕離主真空腔，趕出來的離子

在 10-5 torr以下一段時間後，就可將渦輪旋轉幫浦關掉，啟動離子幫浦（Ion Pump）。烘烤時必須均勻持續加熱，直到加熱溫度為110℃～125℃，之後保持在 此溫度至少 24 小時。加熱時必須注意，若壓力高於 10-5 torr時必須暫時停止烘 烤，待壓力下降至10-5 torr以下時再繼續加熱，目的是保護離子幫浦。當系統壓 力維持穩定不再下降，停止烘烤令真空腔慢慢冷卻，並同時使用鈦昇華幫浦（Titan sublimate pump）幫助氣壓下降。當主真空腔溫度降到室溫時，真空度已達 10-10torr。以下表格是幾種幫浦的簡介[13]： ﹙一﹚機械幫浦：抽氣壓力範圍為1 atm-10-3 torr左右，適用於低真空範圍的抽氣 或用做中度真空範圍的旋轉渦輪幫浦的前級幫浦﹙front pump﹚；其原理為：進氣 →壓縮→隔絕→排氣，早期一些機械幫浦含有油以利幫浦運作﹙如旋片幫浦 ﹙Rotation-vane Pump﹚的油作用於潤滑、氣密……等﹚，但油氣常會影響真空腔 內的真空度尤其需要高真空以上時，現在的機械幫浦大都為改良型的無油式幫 浦。 ﹙二﹚旋轉渦輪幫浦：抽氣壓力範圍為10-2-10-9 torr左右，適用於高真空或超高 真空的抽氣，其原理為藉由氣體分子及高速運動的機件互相碰撞的作用下，把待 抽的氣體分子排出系統外；當任意方向速度的氣體分子打到幫浦旋轉葉片的表面 後，使原任意方向的氣體分子同朝一個方向﹙葉片為傾斜，並給予被撞分子一動 量﹚，最終由幫浦出口被抽出。近代渦輪幫浦是設計能在分子流的環境下使用， 這樣不但可減輕幫浦機械結構的負擔，並能使幫浦得到最佳化，因此一般旋轉渦 輪幫浦都會再接一個機械幫浦當成前級幫浦，使旋轉渦輪幫浦達到最佳化的使用 效率。 ﹙三﹚：離子幫浦：其抽氣範圍為10-3-10-11左右，適用高真空及超高真空中，尤 其是常應用於實驗研究中；其由許多圓管形陽極單元與陰極構成，每一單元為一 個抽氣體，且作用相同；其原理為自由電子向陽極運動，途中碰撞氣體分子並使 之游離化，此時變成有兩個電子繼續往陽極，而被游離化的帶正電氣體分子受陰 極吸引，而磁場作用為增加自由電子路徑使碰撞機率增加﹙螺旋狀﹚；帶正電的 氣體分子往陰極加速並碰撞而產生濺射，將陰極的鈦濺射出，而被濺射的鈦與活 性氣體反應產生固態化合物在陽極處形成鈦膜；而有些帶正電的氣體分子則撞擊 陰極並埋入其中，達到抽氣效果。 ﹙四﹚：鈦昇華幫浦：其原理為利用鈦物質的吸氣功能﹙getter﹚，鈦為活性強的 物質，其可以和許多氣體形成固態化合物，鈦先由燈絲加熱昇華，在幫浦壁上形 成鈦膜並吸附氣體，通常使用於10-4 torr以下氣壓，因氣壓過高可能使燈絲上形 成化合物而抑制鈦昇華的作用，且隨氣壓的降低其使用的時間也可降低，因為氣 壓低表示真空腔內的氣體分子很少，不須昇華過多的鈦來達抽氣效果。 另一真空系統中重要的設備為測量真空度的真空計，以下簡介幾個實驗中常 用到的真空計： ﹙一﹚：熱偶真空計：量測範圍為1-10-3 torr左右，其原理為腔內的氣體分子與發 熱體碰撞並帶走熱量，因氣體分子數多時，相對能帶走的熱量會較多，則發熱體

的溫度變低，電熱偶壓降低，反之則溫度升高、熱電偶壓較大，由此來當作壓力 大小的指示。

﹙二﹚：Pirani真空計：量測範圍為 1 atm-10-1 torr左右，與熱偶真空計類似，但其

感測頭內有一熱電阻係數大的發熱體，當氣體分子帶走發熱體的熱量多時，發熱 體溫度降低，而電阻值降低，反之升高，由電阻值的變化來測量壓力的大小。 ﹙三﹚：離子真空計：其測量範圍為10-1-10-12 torr左右，其原理為由熱燈絲放射 的電子被加速後，與腔內的氣分子碰撞並使之游離，而被游離的氣體分子被 Collector收集，由其收集到的離子數所形成的電流大小與真腔內壓力成比例關 係，由此方式可測量電壓。

2.2 核心層光電子激發術

2.2.1 核心層光電子激發術

核心層光電子激發術是藉由測量核心層被入射光子激發的電子，因束縛能的 不同，導致被激發的電子的動能亦不同，藉由測量這些不同動能的電子，可得知 樣品表面層原子的鍵結情形。 核心層指的是較內部的原子能階，一般是指束縛能大於20 eV 的部份，其軌 道半徑小於0.3 Å。 當原子凝聚變成固體時，核心波函數並不會重疊，而是保持 原先原子的波函數狀態。但在接近表面時，表面原子的環境改變，造成原子位能 產生些許變化，使得表面核心層的電子束縛能有一些能遷(energy shift)。圖(2.1) 為一個理想化的簡單固體，表面原子的位能井(potential well)因真空能障(potential barrier)的影響而有所改變。 表 面 原 子 晶 格 位 能 真 空 能 階 表 面 能 遷

＾

〉

Z 圖(2.1)表面附近核心層能階示意圖 如圖(2.2)，核心層電子被能量為 hν的光子撞擊，電子會克服束縛能並以一 定的動能脫離原子軌域，我們稱此電子為光電子。由能量守恆，可推算光電子動 能與入射光子動能的關係：hν −Ek −W =Φb，其中 Ek為光電子動能；W 為功 函數，是費米能階與真空能階的差；Φb 為束縛能，是核心層能階與費米能階的 差。但在實際情況下，我們必須考慮非彈性碰撞、脫離深度(escape depth)和次電 子(secondary electron)等等的影響。 核心層電子被激發之後，所留下的空洞，會被其他的電子佔據，反應過程分 為兩種： 一、位於較高能階的電子跳下來佔據空洞，同時放出能量等於兩能階差的 X-ray 光子。 二、空洞同樣被較高能階的電子佔據，但高階電子放出的能量激發另一個電子， 使其離開表面。被激發的電子稱為Auger 電子。 而Si 2p、Ge 3d、Cl 2p 等，原子序並非很大的元素，主要受 Auger 電子影響。

能譜變寬的原因，是由於phonon broadening 以及測量儀器解析度的限制，存在 一個Gaussian 寬度的參數，對於本實驗，測量儀器解析度約為 0.1 eV，而比較大 的影響為phonon broadening 約為儀器解析度的數倍。 內體 表面 光 電子 同 步 輻射 光 半 球 型電 子 能 量 分析 儀 束縛 能 _{核 心層} 能 階 費 米 能階 真空 能 階 動能 能 量 W 光電 子 ｈν 圖(2.2)光電子激發示意圖 Gas Main chamber Ion pump 0 Controll Computer ON OFF Turbo Pump 圖(2.3)儀器設備圖

2.2.2 化學位移(Chemical shift)

化合物中的原子因價電子參與鍵結而有電子轉移的現象，所以原子不呈現電 中性，陰電性強的元素會因此具負電荷，相反地，陰電性弱的元素會具正電荷; 內層電子會受到此靜電力影響，能階因而產生了變化，正電荷將導致元素光電子 動能的減少，相當於我們所量測到的光電子束縛能會較原子態的電子束縛能為 高，反之，具負電荷的元素所量測得到的光電子束縛能會往低能處遷移。因此化 合物因化學態或氧化態的改變所造成電子束縛能的變化方向，當價電子被移離或 氧化態增加時，電子束縛能會朝高能位移動，相反地，價電子增加或氧化態減小 時，電子束縛能會減小。如圖(2.3) [13] 圖(2.3)矽及二氧化矽光電子能譜

2.2.3 能譜解析

能譜上的主要訊號來自於光電子，光電子訊號峰的位置及形狀與原子內的電 子組態結構有密切關聯;由於電子自旋角動量與電子軌域角動量的偶合作用( l-s coupling)，電子軌域角動量大於零者(即 p,d,f…)會分裂成為高低兩種能階，因此 當光電子的發射不來自s 軌域時，會產生兩條能譜線，以 2p 電子而言，其符號 分別為2p1/2 及 2p3/2 ，兩者的動能位置差異即是這兩能階的位能差，而兩訊號 鋒內的面積比值即反應出此二能階的電子能態密度比值，例如2p1/2 ：2p3/2 = 1： 2 ;當原子序很小時，這能差往往小於 0.5 eV。 當原子序越大，則二能階能量差 異增加，這種二重分裂的光電子訊號再本實驗的電子能譜上非常明顯。

2.2.4 半球形電子能量分析儀

半球形電子能量分析儀是用來偵測樣品被入射同步輻射光所激發出來的電 子能量。圖(2.4)為簡單示意圖。當能量為 hν 的同步輻射光打到樣品上，將電子 激 發 出 來 ， 使 電 子 由 束 縛 能 Eb 狀 態 被 激 發 而 帶 有 動 能 Ek’ ， 如 下 式 ： s b k h E E '= ν − −Φ ， Φs是樣品的功函數。被激發的電子進入分析儀後，會先通 過一組透鏡，然後進入分析儀半球形部份，此部份包含有兩個同心半球，半徑分 別為R1和R2。於兩個半球間加入一電壓，較大的半球（半徑R2的半球）接上負 電壓而較小的半球（半徑R1 的半球）表面為正電壓，如此就可以在內外半球面 間形成一均勻電場。若一動能Ep的電子通過半徑R0的軌道，則Ep與V0的關係 為： _⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ − = 2 1 1 2 0 R R R R E eV p 。 若內外半球的電壓分別為V1與V2，則： _⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ − = 2 1 1 0 1 R R E V p _⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ − = 2 1 2 0 2 R R E V p 其中Ep為穿越能量（Pass energy），意義為只有動能等於該設定值得電子才 可以通過分析儀。其解析度可由以下式子表示： _⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ + = ∆ 2 0 2R α D E E p 其中D 為狹縫寬度，R0為分析儀平均半徑，α 為電子束進入分析儀時在進 入狹縫的半角。為了得到固定的解析度，我們利用改變控制透鏡的前端阻止電壓 (front bias)，使得不同動能的入射電子會有相同的穿越能量。而由本實驗中之參

數(Ep = 5,D =5, R0 = 125 , α=3/57)可得知大約 ΔE = 0.1 eV。

2.2.5 同步輻射光源

我們使用的是新竹同步輻射中心(SRRC)的寬能量球面分光儀光束線(Wide Range SGM Beamline)。這是因為同步輻射光源有許多特性優於傳統光源，可減 少實驗所需時間以及因時間造成的誤差。同步輻射光的特性有： 1.強度極高、穩定性佳 2.波長連續、可調、範圍寬廣 3.具高度偏振性 4.具時間脈波結構 5.准直性特佳 6.光束截面積極小 7.超高真空環境。 產生同步輻射光的主要設備有：注射器、儲存環(Storage Ring)與光束線 (Beamline )三大部份。依據電磁學理論，帶電粒子加速時會輻射出電磁波，當帶 電粒子的速度接近光速時，若受到磁場作用會產生偏轉，在其切線方向會釋放出 極強的輻射光，這就是同步輻射光。 注射器的功用是將帶電粒子迅速加速到接近光速（大於 0.9999999 倍之光

速），此系統包括有電子槍、50 MeV 的直線加速器(Linac)和 1.3 GeV 的增能同步

加速器(Booster )，加速後的帶電粒子經由傳輸線導入儲存環中；儲存環則是將帶 電 粒 子 收 集 起 來 ， 利 用 轉 彎 二 極 磁 鐵 （Bending Mangnet）、聚焦四極磁鐵 （Quadrupole Magnet）、校焦六級磁鐵(Sextupole Magnet)等各種不同磁鐵，使帶 電粒子不斷偏轉且聚集在固定的環型軌道上，為避免帶電粒子與空氣分子碰撞而 耗損能量，電子束聚集的軌道必須是超高真空狀態，此外，儲存環內還有高頻腔 系統，用以補充帶電粒子因輻射所耗損的能量；在每一個帶電粒子偏轉的地方都 可以開一個窗口，再利用一條導管與其內部的光學原件將同步輻射光引出來，此 系統稱為光束線。光源在光束線內部先分別經過水平聚焦、垂直聚焦後進入入口 狹縫，再經光柵分光到出口狹縫後，再聚焦一次就將光源引到工作站供我們使用。 光束線上的分光儀可以用來選擇所需要的波長。它是利用光柵把由儲存環引出來 包含各種不同波長的光在空間上分散開來 再利用狹縫選取特定的波長 即所謂 光波單色化如圖(2.5)，同步輻射光經過入口夾縫打在光柵上 各種不同波長的光 在空間中散開來 如圖中虛線所示利用調光柵的角度配合移動可動式出口夾縫的 位置可以使所需要的光聚焦在出口夾縫。如此便可以依不同實驗的需要得到不同 能量的光。

圖(2.5)

圖(2.6)同步輻射中心儲存環的光束線分布圖

圖。(2.7)為同步輻射中心儲存環的光束線分布圖（參考同步輻射中心網頁， http://140.110.203.42/srrcbeamline/）

Wide Range SGM Beamline 採用的是兩個不同的入口狹縫，共有六面光

柵，其刻畫密度低能量部份為300 l/mm、600 l/mm 與 1200 l/mm，高能量部份為

400 l/mm、800 l/mm 與 1600 l/mm，涵蓋了 10 eV–1500 eV 的光能量。圖(2.6)

為 Wide Range SGM Beamline 的 規 劃 圖 （ 參 考 同 步 輻 射 中 心 網 頁 ，

2.3 化學氣相沈積法

化學氣相沈積法（CVD：Chemical Vapor Deposition）在生長薄膜的技術上 常被廣泛使用，此反應是利用化學反應的方式，使得氣態反應物在樣品表面上沈 積生成薄膜狀的固態生成物。欲反應的氣體是經由擴散效應到達樣品表面，因能 量傳遞而受熱的樣品，會提供足夠能量供氣體進行化學反應。 在本文的實驗中，真空腔系統內部的基本氣壓維持在3 × 10-10 torr附近，我 們在乾淨的Si(100)-2×1 表面上飽和吸附Cl2氣體，所用的方法為，曝氣Cl2氣體， 使真空腔內部壓力達 1×10-8 torr持續 1 分鐘，Cl2 分子會裂解成Cl吸附在 Si(100)-2×1 表面的斷鍵上。完成曝氯後的樣品表面，每個Si原子上面都接了一個 Cl原子，其覆蓋率就可稱為 1 ML ( monolayer ) ，我們即可研究它們的熱反應情 形。最後本實驗亦直接曝氣HCl氣體於樣品表面上，使得樣品表面上一開始即同 時存在有H原子及Cl原子，實驗方法及步驟，與曝氣Cl2 氣體方式相同，即可在 Si(100)-2×1 表面上得到比例約為 1：1 之H原子與Cl原子。 另外本實驗為了使化學位移現象更加明顯，我們在矽上成長 0.4ML的Ge由 Ge-Cl鍵結所造成的化學位移來判斷Cl是鍵結在Ge原子上或者已經和K原子形成

KCl薄層。引此我們在室溫下於Si(100)-2×1 表面曝 1cycle的Ge2H6氣體，而Ge2H6

會分解成GeH3，GeH3又再分解成GeH2及H等吸附在Si﹙100﹚表面Si原子的斷鍵

上，再經過足夠的樣品溫度被加熱約，使表層H以H2 脫離樣品表面，而剩下Ge 吸附在Si﹙100﹚表面上。其中 1cycle指的是，在真空腔中通入Ge2H6，使真空腔 壓力達5×10-8 torr持續 2 分鐘，接著關掉離子幫浦，持續兩分鐘之後，再關掉Ge2H6 氣瓶，接著通以850mA的電流讓樣品加熱，使H脫附。由實驗室以前的研究計算 得知，成長 1cycle的Ge約是成長 0.4ML (1ML=6.24×1014 atoms/cm2)，而通以 850mA的電流，可使樣品加熱溫度達 650K。

2.4 樣品製備與溫度量測

實驗中使用的樣品為Si﹙100﹚，我們取長約12 mm，寬約 4 mm 的乾淨 Si(100) 樣品，放至於樣品架上，樣品放入真空腔內前，用高壓的惰性 N2氣體往樣品表 面噴做第一步粗略的清理樣品工作；第二步清理樣品表面：樣品的一端接地，另 一端則輸入電壓，樣品因電壓差及本身有電阻而產生電流，而使樣品被加熱，加 熱樣品至600℃左右約十幾小時，可使附於樣品的雜質﹙含髒氣體﹚與氧化層因 熱而脫附大半，在正式實驗開始前，樣品兩端通電流約 8.4A 約十秒鐘共兩次， 使表面重新排列且讓樣品更為乾淨。 圖(2.8) 樣品與樣品架示意圖 本實驗我們用學長以前的電流與溫度關係圖，以外加電流的方式來加熱樣 品。在樣品兩端通以電流，因樣品的高電阻而產生高溫，再利用熱偶計(thermal couple)直接接觸樣品表面，量測表面溫度，得到外加電流與溫度的關係。如圖 (2.9)。 current I(mA) 0 2000 4000 6000 8000 10000 Temp. T (k ) 0 200 400 600 800 1000 1200 1400 1600 Si(100)-2x1 I(mA) vs T(K) 4mmx12mm 圖(2.9) T(K) vs I(mA)

2.5

真空蒸鍍法

真空蒸鍍法是在高真空下為金屬加熱，使其熔融、蒸發，冷却後在樣品表面 形成金屬薄膜的方法。加熱金属的方法：有利用電阻產生的熱能，也有利用電子 束的。

本實驗中我們在Ge/Si(100):Cl表面上蒸鍍上鉀，利用電阻加熱足夠長的鹼金 屬分散器(Alkali metal dispenser)，正對樣本距離約五公分，使鉀金屬能夠均勻蒸 鍍在樣本上。如圖(2.10)。最大degassing current為 3.7 A(約 540℃)真空腔基本氣

壓約為3× 10-10 torr，釋氣(degas)時氣壓維持 3× 10-9 torr以下，evaporation cruurent

為5.3 A(約 660℃)。得到外加電流與溫度的關係，如圖(2.11)。 圖(2.10)蒸鍍裝置 e v a p o r a t i o n t i m e v s i n t e n s i t y 0 1 0 0 2 0 0 3 0 0 4 0 0 5 0 0 In tens ity (a rb. units) 0 . 0 0 . 5 1 . 0 1 . 5 2 . 0 2 . 5 t i m e ( s e c o n d )
