實習進度7：電子鳥鳴器焊接

(1)

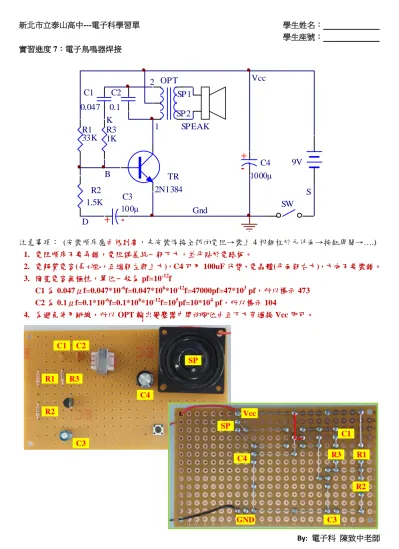

新北市立泰山高中---電子科學習單 學生姓名： 學生座號： 實習進度 7：電子鳥鳴器焊接

• 有Vcc、Gnd、S、1、2、K、B、D、

SP1、SP2等10個節點

TR 2N1384 R1 33K R2 1.5K R3 1K C1 0.047 C2 0.1 C4 1000μ C3 100μ OPT SPEAK SW 9V Vcc Gnd B 1 2 D S K SP1 SP2 注意事項： (安裝順序應由低到高，先安裝焊接全部的電阻→裝上 4 根銅柱於元件面→按鈕開關→….) 1. 電阻順序不要弄錯，電阻誤差統一朝下方，並平貼於電路板。 2. 電解質電容(長+短-，正端朝左與上方)，C4 可用 100uF 代替、電晶體(平面朝右方)，方向不要裝錯。 3. 陶瓷電容無極性，單位一般為 pf=10-12f C1 為 0.047μf=0.047*10-6f=0.047*106*10-12f=47000pf=47*103 pf，所以標示 473 C2 為 0.1μf=0.1*10-6f=0.1*106*10-12f=105pf=10*104 pf，所以標示 104 4. 為避免使用跳線，所以 OPT 輸出變壓器中間的腳位由正下方穿過接 Vcc 即可。 By: 電子科陳致中老師 R1 R3 R2 C3 C1 C4 SP R1 R2 C3 R3 C1 C2 C4 SP Vcc GND

實習進度7：電子鳥鳴器焊接

• 有Vcc、Gnd、S、1、2、K、B、D、

SP1、SP2等10個節點

+

-

+ -
