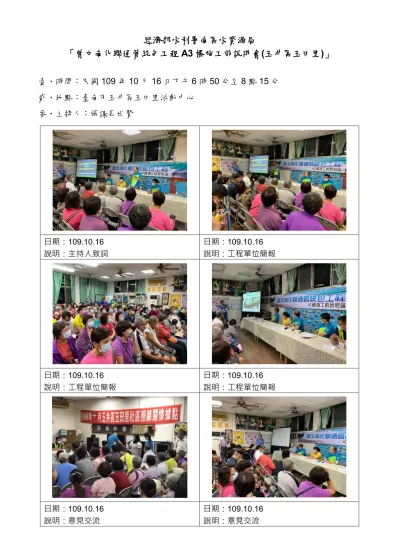

「曾文南化聯通管統包工程 A3 標施工前說明會(玉井區玉田里)」

壹、時間：民國109 年 10 月 16 日下午 6 時 50 分至 8 點 15 分 貳、地點：臺南市玉井區玉田里活動中心

參、主持人：張課長世賢

日期：109.10.16 說明：主持人致詞

日期：109.10.16 說明：工程單位簡報

日期：109.10.16 說明：工程單位簡報

日期：109.10.16 說明：工程單位簡報

日期：109.10.16 說明：意見交流

日期：109.10.16 說明：意見交流

日期：109.10.16 說明：意見交流

日期：109.10.16 說明：意見交流

日期：109.10.16 說明：意見交流

日期：109.10.16 說明：意見交流

「曾文南化聯通管統包工程 A3 標」

施工前說明會 議程表

時 間：109 年 10 月 16 日（星期五）18 時 50 分至 20 時 15 分

地 點：台南市玉井區玉田里活動中心

主持人：經濟部水利署南區水資源局 張世賢課長

時間 內容 主持(報告)人 備 註

18:10-18:50

（40 分鐘） 報到 ^{玉田里活動中心簽到領取宣導品} 18:50-18:55

（5 分鐘） 主持人致詞 ^南水局_{張世賢課長} ^{(含人員介紹)}

18:55-19:10

（15 分鐘）

「曾文南化聯通 管 工 程 A3 標 」 工程內容介紹及 說明

南水局正工程司 謝景樹

瑞鋒營造公司 張智雄經理

(含施工動畫撥放)

19:10-20:15

（65 分鐘） 意見交流

玉田里 楊秀慧里長 南水局 張世賢課長

20:15~ 散會（賦歸）

報告人 : 水利署南區水資源局 正工程司謝景樹

04

工 程 概 述 - 基本資料

 主辦機關：經濟部水利署南區水資源局

 設計單位：巨廷工程顧問有限公司

 監造單位：經濟部水利署南區水資源局工務課

 統包廠商：瑞鋒營造有限公司(土建) 東山林工程有限公司(機電)

永鉅技術顧問股份有限公司(細設單位)

 契約金額：30億5,000萬元整

 開工日期：109年05月14日

 預定完工日期：113年06月21日 (1,500 日曆天)

05

工 程 概 述

起點:鹿陶(楠西-玉井交界)

終點:既設南化高屏聯通管銜接點 三. 平壓管段路線起迄

起點:既設南化高屏聯通管 終點:鏡面水庫調節池 推管段3,109公尺

(工作井22處) 明挖段6,147公尺

水管橋333公尺

總長約9,589公尺

水管橋工程

建議橋址

建議橋址 建議橋址 建議橋址

16

玉井區玉田里-工作井佈設5處

06

W42

W43

W44 W45

W46

W47

W48

玉 田 里

中 山 路

往 楠 西

往 南 化

民 族 路

玉井區玉田里路線

四埔橋

往 南 化 往 楠 西

台3線

W42 工作井深約10M W42 工作井

中 正 路

中 山 路

台3線

W43 工作井深約10M W43 工作井

玉井區玉田里路線

往 南 化 往 楠 西

民 族 路 中 山 路

玉井地政

往 南 化

W45 工作井深約10M W45 工作井

W44 工作井深約11M

W44 工作井

往 走 馬 瀨

玉井區玉田里路線

往 楠 西

中 山 路

7 - ELEVEN 中 油 加 油 站

W46 工作井深約13M W46 工作井

玉井區玉田里路線

往 南 化 往 楠 西

中 華 路 281 巷 內 山 公 路

全聯

往 南 化

W47 工作井深約11M W47 工作井

W48 工作井

玉井區玉田里路線

玉 田 里 沙 田 里 往 楠 西

內 山 公 路

推 進 段1,285M

11

推進段工程-交維佈置

施 工 期 間

2.0M 4.5 M 4.5 M

2.0 M

1.兩側至少保留1車道 便於民眾出入

2.到達井圍設10*6.5m 推進井圍設49*6.5m

3.確實佈置防撞設施 保護民眾行車安全

07

明挖覆蓋段工程-交維佈置

4.5M 4.5M

施工時間及位置

110年度施工:

玉田里：工作井3處 推管280M

推 進 段 總 長 約 1,285M W42

W43

W44 W45

W46

W47 W48

玉 田 里

施工時間及位置

111年度施工:

玉田里：工作井4處

推管800M (2組機組同時施作)

推 進 段 總 長 約 1,285M W42

W43

W44 W45

W46

W47 W48

玉 田 里

施工時間及位置

112年度施工:

玉田里：工作井2處 推管205M

推 進 段 總 長 約 1,285M W43

W44 W45

W46

W47 W48

玉 田 里

W42

鄰房安全鑑定

230戶

同意進行現況 鑑定有170戶

監測儀器

1. 沿開挖路線埋沉陷點， 30 公尺/處。

2. 開挖深度 3 倍範圍內建物，裝設沉陷 點。

3. 若不裝沉陷釘，以測量建物梁底高程 變化為準。

1. 開挖深度 3 倍範圍內建物，裝設傾度 盤。

2. 若不裝傾度盤，以測量建物柱子傾斜 變化為準。

傾度盤

沉陷點

監測範圍

沉陷點 工作井

傾度盤

11

推進段

推進方向沿線建造物。

2.沉陷點：影響範圍以內(最大40公尺)建造 物、工作井5公尺內及推進方向每25m一點。

11

選用的管材抗高壓又耐震

SP 鋼管 WSP兩層鋼管 內襯混凝土

示意圖

 管材抗壓能力 > 本聯通管內設計壓力(約7~12.5公斤)的 2 倍

 鋼管抗壓能力佳，

耐震佳

 推進用兩層鋼管，

耐高壓及推進力

壽命：50年
