高溫型質子交換膜燃料電池與雙極板之高溫化學 穩定驗證技術

一、前　　言

隨著石化能源逐漸減少、溫室效應所造成 的氣候變遷以及環保意識抬頭，世界各國無不 致力於尋找新的替代能源如太陽能、風力、地 熱、氫能源等，期能達到生態永續發展及減少 環境汙染之目的。在這些新興能源中，氫能源 是備受矚目的發展項目之一。而燃料電池即為 使用氫燃料進行發電的裝置，使用氫氣作為燃 料，氧氣作為氧化劑，進行電化學反應後即可 將化學能轉換為電能。由於產生的副產物僅有 水與熱能，相較於內燃機所排放的廢氣及噪音 等，是十分潔淨的能源使用方式，對於環境汙 染的減緩有極大助益。

在種類眾多的燃料電池中，質子交換膜燃 料電池(PEMFC)具有高功率密度、啟動快、操 作溫度低等特點，在可攜式消費電子商品及汽

機車等交通工具的應用上佔有優勢。PEMFC所 用之各零組件如圖1所示。目前一般PEMFC操 作溫度大多低於80^oC，主因是內部所用的關鍵 零組件-質子交換膜限制了操作溫度的範圍，

最常用的材料是由杜邦公司所開發的Nafion薄 膜。由於此類高分子進行質子傳導時需仰賴水 分幫助傳遞，因此限縮了操作溫度必須低於 80^oC才能達到最佳傳導效果；另外，由於此類 高分子的玻璃轉移溫度較低，約在80-120^oC左 右，若操作溫度高於此溫度範圍，高分子薄膜 將會失去原本的機械穩定性與尺寸安定性。因 此受限於所用材料，通常PEMFC必須在溫度低 於80^oC之環境下操作使用。但在低溫下操作使 得PEMFC需面臨許多挑戰，例如燃料不純物 (一氧化碳、硫化氫等)忍受度較低，觸媒易被 毒化與散熱系統管理問題等，為了解決這些問 題，許多專家學者致力於該如何提高PEMFC

Volume 2, No. 1, March 2015, pp. 39-52

高溫型質子交換膜燃料電池與雙極板之高溫化學 穩定驗證技術

黃靖穎

　劉政宏

　王文琳

摘　要

質子交換膜燃料電池(PEMFC)具有高功率密度、啟動快、操作溫度低等特點，因此應用領域十 分廣泛，目前較常見的是低溫型PEMFC，其操作溫度≤80^oC，因此遭遇了許多困難如一氧化碳耐受 度低、散熱問題等，而這些問題在高溫型PEMFC將可獲得改善，操作溫度約為120-200^oC，但高溫 致使組件材料面臨極大的挑戰，本文將介紹高溫型質子交換膜燃料電池的優、缺點，並說明當操作 溫度提升時，各關鍵組件將面臨什麼樣的問題，並特別針對雙極板組件建置一套高溫化學穩定驗證 技術，用以評估板材之適用性。

關鍵詞：高溫型質子交換膜燃料電池、雙極板、化學穩定性

收到日期: 2014年10月21日 修正日期: 2014年11月18日 接受日期: 2015年02月02日

1 工業技術研究院南分院 副研究員

2 工業技術研究院南分院 研究員

3 工業技術研究院南分院 資深研究員

*通訊作者, 電話: 06-6939351, E-mail: [email protected]

的操作溫度範圍，期能將操作溫度進一步提 升至120^oC以上。因應此訴求而產生了高溫型 PEMFC，此處的高溫是相對於低溫型PEMFC 而言，操作溫度界於120-200^oC之間[2]。

許多文獻與研究已著手探討若將質子交換 膜燃料電池之操作溫度提高的益處為何，將其 優點整理如下：

1. 以動力學角度而言，整體電化 學反應速度加快

氫氧燃料電池的電化學反應包括氫氣氧化 反應與氧氣還原反應。其中氫氣氧化反應動力 學較迅速，而氧氣還原反應因過程較複雜、速 率緩慢，因此是活化過電位損失的主要來源。

當操作溫度提高時將使活化能障礙降低，此時 無論是氫氣氧化反應或氧氣還原反應之速率均 會加快。除此之外，操作溫度提高後，氣體擴 散速率與質子傳導率亦隨之增加，進而使整體 發電功率提升[3-5]。

2. 一氧化碳耐受度提高(CO tolerance)

對於低溫型PEMFC而言，若供給燃料中具 有較高一氧化碳(CO)含量將會對觸媒造成極大 影響，因CO易吸附於白金觸媒表面且不易脫

附，此舉將導致白金電極活性降低，無法發生 預期中的電化學反應，進而降低PEMFC整體性 能表現，稱為CO毒化現象。高溫型PEMFC可 改善這方面的問題，較高溫度可減少CO吸附在 觸媒上的情形，例如當PEMFC溫度為80^oC時，

CO耐受度約為10-20 ppm，200^oC時約可達到 30,000 ppm，因此高溫型PEMFC除了可降低CO 毒化外，由於CO耐受度的提升，亦降低了氫燃 料純化的成本[6-8]。

3. 水管理與熱管理(water and heat management)

燃料電池運作時是將化學能直接轉換為電 能，因此整體能量轉移效率可達40-60%[9]，雖 較傳統內燃機有較佳轉移效率，但仍有約50%

的能量以廢熱形式逸散。在低溫型PEMFC中，

電池運作產生的廢熱必須有效且快速的移除，

以避免熱量累積導致電池溫度過高，故需要體 積龐大的冷卻系統協助降溫；在高溫型PEMFC 中，雖仍需冷卻系統保持電池溫度恆定，但由 於溫度較高，所產生的廢熱蒸氣可與熱電系統 結合，將熱能循環重新再利用，因此能將能量 轉換效率提升至約80%[10, 11]。

燃料電池的另一關鍵問題為水管理，質 子交換膜之離子傳導率與含水量密切相關，因 圖1　質子交換膜燃料電池各零組件示意圖[1]



此進氣燃料與氧化劑的加濕便顯得十分重要。

低溫型PEMFC因測試溫度約為80^oC，因此內 部的水分主要以蒸氣及液態兩種形式存在，當 氣體增濕溫度過高時，進入電池的水氣凝結後 易造成雙極板的流道阻塞，阻礙氣體傳輸；同 時，燃料電池發電時之電化學反應產物為液態 水，這些都是造成水氾濫的原因。因此如何維 持質子交換膜濕潤度與排除過多的水分，是低 溫型PEMFC的重要課題。相較之下，高溫型 PEMFC操作時，由於溫度高於100^oC，水分幾 乎都是以蒸氣狀態存在。因此水氾濫的問題得 以改善，且所使用的PBI質子交換膜並不需倚 賴水分傳遞質子，使得內部的水管理問題簡化 許多，燃料氣體在流場中的分布均勻性也可獲 得提升[10, 12]。

4. 非白金觸媒的使用

由於燃料電池的氧氣還原反應速率很慢，

因此必須使用昂貴的白金觸媒來加速反應進 行。在高溫PEMFC中則因為操作溫度的提升，

使得電化學反應速率大幅提升，因此能夠使用 非白金觸媒作為電極，如此一來將有助於降低 PEMFC的整體成本[13]。

二、 高 溫 質 子 交 換 膜 燃 料 電 池組件關鍵問題

高溫型質子交換膜燃料電池雖具有許多優 點，但在操作過程中需面對高溫、酸性環境、

高氧化劑(氧氣)濃度、高電位以及氧氣還原反 應所產生的過氧化氫(H2O2)過渡產物等，因此 包括MEA、GDL、雙極板、密封材料等組件均 需具備良好的化學穩定性與機械穩定性，才能 使PEMFC維持正常運作。

美國國家能源局(DOE)已針對PEMFC各 組件訂定了須符合的基本標準，但因高溫型 PEMFC的操作環境十分嚴苛，故許多組件在長 時間運轉發電後，遭遇了較低溫型PEMFC更加 嚴重的性能衰退現象(degradation)。以下簡單介

紹各關鍵組件所面臨的劣化問題：

1. 觸媒與觸媒擔體(Catalyst and support)

白金(Pt)是最常用在PEMFC的觸媒材料。

而為了使白金觸媒擁有適當的顆粒大小與分散 均勻性，並且在使用環境下能夠穩定的存在，

通常會使用觸媒擔體來乘載觸媒。其中最被廣 泛使用的是碳擔體，因其具有良好耐化學穩定 性、高電子傳導性與高比表面積。表1列出了由 美國DOE所訂定之觸媒特性指標[14]。

根據許多文獻指出，白金觸媒的劣化對 於燃料電池的性能衰退有極大的影響。主要原 因為觸媒顆粒成長(particle growth)、觸媒遷移 (migration)、與碳擔體腐蝕等，導致白金觸媒 顆粒變大、電化學活性表面積減少等，部分溶 解的Pt甚至附著於質子交換膜表面，從而降低 膜材的質子傳導性與穩定性。上述原因對於 PEMFC的性能表現有直接的影響[15-17]；另 外，雖然碳材料本身具有高化學穩定性，但表 面白金觸媒的存在扮演了催化的角色，因此促 進了碳氧化反應發生，造成碳擔體腐蝕並且導 致了白金觸媒的遷移[18]。

觸媒的劣化效應並未因PEMFC的運作溫度 提升至120^oC以上而消失，雖然低濕度的操作環 境可以減緩Pt顆粒成長的速度[19]，但高溫同時 也加速了碳材的腐蝕速率，因此目前許多研究 仍致力於尋找能夠在高溫PEMFC環境下穩定存 在的觸媒合金與擔體材料。

2. 質子交換膜(Proton exchange membrane)

膜電極組(MEA)中的質子交換膜主要功能 是作為電解質以傳導氫離子、防止陰陽極的燃 料與氧化劑相互混合、避免電子自電池內部導 通形成短路等，因此膜材必須具備優良的化 學穩定性與機械性質，才能保持燃料電池的 運作。表2列出了由美國DOE所訂定之質子交 換膜特性指標[14]。在陰極的氧氣還原反應及

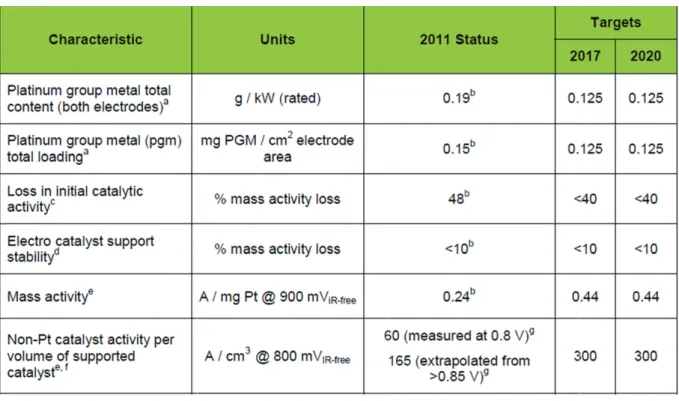

表1　美國國家能源局(DOE)針對PEMFC之觸媒所訂定之性能指標[14]



表2　美國國家能源局(DOE)針對PEMFC之質子交換膜訂定之性能指標[14]

O2、H2結合的化學反應中常會出現H2O2過渡產 物[20, 21]，化學反應式如下所示：

O2 + 2H⁺ + 2e^- ↓↑ H2O2 E⁰ = 0.695 V vs. S.H.E (Eq. 1)

這些H2O2會進一步轉化成自由基(radicals)，

攻擊質子交換膜的官能基與觸媒金屬，甚至其 他金屬離子，此狀況將會加速膜材劣化。而 H2O2產生的速率與電池的濕度、溫度均有關，

因此在高溫型PEMFC的高溫、低濕度環境下，

對質子交換膜的穩定性是一大考驗[22]。

由於低溫型PEMFC所用之Nafion薄膜僅適 於100^oC以下且需仰賴水進行質子的傳遞，因此 高溫型PEMFC必須使用其他更能耐受高溫且無 水狀態亦可傳遞質子的膜材。現今最受矚目的 是PBI (polybenzimidazole)高分子材料，其結構 如圖2所示[23]，其傳導氫離子的機制如圖3，

主要依靠膜材內imidazole官能基與所含浸的磷 酸分子來傳遞質子[24]，因此可在無水狀態使 用，符合高溫型PEMFC的需求。但磷酸分子在 反應過程中經常自質子交換膜內釋出，並移動 至其他組件如觸媒層與雙極板，在高溫之下易 導致碳材氧化腐蝕。

圖2　PBI之化學結構圖[23]

圖3　氫離子在含浸磷酸之PBI中的傳遞情形[24]





3. 雙極板(Bipolar plates)

雙極板具有隔絕燃料、將氣體均勻分散於 流場、傳導電流、排除生成水及支撐燃料電池 架構等功能，因此必須使用化學與物理性質穩 定的材料，才能擁有良好的導電性與導熱性和 足夠的機械強度[25]。當PEMFC的操作環境由 70~80^oC提高至120^oC以上時，雙極板除了維持 原有的高導電性外，此時在高溫下的化學穩定 性質成為最重要的關鍵，關係到是否會釋放揮 發物、雜質甚至金屬離子到膜電極組內，進而 影響燃料電池的整體性能與壽命。表3列出了由 美國DOE所訂定之雙極板特性指標[14]。

用於雙極板的材料可概分為純石墨、金 屬、碳材/高分子複合材料三類。石墨板具有 高導電性、高導熱性、高化學穩定性等優點，

是優秀的雙極板材料之一，但缺點為氣密性 差、板材易脆、加工不易導致成本高昂，因此 較難應用於可攜式發電系統內；金屬因具備良 好導熱與導電性、高氣密性與高機械強度，亦 被視為相當有潛力的雙極板材料，且金屬延展

性高、加工容易，流道可利用滾軋、沖壓、蝕 刻、模鑄等技術進行成形，大幅降低了量產成 本。但由於燃料電池操作環境嚴苛，因此必須 選用耐腐蝕之金屬材料，如此一來便限制了可 用之金屬材料。同時必須利用表面塗佈或改質 技術在金屬表面披覆抗蝕保護層，以防止雙極 板腐蝕釋出金屬離子毒化MEA。但此類保護層 通常導致金屬雙極板之接觸阻抗值大幅上升，

故開發可兼顧高導電與抗蝕性之保護鍍層將是 金屬材料應用於高溫PEMFC時最重要的課題之 一[26, 27]。

碳材/高分子複合材料是目前市售高溫型雙 極板最常使用的材料，所用之高分子與碳材通 常已是成熟、商業化的材料，因此可混搭各式 各樣的配方，打造符合需求特性之雙極板；另 一優點為加工容易，搭配擠型、加壓、射出成 型等製造工法可快速大量生產，有利於產品商 業化[26]。

即使具備上述許多優點，高溫複合板材 目前面臨最大的挑戰為如何抵抗於高溫和酸性 環境下所發生的自發氧化反應。碳易與水產生

表3　美國國家能源局(DOE)針對PEMFC之雙極板所訂定之性能指標[14]

反應生成二氧化碳，因此陰極是碳腐蝕最常出 現的地方[28]。Pyun等人研究發現碳黑(carbon black)於145^oC的96%磷酸環境時，表面將會形 成氧化物，這些氧化物可以幫助碳材抵抗腐蝕 繼續發生。以傅立葉紅外線光譜儀(FT-IR)分 析發現電壓的不同將影響表面所出現的官能基 種類[29]；另外N. Giordano等人將不同的碳黑 材料浸泡於170^oC的85%磷酸中，通入1 V電壓 時，其腐蝕速率與碳材表面的氧濃度有關，

速率隨著氧濃度增加而提高[30]；此外，D.A.

Stevens等人研究發現當碳黑表面擔載了白金觸 媒後，由於觸媒促進碳氧化反應的發生，因此 腐蝕速率大幅提升。速率與表面擔載的白金金 屬量、溫度有關，溫度越高、白金數量越多，

腐蝕速率也隨之增加。但若碳材表面未擔載金 屬，將溫度由125^oC提高至195^oC時，碳損失重 量極少，顯示若沒有白金觸媒存在，單純提高 溫度並不會加速碳腐蝕速率[31]。

依據PEMFC所使用的質子交換膜不同，

在電池運作時亦會有不同種類與濃度之酸液釋 出至雙極板表面，因此雙極板表面的腐蝕情形 也略有不同。由於高溫型PEMFC目前所使用 之質子交換膜與含浸酸液以PBI/磷酸系統為大 宗[32]，故本研究針對雙極板材料在85%磷酸 (H3PO4)下的高溫化學穩定特性建立了一套驗證 技術。利用此法將可測定材料於高溫200^oC及高 濃度磷酸環境下之腐蝕電流密度值，進一步判 定是否可滿足高溫PEMFC操作環境之要求。

三、研究方法

本研究首先以熱重分析儀(TGA)檢測四種 商用複合板材之熱裂解溫度，確認其熱穩定性 是否達到高溫PEMFC之環境要求，接著再進行 後續實驗。本實驗所用之商用高溫複合碳板材 料共有A、B、C、D四種，其基本性質如表4所 示。

為驗證高溫雙極板材料在高溫PEMFC的運 作環境下是否會發生自發氧化反應，設計了一

套加壓測試裝置。為求使實驗過程更加貼近真 實狀況及模擬在電池運作過程中質子交換膜之 酸液釋出情形，以含浸高濃度磷酸之商售PBI 質子交換膜疊於待測板材上，再將板材與膜材 一起放入兩鍍金夾具間，施加特定壓力並加熱 至200^oC，透過恆電位儀以線性電位掃描法施 加電壓，並記錄板材表面對應產生的電流值，

經換算後可得腐蝕電流密度值(corrosion current density)，整體測試裝置之示意圖如圖4所示。

商售高溫質子交換膜則採用Y、Z兩種，其 基本性質如表5所示，由於兩者均使用磷酸為 含浸酸液，故本實驗中均採用85%磷酸溶液進 行。

膜材含浸磷酸之步驟如下，先將Y、Z質子 交換膜以100^oC烘乾除水並秤重得W1；接著取 85%磷酸溶液，將兩種膜材分別浸入其中，並 使磷酸溶液完全覆蓋過膜材表面，接著以135^oC 持溫加熱後取出秤重得W2，透過加熱時間的控 制即可得不同磷酸含浸量之薄膜，磷酸含浸量 (doping level)之計算法如Eq. 2所示：

Doping level = [(W2 - W1)/W1] × 100% (Eq. 2)

四、結果與討論

1. 熱裂解溫度

本實驗以熱重分析儀分析A、B、C、D四 種商售板材之熱裂解溫度，在通入氮氣氣氛下 自室溫升溫至800^oC，觀察板材隨著溫度升高的 熱裂解情形，通常定義重量損失達5wt%時的溫 表4　 四種商用複合板材之基本特性[本研究製

作]

板材A 板材B 板材C 板材D 密度(g/cm³) 1.81 1.90 1.93 2.01 熱傳導性(W/mK) 43 55 32.4 16 導電性(S/cm) 114 > 100 > 100 139 強度(MPa) 30 40 61 55.8

度為5wt%熱裂解溫度(T5d)，用以表示材料的熱 穩定性，分析結果如圖5所示。經計算後可得板 材A熱裂解溫度約為471^oC、板材B之熱裂解溫 度為456^oC、板材C與D之熱裂解溫度則分別為 524、542^oC，由此可知四種板材均可承受200^oC 以上之高溫，適用於高溫PEMFC之操作溫度範 圍。

2. 各板材之化學穩定性測試

將A、B、C、D高溫複合板材分別置於 doping level為200之質子交換膜Y上，置入夾 具後以2.5 MPa加壓並升溫至200^oC，待溫度達 到穩定平衡後進行線性電位掃描，記錄其對應 產生之電流密度值如圖6所示。經計算後可得 板材A之腐蝕電流密度為1.14 µA/cm²，板材B 為1.7 µA/cm²，板材C為0.97 µA/cm²，板材D為 3.5 µA/cm²，所得之腐蝕電流密度值均相當接

近DOE建議指標(1 µA/cm²)，僅板材D的腐蝕 電流值略高一些，顯示本研究所建立之高溫化 學穩定驗證技術確實可鑑別雙極板材料於高溫 PEMFC環境下之腐蝕特性。

3. 不同加壓力對板材之腐蝕電流 值影響

為探討化學穩定測試進行時，其操作環境 設定對腐蝕電流值是否會產生影響，本次採用 C板材進行實驗。使用doping level約為200之質 子交換膜Y、操作溫度為200^oC，藉改變施加於 置具上之加壓力大小，觀察腐蝕電流密度值改 變的情況。壓力值則分別設為1 MPa、2 MPa 與2.5 MPa。所測得之腐蝕電流曲線圖如圖7所 示，不同加壓力測得之腐蝕電流密度值則列於 表6。由實驗結果發現隨著加壓力變大，腐蝕電 流密度值有略增加的趨勢，顯示壓力可能是影 圖4　高溫雙極板材料之化學穩定驗證裝置[本研究繪製]



表5　兩種商用高溫質子交換膜之基本特性[本研究製作]

材料 含浸酸液 厚度(um) 導電度(S/cm) 熱穩定性

膜材Y PBI copolymer 磷酸 30 > 8 × 10^-2 (180^oC) > 500^oC 膜材Z Pyridine polymer 磷酸 50 8 × 10^-2 > 400^oC

響碳材腐蝕的原因之一，推測原因可能為加壓 力增加，導致膜材內含浸的酸液易因擠壓而釋 出。

為確認是否因壓力加大導致膜材釋出酸液 增加，將腐蝕測試完的質子交換膜以100^oC烘乾 1小時去除水分後秤重，將所得重量W3與先前 含浸後之膜重量W2相比，經換算後可得膜材之 重量變化百分比，計算公式如Eq. 3：

膜重量變化% = [(W3 - W2)/W2] × 100% (Eq. 3)

將得到的膜重量變化率列於表6中，發現 壓力增加時，膜材的重量變化百分比也略微提 升，故由結果推測當施加於置具的加壓力變大 時，質子交換膜所受到的壓力也隨之增加，使 得膜材內所含浸的磷酸釋出更多至雙極板表 面，腐蝕效應愈趨明顯，因此所量測到的腐蝕 電流值也跟著變高。由此可知以此方法檢驗雙 極板之高溫化學穩定性時，加壓力是影響腐蝕 電流大小的關鍵因素之一。

 圖5　四種商售高溫複合碳板於氮氣下之熱重分析結果[本研究繪製]

圖6　四種商售高溫複合碳板之腐蝕電流測試結果[本研究繪製]



4. 使用不同膜材對板材腐蝕電流 值的影響

前述數個實驗中，均固定使用同樣的質子 交換膜Y進行雙極板化學穩定性測試，因使用

不同質子交換膜於受壓後所釋出的磷酸量與濃 度可能不盡相同，為使實驗結果具比較性，故 以同款質子交換膜進行實驗。

本次實驗為得知以不同質子交換膜進行化 學穩定測試是否會得到具差異性的結果，將採 用兩種質子交換膜Y、Z進行複合板材B之高溫 化學穩定性測試，觀察質子交換膜之改變對腐 蝕電流大小是否產生影響。為避免因膜材之磷 酸含浸量不同而影響腐蝕電流值，膜材Y、Z的 doping level均固定為約200，測試期間的加壓力 為1 MPa。分析結果如圖8所示。使用質子交換 圖7　施加不同加壓力於板材C時之腐蝕電流測試結果[本研究繪製]

表6　 腐蝕測試加壓力值與測試後之腐蝕電流密 度與膜材重量變化率[本研究製作]

板材C 板材C 板材C 測試加壓力(MPa) 1.0 2.0 2.5 腐蝕電流密度(µA/cm²) 0.88 1.56 1.7 膜材重量變化率(%) 25.3 27.3 28.7

圖8　板材B搭配不同質子交換膜Y、Z時之腐蝕電流測試結果[本研究繪製]





膜Y的板材B之腐蝕電流密度值為0.86 µA/cm²， 採用質子交換膜Z的腐蝕電流密度值則為1.77 µA/cm²。由結果顯示在其他條件均固定下，使 用不同的質子交換膜確實會影響所測得之腐蝕 電流值。

將腐蝕測試後的膜材Y、Z以100^oC烘乾1小 時去除水分後秤重，並計算膜重量變化率，得 到膜材Y之重量變化率為24.9%、膜材Z之重量 變化率為27.6%，由此可知膜材Z較Y易釋出磷 酸，因此膜重量變化率較高，推測原因為兩種 質子交換膜材料不同，Y為PBI copolymer，Z為 pyridine polymer，分子結構不同，因此穩定性 也有所差異，穩定性較高的膜材可能在高溫、

加壓的環境下較不易釋出磷酸，因此板材表面 的腐蝕效應較不明顯，腐蝕電流密度值也較 低，故使用本方法進行雙極板高溫化學穩定性 驗證時，質子交換膜的選用亦須列入考量。

高溫型質子交換膜燃料電池目前仍有許 多發展空間，提升各組件穩定性與降低成本為 重要的考量。透過本驗證技術可獲知雙極板組 件於高溫高酸性環境下之化學穩定性，提供材 料篩選之便利管道。由本實驗結果可得知常見 商用板材之高溫腐蝕電流密度值；若使用之電 解質薄膜不同，因釋出酸液量及濃度改變，將 會影響所測得的腐蝕電流值；施加之壓力大小 亦是影響腐蝕電流值的變因之一；因此若要比 較各材料之腐蝕特性，應將所使用之電解質薄 膜、酸液濃度與施加壓力值固定，較能得到具 參考價值之化學穩定性驗證結果。

致　　謝

感謝經濟部能源局「104年度-高效率氫 能與燃料電池技術開發計畫(Development of High Efficiency Hydrogen Energy and Fuel Cell Technology)」於研究經費上之支持。

參考文獻

[1] 黃鎮江，2003，燃料電池，全華科技圖書 股份有限公司.

[2] A. Chandana, M. Hattenbergera, A. El- kharoufa, S.f. Dua, A. Dhira, V. Selfb, B.G.

Polletc, A. Ingrama, W. Bujalski, 2013, High temperature (HT) polymer electrolyte membrane fuel cells (PEMFC)-A review, Journal of Power Sources, 231: 264-278.

[3] H.A. Gasteiger, S.S. Kocha, B. Sompalli, F.T. Wagner, 2005, Activity benchmarks and requirements for Pt, Pt-alloy, and non- Pt oxygen reduction catalysts for PEMFCs, Applied Catalysis B: Environmental. 56: 9-35.

[4] C. He, S. Desai, G. Brown, S. Bollepalli, 2005, PEM Fuel Cell Catalysts: Cost, Performance, and Durability, The Electrochemical Society Interface, 14: 41-45.

[5] J.L. Zhang, Z. Xie, J.J. Zhang, Y.H. Tanga, C.J.

Song, T. Navessin, Z.Q. Shi, D.T. Song, H.J.

Wang, D.P. Wilkinson, Z.S. Liu, S. Holdcroft, 2006, High temperature PEM fuel cells, Journal of Power Sources, 160: 872-891.

[6] A.K. Santra, D.W. Goodman, 2002, Catalytic oxidation of CO by platinum group metals:

from ultrahigh vacuum to elevated pressures, Electrochimica Acta, 47:3595-3609.

[7] Q.F. Li, R.H. He, J.A. Gao, J.O. Jensen, N.J.

Bjerrum, 2003, The CO poisoning effect in PEMFCs operational at temperatures up to 200 degrees C, Journal of the Electrochemical Society, 150, 12:A1599-A1605.

[8] P. Waszczuk, G.Q. Lu, A. Wieckowski, C.

Lu, C. Rice, R.I. Masel, 2002, UHV and electrochemical studies of CO and methanol adsorbed at platinum/ruthenium surfaces, and reference to fuel cell catalysis, Electrochimica Acta, 47: 3637-3652.

[9] J.S. Yi, T.V. Nguyen, 1998, An along‐the‐

channel model for proton exchange membrane fuel cells, Journal of the Electrochemical Society, 145(4): 1149-1159.

[10] Q.F. Li, R.H. He, J.O. Jensen, N.J. Bjerrum, 2003, Approaches and Recent Development of Polymer Electrolyte Membranes for Fuel Cells Operating above 100^oC, Chemistry of Materials, 15: 4896-4915.

[11] M.F. Mathias, R. Makharia, H.A. Gasteiger, J.J. Conley, T.J. Fuller, C.J.Gittleman, S.S.

Kocha, D.P. Miller, C.K. Mittelsteadt, T. Xie, S.G. Yan, P.T. Yu, 2005, Two Fuel Cell Cars In Every Garage?, The Electrochemical Society Interface, 14: 24-35.

[12] A.Z. Weber, J. Newman, 2006, Coupled Thermal and Water Management in Polymer Electrolyte Fuel Cells, Journal of the Electrochemical Society, 153: A2205-A2214.

[13] L. Zhang, J.J. Zhang, D.P. Wilkinson, H.J.

Wang, 2006, Progress in preparation of non- noble electrocatalysts for PEM fuel cell reactions, Journal of Power Sources, 156:

171-182.

[14] U.S. department of energy, 2012, Annual reports-technique plan of fuel cells.

[15] Y.H. Liu, B.L. Yi, Z.G. Shao, D.M. Xing, H.M.

Zhang, 2006, Carbon Nanotubes Reinforced Nafion Composite Membrane for Fuel Cell Applications , Electrochemical and Solid- State Letters, 9: A356-A359.

[16] H.R. Colon-Mercado, H. Kim, B.N. Popov, 2004, Durability study of Pt3Ni1 catalysts as cathode in PEM fuel cells, Electrochemistry Communications 6: 795-799.

[17] P.J. Ferreira, G.J. la O',Y. Shao-Horn, D.

Morgan, R. Makharia, S. Kocha, H.A.

Gasteiger, 2005, Instability of Pt / C Electrocatalysts in Proton Exchange

Membrane Fuel Cells: A Mechanistic Investigation, Journal of The Electrochemical Society, 152: A2256.

[18] X. Z. Yuan, H. Li, S. S. Zhang, J. Martin, H. J. Wang, A review of polymer electrolyte membrane fuel cell durability test protocols, 2011, Journal of Power Sources, 196: 9107- 9116.

[19] F. Garzon, J. Davey, R. Borup, 2005, PEM Electrode Durability Measurements, 208th ECS Meeting.

[20] V.A. Sethuraman, J.W. Weidner, A.T. Haug, S. Motupally, L.V. Protsailo, 2008, Hydrogen peroxide formation rates in a PEMFC anode and cathode effect of humidity and temperature, Journal of The Electrochemical Society, 155(1): B50-B57.

[21] D.P. Wilkinson, J. St-Pierre, in: W. Vielstich, H.A. Gasteiger, A. Lamm (Eds.), 2003, Handbook of Fuel Cells: Fundamentals, Technology and Applications, vol. 3, John Wiley & Sons Ltd., pp. 611-626.

[22] D.E. Curtin, R.D. Lousenberg, T.J. Henry, P.C. Tangeman, M.E. Tisack, 2004, Advanced materials for improved PEMFC performance and life, Journal of Power Sources, 131: 41- 48.

[23] J.A. Asensio, E.M. Sanchez, P. Gomez- Romero, 2010, Proton-conducting membranes based on benzimidazole polymers for high- temperature PEM fuel cells. A chemical quest, Chemical Society Reviews 39: 3210-3239.

[24] Y.L. Ma, J.S. Wainright, M.H. Litt, R.F.

Savinell, 2004, Conductivity of PBI Membranes for High-Temperature Polymer Electrolyte Fuel Cells, Journal of the Electrochemical Society, 151(1): A8-A16.

[25] A. Hermann, T. Chaudhuri, P. Spagnol, 2005, Bipolar plates for PEM fuel cells: A review,

International Journal of Hydrogen Energy, 30:

1297-1302.

[26] T. Derieth, G. Bandlamudi1, P. Beckhaus, C. Kreuz1, F. Mahlendorf, A. Heinzel, 2008, Development of Highly Filled Graphite Compounds as Bipolar Plate Materials for Low and High Temperature PEM Fuel Cells, Journal of New Materials for Electrochemical Systems, 11: 21-29.

[27] J.L. Zhang, Z. Xie, J.J. Zhang, Y.H. Tanga, C.J.

Song, T. Navessin, Z.Q.Shi, D.T. Song, H.J.

Wang, D.P. Wilkinson, Z.S. Liu, S. Holdcroft, 2006, High temperature PEM fuel cells, Journal of Power Sources, 160: 872-891.

[28] W.M. Vogel, J.T. Lundquist, 1970, Reduction of Oxygen on Teflon‐Bonded Platinum Electrodes, 117: 1512-1516.

[29] S.I. Pyun, E.J. Lee, T.Y. Kim, S.J. Lee, Y.G.

Ryu, C.S. Kim, 1994, Role of surface oxides

in corrosion of carbon black in phosphoric acid solution at elevated temperature, Carbon, 32: 155-159.

[30] N. Giordano, P.L. Antonucci, E. Passalacqua, L. Pino, A.S. Aricò, K. Kinoshita, 1991, Relationship between physicochemical properties and electrooxidation behaviour of carbon materials, Electrochimica Acta, 36:

1931-1935.

[31] D.A. Stevens, J.R. Dahn, 2005, Thermal degradation of the support in carbon- supported platinum electrocatalysts for PEM fuel cells, Carbon, 43: 179-188.

[32] S. Bose, T. Kuila, T.X.H. Nguyen, N.H. Kim, K.T. Lau, J.H. Lee, 2011, Polymer membranes for high temperature proton exchange membrane fuel cell: Recent advances and challenges, Progress in Polymer Science 36:

813-843.
