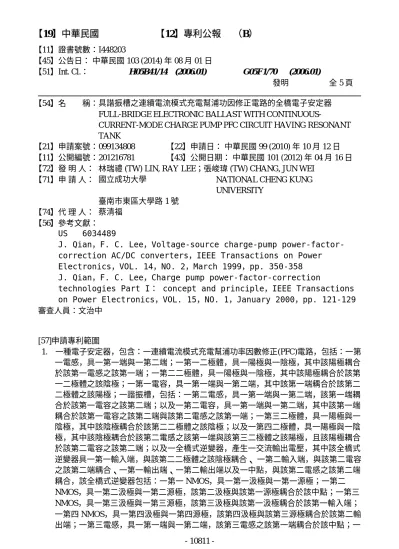

【11】證書號數：I448203
【45】公告日： 中華民國 103 (2014) 年 08 月 01 日
【51】Int. Cl.： H05B41/14 (2006.01) G05F1/70 (2006.01)
發明 全 5 頁 【54】名 稱：具諧振槽之連續電流模式充電幫浦功因修正電路的全橋電子安定器
FULL-BRIDGE ELECTRONIC BALLAST WITH
CONTINUOUS-CURRENT-MODE CHARGE PUMP PFC CIRCUIT HAVING RESONANT TANK
【21】申請案號：099134808 【22】申請日： 中華民國 99 (2010) 年 10 月 12 日 【11】公開編號：201216781 【43】公開日期： 中華民國 101 (2012) 年 04 月 16 日 【72】發 明 人： 林瑞禮 (TW) LIN, RAY LEE；張峻瑋 (TW) CHANG, JUN WEI
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號 【74】代 理 人： 蔡清福
【56】參考文獻： US 6034489
J. Qian，F. C. Lee，Voltage-source charge-pump power-factor-correction AC/DC converters，IEEE Transactions on Power Electronics，VOL. 14，NO. 2，March 1999，pp. 350-358 J. Qian，F. C. Lee，Charge pump power-factor-correction
technologies Part I： concept and principle，IEEE Transactions on Power Electronics，VOL. 15，NO. 1，January 2000，pp. 121-129 審查人員：文治中 [57]申請專利範圍 1. 一種電子安定器，包含：一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：一第 一電感，具一第一端與一第二端；一第一二極體，具一陽極與一陰極，其中該陽極耦合 於該第一電感之該第一端；一第二二極體，具一陽極與一陰極，其中該陽極耦合於該第 一二極體之該陰極；一第一電容，具一第一端與一第二端，其中該第一端耦合於該第二 二極體之該陽極；一諧振槽，包括：一第二電感，具一第一端與一第二端，該第一端耦 合於該第一電容之該第二端；以及一第二電容，具一第一端與一第二端，其中該第一端 耦合於該第一電容之該第二端與該第二電感之該第一端；一第三二極體，具一陽極與一 陰極，其中該陰極耦合於該第二二極體之該陰極；以及一第四二極體，具一陽極與一陰 極，其中該陰極耦合於該第二電感之該第一端與該第三二極體之該陽極，且該陽極耦合 於該第二電容之該第二端；以及一全橋式逆變器，產生一交流輸出電壓，其中該全橋式 逆變器具一第一輸入端，與該第二二極體之該陰極耦合、 一第二輸入端，與該第二電容 之該第二端耦合、一第一輸出端、一第二輸出端以及一中點，與該第二電感之該第二端 耦合，該全橋式逆變器包括：一第一 NMOS，具一第一汲極與一第一源極；一第二 NMOS，具一第二汲極與一第二源極，該第二汲極與該第一源極耦合於該中點；一第三 NMOS，具一第三汲極與一第三源極，該第三汲極與該第一汲極耦合於該第一輸入端； 一第四 NMOS，具一第四汲極與一第四源極，該第四汲極與該第三源極耦合於該第二輸
第四電容，具一第一端與一第二端，該第四電容之該第一端耦合於該第三電感之該第二 端，該第四電容之該第二端耦合於該第一輸出端。 2. 如申請專利範圍第 1 項所述之安定器，更包括一接收一交流輸入電壓之濾波電路，以及 一耦合於該濾波電路之整流電路，該第一電感之該第二端與該第二電容之該第二端耦合 於該整流電路。 3. 一種電子安定器，包含：一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：一第 一電感，具一第一端與一第二端； 一第一二極體，具一陽極與一陰極，其中該陽極耦合 於該第一電感之該第一端；一第二二極體，具一陽極與一陰極，其中該陽極耦合於該第 一二極體之該陰極；一第一電容，具一第一端與一第二端，其中該第一端耦合於該第二 二極體之該陽極；以及一諧振槽，包括：一第二電感，具一第一端與一第二端，該第一 端耦合於該第一電容之該第二端；以及一第二電容，具一第一端與一第二端，其中該第 一端耦合於該第一電容之該第二端與該第二電感之該第一端；以及一全橋式逆變器，產 生一交流輸出電壓，其中該全橋式逆變器具一第一輸入端，與該第二二極體之該陰極耦 合、一第二輸入端，與該第二電容之該第二端耦合、一第一輸出端、一第二輸出端以及 一中點，與該第二電感之該第二端耦合，該全橋式逆變器包括：一第一 NMOS，具一第 一汲極與一第一源極；一第二 NMOS，具一第二汲極與一第二源極，該第二汲極與該第 一源極耦合於該中點；一第三 NMOS，具一第三汲極與一第三源極，該第三汲極與該第 一汲極耦合於該第一輸入端；一第四 NMOS，具一第四汲極與一第四源極，該第 四汲極 與該第三源極耦合於該第二輸出端；一第三電感，具一第一端與一第二端，該第三電感 之該第一端耦合於該中點；一第四電容，具一第一端與一第二端，該第四電容之該第一 端耦合於該第三電感之該第二端，該第四電容之該第二端耦合於該第一輸出端。 4. 如申請專利範圍第 3 項所述之安定器，更包括一第三與一第四二極體，該第三與該第四 二極體各具一陽極與一陰極，該第三二極體之該陰極耦合於該第二二極體之該陰極，該 第四二極體之該陰極耦合於該第二電感之該第一端與該第三二極體之該陽極，且該第四 二極體之該陽極耦合於該第二電容之該第二端。 5. 如申請專利範圍第 4 項所述之安定器，更包括一接收一交流輸入電壓之濾波電路，一第 三電容以及一耦合於該濾波電路之整流電路，該第一電感之該第二端與該第二電容之該 第二端耦合於該整流電路，且該第三電容並聯電連接於該全橋式逆變器之該第一與該第 二輸入端。 6. 如申請專利範圍第 5 項所述之安定器，其中該第三電容為一輸出電容。 7. 一種電子安定器，包含：一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：一第 一電感，具一第一端與一第二端； 一第一二極體，具一陽極與一陰極，其中該陽極耦合 於該第一電感之該第一端；一第二二極體，具一陽極與一陰極，其中該陽極耦合於該第 一二極體之該陰極；一第一電容，具一第一端與一第二端，其中該第一端耦合於該第二 二極體之該陽極；一第三二極體，具一陽極與一陰極，其中該陰極耦合於該第二二極體 之該陰極；以及一第四二極體，具一陽極與一陰極，該陰極耦合於該第三二極體之該陽 極；以及一全橋式逆變器，產生一交流輸出電壓，其中該全橋式逆變器具一第一輸入 端，與該第二二極體之該陰極耦合、一第二輸入端，與該第四二極體之該陽極耦合、一 第一輸出端、一第二輸出端以及一中點，該全橋式逆變器包括：一第一 NMOS，具一第 一汲極與一第一源極；一第二 NMOS，具一第二汲極與一第二源極，該第二汲極與該第 一源極耦合於該中點；一第三 NMOS，具一第三汲極與一第三源極，該第三汲極與該第 一汲極耦合於該第一輸入端；一第四 NMOS，具一第四汲極與一第四源極，該第四汲極 與該第三源極耦合於該第二輸出端；一第三電感，具一第一端與一第二端，該第三電感 10812
-之該第一端耦合於該中點；一第四電容，具一第一端與一第二端，該第四電容之該第一 端耦合於該第三電感之該第二端，該第四電容之該第二端耦合於該第一輸出端。 8. 如申請專利範圍第 7 項所述之安定器，更包括一諧振槽，且該諧振槽包括：一第二電 感，具一第一端與一第二端，該第一端耦合於該第一電容之該第二端與該第四二極體之 該陰極，該第二端耦合於該中點；以及一第二電容，具一第一端與一第二端，其中該第 一端耦合於該第一電容之該第二端與該第二電感之該第一端，且該第二端耦合於該第四 二極體之該陽極。 9. 如申請專利範圍第 8 項所述之安定器，更包括一接收一交流輸入電壓之濾波電路，以及 一耦合於該濾波電路之整流電路，該第一電感之該第二端與該第二電容之該第二端耦合 於該整流電路。 圖式簡單說明 第一圖：其係顯示一習知之兩級式電子安定器之電路圖；第二圖：其係顯示一習知之具 不連續電流模式充電幫浦功因修正電路的半橋式電子安定器之電路圖；第三圖：其係顯示一 習知之連續電流模式之電壓源充電幫浦功率因數修正電路的等效電路之電路圖；第四圖：其 係顯示一習知之連續電流模式之電流源充電幫浦功率因數修正電路的等效電路之電路圖；以 及第五圖：其係顯示一依據本發明構想之較佳實施例的具諧振槽之連續電流模式之電壓源充 電幫浦功率因數修正的全橋式電子安定器之電路圖。
