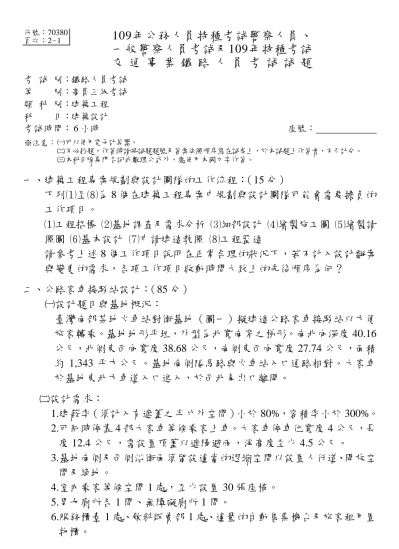

109年公務人員特種考試警察人員、
一般警察人員考試及109年特種考試 交 通 事 業 鐵 路 人 員 考 試 試 題
考 試 別：鐵路人員考試 等 別：高員三級考試 類 科 別：建築工程 科 目：建築設計
考試時間： 6 小時 座號：
※注意：可以使用電子計算器。
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
本科目除專門名詞或數理公式外，應使用本國文字作答。
代號：70380 頁次：2－1
一、建築工程專案規劃與設計團隊的工作流程： （15 分）
下列⑴至⑻為 8 個在建築工程專案中規劃與設計團隊可能會需要擔負的 工作項目。
⑴工程招標 ⑵基地調查及需求分析 ⑶細部設計 ⑷繪製施工圖 ⑸繪製請 照圖 ⑹基本設計 ⑺申請建造執照 ⑻工程監造
請參考上述 8 個工作項目說明在正常合理的狀況下，若不計入設計翻案 與變更的需求，各項工作項目啟動時間大致上的先後順序為何？
二、公路客車接駁站設計：（85 分）
設計題目與基地概況：
臺灣南部某地火車站對街基地（圖一）擬建造公路客車接駁站以方便 旅客轉乘。基地地形平坦，外型為北寬南窄之梯形。南北向深度 40.16 公尺，北側東西向寬度 38.68 公尺，南側東西向寬度 27.74 公尺，面積 約 1,343 平方公尺。基地南側隔馬路與火車站入口通路相對。大客車 於基地東北方車道入口進入，於西北角出口離開。
設計需求：
1.建蔽率（須計入有遮蓋之半戶外空間）小於 80%，容積率小於 300%。
2.可同時停靠 4 部大客車等候乘客上車。大客車停車位寬度 4 公尺，長 度 12.4 公尺，需設置頂蓋以遮陽避雨，淨高度至少 4.5 公尺。
3.基地南側及西側沿街面須留設適當的退縮空間以設置人行道、開放空 間及綠地。
4.室內乘客等候空間 1 處，至少設置 30 張座椅。
5.男女廁所各 1 間、無障礙廁所 1 間。
6.服務櫃臺 1 處、飲料販賣部 1 處、適量的自動售票機台及旅客租用置
物櫃。
代號：70380 頁次：2－2
評分項目：
1.依適當的比例繪製平立剖面圖以表達室內外空間、結構、外牆、隔間 及家具配置，並標註比例尺、北向以及重要的尺寸。能表現具體造型 之透視圖非必須，但可為加分選項。無須繪製設計概念圖，除建築平 立剖面及透視圖之外，其餘圖面不予計分。
2.依據所提之設計方案估算建蔽率及容積率，列出室內空間、半戶外空 間，以及戶外空間所占面積。
3.妥善處理外部空間，包括沿街面退縮、人行道、綠地及開放空間的設 置，並於圖面表達出植栽及鋪面類型。
4.掌握適當的空間尺度，能滿足前述 6 項設計需求，具備良好的動線與 環境品質。
單位: 公分
基地
火車站
