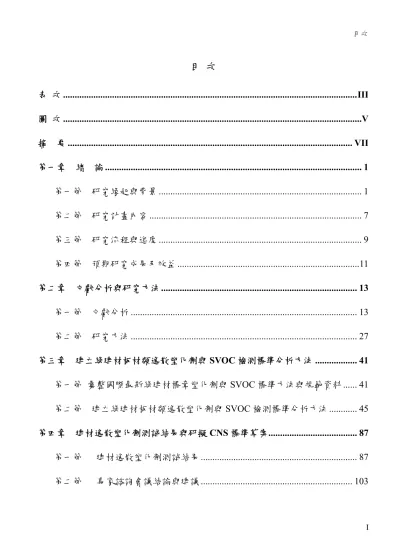

目次
目 次
表
次 ... III
圖
次 ...V
摘
要 ... VII
第一章
緒 論 ... 1
第一節 研究緣起與背景 ... 1
第二節 研究計畫內容 ... 7
第三節 研究流程與進度 ... 9
第四節 預期研究成果及效益 ... 11
第二章
文獻分析與研究方法 ... 13
第一節 文獻分析 ... 13
第二節 研究方法 ... 27
第三章
建立綠建材板材類逸散塑化劑與 SVOC 檢測標準分析方法 ... 41
第一節 彙整國際最新綠建材標章塑化劑與 SVOC 標準方法與規範資料 ... 41
第二節 建立綠建材板材類逸散塑化劑與 SVOC 檢測標準分析方法 ... 45
第四章
建材逸散塑化劑測試結果與研擬 CNS 標準草案 ... 87
第一節 建材逸散塑化劑測試結果 ... 87
第二節 專家諮詢會議結論與建議 ... 103
第三節 研擬 CNS 國家標準草案 ... 112
第五章
結論與建議 ... 137
第一節 結論 ... 137
第二節 建議 ... 138
附錄一
期初審查意見與回應 ... 141
附錄二
期中審查意見與回應 ... 143
附錄三
期末審查意見與回應 ... 147
附錄四
ISO 16000-31 標準方法 ... 151
參考文獻
... 181
表次
表 次
表1-1 國際建材標章評定系統項目(列舉) ... 5
表2-1 德國建築產品健康評價委員會(AgBB)建材逸散評估基準 ... 16
表2-2 法國國家食品、環境暨勞動衛生署建材逸散分級標示系統 ... 17
表2-3 UL/Green Guard AgBB +認證計畫 ... 18
表2-4 行政院環保署對塑化劑列毒性化學物質管制 ... 19 表2-5 行政院衛福部公告塑化劑每人每日耐受量 ... 20 表2-6 塑化劑相關檢測標準方法 ... 20 表2-7 國內住家塑化劑於灰塵中採集濃度調查結果 ... 22 表2-8 室內建材逸散塑化劑與其 SVOC 溫度變化 ... 25 表2-9 不同建材逸散測試系統 ... 25 表2-10 國內塑化劑相關論文(列舉) ... 26 表2-11 建材逸散微型容器檢測系統 ... 38 表3-1 國際最新健康綠建材標章塑化劑與 SVOC 標準方法與規範資料 ... 41 表3-4 ISO 16000-33，室內空氣－第 33 部：以 GC/MS 檢測鄰苯二甲酸酯類方法 . 45 表3-5 ISO 16000-33 以 GC/MS 建立鄰苯二甲酸酯類檢量線 ... 80 表3-6 Florisil®溶劑萃取法檢測建材逸散鄰苯二甲酸酯類標準方法 ... 84 表4-1 抽樣綠建材標章產品與非綠建材標章產品進行塑化劑逸散測試 ... 87 表4-2 綠建材標章產品 GB1 塑化劑測試 ... 89 表4-3 綠建材標章產品 GB3 塑化劑測試 ... 91 表4-4 綠建材標章產品 GB3 塑化劑測試 ... 93 表4-5 非綠建材標章產品 S1 塑化劑測試 ... 95 表4-6 非綠建材標章產品 S2 塑化劑測試 ... 98 表4-7 非綠建材標章產品 S3 塑化劑測試 ... 100 表4-8 第一次專家諮詢會議 ... 104 表4-9 第一次專家諮詢會議內容 ... 105 表4-10 第二次專家諮詢會議 ... 107 表4-11 第二次專家諮詢會議會議內容 ... 109
圖次
圖 次
圖1-1 塑化劑與半揮發性有機化合物(SVOC)之室內污染傳遞暴露途徑 ... 2 圖1-2 綠建材標章數量 ... 6 圖1-3 綠建材種類比例 ... 6 圖2-1 歐盟建材逸散新測試標準 (CEN/TS 16516) ... 14 圖2-2 歐盟各國綠建材標章使用 CEN/TS 16516 逸散管制 ... 15 圖2-3 法國國家食品、環境暨勞動衛生署建材逸散分級標示系統 ... 17 圖2-4 UL/Green Guard 北美標章建材逸散分級驗證制度標章產品 ... 18 圖2-5 建材逸散塑化劑暴露評估 ... 21 圖2-6 地板建材逸散塑化劑(SVOCs-PAEs)(DINP)暴露評估 ... 23 圖2-7 室內環境 SVOCs-PAEs 於氣態及懸浮微粒中濃度變化 ... 23 圖2-8 室內環境溫度與濕度變化對 SVOCs-PAEs 濃度變化 ... 24 圖2-9 空氣污染物單室質量平衡模型示意 ... 29 圖2-10 質量平衡系統圖 ... 30 圖2-11 微型容器-試驗第一步圖例 ... 33 圖2-12 微型容器-試驗第二步圖例 ... 34摘要
摘 要
關鍵詞：綠建材標章、塑化劑、半揮發性有機化合物、室內空氣品質、建材逸散 一 、 研 究 緣 起 臺灣位處亞熱帶與熱帶氣候條件，室內常處於高溫高濕環境或空調密閉環境 中，加上臺灣室內裝修材料常使用「含塑化劑之塑膠類製品」於牆板、天花板、地板 等構造使用，室內易受到物理環境變化與添加塑化劑物質而逸散管制之毒性化學物 質，造成室內健康危害等問題，我國自 2004 年開始「綠建材標章」受理「健康綠建 材標章」，以「甲醛」與「TVOC」（6 種物質），為優先管制項目，並逐步提升至「E1,E2,E3 逸散分級制度」，並配合行政院環保署「室內空氣品質基準」，將 TVOC 由 6 種擴大增 加至 12 種物質，目前隨著「國際綠建材標章」與「國際標準」之趨勢，建材添加塑 化劑等物質種類繁多，皆屬「半揮發性有機化合物」(Semi-Volatile Organic Compounds, SVOC)，亦為國際間廣泛關注之長期影響有機污染物，國際間逐步管制 與禁用，例如美國 GreenGuard、德國藍天使等建材標章，亦將塑化劑與 SVOC(碳十六 C16-碳二十二 C22 等物質)納入管理。 本研究擬參考國際標準(ISO 標準)如「ISO 16000-33：以 GC/MS 偵測鄰苯二甲 酸酯類標準方法」(2017 年公告)與「ISO 16000-31：有機磷化合物的阻燃劑和塑化劑 的測量 - 磷酸酯」(2014 年公告)等，採用既有 Tenax-TA 吸附方法與 ISO 標準新式 Florisil 採樣分析方法比對差異，以「臺灣在地氣候特性」進行建材逸散塑化劑與 SVOC 指標污染物檢測標準流程 SOP 建置，透過檢測建材逸散添加塑化劑物質與 SVOC 物質方式，建立 ISO 16000-33 標準於建材塑化劑與 SVOC 污染物檢測方法，提供未來 建材標準、產品管制、標章評定，建構基礎資料作為未來 Ai 智慧感測數據參考資料 庫，並帶動低碳綠建築循環健康產業發展。二 、 研 究 方 法 及 過 程
16000-33：以 GC/MS 偵測鄰苯二甲酸酯類標準方法」及「CNS 16000-25 室內空氣－第 25 部：建築產品逸散半揮發性有機化合物之測定-微型容器法」為實驗方式，接續前 期相關研究計畫：內政部建研所 107 年協辦計畫(建材塑化劑逸散量評估方法之研 究)、綠建材標章制度、小尺寸建材逸散研究、全尺寸建材之標準測試方法、建材 ISO 標準之可行性分析、全尺寸建材於本土氣候試驗條件下揮發性有機物質逸散變化等研 究方法(ASTM D5116-03、ISO 16000、CNS 16000)及室內空氣品質檢測方法 (NIEA-A715.14B、NIEA-A714.11C、NIEA- A705.11C)進行分析比對討論，建構綠建材 之逸散塑化劑與 SVOCs 檢測技術，藉以完成小尺寸建材「逸散塑化劑與 SVOCs 物質之 測試」，回饋擬定綠建材標章塑化劑逸散量檢測方法與 SVOCs 評定基準與後市場查核 檢驗之參考。 三 、 重 要 發 現 (一).國際間積極對「塑化劑」物質管制以外，對於健康危害與日俱增之「半揮發性 有機化合物,Semi-Volatile Organic Compounds,SVOCs」，目前國際綠建材標章，歐 盟委員會(European Commission)訂定「歐盟統一測試標準」，公告「歐盟建材毒物逸 散檢測新標準」 (CEN/TS 16516)，其中對於「塑化劑」與「半揮發型有機化合物」(SVOCs) 詳細規範其指標污染物質、測試方法及逸散標準，逐漸帶動國際綠建材標章將「塑化 劑」與「總半揮發有機化合物,TSVOC」作為檢測評定必要項目，並設定相關建材評 估基準。 (二).本研究參考「ISO 16000-33：以 GC/MS 偵測鄰苯二甲酸酯類標準方法」之標準分 析方法，建立建材塑化劑與半揮發性有機化合物 SVOCs 檢測方法，可與國際建材檢測 水準同步一致。 (三).依據 ISO 16000-33 建構之標準新式 Florisil 矽酸鎂採樣分析方法，可對不同板 材類建材檢測塑化劑與 SVOCs 之能力，其檢測分析以 GC/MS 儀器分析方法可達 100 ppb 之偵測極限，研究再加以採用 LC/MS MS 儀器分析方法可達 2 ppb 之偵測極限，其 Florisil 矽酸鎂採樣分析方式可應用至實驗分析與檢測。
摘要 (四).透過文獻與實驗分析，以綠建材標章資料庫，選取「板材類」之綠建材標章產品 與非綠建材標章產品各 3 件，包括綠建材標章板材類產品(再生類塑橡膠地板材、健 康類塑膠仿木地板、再生類塑橡膠地板材)與非綠建材標章產品(PVC 地磚/地板、塑膠 卡扣地板、複合地板外表面覆地毯)，進行「逸散測試」(塑化劑 9 種類與 SVOCs 逸散 檢測)，所測 3 種綠建材標章板材類產品逸散 DEHP 等物質，若以綠建材通則限制性物 質塑化劑含量基準 0.1%(1000 ppm)評量，皆符合通則評定基準。然而，2 種非綠建材 產品(PVC 地磚/地板、複合地板外表面覆地毯)，則顯示其塑化劑含量介於 2.97％-11.6 ％(2,970ppm-11,600ppm)，皆高於評定標準甚多，影響健康安全。若以 ISO 16000-25,33 逸散法檢測分析，6 件塑橡膠類板材建材皆有「塑化劑」物質逸散，其 逸散濃度介於 0.97-804 μg/m3 ，逸散濃度受到板材「厚度差異」與「表面覆材」 影 響逸散變化甚多。考量板材類檢測逸散塑化劑與 SVOC 之標準方法，不同厚度之板材 分別計算其「厚度」進行換算，例如，以「單位厚度」、「厚度面積計算」等方式增加 評估。 (五).研究完成 ISO 16000-31 研擬「有機磷化合物的阻燃劑和塑化劑試驗法 - 磷酸酯」 CNS 標準草案，未來可提供分析建材阻燃劑物質之標準試驗方法參考應用。 四 、 主 要 建 議 事 項 建議一 符合國際綠建材標章與標準評定方法，提供<內政部綠建材標章解說與評估手冊>新增 「健康綠建材標章塑化劑與 SVOC 逸散量檢測方法」之參考，並可作為綠建材標章後 市場查核制度之檢測機制;立即可行建議 主辦機關：內政部 協辦機關：內政部建築研究所 本研究擬定「塑化劑與半揮發性有機化合物 SVOC 逸散檢測標準方法-板材類建材」， 係參考 CNS 16000-25 室內空氣－第 25 部：建築產品逸散半揮發性有機化合物之測定
-微型容器法，與 ISO 16000-33 室內空氣－第 33 部：以 GC/MS 檢測鄰苯二甲酸酯類 方法，建議我國綠建材標章在「塑化劑」與「半揮發性有機化合物,SVOC」部分，可 優先針對鄰苯二甲酸酯類(DMP、DEP、DBP、BBP、DEHP、DNOP、DINP、DIDP、DIBP 等 9 種塑化劑物質)逸散評估檢測，提供<內政部綠建材標章解說與評估手冊>新增「健康 綠建材標章塑化劑與 SVOC 逸散量檢測方法」之參考，並可作為綠建材標章後市場查 核制度之檢測機制，以利我國綠建材技術與國際同步，保障國人健康與安全。 建議二 ISO 16000-31 可研擬「有機磷化合物的阻燃劑和塑化劑試驗法 - 磷酸酯」為 CNS 國 家標準草案，作為 CNS 國家標準對建材產品阻燃劑檢測標準;立即可行建議 主辦機關：內政部建築研究所 協辦機關：內政部營建署 本研究參考 ISO 16000-31 室內空氣－第 31 部：建有機磷化合物的阻燃劑和塑化劑試 驗法 - 磷酸酯法，擬定為 CNS 國家標準草案，可成為建材產品阻燃劑檢測標準方法 之應用，作為室內裝修防火管理參考。
摘要
Abstract
This study is detection the phthalate. According to ISO 16000-33, setting up the testing method for SVOC and analyzing Taiwan green building materials. The study uses the “experimental research”, like the “ micro chamber for phthalate emission from building materials”. The research select those building materials which might be phthalate included. For example, green building materials like “carpet, recycled wood, and latex paint”, etc., and compare to the other building materials, research will be able to test the phthalate emission in micro chamber throughout those small size building materials above.
Comparing the result got from the test and the phthalate emission amount test, in that way could get to know the difference between those testing methods as well as to control phthalate affecting the indoor air quality.
According to CNS 16000-25 (part 25), setting up the testing method for SVOC and analyzing those existing green building materials are both included in the evaluation projects. This study uses the “experimental research”, like the “examining technology for plasticizer emission” to select those building materials which might be plasticizer included. For example, green building materials like “carpet, recycled wood, and latex paint”, etc., and none green building materials like carpet, floor tiles, latex paint, we will be able to test the plasticizer emission in small size containers throughout those small size building materials above. Comparing the result we got from the test and the plasticizer dissolution amount test, in that way we could get to know the difference between those two testing methods as well as to stop the SVOCs and plasticizer from affecting the interior air quality.
the study, only the recycled wood is plasticizer included. However, the test result shows those none green building materials are all plasticizer included. Therefore, this study used the “standard method for building materials’ plasticizer emission” to be the main testing method. It could control the health hazards of people effectively; meanwhile, it also can improve the environmental quality of the interior area.
(1) The CEN/TS 16516 which was set up by the European Commission is trying to make the plasticizer and TSVOC to be one of the must be tested items when we are choosing the building materials in the future.
(2) This study refers to ISO16000-33 (part 33); the determination of interior SVOCs, and its testing parameter, methods, evaluation items and criteria. Above all, we could establish the main testing methods for SVOC, and use it to cumulative the sample of building materials’ emission with homoeothermic stable dispersion and high-temperature desorption. It could be applied to standardize the plasticizer emission of building materials.
(3)Adding the system to test the building materials’ emission (testing method of small containers), we could test the specifications such as system’s performance, quality control, and uncertainty of the experimental system, and it can be confirmed according to standard specifications, which can increase the experimental detection capability.
第一章 緒論
第一章 緒 論
第一節 研究緣起與背景
壹、研究緣起
近年來全球暖化、氣候變遷與極端氣候加劇，所造成之環境變化與健康危害等 問題，已積極在「永續建築」(Sustainable Building)、「室內空氣」(Indoor Air) 及「健康建築」(Healthy Building)等國際重要會議與相關研究組織中廣泛討論， 並開始將「整合建築健康安全議題」納入跨國性政策制定與國際標準研議，包括世 界衛生組織(WHO)及國際標準組織(ISO)等著手制定「建築環境標準」，提出「室內空 氣標準」(ISO 16000 系列標準)、「室內空氣品質指引」(WHO indoor guidelines)、 「健康住宅」(WHO Guidelines for Healthy Housing)、「建材標章」(綠建材標章、 碳足跡標章)、「LCCM 生命週期碳減量」..等，其中「室內空氣品質」(Indoor Air Quality)於「建築環境」(Building Environment)中，所牽涉「如何降低人員健康 危害與風險」及「增加建築通風換氣之能源耗能」等問題，提出由「源頭污染管制」 (室內污染源控制)及「通風換氣稀釋」(最佳化通風換氣)等方式進行控管。國際相 關研究亦證實，室內空氣品質之良莠，會直接或間接對人體健康造成影響；一些常 見的呼吸道疾病、眼睛不適甚至神經系統方面的問題等，已被證實和室內空氣品質 有顯著的相關性。而近幾年國際最新研究，更針對「建築材料」中「塑化劑-屬半揮 發性有機化合物」(Semi-volatile organic compounds,SVOCs)物質進行「建材逸 散」、「產品含量」、「環境濃度」與「健康危害」等研究，尤其是「塑化劑」(屬 SVOCs) 中之「鄰苯二甲酸酯類」(Phthalate Esters,PAEs)其逸散至空氣環境、黏滯於固體 懸浮微粒及灰塵，飄散傳遞至室內環境中，亦藉由口眼、皮膚攝入、呼吸吸入等方 式進入體內，引起生殖性毒害、健康危害及誘發過敏氣喘等問題。 隨著現代住宅、節能建築的高氣密性（節能減碳）與通風換氣的不足，形成室 內化學污染物的累積，進而對人體健康造成危害。有效控制或去除室內化學污染物
惟建築產品多樣化，所含化學物質繁多，亦可能隨著室內裝修過程所使用建材逸散 到室內環境中，現階段國內外較多研究為建材逸散化學污染物對人體危害。 圖 1-1 塑化劑與半揮發性有機化合物(SVOC)之室內污染傳遞暴露途徑 (資料來源：東京工業大學，2016) 台灣「新建」及「既有」建築數量比例約為 3：97，在「新建建築物」部分， 目前正透過建築法令(例如，建築技術規則-綠建築專章)及綠建築標章等方式，以預 防設計的概念，有效解決新建建築的節能與健康問題。而佔有 97%龐大數量的「既 有建築物」，未來可以透過「都市更新與再活化」、「室內環境改善技術」及「綠建築 更新診斷與改造」等方式，解決大量既有建築的問題，重新以「循環材料之重建、 改建或修建」的方式進行，並可成為一項新興的服務產業，應用於發展「循環經濟-智慧綠建築」之基礎。 然而，根據世界衛生組織(WHO,1984)及台灣相關研究調查發現(蘇慧貞,2004)， 病態建築症候群(SBS)的發生，大多是在「新建或改建、修建、重新裝修」等階段， 台灣目前為數眾多的既有建築倘若大規模的更新改建，並繼續沿用老舊傳統方式執 行，勢必影響室內環境健康品質，造成更多的問題，如病建築症候群(SBS)、病住宅 症候(SHS)、建築關連症(BRI)及多重化學過敏症(MCS)等疾病的發生，嚴重影響使用 者的健康，間接增加醫療支出與能源資源消耗，因此，室內「健康綠建材」應用之 重要性，在國際相關建築議題已受到高度重視。
第一章 緒論 本計畫「塑化劑污染物檢測標準驗證研究-以板材類為主」，依內政部建築研究 所「創新循環綠建築環境科技計畫(二)」，檢視綠建材現行限制物質之「塑化劑」與 「限制物質」評定項目，探討目前標章管制與國外標章差異性，評估國內建築產品 是否有逸散塑化劑之健康危害風險，另依據 CNS 16000-25 室內空氣－第 25 部：建 立健康綠建材-塑化劑與半揮發性有機化合物 SVOC 檢測方法與 ISO 16000-33：以 GC/MS 偵測鄰苯二甲酸酯類標準方法」(2017 年公告)，分析現有綠建材可能存在上 述管制塑化劑與 SVOCs 納入評估項目之可行性，俾防止具毒性之 SVOCs 與塑化劑影 響室內空氣品質，且有效控制居住者之健康危害，獲得較佳的室內環境品質，維護 國人健康。
貳、研究背景
『綠建材標章方面』—自 2004 年 7 月「綠建材標章」正式受理申請，國內之建 材生產廠商及進口廠商也廣泛接受，並積極參與綠建材標章之申請，目前綠建材標 章應隨國際趨勢及產業需求發展之規範下，自 2012 年「塑化劑」產生之食安風暴下， 各部會積極對應塑化劑問題，因此，考量國際新規範趨勢及國內塑化劑管制，「塑化 劑污染物檢測標準驗證研究-以板材類為主」為當務之急，因此，加入本研究計畫重 要新參考標準「ISO 16000-33：以 GC/MS 偵測鄰苯二甲酸酯類標準方法」，更能全面 管控室內之材料產品健康性能，建立使用綠建材之效益分析及設計決策，提供國內 相關標章、制度之應用，以倍增產業發展。 『國際建材標章效益方面』—我國自 2004 年開始「綠建材標章」受理「低逸散 之健康綠建材標章」，以「甲醛」與「TVOC」（原 BTEX 6 種物質），為優先管制項目， 並逐步提升至「E1,E2,E3 逸散分級制度」，並配合行政院環保署「室內空氣品質基 準」，自 2015 年起將 TVOC 由 6 種擴大增加至 12 種物質(苯 Benzene、四氯化碳 Carbon tetrachloride、氯仿三氯甲烷 Chloroform、1,2-二氯苯 1,2-Dichlorobenzene、1,4-二氯苯 1,4-Dichlorobenzene、二氯甲烷 Dichloromethane、乙苯 Ethyl Benzene、 苯乙烯 Styrene、四氯乙烯 Tetrachloroethylene、三氯乙烯 Trichloroethylene、 甲苯 Toluene 及二甲苯（對、間、鄰）Xylenes 等十二種化合物)。而在「綠建材通則」之「限制性物質」部分，特別說明：「申請再生或高性能綠建材標章者，產品內 含 PVC 物質之建材，應比照 CNS 15138 進行鄰苯二甲酸酯類可塑劑(塑化劑)檢測， 總量不得超過 0.1%(重量比)」，其方法參考「CNS 15138-1 塑膠製品中鄰苯二甲酸 酯類 塑化劑試驗法－氣相層析質譜儀法」及「環檢所 NIEA T801.10B 塑膠中鄰苯二 甲酸酯類檢測方法－氣相層析質譜儀法」，將「塑膠樣品」經破碎至直徑約 2 mm 以 下後，以「溶劑萃取」並分析其「可塑劑(塑化劑)」含量。 然而，現今國際最新健康建材檢測方法與標準，已轉換至「逸散量」或「逸 散速率」作為「評估基準」，例如歐盟 CEN/TS 16516 標準「歐盟建材產品之危險物 質的釋放評估-逸散至室內空氣測定」，以「健康風險之最低人體效應濃度值」（lowest concentrations of interest, LCI）為統一基準，將「建材」之「塑化劑」(屬半 揮發型有機化合物,SVOC)其逸散量、逸散速率進行限制，以防止建材添加「可塑劑」 (塑化劑)或「阻燃劑」逸散至空氣中，除此更擴大管制至管制毒化物「半揮發性有 機化合物」(SVOC)，並將「SVOC 含量」與「SVOC 逸散量/逸散速率」作有效整合， 詳細規範其指標污染物質、測試方法及逸散標準，預定在 2020 年擴大實施至家具產 品，如同目前標章中「甲醛」物質之「含量」與「逸散速率」可「相互轉換與管制」。 我國國家標準已於 2016 年公告「CNS 16000-25 室內空氣－第 25 部：建築產品逸散 半揮發性有機化合物之測定-微型容器法」，並已於 2018 年由內政部建築研究所「107 年度創新低碳綠建築環境科技計畫(二)協同研究計畫-建材塑化劑逸散量評估方法 之研究」，於台南歸仁內政部建築研究所性能實驗中心 VOC 實驗室建置「微型容器法」 檢測設施與分析方式，作為「建材逸散塑化劑與 SVOC 之空氣採樣標準方法」。 本研究「塑化劑污染物檢測標準驗證研究-以板材類為主」進一步以上述 CNS 國 家標準、ISO 國際標準之方式，針對室內大面積裝修之「板材類建材」(牆板、天花 板、地板等)為主要對象，進行檢測塑化劑之逸散量(逸散速率、逸散濃度、表面採 集、黏滯灰塵採集等)分析，建立完整「塑化劑污染物檢測標準驗證」，可具體帶動 建材產業符合國際最新標準及循環產業之發展。
第一章 緒論 表 1-1 國際建材標章評定系統項目(列舉) 標章系統 評定基準與項目 歐盟建材逸散新測試標 準 CEN/TS 16516 測試 28 之 R=逸散濃度/最低人體效應濃度值(LCI)<1 AgBB 德國建築產品健 康評價委員會 限制物質 Day 3 (μg/m3 ) Day 28 (μg/m3 ) TVOC 總揮發性物質 10000 1000 歐盟第 1 類致癌物質及第 2 類致癌 物質 10 1 SVOC 半揮發性物質 - 100 R 比值＝ΣVOCs/LCI - 1 LCI 外尚未評估物質總和 - 100 AFSSET 法國建材逸散 分級標示 北美 UL/GreenGuard 標章 德國 GUT 標章 GuT, Environmental Quality Mark for Carpets
限制「地毯類建材」不得逸散 CFCs、殺蟲劑、不得含有致癌性物質(苯, 丁二烯, 氯乙烯, 醋酸乙烯酯及甲醛)等，其他逸散基準(甲苯 (50μg·m −3 ), 苯乙烯 (5μg·m−3 ), 4-乙烯基環己烯(2μg·m−3 ), -苯基環己烯 (20μg·m−3 ), TVOC (300μg·m−3 ),總多環芳香烴類(150μg·m−3 )、SVOC 半 揮發性有機化合物(30μg·m−3 )、限制臭氣及重金屬污染物質 德國藍天使標章 German Blue Angel Ecolabelling Scheme RAL-UZ 38 RAL-UZ 76 RAL-UZ 430 標章系統包括「地板類建材」、「家具」、「牆板」、「塗料」、「接著劑」等， 以產品整體生命週期評估，並控制 TVOC、甲醛、鹵化物、致癌毒性物質、 至突變畸形的物質等限制。 化合物 逸散標準μg‧m −3 1 天 28 天 甲醛 - 63 TVOC - 300 SVOC - 100 毒性化學物質 <1 1 (資料來源：本研究整理)
(資料來源：本研究整理) 目前國內獲得綠建材標章之產品數量比例統計結果(截至 2019 年 4 月止)，共計 有 2198 綠建材標章，以健康綠建材最高佔 76%(1683 件)，其次為高性能綠建材佔 15%(334 件)、再生綠建材佔 8%(167 件)及生態綠建材佔 1%(9 件) (圖 1-2 所示，圖 1-3 所示)，顯示所有綠建材標章中以獲得「健康綠建材標章」之產品範圍廣泛。另 從綠建材產品之分類分析得知，目前綠建材產品主要以牆壁類數量最大佔 31.6%， 其次為塗料類佔 31%、地板類佔 11%及透水磚類佔 7%，健康綠建材分級以 E2(佔 66 ％)最高。 圖 1-2 綠建材標章數量 (資料來源：財團法人台灣建築中心,2019) 圖 1-3 綠建材種類比例 (資料來源：財團法人台灣建築中心,2019)
第一章 緒論
第二節 研究計畫內容
本研究參考「歐盟共用標準 CEN/TS 16516」，在建材逸散管制上，特別將「鄰 苯二甲酸酯類」(Phthalate Esters,PAEs)(塑化劑)等「半揮發性有機化合物」(SVOCs) 納入「強制管制」。當主要作為建材做為「增塑劑」（塑化劑）使用之「半揮發性有 機化合物」(SVOCs)，因環境因子改變而逸散至空氣中，容易黏滯於室內建材表面或 極細固體懸浮微粒(particulate matter,PM)，隨各種流佈途徑傳遞污染，造成長久 室內空氣污染來源，其部分化合物更具生殖毒性、致癌性危害及誘發過敏氣喘等問 題，長期影響居住人員健康危害，並易產生環境賀爾蒙污染等問題。目前歐盟管制 之「鄰苯二甲酸酯類」(Phthalate Esters,PAEs)(塑化劑)等「半揮發性有機化合物」 (SVOCs)，在產品含量(重量)管制上，是以「DEHP(鄰苯二甲酸二(2-乙基己基)酯)、 DBP(鄰苯二甲酸二丁酯)、DMP(鄰苯二甲酸二甲酯)、BBP(鄰苯二甲酸丁基苯甲酯)、 DINP(鄰苯二甲酸二異壬酯)、DIDP(鄰苯二甲酸二異癸酯)、DEP(鄰苯二甲酸二乙 酯)、DNOP(鄰苯二甲酸二辛酯)」為指標污染物，藉以降低人體攝入或吸入過量「鄰 苯二甲酸酯類」物質，其總鄰苯二甲酸酯類以不超過 0.1%重量為原則。 內政部於 2004 年實施「綠建材標章」制度，並配於 101 年 07 月 01 日實施之「建 築技術規則」規定「綠建材室內面積使用比例需達 45%以上」，並預計實施提高「綠 建材室內面積使用比例需達 60%以上」，並在源頭管制上透過「綠建材標章」、「環保 標章」與「CNS 國家標準」之管理，有效降低室內空氣污染物濃。而行政院環境保 護署之「室內空氣品質管理法」已於民國 100 年 11 月 08 日經立法院三讀通過，並 於民國 101 年 11 月 23 日正式實施，公告「室內空氣品質管理法施行細則」、「室內 空氣品質標準」、「室內空氣品質維護管理專責人員設置管理辦法」、「室內空氣品檢 驗測定管理辦法」及「違反室內空氣品質管理法罰鍰額度裁罰準則」等 5 項相關法 規，配合「室內空氣品質管理法」同步施行。另一方面「環境荷爾蒙管理計畫」與 「相關產品塑化劑限制基準」之政策推動，亦是強調「鄰苯二甲酸酯類」(Phthalate Esters,PAEs)(塑化劑)等「半揮發性有機化合物」(SVOCs)」之管制必要性，而在「CNS 國家標準 16000-25」(建材逸散半揮發性有機化合物測定-微型容器法)於 2015 年公因此，本研究「塑化劑污染物檢測標準驗證研究-以板材類為主」，今年度透過 參考「ISO 16000-33，室內空氣－第 33 部：以 GC/MS 檢測鄰苯二甲酸酯類方法」， 與去年實驗室已建置完成之「微型容器法」結合，強化檢測建材逸散「塑化劑」之 不同暴露途徑「直接逸散空氣(吸入)、黏滯灰塵微粒(攝入)、材料表面逸散(皮膚吸 收)」，建構「檢測鄰苯二甲酸酯類標準方法」(範圍可包含建材逸散至空氣、灰塵與 建材表面採集等檢測分析方式)，並參酌 ISO 16000-31 研擬「有機磷化合物的阻燃 劑和塑化劑試驗法-磷酸酯」CNS 標準草案。可協助上述國內政策推動，提供國內建 築室內裝修與室內空氣品質管理之設計改善使用及台灣建材產業技術提昇之應用， 維護國人健康安全。 本研究計畫內容如下： 1.彙整國際建材標準與綠建材標章中，管制塑化劑與 SVOC 指標污染物項目規範 與基準、檢測方法等資料，作為建材逸散塑化劑檢測之參考。 2.參考 ISO 16000-33 室內空氣－第 33 部：以 GC/MS 檢測鄰苯二甲酸酯類方法， 於「內政部建築研究所之性能實驗中心(歸仁)」建構「檢測鄰苯二甲酸酯類 標準方法」(範圍可包含建材逸散至空氣、灰塵與建材表面採集等檢測分析 方式)。 3.抽樣「綠建材標章產品」與「非綠建材標章產品」共選取 3 件於「內政部建 築研究所之性能實驗中心(歸仁)」，進行「測試」(塑化劑與半揮發性有機化 合物 SVOC 逸散檢測)，並具體分析逸散濃度與面積速率。 4.召開 2 次專家諮詢會議，邀請產官學研專家學者代表與會，擬定「塑化劑與 半揮發性有機化合物 SVOC 逸散檢測標準方法-板材類建材」於建材檢測應 用。 5.參酌 ISO 16000-31 研擬「有機磷化合物的阻燃劑和塑化劑試驗法 - 磷酸酯」 CNS 標準草案。
第一章 緒論
第三節 研究流程與進度
壹、研究流程
不符合 不符合 符合 彙整分析國內、外相關綠建材之評定資料 彙整國內、外建材之塑化劑檢測與評定資料 創新循環綠建築環境科技計畫(二) 塑化劑污染物檢測標準驗證研究-以板材類為主 參考ISO 16000-33,25,31 標準與相關方法 建材逸散塑化劑之檢測 標準方法 採樣原則擬定 調查健康綠建材 板材類產品項目 塑化劑與SVOCs 檢測方法 健康綠建材標章塑化劑逸 散量評估方法 有機磷化合物的阻燃劑和 塑化劑試驗法-磷酸酯標準 舉辦專家諮詢會議 進行試驗樣本採樣 進行塑化劑與 SVOCs 質量分析 檢測鄰苯二甲酸脂類 與磷酸酯標準方法 塑化劑與SVOCs 評定項目內容 檢測數據比對分析 評估驗證 確認建材塑化劑逸散檢測方法-板材類建材 有機磷化合物的阻燃劑和塑化劑試驗法-磷酸酯 CNS 標準草案 結論與建議 期末報告書貳、研究進度
月 工作項目 第 1 個 月 第 2 個 月 第 3 個 月 第 4 個 月 第 5 個 月 第 6 個 月 第 7 個 月 第 8 個 月 第 9 個 月 第 10 個 月 備 註 彙整分析國外相關塑化劑及綠 建材標章評定項目及內容等文 獻 比較國內、外建材逸散塑化劑性 能評定項目分析調查分析 調查各類健康綠建材產品使用 及產品分析 建構 ISO 16000-33標準檢測方 法 進行板材類建材塑化劑逸散試 驗分析與試驗( 3 件) 檢測數據比對分析 提出建材塑化劑與 SVOC 逸散 量評估方法 舉辦塑化劑逸散量評估方法與 基準草案2 場專家工作會議 ◎ ◎ 參酌ISO 16000-31 研擬「有機磷 化合物的阻燃劑和塑化劑試驗 法-磷酸酯」CNS 標準草案 整理與修正報告書印製 期中期末報告 ◎ ◎ 預 定 進 度 ( 累 積 數 ) 10﹪ 20﹪ 30﹪ 50﹪ 60﹪ 70﹪ 80﹪ 90﹪ 95﹪ 1 0 0 ﹪第一章 緒論
第四節 預期研究成果及效益
本研究計畫目的藉由「塑化劑污染物檢測標準驗證研究-以板材類為主」，以綠 建材標章之健康性能訴求，降低室內污染物濃度，維護維護居民健康室內環境，提 升帶動國內建築、建材製造產業之新趨勢，鼓勵產業界以健康、多元化設計理念作 為永續健康建築為目標，達到健康及永續目的，減輕對地球環境的衝擊與資源之浪 費。 透過彙整核發之綠建材標章，評估建材成分是否含綠建材標章管制之塑化劑與 半揮發性有機物質 SVOCs，並考量我國室內空氣品質管理法管制之塑化劑與半揮發 性有機化合物 SVOCs 種類，研提建材塑化劑逸散量評估方法可行性。配合內政部建 築研究所性能實驗中心之檢測服務，並協助建立建材塑化劑逸散量評估方法檢測技 術，期透過「綠建材標章」與相關性能，俾提昇國人居家環境及健康。 本研究計畫預期成果如下： 1. 提出國際綠建材標章與建材標準規範最新趨勢，與我國健康綠建材標章評定 方法與基準之差異。 2. 完成建構「ISO 16000-33 塑化劑檢測方法」於「內政部建築研究所之性能 實驗中心(歸仁)」。 3. 完成抽樣「綠建材標章產品」與「非綠建材標章產品」共選取 3 件於「內政 部建築研究所之性能實驗中心(歸仁)」，進行「測試」(塑化劑與半揮發性有 機化合物 SVOC 逸散檢測)，藉以了解建材產品其塑化劑與 SVOC 物質之「逸 散速率與濃度」，瞭解市售產品現況，檢測資料庫未來可應用至 Ai 智慧感測 數據參考資料庫，並帶動低碳綠建築循環健康產業發展。 4. 提出「建材塑化劑與 SVOC 檢測評估方法」予「綠建材標章制度」參考應用。 5. 提出「有機磷化合物的阻燃劑和塑化劑試驗法 - 磷酸酯」CNS 標準草案。本研究計畫預期貢獻： 1.短期貢獻：提供台灣綠建材之塑化劑逸散檢測評定，透過調查建材含有塑化 劑及其他 SVOCs 之可能性並進行建材逸散性能試驗，提高國內健康綠建材之 健康性能基礎資料，進一步擬定綠建材評定基準及認定範圍，有助國內相關 建材法規之增訂，提升綠建材標章制度擴大評定。 2.中期貢獻：俾內政部建築研究所所規劃「綠建材標章」之修訂及推廣。 3.長期貢獻：促進國內營建材料相關產業，以人本健康及邁向多元化技術，提 升國際市場競爭力及產品差異化，擴大優質建材之引入。
第二章 文獻分析與研究方法
第二章 文獻分析與研究方法
第一節 文獻分析
壹、國際綠建材逸散污染物管制新標準規範
國際針建材逸散 VOC 揮發性有機物質與 SVOC 半揮發性有機化合物有新的整合新 趨勢，主要是由「室內空氣品質」及「人員健康風險」進行評估與管制，在歐盟地 區(EU)早期由北歐丹麥、芬蘭提出「建材逸散管制」，而德國亦同時限制塗料類建材 揮發性有機物質含量，並進行廣泛建材逸散測試與理論研究，著重在建材逸散管制 與室內空氣污染物濃度降低。近年來因 ISO 16000 及 16814 之標準之頒佈，由德國 AgBB 研擬，歐盟(EU)2013 年發佈「建材逸散新測試標準」(CEN/TS 16516)，更擴大 整合以「人體健康」及「人體舒適」兩面相進行管控，並逐漸建立整合作為歐洲各 國逸散測試標準與基準，為一亟重要之標準與基準。一、歐盟 EU-LCI 建材逸散管制標準擴大實施
2013 年歐盟執委會聯合研究中心（Joint Research Centre）與德國建築產品 健康評價委員會(AgBB)及其他歐盟成員國，共同研究發佈「建材逸散新測試標準」 (CEN/TS 16516)，主要是透過長期研究計畫「歐盟應用最低人體效應濃度值(LCI) 概念於建築材料逸散健康評估架構」(Harmonisation framework for health based evaluation of indoor emissions from construction products in the European Union using the EU-LCI concept)進行整合，作為未來歐盟各國建材健康逸散法 規管制基礎。
測 試 方 法 測 試 項 目 測 定 報 告 CEN/TS 16516 歐盟共用標準(2014公告) 歐盟建材產品之危險物質的釋放評估-逸散至室內空氣測定 歐盟應用：最低人體效應濃度值 (LCI)、半揮發性有機化合物(SVOC) 建材逸散方法 ISO 16000-9 VOCs分析方法 ISO 16000-6 室內空氣 曝露濃度 材料源頭 逸散管制 健康風險關聯疾病 建材樣本標準 ISO 16000-11 甲醛分析方法 ISO 16000-3 VOCs (C6-C16) SVOCs (C16-C22) 甲醛(HCHO) 歐盟CARC致癌 物質(1A、1B) 逸散速率 推估空氣濃度 TVOC 單一 VOCs TVOC TSVOC TSVOC R Value = Ci/LCI 圖 2-1 歐盟建材逸散新測試標準 (CEN/TS 16516) (資料來源：CEN/ TS 16516，2013)
VOC 與 SVOC 排放量測試標準於 2013 年發布（CEN/ TS 16516）。該標準已通過 了穩定的有效性驗證（CEN 2012）。對於油漆和塗料的穩定有效性驗證的重要發現是： 1.在現場濕式塗裝的產品會產生虛假的排放量增加，因為初始較高排放的部分 含量可能被吸附，並保留在測試箱的壁上，然後將在測試期間重新從測試箱 的壁上脫附，導致測試結果的增加。 2.這與典型的實際內牆不同，因為實際的室內牆面不會有很強的脫附性。 3.在實際測試開始前的幾天時間，在單獨測試箱中對新鮮待測試樣板進行預處 理可以解決這個問題。 4. 由於類似的原因，試樣在測試的整個過程中均必須保持放置在測試箱中。 在測試標準以 CEN 技術規範（CEN/TS 16516）發行後，目前多項產品標準都已 經進行了修訂，目的是包含 VOC 排放標準，如地板覆蓋物產品的 EN 14041 標準。這 些標準將不會重新定義測試方法，而是參照 CEN/TS 16516 執行，這意味着 CEN/TS
第二章 文獻分析與研究方法
16516 會被用於各種產品的具體標準，這個過程將在 2014 年開始執行。
圖 2-2 歐盟各國綠建材標章使用 CEN/TS 16516 逸散管制 (資料來源：本研究整理)
而其中德國建築產品健康評價委員會(AgBB)2000 年開始便進行「建材逸散 VOC 及 SVOC 之健康關連評價程序」(Health-related Evaluation Procedure for Volatile Organic Compounds Emissions (VOC and SVOC) from Building Products) 研究，並逐步落實於德國法令與相關標準中，AgBB 方法其中針對揮發性有機化合 物、半揮發性有機化合物（SVOC）總排放量的限制，以及超過 200 種單一揮發性有 機化合物的含量限制(附錄 2)。這類限制值被稱為最低人體效應濃度值（LCI），並 通過科學團隊按安全等級劃分出職業接觸限值，同時還考慮到更多的毒性資料（ECA 2013）。針對塗料，德國法規適用於地坪塗料和地板清漆，比利時的法規也計劃涵蓋
類似的監管。 表 2-1 德國建築產品健康評價委員會(AgBB)建材逸散評估基準 限制物質 Day 3 (μg/m3 ) Day 28 (μg/m3 ) TVOC 總揮發性物質 10000 1000 歐盟第 1 類致癌物質及第 2 類致 癌物質 10 1 SVOC 半揮發性物質 - 100 R 比值＝ΣVOCs/LCI - 1 LCI 外尚未評估物質總和 - 100 CEN/TS 16516 歐盟共用標準(2014公告) 歐盟建材產品之危險物質的釋放評估-逸散至室內空氣測定 測試條件 • 溫度 23±1℃、相對濕度 50% • 每小時換氣次數 0.25-1.5 次 (0.5 次/時) • 環控箱體積 最小20L <負荷率彈性調整：50％-200％> • 測試天數：3天、28天(依相關法令規定訂定) • 負荷率： (最大2.0 m2/m3) 牆壁材料 1.0 (m2/m3) 天花板、地板 0.4 (m2/m3) 門材料 0.05 (m2/m3)、填縫材 0.007 (m2/m3) 測試分析 測定報告：逸散速率的計算 參考模型空間濃度推估 負荷率： 牆壁材料 1.0 (m2/m3) 天花板、地板 0.4 (m2/m3) 門材料 0.05 (m2/m3) 填縫材 0.007 (m2/m3) Reference Room 4 m x 3 m x 2.5 m R Value = CR / LCI 室內空氣 曝露濃度 材料逸散 速 率 • 分析儀器GC/MS、HPLC • ATD、TENAX-TA、DNPH
• TVOC 5μg/m3以上(As Toluene)
• VOCs、SVOCs、TVOC、TSVOC、CARC.1A/1B • 逸散速率、推估參考空間之空氣濃度 逸散速率 負荷率 換氣次數 空氣濃度 (評估核心概念) (評估核心計算) 資料來源：CEN/TS 16516，2014 (資料來源：CEN/TS 16516,AgBB,2014)
二、法國建材逸散分級強制標示系統
2004-2008 法國國家食品、環境暨勞動衛生署(the French Agency for Food, Environmental and Occupational Health Safety)(AFSSET)開始進行「建材逸散評 估計畫」，並開始落實於法國法規中，然而法國法規對於 VOC 的排放限制並未將法國 市場上的高排放產品排除在外，但強制要求總揮發性有機化合物（TVOC）含量及 10 種單一揮發性有機化合物（其中包括甲醛）含量，需明顯標示 VOC 的排放量分級於
第二章 文獻分析與研究方法 產品外包裝。 表 2-2 法國國家食品、環境暨勞動衛生署建材逸散分級標示系統 圖 2-3 法國國家食品、環境暨勞動衛生署建材逸散分級標示系統 (資料來源：AFSSET，2014)
三、UL/Green Guard 北美標章建材逸散分級驗證制度
2011 年開始美國 Green Guard 標章與 UL (Underwriters Laboratories) 美國 保險商實驗室-產品安全認證機構合作，共同推出「低逸散建材分級驗證制度」，將 產品之逸散進行分級，區分為黃金級(Gold)、一般認證兩級。主要應用於 LEED 標章 評估系統及高性能學校 CHPS 認證使用，其評估項目分為 TVOC、TSVOC、塑化劑、甲 醛、4-PC、懸浮微粒 PM10、33 種單一 VOCs 等，基準區分兩級(Gold、一般)。

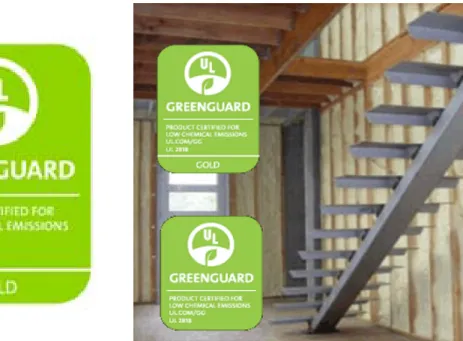

圖 2-4 UL/Green Guard 北美標章建材逸散分級驗證制度標章產品 (資料來源：UL/Green Guard，2014)
為因應歐盟共用標準「CEN/TS 16516」與德國 AgBB 規範，UL/Green Guard 北 美標章建材逸散分級驗證制度於 2013 年增列「GreenGuard AgBB + 認證計畫」，將 「TSVOC 與塑化劑」以歐盟標準作為測試方法進行檢驗。
表 2-3 UL/Green Guard AgBB +認證計畫
第二章 文獻分析與研究方法
貳、國內塑化劑管制項目
塑化劑中「鄰苯二甲酸酯類」是指鄰苯二甲酸(Phthalate acid) 的酯化衍生 物，為塑膠工業中最為常見的塑化劑，塑化劑在塑膠原料加工時，添加可以改變塑 膠成形時的物理性質，使其物理性質變為較為柔軟，易於加工；或是添加塑化劑後， 可使得塑膠成品具有柔軟、易於彎曲、摺疊的性質，常見添加塑化劑材料為「聚氯 乙烯 PVC 塑膠」。鄰苯二甲酸酯(Phthalate ester)具些許芳香氣味或無氣味的無色 液體，中等黏度、高穩定性、低揮發性、易於取得、成本低廉及業界使用經驗較久， 在水中溶解度很小，易溶於多數有機溶劑中，塑化劑添加的產品包含了塑膠、混凝 土、牆板泥灰、水泥與石膏等常見物品。 行政院環保署將「塑化劑」列毒性化學物質(例如，DEHP,DINP, DNOP,DIDP,DIBP,DBP,BBP,DEP,DMP 等物質)，衛生福利部食品藥物管理局於 2011 年 公告 DEHP,DBP,DINP,BBP,DIDP 等 5 種鄰苯二甲酸酯類塑化劑之每日耐受量，以作為 相關塑化劑管制項目。 表 2-4 行政院環保署對塑化劑列毒性化學物質管制塑化劑 DEHP DINP DNOP DIDP DIBP DBP BBP DEP DMP
產品 來源 食品包 裝 醫療器 材 建築材 料 塑化劑 鞋底 建築材 料 塑化劑 地板膠 聚乙烯 磁磚 帆布 塑化劑 電纜線 膠鞋 地毯黏 膠 橡膠襯 墊 油漆 接著劑 塑化劑 黏度調 整劑 食品包 裝 乳膠黏 合劑 溶劑 建築材 料（含 PVC） 人造皮 革 汽車內 飾 塑化劑 溶劑 護理用 品 油墨 溶劑 個人衛 生用品 護理用 品 油墨 毒性化 學物質 分類 1,2 1 4 1 4 1,2 1,2 1 1 生殖毒 性或環 境賀爾 蒙 ○ ○ ○ ○ (資料來源：行政院環保署，2012)
表 2-5 行政院衛福部公告塑化劑每人每日耐受量
塑化劑種類 DEHP DBP DINP BBP DIDP 每日耐受量 (mg/kg bw/day) 0.05 0.01 0.15 0.5 0.15 (資料來源：衛生福利部，2012) 對於我國「塑化劑」管制，目前已訂定許多塑化劑檢測國家標準，對於建材、 塑膠製品、空氣分析、食品..等，皆訂有許多檢測方法與標準，詳下表說明，本研 究以「室內空氣 16000 系列─第 25 部：建材逸散半揮發性有機化合物測定-微型容 器法 (逸散速率測定)」與「ISO 16000-33：以 GC/MS 偵測鄰苯二甲酸酯類標準方法」 作為主要檢測標準方法。 表 2-6 塑化劑相關檢測標準方法 標準方法 名稱 CNS 16000-25（2015） 室內空氣16000 系列─第25 部：建材逸散半揮發性有機化合物測定 -微型容器法 (逸散速率測定) ISO 16000-33（2017） 室內空氣-第33部 以GC/Mass偵測鄰苯二甲酸酯類標準方法 CNS 15138 (2012) 塑膠製品中鄰苯二甲酸酯類塑化劑試驗法－氣相層析法 CNS 15138-1 (2012) 塑膠製品中鄰苯二甲酸酯類塑化劑試驗法－氣相層析質譜儀法 環檢所NIEA T801.10B (2011) 塑膠中鄰苯二甲酸酯類檢測方法－氣相層析質譜儀法 衛生福利部 (2012) 食品中鄰苯二甲酸酯類塑化劑檢驗方法 （溶出量測試：液相層析串 聯質譜儀 Twin HPLC-MS） (資料來源：本研究整理)
第二章 文獻分析與研究方法
參、建材逸散塑化劑與 SVOCs 相關文獻分析
一、 塑化劑與 SVOCs 對人體「健康」之危害
塑化劑中「鄰苯二甲酸酯類」是指鄰苯二甲酸(Phthalate acid) 的酯化衍生 物，為塑膠工業中最為常見的塑化劑，塑化劑在塑膠原料加工時，添加可以改變塑 膠成形時的物理性質，使其物理性質變為較為柔軟，易於加工；或是添加塑化劑後， 可使得塑膠成品具有柔軟、易於彎曲、摺疊的性質，常見添加塑化劑材料為「聚氯 乙烯 PVC 塑膠」。鄰苯二甲酸酯(Phthalate ester)具些許芳香氣味或無氣味的無色 液體，中等黏度、高穩定性、低揮發性、易於取得、成本低廉及業界使用經驗較久， 在水中溶解度很小，易溶於多數有機溶劑中。「建築材料」中「塑化劑-屬半揮發性 有機化合物」(Semi-volatile organic compounds,SVOCs)物質進行「建材逸散」、「產 品含量」、「環境濃度」與「健康危害」等研究，尤其是「塑化劑」(屬 SVOCs)中之 「鄰苯二甲酸酯類」(Phthalate Esters,PAEs)其逸散至空氣環境、黏滯於固體懸浮 微粒及灰塵，飄散傳遞至室內環境中，亦藉由口眼、皮膚攝入、呼吸吸入等方式進 入體內，引起生殖性毒害、健康危害及誘發過敏氣喘等問題，國內相關調查亦發現(林 千喬，2008 年)，調查之住家環境 48 案例中，採集住家客廳地板及家具沙發之灰塵， 其中塑化劑之濃度偏高，尤其是鄰苯二甲酸酯類 (DEHP)，高於一般室內常見度，顯 示調查之國內住家暴露於塑化劑濃度高之狀態。 圖 2-5 建材逸散塑化劑暴露評估表 2-7 國內住家塑化劑於灰塵中採集濃度調查結果 資料來源：林千喬，2008 (單位：mg/kg) 鄰苯二甲酸酯類塑化劑被歸類為疑似環境荷爾蒙，其生物毒性主要屬雌激素與 抗雄激素活性，會造成內分泌失調，阻害生物體生殖機能，包括生殖率降低、流產、 天生缺陷、異常的精子數、睪丸損害，還會引發惡性腫瘤或造成畸形兒等健康危害。 根據成功大學李俊璋教授長期研究(李俊璋，2007)指出，國內孕婦尿液中塑化劑相 關代謝產物的含量，高達先進國家孕婦的尿中塑化劑含量高 8~20 倍，孕婦尿液中塑 化劑代謝物濃度越高，其生產男嬰生殖器官先天性異常風險越高，另會影響孕婦體 內的甲狀腺賀爾蒙濃度降低，影響嬰兒的腦部發育，造成智能低下。 而孩童長期大量暴露塑化劑在女童會引起性早熟及乳房提早發育，性早熟的女 童以後罹患乳癌、肥胖及心臟血管疾病的風險上昇，男童長期暴露塑化劑會引起女 性化的頃向，造成行為偏差，因塑化劑有生殖毒性，男童成長後生殖能力降低等問 題，而塑化劑過度暴露，孩童也容易產生氣喘、過敏性疾病。
第二章 文獻分析與研究方法 圖 2-6 地板建材逸散塑化劑(SVOCs-PAEs)(DINP)暴露評估 (資料來源：Yirui Liang,et.,al ,2014) 比對國外室內環境 SVOCs-PAEs 調查量測結果，根據 X.Q. Pei 等人於 2013 年發 表，針對 SVOCs-PAEs 源自於室內汙染物，研究到人容易經由皮膚和呼吸吸收至體 內，研究調查 10 棟「裝修」之公寓以及內部各空間，固態和氣態階段之室內 SVOCs-PAEs 之濃度、定性、致癌風險都被探討，SVOCs-PAEs 總濃度為 12.09μg/m3 ， 而 DEP,BBP,DEHP 為偵測最多之化合物，分別為 2.290,3.975,2.437 μg/m3 ，占整體 72%，不同空間有不同之濃度測值，最高為 17 μg/m3 (客廳)，緊接著為 11.38 μ g/m3 ，最低為 9.7μg/m3 ，特別是對 1-2 歲孩童有較多之影響，致癌風險為 3.912*10-5 ， 為 39 倍的 U.S.EPA 之限制規範。 圖 2-7 室內環境 SVOCs-PAEs 於氣態及懸浮微粒中濃度變化 (資料來源：X.Q. Pei.,et.al,2013) 另外，環境變因對塑化劑逸散之影響發現，「溫度對 SVOCs-PAEs 影響結果」：M.
Fujii 等人於 2003 年發表，PAES 常被用於增速劑中，不少文獻也證明其毒性，容易 導致健康風險，研究主要「溫度」獨立性對於不同鄰苯類的逸散狀態,以及評估在不 同溫度的健康風險，以「被動的取樣裝置器」從塑性建材中取樣，包括合成的皮革、 壁紙、乙基烯地板，觀察到的 diethyl phthalate, dibutyl phthalate,
diethylhexyl phthalate (DEHP)在 20℃分別為 0.89,0.77,14 μg /m2
•h，在 80℃ 為 2.8,450,1500 μg /m2
•h，結果顯示「溫度」獨立性主要影響為 PAES 的逸散，而 對材質的組成影響較小，這也顯示在高溫陽光曝曬的車體內，可能會超出日本厚生 勞動省規範濃度值。
「濕度對 SVOCs-PAEs 影響結果」：丹麥學者：Per Axel Clausen 等人 2007 發 表，在「潮濕」和「鄰苯二甲酸酯類」的建築物常會出現孩童氣喘的事件，研究使 用「FLEC 法」去探討「濕度和鄰苯二甲酸酯類濃度」之關係，含有 17%(w/w)的 DEHP 之乙基烯地板被置放於 6 個測試 FLEC 內於 22 度的狀況下，相對濕度在三個槽中分 別為 10%,30%,50%(三類),70%，其中 50%的其中二個在經過 248 天後濕度會變化為 10%和 70%，結果顯示「濕度」對於 DEHP 溢散速率影響不大，這也和新的逸散模型 的推導吻合，證明「濕度」對於可確認的控制機制影響不大。 圖 2-8 室內環境溫度與濕度變化對 SVOCs-PAEs 濃度變化 (資料來源：X.Q. Pei.,et.al,2013)
第二章 文獻分析與研究方法 表 2-8 室內建材逸散塑化劑與其 SVOC 溫度變化 (資料來源：X.Q. Pei.,et.al,2013) 「三明治環控艙進行建材逸散 SVOCs-PAEs 檢測」：美國學者 Ying Xu 等人於 2012 年提出「三明治環控艙」進行逸散測試，從 VF 地板逸散的 DEHP 濃度是由實驗室所 設計的特有不銹鋼微艙，氣態階段的濃度值會緩慢的增加，最 20 天後到達 0.8-0.9ug/m3 的量值，藉著增加乙基烯地板的表面機和降低不銹鋼的表面，並能縮 短到達穩定狀態的時間。DEHP 濃度值是由溶劑和熱脫附去進行檢測，從不銹鋼表面 的離散 DEHP 被發現有線性的關係，熱脫附法比起溶劑的析出法有較高的回復率。吸 附動力學顯示需要花幾個禮拜的時間才能達到內不穩定的狀態，所測之值和係數都 被運用到 SVOCs 逸散模型中，以預測 DEHP 在艙中的濃度。 表 2-9 不同建材逸散測試系統 (資料來源：本研究整理)
表 2-10 國內塑化劑相關論文(列舉) 鄰苯二甲酸酯類曝入與 孩童體內過敏及發炎反 應細胞激素之相關/張 馨文 血清激素濃度與過敏對照以及鄰苯二甲酸酯類之影響，PAEs 的暴露 會增加會誘發體內的發炎反應產生之外，並會同時會對孩童體內 TH1/TH2 路徑的免疫反應產生輔助效應 性早熟女童尿液中鄰苯 二甲酸酯代謝物檢測與 家戶灰塵暴露之相關性 研究/林千喬 探討 PAEs 類濃度與性早熟兒童之家戶環境關係，發現高濃度女童由 灰塵暴露鄰苯二甲酸酯之每日平均暴露劑量與尿液中鄰苯二甲酸酯 代謝物進行單變項回歸分析，發現二者並無顯著相關性，但環境中 DEHP 濃度皆高於國外甚多 室內鄰苯二甲酸酯類流 布研究-以公務辦公大 樓為例/李佩凌 材質地板、設備、清潔率對辦公大樓 PAEs 分佈及濃度高低影響，發 現地毯>塑膠貼皮>裝璜木板>磨石地>實木地板，清潔率越高，PAEs 濃度越低 鄰苯二甲酸酯於室內外 降塵與空氣中氣／固相 分佈特性之研究/卓弘 斌 了解鄰苯二甲酸酯分佈，及建立空氣鄰苯二甲酸酯採樣方法，發現 場所濃度會因降塵濃度下降而使鄰苯二甲酸酯類有明顯下降趨勢。 (資料來源：本研究整理)
第二章 文獻分析與研究方法
第二節 研究方法
壹、研究採用方法
一、文獻分析法 蒐集國內、外有關建材逸散「塑化劑」與「SVOCs」試驗方法及相關技術規範之文 獻資料，研究成果及實施實例等資料，主要收集 ASTM、ISO、等標準試驗方法及國內 外研討會所應用之方法、程序，包括目前實驗分析所得知的 SVOC 種類、性質等彙整以 擬定架構加以分析。 二、比較分析法 針對文獻探討與所蒐集的實驗數值數據比較分析，並彙整現有健康綠建材標章、 塑化劑整體研究及相關試驗成果，瞭解建材逸散特性之性質狀態與整體趨勢變化，比 對分析其相關性，逐步建構未來提昇發展健康綠建材標章塑化劑評定方法、建議基準 及管制策略。 三、專家諮詢法 有關建材逸散塑化劑之評定項目(管制物質、項目、基準..等)經過初步整理後， 以 2 場專家諮詢會議邀請對建材逸散、塑化劑、室內空氣品質、SVOCs 檢測、健康風 險、環境醫學、室內裝修設計..等方面學有所長之專家學者，進行研討。2 場專家會 議擬邀請邀請產、官、學、研等方面之專家學者，進行應用策略之討論。並聘請專家 學者針對評定項目及基準進行審查，提出內容修正及增刪之意見，加強本研究內容之 參考依據，並擇期辦理期中、期末簡報說明研究案執行的成效、進度及所遭遇的問題。 四、實驗分析法 本研究透過彙整通過健康綠建材標章之產品及非健康綠建材標章之產品，進行抽 樣，將產品依本研究「塑化劑」評定項目進行「小尺寸建材逸散試驗」逸散性能檢測 及驗證（內政部建築研究所性能實驗中心-小尺寸建材逸散實驗室設備與方法），與環 境檢測之塑化劑溶出試驗方法(HPLC/MS)(長榮大學-環境檢測中心提供技術支援)，經實驗室系統儀器進行定性定量分析，進一步差異性進行比較分析，提供作為健康綠建 材「塑化劑」評定基準之建議參數值。
貳、建材逸散研究分析理論
近幾年歐盟(EU)針對「建材逸散物質之管制基準」進行跨國性整合研究，並「重 新檢討建材逸散模式」，並與室內空氣品質進行關連研究，期盼由健康風險與暴露關 係，降低建材逸散污染物濃度，以下為建材逸散理論： 室內空氣污染物的逸散模式，可藉由污染源、污染物吸附、室內空氣混合率及室 內外換氣量等因子加以預測。空氣污染物濃度變化可以從污染物的「發生」與「移除」 兩個層面來探討。對污染物「發生」而言，其發生量變化直接受到污染物特性與其他 物理環境特性之影響，而污染物特性亦受到污染物種類及來源而有所不同；對污染物 「移除」的情形包括排出污染源、過濾吸附或稀釋等。 本研究是以小型環控箱模擬空間中建材污染源「發生」揮發性有機物質，以及藉 由新鮮外氣引入量「移除」行為模式探討室內污染物逸散情形。 (一)質量平衡模型 在室內環境中，為了瞭解室內空氣污染物的產生、擴散與衰減，常利用室內空氣 品質模型（Indoor Air Quality Models）來預測室內空氣污染物濃度，包括決定論模 型（Deterministic Models）、經驗模型（Empirical models）與前兩者的結合。「決 定論模型」藉由室內污染物質量平衡原理所推導出來的；而「經驗模型」是將測試資 料以多變數迴歸統計的方法決定之。由於污染物「質量平衡模型」（Mass Balance Model） 可提供一般性的應用，藉此模型可探討污染物濃度與其影響因子間的概略狀況。在質量平衡模型種類上，包括(一)單室模型（One-Compartment Model）與(二) 多室模型（Multi-Compartment Model）；而本研究探討系統為全尺寸環控箱(模擬空調 型單室空間)，因此選擇單室模型作為主要探討之基礎，茲將模型原理及方程式推導描 述如下：
第二章 文獻分析與研究方法
(1)污染物質量平衡模型
由於室內空氣與污染物的混合形式相當複雜，在建立系統方程式前應定義其室內 空氣混合方式，一般可分為兩種混合模型：
(a)Plug-flow mixing model：此模型為污染物濃度隨著空氣氣流的流動路徑，以 點對點的分佈方式有不同的濃度變化。 (b)Well-mixed model：此模型為描述污染物均勻地分佈於空間中。 由於污染物濃度表現方式以時間區段進行採樣，因此無法採用第一種模式描述， 因此本研究選擇 Well-mixed model 建立室內空氣品質模型。 污染物質量平衡模式是利用空間中的污染源、污染物吸附(沉降作用)、循環換風 量、及不同室內外污染源(滲入及洩漏方式)以預測室內污染物的累積，系統忽略污染 物集中之梯度分佈，因此實驗系統內的污染物濃度隨時均可視為均勻狀態。 以一體積為 V 的單一空間，污染物流出及流入質量平衡且包括再循環風量、污染 物的發生及衰減，詳細參數設定如圖 2-7 所示。方程式推導過程如下： 圖 2-9 空氣污染物單室質量平衡模型示意 (資料來源：ASTM 5116,1997)
1.空氣質量平衡方程式（Air Mass Balance）：
q0＋q2＝q3＋q4 （式 1） 外氣滲入量：q2 外氣濃度：C0 引入外氣量：q0 外氣濃度：C0 再循環空氣量：q1 室內濃度：Ci 過濾效率 F0 過濾效率 F1 室容積=V 污染物產生量=S 污染物衰減量=R 混合係數=k 滲出量：q3 室內濃度：Ci 排出量：q4 室內濃度：Ci
其中： q0=引入外氣量
q2=外氣滲入量
q3=空氣洩漏量
q4=排氣量
2.污染物平衡（Pollutant Mass Balance）：
V dt dCi = kq0C0（1－F0）＋kq1Ci（1－F1）＋kq2C0－k（q1+q3+q4）Ci＋S－R （式 2） → t V A C t V A A B Ci 1 exp sexp （式 3） 其中： Cs＝室內污染物初始濃度 C0＝室外污染物濃度 A＝k（q0+q1F1+q2） B＝kq0C0（1-F0）＋ kq2C0 ＋ S － R (二)污染物質量平衡簡化系統(針對建材逸散源進行簡化) 污染物質量平衡模式最早在 1986 年由 Matthews 提出為了探討溫度、相對濕度對 甲醛濃度的影響，選定兩棟屋齡四年、無人居住、未裝潢的住家進行實驗，實驗住家 包含三間臥室、盥洗室、客廳以及廚房，地板鋪設有粒片板、上面覆蓋地毯，面積為 114 m2 ，探討環境因子對甲醛濃度分佈的影響，首先將實驗簡化為圖 2-8 質量平衡系 統： SAMPLE ER KB CBstd AREA ACH CvT,RH，Cvstd CvT,RH，Cvstd Chamber 圖 2-10 質量平衡系統圖 (資料來源：ASTM 5116,1997) 其中： ACH：為氣體改變率，h-1 。
第二章 文獻分析與研究方法 CvT,RH：溫度 T、相對濕度 RH 時的甲醛穩定濃度 Cvstd：標準狀態（T＝23℃，RH＝50％）時的甲醛穩定濃度 CBstd：標準狀態（T＝23℃，RH＝50％）下的樣本表面甲醛濃度 AREA：樣本表面積，m2 ER：甲醛排放速率，mg/m2 hr KB：甲醛的質量傳輸係數 Matthews 將對實驗住家簡化後的質量平衡系統作以下的假設：系統內部為均勻混 合系統，物種濃度並無損失，無沉降、過濾效應，單一物種濃度，根據以上假設，可 以得到測試箱中，在穩定狀態下的單一物質濃度：
VOL
ACH
AREA
HCHO
ER
Cv
T RH T RH Cv
, , , （式 4） 其中： ER（HCHO）：溫度 T、相對濕度 RH、甲醛濃度 T,Cv,RH 時，甲醛逸散因子，mg/m2 h AREA：樣本表面積，m2 ACH：室內外氣體交換率，h-1 VOL：室內體積，m3 CvT,RH：穩定狀態下，溫度 T、相對濕度 RH 時，甲醛室內濃度，mg/m 3 依據污染物質量平衡簡化系統的結構上，可將關鍵因子分成三種： (一)污染物相關變數（ER,AREA）： 污染源的特性，包括負荷率、表面蒸汽壓與質傳係數等。 (二)換氣量相關變數（ACH）： 考量新鮮外氣外引入的可能性，包含空調引入與建築外殼洩漏。 (三)空間相關變數（VOL）： 考量建築空間因素對換氣率的影響，包括空間型態、室內家具配置與空調送回風 口型態等。參、建材逸散 SVOC 之微型容器測試方法
本研究主要依據內政部建築研究所綠建材標章公告「建材逸散甲醛及揮發性有機 化合物標準作業程序」之基礎標準，以及「CNS 16000-25：建材逸散半揮發性有機化 合物測定-微型容器法」，以下為本研究主要參考方法說明： 1. 適用範圍本標準規定使用微型容器，在規範氣候條件下，測定從新製建築產品或家具之半 揮發性有機化合物(SVOCs)的單位面積逸散率之試驗方法，本方法原則亦可適用舊的產 品。 本量測方法適用於產品與材料，如：板材，壁紙，地板材料，隔熱材料，接著劑 油漆及其組合。 待測材料之採樣運送及儲存，以及試片製備說明於 CNS 16000-11，測定 SVOC 之 空氣採樣與分析方法規範於 CNS 16000-6 及 ISO 16017-1。 2. 引用標準
CNS 16000-6 Indoor air -- Part 6: Determination of volatile organic compounds in indoor and test chamber air by active sampling on Tenax TA sorbent, thermal desorption and gas chromatography using MS or MS-FID
CNS 16000-11 Indoor air --Part 11: Determination of the emission of volatile organic compounds from building products and furnishing --Sampling, storage of samples and preparation of test specimens ISO 554 Standard atmospheres for conditioning and/or testing
-Specifications
ISO 16017-1 Indoor, ambient and workplace air --Sampling and analysis of volatile organic compounds by sorbent tube/thermal
desorption/capillary gas chromatography --Part 1: Pumped sampling 3. 方法原理
本試驗方法之原理係用以測定由產品試片表面逸散的 SVOC 單位面積逸散率，雖然 SVOC 在微型容器內逸散出，大部分逸散物在溫度 40 以下容器中吸附，因此在試驗中， 建築材料的 SVOC 單位面積逸散率(標的化合物)係從第一階段與第二階段所收集質量 測得。試驗結果在 24 小時期間從產品的 SVOC 平均逸散速率。另為特定目的，改變第
第二章 文獻分析與研究方法 一階段期間內，在不同時間期間之逸散率可以使用相同步驟予以測定。 4. 微型容器系統 用以測定從建築產品逸散 SVOC 之單位面積逸散率之微型容器系統應包含下列:微 型容器，乾淨空氣產生與增濕系統及監測與控制系統，以確保試驗能依規定條件執行。 微型容器之設計可以使具有平滑表面的固態產品能至於微型容器內或上面(或下 面) ，使得試件本身成為微型容器外壁。此與 CNS 16000-9 及 CNS 16000-10 方法類似。 在此情形中，試件表面必須對著微型容器加以密封，使試件的邊緣及背面得以排除。 為確保氣密性，其他產品應放置在特殊之試片座。 適當的體積大小與尺度比例已試驗過。微型容器與逸散 SVOC 接觸的採樣系統部分 (所有管與接頭)通常係由玻璃或惰性非脫氧材料，例:惰性塗覆之不鏽鋼與磨光不銹鋼 所製成。依微型容器材料(例:部分玻璃類型) ，可能需要表面處理以協助熱脫附。 圖 2-11 微型容器-試驗第一步圖例 (資料來源：CNS 16000-25,2015)
圖 2-12 微型容器-試驗第二步圖例 (資料來源：CNS 16000-25,2015) 5. 表面積比例 試件表面積與微型容器內表面積之比例應為 0.15±0.0075。 6. 氣密性 微型容器應有氣密條件，使其與未控制的外部空氣間換氣降至最低。逸散試驗容 器在比大氣壓力稍高的壓力下操作，以避免受到實驗室大氣之影響。在試驗期間將實 驗室空氣之進入降至最低之方法之一為確保微型容器的些微正壓。達此方式之一為比 離開微型容器抽氣採樣率快約 50%的速率將空氣供應製微型容器。如遵照此方法，可 以在空氣正要進入微型容器時，安裝排氣線路，使得可以從緊鄰試驗場所排出適量的 空氣。
第二章 文獻分析與研究方法
7. 回收率及弱減效應(recovery and sink effect)
準確度±10%以內之標的 SVOC 的標準溶液予以製備，且應注入已知質量的此液於微 型容器中。微型容器應加熱至 200 至 220，且應以類似於試驗的第二階段之步驟將已 脫附化合物捕集於吸附管內。應將相同質量的標準溶液直接注入另一吸附管中。吸附 於吸附管之標的化合物應以熱脫附與氣相層析-質譜儀(TD-GC/MS)加以測定。從標準品 加入微型容器與直接注入所得結果之比例應作為回收率，回收率應大於 80%。回收率 試驗的結果應於試驗報告中應敘明預期濃度對量測濃度。 8. 恆溫烘箱 溫度範圍 23 ℃至 250 ℃之間 。恆溫烘箱的度需控制於 0. 5 ℃準確度之內 ， 且溫度分布之準確為 2℃。 9. 採樣幫浦 幫浦控制於 10%準確度之內，如使用轉移線路，長度應盡可能短，以維持與微型 容器相同之溫度，出口線路應使用低吸附性材料。 10. 微型容器加熱用烘箱 為防止 SVOC 之氧化，需使用惰性氣體。加熱裝置應能維持微型容器之溫度於約 250℃。空氣供應線路也應維持於規定溫度。 11. 測試條件 (1) 第一階段之溫度及相對溼度條件 使用於歐洲及北美區域產品逸散測試則須採溫度（23±2）℃和相對溼度（50±5） ％RH。 (2)第二階段之溫度及相對溼度 室溫條件下以惰性氣體完全置換微型艙中之空氣，微型艙則從室溫增加至 200°C 至 220°C 間，並維持在 200°C 至 220°C 溫度 40 分鐘。在這測試步驟之前應將試樣從微 室中取出。而考量特定 SVOC 的物化特性及回收率故第二階段試驗中最高加熱溫度則為
(3) 供應氣體品質及背景濃度 供應空氣的 SVOC 不應高於微艙體背景要求。背景濃度需夠低，避免干擾影響逸散 測試之品質保證限制。背景濃度中任何標的 SVOC 濃度需低於 50 ng/m3 。用於加濕的水 中不應含有可能干擾分析或損害背景的 SVOC (4) 表面積空氣流量 在不同類型微型艙體的測試顯示，表面積空氣流速並非關鍵。然而為與真實環境 情形保持相關性，該參數設置不應低於 0.15 m/h。 12. 測試條件驗證 微型容器中測試條件，溫度、相對濕度和氣流速率之精密度應符合下述： 溫度± 0.5°C 相對溼度± 5% 空氣流速± 5% 第一階段微型容器中空氣流速：空氣流量變化不應超過設定值的±3％。微型艙體 中空氣速度應為恆定。 微型容器氣密性：於逸散試驗開始時比較入口處和出口處的空氣流速，來查驗微 型容器之氣密性，兩個位置的量差異不應超過 5％。 13. 測試方法 (1) 對照質量收集（空白試驗） 在乾淨的微型艙體中對照試驗（現場空白）的質量應小於目標 SVOC 的總質量的 10％，並驗證回收率，回收比例應大於 80％。 (2) 第一階段微型容器中測試試件的位置 測試試件與微型艙體內壁間不宜直接接觸。 (3)逸散試驗（第一階段試驗）
第二章 文獻分析與研究方法 濃度測量來自所定義採樣時間進行，通常為 24 小時。其根據測試目的，可適當的 在附加時間進行空氣採樣。空氣採樣期間之濃度測量取決於所使用的分析方法並應詳 加記錄。在逸散試驗空氣採樣階段，需供應乾淨濕度空氣(50 % RH) (4) 脫附試驗（第二階段試驗） 完成逸散測試的第一階段試驗，自微型容器取出測試樣品，並加熱微型容器。在 這部分試驗應使用另一隻吸附管，提供惰性氣體並加熱至 200℃以上。微型容器之採 樣與通風需同時啟動，採樣時間為 40 分鐘直至完成脫附。 14. 單位面積逸散率之計算及結果表示 （式 5） qmA 單位面積逸散率 ug/m2 *h t 第一階段之持續時間 m1 第一步收集之質量 ug gvA 單位面積換氣率 m3 /m2 *h m2 第二步收集之質量 ug A 試片表面積 m2 qv,c 微型容器空氣流率 m3 /h
四、建材逸散微型容器檢測系統

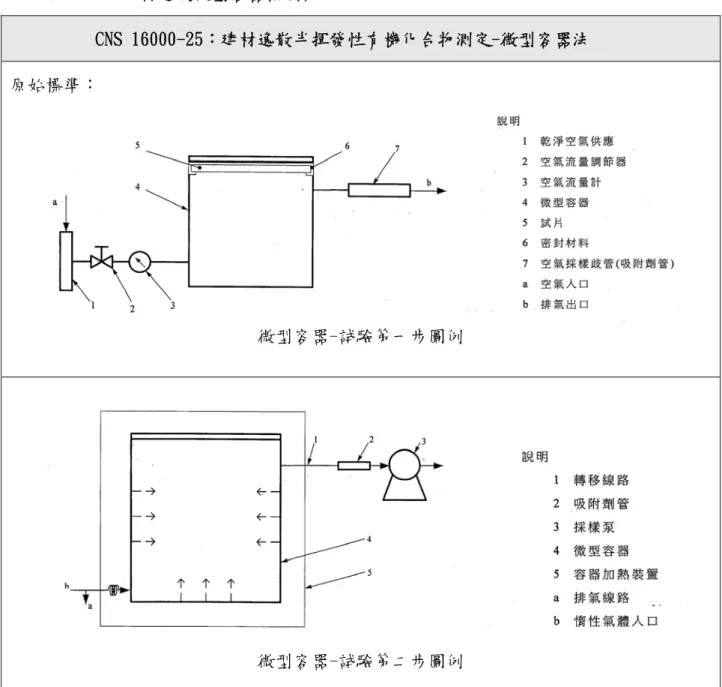

本研究參考「CNS 16000-25：建材逸散半揮發性有機化合物測定-微型容器法」， 建構「全新-建材逸散微型容器檢測系統 」，目前已完成設備系統之新購與整合，截至 06 月止，正進行設備驗收階段。相關系統與設備依據「CNS 16000-25」規定設置，並 增加許多進氣與採樣系統，以下為建構之「建材逸散微型容器檢測系統」：表 2-11 建材逸散微型容器檢測系統
CNS 16000-25：建材逸散半揮發性有機化合物測定-微型容器法 原始標準：
微型容器-試驗第一步圖例
