附 錄 附 錄
附 錄 附 錄 A AA A： ： ： ： Tracker Tracker Tracker Tracker 的 安 裝 及 操 作 流 程 的 安 裝 及 操 作 流 程 的 安 裝 及 操 作 流 程 的 安 裝 及 操 作 流 程
使 用 上 必 須 先 安 裝 QuickTime（ 6.5 版 無 法 執 行 ， 一 定 要 7.0 版 以 上 ， 下 載 網 址 http://www.apple.com/quicktime/download/preview/）、
J2 SE （ 下 載 網 址 ht t p: / / j ava.s un .co m/ j 2s e/ do wnl oad s/ i n d ex.ht ml ）， 當 T racker 按 原 網 頁 指 示 安 裝 完 成 後 ， 接 下 來 介 紹 T r acke r 主 畫 面 操 作 流 程 ：

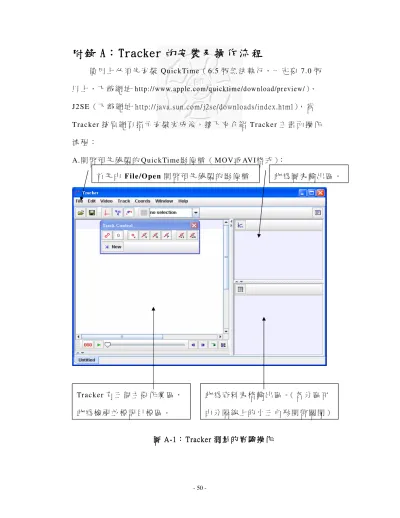

A. 開 啟 預 先 錄 製 的 Q uic k Ti me 影 像 檔 （ M OV 或 AVI格 式 ）：
Tracke r 有 三 個 主 要 作 業 區 ， 此 為 檢 視 並 標 記 目 標 區 。
此 為 圖 表 輸 出 區 。
此 為 資 料 表 格 輸 出 區 。（ 各 分 區 可 由 分 隔 線 上 的 小 三 角 形 開 啟 關 閉 ） 首 先 由 File/Open 開 啟 預 先 錄 製 的 影 像 檔
B. 再 將 不 同 時 間 點 的 物 件 一 一 標 示
接 下 來 開 啟 Track/New/Point Mass 選 項選 項選 項選 項 ，，，， 開 始 標 記 目 標 。
實 驗 錄 製 的 影 像 檔 。 標 記 時 只 要 按 住 Shi ft 鍵鍵鍵鍵 及 滑 鼠 左滑 鼠 左滑 鼠 左滑 鼠 左 鍵
鍵 鍵
鍵 即 可 ， 程 式 會 自 動 進 入 下 一 個 時 間 點 。
圖 圖圖
圖 AAAA ----2222：：： Tracker：TrackerTrackerTracker 測 量 的 實 驗 操 作測 量 的 實 驗 操 作測 量 的 實 驗 操 作測 量 的 實 驗 操 作

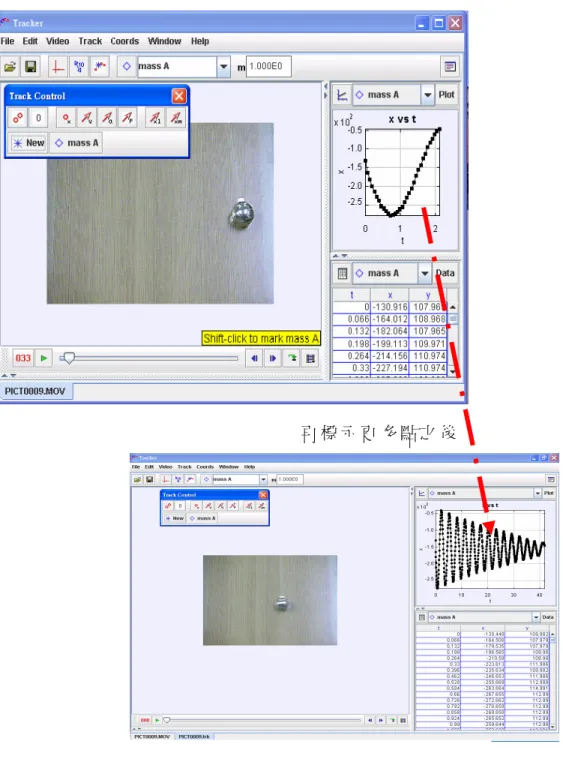

C. 在 標 示 目 標 的 同 時 ， 可 見 到 右 邊 兩 區 同 步 輸 出 圖 表 及 資 料 表 格 ， 包 含 時 間 座 標 、 物 理 量 圖 表 及 資 料 表 格 。
再 標 示 更 多 點 之 後
圖 圖圖
圖 AAAA ----3333：：： Tracker：TrackerTrackerTracker 測 量 的 實 驗 操 作測 量 的 實 驗 操 作測 量 的 實 驗 操 作測 量 的 實 驗 操 作

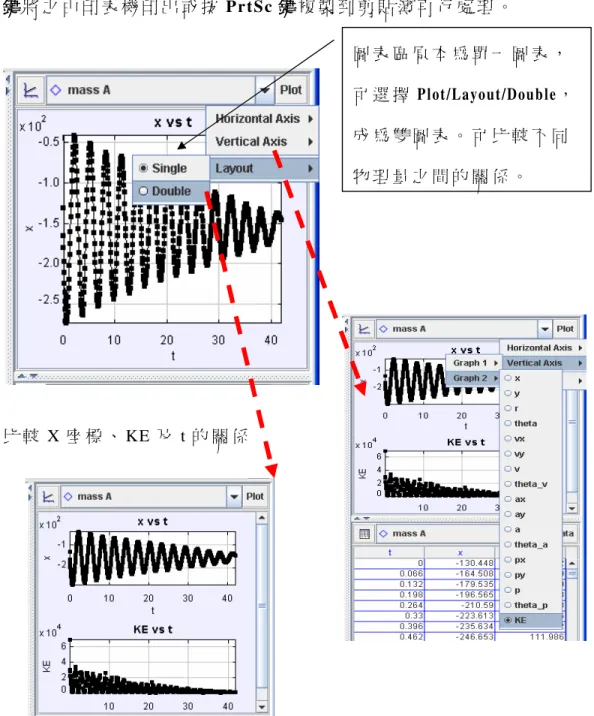

D. 從 Plo t 鈕 可 以 設 定 所 需 要 的 物 理 量 資 料，所 得 的 圖 表 可 按 滑 鼠 右滑 鼠 右滑 鼠 右滑 鼠 右 鍵鍵
鍵鍵 將 之 由 印 表 機 印 出 或 按 PrtSc 鍵鍵鍵 複 製 到 剪 貼 簿 再 行 處 理 。 鍵
比 較 X 座 標 、 KE 及 t 的 關 係
圖圖
圖圖 AAA ----4444：A ：：： TrackerTrackerTracker 實 驗 操 作Tracker 實 驗 操 作實 驗 操 作 中實 驗 操 作中中 欲 比 較 不 同 參 數 ， 可 選 擇 Plot/Vertical 中 Ax is /Gr a ph 2/* *等 ， 可 選 擇 的 參 數 如 x 、 vx 、 ax 、 px 等 。
圖 表 區 原 本 為 單 一 圖 表 ， 可 選 擇 Plot/Layout/Double，
成 為 雙 圖 表 。 可 比 較 不 同 物 理 量 之 間 的 關 係 。
E. 資 料 表 格 區 ： 資 料 表 格 區 欲 比 較 不 同 參 數 ， 可 按 Da ta， 即 會 出 現 參 數 視 窗 ， 再 勾 選 所 需 參 數 。 可 選 擇 的 參 數 如 圖 A-5。
圖 圖 圖
圖 AAA ----5555：A ：：： 在 資 料 上 按 滑 鼠 右 鍵滑 鼠 右 鍵滑 鼠 右 鍵滑 鼠 右 鍵 ， 會 出 現 對 話 視 窗 ， 選 擇 Copy Data。 資 料 可 複 製 貼 上 到 Excell 等 試 算 表 軟 體 ， 進 行 後 製 處 理 。
附 錄 附 錄 附 錄
附 錄 B BB B： ： ： ： 教 教 教 教 學 相 關 的 免 費 分 析 軟 體 簡 介 學 相 關 的 免 費 分 析 軟 體 簡 介 學 相 關 的 免 費 分 析 軟 體 簡 介 學 相 關 的 免 費 分 析 軟 體 簡 介
研 究 過 程 中 也 發 現 教 學 相 關 的 免 費 分 析 軟 體 ， 簡 介 列 舉 如 下 ：
1.Physics ToolKit 1.Physics ToolKit 1.Physics ToolKit 1.Physics ToolKit
Ph ysic s ToolKit（ htt p:/ / www. physic stool kit. com/ ）為 Wo rld -i n-M oti o n 的 新 改 版 的 免 費 軟 體 ， 他 可 以 一 步 驟 一 步 驟 （ Step by step） 的 選 擇 所 要 分 析 的 物 件，並 選 擇 所 要 分 析 的 模 式，如 速 度、碰 撞、旋 轉 等 ， 再 輸 出 成 表 格 及 圖 表 。
2. 2.
2. 2. 田 納 西 大 田 納 西 大 田 納 西 大 學 田 納 西 大 學 學 學
The Un i ve rsit y of Te nne ssee Depa rt ment of Ph ysic s and Ast r onom y
（ http://electron9.phys.utk.edu/phys135d/Laboratories.htm）所 提 供 的 網 頁，為 Web-Based 的 video analysis，其 運 用 了 HTML 語 言 及 Java Sc rip t 語 言 。 網 站 上 並 介 紹 了 一 系 列 有 關 物 理 實 驗 的 基 礎 ， 包 括 從 最 基 本 的 速 度、加 速 度、到 簡 諧 速 度 等，且 提 供 了 各 實 驗 的 影 像 檔 ， 也 可 自 行 上 傳 影 像 檔 分 析 ， 其 結 果 可 輸 出 成 表 格 及 圖 表 ， 但 所 有 的 過 程 皆 須 透 過 網 路 使 用 Internet Explore 執 行 。
3.DataPoint 3.DataPoint 3.DataPoint 3.DataPoint
Data Poi nt（ h ttp://www.st chas.ed u/f acult y/ gcarl so n/ph ysi cs/ dat ap oint.ht m）
為 一 小 巧 的 免 費 的 綠 色 軟 體 ， 不 需 安 裝 及 可 直 接 執 行 ， 功 能 上 僅 能 標 示 出 影 像 檔 （ AVI 格 式 ） 不 同 時 間 點 物 件 的 座 標 並 儲 存 資 料 。
附 錄 附 錄
附 錄 附 錄 C CC C： ： ： ： 觸 控 面 板 的 原 理 簡 介 觸 控 面 板 的 原 理 簡 介 觸 控 面 板 的 原 理 簡 介 觸 控 面 板 的 原 理 簡 介
觸 控 面 板 ( 可 以 參 考 奇 菱 科 技 網 站 http://tp.chilintech.com.tw/) 以 感 應 原 理 來 區 別 ， 可 分 為 ： 電 阻 式 、 電 容 式 、 音 波 式 、 光 學 式 、 電 磁 式 等 。 為 使 大 家 稍 具 了 解 ， 利 於 後 續 相 關 研 究 之 進 行 ， 茲 將 觸 控 面 板 各 大 種 類 的 感 應 原 理 及 工 作 特 性 整 理 於 簡 列 於 表 C-1。
表表
表表 CCCC ----1111 全 球 主 要 觸 控 技 術 比 較 表全 球 主 要 觸 控 技 術 比 較 表全 球 主 要 觸 控 技 術 比 較 表 全 球 主 要 觸 控 技 術 比 較 表
電 阻 式 電 容 式 音 波 式 紅 外 線 式 電 場 感 應
觸 控 介 質
手 或 一 般 介 質
手 或 其 他 帶 導 體 之 介 質
限 手 或 其 他 軟 性 介 質
手 （ 可 戴 手 套 ） 或 其 他 介 質
手 （ 可 戴 手 套 ） 或 其 他 介 質 感 應
方 式
偵 測 電 壓 人 體 靜 電 感 應 電 容 變 化
偵 測 聲 波 訊 號 遮 斷 電 場 感 應
特 性 準 確 性 佳 、 適 合 於 消 費 性 電 子 產 品 、 透 光 較 差
防 污 、 防 火 、 防 靜 電 及 灰 塵 、 反 應 速 度 快
防 火 ， 耐 刮 觸 控 準 確 度 優
可 靠 性 高 、 耐 刮 、 防 火 性 佳 、 但 防 水 及 防 汙 性 較 差
防 火 性 佳 、 但 易 受 其 他 介 質 干 擾
表 表表 表 CCCC ----1111
觸 控 面 板 於 1970 年 代 美 國 軍 方 為 軍 事 用 途 而 開 始 投 入 ， 在 技 術 原
特 理 性
點 是 防 火、 防 污、 耐 刮、 透 光 度 好 且 耐 用， 應 用 亦 最 廣 泛 較 適 合 使 用 於 公 共 場 所 。 若 以 感 應 原 理 來 區 別 ， 可 分 為 ： 電 阻 式 、 電 容 式 、 音 波 式、 光 學 式、 電 磁 式 等 ， 2000年 全 球 觸 控 面 板 市 佔 率 以 電 阻 式 最 高 ， 約 佔 60％ 以 上，其 次 為 24％ 的 電 容 式 觸 控 面 板。電 容 式 的 優 點 是 透 光 率 高 ， 約 85%， 比 電 阻 式 的 80%為 佳 。 但 是 ， 不 能 戴 手 套 使 用 (間 接 接 觸 )以 及 造 價 高 為 其 缺 點 。
美 國 最 大 的 觸 控 螢 幕 製 造 商「 埃 奧 觸 控 系 統 公 司 」的 沈 輝 斌 先 生 曾 經 提 供 了 以 下 的 辨 別 訣 竅：用 指 甲 輕 壓 螢 幕，假 如 螢 幕 有 反 應，就 可 能 是 電 阻 式 或 紅 外 線 式 螢 幕。果 真 如 此，再 同 時 用 兩 根 手 指 分 別 輕 壓 螢 幕 上 兩 點。假 如 游 標 移 到 其 中 一 根 手 指 下 方，這 裝 置 使 用 的 就 是 紅 外 線 （ 軟 體 只 記 錄 第 一 個 接 觸 點 ）； 假 如 游 標 移 到 兩 根 手 指 之 間 ， 螢 幕 就 是 電 阻 式 （ 兩 個 接 觸 點 皆 有 影 響 力 ）。 假 如 這 個 裝 置 對 指 甲 毫 無 反 應，你 的 下 一 步 還 是 用 兩 根 手 指 分 別 輕 壓 螢 幕 上 兩 點。 這 時 候 ， 如 果 游 標 移 到 其 中 一 根 手 指 下 方，那 麼 這 螢 幕 使 用 的 原 理 是 聲 波；假 如 游 標 移 到 兩 根 手 指 中 間 ， 它 就 是 電 容 式 觸 控 螢 幕 。
