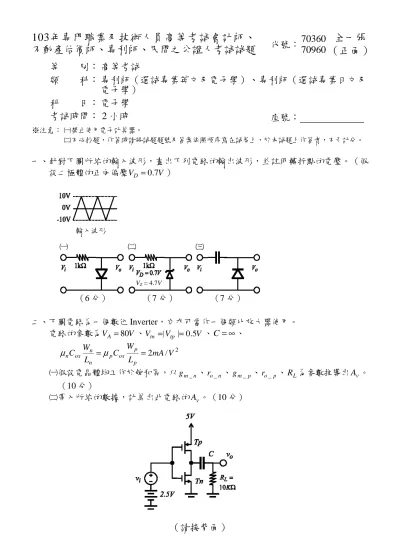

103年專門職業及技術人員高等考試會計師、
不動產估價師、專利師、民間之公證人考試試題 代號：
等 別： 高等考試
類 科： 專利師（選試專業英文及電子學）、專利師（選試專業日文及 電子學）
科 目： 電子學
考試時間： 2 小時 座號：
※注意： 禁止使用電子計算器。
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
（請接背面）
全一張
（正面）
70360 70960
一、針對下圖所給的輸入波形，畫出下列電路的輸出波形，並註明轉折點的電壓。（假 設二極體的正向偏壓VD = 0.7V ）
二、下圖電路為一個數位 Inverter，它亦可當作一個類比放大器使用。
電路的參數為VA =80V 、Vtn =|Vtp |=0.5V 、C =∞、 / 2
2mA V L
C W L
C W
p p ox p n
n ox
n = μ =
μ
假設電晶體均工作於飽和區，以gm_n、ro_n、gm_ p、ro_p、RL為參數推導出A 。v
（10 分）
帶入所給的數據，計算出此電路的A 。（10 分） v
輸入波形
（6 分） （7 分） （7 分）
VZ= 4.7V
103年專門職業及技術人員高等考試會計師、
不動產估價師、專利師、民間之公證人考試試題 代號：
等 別： 高等考試
類 科： 專利師（選試專業英文及電子學）、專利師（選試專業日文及 電子學）
科 目： 電子學
全一張
（背面）
70360 70960
三、下圖為一放大器電路。
求此一電路的輸出阻抗R 。（5 分） o
求此一電路的放大倍率A 。（5 分） v
此一電路可透過電晶體的並聯來降低輸出阻抗與提升增益，若要求此一電路有 0.99 的放大倍率且負載RL有相同的直流偏壓電流，則並聯的顆數為何？（5 分）
此時閘極偏壓VGG必須修正為何值？（5 分）
Vtn =0.5V 、VA =∞、 2mA/V2
L CoxW
n =
μ
四、下圖為一放大器電路，電晶體的β =100、VT =25mV、VA =25V。
求其輸入阻抗。（6 分）
求其輸出阻抗。（7 分）
求其放大倍率。（7 分）
五、下圖電路皆為回授放大器。說明其為何種回授模式（Series-Series，Series-Shunt，
Shunt-Shunt，或 Shunt-Series），並以電路所標的參數推導出其回授因子β 與增益的
（Avf ，Aif ，Gmf ，或Rmf ）方程式，未標示的參數全部假設為理想的。
（6 分） （6 分） （8 分）
