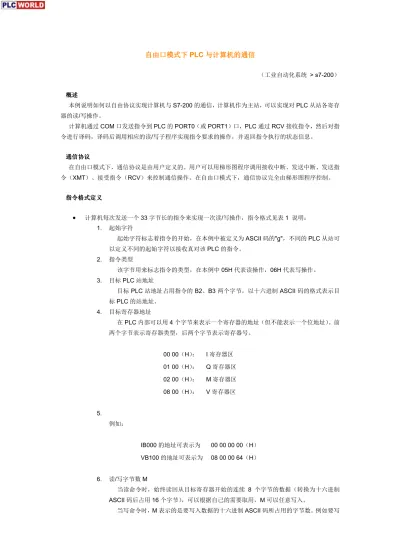

概述概述 概述概述

----本例说明如何以自由协议实现计算机与S7-200的通信，计算机作为主站，可以实现对PLC从站各寄存 器的读/写操作。

----计算机通过COM口发送指令到PLC的PORT0（或PORT1）口，PLC通过RCV接收指令，然后对指 令进行译码，译码后调用相应的读/写子程序实现指令要求的操作，并返回指令执行的状态信息。

通信协议通信协议 通信协议通信协议

----在自由口模式下，通信协议是由用户定义的。用户可以用梯形图程序调用接收中断、发送中断、发送指 令（XMT）、接受指令（RCV）来控制通信操作。在自由口模式下，通信协议完全由梯形图程序控制。

指令格式定义 指令格式定义 指令格式定义 指令格式定义

•

1. 起始字符

----起始字符标志着指令的开始，在本例中被定义为ASCII码的"g"，不同的PLC从站可 以定义不同的起始字符以接收真对该PLC的指令。

2. 指令类型

----该字节用来标志指令的类型，在本例中05H代表读操作，06H代表写操作。

3. 目标PLC站地址

----目标PLC站地址占用指令的B2、B3两个字节，以十六进制ASCII码的格式表示目 标PLC的站地址。

4. 目标寄存器地址

----在PLC内部可以用4个字节来表示一个寄存器的地址（但不能表示一个位地址）。前 两个字节表示寄存器类型，后两个字节表示寄存器号。

00 00（H）： I寄存器区 01 00（H）： Q寄存器区 02 00（H）： M寄存器区 08 00（H）： V寄存器区

5.

例如：

IB000的地址可表示为 00 00 00 00（H） VB100的地址可表示为 08 00 00 64（H）

6. 读/写字节数M

----当读命令时，始终读回从目标寄存器开始的连续 8 个字节的数据（转换为十六进制 ASCII码后占用16个字节），可以根据自己的需要取用，M可以任意写入。

----当写命令时，M表示的是要写入数据的十六进制ASCII码所占用的字节数。例如要写

入1个字节的数据，数据在指令中以十六进制ASCII码表示，它将占用2个字节，此时 应向M中写入"02"。同理，如果要写入5个字节的数据，M中应写入"0A"。

7. 要写入的数据

----要写入的数据在指令中以十六进制ASCII码的格式表示，占用指令的B14-B29共16 个字节。数据区必须填满，但只有前M个字节的数据会被写入目标寄存器。一条指令最 多可以写入8个字节的数据（此时M中应写入"10"，代表十进制的16）

8. BCC校验码

----在传输过程中，指令有可能受到任何的干扰而使原来的数据信号发生扭曲，此时的指 令当然是错误的，为了侦测指令在传输过程中发生的错误，接收方必须对指令作进一步 的确认工作，以防止错误的指令被执行，最简单的方法就是使用校验码。BCC校验码的 方法就是将要传送的字符串的ASCII码以字节为单位作异或和，并将此异或和作为指令 的一部分传送出去；同样地，接收方在接到指令后，以相同的方式对接收到的字符串作 异或和，并与传送方所送过来的值作对比，若其值相等，则代表接收到的指令是正确的，

反之则是错误的。

----在本例中，bcc为指令B1到B29的异或和，BCC为bcc的十六进制ASCII码。

----bcc=B1 xor B2 xor B3 xor B4 xor (( xor B29 9. 结束字符

----结束字符标志着指令的结束，在本例中被定义为ASCII码的"G"，不同的PLC从站可 以定义不同的结束字符以接收真对该PLC的指令。

•

1. 起始字符

----起始字符标志着反馈信息的开始，在本例中被定义为ASCII码的"g"，不同的PLC从 站可以定义不同的起始字符，这样上位机可以根据信息的起始字符来判断反馈信息的来 源。

2. 状态信息

----该字节包含指令执行的状态信息，在本例中

01H 代表 读取正确 02H 代表 写入正确 03H 代表 BCC校验码错误 04H 代表 指令不合法

3. 数据区

----反馈信息的B3到B18为读指令所要读取的数据，以十六进制ASCII码表示。

4. BCC校验码

----与上位机指令中的BCC校验码类似，它是反馈信息B3到B18的异或和。

5. 结束字符

----结束字符标志着反馈信息的结束，在本例中被定义为26H。

指令中为何要使用 指令中为何要使用 指令中为何要使用

指令中为何要使用ASCII码码码码

----一条指令除包含数据外，还包含必要的控制字（起始字符、结束字符、指令类型等）。如果指令中的数 据直接以其原本的形式传输，则不可避免的会与指令中的控制字发生混淆。

----例如本例中，指令的起始字符为"g"，其ASCII码值为67H，结束字符为"G"，其ASCII码值为47H。假

设要写入的数据中也有47H，并且数据直接以其原本的形式传输，则PLC会因为接收到了数据中的47H 而停止接收，这样PLC接收到的指令将是一个不完整的非法指令，很可能造成PLC的误动作。

----为了避免这种情况的发生，可以用文本来传送二进制数据。通过以16进制ASCII码的格式描述数据，

每个二进制的字节都可以表示成一对ASCII编码，这对编码表示这个字节的两个16进制字符。这种格式 可以表示任何的数值，仅仅使用ASCII代码的30H到39H（表示0到9）和41H到46H（表示A到F）。

ASCII码的其余部分可以用作控制字（起始标志、结束标志、指令类型等）。这样，数据中的47H以ASCII 码的形式进行传送就变成了34H 37H 两个字节，从而避免了PLC因接收到数据中的47H而停止接收的错 误。

表 表 表

表1 上位机指令格式上位机指令格式上位机指令格式上位机指令格式

Byte0 起始字符

Byte1 指令类型（读/写）

Byte2 Byte3

目标PLC站地址（十六进制ASCII码）

Byte4 Byte5 Byte6 Byte7 Byte8 Byte9 Byte10 Byte11

目标寄存器地址（十六进制ASCII码）

Byte12 Byte13

读/写字节数M（十六进制ASCII码）

Byte14 Byte15 Byte16 Byte17 Byte18 Byte19 Byte20 Byte21 Byte22 Byte23 Byte24 Byte25 Byte26 Byte27 Byte28

要写入的数据（十六进制ASCII码）

Byte29 Byte30 Byte31

BCC校验码（十六进制ASCII码）

Byte32 结束字符

表 表 表

表2 反馈信息格式反馈信息格式反馈信息格式反馈信息格式

Byte0 起始字符

Byte1 状态信息

Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Byte8 Byte9 Byte10 Byte11 Byte12 Byte13 Byte14 Byte15 Byte16 Byte17

数据区（十六进制ASCII码）

Byte18 Byte19

BCC校验码（十六进制ASCII码）

Byte20 结束字符

PLC程序执行过程程序执行过程程序执行过程程序执行过程

----PLC在第一次扫描时执行初始化子程序，对端口及RCV指令进行初始化。初始化完成后，运行RCV

指令使端口处于接受状态。

----RCV会将以"g"开头"G"结尾的指令保存到接收缓冲区，并同时产生接收完成中断。

----RCVcomplete中断服务程序用来处理接收完成中断事件，它会将接收缓冲区中的十六进制ASCII码还

原成数据并保存，同时置位Verify子程序的触发条件（M0.1）。 ----Verify子程序首先复位本身的触发条 件以防止子程序被重复调用，然后求出接收缓冲区中指令的BCC校验码并与指令中的BCC校验码进行比 对。如果相等则置BCC码校验正确的标志位（M0.0）为1；如果指令格式正确（指令的结束标志在接收缓 冲区中特定的位置VB133）而BCC码不相等，则发送代表BCC校验码错误的反馈信息；如果指令格式不 正确（VB133中不是指令的结束标志），则返回代表指令格式错误的反馈信息。

----Read子程序的触发条件为：指令中的站地址与本机站地址相符、指令类型为读指令、BCC检验码正确。

当条件满足时，Read子程序被执行。Read子程序首先禁止RCV，然后将指令所要读取的数据转换成十六 进制ASCII码并写入发送缓冲区、计算BCC检验码、最后发送反馈信息。

----Write子程序的触发条件为：指令中的站地址与本机站地址相符、指令类型为写指令、BCC检验码正确。

当条件满足时，Write子程序被执行。Write子程序首先禁止RCV，然后将指令中的数据写入目标寄存器，

最后发送代表写入正确的反馈信息。

----PLC每接到一条指令后都会发送一条反馈信息，当反馈信息发送完成时，会产生发送完成中断，

XMTcomplete中断服务程序用来处理发送完成中断事件。在XMTcomplete中断服务程序中所要执行的操 作包括：复位BCC校验码正确的标志位（M0.0）；允许RCV；bcc码寄存器清零；重新装入用于计算BCC 校验码的地址指针；接收缓冲区中存放指令结束字符的字节VB133清零（用来判断下一条指令格式是否正 确）。

PLC寄存器地址分配寄存器地址分配寄存器地址分配寄存器地址分配

----此程序占用PLC寄存器的VB100-VB199，内部继电器占用M0.0和M0.1。寄存器地址分配见表3、表 4、表5、表6。

表 表 表

表3 接收缓冲区接收缓冲区接收缓冲区接收缓冲区

VB100 字符数

VB101 起始字符 Byte0

VB102 指令类型（读/写） Byte1

VB103 Byte2

VB104

目标PLC站地址（十六进制ASCII码）

Byte3

VB105 Byte4

VB106 Byte5

VB107 Byte6

VB108 Byte7

VB109 Byte8

VB110 Byte9

VB111 Byte10

VB112

目标寄存器地址（十六进制ASCII码）

Byte11

VB113 Byte12

VB114

读/写字节数M（十六进制ASCII码）

Byte13

VB115 Byte14

VB116 Byte15

VB117 Byte16

VB118 Byte17

VB119 Byte18

VB120 Byte19

VB121 Byte20

VB122 Byte21

VB123 Byte22

VB124 Byte23

VB125 Byte24

VB126

要写入的数据（十六进制ASCII码）

Byte25

VB127 Byte26

VB128 Byte27

VB129 Byte28

VB130 Byte29

VB131 Byte30

VB132

BCC校验码（十六进制ASCII码）

Byte31

VB133 结束字符 Byte32

表 表 表

表4 译码区译码区译码区译码区

VB134 PLC站号（ATH from VB103-VB104） VB135

VB136 VB137 VB138

合成为VD135作为目标寄存器的地址指针

（ATH from VB105-VB112）

VB139 读/写字节数（ATH from VB113-VB114） VB140 bcc码（ATH from VB131-VB132） VB141

VB142 VB143 VB144 VB145 VB146 VB147 VB148

未使用

VB149 VB150 VB151 VB152

和成为VD149作为VB102的地址指针 用以计算BCC校验码

表 表 表

表5 发送缓冲区发送缓冲区发送缓冲区发送缓冲区

VB153 字符数

VB154 起始字符 Byte0

VB155 状态信息 Byte1

VB156 Byte2

VB157 Byte3

VB158 Byte4

VB159 Byte5

VB160 Byte6

VB161

数据区（十六进制ASCII码）

Byte7

VB162 Byte8

VB163 Byte9

VB164 Byte10

VB165 Byte11

VB166 Byte12

VB167 Byte13

VB168 Byte14

VB169 Byte15

VB170 Byte16

VB171 Byte17

VB172 Byte18

VB173

BCC校验码（十六进制ASCII码）

Byte19

VB174 结束字符 Byte20

表表

表表6 其它其它其它其它

VB175 VB176

合成为VW175

作为接收时计算bcc码循环的INDX VB177

VB178

合成为VW177

作为发送时计算bcc码循环的INDX

VB179 接收数据的bcc码

VB180 发送数据的bcc码

VB181 VB182 VB183 VB184

合成为VD181作为VB156的地址指针

（计算发送反馈信息的bcc码时使用）

VB185至VB198 未使用

VB199 本机站号

程序清单 程序清单 程序清单 程序清单 主程序 主程序 主程序 主程序 ：：：：

NETWORK 1

LD SM0.1 //第一次扫描调用初始化子程序 CALL initialize

NETWORK 2

LDB= VB134, VB199 //指令中的站地址与本机站地址相符 AB= VB102, 5 //指令类型为读指令

A M0.0 //BCC码校验正确

CALL Read //调用读子程序

NETWORK 3

LDB= VB134, VB199 //指令中的站地址与本机站地址相符 AB= VB102, 6 //指令类型为写指令

A M0.0 //BCC码校验正确

CALL Write //调用写子程序

NETWORK 4

LD M0.1 //指令接收完成后调用BCC码校验子程序 CALL Verify

NETWORK 5

LD SM4.5 //当端口空闲时启动RCV RCV VB100, 0

Read子程序子程序子程序子程序 ：：：：

NETWORK 1

LD SM0.0 //停止端口0的接收 R SM87.7, 1

R M0.0, 1

RCV VB100, 0

NETWORK 2

LD SM0.0 //将数据写入发送缓冲区

MOVB 103, VB154 MOVB 1, VB155 HTA *VD135, VB156, 16 MOVB 26, VB174 MOVB 21, VB153

NETWORK 3

LD SM0.0 //计算BCC校验码 FOR VW177, +1, +16

NETWORK 4

LD SM0.0

XORB *VD181, VB180

NETWORK 5

LD SM0.0

INCD VD181

NETWORK 6

NEXT

NETWORK 7

LD SM0.0

HTA VB180, VB172, 2 //BCC校验码写入发送缓冲区

NETWORK 8

LD SM4.5 //发送反馈信息

XMT VB153, 0 Write子程序子程序 ：子程序子程序：：：

NETWORK 1

LD SM0.0 //停止端口0的接收 R SM87.7, 1

R M0.0, 1

RCV VB100, 0

NETWORK 2

LD SM0.0 //装入要写如数据源的地址指针 MOVD &VB115, VD145

NETWORK 3

LD SM0.0 //写入数据

ATH *VD145, *VD135,

VB139

NETWORK 4

LD SM0.0 //指令执行的反馈信息写入发送缓冲区 MOVB 21, VB153

MOVB 103, VB154 MOVB 2, VB155 MOVB 26, VB174

NETWORK 5

LD SM4.5 //发送指令执行的反馈信息 XMT VB153, 0

Verify子程序子程序子程序子程序 ：：：：

NETWORK 1

LD SM0.0

R M0.1, 1 //复位verify子程序的执行条件

NETWORK 2

LD SM0.0 //计算BCC码 FOR VW175, +1, +29

NETWORK 3

LD SM0.0

XORB *VD149, VB179

NETWORK 4

LD SM0.0

INCD VD149

NETWORK 5

NEXT

NETWORK 6

LDB= VB179, VB140 //当BCC码校验正确时，M0.0置1 AB= VB133, 71

S M0.0, 1

NETWORK 7

LDB= VB133, 71 //BCC码错误时发送反馈信息 AB<> VB179, VB140

MOVB 21, VB153 MOVB 103, VB154 MOVB 3, VB155 MOVB 26, VB174 R SM87.7, 1 RCV VB100, 0

XMT VB153, 0

NETWORK 8

LDB<> VB133, 71 //指令格式错误或RCV超时时发送反馈信息 MOVB 21, VB153

MOVB 103, VB154 MOVB 4, VB155 MOVB 26, VB174 R SM87.7, 1 RCV VB100, 0 XMT VB153, 0 Initialize子程序子程序子程序子程序 ：：：：

NETWORK 1

LD SM0.0

MOVB 9, SMB30 //0口"9600,N,8,1"

NETWORK 2

LD SM0.0 //RCV指令初始化 MOVB 16#EC, SMB87

MOVB 103, SMB88 MOVB 71, SMB89 MOVB +1000, SMW92 MOVB 35, SMB94 R SM87.2, 1

NETWORK 3

LD SM0.0

ATCH RCVcomplete, 23 //连接口0接收完成的中断

NETWORK 4

LD SM0.0

ATCH XMTcomplete, 9 //连接口0发送完成的中断

NETWORK 5

LD SM0.0

ENI //中断允许

NETWORK 6

LD SM0.0

MOVB 2, VB199 //将本机站地址装入寄存器

NETWORK 7

LD SM0.0

MOVB &VB102, VD149 //装入地址指针 MOVB 0, VB179 //BCC码寄存器清零 MOVB &VB156, VD181 //装入地址指针 MOVB 0, VB180 //BCC码寄存器清零 RCVcomplete中断程序中断程序中断程序中断程序

NETWORK 1

LD SM0.0

ATH VB103, VB134, 2 //指令译码（ASCII码到十六进制）

ATH VB105, VB135, 8 ATH VB113, VB139, 2 ATH VB131, VB140, 2

S M0.1, 1 //置位Verify子程序的触发条件 MOVB 0, VB179 //BCC码寄存器清零

MOVD &VB102, VD149 //装入地址指针 XMTcomplete中断程序中断程序中断程序中断程序

NETWORK 1

LD SM0.0

R M0.0, 1 //复位BCC校验码正确的标志位 S SM87.7, 1 //允许口0进行接收

MOVB 0, VB179 //BCC校验码寄存器清零 MOVB 0, VB180 //BCC校验码寄存器清零 MOVD &VB102, VD149 //重新装入地址指针 MOVD &VB156, VD181

MOVB 0, VB133 //接收缓冲区中存放指令结束字符的字节清零
