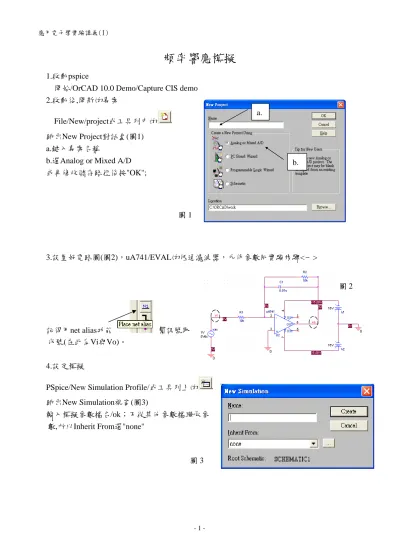

應用電子學實驗講義(I)
- 1 -
頻率響應模擬
1.啟動pspice
開始/OrCAD 10.0 Demo/Capture CIS demo 2.啟動後,開新的專案
File/New/project或工具列中的 跳出New Project對話盒(圖1) a.鍵入專案名稱
b.選Analog or Mixed A/D 或再修改儲存路徑後按"OK";
3.設置好電路圖(圖2)，uA741/EVAL的低通濾波器，元件參數同實驗步驟<一>
記得用net alias功能 幫訊號取
代號(在此為Vi與Vo)。
4.設定模擬
PSpice/New Simulation Profile/或工具列上的 跳出New Simulation視窗(圖3)
輸入模擬參數檔名/ok；不從其他參數檔繼承參 數,所以Inherit From選"none"
a.
b.
圖 1
圖 2
圖 3
應用電子學實驗講義(I)
- 2 -
跳出Simulation Settings視窗(圖4) a.標籤選"Analysis"
b. Analysis type:選"AC Sweep/Noise" (交流掃描型態) c. AC Sweep Type選"Logrithmic"的"Decade" (冪次顯示) d. Start Frequency設"100" (模擬起始頻率)
End Frequency設"100K" (模擬終點頻率) Points/Decade設"101" (每冪次紀錄101點) 確定
5.存檔後模擬
存檔:File/Save或工具列的 或 Crtl+S
模擬:PSpice/Run或工具列的 6.跳出Probe視窗,
選擇Y軸參數:Trace/Add Trace或工具 列的
跳出Add Traces視窗(圖5)
在視窗下方Trace Expression:鍵入"DB(V(Vo)/V(Vi)) " (以dB當Y軸)或由上面的"Simulation Output Variables" (訊號參數)及"Functions or Marcros" (功能函數)來選擇。
a.
b.
c. d.
圖 4
圖 5
應用電子學實驗講義(I)
- 3 -
OK後
跳出模擬圖,使用Trace/Cursor/Display或 (Toggle cursor)找出-3dB點的頻率
若要改變X軸和Y軸座標的設定值，則 Plot/Axis Settings
7.增加一條Y軸座標以顯示相位頻譜圖 Plot/Add Y Axis
叫出Probe視窗在Trace Expression:鍵入"P(V(Vo)/V(Vi)) " (以Phase當Y軸) 使用Toggle cursor找出-3dB點的相位
8.將波形圖存檔
Window/Display Control
輸入檔名後可存入.PRB檔內,以後開啟這個.DAT檔時,可以在Save/Restore Display視窗內重 啟該波形
圖 6
