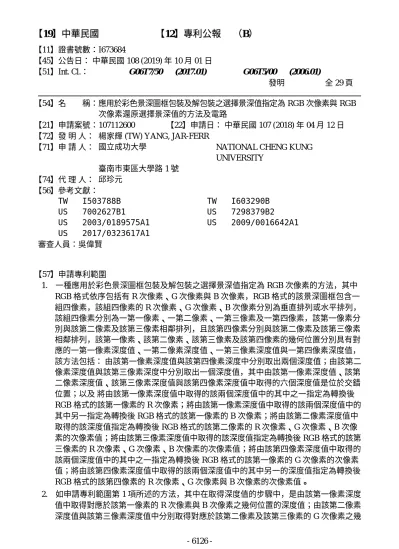

【11】證書號數：I673684 【45】公告日： 中華民國 108 (2019) 年 10 月 01 日 【51】Int. Cl.： G06T7/50 (2017.01) G06T5/00 (2006.01) 發明 全 29 頁 【54】名 稱：應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素與 RGB 次像素還原選擇景深值的方法及電路 【21】申請案號：107112600 【22】申請日： 中華民國 107 (2018) 年 04 月 12 日 【72】發 明 人： 楊家輝 (TW) YANG, JAR-FERR
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 邱珍元 【56】參考文獻： TW I503788B US 7002627B1 US 2003/0189575A1 US 2017/0323617A1 TW I603290B US 7298379B2 US 2009/0016642A1 審查人員：吳偉賢 【57】申請專利範圍 1. 一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一 組四像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列， 該組四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分 別與該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素 相鄰排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對 應的一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值， 該方法包括： 由該第一像素深度值與該第四像素深度中分別取出兩個深度值；由該第二 像素深度值與該第三像素深度中分別取出一個深度值，其中由該第一像素深度值、該第 二像素深度值、該第三像素深度值與該第四像素深度值中取得的六個深度值是位於交錯 位置；以及 將由該第一像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中取得的該兩個深度值中的 其中另一指定為轉換後 RGB 格式的該第一像素的 B 次像素；將由該第二像素深度值中 取得的該深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像 素的次像素值；將由該第三像素深度值中取得的該深度值指定為轉換後 RGB 格式的該第 三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第四像素深度值中取得的 該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第一像素的 G 次像素的次像素 值；將由該第四像素深度值中取得的該兩個深度值中的其中另一的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素與 B 次像素的次像素值。 2. 如申請專利範圍第 1 項所述的方法，其中在取得深度值的步驟中，是由該第一像素深度 值中取得對應於該第一像素的 R 次像素與 B 次像素之幾何位置的深度值；由該第二像素 深度值與該第三像素深度值中分別取得對應於該第二像素及該第三像素的 G 次像素之幾
何位置的深度值；由該第四像素深度值中取得對應於該第四像素的 R 次像素與 B 次像素 之幾何位置的深度值。 3. 如申請專利範圍第 2 項所述的方法，其中在指定為轉換後 RGB 格式的步驟中，是將由 該第一像素深度值中取得對應於該第一像素的 R 次像素之幾何位置的深度值指定為轉換 後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中取得對應於該第一像 素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 B 次像素； 將由該第二像素深度值中取得對應於該第二像素的 G 次像素之幾何位置的深度值指定為 轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該 第三像素深度值中取得對應於該第三像素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第四像素 深度值中取得對應於該第四像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格 式的該第一像素的 G 次像素的次像素值；將由該第四像素深度值中取得對應於該第四像 素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、 G 次像素與 B 次像素的次像素值。 4. 一種電路，應用於執行如申請專利範圍第 1 項至第 3 項中任一項所述的方法，該電路包 括： 一取得單元，其由該第一像素深度值與該第四像素深度中分別取出兩個深度值；由 該第二像素深度值與該第三像素深度中分別取出一個深度值，其中由該第一像素深度 值、該第二像素深度值、該第三像素深度值與該第四像素深度值中取得的六個深度值是 位於交錯位置；以及 一存入單元，其將由該第一像素深度值中取得的該兩個深度值中的 其中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中 取得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第一像素的 B 次像素； 將由該第二像素深度值中取得的該深度值指定為轉換後 RGB 格式的該第二像素的 R 次 像素、G 次像素、B 次像素的次像素值；將由該第三像素深度值中取得的該深度值指定 為轉換後 RGB 格式的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由 該第四像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第一 像素的 G 次像素的次像素值；將由該第四像素深度值中取得的該兩個深度值中的其中另 一的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素與 B 次像素的 次像素值。 5. 如申請專利範圍第 4 項所述的電路，其中該取得單元由該第一像素深度值中取得對應於 該第一像素的 R 次像素與 B 次像素之幾何位置的深度值；由該第二像素深度值與該第三 像素深度值中分別取得對應於該第二像素及該第三像素的 G 次像素之幾何位置的深度 值；由該第四像素深度值中取得對應於該第四像素的 R 次像素與 B 次像素之幾何位置的 深度值。 6. 如申請專利範圍第 5 項所述的電路，其中該存入單元由該第一像素深度值中取得對應於 該第一像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 R 次像素；由該第一像素深度值中取得對應於該第一像素的 B 次像素之幾何位置的深度值 指定為轉換後 RGB 格式的該第一像素的 B 次像素；由該第二像素深度值中取得對應於 該第二像素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的次像素值；由該第三像素深度值中取得對應於該第三像 素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 R 次像素、 G 次像素、B 次像素的次像素值；由該第四像素深度值中取得對應於該第四像素的 R 次 像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 G 次像素的次像素 值；由該第四像素深度值中取得對應於該第四像素的 B 次像素之幾何位置的深度值指定
7. 一種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一組四 像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列，該組 四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分別與 該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素相鄰 排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對應的 一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值，該方 法包括： 分別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素、該第二像素的 G 次像素值、該第三像素的 G 次像素值及該第四像素的 B 次像 素值；以及 將該第一像素的 R 次像素值指定為該第一像素深度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像素值指定為該第四像素深度值中， 與該第四像素的 R 次像素值對應之幾何位置內；將該第一像素的 B 次像素值指定為該第 一像素深度值中，與該第一像素的 B 次像素值對應之幾何位置內；將該第二像素的 G 次 像素值指定為該第二像素深度值中，與該第二像素的 G 次像素值對應之幾何位置內；將 該第三像素的 G 次像素值指定為該第三像素深度值中，與該第三像素的 G 次像素值對應 之幾何位置內；將該第四像素的 B 次像素值指定為該第四像素深度值中，與該第四像素 的 B 次像素值對應之幾何位置內。 8. 一種電路，應用於執行如申請專利範圍第 7 項所述之方法，包括： 一取得單元，其分別 取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素、該第 二像素的 G 次像素值、該第三像素的 G 次像素值及該第四像素的 B 次像素值；以及 一 存入單元，其將該第一像素的 R 次像素值指定為該第一像素深度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像素值指定為該第四像素深度值 中，與該第四像素的 R 次像素值對應之幾何位置內；將該第一像素的 B 次像素值指定為 該第一像素深度值中，與該第一像素的 B 次像素值對應之幾何位置內；將該第二像素的 G 次像素值指定為該第二像素深度值中，與該第二像素的 G 次像素值對應之幾何位置 內；將該第三像素的 G 次像素值指定為該第三像素深度值中，與該第三像素的 G 次像素 值對應之幾何位置內；將該第四像素的 B 次像素值指定為該第四像素深度值中，與該第 四像素的 B 次像素值對應之幾何位置內。 9. 一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一 組四像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列， 該組四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分 別與該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素 相鄰排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對 應的一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值， 該方法包括： 由該第一像素深度值、該第二像素深度值、該第三像素深度與該第四像素 深度中分別取出兩個深度值；以及 將由該第一像素深度值中取得的該兩個深度值中的其 中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中取 得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第一像素的 B 次像素；將 由該第二像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第 二像素的 G 次像素的次像素值；將由該第二像素深度值中取得的該兩個深度值中的其中 另一指定為轉換後 RGB 格式的該第二像素的 B 次像素的次像素值；將由該第三像素深 度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第三像素的 R 次 像素、G 次像素、B 次像素的次像素值；將由該第三像素深度值中取得的該兩個深度值
中的其中另一指定為轉換後 RGB 格式的該第一像素的 G 次像素的次像素值；將由該第 四像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第二像素 的 R 次像素的次像素值；將由該第四像素深度值中取得的該兩個深度值中的其中另一的 深度值指定為轉換後 RGB格式的該第四像素的 R 次像素、G 次像素與 B 次像素的次像 素值。 10. 如申請專利範圍第 9 項所述的方法，其中在取得深度值的步驟中，是由該第一像素深度 值中取得對應於該第一像素的 R 次像素與 B 次像素之幾何位置的深度值；由該第二像素 深度值中取得對應於該第二像素的 G 次像素與 B 次像素之幾何位置的深度值；是由該第 三像素深度值中取得對應於該第三像素的 R 次像素與 G 次像素之幾何位置的深度值；由 該第四像素深度值中取得對應於該第四像素的 R 次像素之幾何位置的深度值與對應於該 第四像素的 B 次像素之幾何位置的深度值。 11. 如申請專利範圍第 10 項所述的方法，其中在指定為轉換後 RGB 格式的步驟中，是將由 該第一像素深度值中取得對應於該第一像素的 R 次像素之幾何位置的深度值指定為轉換 後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中取得對應於該第一像 素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 B 次像素； 將由該第二像素深度值中取得對應於該第二像素的 G 次像素之幾何位置的深度值指定為 轉換後 RGB 格式的該第二像素的 G 次像素的次像素值；將由該第二像素深度值中取得 對應於該第二像素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像 素的 B 次像素的次像素值；將由該第三像素深度值中取得對應於該第三像素的 R 次像素 之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第三像素深度值中取得對應於該第三像素的 G 次像素之幾何 位置的深度值指定為轉換後 RGB 格式的該第一像素的 G 次像素的次像素值；將由該第 四像素深度值中取得對應於該第四像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素的次像素值；將由該第四像素深度值中取得對應於該 第四像素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第四像素的 R 次 像素、G 次像素與 B 次像素的次像素值。 12. 一種電路，應用於執行如申請專利範圍第 9 項至第 11 項中任一項所述的方法，該電路包 括： 一取得單元，其由該第一像素深度值、該第二像素深度值、該第三像素深度與該第 四像素深度中分別取出兩個深度值；以及 一存入單元，其將由該第一像素深度值中取得 的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將由 該第一像素深度值中取得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第一 像素的 B 次像素；將由該第二像素深度值中取得的該兩個深度值中的其中之一指定為轉 換後 RGB 格式的該第二像素的 G 次像素的次像素值；將由該第二像素深度值中取得的 該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第二像素的 B 次像素的次像素 值；將由該第三像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式 的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第三像素深度值中 取得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第一像素的 G 次像素的 次像素值；將由該第四像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第二像素的 R 次像素的次像素值；將由該第四像素深度值中取得的該兩個 深度值中的其中另一的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次 像素與 B 次像素的次像素值。 13. 如申請專利範圍第 12 項所述的電路，其中該取得單元由該第一像素深度值中取得對應於 該第一像素的 R 次像素與 B 次像素之幾何位置的深度值；由該第二像素深度值中取得對
得對應於該第三像素的 R 次像素與 G 次像素之幾何位置的深度值；由該第四像素深度值 中取得對應於該第四像素的 R 次像素與 B 次像素之幾何位置的深度值。 14. 如申請專利範圍第 13 項所述的電路，其中該存入單元由該第一像素深度值中取得對應於 該第一像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 R 次像素；由該第一像素深度值中取得對應於該第一像素的 B 次像素之幾何位置的深度值 指定為轉換後 RGB 格式的該第一像素的 B 次像素；由該第二像素深度值中取得對應於 該第二像素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像素的 G 次像素的次像素值；由該第二像素深度值中取得對應於該第二像素的 B 次像素之幾何位 置的深度值指定為轉換後 RGB 格式的該第二像素的 B 次像素的次像素值；由該第三像 素深度值中取得對應於該第三像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；由該第三像素深度值 中取得對應於該第三像素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該 第一像素的 G 次像素的次像素值；由該第四像素深度值中取得對應於該第四像素的 R 次 像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素的次像素 值；由該第四像素深度值中取得對應於該第四像素的 B 次像素之幾何位置的深度值指定 為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素與 B 次像素的次像素值。 15. 一種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一組四 像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列，該組 四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分別與 該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素相鄰 排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對應的 一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值，該方 法包括： 分別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素值、該第二像素的 R 次像素值、G 次像素值與 B 次像素、該第三像素的 R 次像素 值與該第四像素的 B 次像素值；以及 將該第一像素的 R 次像素值指定為該第一像素深 度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像素值指 定為該第三像素深度值中，與該第三像素的 G 次像素值對應之幾何位置內；將該第一像 素的 B 次像素值指定為該第一像素深度值中，與該第一像素的 B 次像素值對應之幾何位 置內；將該第二像素的 R 次像素值指定為該第四像素深度值中，與該第四像素的 R 次像 素值對應之幾何位置內；將該第二像素的 G 次像素值指定為該第二像素深度值中，與該 第二像素的 G 次像素值對應之幾何位置內；將該第二像素的 B 次像素值指定為該第二像 素深度值中，與該第二像素的 B 次像素值對應之幾何位置內；將該第三像素的 R 次像素 值指定為該第三像素深度值中，與該第三像素的 R 次像素值對應之幾何位置內；將該第 四像素的 B 次像素值指定為該第四像素深度值中，與該第四像素的 B 次像素值對應之幾 何位置內。 16. 一種電路，應用於執行如申請專利範圍第 15 項所述之方法，包括： 一取得單元，其分 別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素值、 該第二像素的 R 次像素值、G 次像素值與 B 次像素、該第三像素的 R 次像素值與該第四 像素的 B 次像素值；以及 一存入單元，其將該第一像素的 R 次像素值指定為該第一像 素深度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像素 值指定為該第三像素深度值中，與該第三像素的 G 次像素值對應之幾何位置內；將該第 一像素的 B 次像素值指定為該第一像素深度值中，與該第一像素的 B 次像素值對應之幾 何位置內；將該第二像素的 R 次像素值指定為該第四像素深度值中，與該第四像素的 R
次像素值對應之幾何位置內；將該第二像素的 G 次像素值指定為該第二像素深度值中， 與該第二像素的 G 次像素值對應之幾何位置內；將該第二像素的 B 次像素值指定為該第 二像素深度值中，與該第二像素的 B 次像素值對應之幾何位置內；將該第三像素的 R 次 像素值指定為該第三像素深度值中，與該第三像素的 R 次像素值對應之幾何位置內；將 該第四像素的 B 次像素值指定為該第四像素深度值中，與該第四像素的 B 次像素值對應 之幾何位置內。 17. 一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一 組四像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列， 該組四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分 別與該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素 相鄰排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對 應的一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值， 該方法包括： 由該第一像素深度值、該第二像素深度值、該第三像素深度與該第四像素 深度中分別取出兩個深度值；以及 將由該第一像素深度值中取得的該兩個深度值中的其 中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將由該第一像素深度值中取 得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第一像素的 G 次像素；將 由該第二像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第 一像素的 B 次像素的次像素值；將由該第二像素深度值中取得的該兩個深度值中的其中 另一指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的次像素 值；將由該第三像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式 的該第三像素的 R 次像素的次像素值；將由該第三像素深度值中取得的該兩個深度值中 的其中另一指定為轉換後 RGB 格式的該第三像素的 G 次像素的次像素值；將由該第四 像素深度值中取得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第三像素的 B 次像素的次像素值；將由該第四像素深度值中取得的該兩個深度值中的其中另一的深 度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素與 B 次像素的次像素 值。 18. 如申請專利範圍第 17 項所述的方法，其中在取得深度值的步驟中，是由該第一像素深度 值中取得對應於該第一像素的 R 次像素與 G 次像素之幾何位置的深度值；由該第二像素 深度值中取得對應於該第二像素的 R 次像素與 B 次像素之幾何位置的深度值；是由該第 三像素深度值中取得對應於該第三像素的 R 次像素與 G 次像素之幾何位置的深度值；是 由該第四像素深度值中取得對應於該第四像素的 R 次像素與 B 次像素之幾何位置的深度 值。 19. 如申請專利範圍第 18 項所述的方法，其中在指定為轉換後 RGB 格式的步驟中，是將由 該第一像素深度值中取得對應於該第一像素的 R 次像素之幾何位置的深度值指定為轉換 後 RGB 格式的該第一像素的 R 次像素；由該第一像素深度值中取得對應於該第一像素 的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 G 次像素；由 該第二像素深度值中取得對應於該第二像素的 R 次像素之幾何位置的深度值指定為轉換 後 RGB 格式的該第一像素的 B 次像素的次像素值；由該第二像素深度值中取得對應於 該第二像素的 B 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的次像素值；由該第三像素深度值中取得對應於該第三像 素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 R 次像素的 次像素值；由該第三像素深度值中取得對應於該第三像素的 G 次像素之幾何位置的深度
中取得對應於該第四像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該 第三像素的 B 次像素的次像素值；由該第四像素深度值中取得對應於該第四像素的 B 次 像素之幾何位置的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素 與 B次像素的次像素值。 20. 一種電路，應用於執行如申請專利範圍第 17 項至第 19 項中任一項所述的方法，該電路 包括： 一取得單元，其由該第一像素深度值、該第二像素深度值、該第三像素深度與該 第四像素深度中分別取出兩個深度值；以及 一存入單元，其將由該第一像素深度值中取 得的該兩個深度值中的其中之一指定為轉換後 RGB 格式的該第一像素的 R 次像素；將 由該第一像素深度值中取得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第 一像素的 G 次像素；將由該第二像素深度值中取得的該兩個深度值中的其中之一指定為 轉換後 RGB 格式的該第一像素的 B 次像素的次像素值；將由該第二像素深度值中取得 的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次 像素、B 次像素的次像素值；將由該第三像素深度值中取得的該兩個深度值中的其中之 一指定為轉換後 RGB 格式的該第三像素的 R 次像素的次像素值；將由該第三像素深度 值中取得的該兩個深度值中的其中另一指定為轉換後 RGB 格式的該第三像素的 G 次像 素的次像素值；將由該第四像素深度值中取得的該兩個深度值中的其中之一指定為轉換 後 RGB 格式的該第三像素的 B 次像素的次像素值；將由該第四像素深度值中取得的該 兩個深度值中的其中另一的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、 G 次像素與 B 次像素的次像素值。 21. 如申請專利範圍第 20 項所述的電路，其中該取得單元是由該第一像素深度值中取得對應 於該第一像素的 R 次像素與 G 次像素之幾何位置的深度值；由該第二像素深度值中取得 對應於該第二像素的 R 次像素與 B 次像素之幾何位置的深度值；是由該第三像素深度值 中取得對應於該第三像素的 R 次像素與 G 次像素之幾何位置的深度值；由該第四像素深 度值中取得對應於該第四像素的 R 次像素與 B 次像素之幾何位置的深度值。 22. 如申請專利範圍第 21 項所述的電路，其中該存入單元由該第一像素深度值中取得對應於 該第一像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 R 次像素；由該第一像素深度值中取得對應於該第一像素的 G 次像素之幾何位置的深度值 指定為轉換後 RGB 格式的該第一像素的 G 次像素；由該第二像素深度值中取得對應於 該第二像素的 R 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該第一像素的 B 次像素的次像素值；由該第二像素深度值中取得對應於該第二像素的 B 次像素之幾何位 置的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的 次像素值；由該第三像素深度值中取得對應於該第三像素的 R 次像素之幾何位置的深度 值指定為轉換後 RGB 格式的該第三像素的 R 次像素的次像素值；由該第三像素深度值 中取得對應於該第三像素的 G 次像素之幾何位置的深度值指定為轉換後 RGB 格式的該 第三像素的 G 次像素的次像素值；由該第四像素深度值中取得對應於該第四像素的 R 次 像素之幾何位置的深度值指定為轉換後 RGB 格式的該第三像素的 B 次像素的次像素 值；由該第四像素深度值中取得對應於該第四像素的 B 次像素之幾何位置的深度值指定 為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素與 B 次像素的次像素值。 23. 一種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一組四 像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列，該組 四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分別與 該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素相鄰 排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對應的
一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值，該方 法包括： 分別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素值、該第二像素的 B 次像素值、該第三像素的 R 次像素值、G 次像素值與 B 次像 素值與該第四像素的 B次像素值；以及 將該第一像素的 R 次像素值指定為該第一像素深 度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像素值指 定為該第一像素深度值中，與該第一像素的 G 次像素值對應之幾何位置內；將該第一像 素的 B 次像素值指定為該第二像素深度值中，與該第二像素的 R 次像素值對應之幾何位 置內；將該第二像素的 B 次像素值指定為該第二像素深度值中，與該第二像素的 B 次像 素值對應之幾何位置內；將該第三像素的 R 次像素值指定為該第三像素深度值中，與該 第三像素的 R 次像素值對應之幾何位置內；將該第三像素的 G 次像素值指定為該第三像 素深度值中，與該第三像素的 G 次像素值對應之幾何位置內；將該第三像素的 B 次像素 值指定為該第四像素深度值中，與該第四像素的 R 次像素值對應之幾何位置內；將該第 四像素的 B 次像素值指定為該第四像素深度值中，與該第四像素的 B 次像素值對應之幾 何位置內。 24. 一種電路，應用於執行如申請專利範圍第 23 項所述之方法，包括： 一取得單元，其分 別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、G 次像素與 B 次像素值、 該第二像素的 B 次像素值、該第三像素的 R 次像素值、G 次像素值與 B 次像素值與該第 四像素的 B 次像素值；以及 一存入單元，其將該第一像素的 R 次像素值指定為該第一 像素深度值中，與該第一像素的 R 次像素值對應之幾何位置內；將該第一像素的 G 次像 素值指定為該第一像素深度值中，與該第一像素的 G 次像素值對應之幾何位置內；將該 第一像素的 B 次像素值指定為該第二像素深度值中，與該第二像素的 R 次像素值對應之 幾何位置內；將該第二像素的 B 次像素值指定為該第二像素深度值中，與該第二像素的 B 次像素值對應之幾何位置內；將該第三像素的 R 次像素值指定為該第三像素深度值 中，與該第三像素的 R 次像素值對應之幾何位置內；將該第三像素的 G 次像素值指定為 該第三像素深度值中，與該第三像素的 G 次像素值對應之幾何位置內；將該第三像素的 B 次像素值指定為該第四像素深度值中，與該第四像素的 R 次像素值對應之幾何位置 內；將該第四像素的 B 次像素值指定為該第四像素深度值中，與該第四像素的 B 次像素 值對應之幾何位置內。 25. 一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一 組四像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列， 該組四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分 別與該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素 相鄰排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對 應的一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值， 該方法包括： 由該第一像素深度值、該第二像素深度值、該第三像素深度值與該第四像 素深度值中分別取出一個深度值，其中由該第一像素深度值與該第三像素深度值取得的 兩個深度值是位於交錯位置；由該第二像素深度值與該第四像素深度值取得的兩個深度 值是位於交錯位置；以及 將由該第一像素深度值中取得的深度值指定為轉換後 RGB 格 式的該第一像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第二像素深度值 中取得的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像 素的次像素值；將由該第三像素深度值中取得的深度值指定為轉換後 RGB 格式的該第三 像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第四像素深度值中取得的深
度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、G 次像素、B 次像素的次像素 值。 26. 如申請專利範圍第 25 項所述的方法，其中在取得深度值的步驟中，是分別取得該第一像 素深度值中對應於該第一像素的 R 次像素之幾何位置的深度值、該第二像素深度值中對 應於該第二像素的 G 次像素之幾何位置的深度值、該第三像素深度值中對應於該第三像 素的 G 次像素之幾何位置的深度值與該第四像素深度值中對應於該第四像素的 B 次像素 之幾何位置的深度值。 27. 一種電路，應用於執行如申請專利範圍第 25 項至第 26 項中任一項所述的方法，該電路 包括： 一取得單元，其由該第一像素深度值、該第二像素深度值、該第三像素深度值與 該第四像素深度值中分別取出一個深度值，其中由該第一像素深度值與該第三像素深度 值取得的兩個深度值是位於交錯位置；由該第二像素深度值與該第四像素深度值取得的 兩個深度值是位於交錯位置；以及 一存入單元，其將由該第一像素深度值中取得的深度 值指定為轉換後 RGB 格式的該第一像素的 R 次像素、G 次像素、B 次像素的次像素 值；將由該第二像素深度值中取得的深度值指定為轉換後 RGB 格式的該第二像素的 R 次像素、G 次像素、B 次像素的次像素值；將由該第三像素深度值中取得的深度值指定 為轉換後 RGB 格式的該第三像素的 R 次像素、G 次像素、B 次像素的次像素值；將由 該第四像素深度值中取得的深度值指定為轉換後 RGB 格式的該第四像素的 R 次像素、 G 次像素、B 次像素的次像素值。 28. 如申請專利範圍第 27 項所述的電路，其中該取得單元是分別取得該第一像素深度值中對 應於該第一像素的 R 次像素之幾何位置的深度值、該第二像素深度值中對應於該第二像 素的 G 次像素之幾何位置的深度值、該第三像素深度值中對應於該第三像素的 G 次像素 之幾何位置的深度值與該第四像素深度值中對應於該第四像素的 B 次像素之幾何位置的 深度值。 29. 一種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法，其中 RGB 格式依序包括有 R 次像素、G 次像素與 B 次像素，RGB 格式的該景深圖框包含一組四 像素，該組四像素的 R 次像素、G 次像素、B 次像素分別為垂直排列或水平排列，該組 四像素分別為一第一像素、一第二像素、一第三像素及一第四像素，該第一像素分別與 該第二像素及該第三像素相鄰排列，且該第四像素分別與該第二像素及該第三像素相鄰 排列，該第一像素、該第二像素、該第三像素及該第四像素的幾何位置分別具有對應的 一第一像素深度值、一第二像素深度值、一第三像素深度值與一第四像素深度值，該方 法包括： 分別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、該第二像素的 G 次像素值、該第三像素的 G 次像素值及該第四像素的 B 次像素值；以及 將該第一像 素的 R 次像素值指定為該第一像素深度值中，與該第一像素的 R 次像素值對應之幾何位 置內；將該第二像素的 G 次像素值指定為該第二像素深度值中，與該第二像素的 G 次像 素值對應之幾何位置內；將該第三像素的 G 次像素值指定為該第三像素深度值中，與該 第三像素的 G 次像素值對應之幾何位置內；將該第四像素的 B 次像素值指定為該第四像 素深度值中，與該第四像素的 B 次像素值對應之幾何位置內。 30. 一種電路，應用於執行如申請專利範圍第 29 項所述之方法，該電路包括： 一取得單 元，其分別取得 RGB 格式的該組四像素的該第一像素的 R 次像素值、該第二像素的 G 次像素值、該第三像素的 G 次像素值及該第四像素的 B 次像素值；以及 一存入單元， 其將該第一像素的 R 次像素值指定為該第一像素深度值中，與該第一像素的 R 次像素值 對應之幾何位置內；將該第二像素的 G 次像素值指定為該第二像素深度值中，與該第二 像素的 G 次像素值對應之幾何位置內；將該第三像素的 G 次像素值指定為該第三像素深 度值中，與該第三像素的 G 次像素值對應之幾何位置的次像素內；將該第四像素的 B 次
像素值指定為該第四像素深度值中，與該第四像素的 B 次像素值對應之幾何位置的次像 素內。 圖式簡單說明 圖 1A 與圖 1B 分別顯示 RGB 與 YUV（CbCr）格式中，次像素的景深垂直與景深水平像 素之間的轉換示意圖。 圖 2A 與圖 2B 分別顯示景深垂直與景深水平包裝傳送 YUV444 格 式、YUC422 格式及 YUV420 格式的示意圖。 圖 3A 為本發明一實施例之一種應用於彩色景 深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法的流程示意圖。 圖 3B 為本發明 一實施例之一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的電路之 功能方塊示意圖。 圖 4A 為本發明一實施例之景深圖框中的一組四像素的示意圖。 圖 4B 與 圖 4C 分別本發明為一實施例的一組四像素之 RGB 格式與其幾何位置對應之景深值的示意 圖。 圖 5A 與圖 5B 分別為本發明不同實施例之視頻編碼系統中，RGB 格式與 YCbCr 格式之 色彩空間的轉換與反轉換示意圖。 圖 6A 為本發明一實施例之一種應用於彩色景深圖框包裝 及解包裝之 RGB 次像素還原選擇景深值的方法的流程示意圖。 圖 6B 為本發明一實施例之一 種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原景深值的電路之功能方塊示意圖。 圖 7A 為本發明另一實施例之一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法的流程示意圖。 圖 7B 與圖 7C 分別為本發明另一實施例的一組四像素之 RGB 格式與其幾何位置對應之景深值的示意圖。 圖 7D 為本發明另一實施例之一種應用於彩色景 深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法的流程示意圖。 圖 8A 為本發明又 一實施例之一種應用於彩色景深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法的 流程示意圖。 圖 8B 為本發明又一實施例的一組四像素之 RGB 格式與其幾何位置對應之景深 值的示意圖。 圖 8C 為本發明又一實施例之一種應用於彩色景深圖框包裝及解包裝之 RGB 次 像素還原選擇景深值的方法的流程示意圖。 圖 9A 為本發明又一實施例之一種應用於彩色景 深圖框包裝及解包裝之選擇景深值指定為 RGB 次像素的方法的流程示意圖。 圖 9B 為本發明 又一實施例的一組四像素之 RGB 格式與其幾何位置對應之景深值的示意圖。 圖 9C 為本發明 又一實施例之一種應用於彩色景深圖框包裝及解包裝之 RGB 次像素還原選擇景深值的方法的 流程示意圖。
