無論是否熱處理，冷加工度增加，肥粒相指數會略降

67

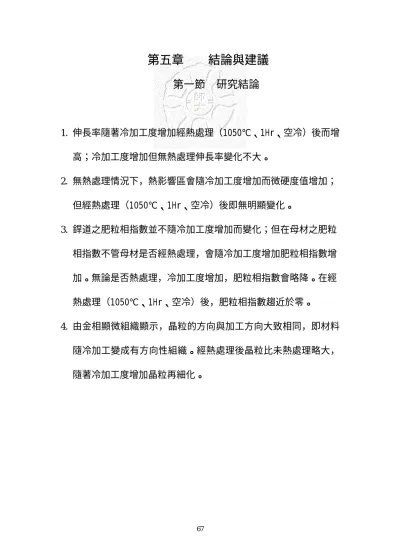

第五章 結論與建議

第一節 研究結論

1. 伸長率隨著冷加工度增加經熱處理（1050℃、1Hr、空冷）後而增 高；冷加工度增加但無熱處理伸長率變化不大。

2. 無熱處理情況下，熱影響區會隨冷加工度增加而微硬度值增加；

但經熱處理（1050℃、1Hr、空冷）後即無明顯變化。

3. 銲道之肥粒相指數並不隨冷加工度增加而變化；但在母材之肥粒 相指數不管母材是否經熱處理，會隨冷加工度增加肥粒相指數增 加。無論是否熱處理，冷加工度增加，肥粒相指數會略降。在經 熱處理（1050℃、1Hr、空冷）後，肥粒相指數趨近於零。

4. 由金相顯微組織顯示，晶粒的方向與加工方向大致相同，即材料 隨冷加工變成有方向性組織。經熱處理後晶粒比未熱處理略大，

隨著冷加工度增加晶粒再細化。

68

第二節 研究建議

本研究提供下列建議，以提供後續研究之參考：

1.本研究之冷加工度最高為 30%，後續者可針對更高的冷加工度作機 械性質的探討。

2.不同的熱處理時間及溫度對熱影響區之影響亦值得探討。

3.不同冷加工後對抗腐蝕性及殘留應力的影響來做探討。
