摘 要
歷史上地震對人類所造成之災害，堪虞為自然界中最嚴重的一 項。特別台灣更位處於環太平洋地震帶上，地震發生非常頻繁。過去 無數次的大地震，均曾經對臺灣地區造成嚴重之衝擊與災害。為了減 少未來大地震之衝擊，本計畫首先針對台灣地區中大規模地震進行震 源破裂過程的時間-空間分佈分析。透過高解析與高精確度的聯合震源 逆推，以 311 日本東北大地震為例，結果發現的破裂過程是由大尺度的 重複破裂所構成。此重複破裂行為造成異常大的最大滑移量於最大破裂 集中區中，最大滑移量甚至超過 50 公尺。從破裂的時間分佈上來看，
此次地震的能量釋放大致可分為三個階段：第一個階段從 0-40 秒，為震 央附近的初始破裂所釋放；第二個階段為 40-100 秒，為震央區的重複破 裂行為所釋放出來的能量；第三階段 100-160 秒的能量是破裂沿日本海 溝朝南北兩端傳播延伸所釋放。其次本計畫彙整其他三項研究分析結 果，包括(1)震源機制與地震破裂面之迅速判定、(2)庫倫應力變化之推 演、(3)震源區域地質與孕震構造之分析，對臺灣地區中大型地震發生後 進行快速研判其發生之原因及地質構造關係，以提供政府單位及所有民 眾正確之地震資訊，進行有效之防救災工作。過去一年主要初步成果在 大型地震之庫倫破壞應力研究，甲仙地震可能觸發觸口斷層（△CFS =
~0.05 MPa）的破裂並抑制旗山斷層（△CFS = ~ -0.01 MPa）的破裂；庫 倫應力的變化在潮州斷層以及旗山斷層更為複雜，同時可見到應力增加 和減小的區域。此外，即時自動確定地震震源機制系統已經初步建立完
摘 要
歷史上地震對人類所造成之災害，堪虞為自然界中最嚴重的一 項。特別台灣更位處於環太平洋地震帶上，地震發生非常頻繁。過去 無數次的大地震，均曾經對臺灣地區造成嚴重之衝擊與災害。為了減 少未來大地震之衝擊，本計畫首先針對台灣地區中大規模地震進行震 源破裂過程的時間-空間分佈分析。透過高解析與高精確度的聯合震源 逆推，以 311 日本東北大地震為例，結果發現的破裂過程是由大尺度的 重複破裂所構成。此重複破裂行為造成異常大的最大滑移量於最大破裂 集中區中，最大滑移量甚至超過 50 公尺。從破裂的時間分佈上來看，
此次地震的能量釋放大致可分為三個階段：第一個階段從 0-40 秒，為震 央附近的初始破裂所釋放；第二個階段為 40-100 秒，為震央區的重複破 裂行為所釋放出來的能量；第三階段 100-160 秒的能量是破裂沿日本海 溝朝南北兩端傳播延伸所釋放。其次本計畫彙整其他三項研究分析結 果，包括(1)震源機制與地震破裂面之迅速判定、(2)庫倫應力變化之推 演、(3)震源區域地質與孕震構造之分析，對臺灣地區中大型地震發生後 進行快速研判其發生之原因及地質構造關係，以提供政府單位及所有民 眾正確之地震資訊，進行有效之防救災工作。過去一年主要初步成果在 大型地震之庫倫破壞應力研究，甲仙地震可能觸發觸口斷層（△CFS =
~0.05 MPa）的破裂並抑制旗山斷層（△CFS = ~ -0.01 MPa）的破裂；庫 倫應力的變化在潮州斷層以及旗山斷層更為複雜，同時可見到應力增加 和減小的區域。此外，即時自動確定地震震源機制系統已經初步建立完
關鍵詞:
中大規模地震、源機制解、庫倫破壞應力、破裂過程Abstract
Earthquake disaster is one of the most significant impacts in nature. Particularly, Taiwan is located at parts of Pacific belts where a lot of earthquakes have been occurred. Some deadly earthquakes had impacted Taiwan during the past decades. In order to mitigate possible earthquake damages in the future, at first, this project will analyze the spatial-temporal slip distribution of large earthquakes occur in Taiwan. The body wave source inversion method will apply in this study. To follow this approach, basic source parameters should be prepared, including the magnitude, epicenter location, focal mechanism and fault plane solution. Recently, these source parameter information are routinely reported by Central Weather Bureau. Based on these information, rapid source inversion analyze can be done once big earthquake occur. In addition, we will combine results from some other studies, including (1)
Rapid Determination of Earthquake Focal Mechanism and Fault Plane, (2)Static Coulomb stress changes associated with large earthquakes and (3) geological analyses in the earthquake source area, to interpret the
關鍵詞:
中大規模地震、源機制解、庫倫破壞應力、破裂過程Abstract
Earthquake disaster is one of the most significant impacts in
nature. Particularly, Taiwan is located at parts of Pacific belts where a
lot of earthquakes have been occurred. Some deadly earthquakes had
impacted Taiwan during the past decades. In order to mitigate
possible earthquake damages in the future, at first, this project will
analyze the spatial-temporal slip distribution of large earthquakes
occur in Taiwan. The body wave source inversion method will apply in
this study. To follow this approach, basic source parameters should be
prepared, including the magnitude, epicenter location, focal
mechanism and fault plane solution. Recently, these source
parameter information are routinely reported by Central Weather
Bureau. Based on these information, rapid source inversion analyze
can be done once big earthquake occur. In addition, we will
combine results from some other studies, including (1)
Rapid Determination of Earthquake Focal Mechanism and Fault Plane, (2)Static
Coulomb stress changes associated with large earthquakes and (3)
geological analyses in the earthquake source area, to interpret the
stress, rupture process.
一、 背景
地震對人類所造成之災害，堪虞為自然界中最嚴重的一項。台灣更 位處於環太平洋地震帶上，地震發生非常頻繁。過去無數次的大地 震均對臺灣造成嚴重之衝擊與災害。
為了減少未來大地震之衝擊，本 計 畫 首 先 將 針 對 台 灣 地 區 中 大 規 模 地 震 進 行 震 源 破裂 過 程 的 時 間 -空 間 分佈分 析。所 採 用 的 方 法 為 體 波 震 源 逆 推 法 ， 此 方 法 在 進 行 分 析 前 需 要 完 整 的 震 源 參 數 資 訊 ， 包 括 地 震 規 模 、 震 源 位 置 、 震 源 機 制 、 斷 層 面 解 等 ， 目 前 這 些 資 訊 氣 象 局 已 經 於 地 震 發 生 後 快 速 地 做 例 行 公 布 ， 因 此 在 現 有 的 資 訊 架 構 下 ， 於 中 大 型 地 震 發 生 後 快 速 建 立 震 源 破 裂 過 程 的 初 步 結 果 是可 以 達 到 的 。
其 次 本 計 畫 將 彙 整其 他 三 項 研 究分 析 結 果，包 括 (1)震源機制與地 震破裂面之迅速判定、(2)庫倫應力變化之推演、(3)震源區域地質與孕 震構造之分析，對臺灣地區中 大 型 地 震 發 生 後 進 行 快 速 研 判 其 發 生 之 原 因 及 地 質 構 造 關 係 ， 以 提 供 政 府 單 位 及 所 有 民 眾 正 確 之 地 震 資 訊 ， 進 行 有效 之 防 救 災 工作 。
二、 震源區域地質與孕震構造
震 源 區 域 地 質 與 孕 震 構 造 之 分 析 本 年 度 工 作 重 點 為 新 城 ( 圖 1)、獅 潭 (圖 2)、梅 山、大 尖 山、六甲 及觸 口 等 斷 層。 先 利 用
stress, rupture process.
一、 背景
地震對人類所造成之災害，堪虞為自然界中最嚴重的一項。台灣更 位處於環太平洋地震帶上，地震發生非常頻繁。過去無數次的大地 震均對臺灣造成嚴重之衝擊與災害。
為了減少未來大地震之衝擊，本 計 畫 首 先 將 針 對 台 灣 地 區 中 大 規 模 地 震 進 行 震 源 破裂 過 程 的 時 間 -空 間 分佈分 析。所 採 用 的 方 法 為 體 波 震 源 逆 推 法 ， 此 方 法 在 進 行 分 析 前 需 要 完 整 的 震 源 參 數 資 訊 ， 包 括 地 震 規 模 、 震 源 位 置 、 震 源 機 制 、 斷 層 面 解 等 ， 目 前 這 些 資 訊 氣 象 局 已 經 於 地 震 發 生 後 快 速 地 做 例 行 公 布 ， 因 此 在 現 有 的 資 訊 架 構 下 ， 於 中 大 型 地 震 發 生 後 快 速 建 立 震 源 破 裂 過 程 的 初 步 結 果 是可 以 達 到 的 。
其 次 本 計 畫 將 彙 整其 他 三 項 研 究分 析 結 果，包 括 (1)震源機制與地 震破裂面之迅速判定、(2)庫倫應力變化之推演、(3)震源區域地質與孕 震構造之分析，對臺灣地區中 大 型 地 震 發 生 後 進 行 快 速 研 判 其 發 生 之 原 因 及 地 質 構 造 關 係 ， 以 提 供 政 府 單 位 及 所 有 民 眾 正 確 之 地 震 資 訊 ， 進 行 有效 之 防 救 災 工作 。
二、 震源區域地質與孕震構造
震 源 區 域 地 質 與 孕 震 構 造 之 分 析 本 年 度 工 作 重 點 為 新 城 ( 圖 1)、獅 潭 (圖 2)、梅 山、大 尖 山、六甲 及觸 口 等 斷 層。 先 利 用
圖 1 新城斷層及其鄰近的水系分布情形 圖 1 新城斷層及其鄰近的水系分布情形
用 近 場 強 震 資 料 、 GPS 同 震 位移 資 料 以 及遠 場 體 波 資 料 進 行聯 合 震 源 過 程 逆 推。在這 個 研 究 中 採用 一 個西 北 -東 南 走 向、朝 東 北 下 傾 的 斷 層 面 做 為 斷 層 模 型 (圖 3)， 此 斷 層 模 型 可 以 對 GPS 同 震 位 移 資 料 以 及 餘 震 分 佈 有 比 較 好 的 解 釋 。 此 外 研 究 中 我 們 採 用 三 維 格 林 函 數 來 擬 和 近 場 資 料 ， 並 採 用 平 行 化 非 負 最 小 平 方 法 來 進 行 逆 推，希 望能 藉 此 獲 得 較高 解析 度 的 震 源 時 間 -空 間 破 裂 過 程 模 型 。
用 近 場 強 震 資 料 、 GPS 同 震 位移 資 料 以 及遠 場 體 波 資 料 進 行聯 合 震 源 過 程 逆 推。在這 個 研 究 中 採用 一 個西 北 -東 南 走 向、朝 東 北 下 傾 的 斷 層 面 做 為 斷 層 模 型 (圖 3)， 此 斷 層 模 型 可 以 對 GPS 同 震 位 移 資 料 以 及 餘 震 分 佈 有 比 較 好 的 解 釋 。 此 外 研 究 中 我 們 採 用 三 維 格 林 函 數 來 擬 和 近 場 資 料 ， 並 採 用 平 行 化 非 負 最 小 平 方 法 來 進 行 逆 推，希 望能 藉 此 獲 得 較高 解析 度 的 震 源 時 間 -空 間 破 裂 過 程 模 型 。
僅侷限在沿日本海溝的斷層淺部，同時破裂亦延伸到比較深的隱沒帶深 處。從破裂的時間分佈上來看，此次地震的能量釋放大致可分為三個階段 (圖 5)：第一個階段從 0-40 秒，為震央附近的初始破裂所釋放；第二個階 段為 40-100 秒，為震央區的重複破裂行為所釋放出來的能量；第三階段 100-160 秒的能量是破裂沿日本海溝朝南北兩端傳播延伸所釋放。此震源 破裂模型可以對區域強震記錄的特性有很好的解釋。
僅侷限在沿日本海溝的斷層淺部，同時破裂亦延伸到比較深的隱沒帶深 處。從破裂的時間分佈上來看，此次地震的能量釋放大致可分為三個階段 (圖 5)：第一個階段從 0-40 秒，為震央附近的初始破裂所釋放；第二個階 段為 40-100 秒，為震央區的重複破裂行為所釋放出來的能量；第三階段 100-160 秒的能量是破裂沿日本海溝朝南北兩端傳播延伸所釋放。此震源 破裂模型可以對區域強震記錄的特性有很好的解釋。

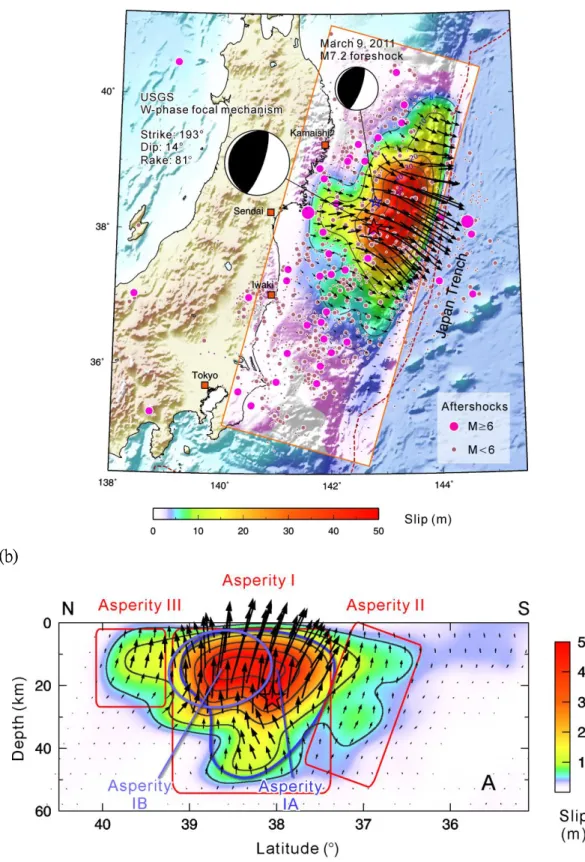

圖 4 日本 311 地震錯動量空間分佈：(a)錯動量分佈水平投影，(b) 錯動量分佈斷層面投影。
圖 4 日本 311 地震錯動量空間分佈：(a)錯動量分佈水平投影，(b) 錯動量分佈斷層面投影。
四 、 庫 倫 應 力 變 化 :
目 前 以 2010 年 3 月 4 日 ，台 灣 西 南 部 發生 了 芮 氏 規模 6.4 的 甲 仙 地 震 ， 此 地 震 為 一 個 未 知 斷 層 之 破 裂 所 引 發 。 主 震 震 央 位 置 靠 近 六 龜 鄉 ，震 源 深 度 23 km， 斷 層破 裂 主 要 向 西 延 伸。
經 由 台 灣 GPS 連 續 觀測 網 所 計 算出 之 同 震滑 移 分 布(圖 6)，顯 示 在 震 央 西 側 具 有 5-27 mm 的 水平 位 移 量 ，運 動 方 向 界 於 西 北和 西 南 向 ， 在 震 央 東側 則 沒 有 顯 著的 水 平 位 移 ； GPS 垂 直 位移 顯 示 在 震 央 附 近 之 測站 抬 升 了 5-25 mm，相較 之 下 ， 在 遠 場 GPS 四 、 庫 倫 應 力 變 化 :
目 前 以 2010 年 3 月 4 日 ，台 灣 西 南 部 發生 了 芮 氏 規模 6.4 的 甲 仙 地 震 ， 此 地 震 為 一 個 未 知 斷 層 之 破 裂 所 引 發 。 主 震 震 央 位 置 靠 近 六 龜 鄉 ，震 源 深 度 23 km， 斷 層破 裂 主 要 向 西 延 伸。
經 由 台 灣 GPS 連 續 觀測 網 所 計 算出 之 同 震滑 移 分 布(圖 6)，顯 示 在 震 央 西 側 具 有 5-27 mm 的 水平 位 移 量 ，運 動 方 向 界 於 西 北和 西 南 向 ， 在 震 央 東側 則 沒 有 顯 著的 水 平 位 移 ； GPS 垂 直 位移 顯 示 在 震 央 附 近 之 測站 抬 升 了 5-25 mm，相較 之 下 ， 在 遠 場 GPS
層 面 上 的 剪 切 應 力變 化， μ '為 視摩 擦 係 數，受 孔 隙 液 壓 之影 響
，其 值 一 般 約 介 於 0~0.7，Δ σn為 正 應力變 化，壓 制（ clamping
）為 正。若 Δ CFS＞ 0，斷 層 破 裂 會 被 激 發；相 反 地，若 Δ CFS
＜ 0，斷 層 破 裂則 會 被 壓 制 （King et al., 1994）。我 們 利 用 Okada
（ 1992） 的 方 法 來 計 算 斷 層 錯 動 造 成 的 應 力 改 變 ， 泊 松 比 和 剛 性 係 數 採 用 固 定 值，分 別 為 0.25 和 60 GPa。然 後，再 將應 力 張 量 旋 轉 到 目 標 斷 層 的 法 線 向 量 ， 求 取 目 標 斷 層 面 上 之 正 應 力 以 及 斷 層 滑 移 方 向 之 剪 應 力 ， 藉 已 求 取 庫 倫 應 力 變 化 量 。 但 是 庫 倫 應 力 的 變 化 在 潮 州 斷 層 以 及 旗 山 斷 層 更 為 複 雜 ， 同 時 可 見 到 應 力 增 加 和 減 小 的 區 域 。
圖 6 甲仙地震同震滑移分佈與斷層幾何形貌。
層 面 上 的 剪 切 應 力變 化， μ '為 視摩 擦 係 數，受 孔 隙 液 壓 之影 響
，其 值 一 般 約 介 於 0~0.7，Δ σn為 正 應力變 化，壓 制（ clamping
）為 正。若 Δ CFS＞ 0，斷 層 破 裂 會 被 激 發；相 反 地，若 Δ CFS
＜ 0，斷 層 破 裂則 會 被 壓 制 （King et al., 1994）。我 們 利 用 Okada
（ 1992） 的 方 法 來 計 算 斷 層 錯 動 造 成 的 應 力 改 變 ， 泊 松 比 和 剛 性 係 數 採 用 固 定 值，分 別 為 0.25 和 60 GPa。然 後，再 將應 力 張 量 旋 轉 到 目 標 斷 層 的 法 線 向 量 ， 求 取 目 標 斷 層 面 上 之 正 應 力 以 及 斷 層 滑 移 方 向 之 剪 應 力 ， 藉 已 求 取 庫 倫 應 力 變 化 量 。 但 是 庫 倫 應 力 的 變 化 在 潮 州 斷 層 以 及 旗 山 斷 層 更 為 複 雜 ， 同 時 可 見 到 應 力 增 加 和 減 小 的 區 域 。
圖 6 甲仙地震同震滑移分佈與斷層幾何形貌。
圖7 斷層系統的庫倫應力變化(ΔCFS)
五 、 震 源 機 制 與 地 震 破裂 面 之 迅 速 判定
震 源 機 制 與 地 震 破 裂 面 之 迅 速 判 定 是 首 先 對 該 系 統 加 以 改 善 來 提 高 它 的 穩 定 性 ， 適 應 性 和 震 源 機 制 解 之 精 確 性 ， 然 後 在 準 確 確 定 地 震 震 源 機 制 的 基 礎 上 在 三 維 速 度 模 型 中 進 一 步 分 析 地 震 的 有 限 地 震 矩 以 便 對 地 震 的 實 際 斷 層 面 作 出 判 斷 。 在 過 去 幾 個 月 的 計 劃 執 行 中 ， 主 要 針 對 目 前 震 源 機 制 計 算 流 程 做 了 一 些 改 進 (圖 8)， 以 提 高 系 統的 穩 定 性 和適 應 性 。
圖7 斷層系統的庫倫應力變化(ΔCFS)
五 、 震 源 機 制 與 地 震 破裂 面 之 迅 速 判定
震 源 機 制 與 地 震 破 裂 面 之 迅 速 判 定 是 首 先 對 該 系 統 加 以 改 善 來 提 高 它 的 穩 定 性 ， 適 應 性 和 震 源 機 制 解 之 精 確 性 ， 然 後 在 準 確 確 定 地 震 震 源 機 制 的 基 礎 上 在 三 維 速 度 模 型 中 進 一 步 分 析 地 震 的 有 限 地 震 矩 以 便 對 地 震 的 實 際 斷 層 面 作 出 判 斷 。 在 過 去 幾 個 月 的 計 劃 執 行 中 ， 主 要 針 對 目 前 震 源 機 制 計 算 流 程 做 了 一 些 改 進 (圖 8)， 以 提 高 系 統的 穩 定 性 和適 應 性 。
同 時 在 提 高 震 後 快 速 反 應 能 力 方 面 經 初 步 嘗 試 建 立 了 一 個 根 據 地 震 速 報 報 告 提 供 的 震 源 位 置 和 震 源 機 制 即 時 自 動 計 算 臺 灣 全 島 強 地 面 運動，製 作地 震 動 動 畫 (shake movie)，以 及計 算 和 繪 製 PGA 和 PGV 分佈 圖 的 系 統 。目 前此 系 統 已 經 經 過 測試 ( 圖 9)， 如 果 與 現有 的 地 震 預 警和 即 時 自 動震 源 機 制 反 演 系 統連 接，對 於 臺 灣 及 其附 近 有 感 地 震該 系 統 將能 夠 在 15 分 鐘 左 右 提 供 模 擬 得 到 的 shake movie 和 PGA 和 PGV 分 佈 圖 。 若 進 一 步 利 用 志 願 者 提 供 計 算資 源 (volunteer computing)的 理 念，shake movie 和 PGA 和 PGV 分 佈 圖 的 計 算 和 製 作 將可 以 縮 減 到 5 分 鐘 以 内
。

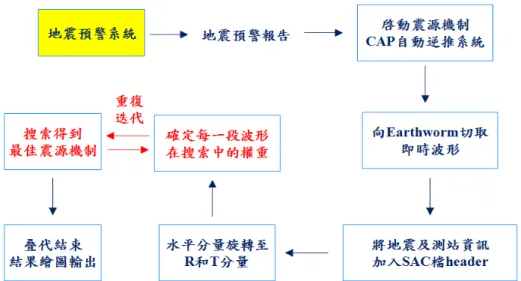

圖 8 即時自動震源機制逆推系統運行流程圖
同 時 在 提 高 震 後 快 速 反 應 能 力 方 面 經 初 步 嘗 試 建 立 了 一 個 根 據 地 震 速 報 報 告 提 供 的 震 源 位 置 和 震 源 機 制 即 時 自 動 計 算 臺 灣 全 島 強 地 面 運動，製 作地 震 動 動 畫 (shake movie)，以 及計 算 和 繪 製 PGA 和 PGV 分佈 圖 的 系 統 。目 前此 系 統 已 經 經 過 測試 ( 圖 9)， 如 果 與 現有 的 地 震 預 警和 即 時 自 動震 源 機 制 反 演 系 統連 接，對 於 臺 灣 及 其附 近 有 感 地 震該 系 統 將能 夠 在 15 分 鐘 左 右 提 供 模 擬 得 到 的 shake movie 和 PGA 和 PGV 分 佈 圖 。 若 進 一 步 利 用 志 願 者 提 供 計 算資 源 (volunteer computing)的 理 念，shake movie 和 PGA 和 PGV 分 佈 圖 的 計 算 和 製 作 將可 以 縮 減 到 5 分 鐘 以 内
。
圖 8 即時自動震源機制逆推系統運行流程圖

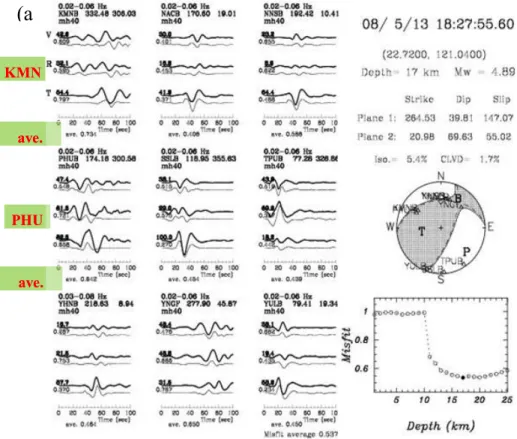

圖 9 台 東 地 震 (2008 年 5 月 13 日 )震 源 機 制 解 比 較 。 ave.
0.734
PHU B ave.
0.842
圖 9 台 東 地 震 (2008 年 5 月 13 日 )震 源 機 制 解 比 較 。 ave.
0.734
PHU B ave.
0.842
