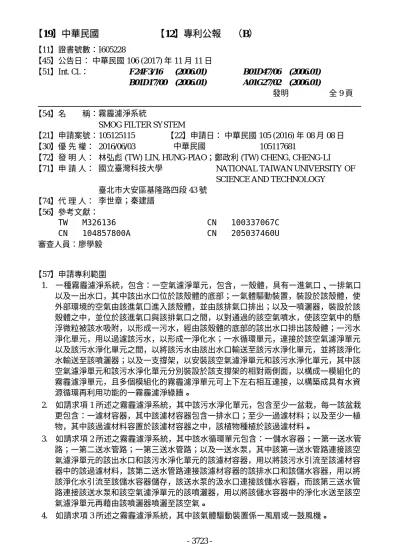

【11】證書號數：I605228
【45】公告日： 中華民國 106 (2017) 年 11 月 11 日
【51】Int. Cl.： F24F3/16 B01D17/00
(2006.01) (2006.01)
B01D47/06 A01G27/02
(2006.01) (2006.01)
發明 全 9 頁
【54】名 稱：霧霾濾淨系統
SMOG FILTER SYSTEM
【21】申請案號：105125115 【22】申請日： 中華民國 105 (2016) 年 08 月 08 日
【30】優 先 權： 2016/06/03 中華民國 105117681
【72】發 明 人： 林弘彪 (TW) LIN, HUNG-PIAO；鄭政利 (TW) CHENG, CHENG-LI
【71】申 請 人： 國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
臺北市大安區基隆路四段 43 號
【74】代 理 人： 李世章；秦建譜
【56】參考文獻：
TW M326136 CN 104857800A
CN 100337067C CN 205037460U 審查人員：廖學毅
【57】申請專利範圍
1. 一種霧霾濾淨系統，包含：一空氣濾淨單元，包含，一殼體，具有一進氣口、一排氣口 以及一出水口，其中該出水口位於該殼體的底部；一氣體驅動裝置，裝設於該殼體，使 外部環境的空氣由該進氣口進入該殼體，並由該排氣口排出；以及一噴灑器，裝設於該 殼體之中，並位於該進氣口與該排氣口之間，以對通過的該空氣噴水，使該空氣中的懸 浮微粒被該水吸附，以形成一污水，經由該殼體的底部的該出水口排出該殼體；一污水 淨化單元，用以過濾該污水，以形成一淨化水；一水循環單元，連接於該空氣濾淨單元 以及該污水淨化單元之間，以將該污水由該出水口輸送至該污水淨化單元，並將該淨化 水輸送至該噴灑器；以及一支撐架，以安裝該空氣濾淨單元和該污水淨化單元，其中該 空氣濾淨單元和該污水淨化單元分別裝設於該支撐架的相對兩側面，以構成一模組化的 霧霾濾淨單元，且多個模組化的霧霾濾淨單元可上下左右相互連接，以構築成具有水資 源循環再利用功能的一霧霾濾淨綠牆。
2. 如請求項 1 所述之霧霾濾淨系統，其中該污水淨化單元，包含至少一盆栽，每一該盆栽 更包含：一濾材容器，其中該濾材容器包含一排水口；至少一過濾材料；以及至少一植 物，其中該過濾材料容置於該濾材容器之中，該植物種植於該過濾材料。
3. 如請求項 2 所述之霧霾濾淨系統，其中該水循環單元包含：一儲水容器；一第一送水管 路；一第二送水管路；一第三送水管路；以及一送水泵，其中該第一送水管路連接該空 氣濾淨單元的該出水口和該污水淨化單元的該濾材容器，用以將該污水引流至該濾材容 器中的該過濾材料，該第二送水管路連接該濾材容器的該排水口和該儲水容器，用以將 該淨化水引流至該儲水容器儲存，該送水泵的汲水口連接該儲水容器，而該第三送水管 路連接該送水泵和該空氣濾淨單元的該噴灑器，用以將該儲水容器中的淨化水送至該空 氣濾淨單元再藉由該噴灑器噴灑至該空氣。
4. 如請求項 3 所述之霧霾濾淨系統，其中該氣體驅動裝置係一風扇或一鼓風機。
- 3723 -
5. 如請求項 4 所述之霧霾濾淨系統，其中該進氣口係一可改變進口方向的進氣口，而該排 氣口則為一可改變方向的排氣口。
6. 如請求項 5 所述之霧霾濾淨系統，其中該污水淨化單元之該至少一盆栽係包含複數個盆 栽，該些盆栽上下串連裝設於該支撐架的一側，並連接該第二送水管路，以經由該第二 送水管路連接該儲水容器。
7. 如請求項 6 所述之霧霾濾淨系統，更包含一集水槽，位於該濾材容器的該排水口與該第 二送水管路之間。
8. 如請求項 7 所述之霧霾濾淨系統，其中該進氣口與該排氣口分別位於該殼體上下兩端，
且該氣體驅動裝置裝設於該噴灑器的上方。
9. 如請求項 8 所述之霧霾濾淨系統，其中該噴灑器包含複數個噴嘴，該些噴嘴分別位於該 殼體的不同高度位置，且該殼體的底部係上寬下窄，而該過濾材料包含石材、土壤或活 性碳。
10. 如請求項 9 所述之霧霾濾淨系統，包含複數個空氣濾淨單元與複數個支撐架，其中該些 空氣濾淨單元利用銜接管串連該些空氣濾淨單元的進氣口和排氣口，該些支撐架的邊緣 則設置有聯結元件，以相互連接。
11. 如請求項 7 所述之霧霾濾淨系統，其中該殼體內部，更包含一隔板將該殼體的內部分隔 為迂迴的氣體流路。
圖式簡單說明
為讓本揭露之上述和其他目的、特徵、優點與實施例能更明顯易懂，所附圖式之說明如 下： 第 1 圖為本發明霧霾濾淨系統的一實施例的構造示意圖。 第 2 圖為第 1 圖中空氣濾淨單 元在 II-II 位置的構造斷面圖。 第 3 圖為污水淨化單元的一實施例的構造斷面圖。 第 4 圖為 空氣濾淨單元的另一實施例的構造斷面圖。 第 5 圖為空氣濾淨單元的另一實施例的構造斷面 圖。 第 6 圖為空氣濾淨單元的另一實施例的構造斷面圖。 第 7 圖為本發明霧霾濾淨系統的另 一實施例的局部構造示意圖。 第 8 圖為本發明霧霾濾淨系統的另一實施例的構造示意圖。 第 9 圖為本發明霧霾濾淨系統的另一實施例的構造示意圖。
(2)
- 3724 -
- 3725 -
(4)
- 3726 -
- 3727 -
(6)
- 3728 -
- 3729 -
(8)
- 3730 -
- 3731 -
