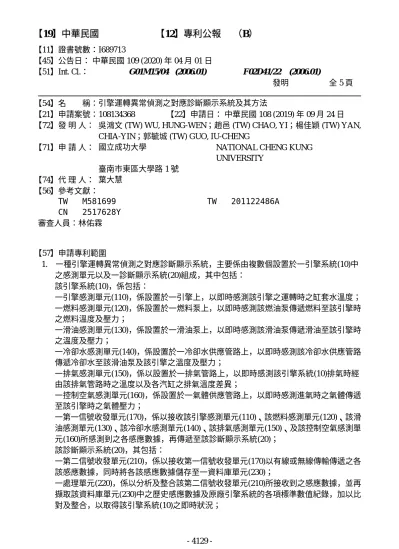

【11】證書號數：I689713
【45】公告日： 中華民國 109 (2020) 年 04 月 01 日
【51】Int. Cl.： G01M15/04 (2006.01) F02D41/22 (2006.01)
發明 全 5 頁
【54】名 稱：引擎運轉異常偵測之對應診斷顯示系統及其方法
【21】申請案號：108134368 【22】申請日： 中華民國 108 (2019) 年 09 月 24 日
【72】發 明 人： 吳鴻文 (TW) WU, HUNG-WEN；趙邑 (TW) CHAO, YI；楊佳穎 (TW) YAN, CHIA-YIN；郭毓城 (TW) GUO, IU-CHENG
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 葉大慧
【56】參考文獻：
TW M581699 CN 2517628Y
TW 201122486A 審查人員：林佑霖
【57】申請專利範圍
1. 一種引擎運轉異常偵測之對應診斷顯示系統，主要係由複數個設置於一引擎系統(10)中 之感測單元以及一診斷顯示系統(20)組成，其中包括：
該引擎系統(10)，係包括：
一引擎感測單元(110)，係設置於一引擎上，以即時感測該引擎之運轉時之缸套水溫度；
一燃料感測單元(120)，係設置於一燃料泵上，以即時感測該燃油泵傳遞燃料至該引擎時 之燃料溫度及壓力；
一滑油感測單元(130)，係設置於一滑油泵上，以即時感測該滑油泵傳遞滑油至該引擎時 之溫度及壓力；
一冷卻水感測單元(140)，係設置於一冷卻水供應管路上，以即時感測該冷卻水供應管路 傳遞冷卻水至該滑油泵及該引擎之溫度及壓力；
一排氣感測單元(150)，係以設置於一排氣管路上，以即時感測該引擎系統(10)排氣時經 由該排氣管路時之溫度以及各汽缸之排氣溫度差異；
一控制空氣感測單元(160)，係設置於一氣體供應管路上，以即時感測進氣時之氣體傳遞 至該引擎時之氣體壓力；
一第一信號收發單元(170)，係以接收該引擎感測單元(110)、該燃料感測單元(120)、該滑 油感測單元(130)、該冷卻水感測單元(140)、該排氣感測單元(150)、及該控制空氣感測單 元(160)所感測到之各感應數據，再傳遞至該診斷顯示系統(20)；
該診斷顯示系統(20)，其包括：
一第二信號收發單元(210)，係以接收第一信號收發單元(170)以有線或無線傳輸傳遞之各 該感應數據，同時將各該感應數據儲存至一資料庫單元(230)；
一處理單元(220)，係以分析及整合該第二信號收發單元(210)所接收到之感應數據，並再 擷取該資料庫單元(230)中之歷史感應數據及原廠引擎系統的各項標準數值紀錄，加以比 對及整合，以取得該引擎系統(10)之即時狀況；
該資料庫單元(230)，係以儲存該第二信號收發單元(210)所接收到之該感應數據以成為歷 史感應數據及原廠引擎系統的各項標準數值，以提供該處理單元(220)所需之歷史及原有 引擎感應數據並再自動儲存該處理單元(220)比對及整合後之數據資訊；
一診斷顯示單元(240)，係具有一偵測診斷介面(241)，並得以事先設定一為原廠引擎系統 的各項標準數值之預設標準數值，且以即時顯示該處理單元(230)所比對及整合分析後之 數據資訊於該偵測診斷介面(241)，其中該偵測診斷介面(241)，係包含有一圖形介面顯示 圖(2411)，並以波形曲線圖顯示經由該處理單元(220)分析整合後該各感測單元之即時壓 力狀態及溫度，並顯示與該預設標準數值之差異，且同時另具有一控管引擎即時狀態表 (2412)，並藉由該處理單元(220)分析及整合該引擎系統(10)中各單元之該感應數據，以表 列式自動列出該預設標準數值與即時感測之該感應數據。
2. 如申請專利範圍第 1 項所述之引擎運轉異常偵測之對應診斷顯示系統，其中該診斷顯示 系統(240)，係配置於手提電腦、平板、行動裝置、或其他資訊設備。
3. 如申請專利範圍第 1 項所述之引擎運轉異常偵測之對應診斷顯示系統，其中該感應數 據，係為各該單元感測之壓力或溫度之數據。
4. 如申請專利範圍第 1 項所述之引擎運轉異常偵測之對應診斷顯示系統，其中該控管引擎 即時狀態表(2412)，其中之各該感應數據之一數據大於或高於該預設標準數值之範圍，
該診斷顯示系統(240)則透過該偵測診斷介面(2411)及控管引擎即時狀態表(2412)發出警 示，其中該警示，係為一設於各該感測單元之示警燈、以及同時設置於該偵測診斷介面 (2411)中之示警燈介面及警報聲。
5. 一種引擎運轉異常偵測之對應診斷顯示方法，其中包括：
步驟 1、 (S310)一引擎系統之各組件上係分別設有相對應各該組件之感測單元；
步驟 2、 (S320)各該感測單元係分別感測相對應之組件上的壓力或溫度，並得到一藉由 各該感測單元感測之各感應數據；
步驟 3、 (S330)各該感測單元之各感應數據即時傳遞至一第一信號收發單元；
步驟 4、 (S340)該第一信號收發單元將所接收之各該感應數據以有線或無線之方式立即 傳遞至一診斷顯示系統中之一第二信號收發單元；
步驟 5、 (S350)該訊號單元接收到該感應數據後，再傳遞至一處理單元進行分析比對及 整合，同時一併將該感應數據傳遞至一資料庫單元儲存；
步驟 6、 (S360)該處理單元將所接收之各該感應數據，同時擷取該資料庫單元中之歷史 感應數據及原廠引擎系統的各項標準數值紀錄進行分析及整合，並加以比對及判斷，並 且轉換成一圖形介面顯示圖及一控管引擎即時狀態表，一同顯示於一偵測診斷介面上；
步驟 7、 (S370)該偵測診斷介面顯示出引擎系統即時之感應數據，並以即時顯示當前該 引擎系統之各感測單元的情況；
步驟 8、 (S380)該偵測診斷介面另得以藉由該處理單元之判斷，以提前顯示預測會出現 問題之該引擎系統之組件。
6. 如申請專利範圍第 5 項所述之引擎運轉異常偵測之對應診斷顯示方法，其中該各組件，
係包括引擎、燃料泵、滑油泵、冷卻水供應管路、排氣管路、及氣體供應管路。
7. 如申請專利範圍第 5 項所述之引擎運轉異常偵測之對應診斷顯示方法，其中該診斷顯示 系統，係配置於手提電腦、平板、行動裝置、或其他資訊設備。
8. 如申請專利範圍第 5 項所述之引擎運轉異常偵測之對應診斷顯示方法，其中該偵測診斷 介面，係具有管路之總覽、溫度、及壓力之大分頁，並再藉由各該大分頁延伸出對應各 該組件上之感測單元之小分頁，以顯示各感測單元所感測到之感應數據，並藉由圖形及 數據表顯示。
- 4130 -
9. 如申請專利範圍第 5 項所述之引擎運轉異常偵測之對應診斷顯示方法，其中該偵測診斷 介面，係得以預先設定各感測單元之預設標準數值，並藉由該偵測診斷介面顯示出該預 設標準數值及該感應數據之比對圖形。
10. 如申請專利範圍第 9 項所述之引擎運轉異常偵測之對應診斷顯示方法，其中該比對圖 形，若顯示之該感應數據大於或高於該預設標準數值之範圍，該診斷顯示系統則透過該 偵測診斷介面發出警示。
圖式簡單說明
圖 1 為本發明引擎運轉異常偵測之對應診斷顯示系統及其方法之架構示意圖。
圖 2 為本發明引擎運轉異常偵測之對應診斷顯示系統及其方法之流程圖。
圖 3 為本發明引擎運轉異常偵測之對應診斷顯示系統及其方法之偵測診斷介面示意圖。
圖 4 為本發明引擎運轉異常偵測之對應診斷顯示系統及其方法之控管引擎即時狀態表示意圖。
