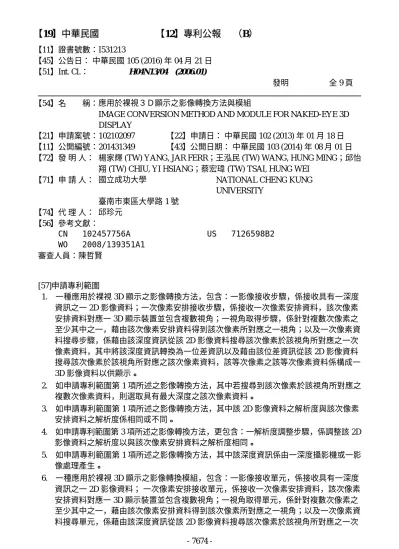

【11】證書號數：I531213
【45】公告日： 中華民國 105 (2016) 年 04 月 21 日 【51】Int. Cl.： H04N13/04 (2006.01)
發明 全 9 頁 【54】名 稱：應用於裸視３Ｄ顯示之影像轉換方法與模組
IMAGE CONVERSION METHOD AND MODULE FOR NAKED-EYE 3D DISPLAY
【21】申請案號：102102097 【22】申請日： 中華民國 102 (2013) 年 01 月 18 日 【11】公開編號：201431349 【43】公開日期： 中華民國 103 (2014) 年 08 月 01 日 【72】發 明 人： 楊家輝 (TW) YANG, JAR FERR；王泓民 (TW) WANG, HUNG MING；邱怡
翔 (TW) CHIU, YI HSIANG；蔡宏瑋 (TW) TSAI, HUNG WEI
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 邱珍元 【56】參考文獻： CN 102457756A WO 2008/139351A1 US 7126598B2 審查人員：陳哲賢 [57]申請專利範圍 1. 一種應用於裸視 3D 顯示之影像轉換方法，包含：一影像接收步驟，係接收具有一深度 資訊之一 2D 影像資料；一次像素安排接收步驟，係接收一次像素安排資料，該次像素 安排資料對應一 3D 顯示裝置並包含複數視角；一視角取得步驟，係針對複數次像素之 至少其中之一，藉由該次像素安排資料得到該次像素所對應之一視角；以及一次像素資 料搜尋步驟，係藉由該深度資訊從該 2D 影像資料搜尋該次像素於該視角所對應之一次 像素資料，其中將該深度資訊轉換為一位差資訊以及藉由該位差資訊從該 2D 影像資料 搜尋該次像素於該視角所對應之該次像素資料，該等次像素之該等次像素資料係構成一 3D 影像資料以供顯示。 2. 如申請專利範圍第 1 項所述之影像轉換方法，其中若搜尋到該次像素於該視角所對應之 複數次像素資料，則選取具有最大深度之該次像素資料。 3. 如申請專利範圍第 1 項所述之影像轉換方法，其中該 2D 影像資料之解析度與該次像素 安排資料之解析度係相同或不同。 4. 如申請專利範圍第 3 項所述之影像轉換方法，更包含：一解析度調整步驟，係調整該 2D 影像資料之解析度以與該次像素安排資料之解析度相同。 5. 如申請專利範圍第 1 項所述之影像轉換方法，其中該深度資訊係由一深度攝影機或一影 像處理產生。 6. 一種應用於裸視 3D 顯示之影像轉換模組，包含：一影像接收單元，係接收具有一深度 資訊之一 2D 影像資料； 一次像素安排接收單元，係接收一次像素安排資料，該次像素 安排資料對應一 3D 顯示裝置並包含複數視角；一視角取得單元，係針對複數次像素之 至少其中之一，藉由該次像素安排資料得到該次像素所對應之一視角；以及一次像素資 料搜尋單元，係藉由該深度資訊從該 2D 影像資料搜尋該次像素於該視角所對應之一次 7674
-像素資料，其中該次像素資料搜尋單元係將該深度資訊轉換為一位差資訊，並藉由該位 差資訊從該 2D 影像資料搜尋該次像素於該視角所對應之該次像素資料，該等次像素之 該等次像素資料係構成一 3D 影像資料以供顯示。 7. 如申請專利範圍第 6 項所述之影像轉換模組，其中若該次像素資料搜尋單元搜尋到該次 像素於該視角所對應之複數次像素資料，則選取具有最大深度之該次像素資料。 8. 如申請專利範圍第 6 項所述之影像轉換模組，其中該 2D 影像資料之解析度與該次像素 安排資料之解析度係相同或不同。 9. 如申請專利範圍第 8 項所述之影像轉換模組，更包含：一解析度調整單元，係調整該 2D 影像資料之解析度以與該次像素安排資料之解析度相同。 10. 如申請專利範圍第 6 項所述之影像轉換模組，其中該深度資訊係由一深度攝影機或一影 像處理產生。 圖式簡單說明 圖 1 為一種傳統作法需要先生成多張虛擬的影像資料各別對應一視角的示意圖。 圖 2 為本發明較佳實施例之一種應用於裸視 3D 顯示之影像轉換方法的流程圖。 圖 3A 及圖 3B 為具有深度資訊之 2D 影像資料的示意圖。 圖 4A 與圖 4B 為次像素安排資料的兩個實施態樣的示意圖。 圖 5A 至圖 5C 係說明本發明較佳實施例之次像素資料搜尋步驟。 圖 6A 及圖 6B 係說明本發明另一較佳實施例之次像素資料搜尋步驟。 圖 7 為本發明較佳實施例之影像轉換方法之一種具體應用的流程圖。 圖 8 為本發明較佳實施例之一種應用於裸視 3D 顯示之影像轉換模組的方塊示意圖。 (2) 7675
