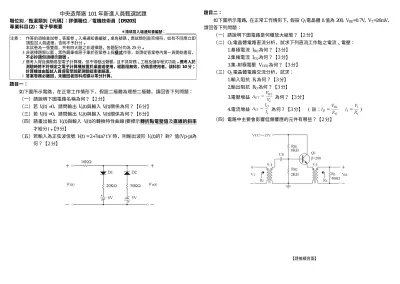

中央造幣廠 101 年新進人員甄選試題
職位別 甄選類別【代碼】：評價職位 電機技術員【D9203】
專業科目(2)：電子學概要
＊請填寫入場通知書編號：
_______________
注意：•作答前須檢查試卷、答案卷、入場通知書編號、桌角號碼、應試類別是否相符，如有不同應立即 請監試人員處理，否則不予計分。
‚本試卷為一張雙面，共有四大題之非選擇題，各題配分均為 25 分。
ƒ非選擇題限以藍、黑色鋼筆或原子筆於答案卷上採橫式作答，並請從答案卷內第一頁開始書寫，
不必抄題但須標示題號。
„應考人得自備簡易型電子計算機，但不得發出聲響，且不具財務、工程及儲存程式功能。應考人於 測驗時將不符規定之電子計算機放置於桌面或使用，經勸阻無效，仍執意使用者，該科扣 10 分；
計算機並由監試人員保管至該節測驗結束後歸還。
…答案卷務必繳回，未繳回者該科成績以零分計算。
題目一：
如下圖所示電路，在正常工作情形下，假設二極體為理想二極體，請回答下列問題：
（一）請說明下圖電路名稱為何？【2 分】
（二）若 V
i(t) =0，請問輸出 V
o(t)與輸入 V
i(t)關係為何？【6 分】
（三）若 V
i(t) =0，請問輸出 V
o(t)與輸入 V
i(t)關係為何？【6 分】
（四）請畫出輸出 V
o(t)與輸入 V
i(t)的轉換特性曲線(要標示轉折點電壓值及直線的斜率 才給分)。 【9 分】
（五）若輸入為正弦波信號 V
i(t) = 2+7sin? t V 時，則輸出波形 V
o(t)的? 對? 值(Vp-p)為 何？【2 分】
題目二：
如下圖所示電路，在正常工作情形下，假設 Q
1電晶體 ß 值為 200，V
BE=0.7V，V
T=26mV，
請回答下列問題：
（一）請說明下圖電路是何種放大組態？【2 分】
（二）Q
1電晶體電路直流分析，試求下列直流工作點之電流、電壓：
1.基極電流 I
BQ為何？【3 分】
2.集極電流 I
CQ為何？【3 分】
3.集-射極電壓 V
CEQ為何？【3 分】
（三）Q
1電晶體電路交流分析，試求：
1.輸入阻抗 R
i為何？【3 分】
2.輸出阻抗 R
O為何？【3 分】
3.電壓增益 為何？【3 分】
4.電流增益 為何？【3 分】 ( 註： )
（四）電路中主要會影響低頻響應的元件有哪些？【2 分】
題目三：
下圖為運算放大器(operational amplifier)之應用電路，假設運算放大器為一理想放大器，
請求出下列值：
（一）電壓 v
1。【2 分】
（二）電流 i
1、i
2。【8 分】
（三）輸出電壓 v
O。 【5 分】
（四）負載電流 i
L。【5 分】
（五）運算放大器輸出電流 i
O。【5 分】
題目四：
如圖所示，一個兩級串接直接耦合放大器，若電晶體 Q
1、Q
2之共射極電流增益 ß(h
fe) 均為 100，且 Q
1、Q
2之 BE 接面的切入電壓 V
BE均為 0.7V。
（一）求電晶體 Q
1、Q
2集極電流 I
C1、I
C2，集極電壓 V
C1、V
C2。【10 分】
（二）求輸入電阻 R
i。【5 分】
（三）求電壓增益 A
V。【10 分】
i
2→
i
1→
v
1i
O→
v
O↓iL
∞
∞
∞
4.5 kO
10.6 kO 82 kO
100 kO
5.1 kO
Vi
9.5 kO
– 10V +10V
