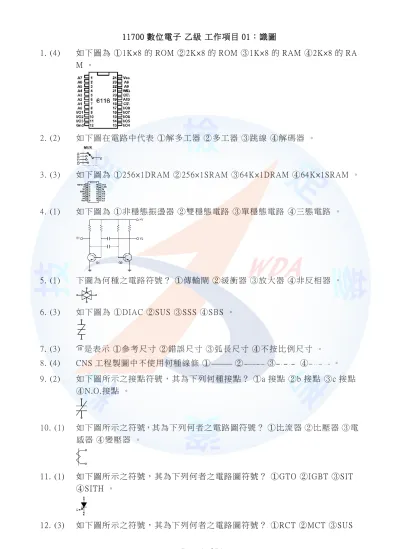

11700 數位電子 乙級 工作項目 01：識圖
1. (4) 如下圖為 ①1K×8 的 ROM ②2K×8 的 ROM ③1K×8 的 RAM ④2K×8 的 RA M 。
2. (2) 如下圖在電路中代表 ①解多工器 ②多工器 ③跳線 ④解碼器 。
3. (3) 如下圖為 ①256×1DRAM ②256×1SRAM ③64K×1DRAM ④64K×1SRAM 。
4. (1) 如下圖為 ①非穩態振盪器 ②雙穩態電路 ③單穩態電路 ④三態電路 。
5. (1) 下圖為何種之電路符號？ ①傳輸閘 ②緩衝器 ③放大器 ④非反相器 。
6. (3) 如下圖為 ①DIAC ②SUS ③SSS ④SBS 。
7. (3) 是表示 ①參考尺寸 ②錯誤尺寸 ③弧長尺寸 ④不按比例尺寸 。 8. (4) CNS 工程製圖中不使用何種線條 ① ② ③ ④ 。 9. (2) 如下圖所示之接點符號，其為下列何種接點？ ①a 接點 ②b 接點 ③c 接點
④N.O.接點 。
10. (1) 如下圖所示之符號，其為下列何者之電路圖符號？ ①比流器 ②比壓器 ③電 感器 ④變壓器 。
11. (1) 如下圖所示之符號，其為下列何者之電路圖符號？ ①GTO ②IGBT ③SIT
④SITH 。
12. (3) 如下圖所示之符號，其為下列何者之電路圖符號？ ①RCT ②MCT ③SUS
④SBS 。
13. (4) 如下圖所示之符號，其為下列何者之電路圖符號？ ①RCT ②MCT ③SUS
④SBS 。
14. (1) 如下圖所示之符號，其為下列何者之電路圖符號？ ①空乏型 N 通道 MOSF ET ②增強型 N 通道 MOSFET ③空乏型 P 通道 MOSFET ④增強型 P 通道 M OSFET 。
15. (2) 如下圖所示之電腦流程圖符號為 ①處理 ②判斷 ③開始 ④輸出 。
16. (4) 下列何者為示波器測試棒的等效電路 ① ② ③ ④ 。
17. (2) 已知 a 圖為 ，b 圖為 之電子符號，則 ①a 為 PUT，b 為 SCR ②a 為 SCR，b 為 PUT ③a 為 SCR，b 為 SCS ④a 為 PUT，b 為 SCS 元件。
18. (2) 下圖為何種之電路符號？ ①RCT(reverseconductingthyristor) ②MCT(MOS- controlledthyristor) ③SCS(siliconcontrolledswitch) ④SBS(siliconbilaterals witch) 。
19. (134) 依據美國國家標準協會(ANSI)編製的標準流程圖符號，以下何者名稱與其 符號相符？
①處理 ②判斷 ③列印 ④副程式 。
20. (24) 下圖符號為何種元件？ ①Thermistor ②光敏電阻 ③NTC 型溫度電阻 ④Pho tocell 。
21. (12) 如下圖所示為低態動作的三態閘，下列敘述何者正確？ ①當 B=0 時，C=A
=1 ②當 B=0 時，C=A=0 ③當 B=1 時，C=A=1 ④當 B=1 時，C=A=0 。
22. (12) 如下圖所示，下列敘述何者正確？ ①互補式輸出的緩衝器，當 D=0 時，E
=0 及 F=1 ②互補式輸出的緩衝器，當 D=1 時，E=1 及 F=0 ③互補式輸出的 反相器，當 D=0 時，E=1 及 F=0 ④互補式輸出的反相器，當 D=1 時，E=0 及 F=1 。
23. (24) 如下圖所示，下列敘述何者正確？ ①T1 為 NMOS 元件 ②T1 為 PMOS 元件 ③T2 為 PMOS 元件 ④T2 為 NMOS 元件 。
24. (12) 下列圖示哪些是與光電有關的組件？ ① ② ③ ④ 。
25. (13) 下列圖示哪些為被動元件？ ① ② ③ ④ 。
26. (34) 下列圖示哪些為主動元件？ ① ② ③ ④ 。
27. (124) 下列何者是屬於閘流體(Thyristor)裝置？
① ② ③ ④ 。
28. (24) 依據美國國家標準協會(ANSI)編製的標準流程圖符號，下列符號表示何者 正確？
①處理 ②迴圈 ③判斷 ④結束 。
29. (23) 下列何者工作於逆向偏壓？
① ② ③ ④ 。
30. (13) 有關印刷電路板元件面的安排與繪製，下列敘述何者正確？ ①以 IC 或電晶 體位置為中心向外安排其他元件 ②IC 依形狀擺放不需特別標示腳位 ③連 接器必須標示第一腳位 ④並排電阻盡量靠近以節省空間及連接線 。
11700 數位電子 乙級 工作項目 02：零組件
1. (4) 下列何種 IC 不能由使用者規劃其內容 ①EEPROM ②EPROM ③PROM ④M ASKROM 。
2. (4) 霍爾晶片可檢知 ①照度 ②溫度 ③濕度 ④磁場 的大小。
3. (3) EPROM 以標準燒錄法燒錄資料時，其燒錄脈波寬度為 ①5msec ②10msec
③50msec ④100msec 。
4. (3) 下列何種 A/D 轉換器的轉換速度最快 ①雙斜波式 ②計數式 ③並列式 ④逐 次漸近式 。
5. (4) J 型（IC 型）熱電耦其正線為何種金屬 ①銅 ②鋁 ③鎳 ④鐵 。
6. (2) SCR 控制電路，常見並聯一個二極體在 SCR 的閘極與陰極之間，此二極體 作用是 ①減少觸發電流 ②保護 SCR ③消除干擾 ④加快 SCR 轉換速度 。 7. (1) 熱電耦(thermocouple) 之輸出信號型式為 ①mV ②mA ③Ω ④A 。
8. (4) 正常的 TRIAC，其 G 極對 MT1 極呈現 ①高電阻 ②高電壓狀態 ③高電流狀 態 ④低電阻 。
9. (4) 若步進馬達每一步階轉 7.5 度，則步進馬達轉一圈所需之步階數為幾步？
①12 ②24 ③36 ④48 。
10. (2) 8255IC 為下列所示中之何種元件？ ①UART ②PIO ③RAM ④ROM 。 11. (1) 在精密儀表中所使用的電阻，最不需要考慮下列哪個因素？ ①瓦特數 ②溫
度係數 ③長期的安定性 ④精密度 。
12. (1) 下列四種 TTL，何者的速度最快？ ①蕭特基 TTL ②低功率 TTL ③標準 TT L ④低功率蕭特基 TTL 。
13. (3) 一般的數位元件中，何種輸出結構較適合大電流之輸出？ ①圖騰柱輸出
②三態式輸出 ③開路集極式輸出 ④單端式輸出 。
14. (4) 雙極性電晶體在數位電路中主要是作為下列何種之用途？ ①混波 ②檢波
③整流 ④開關 。
15. (4) 2SK30 之電子元件為 ①PNP 型電晶體 ②NPN 型電晶體 ③P 通道 FET ④N 通道 FET 。
16. (4) 某電子元件之特性曲線係以電荷和電壓為座標軸表示時，則此元件為 ①電 晶體 ②變壓器 ③電感器 ④電容器 。
17. (3) 以下何種電阻器大多使用於要求長期穩定性、精確度、信賴性的測試儀器 上 ①水泥電阻 ②碳膜電阻 ③金屬皮膜電阻 ④線繞電阻 。
18. (1) 類比電路中，只講求比率精確度（相對精確度）時，以何種電阻器最適合
①集合電阻（排阻） ②碳膜電阻 ③水泥電阻 ④金屬皮膜電阻 。
19. (134) 依據日本工業標準(JIS)之電晶體編號規定，編號 2SB101A 具有哪些含意？
①“2”表示電晶體、FET、SCR 或 UJT 等類別 ②“B”表示 NPN 低頻用 電晶體材質 ③“101”僅是登記之號碼 ④“A”表示改良的版本 。
20. (234) 含有一個小數點的七段顯示器為 ①9 隻接腳 ②10 隻接腳 ③CA 型或 CK 型
④8 顆 LED 所組成 。
21. (23) 如下圖所示，下列敘述何者正確？ ①Pre 接 0 時，輸出 Q=0 ② Pre 接 0 時，
輸出 Q=1 ③Clr 接 0 時，輸出 Q=0 ④Clr 接 0 時，輸出 Q=1 。
22. (12) 下列何者是穩壓 IC 的型號類別？ ①LM78XX ②LD1117-XX ③NE555-X
④EPM3064-ALCXX 。
23. (123) 有關固態繼電器（SolidStateRelay）的敘述，下列何者正確？ ①一種電子 式無接點開關 ②內部含有發光二極體與光電晶體組成光耦合器 ③利用低 電壓控制高電壓之驅動裝置 ④利用高電流控制低電流之驅動裝置 。 24. (14) 下圖中，感溫 IC AD590 的溫度係數為 1μA/°K，25°C 時其端電流為 298.2
μA，則下列敘述何者正確？ ①0°C 時，其端電流為 273.2μA ②0°C 時，V o=0V ③15°C 時，Vo=0.15V ④25°C 時，Vo=2.982V 。
25. (13) 若白金感溫電阻 Pt100 之電阻溫度係數為 3850ppm/°C，下列敘述何者正確？
①每 1°C 電阻變化量為 0.385Ω ②每 1°C 電阻變化量為 3.85Ω ③0°C 時，
其電阻值為 100Ω ④常溫 25°C 時，其電阻值為 100Ω 。
26. (123) 有關電容器之使用特性，下列敘述何者正確？ ①電解電容有極性之分，可 供濾波電路使用 ②雲母電容無極性之分，穩定性高常用於高頻之調諧電路
③紙質電容無極性之分，常用於馬達電路及低頻電路 ④鉭質電容有極性之 分，用於時間常數及高頻電路 。
27. (123) 應用於感測器模組中，除微控制器外尚會使用下列哪幾項元件？ ①現場可 程式化邏輯閘陣列(Field-Programmable Gate Arrays ，FPGA) ②複雜的可規 劃邏輯元件(Complex Programmable Logic Device ，CPLD) ③特殊應用積體 電路(Application -Specific Integrated Circuit，ASIC) ④中央處理器(Central Processing Unit，CPU) 。
28. (14) 常用的陶瓷及薄膜電容器代碼標示， 下列敘述何者正確？ ①102J 是指電容 值為 10×102pf±5％ ②221M 是指電容值為 22×101pf±15％ ③104G 是指電容 值為 10×104pf±1％ ④100K 是指電容值為 100pf±10％ 。
29. (13) 有關電荷電位描述，下列敘述何者正確？ ①愈靠近正電荷處電位愈高 ②有 方向性 ③距電場無窮遠處之電位為零 ④與溫度成正比 。
30. (123) 在運算放大器 741 的內部電路中，包含下列哪些電路？ ①輸入級 ②輸出 級 ③放大級 ④穩壓級 。
31. (234) 熱敏電阻分為熱阻器及敏阻器兩類，下列敘述何者正確？ ①熱阻器屬正溫 度係數 ②敏阻器屬正溫度係數 ③熱阻器常用來做溫度測定 ④敏阻器常用 來測過熱現象 。
11700 數位電子 乙級 工作項目 03：電子儀表
1. (3) 示波器 CRT 之偏向靈敏度(DeflectionSensitivity) 為 0.2mm/V。若欲產生 2 英吋之偏向(Deflection)時，需多少之電壓？ ①25.4V ②40V ③254V ④400 V 。
2. (1) 十二位元之二進制輸入，若滿額輸出電壓為 10V，那麼最小轉換值約為 ①2.
5mV ②4.8mV ③10mV ④12mV 。
3. (4) 四位半之 DMM，至少需使用多少位元之 A/D 轉換器？ ①10 位元 ②12 位 元 ③14 位元 ④15 位元 。
4. (1) 三用電表內部使用 1mA，5Ω之永磁動圈式(PMMC)表頭，在使用 50V 電壓 檔時，其輸入阻抗為 ①50KΩ ②100KΩ ③500KΩ ④1MΩ 。
5. (4) 下列哪一種振盪器的穩定度 (Stability)最高？ ①一般石英晶體 ②韋恩電橋 式 ③LC 諧振電路 ④溫度補償石英晶體 。
6. (4) 數位儲存示波器不需使用下列哪種元件？ ①A/D ②D/A ③記憶體 ④鋸齒波 產生器 。
7. (2) 示波器上之正弦波之峰對峰值為 6.4cm，若此時之垂直靈敏度選擇在 2V/c m，則待測波形之電壓 Vrms 等於 ①3V ②4.5V ③6.4V ④7.5V 。
8. (2) 一方波之週期在 CRT 之顯示為 6cm，若示波器水平時基旋鈕選擇為 30μs/
cm，則此一方波之頻率為 ①556Hz ②5.56KHz ③55.6KHz ④556KHz 。 9. (3) 量測 1GHz 之信號波形時，使用哪種儀器較適宜？ ①記錄器 ②計頻器 ③取
樣示波器 ④XY 示波器 。
10. (1) 平均值式(Average-type)之 DMM，可以量取下列哪一種 AC 波形之電壓？
①正弦波 ②三角波 ③方波 ④失真之正弦波 。
11. (1) 以數位 LCR 表測量 Z=R+jX 之阻抗時，其 Q 值為 ①X/R ②R/X ③X/Z ④R/
Z 。
12. (1) GPIB 界面之函數波產生器至少需具備下列哪一種功能？ ①收聽者(Listene r) ②發言者(Talker) ③控制者(controller) ④傳送者(source) 。
13. (1) 示波器之 CRT 中用來當作聚焦(Focus)控制的部分為 ①第一陽極 ②第二陽 極 ③柵極 ④陰極 。
14. (3) 測量 600Ω負載之兩端為 0dbm 時，其端電壓為 ①0.636V ②0.707V ③0.77 5V ④1.414V 。
15. (1) 邏輯分析儀之同步模式通常使用在 ①狀態分析 ②時序分析 ③暫態信號分 析 ④頻率計數 。
16. (1) 示波器使用 INT(Internal) 觸發模式時，其觸發信號之來源為 ①垂直放大器
②水平放大器 ③AC 電源信號 ④外部(EXT)信號 。
17. (4) 一般數位電表(DMM)在量測下列哪種參數時最為準確？ ①R ②ACV ③DC A ④DCV 。
18. (2) 八位數(8digit)計頻器之解析度為 ①0.001ppm ②0.01ppm ③1ppm ④10ppm 。
19. (2) 三位半電表之解析度為 ①0.1% ②0.05% ③0.01% ④0.005% 。
20. (2) IEEE-488 標準界面規定之匯流排總長度限制最多為 ①10 ②20 ③30 ④40 公尺。
21. (4) 三用表之誤差若為±2%FS(Fullscale)，若使用 50V 電壓檔所量測之讀數為 2 0V 時，其實際誤差為 ①±1% ②±2% ③±3% ④±5% 。
22. (2) 數位儲存示波器內部一定需要使用下列哪種電路 ①RC 振盪電路 ②A/D 轉 換電路 ③觸發掃描電路 ④Z 軸調變電路 。
23. (2) 示波器在量測高頻信號時，一般需使用哪種模式 ①CHOP ②ALT ③A+B
④A-B 。
24. (4) 以數位 LCR 表量測電感時，其顯示之電感值 ①與量測頻率無關 ②與電壓 偏壓成正比 ③與通過之電流成反比 ④隨量測頻率不同而有差異 。
25. (3) 示波器之 CRT 用來當作亮度控制之部分為 ①第一陽極 ②第二陽極 ③柵極
④陰極 。
26. (2) 示波器之水平掃描信號通常使用 ①三角波 ②鋸齒波 ③正弦波 ④方波 。 27. (3) 計頻器之時基為 10ms，而量測之總計數為 1500count 時，表示外加信號之
頻率為 ①150MHz ②15MHz ③150KHz ④15KHz 。 28. (1) RS-232 之資料接收線有幾條？ ①1 ②4 ③8 ④16 。
29. (3) 負載阻抗為 50Ω之函數波信號產生器之輸出準位為 10dbm 時，其電壓為
①7.07V ②1V ③0.707V ④70.7mV 。
30. (2) 典型函數波產生器之正弦波整形器 (SineShaper)之功用為 ①將正弦波變為 三角波 ②將三角波變為正弦波 ③將方波變為正弦波 ④將鋸齒波變為正弦 波 。
31. (2) 邏輯分析儀同步模式 (Syncmode)之資料取樣係使用 ①內部時脈 ②外加時 脈 ③觸發信號 ④時脈限定子(clockgualifier) 。
32. (3) 示波器之 Z 軸調變係控制 CRT 電子束之 ①垂直位置 ②水平位置 ③亮度
④靈敏度 。
33. (3) 一般數位電壓表之輸入阻抗為 ①600Ω ②1MΩ ③10MΩ ④100MΩ 。 34. (4) 射極隨耦電路在電子儀表中主要是擔任下列何種作用？ ①電壓放大 ②振
盪 ③整流 ④阻抗匹配 。
35. (4) 下列何者為測試系統中之轉換器(transducer)的用途？ ①將數位信號轉換為 類比信號 ②將類比信號轉換為數位信號 ③將電氣的信號轉換為非電氣的 信號 ④將非電氣的信號轉換為電氣的信號 。
36. (3) 當示波器的水平與垂直偏向板皆無信號時，螢光幕所顯示的圖形應為下列
何者？ ①無光域 ②一圓形 ③一點 ④一水平線 。
37. (1) 下列何者為照度計之單位？ ①勒克斯(lux) ②安培(A) ③流明(lm) ④燭光/
平方公尺(cd/m2) 。
38. (4) 下列何者不是數位電表(DMM)的優點？ ①消除讀取誤差 ②易於讀取測量 值 ③高精確度 ④可判別各種閘流體 。
39. (4) 如下圖所示之調幅波，若 A=10Vp-pB=2Vp-p 時，其調變百分比為何？ ①2
% ②10% ③50% ④67% 。
40. (1) 電晶體基極輸入下列何種波形時，可在示波器上顯示多條電晶體共射極輸 出曲線？ ①階梯波 ②三角波 ③正弦波 ④方波 。
41. (3) 線性 IC 測試器最常用來測量下列何種 IC？ ①A/D 轉換 IC ②D/A 轉換 IC
③運算放大器 ④穩壓 IC 。
42. (2) 一般函數波信號產生器，採用下列何者作為基本的振盪電路？ ①相移振盪 器 ②三角波振盪器 ③考畢子振盪器 ④韋恩振盪器 。
43. (1) 有一正弦波信號 v(t)=2sin628t ，不經衰減直接加到示波器垂直輸入端，在 不使用水平放大增益，且微調旋鈕也置於校正位置時，若示波器所顯示的 波形如下圖所示，則示波器水平與垂直旋鈕應分別是撥在下列何種位置？
①2.5ms/DIV 、1V/DIV ②2.5ms/DIV、2V/DIV ③5ms/DIV、2V/DIV ④2ms /DIV、1V/DIV 。
44. (4) 若以單一頻率信號輸入到放大器中，以測其大致的頻率響應情形時，宜用 下列何種波形測量？ ①正弦波 ②三角波 ③鋸齒波 ④方波 。
45. (1) 電容器是否漏電，可用三用電表的何檔測試較為簡便？ ①Ω檔 ②DCV 檔
③ACV 檔 ④DCA 檔 。
46. (2) 高阻計(MeggerMeter) 是用來量測 ①接地電阻 ②絕緣電阻 ③電解液電阻 ④ 導線電阻 。
47. (2) 2.5 級的指針式電表，表示該儀器的精確度為 ①滿刻度的±2.5 個單位 ②滿 刻度的±2.5%單位 ③任一點的±2.5 個單位 ④任一點的±2.5%單位 。
48. (1) 二線式(A'，B')測溫感知器若使用在三線式 (A-B-b)儀器時，應該 ①A'接 A，
B'接 B 與 b ②B 與 b 短路 ③B 端不接 ④A'接 A 與 b，B'接 B 。
49. (4) 波形分析儀(WaveAnalyzer) 的濾波器為 ①低通濾波器(LowPassFilter) ②高 通濾波器(HighPassFilter) ③帶阻濾波器(BandStopFilter) ④帶通濾波器(Ba ndPassFilter) 。
50. (1) 以標準方波信號輸入放大器的輸入端，由示波器觀測放大器輸出端的信號 如下圖所示時，顯示放大器的特性為 ①低頻響應不足 ②低頻響應過大 ③高 頻響應不足 ④高頻響應過大 。
51. (1) 以三用電表的直流電壓檔(DCV)測量 1KHz，6 伏特交流電壓時，指針指示 在 ①0 ②6 ③8.5 ④10 伏特位置。
52. (2) 測量某小段銅線的電阻值時應用 ①惠斯登電橋 ②愷爾文電橋 ③RLC 電表
④數位式三用電表 最為適宜。
53. (3) 若示波器的時基(TimeBase)設定在 1μS/cm 時，現觀測某波形水平每週期 為 4cm，垂直峰到峰值振幅佔 2cm 時，則此觀測波形的頻率為 ①25 ②100
③250 ④500 KHz 。
54. (3) 示波器顯示方波的上升時間(risetime)是 0.5μs，若示波器本身的上升時間 是 0.3μs，則該方波實際的上升時間為 ①0.2μs ②0.3μs ③0.4μs ④0.5 μs 。
55. (4) 邏輯分析儀的顯示方式有狀態顯示，請問下列顯示待測信號方式何者為 誤？ ①以二進位表示 ②以十六進位表示 ③以 ASCII 表示 ④以 BIG-5 表示 。
56. (1) 放大器的測量結果常以分貝 (dB)來表示，下列何者為誤？ ① ②
③ ④ 。
57. (3) 下列何者不是數位式電表應具備的特性？ ①輸入阻抗高 ②輸入雜散電容 小 ③需要有高靈敏度的表頭 ④可測量任意的波形的峰對峰值 。
58. (4) 頻率計數器的閘控時間(gatetime)愈長，下列何者為誤 ①會得到愈準確的頻 率計數值 ②需要較多的計數位數 ③需要較長的測量時間 ④較易閱讀 。 59. (2) 數位式計數器，其儀器本身所產生的誤差，下列何者為誤？ ①計數誤差
②人為誤差 ③時基誤差 ④觸發誤差 。
60. (4) 下列何者非 IEEE-488 的介面電路架構 ①資料匯流排(datalines) ②交握式控 制線(handshakelines) ③通用介面管理線(interfacemanagementlines) ④位址 匯流排(addresslines) 。
61. (1) 電子裝置均為雜訊電波的主要來源，下列改善雜訊的方法何者為誤 ①雜訊 存在但功能正常則不予理會 ②修改電路 ③電路加上屏障 ④改善電路配置 。
62. (24) IEEE-488 標準介面的相關規定中，下列敘述何者正確？ ①屬於儀器中的串 列通信介面 ②可連接的儀器裝置最多不能超過 15 台 ③各裝置間的通信距 離不能超過 20 公尺 ④傳輸的信號為標準 TTL 位準，且採用負邏輯方式 。 63. (13) 一般電路模擬軟體工具為避免量測電壓時而產生負載效應，其電壓表的內
阻合理設定值可為 ①10G ②1M ③1G ④100K 。
64. (13) 一般指針式電表內部不裝電池時，可用來量測 ①電壓值 ②電阻值 ③電流值 ④電感值 。
65. (123) 三用電表主要功能是用來量測下列哪幾種物理量？ ①電壓(Volt) ②電阻(O hm) ③電流(Ampere) ④電容(Fara) 。
66. (124) 下列敘述何者正確？ ①電壓表之靈敏度通常以歐姆伏特比 (Ω/V)表示 ②電
壓表之內阻值愈大，則靈敏度愈佳 ③電流表內阻值愈大，則負載效應愈小
④瓦特表係同時測量待測物的電壓與電流值而獲得待測物之消耗功率 。 67. (13) 使用日系指針式三用電表時，下列敘述何者正確？ ①量測電壓時，電表與
待測者並聯 ②量測電流時，電表與待測者並聯 ③量測電阻時，電表需先作 歸零 ④設定於歐姆檔時，紅、黑色測試棒分別代表內部電池的正端與負端 。 68. (12) 如圖直流電源供應器使用，下列敘述何者正確？ ①獨立模式：可分別調整
輸出電壓及限定電流的大小 ②串聯追蹤模式：兩組電源的輸出電壓值相 同，並由 CH1 主電源輸出調整鈕控制電壓大小 ③並聯追蹤模式：輸出電壓 與最大電流完全由 CH1 控制，可提供最多一倍的電流輸出 ④輸出控制開關 OFF 時輸出端隔離，無電壓輸出也無法顯示設定的最大電流 。
69. (123) 使用三用電表量測某電路各點結果分別如下圖 A、B、C、D 所示，下列之 判讀何者正確？ ①當指針偏轉於圖中 A 所示位置且檔數置於 ACV 1000V 時，量測之交流電壓值約為 460V ②當指針偏轉於圖中 B 所示位置且檔數置 於 ACV 250V 時，量測之交流電壓值約為 165V ③當指針偏轉於圖中 C 所 示位置且檔數置於 ACV 50V 時，量測之交流電壓值約為 42V ④當指針偏轉 於圖中 D 所示位置且檔數置於 ACV 10V 時，量測之交流電壓值約為 3.3V 。
70. (12) 若將一大小為 60 伏特之直流電壓源加至兩個電阻大小分別為 5 歐姆與 10 歐姆且串聯之電阻電路，下列敘述何者正確？ ①總電阻等於 15 歐姆 ②總 電流等於 4 安培 ③5 歐姆上的壓降為 40 伏特 ④10 歐姆上的壓降為 20 伏特 。
71. (13) 有關示波器被動式探棒及主動式探棒的比較，下列敘述何者正確？ ①主動 式探棒適合高速訊號 ②被動式探棒適合高速訊號 ③主動式探棒適合低電 壓邏輯訊號 ④被動式探棒負載效應較小 。
72. (234) 有三個都是 6 歐姆的電阻，下列敘述何者正確？ ①兩個串聯後再與第三個 並聯時電阻為 6 歐姆 ②兩個串聯後再與第三個並聯時電阻為 4 歐姆 ③兩個 並聯後再與第三個串聯時電阻為 9 歐姆 ④全部電阻並聯時電阻為 2 歐姆 。
11700 數位電子 乙級 工作項目 04：電子工作法
1. (4) 現場儀器於管理安裝位置時，可以不必考慮的項目為 ①方便觀測＼維護
②測量點距離 ③安全防護 ④集中 。
2. (3) 將一只 2W 之電阻裝配在 PC 板上時，以何種方式較適宜？ ①緊貼在 PC 板 上 ②距 PC 板 0.3mm ③距 PC 板 3mm ④距 PC 板 3cm 。
3. (4) 下圖 PC 板佈線，A、B、C、D 四銲點需接通，另 EF 兩銲點亦須接通，何 者佈線較適宜
① ② ③ ④ 。
4. (1) 調整電源供應器的限流大小時，先將電壓調整好，再將正、負輸出端短路，
觀察電流表之指示並以限流調整旋鈕調整限流大小 是 ①調整限流時之必要 正確動作 ②不正確之動作，但不會損壞儀器 ③不正確之動作，且會損壞儀 器 ④會將保險絲燒斷 。
5. (4) 下列何者工作方法為不正確 ①大鑽頭宜採用低速度鑽孔 ②清除銼刀齒上 之銼屑應用鋼刷 ③鑽孔前，應用中心衝先在鑽孔中心打出一凹孔 ④使用砂 輪機，應對正砂輪站立 。
6. (2) 如下圖 A、B 長度之差要在 ①0.1mm 以下 ②1mm 以下 ③5mm 以下 ④10m m 以下 。
7. (3) 電烙鐵頭在使用前應調整其溫度保持在約 ①200℃ ②250℃ ③300℃ ④350
℃ 。
8. (1) 如下圖中，d 的長度是從圓點邊緣算起，不得超過 ①0.5mm ②2mm ③5mm ④5cm 。
9. (3) 如下圖中 L 的長度要在 ①0.1mm 以下 ②0.5mm 以下 ③2mm 以下 ④10mm 以下 。
10. (1) 於鋸切材料時，鋸條應如何選用？ ①材料愈薄應用愈多齒之鋸條 ②材料愈 厚應用愈多齒之鋸條 ③材料愈薄應用愈少齒之鋸條 ④與材料的厚薄無關 。 11. (1) 銼削如銅、鋁等軟金屬等，銼齒應如何選用？ ①粗銼 ②中銼 ③細銼 ④均
可 。
12. (2) 為避免產生電磁干擾，印刷電路板中之接地迴路應如何？ ①須為一封閉之 迴路 ②不可為一迴閉之迴路 ③只要不構成線圈狀即可 ④無所謂 。
13. (3) 松香的主要功能為何？ ①除去油汙 ②除去腐蝕物 ③除去氧化膜 ④降低銲 錫熔點 。
14. (1) 在鑽孔時，離所鑽之孔最遠的工作物件端應置於何處？ ①工作者左側 ②工 作者右側 ③工作者前方 ④均可 。
15. (2) 鑽頭迴轉一圈所進入工件的距離稱為進刀量，鑽削硬材料之進刀量應較軟 材料如何？ ①大 ②小 ③相等 ④無關 。
16. (4) 以一般電流表 A(內阻=0.5Ω)及電壓表 V(內阻=1MΩ)同時測量流過低阻抗
元件 R(阻值=1Ω)之電流及其上電壓時，應以下列何種接法最為適宜？
① ② ③ ④ 。
17. (2) 某一橋式整流電路輸出為 12 伏特的直流電壓時，則電路中二極體的耐壓值 最小應選擇 ①24 ②20 ③18 ④12 伏特方可。
18. (1) 使用 ICE 線上電路實體模擬器，其接腳應插入下列何者之腳座 ①CPU ②R AM ③CTC ④PIO 。
19. (1) 配線端點焊接時，端點與導線 PVC 絕緣皮之間距，應保持在 ①0.5mm～2 mm ②2mm～5mm ③0.5cm～2cm ④2cm～5cm 。
20. (2) 在實施變壓器端點銲接前，導線應先在端點上捲繞 ①0.5～1 匝 ②1～1.5 匝 ③2～3 匝 ④3～4 匝 。
21. (1) 配線完成後，兩條以上導線即應予以束線，而束線應每隔多少距離內束線 一次？ ①30mm ②40mm ③50mm ④60mm 。
22. (2) 束線時，遇有導線欲分歧時，束線匝應匝在分歧點的位置為？ ①後面 ②前 面 ③兩邊都匝 ④不限定 。
23. (1) 使用塑膠質束線帶來匝線束後，應將尾端多餘線帶剪除，殘留量至少應在 多少距離以內？ ①1mm ②2mm ③3mm ④4mm 。
24. (2) 熱縮絕緣的目的是為防止交流電源意外感電，所以一般機器中，AC110V 電 源的控制元件，如電源開關、保險絲等，都需要予以 ①1 層 ②2 層 ③3 層
④4 層 熱縮絕緣保護。
25. (3) 在安裝機電元件時，為使其不易鬆脫，會在平墊圈內加裝一個 ①銲片 ②絕 緣墊圈 ③彈簧墊圈 ④螺絲帽 。
26. (3) 配線時信號線應使用 ①單芯線 ②多芯線 ③隔離線 ④裸銅線 來配置。
27. (3) 功率電晶體裝配在散熱片時，絕緣墊圈應裝配在哪個位置？ ①螺絲與功率 電晶體外殼之間 ②功率電晶體與雲母墊片之間 ③散熱片與螺帽之間 ④不 需安裝 。
28. (123) 有關 PVC 導線規格及導線作業，下列敘述何者正確？ ①其規格中的安全電 流量係以周圍溫度 35°C 為準 ②應使用 PVC 絕緣膠帶纏繞連接部分並掩護 原導體之絕緣外皮 15 公厘以上 ③如規格標示 22mm2，表示其為多股絞線
④絞線接於開關時，如在線頭加焊錫或使用壓接端子，可降低耐張強度 。 29. (14) 使用鉗子剪線時，應注意 ①鉗口凹槽應朝外 ②鉗口凹槽應朝內 ③線頭應朝
上 ④線頭應朝下 。
30. (134) 有關電子工作法的敘述，下列何者正確？ ①斜口鉗在電子元件裝配後，剪 除多餘的導線 ②使用指針式三用電表測量電壓時，會撥在歐姆檔最高檔 位，以免電表燒毀 ③驗電起子可用來判別 380V 以下的交流電壓 ④IC 拆除 後，可用吸錫線(絲)來吸取多餘之焊錫 。
31. (12) 下列哪些化學物質常用於錫焊接時之助焊劑？ ①松香 ②氯化銨 ③氯化鐵
④氯化銅 。
32. (13) 使用一般電路圖繪圖工具軟體時，下列敘述何者正確？ ①輸入信號端子在
左方，輸出信號端子在右方 ②輸入信號端子在右方，輸出信號端子在左方
③電源正端在上方、負端在下方 ④電源正端在下方、負端在上方 。 33. (34) 依據 PC 板裝配原則，下列敘述何者正確？ ①先裝較高的元件，次裝較矮
的元件 ②易受雜訊干擾之電路，其裝配位置應儘量靠近電源 ③裸銅線焊接 於電路板上時，彎曲角度以 90°與 45°為原則 ④在安裝較大瓦特值的電阻器 時，必須要與 PC 板保持散熱距離 。
34. (124) 依據本職類技能檢定焊接作業規則，下列敘述何者正確？ ①焊接面須使用 裸銅線，且其間距不得小於 2.5mm ②焊接後之接腳長度不得超過 0.5mm，
但 IC 座不需剪除 ③裸銅線轉折處應焊接，且兩焊點間之空點不得超過 10 個 ④焊接時銲錫量應適中，不得有氣泡及冷焊現象 。
35. (123) 使用萬用板裝配電子元件並加以焊接時，下列敘述何者正確？ ①小型元件 優先裝配 ②裸銅線應平貼板面 ③裸銅線轉折處必須焊接 ④1W 以上電阻器 需平貼板面 。
36. (23) 使用鑽床於鑽孔作業時，應注意的事項，下列何者正確？ ①大鑽頭宜採用 高轉速鑽孔 ②鑽孔前應先用中心衝在鑽孔中心，打一個定位孔 ③鑽較大孔 時，可先以小鑽頭導孔，再進行鑽孔 ④鑽孔時，為避免手受傷，可以帶手 套工作 。
37. (23) 世界知名組織對無鉛焊錫的定義，下列何者正確？ ① ②
③ ④ 。
11700 數位電子 乙級 工作項目 06：邏輯設計 1. (4) 二進制 10110 相當於八進制的 ①16 ②20 ③22 ④26 。
2. (3) X=A'B'C'+A'B'C+AB'C'+AB'C 可化簡為 ①X=A+C ②AB=AC ③B' ④A 。 3. (2) 在邊緣觸發型正反器中，資料輸入必須比時脈 (clock)觸發邊緣先到之最小
時間，稱為 ①保持時間(holdtime) ②設置時間(set-uptime) ③延遲時間(del aytime) ④傳輸時間(Propagationtime) 。
4. (1) 下列何種邏輯閘可接成線接或閘(Wired-OR) ①開集極閘 ②三狀態閘 ③傳 輸閘(transmissiongate) ④圖騰柱輸出閘 。
5. (3) 00111001(2)相當於十進制的 ①31 ②39 ③57 ④105 。
6. (1) 對 J-K 正反器而言，下列何者為誤？ ①當 J=0，K=0 則 Qn+1=0 ②當 J=1，
K=1 則 Qn+1=Q'n ③當 J=1，K=0 則 Qn+1=1 ④當 J=0，K=1 則 Qn+1=0 。 7. (2) 利用 4 位元二進制加法器做 BCD 碼加法運算時，若結果超過 9，應加 ①5
②6 ③10 ④16 來調整。
8. (1) 38.25(10)轉換為 BCD 碼應為 ①00111000.00100101 ②100110.11001 ③100 110.1100 ④1110111.1001 。
9. (4) 在下列 TTL 編號中何者具有最快的交換速度 ①74H×× ②74LS×× ③74××
④74S×× 。
10. (3) 具有 4Kbyte 記憶容量之記憶體其至少需具有多少位址線 ①10 ②11 ③12
④13 。
11. (2) 下列記憶體中何者需以紫外線來消除其原有資料？ ①PROM ②EPROM ③ EEPROM ④DRAM 。
12. (3) 下圖 CK 之輸入頻率為 f，則其輸出頻率為 ①f ②f/2 ③f/3 ④f/4 。
13. (2) 如下圖中所示電路可做何使用？ ①編碼器(encoder)或多工器(multiplexer)
②解碼器(decoder)或解多工器(demultiplexer) ③比較器 ④編碼器 。
14. (3) 下圖中當 G=0，且 A=1，B=0 時，則其輸出 Y3Y2Y1Y0應為 ①1111 ②0000 ③1101 ④0010 。
15. (3) 3.625 轉換為二進制應等於 ①101.101 ②11.0101 ③11.101 ④11.10011001 。 16. (2) 在 TTL 電路中下列何者正確 ①VI H≧2.4V，VI L≦0.4V ②VI H≧2.0V，VI L≦
0.8V ③VI H≧2.4V，VI L≦0.8V ④VI H≧2.0V，VI L≦0.4V 。
17. (4) 泛用型暫存器(Universal register)不具下列哪項功能？ ①串入─串出，並入
─並出 ②並入─串出，並入─並出 ③左﹑右移位 ④加法器 。
18. (2) 如下圖所示 Y 之結果為 ①(S'+A)(S+B) ②S'A+SB ③S'A'+SB ④(S'A)(S+B) 。
19. (1) 如下圖中 QBQA之輸出狀態依序為 ①00,01,10,11 ②00,11,01,10 ③00,11,10, 01 ④11,10,00,01 。
20. (1) 如下圖所示電路，其邏輯關係式為 ①F=A⊕B⊕C⊕D ②F=A⊙B⊙C⊙D
③F=ABCD ④F=A+B+C+D 。
21. (1) 若開關開路視為邏輯 0，通路視為邏輯 1，則如下圖所示電路 X 至 Y 電路的 邏輯式為 ①AB ②A+B ③AB+(A+B) ④(A+B)'+AB 。
22. (2) 如下所示之卡諾圖，下列何者為化簡後的結果 ①f=C'D+CD'+B'C+A'B' ②f
=AB'+A'B+D' ③f=(B+C'+D')(B+C+D) ④f=A'C'+C'D+CD'+AB 。
23. (3) 低功率蕭特基 TTL(74LS)的傳播延遲(propagation delay)約為 ①1μs ②100 ns ③10ns ④1ns 。
24. (3) 下列何者為 TTL 之圖騰柱(totem-pole)輸出級電路？
① ② ③ ④ 。
25. (4) IC74LS90J 中的字母 J 代表下列何種意義？ ①IC 的誤差等級 ②IC 的工作 溫度 ③IC 工作電流的範圍 ④包裝的類別 。
26. (1) 下列何者為布林代數式 XY+X'Z+YZ 之化簡後的結果？ ①XY+X'Z ②XY+Y Z ③X'Z+YZ ④X+Y+Z 。
27. (1) 如下圖所示電路，其邏輯關係式為何？ ①Y=A⊕B ②Y=A+B ③Y=AB ④Y
=(A+B)(A+B)' 。
28. (1) 如下所示之卡諾圖，下列何者為化簡後的結果？ ①f(A,B,C)=A'+B ②f(A,B, C)=A+B' ③f(A,B,C)=A'+B+C ④f(A,B,C)=A+B'+C 。
29. (2) 如下圖所示電路中之開關為常開(normallyopen)，若開關在 t1 時按下，而後 在 t2 時放開，則其輸出波形為何？ ① ② ③ ④
。
30. (4) 根據狄莫根定理，可將(AB+BC+CA)'改寫成下列何者？ ①(AB)'+(BC)'+(C A)' ②(A+B)'((B+C)(C+A))' ③(A+B)'(B+C)'(C+A)' ④(AB)'(BC)'(CA)' 。
31. (2) A⊕A 可以等於下列何者？ ①1 ②0 ③A ④A' 。
32. (4) CMOS 邏輯電路的特點為 ①供給電源電壓範圍小 ②交換速度比 TTLIC 快
③雜訊免疫性最差 ④消耗功率極小 。
33. (3) 某數位電路之輸入為 A 與 B 端，輸出為 X 與 Y 端，其真值表如下表所示，
則此邏輯電路為 ①RS 正反器 ②JK 正反器 ③半加器 ④全加器 。
34. (2) 下列何者為順序邏輯電路？ ①PLA ②移位暫存器 ③加法器 ④解碼器 。 35. (2) 布林函數 F(A，B，C)=A'B'C'+A'B'C+AB'C'+AB'C+ABC' 化簡為 F= ①B+A
C' ②B'+AC' ③B'+A'C ④B+A'C 。
36. (3) 如下圖所示為半減器結構時，A 與 B 分別為 ①A=XOR，B=AND ②A=XNO R，B=AND ③A=AND，B=XOR
④A=AND，B=XNOR 。
37. (4) 已知某單擊器的工作週期為 80%，且輸出脈衝寬度為 100μS，則輸入到此 單擊器之兩觸發信號間的最短時間為 ①25μS ②50μS ③75μS ④125μS 。
38. (1) 如下圖所示之邏輯電路，輸出 F 為： ①A+B ②A‧B ③ ④A⊕B 。
39. (2) 傳輸速度最快的邏輯閘為 ①TTL ②ECL ③MOS ④CMOS 。 40. (2) 將格雷碼 1011 轉換成二進碼為 ①1011 ②1101 ③1110 ④1001 。
41. (3) 下列各積體電路邏輯族中，扇出數最多者為 ①TTL ②ECL ③CMOS ④DTL 。
42. (1) (101100)2之 1 的補數(1'sComplement)為 ①(010011)2 ②(010100)2 ③(10000 1)2 ④(010111)2 。
43. (3) 下列哪一項同步計數器的特點是描述錯誤的？ ①可工作在較高的計數頻率 ②較少的傳輸延遲時間 ③N 個正反器時，其最大計數器值是 2N ④高頻計 數較為精準 。
44. (4) 如下圖所示，當 Fin 為 1KHz 方波時，Fout 應為 ①邏輯位準"0" ②邏輯位準
"1" ③1KHz 脈波 ④2KHz 脈波 。
45. (4) 如下圖所示，晶體振盪電路所使用的反或閘是 CMOS 元件 CD4001，請問圖 中回授電阻 R 應為何值，方能正常振盪？ ①330Ω ②1KΩ ③10KΩ ④1M
Ω 以上。
46. (2) 如下圖所示，此一由 TTL 元件所組成的振盪電路，其輸出頻率 (OUTPUT) 應為 ①0Hz ②3MHz ③6MHz ④12MHz 。
47. (1) 有一同步計頻電路，係由 4 個不同型式的正反器所組成，其傳輸延遲 (Prop agationdelay)時間分別為 20ns﹑40ns﹑50ns﹑100ns，請問此電路最高可量 度的頻率為 ①10MHz ②20MHz ③25MHz ④50MHz 。
48. (3) 如下圖所示，其應屬於下列何種編碼轉換電路？ ①BCD/Binary ②Binary/B CD ③Binary/Gray ④Gray/BCD 。
49. (1) 若以 SN74HC00 來實現互斥或閘(F=A⊕B)，則共需幾個 SN74HC00 的 IC 元件？ ①2 個 ②3 個 ③4 個 ④5 個 。
50. (4) 在二進制的數字系統中，格雷碼(Gray)為一種重要的數碼系統，下列有關格 雷碼的敘述何者為非？ ①又稱反射碼或循環碼 ②相鄰兩數只有一個位元 改變，適用於卡諾圖 ③是一種非加權碼 ④適用於算術運算 。
51. (1) 下圖中 Y 的輸出為 0 的情況有幾種？ ①9 種 ②7 種 ③5 種 ④3 種 。
52. (4) 如下圖電路，若 A=B=C=1 則輸出為？ ①X=0，Y=0 ②X=1，Y=0 ③X=0，
Y=1 ④X=1，Y=1 。
53. (1) 如下圖，電路中 =150KHz，則輸出頻率 為 ①50KHz ②75KHz ③150KHz ④300KHz 。
54. (2) 如下圖，為一四位元的移位型暫存器，其輸出與輸入特徵為 ①並入並出 PI PO ②並入串出 PISO ③串入並出 SIPO ④串入串出 SISO 。
55. (3) 如下圖為一 RC 充電波形，若輸入電壓為 E，求第一個 RC 時間常數的 A 點 到第二個 RC 時間常數的 B 點間，電壓共增加若干？ ①0.63E ②0.37E ③0.
63‧0.37E ④0.63‧0.63E 。
56. (3) 如下圖元件為 ①NOT ②SCR ③三態型 NOT ④三態型 BUFFER 。
57. (3) 設工作電壓均為 5V 條件下，以 TTL 電路去驅動 CMOS 電路時，必須在 T TL 輸出端加裝一個 ①提昇電容器 ②箝位二極體 ③提昇電阻器 ④接地電阻 器 。
58. (3) 漣波計數器之特性，下列何者為不正確？ ①屬於非同步型計數器 ②可作上 數計數器 ③屬於同步型計數器 ④可作下數計數器 。
59. (3) 如下圖，若時脈端輸入方波，則輸出頻率 (fo)為？ ①fO=0.5 ②fO= ③Q=
1 ④Q=0 。
60. (4) 如下圖的卡諾圖，經化簡後 Y(A,B,C,D)應為？ ①Y=A+B+C ②Y=A + C
③ ④Y= +AC 。
61. (3) 如下圖，若 5RC＜＜Tw(脈寬)，則電路應為？ ①單擊電路(OneShot) ②除 頻電路 ③倍頻電路 ④觸發電路 。
62. (2) 四位元的強生(Johnson)計數器的除頻計數為若干？ ①4 ②8 ③16 ④32 。 63. (3) 如下圖的計數器，其輸出 fO為？ ①fc k ②fc k/2 ③fc k/3 ④fc k/4 。
64. (3) 對一個 n-inputXOR 閘，下列敘述何者正確？ ①輸入為偶數個 0，則輸出就 為 0 ②輸入為偶數個 0，則輸出就為 1 ③輸入為奇數個 1，則輸出就為 1
④輸入為奇數個 1，則輸出就為 0 。
65. (1) 已知一積體電路使用半導體製程 90 奈米技術，其 90 奈米指 MOSFET 元件 閘極的 ①長度 L ②寬度 W ③高度 H ④厚度 T 。
66. (34) 十進位數 57 等效於下列哪些進制值？ ①111011 ②3B( 1 6 ) ③01010111( B C D ) ④71( 8 ) 。
67. (24) 下圖電路之輸入、輸出組合中，下列敘述何者正確？ ①(A,B,F)=(0,0,1) ② (A,B,F)=(0,1,0) ③(A,B,F)=(1,0,1) ④(A,B,F)=(1,1,0) 。
68. (24) 若 CMOSIC 之 VD D為 10V，VS S為 0V，下列敘述何者正確？ ①若輸入電壓 為 6V，可視為邏輯 1 ②若輸入電壓為 8V，可視為邏輯 1 ③若輸入電壓為 4 V，可視為邏輯 0 ④若輸入電壓為 2V，可視為邏輯 0 。
69. (124) 下圖計數電路，何者敘述正確？ ①屬於非同步計數電路 ②為÷6 電路 ③Q1 的工作週期約 33.3% ④Q3 的工作週期約 33.3% 。
70. (24) 下圖所示係以 4×1 多工器來完成布林函數式 Y(A,B,C)=(0,2,3,4,6,7) ，則各 輸入接腳之接法何者正確？ ① =C ② =1 ③ =1 ④ =1 。
71. (24) 對一個 8-inputXOR 閘，哪些輸入情況可使輸出為 1？ ①10111011 ②00110 111 ③11101110 ④01011110 。
72. (14) 一顆優先編碼器具有低電位輸入驅動 (/0~/9)與低電位編碼輸出(/D~/A)，欲 使輸出/D~/A=1001 時，則輸入/0~/9= ①0001100111 ②1100011000 ③0101 010101 ④1100000111 。
73. (134) 如下圖所示，具有下列哪些特性？ ①C1 充放電壓振幅為 4V~8V ②OUT 電 壓輸出之頻率為 500Hz ③第 5 腳 CON 電壓為 8V ④OUT 電壓輸出之工作週 期約 50% 。
74. (24) 一顆八位元左移暫存器，如八位元輸出初始值為 00000000，左移輸入 Din 為來自於最左邊位元的反相輸出，當經過 50 個以上 CK 後，則 ①八位元輸 出保持為 11111111 ②每個位元輸出工作週期均為 50% ③每個位元輸出頻
率均為 CK 頻率除以 8 ④每個位元輸出頻率均為 CK 頻率除以 16 。
75. (23) CK 信號經由下列哪些電路後，可適用於正緣觸發？ ①合理 RC 值之積分電
路 ②合理 RC 值之微分電路 ③ ④ 。
76. (13) 使用 JK 正反器，要讓輸出端 Qn→Qn+1 維持 1→1 的狀態，則輸入端的 J 與 K 須設定為 ①J=0，K=0 ②J=0，K=1 ③J=1，K=0 ④J=1，K=1 。 77. (12) 使用 JK 正反器，要讓輸出端 Qn→Qn+1 維持 0→0 的狀態，則輸入端的 J
與 K 須設定為 ①J=0，K=0 ②J=0，K=1 ③J=1，K=0 ④J=1，K=1 。 78. (12) 使用 SR 正反器，要讓輸出端 Qn→Qn+1 維持 0→0 的狀態，則輸入端的 S
與 R 須設定為 ①S=0，R=0 ②S=0，R=1 ③S=1，R=0 ④S=1，R=1 。 79. (34) 使用 JK 正反器，要讓輸出端 Qn→Qn+1 維持 0→1 的狀態，則輸入端的 J
與 K 須設定為 ①J=0，K=0 ②J=0，K=1 ③J=1，K=0 ④J=1，K=1 。 80. (24) 使用 JK 正反器，要讓輸出端 Qn→Qn+1 維持 1→0 的狀態，則輸入端的 J
與 K 須設定為 ①J=0，K=0 ②J=0，K=1 ③J=1，K=0 ④J=1，K=1 。 81. (23) 如下圖所示，下列敘述何者正確？ ①其功能為 NAND 閘 ②其功能為 NOR
閘 ③屬於 CMOS 邏輯族 ④屬於 TTL 邏輯族 。
82. (14) 如下圖所示，下列敘述何者正確？ ①其功能為 NAND 閘 ②其功能為 NOR 閘 ③屬於 CMOS 邏輯族 ④屬於 TTL 邏輯族 。
83. (13) 根據布林代數定理，下列敘述何者正確？ ①X+1=1 ②X‧1=1 ③X‧0=0
④X+0=0 。
84. (34) 如下圖所示計數器，下列敘述何者正確？ ①為環型計數器(Ringcounter) ② 為除 5 電路 ③為強森計數器(Johnsoncounter) ④為除 8 電路 。
85. (123) 有一卡諾圖，下列何者為化簡後的輸出函數？ ① ② ③ ④ 。
86. (23) 已知邏輯電路如下圖，下列輸出函數何者正確？ ①Y1(A,B,C)= Σ(0,3,5) ②
Y2(A,B,C)=Σ(5,7) ③Y1(A,B,C)=Σ(0,2,3,5) ④Y2(A,B,C)=Σ(5,6) 。
87. (123) 己知全加器邏輯電路如下圖，下列敘述何者正確？ ①N2=A B ②Co=AB+C i(A B) ③S=A B Ci ④若 A=B=Ci=1 則 S=0，Co=1 。
88. (14) 如下為 1 對 4 解多工器真值表，下列輸出信號之布林函數何者正確？ ① ② ③ ④Y3=S1S2D 。
89. (134) 有關暫存器的應用，下列敘述何者正確？ ①串列輸入/串列輸出適用於時間 延遲裝置 ②串列輸入/並列輸出適用於滑鼠內部輸出資料的傳送作業 ③並 列輸入/串列輸出適用於紅外線遙控發射器 ④並列輸入/並列輸出適用於記 憶體或 CPU 內部暫存器單元 。
90. (23) 如下列真值表所示，下列輸出函數何者正確？ ① ② ③ ④ 。
91. (23) 下列哪些正反器的激 勵表是正確？
①SR 正反器激勵表 ②D 型正反器激勵表 ③JK
正反器激勵表 ④T 型正反器激勵表 。
92. (234) 在 Verilog 電路描述中，識別字的命名規則為 ①第一個字元必須是英文字
母或數字 ②識別字的長度沒有限制 ③第二個之後的字元可以是英文字 母、數字、底線(_)或錢字號($) ④識別字有區分英文大小寫 。
93. (234) 如下列真值表所示，其輸入和輸出關係為 ①Y1=A B C ②Y1=A B C ③Y0
=AB+AC+BC ④ 。
94. (123) 十進位值為 69 可轉換為 ①BCD 碼 01101001 ②格雷碼(Graycode)01100111 ③超三碼(Excess-3code)10011100 ④二進位碼 00100101 。
95. (13) 關於數字表示法之互換，下列何者正確？ ① ②
③ ④ 。
96. (24) 下圖電路之輸入、輸出組合中，下列敘述何者正確？ ①(A,B,F)=(0,0,1) ② (A,B,F)=(0,1,0) ③(A,B,F)=(1,0,1) ④(A,B,F)=(1,1,0) 。
97. (123) 有關 TTL：74、74H、74L、74S、74LS 邏輯族系，下列敘述何者正確？
①消耗功率最小為 L 系列 ②消耗功率最大為 H 系列 ③傳遞延遲最短為 S 系列 ④傳遞延遲最長為 LS 系列 。
98. (34) 設計邏輯電路時，下列敘述何者正確？ ①使用 NAND-NAND 製作邏輯電路 時，於卡諾圖中是取 1 的方格產生和項之積 ②使用 NOR-NOR 製作邏輯電 路時，於卡諾圖中是取 0 的方格產生積項之和 ③使用 AND-OR 製作邏輯電 路時，於卡諾圖中是取 1 的方格產生積項之和 ④使用 OR-AND 製作邏輯電 路時，於卡諾圖中是取 0 的方格產生和項之積 。
99. (123) 如果要設計 Mod 10 之計數電路，使用正反器的數量 x 及最高位元輸出之工 作週期 d，下列敘述何者正確？ ①環形計數器：x=10，d=10% ②強生計數 器：x=5，d=50% ③漣波上數計數器(0,1,2,…,9)：x=4，d=20% ④漣波下數 計數器(0,15,…,7)：x=4，d=20% 。
100. (12) 中央處理器(CPU)是由下列哪兩大部門所組成？ ①ALU ②CU ③ROM ④R AM 。
101. (12) 由 3 個 JK 正反器所組成的強森計數器，可以有下列哪些模數 (Mod-N)？ ① 5 ②6 ③7 ④8 。
102. (12) 如下圖所示，其功能之敘述下列何者正確？ ①並列加法器 ②並列減法器
③串列加法器 ④串並列減法器 。
103. (12) 如下圖所示，其功能之敘述下列何者正確？ ①非同步計數器 ②下數計數器
③上數計數器 ④同步計數器 。
104. (13) 化簡如下列之卡諾圖，其邏輯函數應為何？ ① ② ③ ④ 。
105. (13) 有關在 Verilog HDL 中有兩種主要資料型態，下列何者正確？ ①線路(Net s)：代表連線，不能儲存內容，代表閘或模組之間的連線，不可以被指定 (a ssign) ②線路(Wire) : 代表連線，不能儲存內容，代表閘或模組之間的連線，
可以被指定 (assign) ③暫存 (Reg) ：代表存儲空間，就像暫存器一樣，儲 存某值，直到下次被指定 (assign) 為止 ④記憶體 (Rom)：代表存儲空間，
就像暫存器一樣，儲存某值，直到下次被指定 (assign) 為止 。
106. (12) 一般而言，相同等級的 FPGA 和 CPLD 互相比較，下列敘述何者正確？ ①F PGA 的正反器比較多 ②FPGA 比較適用於計數器的設計 ③FPGA 較適用於 解碼電路 ④CPLD 的邏輯方塊(Block) 數量比較少 。
107. (14) 2 對 1 多工器 A(延遲時間為 T)，取 3 組 2 對 1 多工器 A 不外加其他元件，
組合成多工器 B，下列何者正確？ ①B 為 4 對 1 多工器 ②B 為 6 對 1 多工 器 ③B 的傳播延遲約等於 T ④B 的傳播延遲約等於 2T 。
108. (34) 組合邏輯電路的邏輯突波(hazard)，發生在當輸入變數改變時，輸出狀態產 生暫時性錯誤，下列敘述何者正確？ ①輸出值應維持 0 卻產生 010 的狀態 變化稱為動態突波 ②輸出信號值由 0 變為 1 時卻產生 0101 的狀態變化稱為 靜態突波 ③對同一輸入信號有不同傳遞路徑，且彼此間的傳播延遲有差異 所造成的 ④加入適當質隱項可消除突波 。
109. (23) 有關 Verilog HDL 四個抽象的描述層次，下列敘述何者正確？ ①NOT 閘屬 於開關層次 ②RTL 為行為層次與資料流層次的混合描述 ③邏輯閘層次屬 於結構描述而非行為描述 ④邏輯閘為最低層次模組 。
110. (14) 有關移位暫存器的應用，下列敘述何者正確？ ①左移常用在乘法運算 ②左 移常用在除法運算 ③算術左移時 MSB 會做符號擴展 ④移位運算也用在浮 點數運算 。
11700 數位電子 乙級 工作項目 07：電子學及電子電路
1. (4) N 型半導體中，有較多的自由電子，因此其帶電性為 ①帶有正電 ②帶有 負電 ③偶而帶電 ④電中性 。
2. (3) 有一共集極電晶體放大電路之負載電阻 RL＝1KΩ，且電流增益 hfe(或β 值)為 100，假設電晶體的 hie 可忽略不計，則此放大電路輸入阻抗為 ①1 0KΩ ②11KΩ ③101KΩ ④1MΩ 。
3. (2) 欲使 P 通道增強型 MOSFET 導通，其閘極偏壓Ｖg s應加 ①正電壓 ②負電 壓 ③正、負電壓均可 ④零電壓 。
4. (1) 一般放大器之頻率響應曲線，在截止頻率處之電壓增益為最大電壓增益之 ①0.707 ②0.632 ③0.5 ④0.25 倍。
5. (2) 在三級 RC 相移振盪器中，其電路增益Ａ必須 ①小於 29 ②大於 29 ③等於 0 ④近似於無限大 。
6. (4) 一個理想運算放大器共模訊號之拒斥能力以 CMRR 來表示，一般為 ①小 於 1 ②等於 0 ③近似於 1 ④近似於無限大 。
7. (2) 如下圖電路，若採用理想的運算放大器，則輸出電壓為 ①-2V ②-1.5V ③1.
5V ④2V 。
8. (2) 全波整流電路中，輸出電壓的平均值為峰值的幾倍 ①1/π ②2/π ③3/π
④4/π 。
9. (4) 一個理想的互導放大器，其輸入阻抗 Ri 與輸出阻抗 Ro 應為 ①Ri＝∞，R o＝0 ②Ri＝0，Ro＝∞ ③Ri＝0，Ro＝0 ④Ri＝∞，Ro＝∞ 。
10. (3) 某電台所發射的電波頻率為 1500 仟赫，其電波的波長為 ①2 公尺 ②20 公 尺 ③200 公尺 ④2 公里 。
11. (2) 共射極電晶體電路中，射極電流為 5mA，基極電流為 0.1mA，則其電流增 益為 ①39 ②49 ③59 ④69 。
12. (2) 巴克豪生振盪準則(BarkhausenCriterion)是 ①βＡ＜1∠0° ②βＡ＝1∠0°
③βＡ＝1∠180° ④βＡ＜1∠90° 。
13. (1) 放大器中加入負回授之主要目的是 ①增加穩定度 ②提高增益 ③產生振盪 ④增加功率 。
14. (4) 一個理想電壓放大器，其輸入電流 Ii 及輸入阻抗 Ri 分別為 ①Ii＝∞，Ri
＝0 ②Ii＝0，Ri＝0 ③Ii＝∞，Ri＝∞ ④Ii＝0，Ri＝∞ 。
15. (3) 如下圖為 CE 放大電路之交流等效電路， hfe＝50，hie＝1KΩ，則基極的 輸入阻抗為 ①1KΩ ②10KΩ ③52KΩ ④104KΩ 。
16. (3) 在 CE 放大器上使用的射極旁路電容器，其作用是 ①阻止直流電壓通過射 極電阻 ②濾波 ③使電壓增益不致因射極電阻而大為降低 ④抑制振盪 。 17. (4) 電晶體的 Ic o為 10nA，而其 Ic e o為 1μA 由此可估計此電晶體的β約為 ①1
②10 ③50 ④100 。
18. (1) 飽和型電晶體開關電路比非飽和型開關電路速度慢，其主要原因為前者
①儲存時間較長 ②上昇時間較長 ③下降時間較長 ④延遲時間較長 。 19. (1) 如下圖之截波(Clipper)電路，若-6V≦Vi≦6V，二極體為理想二極體，則
Vo 的大小為 ①1.5V≦Vo≦3V ②3V≦Vo≦6V ③-3V≦Vo≦-1.5V ④-6V
≦Vo≦-3V 。
20. (1) 如下圖電路，欲使電晶體飽和，則 Rb 之值應小於 ①βRc ②Rc ③2βRc
④Rc/β 。
21. (3) 就達靈頓對(Darlington-Pair)而言 ①輸出阻抗低，電流增益 小於 1 ②輸出 阻抗低，電流增益等於 1 ③輸出阻抗低，電流增益甚高 ④輸出阻抗及電流 增益皆甚高 。
22. (3) 如下列四種電路連接法，哪一種為非達靈頓連接？ ① ② ③
④ 。
23. (4) 電晶體 CE 放大之混合參數(h 參數)等效之輸入電壓可等於 ①VB E＝hoeIB
＋hoeVC E ②VB E＝hieIB＋hoeVC E ③VB E＝hoeIB＋hreVC E ④VB E＝hieIB＋hr eVC E 。
24. (1) 如下圖電路，依據米勒定理 (Miller'sTheoren)，兩圖為等效電路，設 K＝ ， 則 Z1及 Z2分別為：
① ② ③ ④ 。
25. (1) 當共射極放大器之集極電流增大時，其集極功率損耗 ①視工作點的位置決 定增加或減少 ②必然隨之增加 ③必然隨之減少 ④必將導致熱跑脫 。 26. (2) 有一電晶體β＝100，測得基極電流 IB＝0.4mA，集極電流 IC＝4mA，則此
電晶體工作於何區 ①工作區 ②飽和區 ③截止區 ④電阻區 。
27. (2) 靴帶式(Bootstrap)射極隨耦器的主要特點為 ①輸出阻抗極高 ②輸入阻抗 極高 ③電壓增益極高 ④輸入阻抗極低 。
28. (3) 如下圖所示的箝位電路，當輸入為 10sinωt 時，則輸出 Vo 為何？ ①
② ③ ④ 。
29. (1) 達靈頓對(Darlington -Pair)的總電流增益約為 ① ‧ ② ＋ ③
④ 。
30. (1) 電晶體放大電路中，下列何者是影響放大器高頻響應的主因 ①電晶體的極 際電容 ②耦合電容 ③射極傍路電容 ④反耦合電容 。
31. (4) 產生 B 類推挽放大器交叉失真的原因為 ①輸入信號過大 ②阻抗不匹配
③功率放大倍數過大 ④電晶體 B-E 偏壓過低 。
32. (2) 在工作中之功率電晶體，若已知其接合面溫度 Tj=120℃，週圍溫度 Ta=20
℃，接合面消耗功率 Pd=40W，則其熱阻θja 為 ①2℃/W ②2.5℃/W ③3.
5℃/W ④4℃/W 。
33. (1) 輸入信號為 5Sin10t+6Sin20t，而輸出信號為 20Sin10t+18Sin20t ，則此放 大器具有下列何種失真﹖ ①頻率失真 ②非線性失真 ③波幅失真 ④互調 失真 。
34. (3) 下列何者不會影響放大器的低頻響應？ ①輸入端的交連電容 ②輸出端的 交連電容 ③電晶體電極間的極際電容 ④射極旁路電容 。
35. (4) 放大器在其高頻或低頻截止頻率時的功率增益，為其中頻段功率增益的若 干倍？ ① ②2 ③1/ ④1/2 。
36. (2) FET 的 是在下列何種條件下所測得的 ﹖ ① =0V ② =0V ③ =0V ④
=0V 。
37. (4) 某一放大器其頻帶寬為 20KHz，若加上負回授使其雜訊衰減了 10 倍，則 此放大器的頻寬變為多少？ ①40KHz ②100KHz ③120KHz ④200KHz 。 38. (1) 電流串聯負回授，會使電路的輸入阻抗 Ri、及輸出阻抗 Ro 產生何種變化？
①Ri 增加、Ro 增加 ②Ri 增加、Ro 減低 ③Ri 減低、Ro 增加 ④Ri 減低、
Ro 減低 。
39. (2) 如下圖所示電路為何種負回授電路？ ①電壓串聯負回授電路 ②電壓並聯 負回授電路 ③電流串聯負回授電路 ④電流並聯負回授電路 。
40. (3) 下列何者較適合做互導放大器？ ①電壓串聯負回授電路 ②電壓並聯負回 授電路 ③電流串聯負回授電路 ④電流並聯負回授電路 。
41. (3) 如下圖所示電路，其振盪頻率 f 為何？ ①1/(2πRC) ②1/(2π( )RC) ③1/
(2π( )RC) ④1/(2π( )RC) 。
42. (4) 有關維恩電橋振盪器之敘述，下列何者不正確﹖ ①正回授量β=1/3 ②同
時具有正、負回授 ③屬於 RC 振盪電路的一種 ④其負回授是經由電抗臂完 成 。
43. (2) 石英晶體振盪器較 LC 振盪器之優點為何﹖ ①振盪頻率範圍較廣 ②振盪 頻率較穩定 ③振盪頻率較於調整 ④振盪器信號的振幅較大 。
44. (1) 採用電容分壓方式來做正回授的是下列何種振盪器﹖ ①考畢子振盪器 ② 哈特萊振盪器 ③阿姆斯壯振盪器 ④負電阻振盪器 。
45. (3) 如下圖所示電路，若 Q1、Q2 導通時之 Vbe=0.5V，飽和時 Vce(sat)=0V，
則此電路之上限觸發電壓為 ①0.5V ②2.5V ③4.5V ④6.5V 。
46. (4) 如下圖所示之無穩態多諧振盪器，電晶體的β、Rb、及 Rc 間的關係為何﹖
①Rc＜βRb ②Rc＞Rb ③βRc＜Rb ④βRc＞Rb 。
47. (4) 如下圖所示為 IC555 所構成的電路，下列敘述何者不正確﹖ ①為一無穩態 多諧振盪器 ②振盪週期 T=0.7(Ra+2Rb)C ③Vo 為高電位的時間 th=0.7(Ra +Rb)C ④Vo 為低電位的時間 tl=0.7RaC 。
48. (3) 如下圖所示電路，其 h 參數中的 h11 為 ①5KΩ ②10KΩ ③15KΩ ④20K Ω 。
49. (2) 如下圖所示為電晶體之 re'參數模型。關於電晶體之 h 參數（忽略 hr 及 ho）
與 re'參數間的關係，下列敘述何者正確﹖ ①β=hie，βre'=hfe ②β=hfe，
βre'=hie ③β=hie，re'=hfe ④β=hfe，re'=hie 。
50. (4) 如下圖所示之偏壓電路，其熱穩定因數 ST為 ①0 ②1 ③Rc/Rb ④1+β 。
51. (1) 一個二極體的直流工作電流為 Id，則在常溫下，此二極體對交流小信號而 言所呈現的交流動態電阻 r 約為 ①25mv/Id ②25mv×Id ③Id/25mv ④25mv (Id+1) 。
52. (1) 在光電效應中，欲增加所放射出光電子的動能，則需增大下列何種因素？
①入射光的頻率 ②入射光的強度 ③光電作用的表面積 ④光電材料的功 函數 。
53. (2) 如下圖所示電路，若 Vo(sat)=±12V，則此電路的上限電壓Ｖut、及下限電 壓Ｖ t 為 ①±1V ②±4V ③±9V ④±12V 。
54. (4) 如下圖所示電路，若 V1＝3V、V2＝-1V，則 Vo 為 ①-8V ②-4V ③4V ④8 V 。
55. (2) 如下圖所示振盪電路，其振盪頻率為 ①1/2π ②1/2π ③1/
2π ④1/2π(R3+R4)(C1+C2) 。
56. (3) 如下圖所示穩壓電路，設電晶體 B 與 E 間的順向壓降為 Vbe，稽納二極體 的稽納電壓為 Vz，則其輸出電壓 Vout 為 ①Vout=Vin+Vz -Vbe ②Vout=V be(1+R1/R2) ③Vout=Vz(1+R1/R2) ④Vout=(Vz+Vbe)(1+R1/R2) 。
57. (1) 如下圖所示為一相鎖 PLL 迴路，其輸出信號的頻率 fout 與輸入信號的頻 率 fin 之間的關係為何？ ①fout=fin．N ②fout=fin/N ③fout=fin ④fout=2 (fin)N 。
58. (4) 如下圖所示為一定電流源電路，流經 RL 的電流 I 恆為 ①5mA ②10mA ③ 15mA ④20mA 。
59. (4) 超外差接收機的頻率選擇性，主要是由接收機中的哪一個電路來決定？
①射頻放大器 ②本地振盪器 ③變頻電路 ④中頻放大器 。
60. (2) 如下圖所示為一個低通主動濾波器電路，下列敘述何者正確？ ①其低頻截 止頻率 fL=1/(2πRC) ②其高頻截止頻率 fH=1/(2πRC) ③其高頻截止頻率 fH=1/(2π ) ④其低頻截止頻率 fL=1/(2π ) 。
61. (2) 已知電阻器(R)之 V-i 特性曲線為 ，二極體(D)之 V-i 特性曲線為
時，如下圖所示之電路的 V-i 特性曲線為 ① ② ③ ④
。
62. (2) 如下圖所示電路，其二極體 D 的作用為 ①補償 Ico 的變化 ②補償 Vbe 的 變化 ③保護電晶體 ④整流用 。
63. (4) 如下圖所示電路，下列敘述何者有誤： ①RE開路時電晶體截止 ②RE開路 時 Vc=Vcc ③R2 短路時，VE=0V ④R1 開路時，Vc=0V 。
64. (3) 電晶體放大電路中會影響低頻響應的電容器，下列何者為正確？ ①交連電 容 ②傍路電容 ③交連與傍路電容 ④雜散電容 。
65. (1) 如下圖所示之電路為 ①對數放大器 ②指數放大器 ③均值檢出器 ④峰值 檢出器 。
66. (2) 如下圖所示之電路的輸入阻抗 (Rin)與輸出阻抗(Rout)分別為 ①Rin→∞，R out→∞ ②Rin→∞，Rout→０ ③Rin→０，Rout→∞ ④Rin→０，Rout→
０ 。
67. (3) 如下圖所示電路為單極點放大器，已知 0dB 時頻寬為 500KHz ，則閉迴路 頻寬為 ①500KHz ②400KHz ③125KHz ④100KHz 。
68. (3) 下列何項不是振盪所必要的條件 ①必須是正回授 ②回授因數βA 必須為
≧1 ③必須有電感器 ④必須有維持振盪的足夠能量 。
69. (4) 下列何者不是負回授的優點？ ①降低諧波失真 ②增進放大器穩定度 ③減 少相位失真 ④較佳的低輸入阻抗 。
70. (1) 如下圖所示電路，這是一個典型的 ①低通濾波器 ②高通濾波器 ③峰值檢 出器 ④對數電路 。
71. (3) 輸送線之入射波振幅為 25V，反射波振幅為 5V，其駐波比(VSWR)為 ①5
②1/5 ③3/2 ④2/3 。
72. (3) 有一放大電路，其輸入阻抗為 100KΩ，輸出阻抗為 1KΩ，當輸入 2mV 信 號而輸出為 2V 的狀況下，則此放大電路的功率增益為 ①30dB ②58dB ③ 80dB ④100dB 。
73. (2) 半導體在-273℃(即絕對溫度 0°K)時，其特性為 ①純導體 ②絕緣體 ③負電 阻性 ④正電阻性 。
74. (4) 目前台灣的有線電視，其鎖碼台的解碼器實係一種 ①低通濾波器 ②高通 濾波器 ③解調制器 ④陷波器 。
75. (2) 若積分電路中，TS為信號周期，T 為電路中之時間常數，若欲得到較佳之 積分特性則 ①TS＞＞T ②TS＜＜T ③TS=T ④兩者無關 。
76. (2) 已知一電晶體β=10，則α為 ①0.95 ②0.909 ③0.99 ④1.1 。
77. (3) FET 在低的 時，可視為 ①定電流器 ②定電壓器 ③電阻 ④電感器 。 78. (1) 一個 80W 的電晶體（在 25℃下的額定），其衰減因素為 0.5W/℃，則在 1
25℃溫度下，其最大功率消耗值為 ①30W ②40W ③50W ④60W 。 79. (3) 如下圖電路中，若該矽電晶體之 hf e=30，IC B O=0，則此電晶體動作為 ①截
止 ②飽和 ③工作 ④不動作 。
80. (4) 如下圖之放大器中，若 Vi=2V，則 Vo 為 ①2V ②4V ③8V ④12V 。
81. (1) 電壓增益+6dB，相當於電壓放大 ①2 倍 ②3 倍 ③4 倍 ④6 倍 。
82. (2) 某放大器增益為 40，若加上負回授電路，回授量是輸入信號的 10%，則其 總增益為 ①4 ②8 ③12 ④24 。
83. (4) 如下圖所示高通濾波器，若輸入正弦波之頻率恰等於此電路之 -3dB 頻率時
（截止頻率），則輸出波形的相位比輸入波形 ①落後 90° ②領先 90° ③落 後 45° ④領先 45° 。
84. (1) 在史密特觸發電路中，若加入一規則的三角波之觸發信號（如正弦波），
則其輸出波形為 ①方波 ②正弦波 ③不規則矩形波 ④鋸齒波 。 85. (2) 如下圖電路中，其電流 I 為 ①1A ②2A ③3A ④4A 。
86. (4) 若 5KΩ、5W 與 5KΩ、2W 之兩個電阻器相串聯，則其等值電阻與瓦特數 各為 ①5KΩ、7W ②10KΩ、7W ③10KΩ、6W ④10KΩ、4W 。
87. (4) 如下圖所示，在 1Ω兩端之壓降為何？（圖中電阻的單位均為Ω） ①1V
②1.2V ③1.5V ④2V 。
88. (1) 如下圖，設 ＝±12V，求臨界電壓上限 VU為若干？ ①+6V ②-6V ③+12 V ④-12V 。
89. (4) 如下圖，設稽納二極體 =0mA，VZ=10V，PZ=400mW，求達到正常穩壓
時之 RL最大值為若干？ ①100Ω ②250Ω ③500Ω ④1000Ω 。
90. (2) 如下圖，倍壓電路中，設 VD為理想二極體，求直流平均輸出電壓 VO為若 干？ ①0V ②+5V ③-5V ④+10V 。
91. (2) 若某電路的頻率轉移函數 H(f)呈-20dB/decade 衰減，是表示其轉換增益隨 頻率每增加 10 倍，其增益下降為原來的 ①0.01 ②0.1 ③10 ④100 。 92. (3) 具有線性相位響應的主動濾波器電路為 ①巴特沃斯(Butterworth)濾波器
②契比謝夫(Chebyshev)濾波器 ③貝索(Bessel)濾波器 ④匹配(Matching)濾 波器 。
93. (4) 如下圖，Q1與 Q2的 均視為 0.6V，求 的限流值為 ①0.5mA ②1mA ③0.
5A ④1A 。
94. (2) 某電壓調節電路，當空載(IL=0)時，輸出 VO為 10V，當滿載(IL=100mA) 時，輸出 VO為 9.5V，則其負載調整率為多少？ ①+5% ②+5.26% ③-5%
④-5.26% 。
95. (4) 如下圖，電路的電壓增益為 100 倍，求電路有效輸入電容量 約為若干？
①0.1pF ②1pF ③10pF ④100pF 。
96. (2) 如下圖電路中 Ib=0， =0.6V，求電路 IC值約為若干？ ①2.1mA ②3.1mA
③4.1mA ④5.1mA 。
97. (3) 關於熱阻(thermal resistance) 愈大的電晶體，下列敘述何者正確？ ①接合 面的溫度愈低 ②容許外殼溫度愈高 ③接合面與外殼溫差愈大 ④集極容許 消耗功率愈大 。
98. (4) 設差動放大器的共模增益 AC為 0.01，差模增益 AD為 100，則此差動放大 器的共模拒斥比 CMRR 應為若干？ ①+10dB ②+20dB ③+40dB ④+80dB 。 99. (3) 如下圖達靈頓對(Darlington pair) ，其電路特質為？ ①異型 PNP 靈頓對
②同型 PNP 靈頓對 ③異型 NPN 靈頓對 ④同型 NPN 靈頓對 。
100. (1) 某甲類功率放大器，以變壓器耦合輸出到負載時，若 Vcc=20V，NP:NS=5，
喇叭阻抗為 8Ω，則最大理想輸出功率為？ ①0.25W ②0.5W ③0.75W ④1 W 。
101. (123) 下列有關二極體特性之描述，下列何者正確？ ①稽納二極體摻雜濃度高於 一般二極體 ②稽納二極體工作於逆向偏壓，具有穩壓作用 ③稽納二極體 在順向偏壓時，具有整流作用 ④二極體內的過渡電容（ Transitioncapacit ance），電容量隨逆向偏壓增加而增加 。
102. (124) 兩個共射極放大器構成 RC 耦合串級放大電路，下列敘述何者正確？ ①第 一級直流工作點的變化不會影響到第二級的直流工作點 ②高頻的電壓增 益受到極際電容的影響而降低 ③第一級直流工作點的變化會影響到第二 級的交流電壓增益 ④低頻的電壓增益受到耦合電容的影響而降低 。 103. (123) 如下圖所示之電路，下列敘述何者正確？ ①該電路為 RC 耦合電路，容易
隔離兩級間直流電壓的相互干擾 ②R1、R2為偏壓電阻，提供電晶體偏壓
③CE 2為旁路電容，可提高電壓增益 ④RE 1及 RE 2為正回授電阻，可穩定直 流偏壓，不受溫度變化影響 。
104. (134) 下列哪些型振盪器之輸出電壓為正弦波？ ①RC 相移振盪器 ②電晶體組成 不穩態多諧振盪器 ③Wien bridge 振盪器 ④Colpitts 振盪器 。
105. (124) 電阻器在下列哪些情況會過熱而燒毀？ ①0.5k-1W 電阻器流過 50mA ②3 W 電阻器流過 0.3A 與兩端電壓為 13V ③2k-1/2W 電阻器兩端電壓為 20V
④1-3.5W 電阻器流過 2A 。
106. (23) 已知一顆高亮度 LED 正常點亮的順向電壓為 3.2V 與順向電流為 10~15m A，則下列哪些為下圖中 R1合理值？ ①390 ②270 ③200 ④100 。
107. (134) 下列哪些元件具有正電阻的特性？ ①稽納二極體 ②隧道(透納)二極體 ③ 變容二極體 ④場效應電晶體 。
108. (14) 理想的電壓運算放大器(OPA)的敘述，下列何者正確？ ①輸入阻抗=無限 大；輸出阻抗=0 ②輸入阻抗=0；輸出阻抗=無限大 ③輸入阻抗=無限大；
輸出阻抗=無限大 ④頻帶寬度=無限大；輸出增益=無限大 。
109. (123) 關於電子電路回授的敘述，下列何者正確？ ①正回授常用來產生震盪 ② 負回授會降低電路之電壓增益 ③回授是指將放大器的輸出訊號取出一部 分或全部，重新送回輸入電路 ④負回授可以穩定電路，但是容易使輸出波 形失真 。
110. (24) 已知交流電壓 v(t)=5sin(60t+30 °)V，下列敘述何者正確？ ①有效值為 5V
②最大值為 5V ③頻率為 60Hz ④相角為 30° 。
111. (234) 如下圖所示，若 Vcc=5V，LED 順向電壓為 1.7V，順向電流界定在 10mA
~20mA 之間，則 Rx 應可選用下列哪些電阻較合適？ ①150Ω ②220Ω ③ 270Ω ④300Ω 。
112. (23) 如下圖所示為一典型直流穩壓電源調整電路， Vbe=0.7V，其輸出電壓可調 整之範圍，下列敘述何者正確？ ①最小 2.7V ②最小 3.3.V ③最大 18.3V
④最大 21V 。
113. (12) BJT 電晶體各種組態中，下列哪幾項屬於 CC 組態的特徵？ ①電流增益最 高 ②輸入阻抗最高 ③電壓增益最高 ④輸出阻抗最高 。
114. (12) 橋式全波整流電路圖如下，下列敘述何者正確？ ①D1、D4 順向偏壓時，
D2、D3 逆向偏壓 ②D2、D3 順向偏壓時，D1、D4 逆向偏壓 ③D1、D2 順向偏壓時，D3、D4 逆向偏壓 ④D3、D4 順向偏壓時，D1、D2 逆向偏壓 。
115. (124) 場效電晶體(FET)包含哪些應用？ ①壓變電阻 ②電阻負載 ③負電阻 ④記 憶裝置 。
116. (14) 下圖半波整流電路中，輸入電壓 Vi(t)=200sin(377t)V，下列敘述何者正確？
①Vo(t)的頻率為 60Hz ②Vo(t)的有效值為 63.6V ③Vo(t)的平均值為 100 V ④二極體的 PIV 值為 200V 。
117. (24) 理想運算放大器的特性，下列敘述何者正確？ ①輸出阻抗為無限大 ②差 動輸入時，共模拒斥比(CMRR)無限大 ③輸入阻抗為零，即輸入電流 Ii＝0 ④頻帶寬度無限大 。
118. (23) 下圖 CE 放大器中，VC C=20V，β=120，VB E=0.7V，下列何者正確？ ①IB
=28.38μA ②IC=1.86mA ③VC E=11.26V ④VB C=10.56V 。
119. (123) 有關電晶體直流組態中，下列敘述何者正確？ ①就輸入阻抗而言 CB<CE 120. (13) 有關二極體的使用，下列敘述何者正確？ ①1N4001 為 PN 二極體編號 ② 一般有白色環狀帶或有標記的哪一端為 P ③可使用三用電表歐姆檔測試二 極體好壞 ④所有二極體若要正常工作，皆需要加順向偏壓 。
121. (14) 下列敘述何者正確？ ①低雜質濃度的半導體，溫度升高，電阻降低 ②絕
