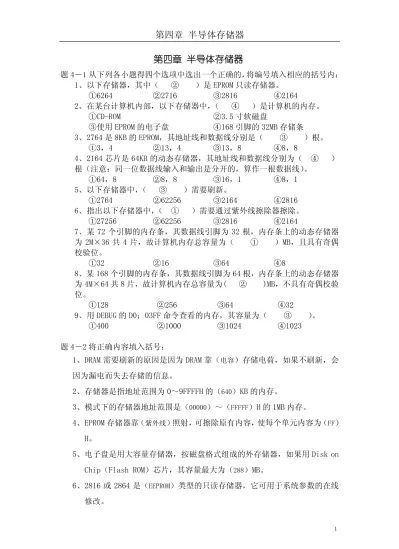

第四章 半导体存储器
题 4－1 从下列各小题得四个选项中选出一个正确的，将编号填入相应的括号内：
1、以下存储器，其中（ ② ）是 EPROM 只读存储器。
①6264 ②2716 ③2816 ④2164
2、在某台计算机内部，以下存储器中，（ ④ ）是计算机的内存。
①CD-ROM ②3.5 寸软磁盘
③使用 EPROM 的电子盘 ④168 引脚的 32MB 存储条
3、2764 是 8KB 的 EPROM，其地址线和数据线分别是（ ③ ）根。
①3，4 ②13，4 ③13，8 ④8，8
4、2164 芯片是 64KB 的动态存储器，其地址线和数据线分别为（ ④ ） 根（注意：同一位数据线输入和输出是分开的，算作一根数据线）。
①64，8 ②8，8 ③16，1 ④8，1 5、以下存储器中，（ ③ ）需要刷新。
①2764 ②62256 ③2164 ④2816 6、指出以下存储器中，（ ① ）需要通过紫外线擦除器擦除。
①27256 ②62256 ③2816 ④2164
7、某 72 个引脚的内存条，其数据线引脚为 32 根，内存条上的动态存储器 为 2M×36 共 4 片，故计算机内存总容量为（ ① ）MB，且具有奇偶 校验位。
①32 ②16 ③64 ④8
8、某 168 个引脚的内存条，其数据线引脚为 64 根，内存条上的动态存储器 为 4M×64 共 8 片，故计算机内存总容量为( ② )MB，不具有奇偶校验 位。
①128 ②256 ③64 ④32
9、用 DEBUG 的 D0；03FF 命令查看的内存，其容量为（ ③ ）。
①400 ②1000 ③1024 ④1023
题 4－2 将正确内容填入括号：
1、DRAM 需要刷新的原因是因为 DRAM 靠（电容）存储电荷，如果不刷新，会 因为漏电而失去存储的信息。
2、存储器是指地址范围为 0～9FFFFH 的（640）KB 的内存。
3、模式下的存储器地址范围是（00000）～（FFFFF）H 的 1MB 内存。
4、EPROM 存储器靠（紫外线）照射，可擦除原有内容，使每个单元内容为（FF） H。
5、电子盘是用大容量存储器，按磁盘格式组成的外存储器，如果用 Disk on Chip（Flash ROM）芯片，其容量最大为（288）MB。
6、2816 或 2864 是（EEPROM）类型的只读存储器，它可用于系统参数的在线 修改。
１
7、存储器片选引脚，国际上都设计为（288）电平有效。
8、动态存储器的片选信号为（RAS）和（CAS）。
9、IBM－PC 的存储器读控制信号为（MEMR），写控制信号（MEMW）。 10、常用的 EPROM 型号对应的容量是：
2732 ( 4 ) KB 2764 ( 8 ) KB 27128 ( 16 ) KB 27256 ( 32 ) KB 27512 ( 64 ) KB 27C040 ( 512 ) KB
题 4-3 主存储器，内存保留区的含义；常规内存，扩展内存，高位内存的含义 是什么？
答：不管是 8088 还是 286 以上的微机，为了保持兼容性，仍然把物理地址范围在 00000H～
9FFFFH 的 640KB 内存成为主存储器，而把 A0000H～FFFFFH 的 384KB 内存叫内存保留区，留 给视频适配器和 ROM-BIOS 使用。地址在 100000H 以上的存储器称为扩展存储器，也叫 XMS。
以 80286 为例（书上 P255），在内存保留区内，地址 0A0000～0BFFFFH 是显示缓冲区。
从 0C0000H～0FFFFFH 共 256MB 是系统的 ROM 区，前 128KB 供 I/O 通道中扩展到 ROM 用，最 后的 64KB（0F0000～0FFFFFH）是系统板上的基本 ROM 区，存放 BIOS 等程序。
从 100000H～FDFFFFH 共 14.872MB 用于支持多用户系统，这部分内存是由用户插入扩展 卡后增大存储空间的。
最后的 128KB(FE0000～FFFFFFH)是被用来复制 0E0000～0FFFFFH 空间的机器代码的。
题 4-4 Windows 98 应用程序可以访问多少内存空间？Windows 2000 与 Windows XP 应用程序又可以访问多少内存空间？
答：（书上 P268）Windows 应用程序最多可以访问 32 位的线性内存空间，从 0H～FFFFFFFFH 共 4GB。操作系统对内存按页管理，每页长 1000H，这样内存就有 100000H 页。
因采用不同的 Windows 操作系统，其应用程序可访问的内存空间从 2GB 不等。其中，
Windows 98 的应用程序可以占用整个 4GB 内存空间，而 Windows 2000 和 Windows XP 的应 用程序只占用 0～7FFFFFFFH 这 2GB 内存空间。
２
题 4-5 双口 RAM 有什么用途？它的特点是什么？
答：双端口 RAM 用于高速共享数据缓冲器系统中；
特点是：两个端口都可以独立读/写的静态存储器，实际上它是作为双 CPU 系统的公共 全局存储器来使用的，例如可用于多机系统通信缓冲器，DSP 系统和高速磁盘控制器等。
题 4-6 串行 EEPROM 有什么优点？
答：EEPROM 的典型优点是非挥发性、可字节擦除、编程速度快（一般小于 10ms）。对 EEPROM 编程无需将 EEPROM 从系统中移出，从而使存储和刷新数据（或编程）非常方便、有效、可 行。EEPROM 还使得通过无线电或导线进行远距离编程成为可能，消除了 EPROM 的紫外光擦 除窗口，封装成本低，而且测试简单。串行 EEPROM 的优点是管脚少、使用方便。
题 4-7 闪存有什么用途？其特点是什么？
答：闪速存储器（Flash Memory）是一类非易失性存储器，即使在电源关闭后仍能保持片内 信息；与 EPROM 相比较，闪存具有明显的优势，即在系统中电可擦除和可重复编程，而不需 要特殊的高电压；与 EEPROM 相比较，闪存具有成本低，密度大的特点。其独特的性能使其 广泛运用于各个领域，包括嵌入式系统，如 PC 及外设，电信交换机，蜂窝电话，网络互联 设备，仪器仪表和汽车器件，同时还包括新兴的语音，图像，数据存储类产品，如数码相机，
数字录音机和个人数字处理（PDA）。
题 4-8 在题图 4－8 中，8031CPU 外部扩展 EPROM，有 1 片 27128 和 1 片 2764，
其 P2，7引脚相当于 A15，请说明这两片存储器的地址范围（包括地址重叠区）。
３
答：27128 的地址范围为 0～3FFFH，地址重叠区为 4000H～7FFFH；
2764 的 地 址 范 围 为 8000H ～ 9FFFH, 地 址 重 叠 区 为 A000H ～ BFFFH,C000H ～ DFFFH,E000H～FFFFH。
题 4-9 在题图 4-9 中，利用 74LS138 同时扩展 1 片 EPROM 2764 和 1 片 SRAM 6264，
请分析这两片存储器的地址范围。
答：2764 的地址范围是 0～1FFFH,6264 的地址范围是 8000H～9FFFH,没有地址重叠区。
题 4－10 在教材图 4.33 中，改用 74LS138 译码器代替 74LS30，画出连线图，仍
４
然使用 SRAM 6116A 的地址范围为 A0000H～A07FFH。
答：略
题 4－11 在教材 4.34 中，将 A19经过非门连接 G1，请分析这时 Y0～Y7对应的存 储器地址范围。
答：略
题 4－12 在题图 4－12 中，说明所连接的存储器 SRAM 62256 的地址范围。
答：62256 为 32KB 的 SRAM，片内需要 15 根地址线，因为 74LS138 采用 Y7 译码输出端，故 62256 的地址范围为 38000H～3FFFFH。
５
