刮刀製程搭配高載子遷移率之高分子於垂直式空間電荷限制電晶體

國立交通大學

物理研究所

碩 士 論 文

刮刀製程搭配高載子遷移率之高分子於垂直

式空間電荷限制電晶體

Blade coating method for vertical space-charge-limited

transistor using high carrier mobility polymer

研 究 生：邱詠翔 (Yung-Hsiang Chiu)

指導教授：孟心飛 教授 (Prof. Hsin-Fei Meng)

冉曉雯 教授 (Prof. Hsiao-Wen Zan)

洪勝富 教授 (Prof. Sheng-Fu Horng)

刮刀製程搭配高載子遷移率之高分子於垂直式空間電荷限制電晶體

Blade coating method of vertical space-charge-limited transistor

using high

carrier mobility polymer

學 生：邱詠翔 Student : Yung-Hsiang Chiu

指導教授：孟心飛 教授 Advisor : Prof. Hsin-Fei Meng

冉曉雯 教授 Prof. Hsiao-Wen Zan

洪勝富 教授 Prof. Sheng-Fu Horng

國立交通大學

物理研究所

碩 士 論 文

A Thesis

Submitted to Institute of Physics

College of Science

National Chiao Tung University

in partial of the Requirements

for the Degree of

Master of Philosophy

in

Physics

July 2011

Hsinchu, Taiwan, Republic of China

刮刀製程搭配高載子遷移率之高分子於垂直式空間電荷限制電晶體

學生：邱詠翔 指導教授 : 孟心飛 教授

冉曉雯 教授

洪勝富 教授

國立交通大學物理研究所

摘 要

相較於小分子有機半導體的製程高成本及製程複雜，可液態製程、可製做在 軟性可繞基板等優勢使共軛高分子在有機半導體領域近年來受到相當的注目。現 今多數採液態製程的高分子有機半導體是採以旋轉塗佈法來成膜，但其材料使用 率不高。本文引入刮刀塗佈技術成膜，此技術已被證實可做為提升材料使用率的 的方法。Poly(2,5-bis(3-alkylthiophen-2-yl)thieno[3,2-b]thiophene) (PBTTT-C14)是一 種液晶分子，藉由高溫退火進入液晶相及快速冷卻維持退火後的晶相，可使得其 載子遷移率提升，而PBTTT二極體的電流密度表現也比poly(3-hexylthiophene-2, 5-diyl) (P3HT)來的高。最後，我們嘗試對poly(9,9-di-noctylfluorene-alt-(1,4-phenylene -((4- sec -butylphenly)-imino-)- 1,4-phenylene) (TFB)進行tetrafluoro

-tetracyanoquinodimethane (F4TCNQ) 摻雜，在不同濃度的摻雜下，尋求最佳的摻

雜濃度。

Blade coating method of vertical space-charge-limited transistor using

high mobility polymer

Student : Yung-Hsiang Chiu Advisor : Prof. Hsin-Fei Meng

Prof. Hsiao-Wen Zan

Prof. Sheng-Fu Horng

Institute of Physics

National Chiao Tung University

Abstract

Comparing to high cost and complicated fabrication process of small molecule organic semiconductor devices, conjugated polymer have been widely explored because of its advantages such as soluble process and its flexibility. Although spin coating is the most common technique for casting polymer films in solution process, its material usage is low. In this work, we use the blade coating method which has been

demonstrated to have a high material usage. We demonstrate that even the solubility of a polymer is low, by using the blade coating method, the polymer film can still be fabricated easily. Poly(2,5-bis(3-alkylthiophen-2-yl)thieno[3,2-b]thiophene)

(PBTTT-C14) is a kind of liquid crystal molecule. By annealing at high temperature and

transient cooling, its liquid crystal phase and high carrier mobility can be obtained. PBTTT diode shows higher current density compared to poly(3-hexylthiophene

-2,5-diyl) (P3HT) diode. Finally, we demonstrated the influence of different concentration tetrafluoro -tetracyanoquinodimethane (F4TCNQ) doping on the

poly(9,9-di-noctylfluorene-alt -(1,4-phenylene-((4-sec-butylphenly)-imino-) -1,4-phenylene) (TFB) diode.

誌 謝

此篇論文，謹獻給我的爺爺和奶奶，在背後不斷支持、鼓勵我的爸媽，以及 實驗室相互扶持的夥伴們。 記得我大四時，人在圖書館準備研究所考試，接到家裡的電話，爺爺往生了。 老人家還來不及驕傲地看到身為長孫的我從大學畢業。從此，奶奶的身體也一日 不如一日，健康狀況越來越差。直到今年的二月份，人正在實驗室忙得焦頭爛額， 還擔心無法如往常趕回家中探望奶奶的我，接到家裡的來電，當時在電話另一頭 的我焦急萬分又無助，趕緊收拾後就立刻返回家中。但一切來不及了，我仍然見 不到奶奶最後一面。由於爸媽忙於事業，爺爺奶奶一直是我從小到大的精神依靠。 至今，我仍懷念奶奶在我念國中時為我準備的便當，那種幸福的味道永難忘懷； 我也忘不了每次陪老人家說笑逗他們開心的場景，彷彿一切歷歷在目。雖然他們 無法看著我畢業，無法看到我穿上碩士服從師長手中領過畢業證書，但我相信他 們在天堂一定會替我感到很驕傲。我愛你們，我最親愛的爺爺奶奶。 再來，我也要感謝我的爸媽，感謝你們不辭辛勞為這個家付出。沒有你們的 辛苦栽培，弟弟和我也不會有今日學業上的成就。時光飛逝，兩年前弟弟大學聯 考考上了台大國企，同時我也考上了交大物理所，記得你們開心了好久。這或許 是我和弟弟現階段所能給予的回報，做好我們自己的本分，在學業上有所表現讓 你們感到驕傲。如今，我順利畢業了，不久的將來，我也能夠為這個家盡一份心 力，幫你們分擔辛勞。 最後，還要感謝實驗室的所有夥伴們。感謝孟心飛老師以及冉曉雯老師在實 驗上的指導；謝謝孙強學長，同出自高師的大學長，感謝你在實驗上的提點以及

建議，讓我們學會如何有邏輯的安排和分析實驗；謝謝俊孙，在我還在PLED組時 的關照以及電晶體實驗後期對我的協助；謝謝恩禎學長，在學弟妹遇到瓶頸時的 加油打氣和關心，很窩心；謝謝銘志學長，實驗室的超級設備工程師，因為有你， 我們實驗設備才能使用的順順利利。謝謝同樣來自高師的夥伴－謦合和薪評，我 們從大學到研究所的緣分，希望可以持續。這兩年來我們不管在課業還是實驗上 的互相扶持和鼓勵，更顯得我們友誼的可貴。特別是薪評，同樣是桃園人，大學 又是室友一直到研究所，之後還要一起到中科TSMC打拼，真是孽緣呀；謝謝其他 實驗小組的同學以及學弟妹們，因為人實在太多了，無法一一例舉，在此只想跟 你們說：能認識你們真棒！謝謝你們，我永遠不會忘記大家曾經幫助過、鼓勵過 我，更不會忘記最後這三個月一起渡過瘋狂的Lab人生！我們這屆真的是酷到爆 炸，希望留下的張博（浩文哥）可以一樣這麼酷的繼續帶領學弟妹們！

目 錄

中文摘要--- I 英文摘要--- II 致謝--- IV 目錄--- VI 圖目錄--- VII 表目錄--- XI

第一章 緒論

--- 1 1-1 研究背景--- 1 1-2 研究動機--- 3 1-3 論文架構--- 4

第二章 有機材料簡介與元件操作原理

--- 5 2-1 有機高分子材料之特性與簡介---5 2-2 金屬與半導體接面--- 12 2-3 有機共軛高分子載子傳輸理論--- 15 2-4 真空管原理--- 19 2-5 場效電晶體--- 20 2-6 空間電荷限制電晶體之結構與操作原理--- 21

第三章 實驗製程與設計

--- 23 3-1 ITO基板圖形定義與流程--- 23 3-2 刮刀製程相關設備及成膜方式--- 24 3-3 材料(PBTTT-C14)成膜與測試分析製程--- 27 3-4 有機二極體製程--- 28

3-5 垂直式空間電荷電晶體之製程--- 32

第四章 實驗結果與討論

--- 38 4-1 PBTTT 成膜與測試分析--- 38 4-2 PBTTT 二極體--- 47 4-3 P3HT與PBTTT之空間電荷限制電晶體 ---52 4-4 F4TCNQ-doped TFB二極體--- 71

第五章 結論與未來展望-

--- 75

參考文獻

--- 77

圖目錄

圖 2-1、(a)sp2 混成軌域示意圖 (b)聚噻吩(polythiophene，PT)結構 (c)聚乙炔(polyacetylene，PA)--- 6 圖 2-2、(a)P3HT單體 (b)P3HT之頭對頸(HH)、頭對尾(HT)以及尾對尾 (TT)三種排列形式--- 7

圖 2-3、(a)排列方向定義 (b)plane-on堆疊 (c)edge-on堆疊--- 8

圖 2-4、(a)PBTTT-Cn結構式 (b)PBTTT相變溫度範圍--- 9 圖 2-5、PEDOT:PSS結構式---10 圖 2-6、TFB結構式--- 10 圖 2-7、F4TCNQ 結構式---11 圖 2-8、(a)PVP (b)PMF 結構式--- 11 圖 2-9、歐姆接面與蕭基接面之電流電壓關系圖--- 12 圖2-10、蕭基接面能帶示意圖--- 12

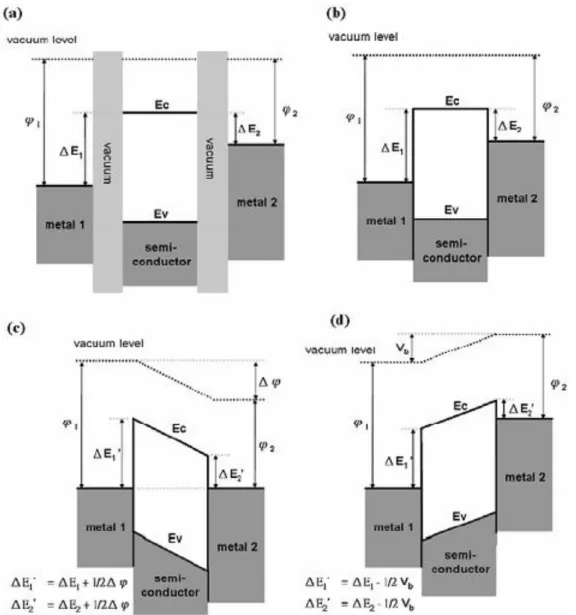

圖 2-11、歐姆接面能帶示意圖---13 圖 2-12、有機半導體能帶圖畫法(a)各材料能帶位置(b)開路(c)短路 (d)正向偏壓--- 14 圖 2-13、熱離子發射理論示意圖---17 圖 2-14、穿隧效應示意圖---18 圖 2-15、(a)真空管結構示意 (2)直熱式 (3)旁熱式---19 圖 2-16、場效電晶體結構--- 20 圖 2-17、場效應電晶體(FET)與空間電荷限制電晶體(SCLT)--- 21 圖 2-18、(a)下注入式 (b)下注入式--- 22 圖 2-19、SCLT元件操作模式示意圖--- 22 圖 3-1、二極體基版 ITO 圖樣(左圖為俯視圖,右圖為剖面圖)---24 圖 3-2、電晶體基版ITO圖樣(左圖為俯視圖,右圖為剖面圖)---24 圖 3-3、圓棒刮刀圖樣---24 圖 3-4、圓棒刮刀實圖---25 圖 3-5、刮刀載板---25 圖 3-6、熱風烘罩---26 圖 3-7、刮膜流程示意圖(由左至右)---27 圖 3-8、PBTTT 二極體俯瞰及剖面結構圖---28 圖 3-9、PBTTT 二極體俯瞰及剖面結構圖---29 圖3-10、doping TFB二極體俯瞰及剖面結構圖---31 圖 3-11、P3HT 電晶體俯瞰及剖面結構圖--- 34 圖 3-12、PBTTT 電晶體俯瞰及剖面結構圖---37

圖 4-1、OTS 分子式---39 圖 4-2、ITO 表面未經處理，在不同退火溫度後的表面形貌圖

(scale bar:50nm) --- 41 圖 4-3、ITO 表面經 OTS 處理，在不同退火溫度後的表面形貌圖

(scale bar:50nm) --- 42 圖 4-4、 (a)ITO 經過 OTS 處理,退火後快速降溫 (b)ITO 未經 OTS 處理 ,退火後快速降溫。 以上吸收強度皆經過歸一化處理。---43 圖 4-5、 PBTTT 在不同條件下於 ITO 表面成膜之表面形貌與粗糙度

(scale bar:50nm) ---44 圖 4-6、180℃與 250℃,退火 15 分鐘與 7 小時之吸收光譜 ---45 圖 4-7、(a)樣本之 GIXRD 頻譜 (b)為(a)的範圍放大圖---46 圖4-8、PBTTT旋塗於ITO (a)左邊為OTS上成膜,右邊為ITO上成膜

(b)顆粒析出情形--- 48 圖4-9、(a)三種條件之正偏壓線性圖 (b)as-cast diode (c)退火180℃, 15分鐘diode (d)退火180℃,7小時diode (e)同樣厚度條件的 刮刀製程P3HT diode 半對數圖與對數圖--- 50 圖 4-10、PBTTT 與 ITO,MoO3 之能帶圖---51 圖 4-11、舊電漿系統旋塗製程之 P3HT (a)電晶體 log JC-VCE圖與開關比

示意圖 (b)EC diode 圖 (E:emitter , C:Collector)---53 圖 4-12、新電漿系統旋塗製程之 P3HT (a)電晶體 log JC-VCE圖與開關比

圖 4-13、新電漿系統刮刀製程之 P3HT (a)電晶體 log JC-VCE圖與開關比 示意圖 (b)EC diode 圖---55 圖 4-14、新電漿系統刮刀製程之 PBTTT (a)電晶體 log JC-VCE圖與開關比 示意圖 (b)EC diode 圖---56 圖 4-15、新電漿系統製程元件剖面 SEM (a)尚未填主動層材料的孔 洞化結構 (b)旋塗法 P3HT (c)刮刀塗佈 P3HT (d)刮刀塗 佈 PBTTT ---58 圖 4-16、PBTTT 溶於 DCB（0.8wt%）之刮刀製程 (a)電晶體 log JC-VCE圖

與開關比示意圖 (b)EC diode 圖 (c)元件剖面 SEM---60 圖 4-17、PBTTT 溶於 CB（1wt%）之刮刀製程 (a)電晶體 log JC-VCE圖與

開關比示意圖 (b)EC diode 圖 (c)元件剖面 SEM---62 圖 4-18、PBTTT 溶於 DCB（0.8wt%）之刮刀製程孔徑 100nm 之電晶體

(a)log JC-VCE圖與開關比示意圖 (b)EC diode 圖 (c)元件

剖面 SEM--- 65 圖 4-19、PBTTT 溶於 DCB（0.8wt%）之刮刀製程孔徑 200nm 之電晶體

(a)log JC-VCE圖與開關比示意圖 (b)EC diode 圖 (c)元件

剖面 SEM--- 67 圖 4-20、孔徑 100nm 電晶體 (a) JB-VCE圖 (b)EB diode (c)BC diode

--- 68 圖 4-21、孔徑 200nm 電晶體 (a) JB-VCE圖 (b)EB diode (c)BC diode

圖 4-22、次臨界擺幅 S.S. (a)孔徑 100nm 電晶體 (b)孔徑 200nm 電晶體 ---70 圖 4-23、無機半導體 p-type摻雜示意圖--- 71 圖 4-24、doping 能階示意圖--- 72 圖 4-25、第一次摻雜結果半對數圖--- 73 圖 4-26、第二次摻雜結果半對數圖--- 75 圖 5-1、doped TFB 電晶體理想結構圖--- 76

表目錄

表 4-1、PBTTT 成膜條件--- 40 表 4-2、各偏壓操作下的 mobility---74

第一章 緒論

1-1 研究背景

瑞典皇家科學院把 2000 年的諾貝爾化獎頒給三位在導電高分子的發現與發 展上有卓越貢獻的科學家，分別是美國加州大學聖塔巴巴拉分校的希格（Alan J. Heeger），美國賓州大學的麥迪亞米德（Alan G. MacDiarmid），以及日本筑波大 學的白川英樹 (Hideki Shirakawa)。這三人在 1970 年代發現導電高分子(塑膠)， 而且使其發展成一個化學家和物理學家都認為很重要的研究領域。通常情況下， 塑膠由許多排列無序的大分子組成，通電後，當電流增大時，塑膠內部會形成淩 亂的網狀物，並馬上停止導電。然而，科學家卻發現，某些結構的塑膠卻具有半 導體特性，也能傳輸電流。後來，科學家們又進一步發現，通過在塑膠內滲入某 些物質，可以改變其物理化學特性，使其具有較好的導電性能，這些發現為導電 塑膠日後取代矽晶體成為新一代半導體材料奠定了基礎。(1976 年，日本化學家 白川英樹與美國化學家麥迪亞米德和物理學家希格三位學者共同發現，碘蒸汽可 以使聚乙炔薄膜產生氧化的現象，使其的導電功能增加一百萬倍[1]。) 此種具有傳導性的聚合物，結合了塑膠與金屬的部分特性，也就是重量輕、 具有彈性的塑膠特性，與可以傳導的金屬特性，開啟了有機導電高分子的研究風 潮。這幾年無論是在學界或是科技業方面，對於導電高分子的研究除了有更進一 步的了解，也將其應用在各種元件上，例如有機薄膜電晶體、有機發光二極體、 有機太陽能電池等等。以往這些元件都是以矽做為主動材料，如今改以有機導電

材料。當然，兩種材料各有其優缺點：矽這種材料易取得，壽命高且穩定，但製 程費時且複雜；相較之下，有機元件製程條件更多元，且相較簡易，如適用低溫 製程、液態製程、較低的驅動電壓，甚至可至做在可繞性的軟板上。 這幾年來發展迅速的面板業，被列為我國之兩兆雙星產業其中之一。TFT-LCD 即是由薄膜電晶體來驅動與控制液晶分子的晶向，由此改變背光源的透光量與色 彩。這些年顯示器發展的關鍵，即是背光源以及薄膜電晶體。背光源由最初的冷 陰極管進展為 LED，這也讓顯示器的厚度和重量大大降低。但在 2011 年初時，南 韓電子巨臂三星電子(Samsung)發表了一款採用 AMOLED 面板的高階智慧型手機 (smart phone)，這是種具有自發光特性的面板，完全不需要現有的背光模組，色 彩飽和度也高出許多，無視角的限制，雖然目前傴應用在小尺寸面板上，但未來 若使用在 TV 生產上，更可以大幅減低現有的 TV 重量與厚度，但這方面的問題並 不是本論文的主軸。所以，讓我們回到另一個關鍵元件上：電晶體。現今多數用 在已商品化的 TFT，大部分是以氫化非晶矽(a-Si:H)當主要材料，相關研究也趨 成熟。自從 1980 年代中期有機電晶體(organic transistor)被成功發明後，由於 具有成本低、重量輕、能變形的優點，不少研究單位開始嘗試以有機電晶體為材 料製造塑膠平面顯示器。但也因為較低的電子遷移率、高工作電壓一直是阻礙有 機電晶體發展的主要難題。因此，許多科學家陸陸續續合成各種有機材料，特別 是共軛高分子的領域，亦是促成本文的研究背景的重要原因之一。

1-2 研究動機

有機材料又分為小分子(small molecule)與共軛高分子(conjugated polymer)。 這兩種材料在性質上差異很大，故其製程的方式也大為不同。有機高分子材料可 溶於一般有機溶劑中，故其成膜大多使用旋轉塗佈法(spin coating)。有機小分子材 料其溶解度低，因此常用熱蒸鍍法(thermal deposition)來沉積於機板表面。熱蒸鍍 法和旋轉塗佈法各有其高低優劣，像是以熱蒸鍍法沉積材料時，不會有互溶問題， 可以輕鬆製作多層結構。但是高真空設備的使用卻會拉高製程成本。至於旋轉塗 佈法則是能以低成本沉積大面積的有機薄膜，可是在製作多層結構時，卻必頇擔 心有機溶劑會對下層的薄膜結構造成影響、破壞。當然目前也有一些解決互溶的 方法，像是先以緩衝層作保護，再塗佈第二層有機薄膜，是可以有效解決互溶問 題的方法之ㄧ[2]。

基於前人(實驗室學長們)的研究基礎，在垂直式電晶體上有很大的進展 [3][4][5]_{，相關過程也可在實驗室網頁找到論文論述，但前人們在製程上仍是以先前} 提到的旋轉塗佈法成膜。藉由旋轉塗佈法可進行液態製程，雖然比起蒸鍍製程快 且簡易，但在材料的使用率上卻不高，因為 spin coating 的過程中多數的液體仍會 被甩出、白白浪費掉。有鑑於此，我們引入了刮刀製程(blade coating method)，相

關的製程在本實驗室的 PLED 組近幾年來的印證和應用已頗具成果[6]，特別是藉由

這樣的純液態製程即可製作大面積(5cm*5cm)的 PLED。但因為是首次應用在電晶 體製程上，雖然還不用做到大面積的電晶體，但仍會有許多關鍵頇要克服。 除了製程的改良促成了本篇研究之外，共軛高分子應用在垂直式電晶體遷移 率不高的問題也是在此篇的範疇(有機高分子材料載子遷移率大致上比無機材料

小 3 至 5 個數量級)，因而有了新型 P-type 材料－液晶分子 PBTTT

( poly(2,5-bis(3-alkylthiophene-2-yl)thieno[3,2-b]thiophenes) )以及 p-type doping 材 料 F4-TCNQ 的測試。相關的特性以及製程將後面章節做敘述。

1-3 論文架構

本文架構如下：第一章為緒論，介紹研究背景以及研究動機；第二章為介紹 有機空間電荷限制電晶體(space-charge-limited transistor)原理，包括常用之主動層 材料，以及本文研究之材料；第三章為實驗的相關製程；第四章為元件的量測數 據與分析討論；第五章為本論文的總結與未來展望。

第二章 有機材料簡介及元件操作原理

2-1 有機高分子材料之特性與簡介

有機材料主要是由碳、氫、氧等原子透過鍵結組成，最簡單的化學結構分子 稱為單體(monomer)。一般高分子(polymer)約由105 ~106 個單體聚合而成，亦稱其 為聚合物。而我們俗稱的「導電聚合物」意即共軛高分子（conjugated polymer）。 共軛高分子之所以可導電，主要就是利用未定域化(delocalized)的混成軌域，可 以讓電子不被束縛在單一原子中，而是可以在混成軌域中移動。換句話說，因共 軛高分子的主鏈上的碳具有未飽和鍵，使得主鏈呈現單鍵和雙鍵交錯排列的鍵結 形式，而此種單、雙鍵共軛出現的情況即稱為共軛鍵結，一般常見的共軛高分子 有聚乙炔(polyacetylene，PA)、聚噻吩(polythiophene，PT)等。以聚乙炔為例， 其中的碳原子有四個價電子，而混成平面sp2 軌域的三個價電子中，兩個分別和兩 端相鄰的碳原子鍵結形成σ 鍵，第三個則是和氫原子鍵結。而最後一個價電子則 形成垂直sp2 平面的PZ軌域，並且和鄰近碳原子的PZ軌域電子雲重疊而形成未定域化 的π 鍵。σ鍵因較低能階已填滿，故游離能大，位於主鏈上主宰著高分子的機械 性質。而未定域化的π 鍵使電子容易在高分子的長鏈上移動，此時我們稱為分子 內(itrachain)的移動；若是有多個分子堆疊時，亦可由相鄰分子間的混成軌域來 移 動 ， 由 鄰 近 分 子 間 電 子 雲 的 重 疊 做 分 子 間 的 電 荷 移 動 ， 此 時 稱 做 分 子 間 (interchain)的移動。以上兩種傳導方式，即是使高分子具有導電性的原因。 以下將介紹幾種我們常用到的電洞傳導材料，以及做為垂直式電晶體的絕緣 層材料。電洞傳導材料的部分，也多數是由聚噻吩組成。

(a) (b) (c) 圖 2-1、(a)sp2 混成軌域示意圖 (b)聚噻吩(polythiophene，PT)結構 (c) 聚乙炔(polyacetylene，PA) 2-1-1 電洞傳輸材料 (1) P3HT (poly(3-hexylthiophene-2,5-diyl)) 由於無機材料的載子遷移率(mobility)目前還是遠高於有機導電高分子，且在 有機材料中電洞的遷移率(hole mobility，μh)又較電子遷移率(electron mobility，μe) 來得高，因此我們在製作有機半導體元件時，大都會選擇高電洞遷移率的材料為 主動層。 Ｐoly(3-hexylthiophene-2,5-diyl) (P3HT)便是一種電洞傳導的有機半導 體材料，其主幹為一硫環戊二烯(thiophene)，側鏈為己基(hexyl)。因側鏈與主 幹的連接有不同的空間排列，可分為頭對頸(HH)、頭對尾(HT)以及尾對尾(TT) 三種形式[7] ，如圖 2-2 所示。

(a) (b) 圖 2-2、(a)P3HT 單體 (b)P3HT 之頭對頸(HH)、頭對尾(HT)以及尾對尾(TT)三種 排列形式 常見的 P3HT 有兩種：一種 HT 和 HH 比例約 66：1，稱 rr-P3HT (regionregular-P3HT)。另一種是主鏈和側鏈的連結中 HT 和 HH 的比例為 1：1， 稱為 rd-P3HT(regionrandom-P3HT)。可由文獻中得知 P3HT 中包含越多 HT 連結 時，所做出之場效電晶體的載子遷移率越高[8] ，故前者是我們最常使用的作為主 動的材料。(含 HT 比例大於 98.5%，熔點約為 238℃，平均分子量 87000， LUMO/HOMO：3.0/5.2) P3HT 成膜時會有自組裝(self-assemble)的債向，且會形成二維的共軛片狀 結構 ，而堆疊方式會跟基板表面以及退火條件等因素影響，但大致上可分為兩 種：垂直堆疊(plane-on)與水平堆疊(edge-on)，如圖 2-3 所示 。現今多數的研 究是以 silicon wafer 為元件基板的有機場效電晶體(OFET)，成膜排列方向會希 望以圖 2-3(c)為主，而我們的垂直式電晶體則是希望在通道中的排列如圖 2-3(b) 所示：

(a)

(b) (c)

圖 2-3、(a)排列方向定義 (b)plane-on 堆疊 (c)edge-on 堆疊 (圖片來源:ＭaterialsＴoday, march 2007, vol.10, no.3)

(2) PBTTT (Poly(2,5-bis(3-alkylthiophen-2-yl)thieno[3,2-b]thiophene)) PBTTT 是這幾年來除了 P3HT 以外受到矚目的電洞傳導材料之一，也是本文最 主要的主動層材料研究對象。此材料是由英國知名化學合成商 Merck Chemical 的化學家、同時為倫敦帝國理工學院化學系教授的 Prof. Iaian McCulloch 所合 成，此材料的特殊性在於它是一種液晶分子，超過熔點之後，液晶存在於某溫度 區間內，如圖 2-4 所示。其支鏈可有不同碳數，我們所用的是有 14 個碳的 PBTTT， 故稱為 PBTTT-C14，而採用的原因在於文獻上[9]證實這一系列不同碳數的 PBTTT 以

C14的載子遷移率最高，在 OFET 上可達 0.2~0.6cm2/vs，甚至可達個位數的水準。

而 PBTTT-C14熔點約為 233℃，平均分子量 61000，LUMO/HOMO：3.0/5.1

(a)

(b)

圖 2-4、(a)PBTTT-Cn 結構式 (Nature materials, 328, vol.5 April, 2006. Iain McCulloch) (b)PBTTT 相變溫度範圍(APL, 90, 012112, 2007, Leah A. Lucas)

(3) PEDOT:PSS (Poly(3,4 ethylenedioxythiophene): polystyrene sulfonic acid) PEDOT：PSS是一種水溶性之高分子材料，在高分子發光二極體(PLED)領域中 廣泛被當做電洞注入層[10] 。依照摻雜不同PSS比例而有不同的導電度，我們使用的 型號為AI 4083，導電度為0.002~0.00002 S/cm，Homo約為5.2eV。使用此高分子 電洞傳輸材料之目的是填平ITO表面之不平整，有助於主動層旋轉塗佈成膜以及電

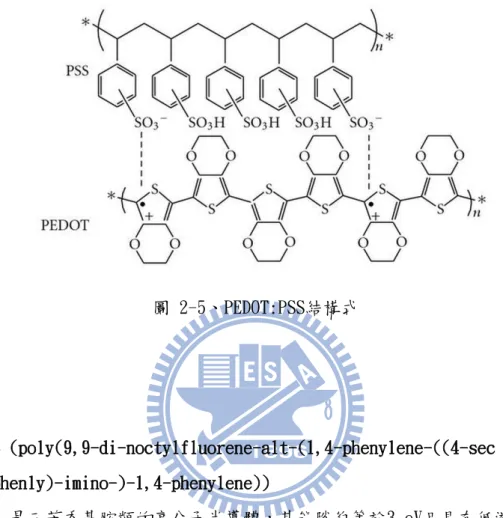

洞傳輸與注入。此外，此材料尚具高透光性，在有機光電元件領域OLED/PLED及 Solar cell 中被廣泛使用。 圖 2-5、PEDOT:PSS結構式 (4) TFB (poly(9,9-di-noctylfluorene-alt-(1,4-phenylene-((4-sec -butylphenly)-imino-)-1,4-phenylene)) TFB,是三芳香基胺類的高分子半導體，其能隙約等於3 eV且具有低游離能和 高電洞遷移率的特性，再加上其LUMO/HOMO：2.3/5.3，與MoO3的HOMO 5.4 eV幾乎

沒有能障，未來可用作上注入式的電晶體，期望在很低的偏壓下即可turn on。此 材料也常做為OLED和PLED的電洞傳輸層。

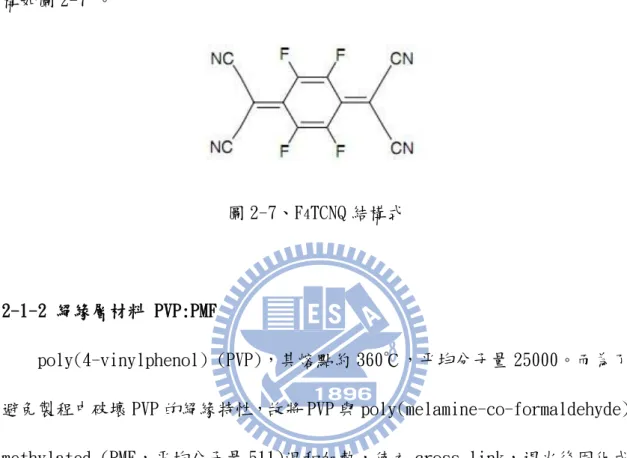

(5) F4TCNQ Tetrafluoro-tetracyanoquinodimethane，F4TCNQ，是目前常被用來研究做 為有機半導體 p-type摻雜的材料，LUMO/HOMO：5.2/8.3 ，分子量 276.1488，結 構如圖 2-7 。 圖 2-7、F4TCNQ 結構式 2-1-2 絕緣層材料 PVP:PMF poly(4-vinylphenol) (PVP)，其熔點約 360℃，平均分子量 25000。而為了 避免製程中破壞 PVP 的絕緣特性，故將 PVP 與 poly(melamine-co-formaldehyde) methylated (PMF，平均分子量 511)混和加熱，使之 cross link，退火後固化成 形，也可避免之後主動層的溶劑向下互溶而影響絕緣特性。

(a) (b)

2-2 金屬與半導體接面

當金屬和半導體的界面接觸時，因兩者功函數(workfunction)之間的差異， 會產生兩種不同的接面。分別為蕭基接面(Schottky contact)與歐姆接面(Ohmic contact)。其兩種接面之電流與電壓關係圖，如圖 2-9。 圖 2-9、歐姆接面與蕭基接面之電流電壓關系圖 以P-type半導體為例，當金屬的費米能階(Ef)較P-type半導體高，即金屬的功 函數較P-type半導體小(Φm<Φs)。在熱平衡時，兩者費米能階相同，為了滿足真 空能級(E0)的連續，P-type半導體的接面能階會向下彎曲，形成能障 (energy

barrier)。當施以順向偏壓時(半導體為正，金屬為負)，會造成能障下降，當外 加偏壓超過能障後，半導體內的電洞便可順利的流向金屬，造成電流上升。反之 施以逆向偏壓(半導體為負，金屬為正)，其能障將隨著電壓增加而變大，因此只 有微量的穿遂電流通過，此種接面稱之為蕭基接面，如圖2-10所示。若金屬的費 米能階(Ef)較P-type半導體低，即金屬的功函數較P-type半導體大(Φm>Φs)。在 理想的情況下，對此P-type半導體而言，其界面將不存在任何的能障，因此不論

外加電壓是順偏或逆偏，其電壓和電流之間都是成正比的關係，符合歐姆定律， 故稱此接面為歐姆接面，如圖2-11所示。 圖2-10、蕭基接面能帶示意圖 圖2-11、歐姆接面能帶示意圖 關於有機材料間及有機材料與金屬間的界面問題，至今已有十多年的研究， 研究指出有機半導體材料與金屬間的界面，會產生極性分子(dipole)，導致能帶 的彎曲，不過隨著材料的改變，能帶的彎曲情形也會有所差異。目前還沒有一個 整體性的理論，可用來解釋所有的有機小分子、共軛高分子及不同金屬間的能帶 問題。有機材料中，多餘載子可儲存於能隙中之能階，而無機材料之剛性能帶 （rigid band），使得電子必頇存在於導帶之上，兩者間的差異仍待學術界的釐 清。而目前有機半導體材料的能帶理論大多是沿用無機半導體的能帶觀念。例如 電子親和力（electron affinity, EA）與游離能（ionic potential, IP）的位 置，在無機半導體中分別以導帶（conducting band，CB)及價帶（valence band，

VB)來表示。而在有機半導體中則分別以 LUMO（Lowest Unoccupied Molecular Orbital）及 HOMO（Highest Occupied Molecular Orbital）來表示。LUMO 與 HOMO 的位置可用來判斷材料在整體能帶結構中，是 electron donor 或 acceptor 的特 性。而無機材料能帶中的費米能階，對於有機材料則不特別去處理。圖 2-12 為簡 易的有機半導體能帶圖畫法。

2-3 有機共軛高分子載子傳輸理論

載子在有機共軛高分子元件中的傳輸機制，目前尚無一個統整性的理論可完 全解釋。一般來說，在電性方面的理論有「塊材限制」（bulk limited）與「界 面限制」（contact limited）這兩種。以下將會做一些簡單的描述： 2-3-1 塊材限制與空間電荷限制電流理論 當金屬與半導體界面為歐姆接觸，或因偏壓持續增加，使界面能障小於 0.2eV，此時界面限制將不影響元件的載子注入量，這時元件的電流就是由半導體 材料本身的導電性所控制，空間電荷限制電流（Space Charge Limited Current， SCLC）理論就是用來解釋此種現象。 空間電荷限制電流的行為最早是在絕緣體中被Rose與Lampert發現，同時也在 實驗中證明了Power-Law，即電流與電壓的平方成正比( I~V2 )。所謂的空間電荷 限制電流是指在元件中，載子注入的速率大於載子傳輸的速率，注入的載子會堆 積在半導體材料中，形成空間電荷，這些堆積的載子會產生內建反向電場阻止載 子注入，最後達到動態平衡，所以空間電荷限制電流意指電流最後被有機層內堆 積之空間電荷所主宰。此現象通常出現在載子遷移率較低的材料，所以有機材料 多使用空間電荷限制電流理論來解釋。載子堆積的情況在常見的發光元件或是太 陽能電池中其實是不好的現象。在發光元件中，載子經由電極注入至發光層，如 果載子注入的速度比載子在發光層傳輸的速度快，載子就會在電極和發光層之間 的界面堆積，造成發光效率降低。在太陽能電池元件中，若載子分離的速度較載 子傳輸的速度快，則載子會在激子分離區域形成堆積，同樣會降低元件的效率。

一般而言，有機材料層的傳輸長度遠大於空間電荷區的寬度，故濃度差異所 造成的擴散電流是可被忽略的，只需考慮因電場造成的漂移電流。單一載子的傳 輸，如果在材料中沒有發生捕捉中心（trap）的情況下，則元件的電流密度與厚 度（L）的關係將遵循 Mott-Gurney square law[11]

。在下列式子中，ε 為材料的 介電常數，μeff 為載子的有效遷移率(μeff 為電場及溫度的函數)，在低電場 及定溫下，μeff 可視為一常數。同時也可以視情況做些修正。 2-3-2 離子發射理論以及穿隧效應 元件的載子注入量，在能障大於 0.3eV 時會受到界面限制。解釋這種現象的 理論有兩種，第一種元件的外加偏壓小於平帶（flat band）電壓這通常稱為 Richardson-Schottky 熱離子發射理論，另一種的外加偏壓大於導通電壓（turn on voltage）的情形，則使用穿隧效應來解釋：

(1) 熱離子發射理論（Thermionic emission theory）

熱離子發射是部分載子因為金屬與有機半導體之間的界面能障夠小，或是元 件的外加電壓低於平帶電壓的極低電場，而令其具有較高能量來克服金屬和有機 材料間的能障以進入半導體材料，此現象即為熱離子發射，如圖 2-13 所示，

圖 2-13、熱離子發射理論示意圖 熱離子發射機制的公式如下： 其中 (A*：Richardson 常數；ΦB：界面能障高度；ｋ：波茲曼常數；Ｔ：絕對溫度) 從上式中我們可得知Jst~T2，這告訴我們溫度對熱離子發射的影響很大，因為 此過程與載子的能量分布狀態密切相關。而Riess 研究團隊經由實驗發現， ITO/PPV/Metal 元件在某一偏壓範圍下，其log J~V2 ，此結果亦符合熱離子發射理 論。 (2) 穿隧理論(Tunneling effect） 假如金屬與半導體之界面的能障很高，載子便很難跨越這個能障。然而當元 件的外加電壓大於平帶電壓而達到導通電壓時，半導體層的能帶會因此而彎曲。

我們知道能障寬正比於能障高度且反比於外界施加的電場，使得界面能障寬度變 小，此時便會產生穿隧效應，載子穿隧能障後進入半導體層，如圖 2-14 所示： 圖 2-14、穿隧效應示意圖 此效應中電流與溫度之間無特別的關係。另外，兩者都是與電場有關。利用 Fowler-Nordheim 穿隧理論可用來描述。如下所示： (E：電場強度；m* ：載子有效質量(effective mass)；ΦB：界面能障高度；q：電 子電荷；h：普朗克常數)

2-4 真空管原理

（Vacuum Tube） 在此處提及真空管，很主要的原因是因為我們的垂直式電晶體與真空三極管 的概念非常相似。真空管（Vacuum Tube）是一種電子元件，在電路中控制電子的 流動。參與工作的電極被封裝在一個真空的容器內（管壁大多為玻璃），因而得名 圖 2-15(a)為真空管結構示意圖。真空管從陰極(旁熱式是由燈絲加熱，直熱 式則燈絲就是陰極)發射電子，陽極則是加上高壓吸引電子導出。其燈絲是一種極 細的金屬絲，當電流流過燈絲產生光和熱，以激發陰極放射電子。給予柵極(Grid) 偏壓是為了抑制電子通過柵極，使其能夠對陰極和陽極之間的電流有控制能力。 (a) (b) (c) 圖 2-15、(a)真空管結構示意 (2)直熱式 (3)旁熱式

2-5 場效電晶體 (Field effect transistor)

圖 2-16是一個簡單的場效應電晶體(FET)元件結構示意圖。一個場效應電晶 體大略可分成四個部分：閘極(Gate)、絕緣層（Insulator）、兩側的源極 （Source） 和汲極（Drain）最後是半導體層（Semiconductor）。其中閘極、源極和汲極代 表不同的三。其中閘極、源極和汲極代表不同的三個電極，在場效應電晶體(FET) 中，此三電極常使用金、銀或是合金等金屬製造。電晶體之操作主要由閘極與汲 極來主導。其中閘極電壓將在半導體層中感應出載子通道，而載子通道的存在與 否即決定電晶體的開關狀態；而汲極的電壓則決定當電晶體處於開的狀態時流經 汲極和源極之間輸出電流之大小，由於這樣的運用閘極電場操作方式，我們才稱 它為“場效電晶體”(field effect transistor)。而電流與電壓的關係可由下列 兩式表示：

Linear regime :

Saturation regime：

2-6 空間電荷限制電晶體之結構與操作原理

接下來要講的空間電荷限制電晶體（space-charge-limited transistor , SCLT）與前兩節的介紹有些關聯。空間電荷限制電晶體是由場效電晶體演變而來 的一種電晶體，概念如下圖2-17所示： 圖2-17、場效應電晶體(FET)與空間電荷限制電晶體(SCLT) 由於一般有機半導體主動層材料的載子遷移率不高，若要提升適當的輸出電 流則要靠所短載子通道長度或是提高操作偏壓，前者需要昂貴的微影技術與設 備，而後者則有可能造成元件崩潰，也不符合我們期望再低電壓操作的需求。 然而，空間電荷限制電晶體之半導體層通道長度由其垂直方向的膜厚所決 定，因此我們可以輕易的由溶液的濃度，或是旋轉塗佈時的轉速，或是本文的新 製程－刮刀塗佈技術來控制元件通道的長度。此結構之電晶體為一種三端元件， 其三個金屬電極分別稱為射極(Emitter)、基極(Base)與集極(Collector)。射極 為載子之注入端，集極是收集從通道通過之載子的電極，基極則是扮演著用來控 制通道中電流開關的重要角色。此元件是在ITO玻璃基板上製作，其有機層機是以 旋轉塗佈法成膜或是刮刀塗佈成膜，金屬電極則是在高真空度的腔體中進行沉 積。另外，如何製作通道這樣的孔洞化結構將在第三章製程提及。 我們以載子注入端來定義我們的元件，分為下注入式電晶體以及上注入式電 晶體。以ITO為射極(emitter)，Al電極為collector者，稱為下注入；以MoO3/Al 為射極(emitter)，ITO電極為collector者，為上注入式，見下圖2-18，

(a) (b) 圖2-18、(a)下注入式 (b)下注入式 此電晶體操作方式和原理與真空管原理類似，其對電流的控制是藉由基極之 外加偏壓，在孔洞狀結構的通道中間形成不同大小的能障。電晶體在關的狀態時， 孔洞中間具有較高的能障，從射擊出發的載子便無法通過孔洞到達集極，導致輸 出電流變小。當電晶體在開的狀態時，孔洞中間具的能障較低甚至沒有能障，此 時載子便可通過孔洞到達集極，元件的輸出電流變大。如圖2-18所示。 圖2-19、SCLT元件操作模式與能帶變化示意圖

第三章 實驗製程與設計

3-1 ITO 基板圖形定義與流程

本實驗室所採用 ITO 玻璃基版購自安可光電,厚度為 7mm，其阻值為 Resistance<7，圖形定意流程如下(蝕刻步驟)： (1) 玻璃切割與清潔：將原廠 ITO 玻璃切割為 3cm2的大小，再置於結晶皿中先以 去離子水(DI water)沖洗，接著以到入異丙醇(IPA)並置於超音波震盪器震 10 分 鐘。再來改以丙酮(Acetone)震盪清洗 10 分鐘。結束後再以去離子水沖洗一次。 (2) 光阻與微影：基板潔淨後，以氮氣槍將錶面多餘水分吹除，至於加熱器(hotplate) 上以 170℃加熱烤乾約五分鐘,目地在於烤乾殘餘水分以及方便貼合乾式光 阻。在基板熱度未散時貼上負光阻，貼上本實驗室設計的微影光罩定義元件的 電極，最後以紫外光曝光 32 秒，即完成曝光之動作。 (3) 顯影：配置濃度為 50mg K2CO3：1000ml water 的碳酸鉀水溶液為顯影液。顯 影時間約為 50~80 秒，顯影結束以去離子水沖洗乾淨，再用無塵紙將基板表 面擦拭乾淨，以去除殘留的光阻和顯影液。 (4) 蝕刻：將顯影完的基板置入預熱 60℃的鹽酸中，以鹽酸蝕刻未受顯影的 ITO， 浸泡約 1 分鐘，再以大量去離子水沖洗，最後再以５wt%的氫氧化鈉水溶液去 除剩餘的光阻。最後以去離子水沖洗並吹乾表面，即完成 ITO 基板圖樣化。

圖 3-1、二極體基版 ITO 圖樣(左圖為俯視圖,右圖為剖面圖) 圖 3-2、電晶體基版 ITO 圖樣(左圖為俯視圖,右圖為剖面圖)

3-2 刮刀製程相關設備及成膜方式

(1) 刮刀塗佈器: Elcometer3520，為一種圓棒塗佈器，如下示意圖： 圖 3-3、圓棒刮刀圖樣

圖 3-4、圓棒刮刀實圖 由於元件尺寸大小為 3cm2，我們傴需要範圍恰可覆蓋主動區即可的 3520/1(刮 刀型號)，有四種 gap 可選擇(30,60,90,120μm)，刮刀中間的圓棒長度為 2.5cm， 亦為可成膜最寬的範圍。 (2) 刮刀載板: (長 x 寬 x 高)為(10cm x 10cm x 1cm)的鋁板，並裁切與元件基板同樣厚度的 ITO (7mm)玻璃做為固定框架，如圖所示 圖 3-5、刮刀載板

(3) 吹風機與烘罩: 吹風機廠牌為達欣，功率 1200ｗ；烘罩即為一般女性髮型造型產品(廠牌:薇 比)，傴將烘罩蓋上原本的柱狀拔除，烘罩目的在於使吹風機吹出來的風更為 均勻，藉以提升純刮刀製程膜厚均勻問題，如下圖： 圖 3-6、熱風烘罩 (4) 刮刀塗佈流程: (a) 將載板至於預設好溫度的 hotplate 上預熱，使之溫度相等。 (b) 放置原件基板預熱 (c) 選好刮刀縫隙跨放於元件基板上前端 (d) 以定量滴管吸取溶液，滴於刮刀前端，隋後將刮刀順勢刮膜 (e) 取吹風機由上往下以熱風幫助濕膜乾的更均勻

圖 3-7、刮膜流程示意圖(由左至右)

3-3 材料(PBTTT-C

14

)成膜與測試分析製程

此節乃是為了 PBTTT 在成膜上的性質研究而有的一系列分析方法。 將未圖案化的整面 ITO 玻璃基板依序以丙酮、異丙醇於超音波震盪器內各震 盪約十分鐘。再以去離子水沖洗乾淨並用氮氣槍吹乾基板表面即完成基板的清 潔。接著以 UV-Ozone 將 ITO 表面處理 10 分鐘。PBTTT-C14本身為難溶材料，為 確保其完全溶於鄰-二氯苯(1,2-Dichlorobenzene,DCB)中（0.8wt%），於實驗前 12 小 時配置溶液，並置於鋁座中以 80℃的 hotplate 加熱，幫助其溶解。確定容易溶解 並完成前面機板清潔步驟即可開始程膜。此步驟採液態刮刀塗佈製程，刮刀載板 置於 80℃ hotplate 上，刮刀選擇 120μm 的 gap，並以定量微量滴管吸取(150μl) 主動層溶液。刮完以吹風機加上烘罩，於元件正上方吹以熱風約 10 秒由溼膜轉 乾膜。程膜厚的退火溫度 第一階段成膜實驗的退火溫度分別為 60℃、120℃、150℃、180℃以及 250℃， 並退火 15 分鐘；第二階段成膜實驗退火溫度分別為 180℃及 250℃，時間分為 15 分鐘與 7 小時兩種。由於這些樣品是用來分析主動層材料的各項性質，所以我們

以整面的 ITO 玻璃做為基板，並且不蒸鍍做為陰極或是集極的鋁金屬。我們選擇 的材料分析的手法有原子力顯微鏡(Atomic force microscope , AFM)、吸收光譜 (UV-vis absorption)、低銳角入射 X 光繞射(Grazing incident X-ray diffraction , GIXRD ) 四種。

3-4 有機二極體製程

有別於一般主動區以旋轉塗佈製程(spin coating)，本實驗採取刮刀塗佈製程 (blade coating) 3-4-1 PBTTT-C14二極體： 前置作業－溶液配置： 此材料本身為難溶材料，為確保 PBTTT-C14完全溶於鄰-二氯苯 (1,2-Dichlorobenzene,DCB)中（0.8wt%），頇於實驗前 12 小時配置溶液，並置於鋁 座中以 80℃的 hotplate 加熱，幫助其溶解。 (1) 將圖樣化的 ITO 基板依序以丙酮、異丙醇於超音波震盪器內各震盪約十分 鐘，再以去離子水沖洗乾淨，並用氮氣槍吹乾基板表面並加熱烤乾剩餘水 氣即完成基板的清潔。 (2) 以 UV-Ozone將ITO表面處理10分鐘。 (3) 此步驟採液態刮刀塗佈製程，刮刀載板置於80℃ hotplate上，刮刀選擇 120μm的gap，並以定量微量滴管吸取(150μl)主動層溶液。刮完以吹風機加 上烘罩，於元件正上方吹以熱風約10秒，此條件膜厚約為140±10nm。成膜 後，以不同溫度(as-cast，180℃，250℃)退火15分鐘與7小時。 (4) 蒸鍍：

以鍍率0.02nm/s蒸鍍10nm的MoO3，以鍍率0.2nm/s蒸鍍Al 40nm。 (5) 封裝： 在手套箱中將封裝玻璃貼上吸濕片後，接著將UV膠塗抹於封裝玻璃四 周，然後蓋上元件，最後以紫外光線照射UV膠60秒，使其產生聚合反應， 如此可隔絕大氣的水氧進入元件，延長元件的壽命。 圖 3-8、PBTTT 二極體俯瞰及剖面結構圖 3-4-2 P3HT 二極體： 前置作業－溶液配置： 以氯苯(Chlorobenzene,CB)為溶劑，配置 1.2wt%的 P3HT 的溶液，並以 60℃加熱 幫助溶解。 (1) 將圖樣化的 ITO 基板依序以丙酮、異丙醇於超音波震盪器內各震盪約十分 鐘，再以去離子水沖洗乾淨，並用氮氣槍吹乾基板表面並加熱烤乾剩餘水 氣即完成基板的清潔。 (2) 以 UV-Ozone將ITO表面處理10分鐘。 (3) 此步驟採液態刮刀塗佈製程，刮刀載板置於60℃ hotplate上，刮刀選擇 120μm的gap，並以定量微量滴管吸取(150μl)主動層溶液。刮完以吹風機加 上烘罩，於元件正上方吹以熱風約10秒，此條件膜厚約為140±10nm。成膜

後，以200℃退火10分鐘。 (4) 蒸鍍： 以鍍率0.02nm/s蒸鍍10nm的MoO3，以鍍率0.2nm/s蒸鍍Al 40nm。 (5) 封裝： 在手套箱中將封裝玻璃貼上吸濕片後，接著將 UV 膠塗抹於封裝玻璃四 周，然後蓋上元件，最後以紫外光線照射 UV 膠 60 秒，使其產生聚合反應， 如此可隔絕大氣的水氧進入元件，延長元件的壽命。 圖 3-9、P3HT 二極體俯瞰及剖面結構圖 3-4-3 F4TCNQ-doped TFB 二極體： 前置作業－溶液配置： 為確保 p-type 的 F4TCNQ 參雜完全溶於 TFB 溶液中，本人於實驗前 12 小時配置 溶液［12］ ，參雜物與 TFB 採重量百分比配置，先計算好預計參雜量，再另行配好 1wt%的 TFB 溶液(以對二甲苯，p-Xylene 為溶劑)加入欲參雜的瓶中，並至於鋁座 中以 70℃的 hotplate 加熱。 (1) 將圖樣化的 ITO 基板依序以丙酮、異丙醇於超音波震盪器內各震盪約十分

鐘，再以去離子水沖洗乾淨，並用氮氣槍吹乾基板表面並加熱烤乾剩餘水 氣即完成基板的清潔。

(2) 先以 UV-Ozone將ITO表面處理10分鐘，增加表面親水極性，有利於水溶性 之PEDOT:PSS 成膜於其上。本實驗所用之 PEDOT:PSS 之型號為 AI4083，以 0.2μm 之過濾器過濾後，以旋轉塗佈法成膜於 UV-Ozone 處理過之 ITO 表 面上，以 2000rpm 之轉速旋轉 40 秒，再以去離子水拭去周圍電極部分， 只留下主動區周邊，最後加熱 200℃持續 15分鐘，成膜厚度約 40nm。 (3) 此步驟採液態刮刀塗佈製程，刮刀載板置於70℃ hotplate上，刮刀選擇 60μm的gap，並以定量微量滴管吸取(150μl)主動層溶液。刮完以吹風機加上 烘罩，於元件正上方吹以熱風約10秒。完成第一層的成膜後，以180℃退火 40分鐘。(主動區膜厚控制在150±15nm) (4) 重複上步驟，進行第二層含有F4TCNQ參雜的TFB成膜。 (5) 蒸鍍： 以鍍率0.02nm/s蒸鍍10nm的MoO3，以鍍率0.2nm/s蒸鍍Al 40nm。 (6) 封裝： 在手套箱中將封裝玻璃貼上吸濕片後，接著將UV膠塗抹於封裝玻璃四 周，然後蓋上元件，最後以紫外光線照射UV膠60秒，使其產生聚合反應， 如此可隔絕大氣的水氧進入元件，延長元件的壽命。 圖3-10、doping TFB二極體俯瞰及剖面結構圖

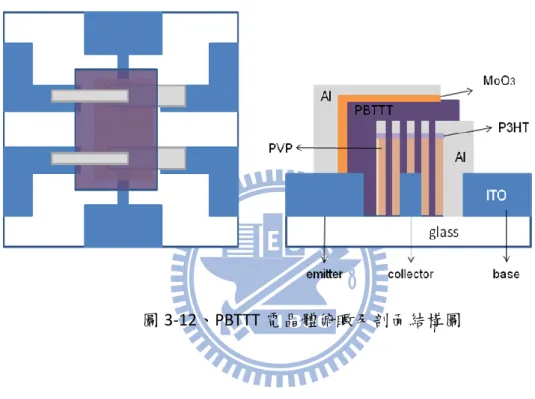

3-5 垂直式空間電荷電晶體之製程 3-5-1 標準旋塗製程電晶體-P3HT: (1) 將圖樣化的 ITO 基板依序以丙酮、異丙醇於超音波震盪器內各震盪約十分 鐘，再以去離子水沖洗乾淨，並用氮氣槍吹乾基板表面並加熱烤乾剩餘水 氣即完成基板的清潔。 (2) 集極(collector)之處理： 以 100W 的氧電漿持續理處基板表面 10 分鐘，使 ITO 粗糙的表面平坦化。 其目的是為了後續元件製程整體的平整度。 (3) 絕緣層之成膜:

以丙二醇甲醚醋酸酯(Propylene glycol monomethyl ether acetate , PGMEA) 為溶劑，PVP(poly(4-vinyl phenol))為溶質，配置出8wt%的PVP溶液，再將 poly(melamine-co-formaldehyde) methylated (PMF)以2.9wt%溶於配好的PVP 溶液中，使PVP：PMF = 11：4。以旋轉塗佈法成膜於基板上，其轉速為6000 rpm，40秒，其膜厚約為200nm，接著以PGMEA將電極上的膜擦拭乾淨，再 以200℃的高溫持續退火60 min，即完成絕緣層PVP的成膜。 (4) 犧牲層： 以氯苯(chlorobenzene，CB)為溶劑，poly(3-hexylthiophene-2,5-diyl)(P3HT) 為溶質配置 1.5wt%的 P3HT 溶液。以旋轉塗佈法成膜於絕緣層 PVP 上，其 轉速為 5000 rpm，30 秒，其膜厚約為 20~30nm，再以 200℃退火 10 min。 (5) 旋轉浸潤法(spin-rinse)： 將元件固定在 spin coater 上並以 7000rpm，旋塗 60 秒，以對-二甲苯

(p-Xylene)為溶劑低 4~5 滴溶出多餘的犧牲層 P3HT，完成後犧牲層約為 10nm。 (6) 安置ｐｓ球： 將基板浸入以乙醇為溶劑，0.4wt%的聚苯乙烯(polystyrene，PS)帶負電小 球(Fluka-90517，直徑 100nm)溶液中 1 分鐘 30 秒，從溶液移出後以乙醇沖 洗主動區，再浸入沸騰的異丙醇中 10 秒，然後迅速以氮氣槍吹乾表面，PS 小球便成功的安置於基板上，用來做為基極的蒸鍍光罩。 (7) 基極(Base)電極蒸鍍： 以 0.2nm/s 的鍍率蒸鍍鋁(Al)做為基極，厚度為 40nm。蒸鍍結束後，將 表面的 PS 小球以 3M scotch 隱形膠帶小心的撕下，即形成孔洞狀的結構。 (8) 氧電漿處理： 此步驟的氧電漿處理目的在於將上步驟的孔洞挖通至下電極(ITO)。以 150W 的氧電漿處理８分鐘，可挖通絕緣層，以及對 ITO 做表面處理降低功 函數。 (9) 主動層之成膜： 以氯苯(Chlorobenzene,CB)為溶劑，配置 4.5wt%的 P3HT 的溶液，並以 60℃ 加熱幫助溶解。將元件固定在 spin coater 上並以 1500rpm，旋塗 40 秒，可 達 350nm 的厚度。成膜後以 200℃退火 10 分鐘。 (10) 射極(Emitter)蒸鍍： 以鍍率 0.02nm/s 蒸鍍 10nm 的 MoO3，以鍍率 0.2nm/s 蒸鍍 Al 40nm。 (11) 封裝：

在手套箱中將封裝玻璃貼上吸濕片後，接著將 UV 膠塗抹於封裝玻璃四 周，然後蓋上元件，最後以紫外光線照射 UV 膠 60 秒，使其產生聚合反應， 如此可隔絕大氣的水氧進入元件，延長元件的壽命。 圖 3-11、P3HT 電晶體俯瞰及剖面結構圖 3-5-2 刮刀製程電晶體- P3HT 與 PBTTT-C14: 前置作業－主動層溶液配置： 此材料本身為難溶材料，為確保 PBTTT-C14完全溶於鄰-二氯苯 (1,2-Dichlorobenzene,DCB)中（0.8wt%），頇於實驗前 12 小時配置溶液，並置於鋁 座中以 80℃的 hotplate 加熱，幫助其溶解。 (1) 將圖樣化的 ITO 基板依序以丙酮、異丙醇於超音波震盪器內各震盪約十分 鐘，再以去離子水沖洗乾淨，並用氮氣槍吹乾基板表面並加熱烤乾剩餘水 氣即完成基板的清潔。 (2) 集極(collector)之處理：

以 100W 的氧電漿持續理處基板表面 10 分鐘，使 ITO 粗糙的表面平坦化。 其目的是為了元件整體的平整度。

(3) 絕緣層之成膜:

以丙二醇甲醚醋酸酯(Propylene glycol monomethyl ether acetate , PGMEA) 為溶劑，PVP(poly(4-vinyl phenol))為溶質，配置出8wt%的PVP溶液，再將 poly(melamine-co-formaldehyde) methylated (PMF)以2.9wt%溶於配好的PVP 溶液中，使PVP：PMF = 11：4。以旋轉塗佈法成膜於基板上，其轉速為6000 rpm，40秒，其膜厚約為200nm，接著以PGMEA將電極上的膜擦拭乾淨，再 以200℃的高溫持續退火60 min，即完成絕緣層PVP的成膜。 (4) 犧牲層： 以氯苯(chlorobenzene，CB)為溶劑，poly(3-hexylthiophene-2,5-diyl)(P3HT) 為溶質配置1.5wt%的P3HT溶液。以旋轉塗佈法成膜於絕緣層PVP上，其轉速 為5000 rpm，30秒，其膜厚約為20~30nm，再以200℃退火10 min。 (5) 旋轉浸潤法(spin-rinse)： 將元件固定在 spin coater 上並以 7000rpm，旋塗 60 秒，以對-二甲苯 (p-Xylene)為溶劑低 4~5 滴溶出多餘的犧牲層 P3HT，完成後犧牲層約為 10nm。 (6) 安置ｐｓ球： 將基板浸入以乙醇為溶劑，0.4wt%的聚苯乙烯(polystyrene，PS)帶負電小 球(Fluka-90517，直徑 100nm;Fluka-95581，直徑 200nm)溶液中 1 分鐘 30 秒，從溶液移出後以乙醇沖洗主動區，再浸入沸騰的異丙醇中 10 秒，然後

迅速以氮氣槍吹乾表面，PS 小球便成功的安置於基板上，用來做為基極的 蒸鍍光罩。 (7) 基極(Base)電極蒸鍍： 以 0.2nm/s 的鍍率蒸鍍鋁(Al)做為基極，厚度為 40nm。蒸鍍結束後，將 表面的 PS 小球以 3M scotch 隱形膠帶小心的撕下，即形成孔洞狀的結構。 (8) 氧電漿處理： 此步驟的氧電漿處理目的在於將上步驟的孔洞挖通至下電極(ITO)。以 150W 的氧電漿處理８分鐘，可挖通絕緣層，以及對 ITO 做表面處理降低功 函數。 (9) 主動層之成膜： 此步驟採液態刮刀塗佈製程，刮刀載板置於 80℃ hotplate 上，刮刀選擇 120μm 的 gap，並以定量微量滴管吸取(150μl)主動層溶液。刮完以吹風機 加上烘罩，於元件正上方吹以熱風約 10 秒，成膜厚連同底部 PVP 之總厚 度約 360±10nm。成膜後，以 180℃退火 15 分鐘。 (10) 射極(Emitter)蒸鍍： 以鍍率 0.02nm/s 蒸鍍 10nm 的 MoO3，以鍍率 0.2nm/s 蒸鍍 Al 40nm。 (11) 封裝： 在手套箱中將封裝玻璃貼上吸濕片後，接著將 UV 膠塗抹於封裝玻璃四 周，然後蓋上元件，最後以紫外光線照射 UV 膠 60 秒，使其產生聚合反應， 如此可隔絕大氣的水氧進入元件，延長元件的壽命 。

[註] P3HT 電晶體刮刀製程與 PBTTT 同，傴差在步驟(9)主動層的成膜，以氯苯 (Chlorobenzene,CB)為溶劑，配置 1wt%的 P3HT 的溶液，並以 60℃加熱幫助溶解。 刮刀載板溫度更改為 60℃，blade gap 與定量低管條件不變，元件總厚度控制在 350±10nm 左右。

第四章 實驗結果與討論

本章為 PBTTT-C14一系列之成膜分析以及元件特性的表現。一開始從成膜的

性質及方式，透過原子力顯微鏡(Atomic force microscope , AFM)、吸收光譜 (UV-vis absorption)、低銳角入射 X 光繞射(Grazing incident X-ray

diffraction , GIXRD )來觀察此材料。其次再以其中可行的條件進行元件的製作 與量測。另外，也針對另一種電動傳導材料 TFB 裡進行參雜做了些初步測試，但 考量到前面 PBTTT 的敘述順序，此部分將排在最後面才做討論。 另外，實驗期間經歷儀器(電漿系統)的搬遷更換，新來的儀器與原有儀器屬 不同公司設計，也歷經暴露在大氣和後來才與手套箱銜接的刻苦歷程，故實驗與 儀器參數均是從新調整過的，所以在此也不便與自家實驗室舊有的資料做比較， 傴能參考。當然，我們也是另外有將以往的製程再做一個重複的驗證，此部分才 能用做現階段的比較。

4-1 PBTTT 成膜與分析

欲了解一種新的材料，就必頇藉由探究材料的各項特性來幫助我們快速認識 新材料，而常用到的不外乎是光譜分析、Ｘ-ray 晶格繞射或是由原子力顯微鏡來 掃描分析材料表面。 PBTTT 這個材料從 2006 年被發明至今，由於它應用在場效電晶體(Field Effect Transistor, FET)上可以達到將近個位數的載子遷移率[13]

，因此而受到很 大的關注，甚至也有研究團隊嘗試拿來做成發光電晶體(light emitting

transistor)[14]

。目前有機材料用在 FET 上多數仍是以 Silicon Oxide 為基板，而 在某些文獻[15] 中可以發現，有些研究團隊會對 silicon oxide 做表面處理，大多 數都是以 OTS(Octyltrichlorosilane)這種自組裝分子來做表面處理。由於基板 的表面不同會與分子的排列有關，而我們有別於多數的研究團隊，採用 ITO 導電 玻璃做為元件基板，所以在以 OTS 處理過之 ITO 表面進行 PBTTT 成膜這方面，也 進行了接下來的實驗觀察。 首先必頇確定 PBTTT 在 OTS 上的成膜性質是否能滿足我們往後在實驗製程的 需求，我們採用的 OTS 分子式為 C18H37Cl3Si，中文名稱為十八烷基三氯矽烷，分子 量為 387.93，並以甲苯(Toluene)為溶劑配置濃度為 0.01M 的溶液 OTS 溶液。 圖 4-1、OTS 分子式 實驗方式是將清潔過的 ITO 片(清潔方式以在第三章的製程提過，在此不多作敘述) 浸泡在 OTS 溶液中，以 60℃加熱 15 分鐘，然後再取出並以甲苯沖淋表面，最後 再放置在 60℃烤盤上烤 10 分鐘至乾。烤乾後將事先配好的 PBTTT 進行成膜，並 分為 ITO 表面有/無經過 OTS 處理，以及在不同溫度退火後的快速降溫來觀察。（在

此的快速降溫指的是退火後隨即將烤盤自 hotplate 移下，放在另一冷鐵盤上快速 退溫）： 表 4-1、PBTTT 成膜條件 透過 AFM 我們可以獲得 PBTTT 這種分子在不同溫度下的表面形貌，見下圖 4-2 與圖 4-3。一般而言，表面粗糙度(roughness)越高者，代表高分子的自我排列情 形越好。 由第二章材料介紹時提到過，PBTTT 是一種液晶分子 ，超過某個溫度即會開 始進入相變。從文獻得(同第二章介紹 PBTTT 所提之文獻)知，PBTTT 在 120℃~160 ℃即會開始轉變晶相(見圖 2-4(b))，所以猜測這是使的 120℃和 150℃的表面粗 糙度介於 60℃和 180℃之間而不是隨著退火溫度越高而越粗糙的原因。但與未經 過退火的情況相比，仍然是退火過的表面粗糙度會較高，也意味著退火是必頇的。

(a) (b)

(c) (d)

(e)

(a) (b)

(c) (d)

圖 4-3、ITO 表面經 OTS 處理，在不同退火溫度後的表面形貌圖(scale bar:50nm)

在吸收光譜 (UV-vis absorption) 方面，如圖 4-4 所示，在以下條件(a)ITO 經過 OTS 處理，退火後快速降溫 (b)ITO 未經 OTS 處理,退火後快速降溫，可看 出 ITO 不論有無經過 OTS 處理，在吸收光譜看起來差異並不大，但隨著退火溫度 的增加，最大吸收峰值有往長波長方向偏移的趨勢(從 535nm 偏移至 545nm，而 PBTTT 本身λmax=547)，且退火溫度越高時，可發現在約 600nm 處也有一個吸收峰 會越明顯，代表著鄰近分子的排列越趨明顯、良好，此現象也與 P3HT 以及 PBTTT

過去的相關文獻發表相符[16] 。 300 400 500 600 700 800 0.0 0.5 1.0

A

b

s

o

rp

ti

o

n

60oC 120oC 150oC 180oC

wavelength (nm)

(a)

300 400 500 600 700 800 0.0 0.5 1.0 60oC 120oC 150oC 180oC

A

b

s

o

rp

ti

o

n

wavelength (nm)

(b)

圖 4-4、 (a)ITO 經過 OTS 處理,退火後快速降溫 (b)ITO 未經 OTS 處理,退火後 快速降溫。 以上吸收強度皆經過歸一化處理。

經過上面幾種分析，以及透過相關文獻的參考，180℃為多數製作二極體以及 電晶體元件，但在此之前，我們仍針對 180℃這個條件做了點小測試，甚至是更 高溫的 250℃，因為由文獻中得知在達到 230℃時[17] ，PBTTT 的 backbone 會受熱 融解(backbone melting)，所以本人又測試了這兩種溫度的樣品，第一種條件仍 是 15 分鐘，其次是 7 小時，藉以兩種退火時間長度來觀察這兩種溫度下的情況， 而此情況下，退火結束後皆採以快速降溫，為這次使用的方式略有不同，為了保 有退火時的晶相，退火時間一到便取樣品片浸泡在無水乙醇中約 3 秒，藉此達冷 效果 (a) (b) (c) (d) 圖 4-5、PBTTT 在不同條件下於 ITO 表面成膜之表面形貌與粗糙度(scale

bar:50nm) 300 400 500 600 700 800 0.0 0.2 0.4 0.6 0.8 1.0

A

b

s

o

rp

ti

o

n

wavelength (nm)

180oC, 15min 180oC, 7hr 250oC, 15min 250oC, 7hr 圖 4-6、180℃與 250℃,退火 15 分鐘與 7 小時之吸收光譜。以上光譜皆經過歸一 化處理。 由圖 4-5 與圖 4-6 知，藉由乙醇快速冷卻可達到維持高溫退火時原有的表面 的形貌。而 250℃如預期中，雖然退火溫度比 180℃高，但過高的溫度已破壞高分 子的主鏈而無法在保持如 180℃時的明顯晶相。 為此，本人也送樣本至奈米科技中心進行委託 GIXRD 的量測做確認 ，該儀器 波長為 1.54056Å，入射角為 0.5˚ ，2θ 範圍為 3˚~30˚。 如下頁圖 4-7 所示，從文獻[18] 與(a)對照可知，在 2θ 為 4˚和 8˚附近皆有一 個峰值，與文獻中的(100)和(200)出現的位置大致上符合，但將(a)的 3˚~10˚這 段區間放大如(b)圖，發現約 4.8˚的位置也出現了一組峰值，推測應該是(010)這

個方向造成的，溫度過高也造成其他方向的晶像排列較為明顯的顯示出來。由此 觀察，180℃將可用來作為元件測試的最佳退火條件。 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 0 2000 4000 6000 8000 10000 12000 (200)

Diffraction angle (2 theta)

In

te

n

s

it

y

(

a

.u

.)

(a)

as-cast 180oC, 7hr 180oC, 15min 250oC, 7hr 250oC, 15min (1 0 0) 2 3 4 5 6 7 8 9 10 11 0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000

Diffraction angle (2 theta)

In

te

n

s

it

y

(

a

.u

.)

(b)

as-cast 180oC, 7hr 180oC, 15min 250oC, 7hr 250oC, 15min (100) (200)

圖 4-7、(a)樣本之 GIXRD 頻譜 (b)為(a)的範圍放大圖 另外，由 2dsinθ=nλ 來看，以繞射的第一極大值 n=1，波長已知 1.54056Å， 入射角為 0.5˚，可以推算出 d-spacing 約為 88.2687 Å。

4-2 PBTTT 二極體

由 4-1 的材料分析結果，180℃是一個合理的退火的條件，因此我們以此溫度 做為接下來 diode 和 transistor 的製作。 此處製程是以第 3 章所提之液態刮刀製程，引入刮刀製程的目的除了先前所 提到為了有效使用材料避免浪費、簡化製程條件以及未來可長是大面積元件的製 作等等，另一個主要的原因在於 PBTTT 本身的溶解性不好。因為雖然可藉由旋轉 塗佈輕易達到均勻且理想的厚度，但我們要的厚度通常在 100nm 以上 ，為了達到 這樣的厚度，除了轉速調慢(1000rpm 以下)，另外就是濃度調濃。實驗最初配置 濃度 1wt%，1.5wt%，2wt%，2.5wt%的溶液，目的在先藉由旋轉塗佈來達成我們需 要的膜厚，再來作成膜性的觀察，但發現以上濃度除了 1wt%之外，其他濃度成膜 時會有肉眼可見的明顯顆粒析出，析出的嚴重程度當然也隨著濃度的越高而變 高，見下圖 4-8。

(a) (b)

圖 4-8、PBTTT 旋塗於 ITO (a)左邊為 OTS 上成膜,右邊為 ITO 上成膜 (b)顆粒析 出情形

基於上述緣由，後來採以降低濃度的方式，採以 0.8wt%，搭配刮刀塗佈以及 其製作多層結構的便利性藉以達成我們希望的厚度。製程同第三章所述，在此不 多做說明，而單層成膜厚度為 140nm±10nm，並以此厚度首度測試一批二極體元 件，電性如下頁圖所示：

0 1 2 3 -2.0x101 0.0 2.0x101 4.0x101 6.0x101 8.0x101 1.0x102 1.2x102 1.4x102 1.6x102 1.8x102 as-cast 180oC, 15min 180oC, 7hr

J

(m

A

/c

m

2

)

V (V)

(a) -2 -1 0 1 2 3 10-5 10-4 10-3 10-2 10-1 100 101 J (m A /c m 2 ) V (V) (3,10) (-2,0.2) (1,0.8) (2,3.9) (-1,0.07) (b) 10-2 10-1 100 10-2 10-1 100 101 u₀=7.92E-6 u₂=9.13E-6 u₁=7.92E-6 u₃=1.09E-5 -2 -1 0 1 2 3 10-5 10-4 10-3 10-2 10-1 100 101 102 103 J (m A /c m 2 ) V (V) (3,79) (-2,28) (1,6.9) (2,26) (-1,8.1) (c) 10-2 10-1 100 10-1 100 101 102 u₀=5.9E-5 u₂=6.17E-5 u₁=6.44E-5 u₃=8.51E-5

-2 -1 0 1 2 3 10-6 10-5 10-4 10-3 10-2 10-1 100 101 102 103 J (m A /c m 2 ) V (V) (3, 172) (-2,9.1) (1,3.2) (2,44) (-1,1.04) (d) 10-2 10-1 100 10-3 10-2 10-1 100 101 102 u₀=1.2E-5 u₂=1.04E-4 u₁=3.06E-5 u₃=1.87E-4 -2 -1 0 1 2 3 10-6 10-5 10-4 10-3 10-2 10-1 100 101 102 103 J (m A /c m 2 ) V (V) (3,50) (2,22) (1, 5.7) (-2, 0.06) (-1,0.03) (e) 0.01 0.1 1 10-2 10-1 100 101 102 u 0=5.77E-5

圖 4-9、(a)三種條件之正偏壓操作下之線性圖 (b)as-cast diode (c)退火 180℃,15 分鐘 diode (d)退火 180℃,7 小時 diode (e)同樣厚度條件的刮刀製程 P3HT diode 半對數圖與對數圖（示意二次區與載子遷移率，ux代表電壓為 x 時的 mobility，ｕ0為符合二次區切線切點的 mobility） 在此一系列量測下，可以發現在經過退火的元件不管在正偏壓(Al 電極端注 入)或是逆偏壓(ITO 端注入)電流密度的爬升都比未經過退火的元件量好很多，退 火７小時也比 15 分鐘的大許多，載子遷移率也高了將近 2 倍，有可能因為退火時 間越久而能維持分子的晶相，且 180℃離 230℃主鍊斷裂的溫度還相差甚遠。另 外，兩端注入都很好的現象也猜測與 PBTTT 本身的 HOMO 能階為-5.1eV 有關，ITO

經過 UV ozone 或是 O2 plasma 處理過後 HOMO 可提高將近至-5.0eV ，而陰極端的

Al 為-4.1eV，但在此前鍍上一層 MoO3可將此端 HOMO 提升到-5.3eV，因此 Al 電極

端電洞注入會比 ITO 端更好。若與 P3HT diode 相比，雖然在 2V 之前電流上升幅 度差不多，但在 3V 就會有明顯差別，且載子遷移率也還有提升的空間（P3HT 的 mobility 幾乎維持在同樣的值）。所以，我認為 PBTTT 是一個可以期待的材料， 做在電晶體上電性有機會比 P3HT 好。

4-3 P3HT 與 PBTTT 之空間電荷限制電晶體

經過二極體的測試後，接著就是進入電晶體的測試階段。由於在 2010 年底歷 經舊有電漿系統搬遷，直到 2011 年 4 月中才購入新系統，相關參數如 ITO 平坦化、 PVP 的Ｏ2 plasma etching 條件、PVP ecthing 後漏電表現等均重新調整過。另外，

初期階段的電晶體試做由於手套箱與電漿系統尚未接起，包括 P3HT 標準電晶體元 件的測試以及 PBTTT 電晶體，在Ｏ2 plasma etching 挖通 PVP 的步驟後，必頇暴 露在大氣中再傳進手套箱內，與以往的全製程在充滿氮氣的手套箱中多了許多不 確定的疑慮與風隩，有沒有可能影響電性表現，我們將在接下來作說明。 首先，在新電漿系統參數大抵確認後，試做了一批採旋塗製程的標準上注入 P3HT 電晶體元件，刮刀製程 P3HT 及 PBTTT 電晶體，並與實驗室前人使用舊系統 所做的 P3HT 電晶體做對照參考。量測時我們將射極端(MoO3/Al)接地，集極端(ITO) 給負偏壓，而基極端(Al)加偏壓控制電流的開關(越往正偏壓表示能障越大，越往 負偏壓表示能障越小)：

0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 10-7 10-5 10-3 10-1 101 - J ( m A /c m 2 ) V BE(V) = -0.60V -0.40V -0.20V 0.00V 0.20V 0.40V 0.60V -V CE (V) (0.2V,0.82mA/cm2) (0.6V,1.26mA/cm2) (a) 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0 10000 20000 30000 40000 -V_CE (V) o n /o ff r a ti o 40368 at 0.20V -2 -1 0 1 2 3 10-7 10-6 10-5 10-4 10-3 10-2 10-1 100 101 102 -V CE (V) J (m A /c m 2 ) (-2,0.7) (2.7, 1.05) (b) (2,0.8) 圖 4-11、舊電漿系統旋塗製程之 P3HT (a)電晶體 log JC-VCE圖與開關比示意圖

0.0 0.4 0.8 1.2 1.6 2.0 10-6 10-5 10-4 10-3 10-2 10-1 100 (1.5V,0.98mA/cm2) (a) - J ( m A /c m 2 ) -V_CE (V) V_BE(V) = -0.70V -0.35V 0.00V 0.35V 0.70V 1.05V 1.40V 0.0 0.3 0.6 0.9 1.2 1.5 0 1000 2000 3000 4000 5000 -V_CE (V) o n /o ff r a ti o 4708 at 1.47V -2 -1 0 1 2 3 4 10-6 10-5 10-4 10-3 10-2 10-1 100 -V CE (V) J (m A /c m 2 ) (4 , 3.36) (b) (1.5, 0.6) 圖 4-12、新電漿系統旋塗製程之 P3HT (a)電晶體 log JC-VCE圖與開關比示意圖
