國立交通大學機械工程學系 摘 要 本文提出結合複合材料力學及數值最佳化之方法來識別已成形加 工之複合材料積層板及樑結構的彈性常數值。考慮複合材料積層板結 構，在承受主結構方向即x-y方向之軸向拉力時，或複合材料積層樑結 構做三點彎曲試驗，應變與複合材料積層結構之各勁度間的關係，以 及利用所產生之應變來作為建立複合材料積層板及樑結構之材料彈性 常數識別的數值最佳化目標函數，進而識別出複合材料積層板結構之 材料彈性常數E1、E2、剪力模數G12及蒲松比ν12。其方法是先量測出複 合材料積層板結構受軸向拉力後之軸向應變、橫向應變及剪應變值， 或複合材料積層樑結構受力矩後之軸向應變、橫向應變及剪應變值， 利用這些應變值建立成為數值最佳化之目標函數，以複合材料積層板 或樑結構的各項彈性常數值為變數，再求取有限制條件下，目標函數 的總域極小值，藉搜尋不同路徑以識別出複合材料積層板及樑結構的 各項彈性常數值，數值最佳化的方法中，其設計變數是以隨機多起始 點同時搜尋的方法將其運用在數值最佳化中，隨機多起始點同時搜尋

的方法是利用可變區間內各獨立變數以隨機取樣的方法找出各獨立變 數的起始點，以此方式同時做為搜尋軌跡的開始，以找到目標函數之 區域極小值。上述是利用擴增拉格蘭吉乘子法，來得到一個無限制條 件的新目標函數，再結合多起始點軌跡搜尋法及貝氏逼近法和貝氏論 點以及總域極小值之數值最佳化演算法，找到誤差函數之極小值，便 可精確而且迅速識別出複合材料積層結構的各項彈性常數。 第二部份是研究兩階段識別法來識別當複合材料積層板或樑結 構，只有軸向應變及橫向應變值時，則必需使用兩階段式識別法來複 合材料積層板或樑結構之彈性常數識別法，依前述之方法先以應變規 及其量測儀器來量測±45°對稱堆疊的複合材料積層板或樑結構的軸向 應變及橫向應變值，做第一階段之複合材料積層板或樑結構之彈性常 數識別，再固定其所識別出之剪力模數G12及蒲松比ν12，然後再量測±β° (非±45°) 對稱堆疊的複合材料積層板或樑結構的軸向應變及橫向應變 值，做第二階段之複合材料積層板或樑結構之彈性常數識別，而識別 出複合材料積層板或樑結構之彈性常數E1及E2。

本文將以 Graphite/epoxy (Gr/ep)及 Glass/epoxy (Gl/ep)為材料，分 別以不同之堆疊方式為例子，來證實本方法之可行性及精確性，再以 Gr/ep 之複合材料做實驗來驗證之。

Elastic Constants Identification of Laminated

Composite Plate and Beam Structures

Student: Chih-Ming Chen Advisor: Tai -Yan Kam

Department of Mechanical Engineering National Chiao Tung University

Abstract

A simple yet effective nondestructive evaluation technique for determining four elastic constants of symmetric angle-ply plates/beams is presented. For elastic constants identification of composite materials, using three measured strains of a single angle-ply laminate subjected to tensile testing, or three strains measured in, respectively, axial, lateral, and 45 degree directions from a symmetric angle-ply composite beam subjected to three-point bending testing are used to identify the elastic constants of the material. In the proposed method, the trial material constants of the angle-ply laminate/beam are used in the laminate/beam analysis to predict the strains in the laminate/beam. An error function is established to measure the difference between the experimental and theoretical

predictions of the strains. The identification of material constants is then formulated as a constrained minimization problem in which the material constants are determined to make the error function a global minimum. The accuracy and capability of the proposed method are demonstrated by means of a number of examples on the material constants identification of angle-ply laminates with different layups. The accuracy of the proposed technique is studied by means of a number of examples on the elastic constants identification of graphite/epoxy (Gr/ep) or glass/epoxy (Gl/ep) symmetric angle-ply beams. The excellent results obtained in this study have demonstrated the feasibility and applications of the proposed technique.

In this thesis, a two-level optimization method for elastic constants identification of symmetric angle-ply laminates/beams is also presented. Measured axial and lateral strains of two symmetric angle-ply laminates/beams with different fiber angles are used in the proposed method to identify four elastic constants of the composite material. In the first-level optimization process, the theoretically and experimentally predicted axial and lateral strains of a [(45°/-45°)2]s laminate are used to

construct the error function which is a measure of the differences between the experimental and theoretical predictions of the axial and lateral strains. In the second-level optimization process, the shear modulus and Poisson’s ratio determined in the previous level of optimization are kept constant while the Young’s moduli of the second angle-ply laminate with fiber angles other than 45° are identified using the same minimization technique that has been used in the previous level. The accuracy of the proposed

method are studied by means of a number of examples on the material constants identification of symmetric angle-ply laminates/beams made of different composite materials.

誌

謝

在博士求學生涯中，承蒙指導教授金大仁博士之諄諄教誨，諸多 啟發，實獲益良多，不論是學問之紮根，或待人處世之循循善誘，使 吾一生受益無窮。 求學期間深受國立勤益技術學院創辦人張明將軍及王國秀女士之 嘉勉鼓勵，在此特別致謝；恩師陳大潘教授、蕭國模教授、尹慶中教 授及蔡佳霖教授於在校期間之傾囊相授，實是銘感於心；歷屆畢業之 學長林世章博士、張瑞榮博士、佘海豐博士、賴峰民博士、朱高弘博 士、吳家宏博士及王文庭博士之愛護照顧與經驗傳承，令吾感激不已。 在實驗室中學弟妹們無私的幫忙與協助下，方能克服諸多困境， 博士班的偉芬、清榮、士璋、昌毅、于昇、崧任，碩士班的添淦、穎 志、睿伸、玉修、乃綱、曉強、永剛、俊行、財維、東恩、正義、坤 森、鎮隆、志鴻、巧鈴、國晉、維成、建郎、慶博、欣翰、建勳、哲 瑋、國真、加融、耀文、永立、聖傑、魁原，這些同甘共苦的夥伴們， 吾將永誌於心；此外，並感謝張馨櫻小姐，對實驗室之付出與關懷。 母親在吾求學期間罹患肺癌，卻仍念念不忘對吾之關愛，在此深 深感謝雙親的養育關懷之恩情；對於愛妻旭圭、女兒陳瑩、兒子俊佑 的疏於照顧，更深感歉意，然有賴於賢妻的鼎力相助，方可度過生命

中的低潮和難關，回首來時路，心中無限感恩，僅以此文，獻給曾經 關照並愛護吾之人士。

陳志明 謹誌 2006. 8 於交通大學機械工程學系

目

錄

中 文 摘 要 … … … …… … … i 英 文 摘 要 … … … …… … … iii 誌 謝 … … … …… … … vi 目錄……… viii 表目錄……… xii 圖 目 錄 … … … xviii 符 號 說 明 … … … …… … … xxi 第 一 章 緒論……… 1 1.1 研究動機……… 1 1.2 研究背景與文獻回顧……… 2 1.3 研究方法……… 4 1.4 數值模擬分析……… 9 1.5 實驗驗證……… 11 第 二 章 複合材料積層結構之力學理論……… 14 2.1 複材結構之力學理論……….………… 15 2.2 有限元素法分析……… 27

第 三 章 複合材料積層板及樑結構之彈性常數識別…………... 33 3.1 數值最佳化理論……… 35 3.1.1 隨機多起始點搜尋的方法……… 36 3.1.2 區域極小值的尋找方法……… 37 3.1.3 總域極小值之判別方法……… 41 3.1.4 擴增拉格蘭吉乘子法……… 42 3.2 複 材 積 層 板 及 樑 結 構 之 彈 性 常 數 識 別 … 45 3.2.1 _{複合材料積層樑或板結構的彈性常數單一階} 段識別法……… ₄₅ 3.2.2 _{複合材料積層板或樑結構的兩階段彈性常數} 識別法……… ₄₉ 3.3 靈敏度分析……… 56 第 四 章 實驗設計說明……… 59 4.1 試片製作……….……… 60 4.2 標準試片之材料的彈性常數量測……….…… 60 4.3 應變規組……… 61 4.4 拉伸試驗機………..…….……..……… 64 4.5 單一段識別法之應變量測……… 64

4.5.1 _{複合材料積層板結構受軸向負載之應變量} 測……….……… ₆₅ 4.5.2 _{複合材料積層樑結構之三點彎曲試驗與應變} 量測……….……… ₆₈ 4.6 兩階段識別法之應變量測………….………… 71 4.6.1 複合材料積層板結構之應變量測……… 71 4.6.2 複合材料積層樑結構之應變量測…..……… 74 第 五 章 結 果 與 討 論 … … … 77 5.1 複合材料積層板及樑結構之單一階段識別法. 77 5.1.1 _{複合材料積層板結構之數值模擬………… 78} 5.1.2 _{複合材料積層板結構單一階段識別法之實驗} 驗 證 … … … ₈₃ 5.1.3 _{複合材料積層樑結構單一階段識別法…… 87} 5.1.4 _{複合材料積層樑結構單一階段識別法之實驗} 結果……….……… ₉₁ 5.2 複合材料積層板及樑結構之兩段式識別法… 94 5.2.1 _{複合材料積層板結構兩階段識別法之數值模} 擬 … … … ₉₅

5.2.2 _{複合材料積層板結構兩階段識別法之實際實} 驗 … … … ₁₀₁ 5.2.3 _{複合材料積層樑結構兩階段識別法之數值模} 擬 … … … ₁₀₄ 5.2.4 _{複合材料積層樑結構兩階段識別法之實驗結} 果 … … … ₁₀₉ 第 六 章 結 論 與 未 來 發 展 方 向… … … 113 6.1 結論……… 113 6.2 未來發展方向……… 117 參 考 文 獻 … … … …… … … 118 附 錄 . 程 式 流 程 圖 … … … 128

表

目 錄

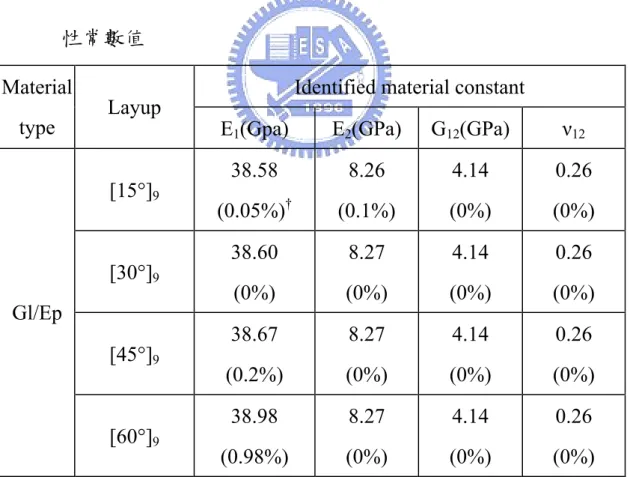

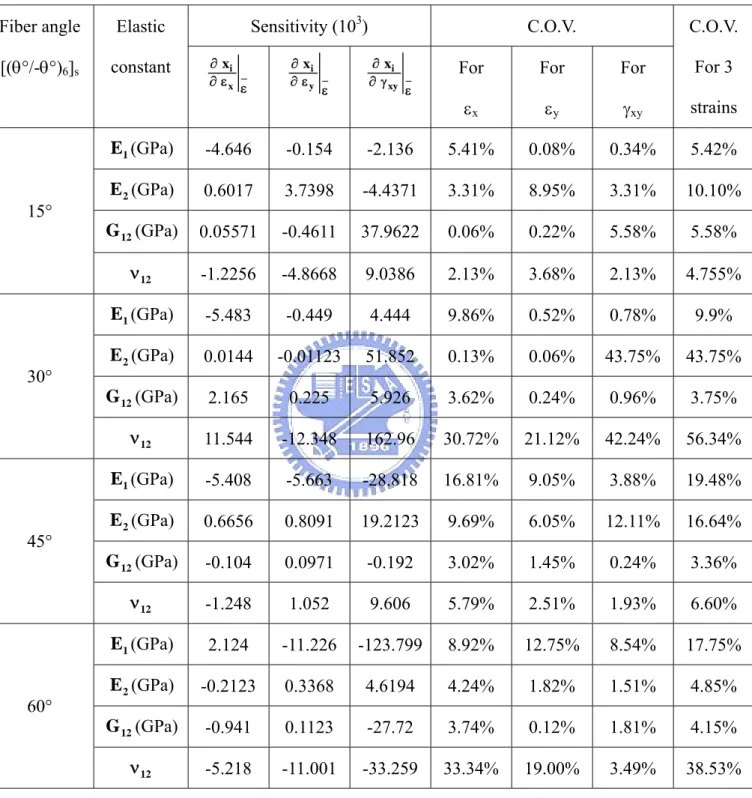

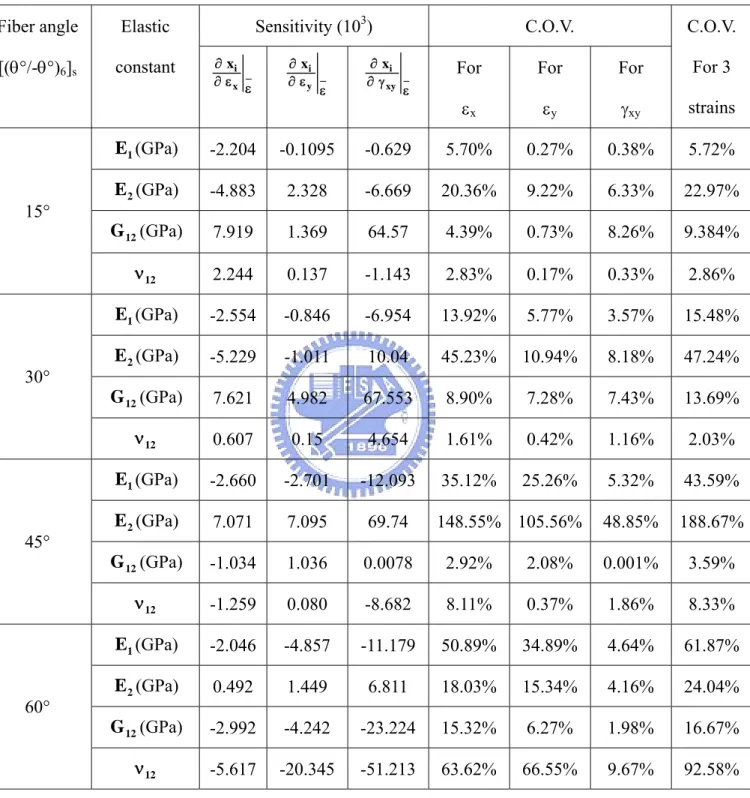

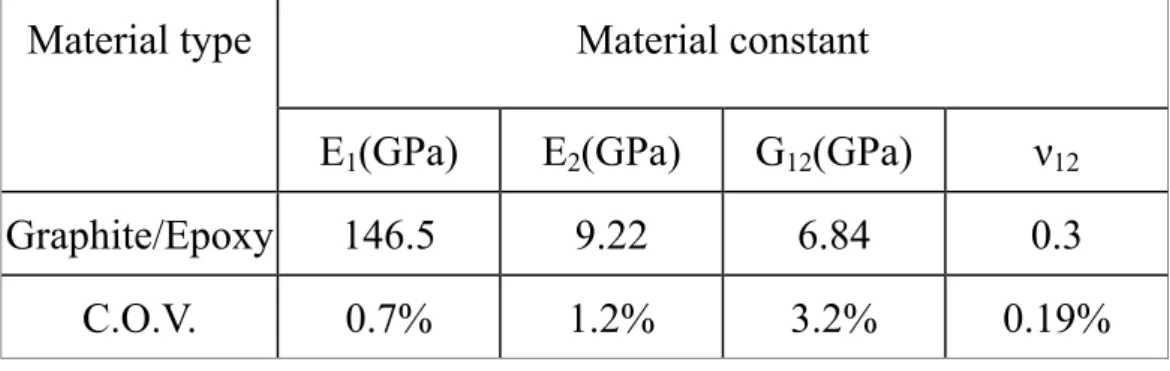

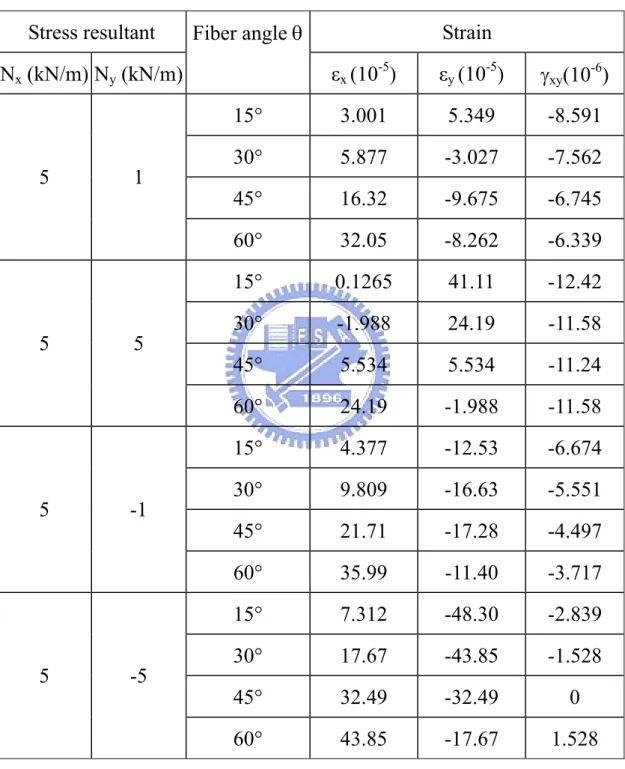

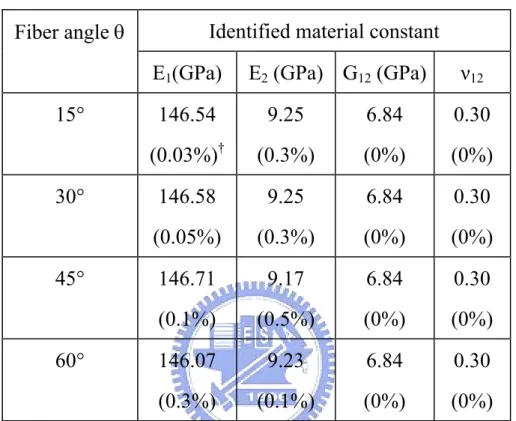

表 3-1. Gr/ep 複合材料積層樑單一階段識別法之靈敏度……….…. 131 表 3-2. Gl/ep 複合材料積層樑單一階段識別法之靈敏度………..… 132 表 3-3. Gr/ep 複合材料積層板兩階段識別法之靈敏度………….… 133 表 3-4. Gl/ep 複合材料積層板兩階段識別法之靈敏度………….… 134 表 3-5. Gr/ep 複合材料積層板四應變一階段識別之靈敏度…….… 135 表 3-6. Gr/ep 複合材料積層樑兩階段識別法之靈敏度………….… 136 表 3-7. Gl/ep 複合材料積層樑兩階段識別法之靈敏度………….… 137 表 4-1. Graphite/Epoxy 之複材板結構之各項彈性常數值……….… 138 表 5-1. F= 1kN之Gr/ep複材板結構[(θ°/-θ°)4/θ°]之理論應變值… 138 表 5-2. 以F= 1kN理論應變值識別Gr/ep 複材板結構[(θ°/-θ°)4/θ°] 之各項彈性常數值……….…..… 139 表 5-3. 以不同之Nx及Ny 的Gr/ep複材板結構[(θ°/-θ°)4/θ°] 之理論 應變值………...…… 140 表 5-4. 以不同之Nx 及Ny的理論應變值識別Gr/ep 複材板結構 [(θ°/-θ°)4/θ°] 之各項彈性常數值……….… 141 表 5-5. 以不同之Nx及Ny 的Gl/ep複材板結構[(θ°/-θ°)4/θ°]之理論應

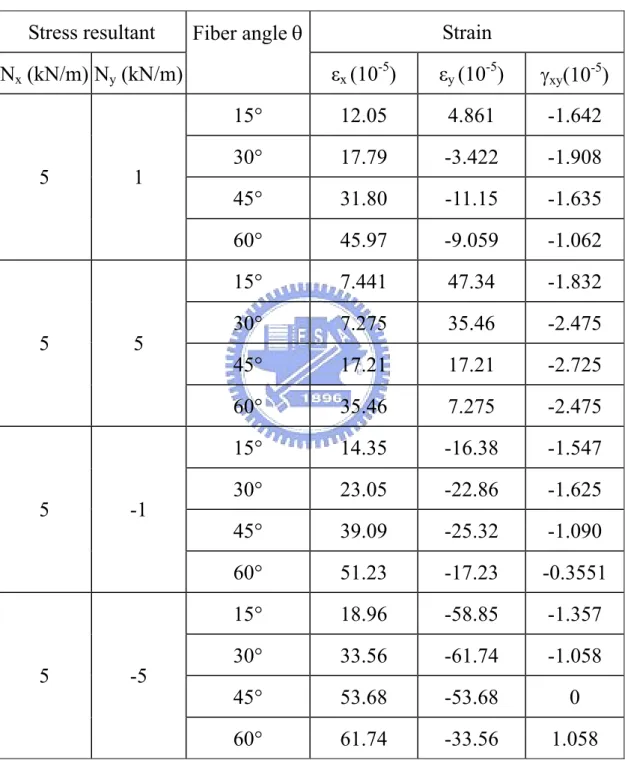

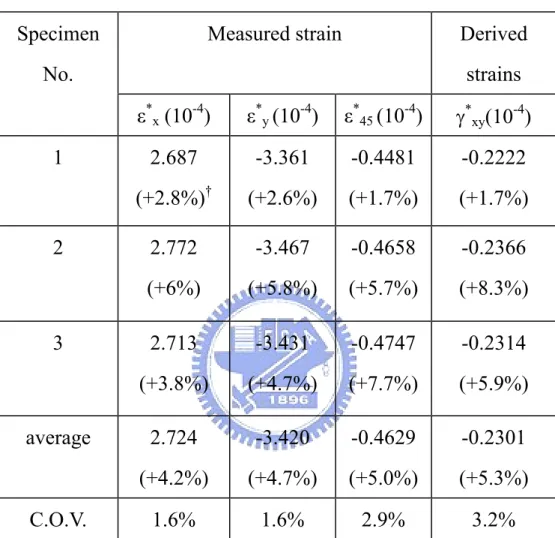

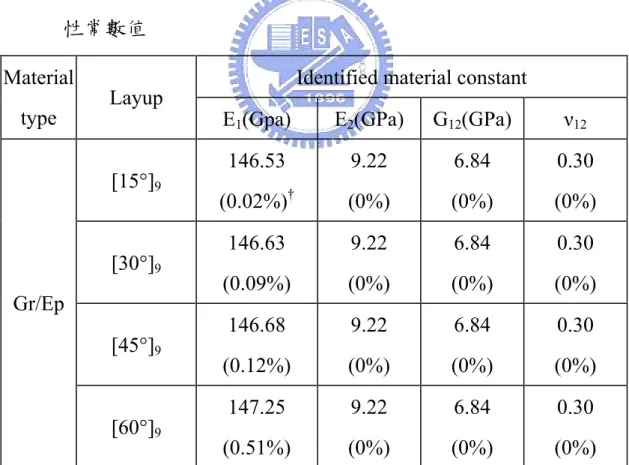

變值………...… 142 表 5-6. 以不同之Nx 及Ny的理論應變值識別Gl/ep 複材板結構 [(θ°/-θ°)4/θ°] 之各項彈性常數值……….…… 143 表 5-7. F= 0.5kN Gr/ep複材板結構[θ°] 9之理論應變值……… 144 表 5-8. 以F= 0.5kN的理論應變值識別Gr/ep 複材板結構[θ°] 9之各 項彈性常數值……… 144 表 5-9. F= 0.5kN Gl/ep複材板結構[θ°] 9之理論應變值……… 145 表 5-10. 以F= 0.1kN的理論應變值識別Gl/ep 複材板結構[θ°] 9之各 項彈性常數值……… 145 表 5-11. 以Nx= 1 6 . 6 6 7 k N / m 及 Ny= 0 的 G r / e p 複材板結構 [(30°/-30°)4/30°]之實驗應變值……… 146 表 5-12. 以Nx= 1 6 . 6 6 7 k N / m 及 Ny= 0 的 G r / e p 複材板結構 [(30°/-30°)4/30°]之實驗應變值識別之各項彈性常數值… 147 表 5-13. 以 N x = 1 0 k N / m 及 N y = 0 的 G r / e p 複 材 板 結 構 [(45°/-45°)4/45°]之實驗應變值……… 148 表 5-14. 以 N x = 1 0 k N / m 及 N y = 0 的 G r / e p 複 材 板 結 構 [(45°/-45°)4/45°]之實驗應變值識別之各項彈性常數值…… 149 表 5-15. F= 3N Gr/ep複材樑結構[(θ°/-θ°)6]s之理論應變值……… 150
