摘要

本論文研究以非晶氧化物 InGaZnO4(a-IGZO)透明半導體薄膜，來 製備透明薄膜電晶體元件。霍爾量測顯示：在室溫下、氧氣壓力介於 20~200 mtorr 沉積的非晶相 InGaZnO₄薄膜，薄膜載子濃度介於 1019 ~1021 cm-3 、電阻率ρ約 10-3 （Ω-cm）、電子遷移率介於 20~25 cm2 V-1 s-1_{。其與金屬及銦錫氧化物(ITO)的接面具有蕭基接面(Schottky} contact)的性質。利用室溫下 Lift-off 製程以及底部閘極結構，我們 得 到 可 見 光 ( λ=400~700 nm) 平 均 透 光 率 86.3% 、 元 件 遷 移 率 μsat=7~19 cm2V-1s-1、開關電流比~106以及關閉時低電流 10-12 A 的元件 特性。這些特性已經達到元件應用於平面顯示器的需求；然而開啟時 電流非線性現象與電流衰減則尚待努力。 關鍵字：非晶氧化物半導體，透明薄膜電晶體，底部閘極結構。

Transparent thin film transistors fabricated by

amorphous InGaZnO

4

thin films

Student：W.Y.Ma Advisor：J.Y.Juang

Department of Electrophysics National Chiao Tung University

Abstract

In this thesis, we study the transparent thin film transistors fabricated by amorphous InGaZnO4 (a-IGZO) thin films. The Hall measurements

indicate that the carrier concentration of a-IGZO film is between 1019~1021 cm-3, resistivity ρ is around 10-3 (Ω-cm), and electron mobility is between 20~25 cm2V-1s-1 repectively. Films were deposited with O2

pressure between 20~200 mtorr. The contact between film and metal as well as indium-tin oxide (ITO) all showed the Schottky contact behavior. The devices, fabricated by a bottom gate structure combined with lift-off process at room temperature, show an average transmission (λ=400~700 nm) of 86.3%, saturation mobility µsat=7~19 cm2V-1s-1, on-off ratio

reaches ~106, and low off current around 10-12A. The performances of devices are satisfactory for flat panel display applications. However, the non-linear characteristics of I-V and the current decay in large bias regime remain to be explored and improved.

Keyword：Amorphous Oxide Semiconductor (AOS), Transparent Thin Film Transistors (TTFT), Bottom gate sturcture.

致謝

終於完成了碩士論文，必須感謝很多人的幫助。首先要感謝我的 指導老師--莊振益教授，在這兩年來耐心、細心的教導，使我獲益良 多。同時也要感謝我們固態實驗室的郭義雄教授、溫增明教授、吳光 雄教授、林俊源教授的悉心指導；更從各位老師身上學到了許多書上 學不到的寶貴經驗與風範。另外感謝顯示科技所的冉曉雯老師、明志 科技大學的劉旭禎老師的不吝賜教，使我可以明瞭研究方向。 感謝實驗室學長志昌、維仁、燦耀對我的鼎力相助，在實驗遇到 困難時，帶領我明白儀器設備的操作問題，給了我很大的支援。感謝 學長建利、裕仁、政益、漢琦、東漢的帶領與照顧，使我白明課業上、 實驗上的種種問題與細節。也感謝實驗室同學的各種協助。 在此必須特別感謝博士班趙主立學長在製程設備上的慷慨支 援，以及耐心、細心的幫助與照顧，甚至犧牲假日陪我熬夜作實驗； 半導體先進製程實驗室郭柏儀學長、黃峻祥同學量測上的幫助與不吝 賜教；低溫凝態物理實驗室鐘廷翊學長的幫助。沒有你們大力、慷慨 的支援與協助，我無法完成實驗與論文。 特別感謝我另ㄧ位老師--紫微斗數宗師紫雲先生，您對我的期許 與指教，學生深感五內、銘記於心。 最後感謝母親的支持和鼓勵，讓我無後顧之憂的度過這兩年的學 習，完成了學業。

目錄

中文摘要 ...I 英文摘要 ...II 誌謝 ...III 目錄 ...IV 圖表目錄 ...VI 第一章 緒論 ...1 1-1 研究動機 ...1 1-2 章節架構 ...2 第二章 材料特性量測原理及方法 ...3 2-1 靶材燒結製作 ...3 2-1-1 靶材 InGaZnO4製作 ...3 2-1-2 靶材 Y2O3製作 ...4 2-2 脈衝雷射沉積簡介 ...5 2-2-1 系統介紹 ...5 2-2-2 薄膜沉積步驟 ...7

2-3 van der Pauw methed ...10

2-3-1 量測原理 ...10

2-3-2 接點與量測步驟 ...11

2-4 R-T 電阻關係量測 ...15

2-4-1 四點量測法 ...15

第三章 元件結構與製程 ...18 3-1 非晶氧化物 InGaZnO4 ...18 3-1-1 非晶薄膜成長 ...19 3-1-2 a-IGZO 的載子傳輸物理機制 ...21 3-2 TTFT 元件操作特性與結構設計 ...23 3-3 Lift-Off 製程 ...28 3-4 掃描式電子顯微鏡 ...33 第四章 實驗結果與討論 ...35 4-1 霍爾量測 ...35 4-2 SEM 照片與製程的改善 ...37 4-3 元件透光率 ...40 4-4 元件電流-電壓特性 ...41 4-5 結果討論 ...49 第五章 結論 ...52 5-1 要點歸納 ...52 5-2 未來工作 ...53 參考文獻 ...54

圖表目錄 圖 2-1 PLD 真空腔構造圖 ...7 圖 2-2 鍍膜示意圖 ...9 圖 2-3 靶材旋轉示意圖 ...9 圖 2-4 鍍金接點光罩 ...12 圖 2-5 接點定義 ...13 圖 2-6 霍爾量測接線 ...13 圖 2-7 霍爾電壓 VH定義 ...14 圖 2-8 四點量測法 ...16 圖 2-9 R-T 系統圖 ...17 表 3-1 鍍膜參數 ...21 表 3-2 (n-1)d10 ns0 電子組態 AOS 電性[6] ...22 圖 3-1 s 軌域重疊示意[6] ...22 圖 3-2 a-IGZO 結構示意[2] ...22 圖 3-3 a-IGZO 鍵結示意[2] ...22 圖 3-4 ㄧ般 TFT 結構示意 ...23 圖 3-5 n-N 異質接面能帶圖[22] ...25 圖 3-6 結構設計 A 立體圖 ...26 圖 3-7 結構設計 A 剖面圖 ...26 圖 3-8 結構設計 B 立體圖 ...27 圖 3-9 結構設計 B 剖面圖 ...27 圖 3-10 鍍金對準十字光罩 ...30

圖 3-11 光罩圖案與用途 ...30 圖 3-12 光罩規格 ...30 圖 3-13 設計 A 光罩順序 ...31 圖 3-14 設計 B 光罩順序 ...31 圖 3-15 電極疊合 ...31 圖 3-16 Lift-off 製程示意 ...32 圖 3-17 SEM 顯像原理 ...33 圖 3-18 SEM 結構圖 ...33 圖 4-1 a-IGZO 薄膜電阻率、電子遷移率對氧壓關係 ...35 圖 4-2 a-IGZO 薄膜載子濃度對氧壓關係 ...36 圖 4-3a 膠片光罩製程元件光學顯微鏡照片 100x ...37 圖 4-3b 300x 照片 ...37 圖 4-4a 膠片光罩製程元件光學顯微鏡照片 100x ...37 圖 4-4b 300x 照片 ...37 圖 4-5 絕緣層表面 SEM 照片 10000x ...38 圖 4-6 薄膜交界絕緣層表面 SEM 照片 10000x ...38 圖 4-7 絕緣層表面 SEM 照片 10000x ...39 圖 4-8 通道光學顯微鏡照片 600x ...39 圖 4-9 元件通道 SEM 照片 10000x ...39 圖 4-10a 元件光學顯微鏡照片 40x ...40 圖 4-10a 元件光學顯微鏡照片 100x ...40 圖 4-11 元件透光率與波長關係 ...40

圖 4-12a 元件結構 A 立體示意 ...41 圖 4-12b 元件結構 A 剖面示意 ...41 圖 4-13a 元件結構 B 立體示意 ...41 圖 4-13b 元件結構 B 剖面示意 ...41 圖 4-14 元件結構 A ID-VG特性 ...42 圖 4-15 元件結構 A IG-VG特性 ...43 圖 4-16 元件結構 A ID-VGD特性 ...43 圖 4-17 元件結構 B ID-VG特性 ...45 圖 4-18 元件結構 B ID-VG特性 ...45 圖 4-19 元件結構 B ID-VG特性 ...46 圖 4-20 元件結構 B IG-VG特性 ...46 圖 4-21 元件結構 B ID-VD特性 ...47 圖 4-22 元件結構 B ID-VD特性 ...47 圖 4-23 結構 A 薄膜邊緣 SEM 照片 300x ...51 圖 4-24 結構 A 薄膜邊緣 SEM 照片 10000x ...51

第一章 緒論

顯示技術的進步，滿足大家的視覺享受；而近年來平面顯示器 (flat panel display FPD)技術更是日新月異，突飛猛進，早已成為消費 市場主流。在此同時，所謂次世代的顯示技術[1]；亦即薄型、透明、 可撓曲的顯示器與元件技術也正被密切的注意與研究中。在現今顯示 技術的發展之中，以主動陣列液晶顯示器(active matrix liquid crystal display AMLCD)技術最為成熟，因此在次世代的顯示技術發展上，也 是探索的主要方向。AMLCD 技術之中，居於關鍵的就是薄膜電晶體 (thin film transistor TFT)元件。TFT 元件的好壞與特性，對於主動陣列 架構的顯示器而言是主要研究的目標。而次世代的顯示技術，如有機 薄膜電晶體(organic thin film transistor OTFT)技術，也正是以此目標發 展的。不過在本研究之中，我們把注意力放在以非晶氧化物的無機半 導體(amorphous oxide semiconductor AOS)材料為架構的 TFT 元件 上。以下便介紹我們的元件設計與製作。 1-1 研究動機： 在 FPD 元件薄膜材料研究方面，以矽半導體薄膜為基礎的 a-Si:H TFT 技術已相當成熟，成為目前量產且暢銷的主動式液晶顯示器之重 要元件。不過其製程溫度相當高(450℃)、不透光、光漏電流大、且 遷 移 率 低(0.1~~1 cm2V-1s-1) ， 有 很 大 的 進 步 空 間 。 而 以 多 晶 矽 (poly-Silicon)薄膜為基礎的低溫多晶矽(low temperature poly-Silicon LTPS)TFT 技術則擁有很高的遷移率(100~200cm2V-1s-1)，所以引起廣 泛的關注與研究。不過其製程溫度卻更高(500℃)，且漏電流大。

透明可撓曲、可在室溫下沉積的高遷移率薄膜材料，是發展 ft-TFT(flexible-transparent Thin Film Transistor)元件的最主要關鍵。若 發展出成功的ft-TFT 元件，則低成本量產可撓曲透明的平面顯示器— 如電子紙、汽車擋風玻璃儀表板、眼鏡鏡片型顯示器等，便不再是夢

想，甚至可能取代目前的紙張。近年來關於透明導電有機材料的研究 方興未艾，而OTFT(organic TFT)、OLED(organic light emitting diode) 等以有機材料為基礎的 FPD 元件，更以明日之星的姿態引起許多研 究群的興趣而投入相關研究；其目的也都是在於發展透明可撓曲、室 溫製程的FPD 元件。不過屬於無機的 FPD 元件材料之相關研究，卻 相當稀少。事實上不少無機的非晶透明氧化物半導體(amorphous transparent oxide semiconductor a-TOS)材料具有比之有機材料有過之 而無不及的光電特性：諸如透明、可撓曲、室溫下沉積製程、寬能隙、 高載子遷移率、以及合成方便等優點。例如早已廣泛應用在液晶顯示 器(liquid crystal display LCD)透明電極的銦錫氧化物(ITO)，便是最著 名的例子。

由 AOS 材料為架構的顯示元件研究，已發表的有在 2004 年尾， Hideo Hosono 等人的研究群，於著名的 Nature 期刊上發表的利用 AOS 材料製成的ft-TFT 元件：室溫製程、元件遷移率(saturation mobility) µsat＝6~9 cm2V-1s-1、開關電流比(on-off ratio)可達 103、最低漏電流約

10-10A、透光度大於 80%，並在基板彎曲 5%時不影響特性[2]。可算 是相當具有突破性的成果。而在本實驗室上一個研究中的 TFT 便也 是利用無機材料的a-IGZO 薄膜製備；然而特性不盡理想，仍有很大 的進步空間[3]。基於此研究方向，我們考慮元件結構與製程上的改 善，希望找出元件特性不理想的原因；並以此作為開端，開啟我們對 於AOS 材料為架構的 TFT 元件研究。 1-2 章節架構： 本論文在第二章將介紹薄膜製備與量測實驗的設備與儀器及步 驟，在第三章簡述薄膜物理特性假說；詳細介紹結構設計與製程步 驟。第四章呈現量測結果與元件特性。第五章則安排結論與未來展望。

第二章 材料特性量測原理及方法

本章節介紹製備非晶薄膜樣品以及樣品量測的方法及儀器。包括 靶材燒結製作、脈衝雷射沉積系統、四點量測法量測電阻與溫度的變 化關係、鍍金接點製作、van der Pauw 技術量測薄膜電阻率和霍爾效 應、以及透光度量測。

2-1 靶材燒結製作：

在元件製程中薄膜性質良窳具決定性的影響，因此靶材的製作極 為關鍵。本實驗利用三種氧化物材料：ITO、InGaZnO4、Y2O3，其中

ITO 靶材是為購置。本節詳述靶材 InGaZnO4、Y2O3製作過程，然後

描述利用靶材進行薄膜沉積及製備元件。 2-1-1 靶材 InGaZnO4製作： 1 混合與預烤： 先將In2O3、Ga2O3、ZnO 三種材料粉末以 1:1:1 的莫耳比率調配好； 且粉末都需預烤，預烤的條件為800℃，3 小時。在初次調配粉末 時，需比實際所要的量再多一點，以防原本藥粉中的水氣被烤乾 之後，所剩下的粉末莫耳數不足。預燒完成之後，以電子稱量出 三種材料粉末所需重量放入研缽中，小心研磨並攪拌均勻，約磨 30~40 分鐘即可。 2 預備燒結： 將磨好的混合粉末小心的放在氧化鋁板上，且注意在初次研磨完 畢要把粉末放在氧化鋁板上時，一定要盡量把硏缽上的粉末刮取 乾淨，避免因最先放的粉末特別會附著在研缽上；假若沒有完全 刮乾淨，則粉末間的莫耳數比例會改變；然後再放入高溫爐中燒 結；燒結條件為 1000℃，6 個小時。預燒目的在使混合好的粉末 充份化合反應成InGaZnO4化合物。

3 研磨與反覆燒結： 將燒過結塊的粉末取出並倒入研缽中研磨，約 30~40 分鐘粉末均 勻磨細之後，將磨好的粉末小心的放置在氧化鋁板上，而此時也 應盡量把研缽上的粉末刮取乾淨。後再放入高溫爐中燒結，燒結 條件為 1000℃，6 個小時。經過反覆研磨燒結之後，粉末可充分 反應化合，並逐漸形成細小的晶粒。 4 壓製燒結塊材： 將燒好的粉末從高溫爐取出後，放入研缽中繼續研磨，約磨 30~40 分鐘粉末均勻磨細之後，將磨好的粉末均勻的放入壓靶的模具 中，將模具放在壓靶機上，加壓使壓力在 100 kg/cm2左右，加壓 時間約一分鐘，後洩壓並小心的取出壓好的塊材放在氧化鋁板 上，放入高溫爐中，燒結條件為1350℃、18 小時。 5 成品與驗證： 最後，刮取已燒結好的靶材，取下一些粉末，然後把粉再用研缽 磨細；以XRD 量測燒結所形成的相，確定我們做出的靶材是正確 的相和組成。 2-1-2 靶材 Y2O3製作： 1 預烤： 同樣地先將 Y2O3粉末預烤，預烤的條件為 800℃，3 小時。在初 次調配粉末時，需比實際所要的量再多一點，以防原本藥粉中的 水氣被烤乾之後，所剩下的粉末莫耳數不足。預燒完成之後，以 電子稱量出粉末所需重量放入研缽中，小心研磨並攪拌均勻，約 磨10~20 分鐘即可。 2 預備燒結： 將磨好的粉末小心的放在氧化鋁板上，然後再放入高溫爐中燒 結；燒結條件為 1000℃，6 個小時。預燒目的在使粉末逐漸形成 細小的晶粒。

3 壓製燒結塊材： 將燒好的粉末從高溫爐取出後，放入研缽中繼續研磨，約磨 20~30 分鐘粉末均勻磨細之後，將磨好的粉末均勻的放入壓靶的模具 中，將模具放在壓靶機上，加壓使壓力在 100 kg/cm2左右，加壓 時間約一分鐘，後洩壓並小心的取出壓好的塊材放在氧化鋁板 上，放入高溫爐中，燒結條件為1400℃、40 小時。 4 成品與驗證： 最後，刮取已燒結好的靶材，取下一些粉末，然後把粉再用研缽 磨細；以XRD 量測燒結所形成的相，確定我們做出的靶材是正確 的相和組成。 2-2 脈衝雷射沉積簡介：

脈衝雷射沉積(Pulse Laser Deposition PLD)系統是利用雷射光束 聚焦，打破材料表面數個層級的原子或分子結合能，瞬間將物質昇華 剝離；由於雷射為脈衝形式，故只有材料表面會產生反應，能保持靶 材（多半為壓製成形後燒結的陶瓷塊材）之原子或分子成份，故可蒸 鍍化合物而不破壞其組織成份。其具有蒸鍍速率高、蒸鍍薄膜和靶材 的組成非常接近，品質良好且純淨、系統架設簡易、不需額外電源即 可產生電漿環境等優點，多年來在製備高超導薄膜、金屬氧化物薄膜 等實驗樣品，已有了非常廣泛的應用。本實驗的薄膜樣品便是以本實 驗室的PLD 系統沉積製備。 2-2-1 系統介紹： 系統所使用的脈衝雷射光源，為波長 248nm 的 KrF 準分子雷 射(excimer laser)，脈衝寬度為 12ns。每一個脈衝最高輸出能量為 500mJ，雷射出光頻率可從 1Hz 調整至 100Hz。由於雷射輸出波長 屬於紫外光波段，無法以肉眼直接看出，所以另外採用一肉眼可 見的光源來作為校準用;此校準光系統為 Nd-YAG 雷射，可產生一 綠色可見光作為視認校準，使 KrF 準分子雷射能準確打在靶材表

面我們所希望的位置上。而雷射出光後，由於其能量並非均勻分 佈，所以先利用一個長方形的限光器，以擷取中央雷射能量較均 勻的部分;經過限光器的光束再經過一反射鏡，將光源引向真空腔 的方向，並經過一個焦距 40cm 的抗反射覆膜透鏡聚焦，控制雷射 轟擊靶材表面的能量密度。經過反射聚焦後，雷射光束與靶材表 面夾角約450，光束聚焦在靶材表面的面積約4mm2。 進行薄膜沉積的真空腔體為一內直徑約 25 公分、高約 25 公 分的不鏽鋼圓柱體結構；而真空系統利用機械幫浦(rotary pump) 及渦輪分子幫浦(turbo pump)可將真空度提升至 10-6 torr 以下。PLD 系統與真空腔內部的俯視圖如圖2-1 所示。 雷射蒸鍍薄膜的原理為：當脈衝雷射光束聚焦至靶材表面 時，其能量會被靶材吸收，且把雷射的能量轉成熱能；靶材表面 因為熱而被氣化，此時體積會瞬間膨脹，將表面的物質以電漿團 的形式噴出靶材，而沉積在基板上。電漿團也就是我們鍍膜時所 觀察到的”火焰”，是為電漿、分子團、離子團、游離電子所組成， 其顏色、大小、擴散角度隨雷射能量密度高低以及通入真空腔內 氧氣壓力大小而改變（如圖2-2）。 一般而言能量密度越高，每ㄧ次轟擊靶材氣化的物質越多， 薄膜沉積速率隨之增加；然而卻容易使得電漿團粒子大小不均勻 而影響薄膜品質。通入腔體氧氣壓力大小與火焰外貌的變化，顯 示腔內氧氣壓力大小將會影響電漿團粒子在到達基板之前運動的 平均自由徑(mean free path)。氧壓越大，粒子在腔體內漂移的平均 自由徑越小，將使薄膜沉積速率變慢。此外鍍膜時氧壓大小，將 與薄膜氧含量相關，並影響a-IGZO 薄膜的載子濃度[2,4]。 在蒸鍍薄膜時，我們使用可以電壓控制轉速的直流馬達轉動 靶材，以避免雷射光重複轟擊靶材的同一位置而產生局部高熱使 靶材變質；且重複轟擊靶材表面相同位置將很快形成不均勻的凹 痕，而反覆靶材表面拋光的工作。另外使靶材稍稍傾斜，讓靶材 表面和入射的雷射光有一個小夾角，如此可增加蒸鍍面積並且提

升薄膜均勻性（如圖2-3）。 2-2-2 薄膜沉積步驟 1 薄膜製備前處理： 為避免前次鍍膜後殘留於不鏽鋼基座上的蒸鍍物質影響鍍膜品 質，於本次鍍膜之前先將不鏽鋼基座上的蒸鍍痕跡細細磨去。研 磨方式為以400、600、1000、2000 號砂紙依序研磨去不鏽鋼基座 的表層，研磨至可見新的加熱面為止，再以棉花棒沾取丙酮將研 磨細屑擦拭乾淨。 為確保薄膜成長的品質，必須先將基板清洗乾淨。首先在清潔室 圖 2-1 PLD 真空腔構造圖

內將基板置放於盛有丙酮溶液的燒杯中，以超音波振盪 5 分鐘， 使用去甲醇沖洗乾淨後，再將基板置放於盛有去離子水的燒杯 中，以超音波振盪 5 分鐘，如此重覆丙酮超音波振盪－甲醇清洗 －去離子水超音波振盪的步驟兩次，共計約20 分鐘，最後以氮氣 槍將洗淨之基板在濾紙上吹乾。洗淨的基板以銅膠帶黏於研磨好 的加熱基座上，再以氮氣槍吹去表面細塵。由於本實驗樣品皆在 室溫下製備，故銅膠帶僅用於固定基板。接著通入氧氣於真空腔， 破除真空以打開腔蓋，小心放置已黏上基板的基座，並接好熱電 偶。安裝好靶材並設定和基板的距離約4.5 公分。 2 抽真空： 確認真空腔 O-ring 是否平整到定位後，將真空腔蓋蓋回定位，並 確定機械幫浦（rotary pump）及渦輪分子幫浦（turbo pump）間的 氣動閥已關閉，再打開機械幫浦閥門，進行粗抽。待真空度提升 至5×10-2 torr 以下，關閉機械幫浦閥門並打開高真空計與氣動閥， 最後打開渦輪分子幫浦的閥門與開啟渦輪分子幫浦的電源進行細 抽，將真空腔內氣壓抽至10-6 torr 以下。此步驟必須環環確實，以 確保渦輪分子幫浦使用壽命。 3 鍍膜前預備動作： 打開Nd-YAG Laser 綠光校準光路，確定雷射光點能打在靶材上， 並檢查雷射打在靶材上的位置是否可以使火焰對應到基板上。關 閉高真空計，將渦輪分子幫浦閥門開至2/3 圈，打開高純氧閥門， 調整閥門開啟大小以通入目的氧氣壓力後，開啟直流馬達以旋轉 靶材，並調整轉速配合雷射出光頻率，以使稍後鍍膜時火焰可以 均勻地散佈在基板上。 4 鍍膜： 設定雷射能量、脈衝重複率與次數後，再次檢視真空腔內氧氣壓 力與靶材旋轉狀況；確認無誤後啟動雷射。雷射脈衝出光後，隨 時注意真空腔內火焰大小、分佈與位置是否正確，以及氧氣壓力 是否維持穩定。由於利用對光雷射與火焰分佈位置來控制鍍膜位

置與範圍，為視認的方式，每次實驗時會有人為上的誤差。因此 我們會先直接在不鏽鋼基座鍍上薄膜，直接觀察基座上的色澤分 佈，再黏貼基板於色澤最均勻的部分，才開始鍍膜。並且在每次 黏貼基板時仔細觀察及修正位置上的誤差。如此可改善元件製作 時，製程上不斷更換不同靶材造成的位置誤差，以防薄膜厚度不 均勻。 5 鍍膜後動作： 雷射脈衝轟擊完畢後，迅速關閉幫浦閥門、電源，並跳出雷射關 閉直流馬達。以維護設備使用壽命。之後通氧氣破除真空取下基 座，並小心取下基座上基板。其間並留意 O-ring 是否脫離定位， 以防止真空腔蓋蓋回時壓壞 O-ring，使其變形而嚴重影響真空腔 真空度。最後反覆步驟 2，使真空腔經常維持真空以保潔淨。 圖 2-2 鍍膜示意圖 圖 2-3 靶材旋轉示意圖

2-3 van der Pauw method：

衡 量 半 導 體 的 電 性 ， 電 阻 率(resistivity) 、 載 子 濃 度 (carrier concentration)和遷移率(mobility)，是重要的參數；我們使用 van der Pauw 技術，來量測上述三項重要參數。van der Pauw 技術的優點是， 可以量出任意形狀樣品的電阻率，而先決條件是所量測的樣品其接點 要遠小於薄膜表面積，且膜厚均勻。但為了之後使用同樣樣品作霍爾 效應的量測，我們選擇正方形的基板製備薄膜樣品。 2-3-1 量測原理： 1 電阻率量測： 若把樣品四個角落的接點依逆時鐘定義為接點1、接點 2、接 點3、接點 4；且在接點 1、2 輸入一電流I12，則在接點4、3 可量 得一電壓V₄₃，令RA=V43/I12；另在接點2、3 輸入一電流I23，接點1、 4 可量得一電壓V₁₄，令RB =V₁₄/I₂₃（如圖2-5 示）。 以上的定義是假設薄膜都是均勻的，所以為了修正樣品薄膜 厚度可能的不均勻性，RA、RB的定義經由以下的步驟再取平均值： 首先定義R_21,34 =V₃₄/I₂₁；然後依此定義依序求得，R_21,34、R_12,43、 43,12 R 、R34,21；再取以上四個值的平均值，此平均值即為RA。同理； 依序可得R_41,32、R_23,14、R_14,23、R_41,32；一樣，取這四個數的平均 值，此即為RB，如此可避免萬一樣品膜厚不均所帶來的誤差。 得到RA、RB後代入van der Pauw equation：

exp(-πRA/RS) + exp(-πRB/RS) = 1 (2-1)

解此方程式，即可得到面電阻(sheet resistance) Rs；再由ρ=R ds ，

2 霍爾量測： 由電磁學，當通一電流(X 方向)流經一有外加磁場(Z 方向)的 物體時，帶電的粒子會因受到一與粒子移動方向垂直的勞倫茲力 作用，而會在Y 方向累積；累積的電子會形成一 Y 方向的電場， 而此電場對帶電粒子會形成一和勞倫茲力剛好反向的庫倫力；隨 著電子累積的數目增加，此庫倫力也隨著變大，直到兩力互相平 衡為止；此時在物體的 Y 方向產生一壓降，此壓降我們稱為霍爾 電壓(VH)，如圖 2-7 所示： 經推導可得公式2-2： H IB n dqV = (2-2) 其中，n 為樣品的載子濃度；I 為流經的電流，B 為外加的磁場，d 為樣品的厚度，q 為電子的帶電量，VH為所量到的霍爾電壓，其 中I、B、d、q 為已知；且VH可量得，在帶入上述公式，即可得到 物體的載子濃度。 2-3-2 接點與量測步驟： 首先利用 PLD 系統製備 5×5mm2的薄膜樣品，再利用 Lift-off 製程(參見下章)在樣品的四個角落製作鍍金接點，由於接點面積以 盡量小為佳，我們選擇約半徑0.5 mm 的 1/4 圓作為接點，所使用 光罩如圖2-4 所示： 因為VH是在電流的垂直方向量測，所以我們選擇樣品的幾何型 式為5×5mm2的正方形，在一對角通電流，另一對角量電壓，所量 得的值即為VH；實驗的接線如圖2-6 所示： 而詳細的測量步驟如下： 本實驗使用工研院電光所 BIO-RAD HL5500PC 霍爾量測系 統，在此特別致謝。此系統提供的磁場為 0.317(Tesla)，電阻率最 高可量測到108ρ。依序在樣品的四個角落接上探針，蓋回儀器上 蓋，即可以電腦程式控制開始量測。首先儀器會先提供一個與樣 品垂直的磁場，然後在接點 1、3 通電流，接點 2、4 量電壓；且

把流通接點 1、3 的電流定義為I₁₃，在接點 2、4 所量得的電壓定 義為V₂₄，則此V₂₄即為V_H；但同樣的，為了怕樣品厚度不均，會有 太大的誤差，所以我們總共量了八組的VH，然後在取平均，這八 組依序為: a:磁場向上時 取了I₁₃、V₂₄；I₄₂、V₁₃；I₄₂、V₃₁；I₂₄、V₃₁，這四組接線方法的所 量得的電壓。 b:磁場向下時 同樣取了I₁₃、V₂₄；I₄₂、V₁₃；I₄₂、V₃₁；I₂₄、V₃₁這四組接線方法的 所量得的電壓。 然後以上八組電壓全部取絕對值相加在除以8，所得的值即較為準 確的VH。再將所得到的VH代入 2-3 式中，即可得到樣品的載子濃 度。有了n 之後，再加上用 van der Pauw 所得到的ρ帶入公式2-3 式中

1/ qn

µ

=

ρ

(2-3) 如此可得樣品之遷移率(mobility)。

2-4 R-T 電阻溫度關係量測：

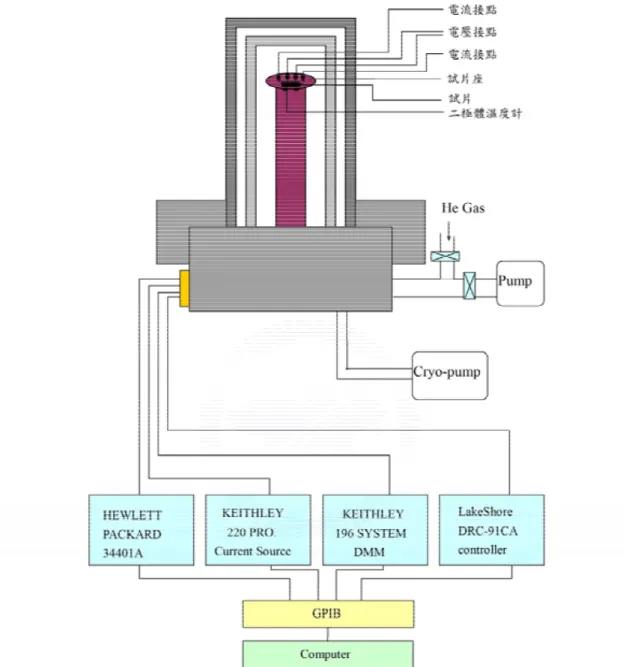

以下介紹本實驗室的電阻－溫度量測系統，可量測電阻值隨溫度 變化的關係。本系統(如圖 2-9 示)共包含：

低溫系統:

閉路壓縮氦氣冷卻系統 (closed cycle He refrigerator) 真空系統：機械幫浦和一真空腔

電性量測系統:

電源供應器 (Keithley 220 programmable current source) 多功能電表 (Hewlwtt packard 34401a multimeter)

溫控系統:

二極體溫度計 (silicon diode thermometer) 溫控器 (Lake Shore DRC-91CA controller) 電腦系統: LabVIEW 軟體及電腦 在量測時，此系統由電腦系統控制電源供應器提供一電流，然後 用多功能電表量薄膜的電壓差，並將換算得來的電阻和當時由二極體 溫度計量測的溫度，由軟體紀錄下來，即可得R-T 關係。實驗方法為 標準的四點量測法。 2-4-1 四點量測法： 如圖示，在樣品上接出四點，A、B、C、D 四點分別接 I+、 V+、V-、I-，由於B、C 之間是接伏特計，相當於一個很大的電阻 跨在B、C 之間，所以由 A 點輸入的電流 I 會完全經過樣品本身， 而由D 點流出，所量到的電阻 Rm為薄膜本身的質R，其公式為 (2-4) 所示。相較於傳統的兩點量測，如圖3-4(b)，在樣品上接出 A、B 兩點，A、B 兩點分別接 I+、I-，且 A、B 之間亦接伏特計，所以， 由A 點輸入的電流 I 會經過兩條電線與樣品，所以量到的電阻 Rm 將包括兩條電線的電阻，即為R+2r，其公式如(2-5)所示。 R I IR I V Rm = = = ( 2-4 )

r R I r R I I V R_m = = ( +2 )= +2 ( 2-5 ) 2-4-2 R-T 量測步驟： 1 剪裁四條長度相同的漆包線，後用銲槍加熱銲錫，利用加熱的 銲錫把漆包線兩端的漆熔掉，再將銅線一端用銀膠黏在樣品上， 然後依序將四條漆包線平行的黏在樣品上，後加熱將銀膠烤乾。 2 用雙面膠將樣品固定在銅座上，接著再把 4 條漆包線的另一端 用銲槍分別焊接於銅座的四個接點上。 3 蓋上真空腔，並以機械幫浦抽真空。 4 待真空度足夠後，開啟控制程式開始降溫，設定量測溫度範圍 在50-295K 間、固定電流 1µA，進行量測。 圖 2-8 四點量測法

第三章 元件結構與製程

本章簡述非晶透明氧化物半導體的特性與載子傳輸機制假說，以 及介紹 TFT 元件操作原理、特性、製程與量測的方法及儀器。由於 本實驗室剛開始(transparent oxide semiconductor TOS[5])材料與元件 製程的研究[3]，許多設備與技術仍待建構，可謂蓽路藍縷，另別有 一番甘苦。在探索的過程中，製程上的改良與進步是最大的收穫，以 下便詳細敘述元件製程的每個環節。 3-1 非晶氧化物 InGaZnO4： 在現今 FPD 元件薄膜材料研究方面，以矽半導體薄膜為基礎的 a-Si:H TFT 技術，以及多晶矽(poly-Silicon)薄膜為基礎的低溫多晶矽 (low temperature poly-Silicon LTPS)TFT 技術為主流。其材料電性或光 性的物理機制、磊晶薄膜沉積的機制，也都有了足以說明或設計元件 製程的理論基礎或假說。無機材料中除了矽半導體的 a-Si:H 材料之 外，人們的眼光幾乎專注於單晶或多晶材料；至於非晶材料方面，卻 少有人關心。或許亦由於是非晶材料結構的不規則與複雜性，增加了 研究的困難度。不過若是著眼於室溫下製程，則非晶材料的特性與沉 積機制、物理機制的探索，將會是重要基礎。這方面的研究，仍有待 努力。 在 a-TOS 的研究上，現今已被發現且有相關研究論述的材料多屬 於n-type，諸如：InGaO3(ZnO)m (m≦4)[6]、ITO (In2O3：Sn)、a-In2O3[7]、

a-AgSbO3[8]、a-2CdO․GeO2[9]、a-CdO․PbOx[10]、a-ZnO․SnO2[11]

等 。 亦 有 關 於 p-type 之 a-TOS 的 研 究 ： a-xZnO․Rh2O3[12] 、

CuMO2(M=Al,Ga,In)[13-15]、SrCu2O2[16]等。其中以 ZnO 為基礎的

a-TOS 具有優良的光電特性，相當引人矚目。本研究中的 TFT 便利 用以ZnO 為基礎的 a-IGZO 薄膜製備，其具有許多優良的特性：可以 在室溫下沉積、薄膜電子遷移率(electron mobility)可達 10 cm2V-1s-1、 寬能隙(wide band gap)2.8~3.0 eV[6]、透光度大於 80%，並在基板彎

曲5%時不影響元件特性[2]。本節介紹此非晶氧化物的探索過程、電 性機制假說，以及本實驗室的相關研究工作。

3-1-1 非晶薄膜成長：

以 ZnO 為基礎的非晶氧化物材料系列 InGaO3(ZnO)m (m≦4)

研究，是由 Hideo Hosono 的研究群所開始的。雖然氧化物材料 InGaO3(ZnO)m (m≦4)的非晶相特性早在 2001 便已有了初步結果

[6]，但他們接下來卻是以此系列材料的單晶相特性為研究方向 [17-19]，也利用 c-InGaO3(ZnO)m (m=5)製作 TFT 元件。不過 IGZO

系列材料的單晶相製程溫度高達 1400℃，且基板利用的是單晶 YSZ(111)，堅硬而不可撓曲，所以雖然元件遷移率最高可達 80 cm2V-1s-1[20]，成本與製程需求上卻不盡理想。 不 過 接 下 來 他 們 在 2004 年發表的利用 a-InGaZnO4(亦即 InGaO3(ZnO)m (m=1))為主動層設計的 ft-TFT[2]，結果卻引起許多 人的注目，這便是由於其室溫下製程的優點。本實驗薄膜與元件 製備都是在室溫下以 PLD 進行。PLD 依照屬於物理氣相沉積 (Physical Vapor Deposition PVD)的原理，室溫下沉積的非晶相薄 膜，其原子排列是無序的。這是由於：當氣相的分子接觸到基板 時，彼此會先發生吸附作用，然後才進一步發生成膜。以吸附原 理定義的 PVD 技術，有別於 CVD 技術的化學吸附，其沉積原理 屬於物理機制。也就是氣相分子、原子團(本實驗屬於電漿團)，以 凡得瓦力(van der Waals force)或倫敦力(London force)與基板原子 相互作用而吸附。這種非化學鍵結的物理作用，不需克服表面活 化能，所以是一種反應很快的可逆反應。基本上物理吸附機制的 鍵結能不超過20KJ/mole，屬於一種弱鍵結。所以吸附在基板上的 原子不會馬上沉積到固定位置，會在基板表面遷移，直到位能最 低的地方才會安定下來沉積；因此通常會有多層單原子被吸附。 任何薄膜沉積的成長過程，均含有三個步驟：(1)產生分子、 離子或原子的材料發射源(本實驗為雷射激發靶材的電漿團)，(2) 材料傳輸到基板(本實驗為通入氧氣的真空腔)，(3)材料原子與基板 原子的吸附作用(本實驗為氧化物與玻璃基板)。而薄膜的沉積過

程，可詳細分析如下： 1 雷射轟擊靶材表面，昇華靶材物質成電漿團。 2 電漿團通過某特定氧氣壓力的腔內空間，飄移到基板表面。 3 電漿團內粒子撞擊基板，把動能轉移到基板並吸附其上。 4 被吸附的原子尚未與基板達到熱平衡，會在基板表面遷移活 動，並和其他吸附原子鍵結成更大的分子團。 5 尚未穩定的分子團，可能脫離基板或與基板吸附結合；直到達 一臨界尺寸之後穩定，並成為晶核，假設晶核均勻散佈。 6 晶核密度逐漸達飽和之後，經由吸附原子的平行擴散與垂直撞 擊而成長，逐漸形成島狀結構(islands)。 7 島狀結構互相聚結(coalescence)以減少表面積與表面能，尺寸逐 漸增大最後形成薄膜。 由此可知，PLD 的薄膜沉積與基板溫度、靶材與基板距離、 真空腔內氧氣壓力、雷射脈衝重複率與能量密度等這些條件息息 相關，是為最主要參數。而由於本實驗控制基板溫度在室溫之下， 電漿團粒子撞擊基板之後，原子馬上被基板吸附而沉積，也就是 成膜的機制主要為垂直撞擊吸附，而幾乎沒有水平遷移擴散吸附 的機制。所以薄膜一定屬於非晶相，其連續性、均勻性較單晶相 薄膜差，薄膜的孔隙缺陷密度較高，且厚度不易控制。由以上原 理可知，本實驗室上一個研究中使用的頂部閘極結構，細長的閘 極非晶 ITO 薄膜在跨過其他薄膜之時，其連續性會有問題而增大 電阻率，使得其電極特性不良。為了克服這些非晶薄膜沉積的問 題，只有經過反覆測試。最後我們得到的薄膜沉積參數如表3-1：

材料/用途 ITO/電極 Y2O3/絕緣層 InGaZnO4主動層 鍍膜溫度 （℃） 25 25 25 腔內氧壓 （mtorr） 25 40 20 雷射輸出能量（mJ） 250 250 250 雷射重複率（Hz） 5 5 5 靶距 （cm） 5 5 5 薄膜厚度/1000pulse 1000 Å 300 Å 1000 Å 3-1-2 a-IGZO 的載子傳輸物理機制：

前文已提及，a-IGZO 是以 In2O3、Ga2O3、ZnO 等三種化物混

合組成的。此系列化物的簡式可表為：InGaO3(ZnO)m；當 m≦4 時，室溫下沉積的薄膜皆為非晶相。InGaO3(ZnO)m 的金屬離子具 有(n-1)d10ns0的電子組態，與氧離子的化學鍵屬於 sp 混成軌域鍵 結，不具方向性，而提升了導電度與載子遷移率。若以M-O-M 的 方式表示InGaO3(ZnO)m化合物的鍵結；由於金屬離子的主量子數 n 不同，金屬離子彼此的波函數重疊大小亦不同；主量子數大的原 子，s 軌域範圍廣，波函數疊合區域亦大，而成為主要的載子傳輸 路徑（如圖）。而主量子數小的原子，s 軌域重疊區域小，甚至可 能在(M-O-M-)n的鍵結中造成縫隙（cleavage）（如圖3-1）。因此屬 於4s 組態軌域範圍較小的 Zn 原子比例，將影響 InGaO3(ZnO)m系 列化物的電性。表3-2 列出屬於(n-1)d10ns0電子組態的 AOS 之電性 參數。 由以上觀點，我們可以知道 InGaO (ZnO) m=1 時，應該具備 表 3-1 鍍膜參數

較理想的遷移率以及導電度。因此 InGaZnO4 被選擇為通道的材 料；且利用同屬於(n-1)d10ns0電子組態的而載子濃度更高的ITO 作 為電極。以利用其相同電子組態而高遷移率的優點。 表 3-2 (n-1)d10 ns0 電子組態 AOS 電性 [6] 圖 3-1 s 軌域重疊示意 [6] 圖 3-3 a-IGZO 鍵結示意 [2] 圖 3-2 a-IGZO 結構示意 [2]

3-2 TTFT 元件操作特性與結構設計：

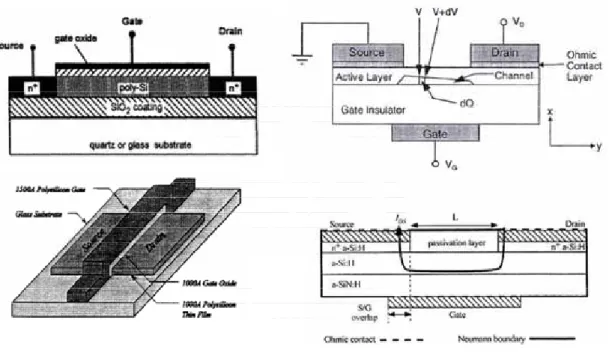

薄膜電晶體在主動陣列型 FPD 中是關鍵的元件；為了研究適合 應用於透明可撓曲的 FPD 元件，元件結構與製程方面的考量，則相 當重要。TFT 元件在製程方面已相當成熟，所以結構上依不同需求考 量，每個設計者都會視情況而使元件在結構上有所出入。不過 TFT 結構上最基本可概分為頂部閘極(top gate structure)，以及底部閘極 (bottom gate structure)(如圖 3-4 示)。目前一般 FPD 應用較廣的屬於後 者[21]。本節介紹 TFT 操作原理與製程，並分述如下：

TFT 的操作原理與 MOSFET(metal oxide semiconductor field effect transistor)相同，都是利用閘極電壓控制通道(在 TFT 元件上一般稱為 主動層”active layer”)的載子濃度以形成一電流路徑，而使元件導通或 關閉。閘極電壓升高至某定值(亦即元件的臨界電壓 VT，此處的 VT 只代表元件操作的電路參數)後，可使元件電流不隨汲極與源極兩端 之間的偏壓改變，此時元件操作於飽和區(saturation region)。TFT 為 控制面板畫素的開關，所以偏壓都設計為數位式的高低位準，亦即使 元件在截止區(cut off region)與飽和區兩種操作偏壓間切換。所以 TFT

的設計目標在於使電流”開的快、關的緊”；也就是說高元件遷移率、 低漏電流(low leaking current)以及高開關電流比(on-off ratio)是良好 的TFT 元件最基本而重要的特性指標。 本實驗室原本考慮頂部閘極的元件結構，然而特性不甚良好[3]。 本研究採用底部閘極的結構；我們考慮在上一個研究中，細長的閘極 ITO 薄膜其跨在其他薄膜上的連續性不良、製程上可能的損害而使閘 極電性不良，致使元件電流操作沒有飽和區(saturation region；亦稱為 夾止“pinch off”)特性。在本研究中的結構，閘極特性可得到改善。此 外為了考慮與實際製程的結合，甚至做為以後研發roll to roll 製程的 前導，底部閘極結構都將是較好的選擇。 雖然本實驗中元件呈現出增強型(enhancement)NMOS 之電性，然 而使用材料卻非一般NMOS 的 Drain-Channel-Source／n-p-n 的載子濃 度設計。我們的Drain-Channel-Source 使用 ITO-IGZO-ITO 屬於 N-n-N 結構(在此寬能隙 n-type 材料使用大寫”N”，較窄能隙材料使用小 寫”n”) ； 是 為 一 種 利 用 能 隙 寬 度 與 載 子 濃 度 差 異 的 異 質 接 面 (heterojunction)。雖然 a-IGZO 的能帶結構尚待探討，不過在薄膜量測 上中，我們發現ITO 的載子濃度皆比 IGZO 高出約 2~3 個數量級；且 ITO 的能隙比 a-IGZO 高出至少 0.5eV。所以此處我們仍先利用此理 論作為假設。於是在底部閘極的設計概念下，我們設計出下面兩種結 構作為探討，如圖 3-6~~9 示。也就是(A)通道層 a-IGZO 覆蓋在電極 上面，(B)通道層被電極覆蓋。 異質接面屬於一種蕭基接面(Schottky contact)，其能帶圖如圖 3-5 示:在接面上將有一位障(barrier)，使 ITO-IGZO-ITO／N-n-N 接面結構 呈現類似 NMOS 的電性；然而卻亦使載子傳輸出現障礙。因此接面 面積越大，位障造成的表面電阻越大，將使載子傳輸特性變差。本實 驗設計此兩種結構，以比較其電性優劣；並希望利用結構設計降低載 子傳輸障礙、提高開關電流比。基本上設計 A 大幅降低了接面接觸 面積，可使電流導通時較暢通，然而卻可能有載子直接跳躍(hopping) 傳輸過通道而不受閘極偏壓控制的顧慮；而設計B 則是接觸面積大， 沒有跳躍傳輸過通道的顧慮，卻可能得犧牲電流開啟時的電性。

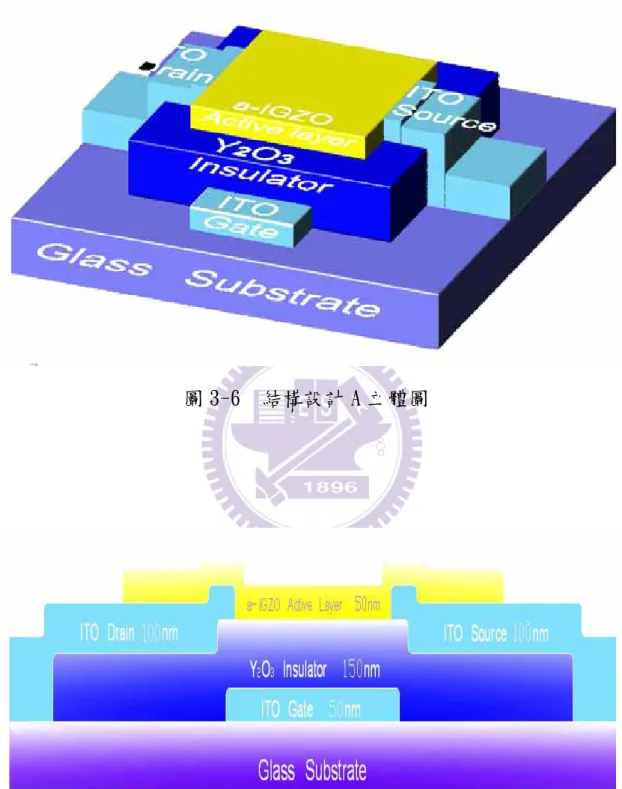

圖 3-6 結構設計 A 立體圖

圖 3-9 結構設計 B 剖面圖 圖 3-8 結構設計 B 立體圖

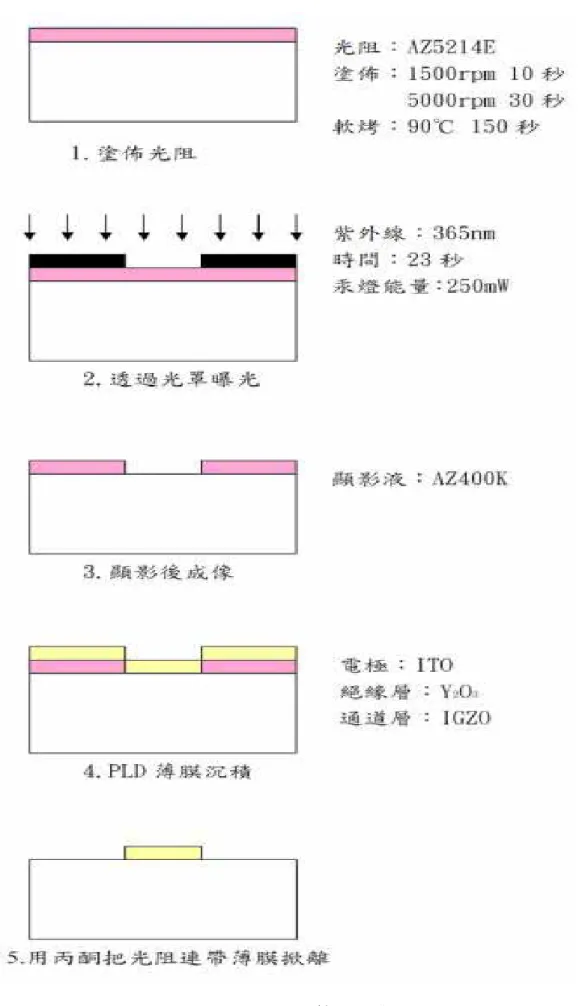

3-3 Lift-Off 製程： 由於本實驗的薄膜樣品皆為在室溫下沉積的非晶薄膜，也就是沉 積時基板溫度是常溫的狀況之下；因此元件製程亦採用在常溫下便可 進 行 的”Lift-Off 製 程 ” 。 顧 名 思 義 ， lift-off 是 先 利 用 微 影 技 術 (lithography)形成光阻圖樣，再進行薄膜沉積；然後直接利用丙酮掀 離光阻以及光阻上面覆蓋的薄膜，最後留下需要的薄膜圖樣。這樣的 製程有別於先進行薄膜沉積再蝕刻形成圖樣的製程方式不同，光罩明 暗區塊設計將會是反相的（假設都採用最小線寬較佳的正光阻）。下 面詳述製程細節；lift-off 流程如圖 3-16，光罩設計如圖 3-10~15： 1. 清潔基板：把已鍍好金對準十字的玻璃基板，利用第二章介紹過 的丙酮-甲醇-去離子水的程序清潔；並研磨基座，時間約 30 分鐘。 2. 光阻塗佈：將樣品放置於旋轉機(spinner)的試片座上，注意基板確 實 置 於 旋 轉 軸 正 中 央 並 以 真 空 吸 附 ， 然 後 滴 數 滴 的 正 光 阻 (AZ5214E)於樣品上，以 1500 rpm 的轉速旋轉 10 秒後，再以 5000 rpm 的轉速旋轉 30 秒。 3. 軟烤(soft bake)：將塗佈好光阻的樣品置於加熱板上，用 90℃軟烤 150 秒，去除光阻薄膜內的溶劑後，可改善光阻與薄膜之附著性。 4. 曝光(exposure)：將軟烤過後的樣品取出並置於光罩對準機(Karl Suss Mask Aligner MA6 在此特別致謝工研院電光所)中，用光學顯 微鏡觀察並調整樣品鍍金十字與光罩十字窗的相對位置，對準後 進行曝光。曝光的時間為 23 秒，汞燈能量為 275mW；光罩設計 如圖3-11 所示。光罩 1：閘極圖案、光罩 2：絕緣層、光罩 3：汲 極與源極、光罩 4：主動層。設計 A 使用的光罩順序為 1243、設 計B 的光罩順序為 1234。 5. 顯影(development)：將曝光過後的樣品置於顯影機（TCP-5）內(顯 影劑使用AZ400K：D.I.Water = 1：3)，顯影時間約為 40 秒。正光 阻經曝光後的圖案部份將被顯影液去除，留下與光罩透光區塊相 同的光阻圖形。

6. PLD：利用第二章介紹的脈衝雷射沉積系統鍍膜。元件製程共經 過 4 次鍍膜。光罩 1、3 鍍 ITO 薄膜，光罩 2 鍍 Y2O3薄膜，光罩 4 鍍 IGZO 薄膜。鍍膜條件如表 3-3 所示。 7. 掀離光阻(lift-off)：利用丙酮緩慢沖洗鍍好薄膜的樣品，將光阻連 帶覆蓋其上的薄膜掀離，即得到我們所要的薄膜圖樣。此處光阻 利用丙酮掀離，不可使用超音波機，否則不能順利使薄膜掀離樣 品表面，甚至可能使薄膜碎屑再次附著其上。 8. 再反覆步驟 2~~7 三次，元件才告完成。 材料/用途 ITO/電極 Y2O3/絕緣層 InGaZnO4主動層 鍍膜溫度（℃） 25 25 25 鍍膜氧壓（mtorr） 25 40 20 雷射輸出能量（mJ） 250 250 250 雷射重複率（Hz） 5 5 5 雷射打擊次數（pulse） Gate：500 Drain、Source：1000 5000 500 表 3-3 元件製程鍍膜參數

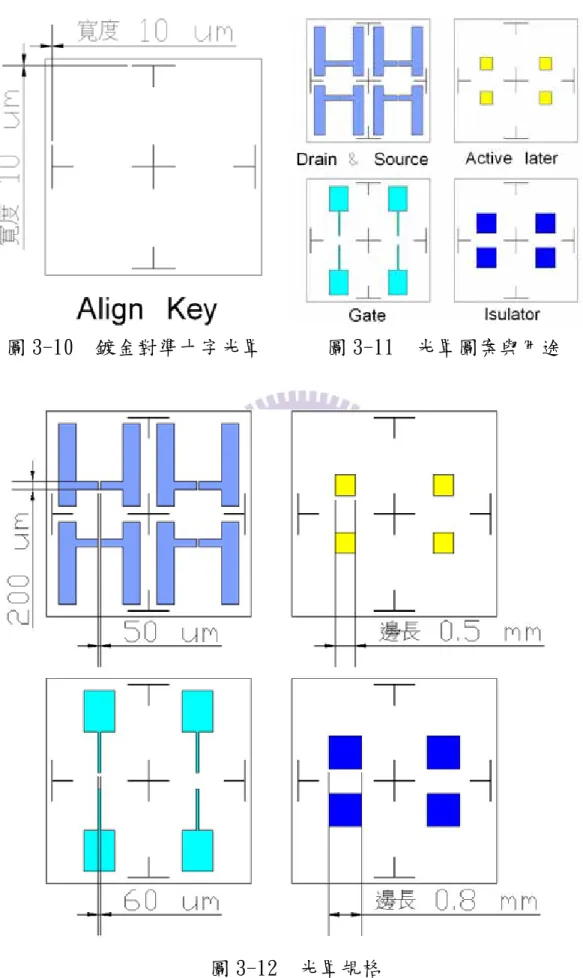

圖 3-10 鍍金對準十字光罩 圖 3-11 光罩圖案與用途

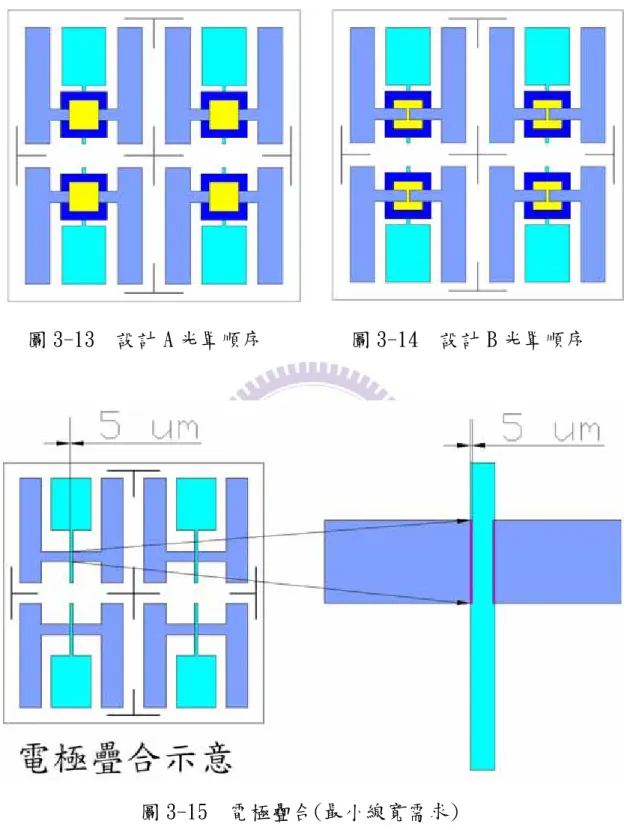

圖 3-15 電極疊合(最小線寬需求)

圖 3-14 設計 B 光罩順序 圖 3-13 設計 A 光罩順序

3-4 掃描式電子顯微鏡：

掃描式電子顯微鏡(Scanning Electron Microscope SEM) 由於接收 物體表面所釋出的電子．作為成像的依據，加上有較長的景深、對於 物體表面三度空間之微細結構的觀察，提供了非常真實而方便的研 判。 SEM 主要包括兩部分，一為提供並聚集電子於標本上，產生訊息 的主體；主體包含電子槍、電磁透鏡、樣品室及真空系統。二為顯示 影像的顯像系統。電子槍所產主的電子．經過電磁透鏡，聚成極小的 電子探束後，照射於標本上．探束深入樣品表面，形成一作用體積， 並在不同層面，釋出歐傑電子、二次電子、背向散射電子以及 X 射 線。如圖所示意。歐傑電子（auger electron）的能量弱、二次電子， 產生之數量最多，背向散射電子之能量較高，可自深層中產生。接收 各類電子而呈像，可觀察物體表面立體的結構、 X 射線則作為分析 成分元素之種類與定量之應用。 電子束撞擊標本後，產生之 訊號由偵測器接收，並經過轉 換放大後顯示於螢光幕上，真 空系統則維持鏡柱的高度真 空。這當中被電磁透鏡聚集的 電子束，經由兩組掃描線圈， 使之規則的在標本上來回移 圖 3-18 SEM 結構圖 圖 3-17 SEM 顯像原理

動掃描，掃描的範圍與速度均可控制，並與螢光幕上的掃描同步。當 電子撞擊標本，產主的二次或背向散射電子，被接收經放大、傳送， 即可顯現影像。 相較於穿透式電子顯微鏡（TEM），掃描式電子顯微鏡試件之製 備是相當容易的；唯掃描式電子顯微鏡所使用的試件必須是導電體， 因此對金屬試件之研究，無須特殊處理即可直接觀察；非導體如玻 璃、聚合物等，則須真空蒸鍍處理，鍍上一層導電性良好之金屬膜或 碳膜，再作觀察。蒸鍍常用真空蒸鍍機（Sputter）及真空鍍碳機 （Vacuum Carbon Evaporater）。本實驗利用前者在樣品表面鍍上一 層黃金薄膜，並利用導電的銅膠帶固定樣品背面及連接樣品表面，使 其形成導體。藉用SEM 觀測，我們可以很直觀的獲得薄膜表面形貌， 以改善製程環節。

第四章 實驗結果與討論

本章呈現薄膜霍爾量測與元件光性、電性量測的結果，以及數據 探討。結果顯示，我們可由底部閘極結構製程得到良好的元件特性。 4-1 霍爾量測： 由本實驗室上個研究[3]發現，在薄膜霍爾量測上接點表面電阻偏 高，且影響量測穩定性。經過鍍金接點（第二章所述）之後量測，可 以發現a-IGZO 薄膜的電阻率在鍍膜氧氣壓力 20 ~~200 mtorr 之間有 令人滿意的電阻率；比之上個研究，與文獻中[6]還要低，約在 ρ≒10-3 Ω-cm 左右（圖 4-1 示）。由此亦可證明接點性質直接影響量測。 5 10 15 20 25 30 195 200 205 6 8 10 12 14 16 18 20 22 24 26 28 30 6 8 10 12 14 16 18 20 22 24 26 28 30

a-IGZO thin film Thickness 2500nm Temprature 300K m ob ility ( µ cm 2 /V -s) PO 2 (mtorr) re sis tiv ity ( 10 -4 Ω -cm) resistivity mobility 圖 4-1 a-IGZO 薄膜電阻率、電子遷移率對氧壓關係

薄膜電子遷移率大約在 20~~25 cm2V-1S-1左右（圖4-1），較之前 研究的結論 8~~12 cm2V-1S-1已提升不少，並與文獻[6]中所報導者接 近。可以相信這是鍍膜時薄膜均勻性改善所造成的影響。 另外薄膜霍爾量測顯示 a-IGZO 屬於 n-type，載子濃度約在數量 級 1019~~1021 cm-3之間（圖 4-2 示）。在作為電極的 ITO 薄膜上，我 們已得到25 mtorr 氧壓下沉積，電阻率 ρ≒10-4 Ω-cm、載子濃度數量 級1022~~1023 cm-3之間的結論；因此元件製程上仍利用可以得到遷移 率與電阻率相對理想，但載子濃度偏低的氧壓 20 mtorr 條件來沉積通 道 。 利 用 較 大 的 載 子 濃 度 差(102~103 cm-3)提升電極 (ITO)與通道 (a-IGZO) 之 間 的 接 面 位 障 ， 以 改 善 原 本 元 件 電 流 沒 有 飽 和 區 （saturation）特性的問題。 0 5 10 15 20 25 30 200 1 10 100

a-IGZO thin film Thickness 2500nm Temprature 300K conc ent ra ti on (10 19 cm -3 ) PO₂ (mtorr) 圖 4-2 a-IGZO 薄膜載子濃度對氧壓關係

4-2 SEM 照片與製程的改善： 本元件在製程上原本使用膠片光罩，然而其銳利度差，微影後薄 膜邊緣呈現鋸齒狀（圖 4-3a、b）。使得多次 lift-off 製程後，嚴重影 響元件特性。在改用鍍鉻光罩之後得到改善（圖4-4a、b）。不過漏電 流卻依然大，甚至曾量測到閘極與通道之間高達10-6A 的漏電流。經 過SEM 影像的觀察，我們發現絕緣層 Y2O3的薄膜品質很差，元件絕 緣層薄膜上不均勻顆粒直徑約 100~~300 nm（圖 4-5、4-6），然而元 件絕緣層厚度僅為 150 nm。因此這些不均勻顆粒成為主要的漏電流 路徑，使得元件漏電流大，且無法得到電流操作特性。我們考慮到原 本Y2O3靶材燒結溫度可能太低(1100℃)，導致鍍膜品質不佳。在重新 以1400℃燒結製作 Y2O3靶材之後，問題得到解決（圖4-7）。另外製 程上潔淨度的改善，亦較之前ㄧ研究妥善許多（圖4-8、4-9）。 圖 4-3a 膠片光罩製程 元件光學顯微鏡照片 100x 圖 4-3b 300x 照片 圖 4-4a 膠片光罩製程 元件光學顯微鏡照片 100x 圖 4-4b 300x 照片

圖 4-5 絕緣層表面 SEM 照片 10000x

圖 4-7 絕緣層表面 SEM 照片 10000x

4-3 元件透光率： 本實驗元件外觀如圖 4-10a、b 所示，呈現良好的透光度。而透 光率與光波長關係如圖4-11 所示。其中可見光 400~700 nm 的範圍平 均透光率可達到 86.3％，特性良好。（圖中曲線的起伏疑為儀器灰塵 所致）。 200 400 600 800 1000 0 20 40 60 80 100 T ra nsmissio n (%) Wavelength (nm) 圖 4-10a 元件光學顯微鏡照片 40x 圖 4-10b 元件光學顯微鏡照片 100x 圖 4-11 元件透光率與波長關係

4-4 元件電流-電壓特性： 本實驗依結構設計分成結構 A、結構 B，主要在於通道與電極接 面相對位置的不同。而通道長皆為 50µm、寬長比 200µm/50µm、電 極與通道重疊5µm。結構分別如圖 4-12、4-13 所示： 以下分別以結構 A、結構 B 的 I-V 曲線特性來探討設計結果。兩 種結構分別以輸出輸入轉換特性（ID-VG）、絕緣層漏電流（IG-VG）、 元件操作特性（ID-VD）等指標作為比較分析。 圖 4-12a 元件結構 A 立體示意 圖 4-13a 元件結構 B 立體示意 圖 4-12b 元件結構 A 剖面示意 圖 4-13b 元件結構 B 剖面示意

結構A -50 -40 -30 -20 -10 0 10 20 30 40 -2000 -1500 -1000 -500 0 500 -50 -40 -30 -20 -10 0 10 20 30 40 -2.0x10-3 -1.5x10-3 -1.0x10-3 -5.0x10-4 0.0 5.0x10-4 V_D=1 V VD=5 V ID (A) V_G (V) V_G (V) I D ( µ A) Structure A V_D=1 V -50 -40 -30 -20 -10 0 10 20 30 40 -4 -3 -2 -1 0 1 2 -50 -40 -30 -20 -10 0 10 20 30 40 -2.0x10-3 -1.5x10-3 -1.0x10-3 -5.0x10-4 0.0 5.0x10-4 V_D=1 V VD=5 V ID (A) VG (V) Structure A V_D=5 V I D ( µ A) V_G (V) 圖 4-14 元件結構 A ID-VG特性

-20 -10 0 10 20 10-11 10-10 10-9 10-8 10-7 10-6 10-5 I_G Insulator Y₂O₃ Thickness 150nm Structure A V_G (V) I G (A) 圖 4-15 元件結構 A IG-VG特性 -5 0 5 10 15 20 -2.5 -2.0 -1.5 -1.0 -0.5 0.0 0.5 1.0 1.5 2.0 2.5 3.0 Structure A W/L=200µm/50µm V_G=0 V V_G=1 V V_G=2 V V_G=3 V V_G=4 V V_G=5 V I D ( µ A) V_D (V) 圖 4-16 元件結構 A ID-VD特性

圖4-14~~4-16 顯示以結構 A 設計的元件 I-V 特性。圖 4-14 的 ID-VG 輸出-輸入轉換特性顯示：當 VD=1V 時，電流直到 VG=20V~~30V 之 間才有ㄧ達 103 倍的電流變化，變化幅度由截止到-2000µA；而當 VD=5V 時，電流在 VG=5V~~15V 之間出現轉換特性，元件電流由截 止到-3.5µA 作變化（由於數據尺度落差太大，兩曲線再合併作圖分別 於圖片左下方）。而圖 4-15 的 IG-VG特性則顯示絕緣層漏電流最低到 10-11A，在 VG=±20V 到達 10-5A。基本上，圖 4-14、4-15 的結果代表 結構 A 設計的元件並沒有轉換特性；亦即沒有閘極電壓控制電流的 功能。在汲極電壓小(VD=1V)、閘極電壓 VG=20V~~30V 時，出現的 毫安培等級逆向電流，很可能屬於在高閘極偏壓(Gate bias VG＞20V) 之下，由閘極穿過絕緣層流向汲極的漏電流。而在汲極電壓VD=5V、 VG=5V~~15V 時，電流皆屬於微安培等級的狀況，僅有 3.5µA 的差異。 亦等於無轉換特性。 圖 4-16 顯示 ID-VD元件操作特性，結果顯示曲線並沒有飽和區特 性；汲極偏壓介於-5V~~20V 之間時，整體電流曲線呈現著有ㄧ點類 似於二極體的整流特性。從前面圖 4-14 的特性而言，此結果不令人 意外。由於閘極電壓不能控制通道電流，所以電流特性只能反應出接 面整流特性。

結構B -10 -5 0 5 10 15 20 10-11 10-10 10-9 10-8 10-7 10-6 10-5 I D (A) V_G (V) Structure B V_D=1 V V_D=5 V 圖 4-17 元件結構 B ID-VG特性 圖 4-18 元件結構 B ID-VG特性 -20 -10 0 10 20 30 10-12 10-11 10-10 10-9 10-8 10-7 10-6 10-5 10-4 V_G (V) I D ( A ) Structure B V_D=1 V V_D=5 V

圖 4-20 元件結構 B IG-VG特性 -30 -20 -10 0 10 20 10-12 10-11 10-10 10-9 10-8 10-7 10-6 10-5 I D (A) V_G (V) Structure B V_D=1 V V_D=5 V 圖 4-19 元件結構 B ID-VG特性 -20 -10 0 10 20 10-12 10-11 10-10 10-9 10-8 10-7 I_G Insulator Y₂O₃ Thickness 150nm Structure B V_G (V) I G (A)

0 5 10 15 20 0 5 10 15 20 25 30 35 40 45 50 I D ( µ A) V_D (V) Structure B W/L=200µm/50µm V_G=0 V V_G=1 V V_G=2 V V_G=3 V V_G=4 V V_G=5 V 0 2 4 6 8 10 0 1 2 3 4 5 6 7 Structure B W/L=200µm/50µm V_G=0.5 V V_G=1 V V_G=1.5 V V_G=2 V I D ( µ A) V_D (V) 圖 4-21 元件結構 B ID-VD特性 圖 4-22 元件結構 B ID-VD特性

圖 4-17~~4-22 顯示以結構 B 設計的元件 I-V 特性。圖 4-17 顯示 元件結構 B 的 ID-VG輸出-輸入轉換特性，而圖 4-18、4-19 為逐漸加 大閘極偏壓以觀察元件漏電流的特性。結果顯示，以結構B 而言得到 了很好的轉換特性：開關電流比在 VD=1、5V 時都可呈現至 105~106 倍，汲極偏壓5V、閘極偏壓到很高的-30V 時，最高漏電流僅有 10-9A， 元件關閉時最低漏電流僅10-12A。可說是良好的元件特性。 圖 4-20 顯示元件結構 B 的 IG-VG 絕 緣 層 漏 電 流 特 性 。 在 VG=-20V~~+20V 之間最高只有 10-7A，最低只有 10-12A。電流曲線以 VG=0 為軸線左右對稱，可以代表絕緣層薄膜結構良好，沒有薄膜厚 度不均勻的問題。圖4-21、4-22 顯示 ID-VD元件操作特性。其中圖 4-21 為VG=0~~2V 時的電流特性，而圖 4-22 則為 VG=0~~5V 的電流特性。 可以觀察到元件已經具備飽和區電流特性，若是從之前的轉換特性看 來，這是很合理的結果。然而從電流大小比較則發現：(1)當電流在小 偏壓元件剛導通(元件操作在三極體區"triode region")時，元件電流非 線性上升，呈現電流導通不順的現象。(2)當電流隨閘極電壓變大而提 升至 10-5A 範圍時(圖 4-22)，曲線進入飽和區後卻隨即衰減，顯示出 負電阻的行為；而圖4-21 電流屬於 10-6A 範圍時，則沒有這樣的情況。 由以上數據得知結構 A 特性明顯不如結構 B。在 ID-VG特性比較 上（圖4-14、17~~19），結構 A 可以說沒有電流轉換特性，通道電流 不受閘極電壓控制，只在閘極高偏壓時顯示出，閘極穿過絕緣層流向 汲極的反向漏電流。很遺憾地，結構A 的元件設計沒有成功。 而相對地結構 B 的特性已可充份滿足 TFT 元件作為電流開關的 需求，特性相當良好。不過從I-V 曲線可看出，當汲極電壓 VD＜2V， 元件電流剛開啟時曲線非線性，電流導通不順，呈現出異質接面的特 性。另外當元件電流提升後卻不夠穩定，電流提升之後隨即衰減。這 種負電阻特性也意味著元件遷移率的下降。 元件臨界電壓 VT約為 0.5~1V。元件轉導參數（transconductor gm） 最高為 0.68µA/V（∂IDS/∂VGS VDS=5V）。元件遷移率在 VG=5V 時： µsat=8~~14 cm2V-1S-1 ；VG=4V 時：µsat=7~~14 cm2V-1S-1 ；VG=3V 時： µsat=10~~19 cm2V-1S-1 (I =W 2L⋅C µ (V −V )2 VT=1V)。

4-5 結果討論： １ 結構 A 沒有元件特性： 在原本的考慮中，結構 A 的設計上希望可以降低接面的接觸面 積，使載子傳輸更加順利；然而結果卻無法得到元件特性，閘極電壓 無法控制電流開關，且漏電流大。其原因可能為（1）電極與通道接 面性質不理想：由於製程是lift-off 方式，薄膜被直接掀起可能造成邊 緣性質不好（如圖4-23、24 所示）；以結構A 而言薄膜邊緣特性影響 載子傳輸很大。所以 lift-off 之後，若是通道層 a-IGZO 薄膜沉積在性 質不佳的汲極、源極ITO 薄膜邊緣，即造成載子傳輸不理想。而絕緣 層 Y2O3沉積在邊緣性質不理想的閘極之上，也可能會沉積不好而造 成很大的漏電流。另外性質不理想的薄膜邊緣，也可能使製程上光阻 或雜質殘留而污染接面的機率大為提高，使得元件特性劣化。（2）薄 膜載子是利用聲子熱能的跳躍(hopping)式或穿隧(tunneling)式傳輸， 在接面同是n-type 的狀況下，能障高度與寬度不大，載子可能會因為 不甚高的能障直接跳過狹窄的通道，而不受閘極電壓控制。 ２ 結構 B 的特性： 元件剛開啟時（VD<2V）的 I-V 曲線非線性、電流不暢通現象， 彰顯了結構上設計的異質接面性質；基本上電極 ITO 與通道 a-IGZO 載子濃度差約103倍，在接面面積大，載子起始時獲得的能量不夠， 無法順利的穿過能障；直到電壓上升，能量足夠跳過或穿隧過能障 後，電流才開始上升，所以曲線呈現出類似 Schottky contact 的非線 性現象。雖然本實驗材料都是非晶相，但由ID-VG曲線轉換的陡峭程 度，可以判斷此一現象應該與接面缺陷捕陷載子的效應（interface state）無關；並且以 ID-VG曲線的陡峭現象而言，代表著載子在電壓 切換時迅速通過接面，並沒有滯留或堆積的情況，這也是薄膜接面缺 陷密度並不會太高的一種旁證。 以操作特性而言，當 ID-VD特性電流變大至 105A 幅度時，電流 卻隨電壓上升而下降，呈現出負電阻的效應；並且電流越大，電流衰 減的幅度也越大。再加上以圖 4-19 而言，偏壓範圍變大後，曲線出

現不平滑的現象。因此根據這些電流電壓變大而造成特性衰減的現 象，我們推測是電晶體的自我加熱效應(self-heating)所致。隨著汲極 偏壓加大電場上升，在原子無序排列的非晶薄膜內傳輸的載子速度加 快，與薄膜原子的碰撞散射頻率變大，溫度隨之提升；而溫度提升後 聲子散射（phonon scattering）的效應也隨之提升，使得遷移率降低， 於是導通電流隨之降低，而造成所觀察到的負電阻I-V 特性。

圖 4-23 結構 A 薄膜邊緣 SEM 照片 300x

第五章 結論

經過鍍金接點後的霍爾量測、製程上靶材燒結、薄膜均勻性、微 影光罩對準、潔淨度的種種改善，以及結構的重新設計。我們終於使 用底部閘極的結構製成擁有高開關電流比 105~106、低元件截止電流 10-12A、高元件遷移率 µsat=7~~19 cm2V-1S-1 以及可見光平均透光率 86.3%的透明薄膜電晶體。對於載子濃度的重新界定。我們考量到利 用載子濃度差，提昇接面位障，來改善電流不受閘極偏壓控制的問 題；不過卻犧牲了電流開啟時的特性。以下是總結以及未來工作展望： 5-1 要點歸納： １ a-IGZO 的接面性質： 由霍爾量測與元件特性可得知，a-IGZO 與金屬以及 ITO 的接面 具有 Schottky contact 的異質接面特性。雖然元件電極與通道的整流 特性依此性質，而利用載子濃度差來設計形成，卻可能造成剛導通時 電流特性非線性與導通不順。 ２ Lift-off 製程： 室溫下利用 Lift-off 製程大幅簡化了製程步驟；然而薄膜掀離後 邊緣特性較差，因此只有結構 B 得到元件特性。這部份也證明了使 用頂部閘極結構時，狹長的閘極薄膜跨越在絕緣層與通道層薄膜邊 緣，將使閘極電性變差；因此上個研究之中元件特性不理想。 ３ 元件自我加熱效應： 由電流曲線特性發現，當元件電流提升時，會有電流隨電壓提升 而下降的負電阻效應；這意味著元件遷移率的下降（變化幅度約從 14~~8、14~~7、19~~10 cm2V-1S-1）。我們推測當電流提升，載子碰撞 與散射的機率變大，使薄膜溫度提升，便隨之使遷移率降低。這種狀 況類似於矽製TFT 的自我加熱（self-heating）機制。

5-2 未來工作： AOS 是深具潛力的透明、寬能隙半導體材料，尤其可於室溫下 沉積、可撓曲，更是極大的優點。然而其詳細物理機制的研究仍有待 努力。結構上而言，使用 Lift-off 製程的條件下，底部閘極結構比之 頂部閘極較為優良；不過其接面特性的提升仍有待進步。所以如何能 夠更精準地控制薄膜載子濃度，是未來重要的一項課題。 在 a-IGZO 作為主動層而構成之 TFT 的優點已被證實之後，薄膜 沉積、製程的再進步，就是剩下來的重要工作。如何更快、更均勻、 大面積的沉積薄膜、載子濃度的精確控制、Lift-off 製程的進步，或 是更好的室溫製程…這些則是未來可以再繼續、再更進ㄧ步研究探討 的部份。
