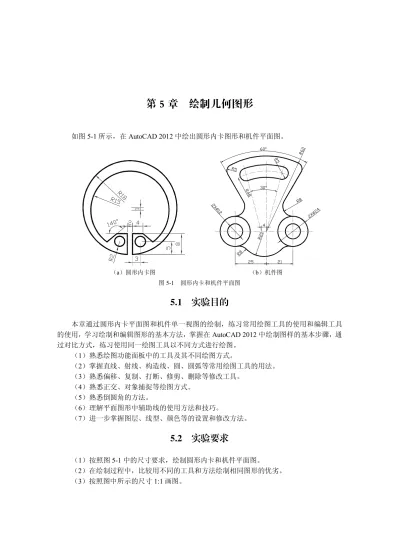

第 5 章 绘制几何图形
如图 51 所示，在 AutoCAD 2012 中绘出圆形内卡图形和机件平面图。
（a）圆形内卡图 （b）机件图 图 51 圆形内卡和机件平面图5.1 实验目的
本章通过圆形内卡平面图和机件单一视图的绘制，练习常用绘图工具的使用和编辑工具
的使用，学习绘制和编辑图形的基本方法，掌握在 AutoCAD 2012 中绘制图样的基本步骤，通
过对比方式，练习使用同一绘图工具以不同方式进行绘图。
（1）熟悉绘图功能面板中的工具及其不同绘图方式。
（2）掌握直线、射线、构造线、圆、圆弧等常用绘图工具的用法。
（3）熟悉偏移、复制、打断、修剪、删除等修改工具。
（4）熟悉正交、对象捕捉等绘图方式。
（5）熟悉倒圆角的方法。
（6）理解平面图形中辅助线的使用方法和技巧。
（7）进一步掌握图层、线型、颜色等的设置和修改方法。
5.2 实验要求
（1）按照图 51 中的尺寸要求，绘制圆形内卡和机件平面图。
（2）在绘制过程中，比较用不同的工具和方法绘制相同图形的优劣。
5.3 实验准备工作
（1）阅读教材相关章节内容。
（2）熟悉 AutoCAD 2012 绘图环境。
（3）复习直线、射线、构造线、圆、圆弧等绘图命令。
（4）复习偏移、复制、打断、修剪、删除等编辑命令。
（5）复习对象捕捉、正交等辅助功能。
（6）复习图层、线型、颜色等的设置和修改方法。
5.4 实验说明
（1）圆形内卡是机械器件中常用的零件，其平面图主要由圆弧和直线构成。圆弧的绘制
通常采用迂回的方法，先绘制圆，然后进行修剪。如果直接绘制圆弧，可能不好确定圆弧的起
点、终点等的位置。
（2）机件平面图主要由圆弧构成，绘制时大都不是直接绘制的，其中一部分是通过圆角
工具得到的。
（3）本章与第 3 章、第 4 章不同，第 3 章、第 4 章的例子比较简单，坐标位置也比较好
确定，可以直接绘制对象。而在实际绘图过程中，许多线条都不是直接绘制而来的，因为一些
点的位置很不好确定，计算起来比较麻烦，但是通过一些辅助线或者相对其他对象，就比较容
易确定。所以许多对象都是经过“加工”而来的。
5.5 实验指导
5.5.1 绘制圆形内卡图形
1．建立新图
（1）启动 AutoCAD 2012，自动创建一个名 Drawing1 的新文件。
（2）将图名 Drawing1 另存为“圆卡”
。从“文件”菜单选择“保存”命令，打开“图
形另存为”对话框，输入文件名并选择好路径后单击“保存”按钮即可，此时图中标题变
为“圆卡”
。
2．定义图层
为了更清楚地表达图形的线型、线宽，并且方便地控制某些对象的显示特性，需要定义
新的图层。
本例可以按照第 1 章中介绍的常用图层进行定义，
只是本例只使用其中的部分图层。
3．绘制内外轮廓圆
将粗实线图层设置为当前图层。
首先使用圆工具绘制圆形内卡外轮廓的圆。为了绘图方便，这里选择(0,0)点作为外圆的圆心。
启动 circle 命令，绘制过程如下：
命令: _circle指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 0,0（输入外圆圆心） 指定圆的半径或 [直径(D)]: 18（输入外圆半径）
绘制的结果如图 52（a）所示。
然后绘制内圆。内圆的圆心与外圆不重合，而是在 Y 方向相差1 个单位。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 0,1（输入内圆圆心） 指定圆的半径或 [直径(D)] <18.0000>: 15（输入内圆半径）绘制好的外圆和内圆如图 52（b）所示。
（a）外圆 （b）内圆 图 52 绘制内外轮廓圆4．绘制并复制射线
下面绘制圆形卡开口。因为直接绘制开口处的竖直线，坐标不好确定，所以先绘制一条
辅助线。绘制辅助线，可以使用直线工具，也可以使用射线命令，但最终都要进行修剪，这里
就使用射线命令。
打开正交模式和对象捕捉。
选择“绘图”菜单的“射线”命令，或者单击“绘图”功能面板中的“射线”按钮 ，系
统提示如下：
命令: _ray 指定起点: （捕捉内圆或外圆的任意圆心） 指定通过点: （向下移动鼠标，并单击） 指定通过点: （回车结束命令）绘制的射线如图 53（a）所示。
然后使用偏移命令，绘制两条通过开口的射线。
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 1（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择刚绘制的射线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在射线右侧单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（继续选择射线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在射线左侧单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车）复制的两条射线如图 53（b）所示。最后将通过(0,0)点的射线删除。
5．绘制并复制构造线
通过上面的操作，确定了圆形内卡开口竖直线的位置，下面确定开口处水平线的位置。
使用直线工具，
可以绘制一条有一定长度的直线。
或使用射线命令，
可以绘制一条有一个起点，
另一端无限长的直线。上面使用射线工具的方便之处就在于，只要确定了起点和方向（正交）
就可以了，
不需要关心其长度，
而使用直线工具，
则可能需要缩放图形以确定直线的另一端点。
（a）绘制射线 （b）使用偏移工具复制射线 图 53 绘制并偏移射线下面绘制的水平线使用了构造线，可以自己尝试使用直线或射线，看哪种方法更方便。
使用构造线工具，选择刚才复制的两条射线之一与外圆的交点即可。绘制过程如下：
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: （捕捉射线与外圆的交点） 指定通过点: （向左或向右移动鼠标并单击）（正交模式开） 指定通过点: （回车，结束命令）或者
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: H（输入 H，绘制水平构造线） 指定通过点: （捕捉射线与外圆的交点） 指定通过点: （回车，结束命令）绘制的水平构造线如图 54（a）所示。然后将构造线向上移动 8 个单位，方法如下：
命令: _move 选择对象: （选择构造线） 选择对象: （回车结束选择） 指定基点或[位移(D)] <位移>: （选择相切点作为基点） 指定第二个点或 <使用第一个点作为位移>: 8（输入位移）移动的结果如图 54（b）所示。
（a）绘制构造线 （b）移动构造线 图 54 绘制并移动构造线6．复制并旋转射线
下面确定圆形内卡开口处的两条斜线。如果直接使用直线工具绘制，很难确定坐标，这
里先复制，再进行旋转。
首先复制两条射线，方法如下：
命令: _copy 选择对象: （选择一条射线） 选择对象: （回车结束选择） 指定基点或 [位移(D)/模式(O)] <位移>: 指定第二个点或 <使用第一个点作为位移>: 5,0（输入位移得到右边的射线） 指定第二个点或 [退出(E)/放弃(U)] <退出>: 5,0（输入位移得到左边的射线） 指定第二个点或 [退出(E)/放弃(U)] <退出>: （回车结束复制）复制的两条射线如图 55（a）所示。
然后将刚刚复制的射线旋转，旋转右边射线的方法如下：
命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 选择对象: （选择刚复制的右边的射线） 选择对象: （回车结束选择） 指定基点: （捕捉射线与构造线的交点） 指定旋转角度，或 [复制(C)/参照(R)] <0>: 50（输入旋转角度）
然后旋转左边的射线。
命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 选择对象: （选择刚复制的右边的射线） 选择对象: （回车结束选择） 指定基点: （捕捉射线与构造线的交点） 指定旋转角度，或 [复制(C)/参照(R)] <0>: 50（输入旋转角度）
两条射线旋转后的效果如图 55（b）所示。
（a）复制射线 （b）旋转射线 图 55 复制并旋转射线7．修剪
在上面绘制的射线和构造线中，显然只需要其中的一部分，多余的部分要修剪掉。进行修剪
时，可以使用修剪工具，也可以使用打断或打断于点工具然后删除。下面使用修剪工具修剪。
命令: _trim 当前设置: 投影=UCS，边=无 选择剪切边...选择对象或 <全部选择>: （选择水平构造线） 选择对象: （回车） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （选择左边斜线在构造线上边的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （选择右边斜线在构造线上边的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （回车结束命令）
修剪的结果是剪掉了两条斜线在水平构造线以上的部分，如图 56（a）所示。
进行修剪时也可以使用打断命令或打断于点命令，将要修剪的线打断，然后删除不需要
的部分，不过在线条比较多时，这样操作起来会比较麻烦。
打断的步骤如下：
命令: _break 选择对象: （选择水平构造线） 指定第二个打断点或 [第一点(F)]: _f 指定第一个打断点:（捕捉构造线与左斜线的交点） 指定第二个打断点:（在线上适当的位置单击）然后使用删除命令删除打断点左边的部分，效果如图 56（b）所示。
继续使用修剪命令修剪掉其他不需要的线段，最后的结果如图 56（c）所示。
（a）修剪 （b）打断并删除 （c）最后修剪结果 图 56 修剪直线8．画圆
最后的步骤是绘制用于收缩圆形内卡的圆孔。
从图 51 分析，要绘制的圆与其左、上、
右三边距离相等都是 1，所以可以采用下面的方法。
首先使用圆工具绘制与左、上、右三边相切的圆，选择“绘图”菜单的“圆”→“相切、
相切、相切”命令。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _3p 指定圆上的第一个点: _tan 到（捕捉圆到左边斜线的切点） 指定圆上的第二个点: _tan 到（捕捉圆到上边水平线的切点） 指定圆上的第三个点: _tan 到（捕捉圆到右边竖直线的切点）结果绘制一个与三边相切的圆，如图 57（a）所示。
然后使用偏移命令将圆向内偏移一个单位，方法如下：
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 1（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择圆） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在圆内任意点单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车结束）
偏移的结果得到一个半径为 2 的圆，如图 57（b）所示，然后将大圆删除。
（a）绘制相切圆 （b）偏移得到小圆 图 57 绘制并偏移圆这里也可以直接绘制一个半径为 2 的圆，不过需要计算出圆的圆心，而使用偏移的方法
不需要计算出圆的圆心。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 4,13（输入圆心坐标） 指定圆的半径或 [直径(D)] <2.9326>: 2（输入半径）直接绘制的圆如图 58（a）所示。
最后使用镜像工具复制另一个圆，方法如下：
命令: _mirror 选择对象: 找到 1 个（选择圆） 选择对象: （回车结束选择） 指定镜像线的第一点: （捕捉外圆的圆心） 指定镜像线的第二点: （捕捉内圆的圆心） 要删除源对象吗？[是（Y）/否（N）] <N>: n（输入 n，保留源对象）镜像的结果，如图 58（b）所示。
（a）指定圆心半径绘制圆 （b）镜像复制圆 图 58 镜像得到最后结果利用修剪命令，将外圆下部两竖线之间的部分去掉，结果如图 51（a）所示。
5.5.2 绘制机件平面图
要绘制的机件平面图，见图 51（b）。从图中可以看出，这是一个看起来像完全对称的图
形，但是仔细观察并不完全对称，如果是完全对称的图形，可以绘制好其中的一半，另一半通
过镜像得到。
通过观察发现图形左右两半部分还是存在相同元素的，
可以通过复制等操作得到。
1．建立新图
（1）启动 AutoCAD，自动创建一个名为 Drawing1 的新文件。
（2）将图名 Drawing1 另存为“机件平面图”
。从“文件”菜单选择“保存”选项，打开
“图形另存为”对话框，输入文件名并选择好路径后单击“保存”按钮即可。
2．定义图层
为了更清楚地表达图形的线型、线宽，并且方便地管理图形对象，需要定义新的图层。
本例可以按照第 1 章中介绍的常用图层进行定义。
3．绘制辅助线
根据图 51（b）的尺寸，绘制 4 条辅助线。
将粗实线图层设置为当前图层。
绘制辅助线，可以使用直线和射线，但在本例中，使用构造线更方便。首先绘制通过(0,0)
点的水平构造线。
打开正交模式，选择“绘图”功能面板中的“构造线”工具。
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 0,0（输入坐标） 指定通过点: （向右移动鼠标并单击） 指定通过点: （向上移动鼠标并单击） 指定通过点: （回车结束）结果绘制两条通过(0,0)点的相互垂直的构造线，如图 59（a）所示。
然后使用偏移工具，复制两条竖直的构造线。
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 21（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择竖直构造线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在竖直构造线右侧单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车结束） 命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 25（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择竖直构造线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在竖直构造线左侧单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车结束）结果复制了两条竖直构造线，一条在右边距中间 21，另一条在左边距中间 25，如图 59
（b）所示。
4．绘制系列圆
首先绘制在图 510（b）中可见的两端的小圆。打开对象捕捉，设置粗实线图层为当
前图层。
（a）绘制辅助线 （b）偏移辅助线 图 59 绘制十字辅助线 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:（捕捉右边辅助线交点） 指定圆的半径或 [直径(D)]: 6（输入半径）
绘制的小圆如图 510（a）所示。然后使用偏移命令复制大圆。
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 6（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择刚绘制的圆） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在圆的外面单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车退出）偏移的结果得到一个与小圆同心的半径为 12 的圆，如图 510（b）所示。
（a）小圆 （b）偏移得到大圆 图 510 绘制并偏移圆在图形的左侧，也有两个与右侧一样大小的圆，这里通过复制右边的两个圆得到左边的
两个圆。虽然可以使用镜像工具，但是镜像的中心线不好确定。
命令: _copy 选择对象: （选择大圆） 选择对象: （选择小圆） 选择对象: （回车结束选择） 指定第二个点或 [阵列(A)] <使用第一个点作为位移>: （捕捉圆的圆心） 指定第二个点或 [阵列(A)] <使用第一个点作为位移>: （捕捉左边辅助线的交点）复制的结果如图 511 所示。这里左右圆的圆心都容易确定，所以选用复制命令比镜像或
者偏移工具都方便。
图 511 复制圆5．绘制系列圆弧
在图 51（b）中，有一系列圆弧，如果直接使用圆弧命令绘制，一些圆弧的相关坐标不
好确定，所以先绘制圆，通过修剪得到圆弧。
首先绘制 3 个圆心为(0,0)，半径分别为 43、53 和 60 的圆。步骤如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:（捕捉中间辅助线交点） 指定圆的半径或 [直径(D)] <20.0000>: 43（输入半径） 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:（捕捉中间辅助线交点） 指定圆的半径或 [直径(D)] <48.0000>: 53（输入半径） 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:（捕捉中间辅助线交点） 指定圆的半径或 [直径(D)] <53.0000>: 60（输入半径）然后绘制半径为 20 的圆，该圆圆心不在(0,0)点，而是稍微偏左，为(2,0)。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 2,0（输入圆心坐标） 指定圆的半径或 [直径(D)] <6.0000>: 20（输入半径）绘制的 3 个同心圆和另一个半径为 20 的圆如图 512 所示。
接下来绘制两条斜线以确定修剪的边界。
首先打开极轴追踪，并设置追踪角度的增量为 30°，如图 513 所示。
图 512 绘制系列圆 图 513 设置增量角然后绘制两条射线，选择“绘图”功能面板的“射线”命令。
命令: _ray 指定起点: （捕捉中间的辅助线交点） 指定通过点: （向右上方移动鼠标，当系统提示为 60°时单击） 指定通过点: （继续向左移动鼠标，当系统提示为 120°时单击） 指定通过点: （回车结束）绘制的结果如图 514 所示。
左边的斜线还需要向左水平移动 4 个单位。可以直接使用移动命令，也可以使用偏移命
令复制，然后删除源对象。这里使用移动命令。
图 514 绘制斜线 命令: _move 选择对象: （选择左边的射线） 选择对象: （回车结束选择） 指定基点或 [位移(D)] <位移>: （捕捉射线端点） 指定第二个点或 <使用第一个点作为位移>: 4,0（输入坐标）
移动结果如图 515（a）所示。
下面就可以开始修剪了。首先修剪外围的大圆。
命令: _trim 当前设置: 投影=UCS，边=无 选择剪切边... 选择对象或 <全部选择>:（选择左边的射线） 选择对象: （选择右边的射线） 选择对象: （回车结束选择） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （选择最大圆的下面的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （选择次大圆的下面的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （选择第三大圆的下面的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （回车结束修剪）修剪的结果如图 515（a）所示。
然后修剪半径为 20 的圆。
命令: _trim 当前设置: 投影=UCS，边=无 选择剪切边... 选择对象或 <全部选择>:（选择左边半径为 12 的圆） 选择对象: （选择左边半径为 12 的圆） 选择对象: （回车结束选择） 选择要修剪的对象， 或按住 Shift 键选择要延伸的对象， 或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/ 放弃(U)]: （单击半径为 20 的圆在左边圆内的部分） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除 (R)/放弃(U)]: （单击半径为 20 的圆在右边圆内的部分）选择要修剪的对象， 或按住 Shift 键选择要延伸的对象， 或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/ 放弃(U)]: （单击半径为 20 的圆上剩余的部分） 选择要修剪的对象， 或按住 Shift 键选择要延伸的对象， 或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/ 放弃(U)]: （回车结束修剪）
修剪的结果如图 515（b）所示。
（a）修剪外围圆 （b）修剪下部圆 图 515 修剪圆弧6．倒圆角
接下来的工作就是倒圆角，首先对上边的弧线与射线进行圆角处理，步骤如下：
命令: _fillet 当前设置: 模式 = 修剪，半径 = 10.0000 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r（选择半径） 指定圆角半径 <10.0000>: 5（输入半径） 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: （选择左边的射线） 选择第二个对象，或按住 Shift 键选择要应用角点的对象:（选择最上边的弧线）同样的方法对右边的射线与上弧线进行圆角处理，结果如图 516（a）所示。
然后对斜线与圆进行圆角处理，步骤如下：
命令: _fillet 当前设置: 模式 = 修剪，半径 = 5.0000 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r（选择半径） 指定圆角半径 <5.0000>: 8（输入半径） 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: （选择左边的斜线） 选择第二个对象，或按住 Shift 键选择要应用角点的对象:（选择左边的大圆）同样的方法对右边的斜线与大圆线进行圆角处理，结果如图 516（b）所示。
对下边的弧线与大圆也进行圆角处理，圆角的半径为 8，结果如图 516（c）所示。
（a） （b） （c） 图 516 圆角7．绘制内部弧线
首先打开极轴追踪，并设置追踪角度的增量为 15°。
设置细点划线图层为当前图层。
绘制两条射线。
命令: _ray 指定起点: （捕捉中间的辅助线交点） 指定通过点: （向右上方移动鼠标，当系统提示为 75°时单击） 指定通过点: （继续向左移动鼠标，当系统提示为 105°时单击） 指定通过点: （回车结束）绘制的结果如图 517（a）所示。
左边的斜线还需要向左水平移动 4 个单位。可以直接使用移动命令，也可以使用偏移命
令复制，然后删除源对象。
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.0000>: 4（输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择左边的斜射线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在其左侧单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（回车结束命令）偏移的结果如图 517（b）所示。然后将偏移的源对象删除。
（a）绘制斜辅助线 （b）偏移辅助线 图 517 绘制两条辅助线接下来通过偏移绘制辅助圆弧线。
命令: _offset 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.0000>: 5（输入偏移距离） 选择要偏移的对象， 或 [退出(E)/放弃(U)] <退出>: （选择未进行圆角处理的两条圆弧的上边的一条） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在源对象下边单击） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: （按 Esc 键结束）绘制的结果如图 518（a）所示。
然后将偏移得到的圆弧改变线型。选择该圆弧，在图层工具下拉列表中选择细点划线图
层，即将该线放置在该图层，该线也变为细点划线，结果如图 518（b）所示。
最后绘制两端半径为 5 的圆弧，可以直接绘制圆弧，也可以先绘制圆，然后通过修剪得
到圆弧。
（a）偏移圆弧 （b）改变线型 图 518 复制圆弧
