行政院國家科學委員會專題研究計畫 期中進度報告
口語語音辨認與韻律模式之研究(2/3)
計畫類別： 個別型計畫
計畫編號： NSC92-2213-E-009-046-
執行期間： 92 年 08 月 01 日至 93 年 07 月 31 日
執行單位： 國立交通大學電信工程學系
計畫主持人： 王逸如
計畫參與人員： 魯柏暄、蕭希群、陳振模、許君豪
報告類型： 精簡報告
處理方式： 本計畫可公開查詢
中 華 民 國 93 年 5 月 31 日
行政院國家科學委員會專題研究計畫成果報告
口語語音辨認與韻律模式之研究(2/3)
計畫編號：NSC92－2213－E－009－046
執行期限：92 年 8 月 1 日至 93 年 7 月 30 日
主持人：王逸如 國立交通大學電信工程系
計畫參與人員： 魯柏暄、蕭希群、陳振模、許君豪
一、 中文摘要
本三年計畫針對國語口語語音辨認及韻律模 式做探討，以其建立一套國語口語語音辨認系 統。第二年中首先整理國內現有之兩套口語語 料庫 PTSDN 及 MCDC，並利用閱讀語音 (TCC-300)所建立之 HMM 辨認模型去做口語 語音之切割，接著利用上述切割位置產生口語 語音 HMM 起始模型，進而建立基本口語語音 辨認器－其辨認模型除 411 音節還包含贅 音、非語音信號之語言現象及填充模型，接著 評估所建立國語口語語音辨認模型之效能及 觀察造成錯誤之原因，最後再加上常用音節連 並詞組之聲學模式及語言模式以改善系統辨 認率。關鍵詞：口語語音辨認、
贅音、非語音信號 之語言現象、音節連並Abstract
The speech recognizer of spontaneous Mandarin speech was established this year. Two Mandarin spontaneous databases – PTSDN and MCDC were used in the study. The speech data in both databases were first segmented by using the HMM model trained by read speech. Then, the 411 syllable, particles, paralinguistic phenomena and other non-411 syllable HMM models were trained according to the initial segmentation. And, the performance of the Mandarin spontaneous speech recognizers was evaluated and some error analyses were done. Finally, the language model and acoustic model of contraction syllable-pair was added to the recognizer in order to improve the performance of system.
Keywords: Spontaneous speech recognition, particle, paralinguistic phenomena, syllable contraction 二、 緣由與目的 口語語音辨認是現今國內外語音辨認研 究學者正積極進行研究中的一個課題。口語語 音存在ㄧ些現象是 reading speech 中沒有的， 如：(1)呼吸聲、笑聲等非語音信號之語言現 象(paralinguistic phenomena)，(2) 贅音(filled pause, particle)等問題，上述問題有些必須在 上層語言處理來解決，但就聲學辨認之觀點也 必須再深入研究，改進口語語音之聲學模式， 以提高國語口語語音之音節辨認率。 在國語口語語音中，有一些特性與歐美 拼音語言中之特性不太相似。所以不能完全仿 造歐美拼音語言之作法。除此，使用在語音辨 認中除了辨認其音節內容外，還含有許多其他 資訊，例如：語音信號中之韻律信息，尤其是 在口語語音中，這些信息將可以輔助音節辨 認、語言解碼(language decoding)。但這些 韻律信息是一些隱含的資訊，如何蒐取這些資 訊 將 音 訊(acoustic) 及 語 言 模 式 (language model, LM)緊密結合則是一個研究中的課 題。
三、 研究方法

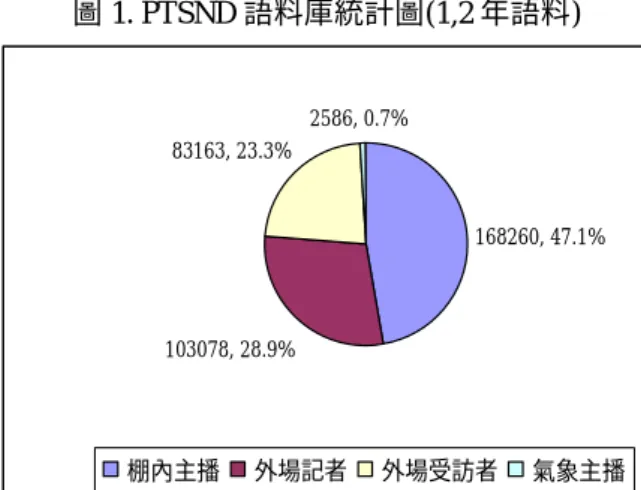

1. 國語口語語料庫之整理 國語口語語音語料目前在國內已可使用 有兩個口語語料庫，一為公共電視廣播新聞 (Public Television Service News Database, PTSND) [1]，它使用 LDC 的軟體 Transcriber 來做 transcription，transcription 資料是以 XML 格式標示，本計畫將第一年 40 小時與第二年 80 小時之語料加以整理，先將 transcription 文 字從 XML 格式之標示檔抽出及將音檔切割成 對應的 turn，並利用 TTS 系統中的 parser 將 BIG5 資料轉為標音。因為節目中有許多是音 樂、有背景音樂之語音信號、廣告等未做 transcription 之語料，將上述資料剔除後，僅 剩 20 小時的可用語料，其中語料又依語者分 為內場主播、氣象主播、外場記者與外場受訪者，其上述環境分類其資料分佈如圖一所示 (氣象主播之資料僅有小部分有 transcription 資 料 ) 。 此 口 語 語 料 庫 之 缺 點 是 多 為 獨 話 (monologue)且主播之語料佔了一半。 圖 1. PTSND 語料庫統計圖(1,2 年語料) 168260, 47.1% 103078, 28.9% 83163, 23.3% 2586, 0.7% 棚內主播 外場記者 外場受訪者 氣象主播 計畫中使用的另一個口語語料語料庫為中 研院曾淑娟博士也錄製一個『現代漢語對話語 料 庫 』 (Mandarin Conversational Dialogue Corpus 、 MCDC)[2] ， 其 內 容 共 有 8 段 對 話 (dialogue)已完成 transcription，其 transcription 資訊為奇特有檔案格式，在 transcription 資訊中 已有漢語拼音資訊，且在語料中 read speech 中 沒有的口語語音現象:如贅音(particle)，呼吸 聲 、 嘆 氣 聲 等 語 言 現 象 (paralinguistic phenomena) ， 甚 至 有 一 些 含 糊 不 清 的 語 音 (uncertain pronunciation)等口語語音中之現象較 PTSND 多，其分佈如圖二所示，其中 411 音節所 佔之比例僅 79%。但語料中之音節數較少，僅 14.7 萬字。MCDC 語料庫中之 transcription 中時 間資訊都以 sub-turn(一個 turn 為一組對話)給 定，所以我們亦將語音資料沏為 sub-turn。 圖 2. MCDC 語料庫統計圖 10386 7% 12199 8% 8324 6% 116657 79% monosyllable Particles
Paralinguistic phenomena Uncertain pronunciation
表一中則為 PTSDN 語料庫中各種語言現象 之分佈，可以發現口語語音中特有之現象如 particles 之 數 量 遠 少 MCDC 語 料 庫 ， 因 為 PTSDN 中資料量最多之主播部份還是較接近 read speech。 表 1. PTSND 語料庫語音種類統計表 Model
Mono-syllable breath Particle Inap _pron English MinNa n others 比例 (%) 93.56 2.17 1.11 0.52 0.12 0.08 0.05 2. 基本口語語音 HMM 辨認模型之建立 在計畫中 PTSDN 或 MCDC 語料均相取 樣頻率降至 16KHz，使用每秒 100 個音框， 辨認參數是 12 維 MFCC、12 維∆MFCC、12 維∆∆MFCC、∆ENG、∆∆ENG，共 38 維；並 對 每 一 語 句 做 CMN (cepstral mean normalization)移除部分語者效應。在 PTSDN 或 MCDC 語料庫中，取十分之九 turn/sub-turn 做訓練語料，其餘十分之一作為測試語料。每 個 turn/sub-turn 中所含之音節數多則上百個， 所以我們在辨認模型的訓練時若使用 uniform segmentation 來做起始模型，可能會有非常大 的誤差；將導致模型訓練時收斂至較差之結 果 。 所 以 在 計 畫 中 我 們 使 用 read speech (TCC-300 語料庫)所訓練的 411 音節 HMM 模 型來做已知字串之切割，對 read speech 中沒 有 相 對 辨 認 模 型 的 音 節 ； 如 ： particles 、 paralinguistic phenomena(呼吸聲、嘆氣聲、…) 等音，我們採取下面步驟解決： (1) 先以發音相近之 411 音節取代； (2) 對 呼 吸聲等出現次數高之 paralinguistic phenomena，且無適當 411 音節可以取代 者，以人工切割一部分來建初始模型； (3) 對部分出現次數少的音；如：外來語、含 糊不清的語音等先以所有非靜音之語料 建立一個 filler 模型來描述這些語音資 料；這個模式可以用來對應至我們無法建 立正確聲學辨認模型之所有語音信號及 非語音之口語現象， 如此我們可以將所有訓練語料，包含語句 中含有口語語料特有現象之語句，做已知字串 之切割(force alignment)。在獲得起始切音位置 後，我們特別檢驗我們所採用的 filler 模型之 切割位置是否正確，經檢查其切割位置確實可 以正確對應至我們無法建立正確辨認模型之 語音信號。 接著，我們使用 HTK [3]來做 HMM 語音 辨認器之訓練，所建立之 model 除 411 音節外 尚有 particles、 paralinguistic phenomena(呼吸 聲、嘆氣聲、…)及 filler model。PTSDN(僅使 用第一年語料)或 MCDC 語料所使用的模型數 如下表所示，其中各 HMM 模型每一狀態所使 用的 mixture 數及之訓練資料多寡決定。
411 syllable Particles Paralinguisti c phenomena Filler Hmm Model 的數量 100 RD- initial 40 final 19 1(breath) 1 State no. Initial:3 Final:5 3 3 3
mix. no. Max. 16 Max. 16 Max. 16 32
表 3. MCDC 語料庫使用之模型數 411 syllable Particles Paralinguisti c phenomena Uncertain pronunciatio n Hmm Model 的數量 100 RD- initial 40 final 40 13 76 State no. Initial:3 Final:5 3 3 3
mix. no. Max. 32 Max. 32 Max. 32 Max. 32
其中我們為出現次數足夠之含糊不清/發音錯 誤的語音(uncertain/inappropriate pronunciation) 不使用原字音而另外建立模型是為了不污染 原音節之模型且求得較佳之切割位置，出現次 數不足之音則使用 1 及 3 個 state 的 filler 模式。 首先我們看 PTSDN 之辨認率，如表 3 所 示。但 PTSDN 語料庫中之資料有內外場之 分；內場語音品質較佳且語者數目有限，如果 我們將內外場之辨認率分開統計，內場辨認率 已可達 67.7%，與 TCC-300 之辨認率已相近。 外場語料則語音品質較差，辨認率仍十分低。 表 3. PTSND(第一年語料)辨認結果 Outside Inside 內場 (outside) 外場 (outside) 字數 19367 16629 9369 4852 句數 220 219 109 57 Del 2.4% 2.6% 2.2% 4.0% Sub 35.7% 30.7% 26.0% 52.5% Ins 9.3% 8.0% 4.1% 19.4% 正確率 52.6% 58.7% 67.7% 24.2% 接著我們看 MCDC 之辨認率，如表 4 所 示。其辨認率明顯 PTSDN 語料低許多。初步 分析其原因：(1)MCDC 語料庫中口語語音現 象:如贅音(particle)，呼吸聲、嘆氣聲等語言現 象(paralinguistic phenomena)，含糊不清的語音 (uncertain pronunciation)等口語語音中之現象 較 PTSND 多，所以造成插入型錯誤之增加； (2) 在 MCDC 語料庫之標示中事實上提供了 『音節連並』(contraction)之標示，若統計音 節連並在語料庫中出現次數多達 20%，他們 會造成嚴重的刪除型及取代型錯誤。而『音節 連並』(contraction)又並非左右文相關辨認模 式能解決，因為它們的音素結構都已改變了。 表 4. MCDC 辨認結果 Consider all
acoustic models Consider 411 only 字數 17704 14396 Del 5.0% 6.0% Sub 40.5% 37.0% Ins 12.5% 13.0% 正確率 41.4% 41.35% 3. 口語語音辨認系統之改進及錯誤分析 對 PTSDN 語料庫因為其語者環境大略 可分為 3 類:主播、外場記者及受訪者，且加 上第二年語料後資料足夠建立不同環境之辨 認器，所以我們就建立 3 組辨認器以克服環境 差異因素。其辨認結果如表 5 所示。主播之辨 認 率 以 高 達 75% ， 因 為 它 僅 能 視 為 multi-speaker read speech 情況。受訪者則因較 接 近 口 語 語 料 且 音 質 較 差 所 以 辨 認 率 僅 41%，與 MCDC 語料之辨認率接近。 表 5. PTSND 語料庫使用之模型數(使用 1,2 年語料) 411 syllable Particles Paralinguisti c phenomena Filler Hmm Model 的數量 100 RD- initial*3 40 final*3 35 1(breath) 3 (English,Min Nan,others) State no. Initial:3 Final:5 3 3 3
mix. no. Max. 32 Max. 32 Max. 32 Max. 32
表 6. PTSDN 辨認結果(3 組辨認器) 資料分類 anchor reporter interviewee
字數 14694 9279 10377 字數/Turn 78.45 44.19 56.70 Del 3.3% 2.7% 7.4% Sub 21.5% 29.1% 46.7% Ins 0.8% 0.8% 4.4% 正確率 74.80% 67.28% 41.51% 接 著 我 們 再 加 上 語 言 模 式 (Language Model)，所使用的詞典(lexicon)是由光華雜誌 (所有文字資料庫可參考[4]之網頁)、語言學會 之平衡語料庫[4]中詞頻最高之 58954 個詞加 上補齊國語語音中之 411 音節未在詞典出現 者後構成。並由上述 3 個文字資料庫求得 3-gram 語言模式。加上 bigram 語言模式後之 音節辨認率如表 6 所示。 表 7. PTSDN 加語言模式後之辨認結果 Model Anchor Reporter Interviewee
字數 14694 9250 3430 句數 187 209 48 字數/sub-turn 78.58 44.26 71.46 Del 3.3% 2.7% 12.4% Sub 10.8% 15.2% 32.6% Ins 0.4% 0.5% 4.5% 正確率 85.50% 81.54% 50.47% 但上述語言模式中並未包含口語語料中
特有的贅音(particle)，呼吸聲、嘆氣聲等語言 現象，初步我們使用語言模式中 OOV 之 N-gram 來取代贅音(particle)，呼吸聲、嘆氣聲 等語言現象之 N-gram，若再加上 NTCIR[4]文 字庫則訓練語言模式之語料共七千多萬詞，初 步辨識結果受訪者之音節辨識率可再提升 10%；進一步結果仍在執行中。上述結果可發 現由文字資料所獲得之語言模式與口語語料 之語言模式還是有相當程度的差異。 在 MCDC 語料庫辨認器之效能探討方 面，首先我們檢視增加贅音(particle)，呼吸 聲、嘆氣聲等語言現象等 HMM 辨認模型做辨 認對辨認結果之影響。我們希望加入這些因學 辨認模式後能夠降低因為這些現象所造成之 音節插入型錯誤，但是也不希望將 411 音節辨 認為這些音。於是我們對訓練語料作了測試， 由表 7 可看出贅音與 411 音節中混淆最為嚴 重，事實上一個音節是否為贅音單由聲音信號 是無法判別的，這也引發另一個問題，如何訂 定口語語音音認效能之好壞。在表 7 中有兩項 資料並未列出，那就是插入及刪除型錯誤，口 語語音辨認中插入及刪除型錯誤明顯較 read speech 為高，其主要原因在前面已提過。在辨 認 結 果 中 由 於 paralinguistic phenomena, particle, uncertain 模型造成之插入及刪除型錯 誤可由表 7 算出分別為 3 及 5%，比起它們在 語料庫所佔之比例 21%低了許多，可以看出 將非 411 音節信號建立辨認模型之好處。 表 8. 加入非 411 音節模型後，411 音節與贅音、 語言現象等模型間相互錯誤(between-class)表 Para- linguistic Particle Uncertai n 411 總數 Para- linguistic 71.75% 3.15% 2.4% 7.6% 10542 Particle 3.2% 70.9% 2.25% 16.05% 8114 Uncertain 1.9% 2.8% 55.6% 32.8% 3857 411 1.4% 1.5% 2.15% 85.7% 116175 Correct rate 62.95% 65.35% 51.25% 60.6% 在 MCDC 語料庫辨認器之改善方面，首 先我們先檢視『音節連並』(contraction)現象 對口語語音辨識之影響。在 MCDC 語料庫中 語 言 學 家 們 已 標 示 了 發 生 『 音 節 連 並 』 (contraction)現象的地方；如果我們單就文字 資料來統計，出現前 100 名的連並詞組以佔所 有音節連並次數的三分之一，並且多為常見詞 及 function word，表 7 中列出 MCDC 12 萬字 中一些最常見之音節連並詞組。這些詞組在口 語語音中，其音素結構均已改變，在語音辨認 時絕對不是由音節模型連接或使用左右文相 關辨認模型可以解決的。在計畫中，我們首先 對這些常見音節連並詞組另外建立 word 模 型，而非使用音節模型連接。在我們建立 90 個常見音節連並詞組之 word 模型後，可將 MCDC 語料庫之音節辨認率可提高 7%。 表 9. MCDC 中常見音節連並詞組(最常見的 18 個) 詞組 出現次數 詞組 出現次數 就是 918 現在 367 我們 796 他們 365 然後 697 什麼 362 覺得 622 其實 347 因為 605 一個 332 沒有 448 這樣 327 可是 438 比較 312 所以 419 不是 305 對對 396 那邊 275 MCDC 語料庫加入語言模型之辨認則正 在 執 行 中 ， 含 糊 不 清 / 發 音 錯 誤 的 語 音 (uncertain/inappropriate pronunciation) 將 可 因 語言模型之加入而獲得改善。 4. 結論 本年度計畫中已整理國內現有之兩套口 語語料庫(包含更正了許多標記錯誤)，並建立 口語語音辨認器、評估其效能並作了初步錯誤 分析。但也發現有幾個有趣的課題，也將是下 一年度計畫的重點：(1) 口語語音之辨認單元 之選定；(2) 口語語音之語言模式，尤其是加 入贅音(particle)，呼吸聲、嘆氣聲等語言現象 後之語言模式；事實在我們還應在語言模式中 加入韻律(prosody)資訊，這都將是下一年度計 畫中欲探討的課題。
四、 計畫成果自評
在計畫書中所列舉之項目均已執行並獲 得初步結果，有些部分因需要較多的計算機時 間以獲得較精確之結果都在進行中。五、 參考文獻
[1] Hsin-Min Wang, Shi-Sian Cheng and Yong-Cheng Chen, “The SoVideo Mandarin Chinese News Retrieval System”, Int. Journal of Speech
Technology, Vol. 7, pp 189-202, 2004.
[2] 曾淑娟、劉怡芬，“現代漢語對話語料庫標注系統
說明” ，中央研究院中文詞知識庫小組，技術報 告 02-01。
[3] HTK (HMM Tool Kit) manual, Cambridge 答案
University Engineering Department, http://htk.eng .cam.ac.uk
[4] 中華民國計算語言學學會，http://rocling.iis.sinica. edu.tw/ROCLING/corpus98/index_cf.htm
