晶粒表面缺陷自動視覺檢測系統之設計與開發

國立交通大學

工業工程與管理學系碩士班

碩士論文

晶粒表面缺陷自動視覺檢測系統之設計與開發

Design and Development of an Automated Visual Inspection System for

Die Surface Defects

研究生：張元碩

指導教授：彭德保 博士

晶粒表面缺陷自動視覺檢測系統之設計與開發

Design and Development of an Automated Visual Inspection

System for Die Surface Defects

研 究 生：張元碩

Student: Yuan-Shuo Chang

指導教授：彭德保 博士 Advisor:

Dr.

Der-Baau

Perng

國立交通大學

工業工程與管理學系

碩 士 論 文

A Thesis

Submitted to Department of Industrial Engineering and Management

College of Management

National Chiao Tung University

in Partial Fulfillment of the Requirements

for the Degree of Master of Science

in

Industrial Engineering and Management

July 2009

Hsinchu, Taiwan, Republic of China

晶 粒 表 面 缺 陷 自 動 視 覺 檢 測 系 統 之 設 計 與 開 發

Design and Development of an Automated Visual Inspection System for Die Surface Defects 學生：張元碩 指導教授﹕彭德保 博士 國立交通大學工業工程與管理學系碩士班

摘要

半導體製造業對產品品質的要求相當嚴謹，因此在晶粒(Die)封裝前的晶粒 缺陷檢測是一個品管很重要的過程，傳統的晶粒表面缺陷檢測通常是目視檢測， 此方式需要花費大量的人力使用肉眼判斷，不同檢測人員對缺陷的判斷可能不一 致，且容易因視覺疲勞產生錯誤判斷或是判斷標準不一致的情形發生。 本論文擬針對晶粒表面需要檢驗的缺陷部分，包括：(1)微粒或污染、(2)面 積缺損、(3)變色與(4)護層不良等，利用機器視覺技術，提出了一個自動化的檢 測演算法。 本論文之研究目的在於發展一套以自動視覺檢測系統為基礎的晶粒表面缺 陷檢測系統，能檢測出晶粒表面中具有缺陷的晶粒。以提升檢測效率、減少成本， 並達成可進行全檢的三項目標。

Design and Development of an Automated Visual Inspection System for Die Surface Defects

Student：Yuan-Shuo Chang Advisor：Dr. Der-Baau Perng Department of Industrial Engineering and Management

National Chiao Tung University

ABSTACT

Product quality is an important factor in semiconductor manufacturing. Therefore, die defect inspection is an important quality control process before packaging. Conventionally, the inspection of die surface defects by human observation is labor intensive. It results in low efficiency and inaccuracy.

This research is to design and develop an automated visual inspection system for die surface defects by using the machine vision technology. The mainly focused inspection items of dice are particles, contaminations, pad missing, pad damage, discoloration, and passivation.

A prototype of the automated visual inspection system for die surface defect inspection will be implemented for inspection efficiency, cost down, and full-inspection.

誌謝

首先感謝我的指導教授 彭德保博士，這兩年來給予的指導、鼓勵，提供研 究所需的資源與指導，使得本論文得以順利進行與完成。感謝口試委員巫木誠教 授與許錫美教授，所惠賜之寶貴意見，使本論文能更臻完善與嚴謹。 感謝提供檢測影像的合作廠商，給予多方協助及提供專業、寶貴的知識與建 議，使得研究得以深入探討實務問題並順利進行。 感謝博士班思翰學長、彥仲學長、朝香學長，你們總是不吝惜傾囊相授，不 時提供專業的知識，不但使我的研究能有所突破，更令我成長了許多。感謝志凌 學長於課業與生活上的幫助與解惑，感謝俊甫學長、谷銘學長、建男學長、雋傑 學長於求學期間的幫忙。 感謝文政、威廷、竟堯、曉薇、貴祺同學，與你們共度了不少歡笑與淚水的 日子，我會珍惜這段共同奮鬥打拼、互相勉勵的時光，謝謝你們讓我進步與成長。 感謝實驗室學弟妹與大學直屬學弟妹的鼓勵與幫忙。 感謝法逵、昭宏、豪君、耿全、雨欣等同學，陪我分享生活中的酸甜苦樂， 兩年的研究所生涯因為你們，而充滿許多美好回憶，謝謝你們豐富了我的研究所 生活。 最後要感謝我最親愛的父母與家人，感謝你們無怨無悔的付出與栽培，總是 不斷的給予我許多的支持、鼓勵與照顧，使我在勇敢向前邁進，我的心中充滿無 限感激，謝謝你們。獻上這份畢業的成果與喜悅與你們分享。 元碩 謹致於

目錄

摘要... I  ABSTACT ... II  誌謝... III  目錄... IV  圖目錄... VI  表目錄... VII  第一章 緒論... 1  1.1 研究背景與動機 ... 1  1.2 研究範圍 ... 2  1.3 研究目的 ... 2  1.4 研究架構 ... 3  第二章 文獻探討... 4  2.1 現行晶粒檢測方法 ... 4  2.1.1 缺陷群集法(Defect Clustering) ... 4  2.1.2 規則法(Rule-based) ... 5  2.1.3 標準樣本法(Golden Template) ... 5  2.1.4 類神經網路法(Neural Network) ... 6  2.2 機器視覺系統架構 ... 7  2.2.1 機器視覺與電腦視覺... 7  2.2.2 機器視覺系統架構... 9  2.3 光源系統 ... 10  2.4 臨界值法 ... 11  2.5 區域成長 ... 13  2.6 幾何學轉換 ... 14  2.7 連通成分 ... 15  2.8 形態學處理 ... 16  2.9BLOB ANALYSIS ... 17  第三章 研究方法設計... 19  3.1 定義檢測區域 ... 19  3.1.1 檢測缺陷種類... 21  3.2 晶粒缺陷檢測演算法 ... 23

3.3 分割晶粒 ... 26  3.4 建立標準樣本影像 ... 29  3.5 分割元件 ... 31  3.6 檢測P+,P-區 ... 33  3.7 檢測底層區 ... 34  3.8 檢測方形銲墊區 ... 36  3.9 檢測圓形銲墊區 ... 37  第四章 實驗結果與分析... 38  4.1 系統設備 ... 38  4.2 實驗操作 ... 39  4.3 實驗結果 ... 41  4.4 結果分析 ... 42  第五章 結論與建議... 48  5.1 結論... 48  5.2 後續研究與建議... 49  參考文獻... 50

圖目錄

圖2.1：典型的視覺系統架構... 9  圖2.2：取像機台光源打光方式... 10  圖2.3：二值化前後影像之變化... 11  圖2.4：8 連通性的鏈碼... 17  圖3.1：檢測晶粒示意圖... 19  圖3.2：晶粒的元件示意圖... 20  圖3.3：晶粒缺陷檢測演算法流程圖... 23  圖3.4：分割晶粒流程圖... 26  圖3.5：起始點跳點意示圖... 27  圖3.6：建立標準樣本影像流程圖... 29  圖3.7：分割元件流程圖... 31  圖3.8：檢測 P+, P-區流程圖 ... 33  圖3.9：檢測底層區流程圖... 34  圖3.10：檢測方形焊墊區流程圖... 36  圖3.11：檢測圓形焊墊區流程圖 ... 37  圖4.1：不同型號晶粒所拍攝之影像... 39  圖4.2：不同型號晶粒其灰階影像之灰階直方圖... 39  圖4.3：誤判的晶粒影像... 42  圖4.4：漏判的晶粒影像... 43  圖4.5：漏判的晶粒影像... 44  圖4.6：漏判的晶粒影像... 45  圖4.7：漏判的晶粒影像... 45

表目錄

表2.1：機器視覺和電腦視覺的比較... 8  表2.2：仿射轉換的類型... 14  表3.1：晶粒缺陷種類、定義與影像... 21  表3.2：晶粒品質規格表... 22  表4.1：檢測統計結果... 41  表4.2：結果分析後的檢測統計結果... 47  表5.1：各項目檢測所需時間整理表... 48

第一章 緒論

1.1 研究背景與動機

半導體產業目前已是全球重要的產業之一，現今晶圓(Wafer)製造的技術已朝 向(1)晶粒(Die)上的元件大小趨向越來越小、(2)晶圓尺寸趨向越來越大，及(3)製 程技術趨向越來越複雜。因此在晶粒封裝前的晶粒缺陷檢測是一個很重要的過程， 傳統的晶粒表面缺陷檢測通常是人工目視檢測，由檢測人員透過電子顯微鏡，偵 測判斷晶粒表面上的缺陷區域和缺陷種類，此方式需要花費大量的人力成本，不 同檢測人員對缺陷的判斷可能不一致，且容易因視覺疲勞產生錯誤判斷或是判斷 標準不一致的情形發生[1]。 半導體製造業對產品品質的要求相當嚴謹，為了提高產品品質，在封裝前要 挑出不符合品質規格的晶粒，不符合品質規格的晶粒就不進行封裝。然而隨著晶 圓製程越來越複雜，晶粒上的元件大小也越來越小的趨勢下，傳統的目視檢測已 難以滿足現在的檢測需求，也很難達到客戶要求全數檢測的需求。 機器視覺(Machine Vision)由於可應用在工業檢測上，近年來的發展與應用越 來越快速與廣泛，運用機器視覺來檢測可以降低檢測成本、提高檢測速度與減少 錯誤判斷。 本論文針對晶粒表面缺陷，利用機器視覺技術希望能開發出快速、穩健、精 準的自動視覺檢測系統來進行晶粒表面缺陷檢測。

1.2 研究範圍

目前半導體製造流程中，在封裝之前有設置檢測流程以確保晶圓上晶粒品質 的必要。本論文所探討的是每片晶圓中，其未切割前的晶粒其表面所發生的缺陷， 檢測影像是使用半導體製造廠商的取像機台，在無塵室中所拍攝的影像，做離線 檢測，檢測項目可概略分為： （1） 微粒或污染； （2） 面積缺損； （3） 變色； （4） 護層不良。

1.3 研究目的

本論文之目的，在針對半導體製程中，每片晶圓中之晶粒，發展一套自動視 覺檢測系統，以輔助生產線上之人工檢測，提高產品品質。主要目的如下： （1） 利用機器視覺與影像處理的方法，針對晶粒表面的缺陷，發展適當的演算 法找出晶粒表面的缺陷； （2） 發展自動化連續檢測系統； （3） 正確找出晶粒表面可能發生之各類缺陷與位置； （4） 藉由缺陷之自動分類方法，判斷良品或不良品。

1.4 研究架構

本論文著重於實務性檢測系統的應用整合，配合晶圓製造廠商的生產流程， 完成整體檢測系統。 整體檢測系統架構的三大元素–硬體、軟體及演算法，如下說明： （1） 硬體：配合生產線流程，以快速、穩健、精準為目標； （2） 軟體：標準樣本訓練與檢測； （3） 演算法：具彈性、簡單易操作、檢測快速及判斷準確為目標。 本論文章節安排如下： 第一章，簡介本論文的內容與性質； 第二章，探討與本論文領域相關之文獻及相關之影像處理方法； 第三章，探討系統架構與檢測演算法； 第四章，測試本論文所提出之系統架構與檢測演算法的可行性； 第五章，結論與後續研究方向。

第二章 文獻探討

本論文藉由機器視覺之技術，針對每片晶圓中的晶粒進行缺陷檢測。因此本 章將探討現行晶粒檢測方法及相關文獻、機器視覺系統架構、影像處理方法。

2.1 現行晶粒檢測方法

現行晶粒檢測的方法主要分為：缺陷群集(Defect Clustering)與視覺檢測 (Vision Inspection)等方法，而視覺檢測又可分為：規則法(Rule-based)、標準樣本 法(Golden Template)、類神經網路法(Neural Network)。以上四種方法的文獻探討 與介紹如下：

2.1.1 缺陷群集法(Defect Clustering)

由於晶圓面積不斷增大，晶圓上缺陷呈現群聚(Clustering)的現象愈來愈明顯。 此方法找出晶圓影像(Wafer Map)中具有缺陷的晶粒分佈狀況(Clustering Pattern)， 分析目前的製程狀態是否穩定。當缺陷呈群聚的特徵時，利用觀察缺陷分佈的情 形(Spatial Pattern)，由其分佈的範圍、形狀找出引起此群聚分佈的製程原因。有 些研究會利用抽檢後缺陷晶粒的分佈狀況，找出晶圓中有缺陷或可疑的晶粒區 域。

相關的研究有Albin and Friedman[2]不使用一般常見的 Poisson 分配當假設 來表示缺陷的分佈，提出一種分配模型來表示缺陷的群聚情況，並設計允收抽樣

Patterns)的情形，來診斷分析製程異常發生的原因。Tong et al. [5]發展一個無需 統計假設的新群聚指標，該指標應用多變量的轉軸方法，描述缺陷晶粒在晶圓上 的相對位置，反應出缺陷點群聚的嚴重程度。 2.1.2 規則法(Rule-based) 此方法又稱為知識庫法(Knowledge Database)，此方法使用特徵擷取，找出 晶粒上元件的幾何、紋理特徵，存入知識庫中，再進行特徵比對，由於電路設計 等技術多樣及複雜，此方法需收集大量樣本測試，判斷方法是否能有效的檢測出 缺陷，且不同的晶粒影像的幾何特徵和外觀，即建立不同的規則，如何找出並建 立有效特徵判斷準則也是一個問題。此方法的優點是沒有位置對準及校正的問題。 而檢測時缺陷的定義通常是由專家或製程工程師定義。相關的研究有 Mital and

Teoh[6]與 Tobin et al.[7]等研究。然而，Zhang et al.[8]認為此作法不太能用在實務 檢測上。

2.1.3 標準樣本法(Golden Template)

此方法又稱為Image-to-image Reference。使用標準樣本(Golden Template)當 標準樣本影像，再和檢測的晶粒影像相比較，找出差異之處，把差異顯著的區域 視為缺陷可能發生的區域，再做進一步判斷。但由於標準樣本法通常是像素對像 素(Pixel -by-pixel)相減比較差異，在進行比較前，要避免檢測的晶粒影像與標準 樣本影像含有對準(Alignment)、校正不準確的問題發生。對於電路設計等技術多 樣、複雜或無法列舉缺陷種類、可能發生的缺陷情形時，此方法對找出缺陷或異 常有效，且此方法在實務上較可行且運算處理快。相關的研究有 Chou et al.[9] 先使用標準樣本法做缺陷偵測且判斷缺陷的範圍、形狀與位置，再利用規則法做 缺陷分類；Zhang et al.[8]利用標準樣本法，與系統中所記錄各元件的位置，找出 在晶粒切割後，缺陷所出現的位置與缺陷種類、Xie and Guan[10]與 Guan et al.[11]

等研究，也提出相關研究。

2.1.4 類神經網路法(Neural Network)

利用類神經網路在晶粒缺陷檢測上，透過學習和適應找出具有缺陷的晶粒， 但類神經網路模型的建立與參數的選擇需要試誤法(Trial and Error)，不同晶粒影 像的幾何特徵和外觀，要建立不同的特徵選取，當訓練的輸入變數需要大量的訓 練樣本，樣本的選取要有代表性。 類神經網路分為監督式與非監督式的類神經網路。監督式的類神經網路，其 學習樣本的選取會影響類神經網路的效能，需要大量好的與缺陷樣本來訓練，且 晶粒元件的區域與邊界都必須知道，以進行學習訓練。相關的研究有Su et al.[12] 與Chang et al.[13]等研究。非監督式的類神經網路，由於沒有標準樣本，可能會 造成分類錯誤、漏判，正確率不高，因為缺陷種類無法精準描述，會有缺陷分類 錯誤的情形。相關的研究有Chang et al.[14]等研究。

2.2 機器視覺系統架構

2.2.1 機器視覺與電腦視覺

機器視覺(Machine Vision)和電腦視覺(Computer Vision)經常被視為同義字來 使用，但機器視覺在本質上是和電腦視覺及其它相關學科有所不同，機器視覺應 該被視為一門獨立且偏重實務應用上的學科[15]。

Batchelor and Charlier[15]認為機器視覺需要許多領域的相關背景知識，像是 機台架設、光學知識、照明打光技巧與鏡頭等。自動視覺檢測(Automated Visual Inspection, AVI)，機器人視覺(Robot Vision)等應被視為是機器視覺的領域下的研 究。

而自動化光學檢測是近年常被提到的語彙(Nomenclature)，自動化光學檢測 (Automatic Optical Inspection, AOI)包含了機械、電機、光學和資訊科技的整合。 基本的自動化光學檢測的架構包含了下列的子系統(1)精準的移動控制平台 (Motion Controlled XY-stage)、(2)光學機械系統(Optical-mechanical System)、(3) 影像擷取與處理系統及(4)影像分析與檢測系統[16]。根據 Batchelor and Charlier [15]所提到的觀點，自動化光學檢測應該被歸類為機器視覺的領域。

而電腦視覺這個領域的終極目標就是讓電腦模擬人類的視覺，包括經由視覺 輸入來學習與推論並採取行動，此領域本身是以模仿人類智慧為目標，屬於人工 智慧的分支[17]。關於影像處理(Digital Image Processing)和其他相關的領域，例 如 與 電 腦 視 覺 的 分 野 ， 在 眾 多 作 者 之 間 並 沒 有 一 致 的 共 識 。Batchelor and Charlier[15]則認為數位影像處理是電腦視覺領域的一個必要成分。

關於機器視覺和電腦視覺的比較，Batchelor and Charlier[15]針對其相異之處 整理了如下表： 表2.1：機器視覺和電腦視覺的比較[15] 特點 機器視覺 電腦視覺 學術/實務用途 實務 學術 成本 重要 次要考慮因素 評估系統的重要條件 (1)容易操作使用 (2)有成本效益的 (3)系統可靠與穩健 效能(Performance) 學科性質 系統工程，實務 電腦科學，理論 接受的結果 滿意的處理結果 追求最佳效能(Optimal) 處理速度 (1)能 有 效 和 使 用 者 互 動 (2)及時反應 次要考慮因素 使用者介面 重要 可接受較差的介面

2.2.2 機器視覺系統架構

一個典型的機器視覺系統可概分為五大部分[1]，如圖 2.1 所示： （1） 光源系統(Illumination)；

（2） 鏡頭(Camera)；

（3） 影像擷取裝置(Image Processing Hardware)；

（4） 主電腦與影像處理(Main Processor or Computer with Image Processing Software)；

（5） 移動控制系統(Manufacturing Process Control Systems)。

圖2.1：典型的視覺系統架構[1]

本論文以此為基礎環境，發展具實務性之自動視覺檢測系統，將於後續章節， 逐一介紹。

2.3 光源系統

光源系統的目的是利用適當光源照明突顯檢測物的特徵，提高影像的對比及 增加影像細節，將重要的部分強調出來，將不需要的部分移除或使之模糊。光源 系統若設計的好，便能減少對取得之影像的後續影像處理步驟，降低後續檢測演 算法的複雜度，光源系統的設計是取得良好影像的重要因素[15]。 本論文檢測對象為晶圓中的晶粒表面缺陷，由於前照式的光源照明方式是強 調檢測物的表面特徵，因此半導體製造廠商的取像機台，其光源的打光方式如圖 2.2 所示，為一使用前照式環形光源的照明系統。 圖2.2：取像機台光源打光方式

2.4 臨界值法

臨界值法因為其直覺上的特性與實現上的簡便性，臨界值法成為影像分割中 重要的方法之一。臨界值法的研究有許多不同的方法，常見的有單一臨界值法與 多臨界值法(Multi-thresholding)[18]等。 由於單一臨界值法有簡單又運算快速的優點，本論文使用單一臨界值法。使 用單一臨界值可以完成影像二值化的動作，其目的主要是將物體與背景進行分割。 假設一幅影像f(x, y)是由明亮物體在陰暗的背景上所組成如圖 2.3(a)所示。 從背景中抽取出物體的一個方式，是分析其灰階直方圖(Histogram)如圖 2.3(b) 所示，選取將這些群組分開的一個臨界值T（又可稱為閥值），對於 f(x, y) T 的

任一點f(x, y)都稱為物體點(Object Point)；否則點就稱為背景點(Background Point)。

即取臨界值後的影像 , 定義為 , 1, , 0, , (2-1) 標示為1 的像素對應為物體，而標示為 0 的像素對應為背景。二值化後之影 像如圖2.3(c)所示。 (a)原始影像 (b)原始影像灰階直方圖 (c)以 T=128 的二值化影像 圖2.3：二值化前後影像之變化

當T 是一個常數時，這個方法稱為整體臨界值法(Global Thresholding)；允許 臨界值改變的方法稱為區域臨界值法(Local Thresholding)[17, 18]。 本論文所使用的是單一臨界值下的整體臨界值方法，使用到的方法有 Otsu 法及P-tile 法。Otsu 法[19]是自動二值化的方法，利用分析影像中灰階值的分佈 自動產生一個臨界值，使得影像中組間灰階值變異數最大，組內灰階值變異數最 小。自動分割目標物體產生前景與背景。P-tile 法[20]是已知明亮物體佔影像面 積的p%，選取一個臨界值使得在此臨界值下的背景面積佔影像的 (100-p)%，利 用此臨界值分割出影像的前景和背景。

2.5 區域成長

區域成長(Region Growing)是像素或子區域根據預先定義的準則而聚合生長 成更大區域的過程。 基本的方法是從一個種子點(Seed Point)集合出發，把與每個種子點有相同性 質(比如特定灰階範圍或色彩)的鄰近像素添加進來進行區域成長。選擇一組或更 多組起始點通常可根據問題的特性。使用區域成長要明確陳述終止規則，當再也 沒有任何像素能滿足被包括到某一區域的準則時，區域成長就應該停止。 當影像是單色時，區域分析必須由以灰階和空間性質為基礎的一組描述子來 執行。增強區域成長演算法之能力的額外準則，可利用面積大小的概念、候選像 素與目前已成長像素之間的相似性（諸如候選像素的灰階值與成長區域之平均灰 階值的比較）以及成長中區域的形狀，而這一類描述子的使用，是基於所預期結 果的模型其可知的特性。

2.6 幾何學轉換

幾何學轉換修改在影像中像素之間的空間關係，經常用於執行影像定位 (Image Registration)，將相同景物的兩個影像對準使它們可以被合併或是比較。 假設定義在(w, z)座標系統上的影像 f 受到幾何轉換 T 變形失真而產生定義在(x, y) 座標系統上的影像g，則此轉換可表示成： (x, y)=T{(w, z)} (2-2) 幾何學轉換最常用的形式是仿射轉換(Affine Transform)，仿射轉換能夠以矩 陣形式表示成： 1 1 T 1 0 0 1 (2-3) 此轉換能夠依對T 的元素所選取的值，來對影像做大小調整、旋轉、平移[17]。 本論文會使用到大小調整、旋轉來做影像空間上的幾何學轉換，使用到的仿射矩 陣整理如下表： 表2.2：仿射轉換的類型[17] 類型 仿射矩陣 T 座標方程式 依比例改變大小 0 0 0 0 0 0 1   旋轉 cos θ sin θ 0 sin θ cos θ 0

2.7 連通成分

連通成分(Connected Component)是對任何的前景像素，滿足像素間相鄰且具 備相同條件或屬性的像素 (例如灰階值相同)所形成的像素集合[17]。如果只有一 個連通成分稱為連通集合(Component Set)。若 R 為影像中像素的子集且 R 是一個 連通集合，則稱R 是影像的區域(Region)(亦稱為 Blob)[21]。

2.8 形態學處理

可使用形態學(Morphology)運算對影像中的連通成分進行形態學處理，形態 學運算可分為：膨脹(Dilation)、侵蝕(Erosion)、斷開(Opening)與閉合(Closing)等， 分述如下，其中f(x, y)代表輸入的灰階影像，b(s, t)為形態學處理的結構元素， 和 分別為f 與 b 的定義域。 f D b D 膨脹是使影像中目標物膨脹的影像處理方法[17]，定義如下： (2-4) ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ _{− − + − − ∈ ∈} = ⊕b s t f s xt y b x y s x t y D_f x y D_b f )( , ) max ( , ) ( , )|( ),( ) ; ( , ) ( 侵蝕是使影像中目標物縮小的影像處理方法[17]，定義如下： f ( Θ (2-5) ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ _{+ + − + + ∈ ∈} = f s x t y b x y s x t y D_f x y D_b t s b)( , ) min ( , ) ( , )|( ),( ) ; ( , ) 斷開先對影像做侵蝕運算，再做影像之膨脹運算，其功用為去除影像中的小 雜訊、打斷窄的細頸、消除銳峰等[17]。其定義為： f b f _o =( Θb)⊕b _(2-6) 閉合先對影像做膨脹運算，再對影像做侵蝕運算，其功用為在於可以將一些 斷線連接起來、填補影像中之小洞、融化裂口與平滑輪廓[17]。其定義為： ) ♁ (f b b f • = _{Θ (2-7)} b

2.9 Blob Analysis

所謂 blob 為影像中像素的子集且是一個連通集合，即是一張影像中相同區 域的像素點。Blob 分析乃是指針對這些在影像中的 blob 進行特徵萃取，特徵可 包括區塊個數、周長、維度與位置等。下列是Blob 分析常用的幾個基本步驟[21]： （1） 盡可能去除影像中的雜訊，取得最佳影像。 （2） 進行影像分割，讓背景與 blobs、及 blobs 之間清楚分離。通常利用二值化 方法將背景之灰階值設為0，而將 blob 之灰階值設為 1。 （3） 配合形態學方法，加強待分析 blob 形狀的完整性。 （4） 設定條件(面積或長寬比)將影像的雜訊去除或進行 blob 的分離作業。 （5） 計算指定的特徵並分析結果。 本論文使用到的blob 特徵如下： （1） 邊界(Boundary)是一個或更多的鄰接點不在區域中的像素集合，邊界的長 度又稱為周長。沿著輪廓計算像素的個數可以到得足夠近似的長度。若以 一個具有規定長度和方向的8 連通性的鏈碼(如圖 2.4 所示)曲線來表示一個 邊界，水平和垂直方向的個數加上√2倍的對角線方向的個數，得到精確的 長度。 圖2.4：8 連通性的鏈碼

（2） 邊 界 的 直 徑 (Diameter) 為 邊 界 上 兩 個 最 遠 的 點 之 間 的 歐 幾 里 德 距 離 (Euclidean distance) ，其定義如下：

Diam=max_, , (2-8)

其中D 是使用歐幾里德距離當測度， , 是邊界上的兩個點，Diam 為直

徑長度。而直徑又稱為邊界的主軸(Major Axis)，邊界的副軸(Minor Axis) 定義為和主軸垂直的線。 （3） 方向(Orientation)為主軸和 x 軸座標的角度。 （4） 基本矩形(Basic Rectangle)定義為一個能完全包圍住邊界的矩形，主軸和副 軸的長度是使得經過邊界與兩個軸的四個交會點的一個矩形，此矩形能完 全包圍住邊界。 （5） 邊界盒(Bounding Box)為基本矩形的特例，其主軸和副軸對準座標軸(與座 標軸平行)。 （6） 面積(Area)定義為包含在 blob 的邊界內的像素個數。 （7） 質心(Centroid)定義為 blob 的幾何座標中心點。

第三章 研究方法設計

本論文將發展一套適用於晶粒表面缺陷之檢測系統，本章將對晶粒缺陷檢測 演算法與實行細節進行說明。

3.1 定義檢測區域

檢測影像為彩色影像，是使用半導體製造廠商的取像機台，在無塵室中所拍 攝的影像，如圖3.1 所示，由於此張影像中含有多顆晶粒，因此要先定義出所要 檢測的區域。本論文定義檢測區域為：「位於檢測影像中心的晶粒。」，如圖3.1 的灰色區域所示，因此在訓練標準樣本影像或是檢測缺陷前，必須先分割影像， 將位於檢測影像中心的晶粒分割出來，視為檢測晶粒(即定義的檢測區域)，再對 分割晶粒後欲檢測的晶粒影像，進行後續的處理。 圖3.1：檢測晶粒示意圖

分割檢測晶粒後，再依特定目標區域(Region Of Interest, ROI)的概念，對晶 粒上所要檢測的元件進行分割，分割出元件所在的區域。晶粒的元件如圖3.2 所 示。元件有分為：P+, P-區(中文翻譯為離子植入區)、方形焊墊區、圓形焊墊區， 而非上述的區域為底層區。各元件的功能介紹如下： z P+, P-區：讓離子植入的區域，將離子以電場加速，使高能量離子植入於晶 粒當中的區域，產生顯影光阻圖案(Pattern)，P+及 P-區主要是離子滲雜濃度 不同，P+離子滲雜濃度較重，P-離子滲雜濃度較輕。 z 方形銲墊區：為護層製造完成後，利用微影技術做為封裝時之焊墊(Pad)打 開的區域，方形銲墊在一般的測試後，主要用來打線，連結印刷電路板 (Printed Circuit Board, PCB)，作為封裝使用，為訊號傳導的介面。

z 圓形焊墊區：製程技術和方形銲墊區相同，但在產品(晶粒)的使用上，本身 沒有功用，僅供(晶圓代工廠的客戶)作特殊測試使用。 z 底層區：為薄膜保護的護層，為了保護元件避免化學反應、水氣、腐蝕、 污染等傷害，為元件製程最後沉積的一層保護層(介電層)，可避免封裝過程 可能造成的傷害。 方形焊墊區 P+, P-區 底層區

3.1.1 檢測缺陷種類 本論文選擇晶粒中最常出現的缺陷種類作為檢測項目，分別為微粒或污染、 面積缺損、變色與護層不良，上述缺陷種類之定義與影像整理於表3.1，而表 3.2 描述晶粒的品質規格，只要有違反任何品質規格，檢測晶粒就判斷為不良品。 表3.1：晶粒缺陷種類、定義與影像 缺陷種類 定義 缺陷影像 1 缺陷影像 2 微粒或污染 微粒或污染於晶粒中 任何一處 面積缺損 銲墊表面有發生銲墊 遺漏或銲墊缺損 變色 銲墊上產生鋁化物或 是異物殘留；底層區 其護層顏色不均勻 護層不良 護層破洞造成護層下 層露出

表3.2：晶粒品質規格表 缺陷種類 檢測區域 微粒或污染 面積缺損 變色 護層不良 P+, P-區 主軸長度小於5μm 沒有護層破洞 底層區 (1) 主軸長度小於 150μm (2) 若主軸長度在 50μm ~149μm 間，其副軸長 度要小於20μm 變色面積佔晶粒面 積的α1%以內 (α1=0.5) 沒有護層破洞 方形銲墊區 (1) 主軸長度小於 150μm (2) 若主軸長度在 50μm ~149 μm 間，其副軸 長度要小於20μm 面積缺損在 α2%以內 (α2=10) 鋁化物或是異物殘 留面積在α2%以 內(α2=10) 沒有護層破洞 圓形銲墊區 (1) 主軸長度小於 150μm (2) 若主軸長度在 50μm ~149μm 間，其副軸長 度要小於20μm 面積缺損在 α3%以內 (α3=25) 鋁化物或是異物殘 留面積在α3%以 內(α3=25) 沒有護層破洞 (灰色部分表製程中無此缺陷或不檢測此缺陷) 根據晶粒品質規格，檢測結果可分成三類： (1) 優良品：檢測晶粒無任何缺陷； (2) 規格良品：檢測晶粒雖有缺陷，但其缺陷仍在品質規格範圍內，歸類為規

3.2 晶粒缺陷檢測演算法

本論文檢測方法以標準樣本法為主，針對特別要檢測的特徵以判斷條件為輔，

做為檢測缺陷的條件，流程圖如圖3.3 所示。

對晶粒缺陷檢測演算法流程圖中，各處理(Process)、程序(Subroutine)與準備 (Preparation)步驟說明如下： z 灰階化：將讀取的彩色檢測影像轉換成灰階值介於 0 到 255 的灰階檢測影 像。 z 分割晶粒：將晶粒從檢測影像中分割出來，得到晶粒影像，詳細內容見 3.3 節說明。 z 建立標準樣本影像：見 3.4 節說明。 z 設定檢測與分割元件的參數：設定檢測時所使用的相關參數和閥值，與利用 標準樣本影像做分割元件時，形態學處理所使用的參數。所需設定的參數如 下： „ α1：底層區變色面積不得超過晶粒面積的比例。 „ α2：方形銲墊區其面積缺損、鋁化物或異物殘留，不得超過方形銲墊 區面積的比例。 „ α3：圓形銲墊區其面積缺損、鋁化物或異物殘留，不得超過圓形銲墊 區面積的比例。 „ PixelSize：影像中一個像素值實際上所對應的大小，即一個像素值大小 為多少μm。 „ Ero1：分割元件時內縮 P+, P-區的參數。 „ Ero2：分割元件時內縮底層區的參數。 „ Ero3：分割元件時內縮方形銲墊區與圓形銲墊區的參數。 „ Th1：對差值影像二值化的臨界值，把差值影像中灰階值低於 Th1 的過 暗區域視為缺陷可能發生區域。

z 萃取標準樣本影像特徴：從建立好的標準樣本影像中萃取出特徵值(區域的 面積)，做為檢測方形焊墊區與圓形焊墊區檢測的判斷條件之一。 z 縮放檢測晶粒影像大小：缺陷檢測使用和標準樣本影像相減的標準樣本法， 為了要做後續影像檢測，需先對欲檢測的晶粒影像進行校正，使欲檢測的晶 粒影像縮放成和標準樣本影像一致的大小。 z 檢測 P+, P-區：見 3.6 節說明。 z 檢測底層區：見 3.7 節說明。 z 檢測方形焊墊區：見 3.8 節說明。

z

檢測圓形焊墊區：見3.9 節說明。

3.3 分割晶粒

分割晶粒使用區域成長法，把和種子點灰階值相近的像素加進來進行區域成 長，使用區域成長的目的，是為了分割定義的檢測區域，而區域成長後的區域範 圍，即是檢測晶粒所在的範圍。完成分割晶粒後，可得到晶粒影像。本論文使用

對分割晶粒流程圖主要處理步驟說明如下： z 由影像中心點開始區域成長：作法是由灰階檢測影像中心點當作起始點，開 始進行區域成長。而後記錄灰階檢測影像中心點，當作候選區域的起始點， 並將區域成長後的結果，記錄為候選區域。 z 變更起始點位置進行區域成長：由灰階檢測影像中心點往上下左右方向，依 影像的某一長寬比例跳動間隔，當作起始點進行區域成長。以跳動間隔為影 像的三分之一寬，從中心點往水平方向左右跳動；以跳動間隔為影像的三分 之一高，從中心點往垂直方向上下跳動為例，跳點順序如圖3.5 所示；中心 圓點代表最初的起始點，方點代表所有變更的起始點位置。 圖3.5：起始點跳點意示圖 z 判斷是否符合候選區域條件：使用區域成長，其目的是找出檢測影像中要檢 測的晶粒。區域成長後的區域要符合晶粒特徵，又檢測晶粒在影像中的形狀 為一方正的正方形，區域成長後的區域是否取代舊有的候選區域，成為新的 候選區域，其判斷的條件如下： (1) 區域不能為空集合； (2) 區域的面積要大於現有的候選區域的面積；

z 分析候選區域傾斜角度：使用blob analysis的基本矩形，來分析候選區域的 傾斜角度。 z 校正影像：使用仿射轉換做幾合學的旋轉轉換，若影像傾斜θ度則旋轉-θ 度將影像校正。 z 使用邊界盒框出區域成長後之區域：使用區域成長的目的，是為了找出定義 的檢測區域，而最後選出的候選區域範圍即是檢測晶粒的範圍。使用邊界盒 框選最後的候選區域，即可將晶粒從檢測影像中分割出來，得到晶粒影像。

3.4 建立標準樣本影像

標準樣本影像為完美無缺陷的彩色晶粒影像，由大小縮放後的彩色晶粒影像， 經由影像平均的方法，取其像素平均值所建立而成。 圖3.6：建立標準樣本影像流程圖 對建立標準樣本影像流程圖主要處理與程序步驟說明如下： z 選取彩色檢測影像：由品質專家或製程工程師選取檢測影像，被選取的檢測 影像要符合其檢測晶粒是完美，沒有任何缺陷的檢測影像，至少選取三張以

上的檢測影像，當作是建立標準樣本影像的訓練影像。 z 分割晶粒：經此程序後，會得到分割後的彩色晶粒影像，詳細內容見 3.3 節 說明。 z 縮放彩色晶粒影像大小：建立標準樣本影像時，需先對分割後的彩色晶粒影 像進行校正(對準)，本步驟將分割後的彩色晶粒影像縮放成一致的大小。 z 取影像平均：影像平均是為了減少影像中的雜訊，將所有經過大小縮放後的 彩色晶粒影像，取其像素值的平均，透過影像平均來減少影像中的雜訊，建 立一張完美無缺陷的彩色標準樣本影像。

3.5 分割元件

對晶粒上所要檢測的元件進行分割，使用標準樣本影像分割出元件所在的區 域位置。檢測的元件如下：P+, P-區、底層區、方形焊墊區、圓形焊墊區，對上 述區域進行分割。

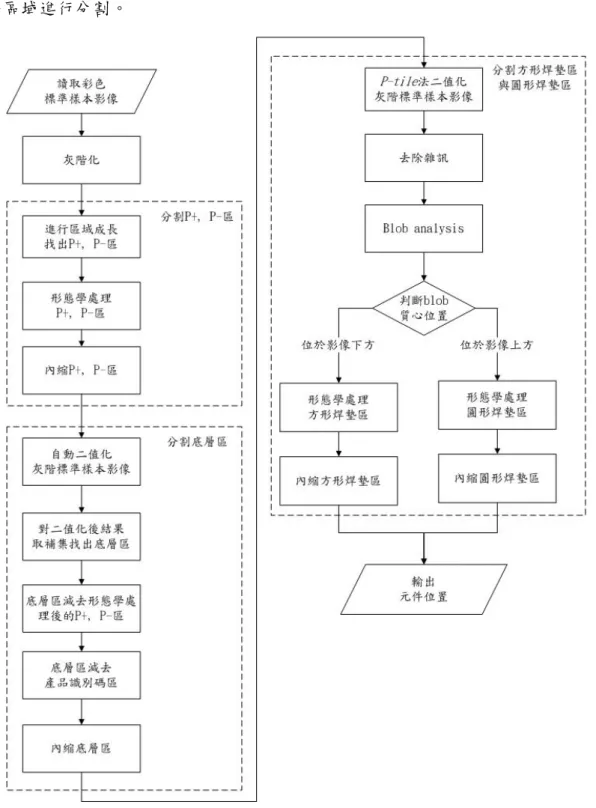

對分割元件流程圖中，主要處理的步驟說明如下： z 灰階化：將讀取的彩色標準樣本影像轉換成灰階標準樣本影像。 z 形態學處理 P+, 區：將區域成長後的 P+, 區，使用形態學的閉合將 P+, P-的小洞填補起來與斷線連接起來，以平滑P+, P-區的輪廓。 z 內縮 P+, P-區：因為標準樣本法有對準的問題，所以使用形態學處理的侵蝕 運算去內縮P+, P-區，避免檢測的晶粒影像與標準樣本影像在對準時，因為 元件的位置有些微差異，造成誤判為缺陷。其中，內縮的P+, P-區為影像相 減時P+, P-區之相減範圍。 z 自動二值化灰階標準樣本影像：使用 Otsu 法，自動灰階二值化標準樣本影 像，即可分割出底層為背景。 z 對二值化後結果取補集找出底層區：使用補集將分割出的底層區從背景轉換 為前景。 z 底層區減去產品識別碼區：因產品識別碼印在底層區，但不同晶粒有不同的 產品識別碼，造成產品識別碼所在的區域，在和標準樣本影像相減時會產生 差異，因此底層區要減去產品識別碼所在的區域。 z 內縮底層區：原因和內縮 P+, P-區相同。 z P-tile 法二值化灰階標準樣本影像：焊墊是晶粒影像中最亮的部分，且佔晶 粒影像的比例p 可得知，使用 P-tile 法選取臨界值，將焊墊分割為影像的前 景。 z 形態學處理方形焊墊區：使用填洞運算。 z 形態學處理圓形焊墊區：使用填洞運算。 z 內縮方形焊墊區：原因和內縮 P+, P-區相同。

3.6 檢測P+, P-區

檢測P+, P-區的缺陷種類主要可分為二個項目，分別是微粒或污染與護層不 良。使用影像相減的方法，計算檢測晶粒影像與標準樣本影像上，P+, P-區其所 對應的像素之間的灰階值的差異，其中P+, P-區之相減範圍由 3.5 節分割元件中 使用標準樣本影像來定義。 圖3.8：檢測 P+, P-區流程圖 對檢測P+, P-區流程圖中，主要處理的步驟說明如下： z 影像相減：相減的主要用途在於影像間差異的增強。作法是計算對應像素之 間的灰階值差異，將影像中所有像素的灰階值差異調整到[0, 255]這個區間， 調整後的影像為差值影像。 z 二值化(小於 Th1 值)：使用 Th1 當臨界值對差值影像二值化，把差值影像中 過暗的區域視為缺陷可能發生區域。 z Blob analysis：分析缺陷可能發生區域的主軸長度。 z 分析 blob 是否符合品質規格：可以找出微粒或污染與護層不良的缺陷。

3.7 檢測底層區

檢測底層區的缺陷種類主要可分為三個項目，分別是微粒或污染、變色與 護層不良。使用影像相減的方法，計算檢測晶粒影像與標準樣本影像上，底層 區其所對應的像素之間的灰階值的差異，其中底層區之相減範圍由3.5 節分割 元件中使用標準樣本影像來定義。 圖3.9：檢測底層區流程圖

z 分析 blob 是否符合品質規格：可以找出微粒或污染與護層不良的缺陷。 z 計算閥值 Th2：依檢測晶粒影像的灰階值亮度來調整，計算 Th2 的閥值。 z 二值化(大於或等於 Th2 值)：使用 Th2 當臨界值對差值影像二值化，把差值 影像中過亮的區域視為缺陷可能發生區域。 z Blob analysis 2：分析缺陷可能發生區域的面積。 z 分析累積 blob 面積是否符合品質規格：若累積 blob 面積超過晶粒面積的指 定比例α1，判斷為底層區變色，檢測結果為不良品。

3.8 檢測方形銲墊區

檢測方形銲墊區的缺陷種類主要可分為四個項目，分別是微粒或污染、面 積缺損、變色與護層不良。使用影像相減的方法，計算檢測晶粒影像與標準樣 本影像上，方形銲墊區其所對應的像素之間的灰階值的差異，其中方形銲墊區 之相減範圍由3.5 節分割元件中使用標準樣本影像來定義。 圖3.10：檢測方形焊墊區流程圖 對檢測方形銲墊區流程圖中，主要處理的步驟說明如下： z 影像相減：和 3.6 節中影像相減說明相同。 z 二值化(小於 Th1 值)：和 3.6 節中二值化(小於 Th1 值)說明相同。 z Blob analysis：分析缺陷可能發生區域的主軸長度、副軸長度與面積。

3.9 檢測圓形銲墊區

檢測圓形銲墊區的缺陷種類主要可分為四個項目，分別是微粒或污染、面 積缺損、變色與護層不良。使用影像相減的方法，計算檢測晶粒影像與標準樣 本影像上，圓形銲墊區其所對應的像素之間的灰階值的差異，其中圓形銲墊區 之相減範圍由3.5 節分割元件中使用標準樣本影像來定義。 圖3.11：檢測圓形焊墊區流程圖 z 影像相減：和 3.6 節中影像相減說明相同。 z 二值化(小於 Th1 值)：和 3.6 節中二值化(小於 Th1 值)說明相同。 z Blob analysis：和 3.8 節中 Blob analysis 說明相同。

z 分析 blob 是否符合品質規格：可以找出微粒或污染與護層不良的缺陷。 z 分析累積 blob 面積是否符合品質規格：若累積缺陷面積超過圓形銲墊區面積

的指定比例α3，判斷為面積缺損或圓形銲墊區變色所造成的缺陷，檢測結果

第四章 實驗結果與分析

4.1 系統設備

檢測影像為彩色影像，是使用半導體製造廠商的取像機台，在無塵室中所拍 攝的影像。取像方式是對每顆要檢測的晶粒，各別拍攝一張檢測影像。本論文所 設計的系統再對所拍攝的檢測影像做離線檢測。本論文的系統設備為：晶粒表面 缺陷檢測系統做離線檢測所使用的設備，設備之詳細規格如下說明：

（1） 個人電腦：使用 CPU 為 AMD 2.0 GHz 個人電腦、記憶體為 1024MB SDRAM、 顯示卡為ATI-X300 VGA Chip。

（2） 影像處理函式庫：HALCON 9.0 影像處理函式庫。

（3） 程式語言：Microsoft Visual Studio 2005 的 Visual Basic 2005，配合影像處 理函式庫，撰寫檢測系統之程式。

半導體製造廠商的取像機台之詳細規格如下說明：

（4） 攝影機(CCD Camera)：Hitachi KP-FD202GV(解析度 1620×1220，兩百萬像 素，GE 介面)。

（5） 鏡頭(Lens)：Olympus Lens 鏡頭(光學倍率 5X，N.A=0.1，Working distance 為19.6 mm，Resolution 為 3.36μm)。

4.2 實驗操作

由於同一個產品但不同型號其晶圓製程的差異，使得同一個產品但不同型號 的晶粒，在製程上其晶粒的薄膜保護層(護層)的厚度不同，使得不同型號的晶粒 在取像機台，所拍攝之影像特徵有差異。不同型號晶粒所拍攝之影像，如圖4.1(a)、 (b)所示，其灰階影像的灰階直方圖，如圖 4.2(a)、(b)所示，其灰階直方圖分佈的 特徵已不相似。 (a)型號Ⅰ (b)型號Ⅱ 圖4.1：不同型號晶粒所拍攝之影像 (a) 型號Ⅰ (b) 型號Ⅱ 圖4.2：不同型號晶粒其灰階影像之灰階直方圖

即使是同一型號的晶粒，也可能因其製程的變異、取像時光源系統其光源不 均或取像機台鏡頭有經過調整變動，造成同一型號但不同批號(Lot ID)的晶粒， 其所拍攝之檢測影像，在影像特徵(如灰階值)有變異過大的情形發生。 本論文所開發的系統，設計了可供品質專家或製程工程師自行調整參數的功 能，可調整的參數如下： z PixelSize：影像中一個像素值實際上所對應的大小，即一個像素值大小為多 少μm。 z Ero1：分割元件時內縮 P+, P-區的參數。 z Ero2：分割元件時內縮底層區的參數。 z Ero3：分割元件時內縮方形銲墊區與圓形銲墊區的參數。 z Th1：對差值影像二值化的臨界值，把差值影像中灰階值低於 Th1 的過暗區 域視為缺陷可能發生區域。 z Th2：對差值影像二值化的臨界值，把差值影像中灰階值高於或等於 Th2 的 過亮區域視為缺陷可能發生區域。 因為不同型號的晶粒影像(檢測影像經過分割晶粒後所得的影像)，其灰階值 的變異很大，或者同型號但不同批號的晶粒影像，其灰階值的變異也可能很大， 由於晶粒影像其灰階值的變異，會影響到晶粒影像檢測結果。 為了避免上述情形發生，若是檢測不同型號的晶粒影像，或是同型號但不同 批號的晶粒影像，當其影像特徵有變異時，建議要由品質專家或製程工程師，選

4.3 實驗結果

以型號Ⅰ的 1649 張檢測影像當作測試樣本，並於本論文所設計之系統下進 行檢測。系統在電腦自動檢測前並不知道人工檢測結果，並於檢測後再與人工檢 測結果比對，結果如下，檢測統計結果如表4.1 所示： （1） 人機一致性：電腦自動檢測結果與人工檢測結果一致，數目為 1503 張(佔 全部的91.15%)。 （2） False Positive(誤判)：人工檢測為良品，電腦自動檢測結果為不良品，即統 計上的型Ⅰ誤差，數目為100 張(佔全部的 6.06%)。 （3） False Negative(漏判)：人工檢測為不良品，電腦自動檢測結果為良品(優良 品與規格良品) ，即統計上的型Ⅱ誤差，數目為 46 張(佔全部的 2.79%)。 表4.1：檢測統計結果 項目 結果 人機一致性 91.15% False Positive 6.06% False Negative 2.79%

4.4 結果分析

首先針對 False Positive(誤判)進行相關後續分析，隨機選取其中兩張影像為 樣本說明，如圖4.3(a)、(b)所示。 (a) (b) 圖4.3：誤判的晶粒影像 圖 4.3(a)其解釋原因，主要是因為檢測的晶粒影像和標準樣本影像，其影像 有對準、校正不準確的問題發生，造成晶粒影像元件的位置與標準樣本影像元件 的位置有些微差異，在影像相減時而誤判為缺陷。圖4.3(b)其解釋原因，主要是 P+, P-區的品質規格(微粒或污染的主軸長度小於 5μm)過於嚴格，無法確定影像 上的缺陷原因，是來自P+, P-區上本身的瑕疵，或是取像時有雜訊產生，造成影 像的解析度不清晰，使雜訊被誤判為缺陷。

接著針對 False Negative(漏判) 進行相關後續分析。首先是污染所造成的問 題，好幾個小污染點密集散佈在一個區域，如圖4.4(a)、(b)所示。 (a) (b) 圖4.4：漏判的晶粒影像 這些小污染點就單一缺陷來看，雖有缺陷但仍在品質規格範圍內，這些小污 染點雖然其缺陷沒有超過品質規格，但人工檢測把這些小的污染點連起來看，當 看起來大於某個長度(實際人檢判斷標準為污染點連起來的長度超過 200μm)，就 判斷為不良品，如圖4.4(a)所示，但也可能是人眼疲勞，污染點和污染點之間的 距離，要多近才能連起來的標準不一致，使得污染點連起來沒有大於某個長度， 但是人工檢測卻判為不良品，如圖4.4(b)所示，因此才有人工檢測為不良品，電 腦自動檢測結果為良品。

再者是元件邊緣與跨元件邊緣的檢測問題，由於本論文使用標準樣本法，要 避免檢測的晶粒影像與標準樣本影像在影像相減時，因為晶粒影像與標準樣本影 像有對不準的問題發生，造成元件的位置有些微差異而誤判為缺陷，因此在分割 元件時，有內縮各元件的檢測區域大小，造成和標準樣本影像相減的範圍變小。 若缺陷發生在元件邊緣，會因為內縮各元件的檢測區域大小，而無法檢測到 元件邊緣的缺陷，如圖4.5(a)所示，也因各元件的檢測區域內縮，造成當缺陷發 生在元件與元件交接處會遺漏無法檢測，如圖4.5(b)所示。 (a) (b) 圖4.5：漏判的晶粒影像

最後扣除小污染點、元件邊緣與跨元件邊緣的缺陷，對所剩下的漏判筆數進 行分析。第一種情形的False Negative 是底層區異常的檢測問題，在影像相減時， 有檢測出底層區發生缺陷，但就單一缺陷來看，雖有缺陷但仍在品質規格範圍內， 然而人工檢測時依實際經驗，認為影像上所呈現的缺陷特徵，對應到實際晶粒上， 認為是底層區的護層有異常，因此斷判為不良品，如圖4.6 所示。在現有的檢測 方法和品質規格下，有2 張檢測的晶粒影像，會遺漏無法檢測出此不良品晶粒。 (a) (b) 圖4.6：漏判的晶粒影像 第二種情形的False Negative 是 P+, P-區的微粒或污染的檢測問題，如圖 4.7 所示。 圖4.7：漏判的晶粒影像 其解釋原因，是因為取像時機台的光源不均，造成拍攝的影像其整體灰階值 較標準樣本影像的灰階值高，在現有的檢測閥值Th1(對差值影像二值化的臨界 值，把差值影像中灰階值低於Th1 的過暗區域視為缺陷可能發生區域)下，在影

像相減時，因其微粒或污染的灰階值較高，所以偵測不出底層區發生微粒或污染 的缺陷。

但人檢可以直接判斷P+, P-區發生微粒或污染的缺陷，且超出品質規格範圍，

因此斷判為不良品。在現有的檢測閥值下，有18 張檢測的晶粒影像，會遺漏無

結果分析後的檢測統計結果如表4.2 所示：

（1） 人機一致性：電腦自動檢測結果與人工檢測結果一致。

（2） False Positive Rate：人工檢測為良品，電腦自動檢測結果為不良品的數目， 佔人工檢測為良品總數的比例。

（3） False Negative Rate：人工檢測為不良品，電腦自動檢測結果為良品(優良品 與規格良品) 的數目，佔人工檢測為不良品總數的比例。

（4） False Negative Rate(分析後)：人工檢測為不良品，電腦自動檢測結果為良 品(優良品與規格良品)，經過分析，扣除小污染點、元件邊緣檢測與跨元 件邊緣的缺陷的漏判筆數，在本論文的研究方法下，本系統的 False Negative Rate 為 10.47%。 表4.2：結果分析後的檢測統計結果 項目 結果 人機一致性 91.15% (1503/1649)

False Positive Rate 6.86% (100/1458) False Negative Rate 24.08% (46/191) False Negative Rate(分析後) 10.47% (20/191)

第五章 結論與建議

5.1 結論

本論文設計與開發出一套晶粒表面缺陷自動視覺檢測系統。藉由此系統的缺 陷檢測，可進行晶粒品質分類，並將檢測結果回饋給製程相關單位，以提升檢測 效率、減少成本，並達成可進行全檢的三項目標。 系統使用者可依制定的品質規格，訂定可允許的品質規格參數，如缺陷大小、 面積缺損比例，本論文所開發之缺陷檢測演算法，將可依據系統使用者定義的品 質規格參數，自動挑選出檢測影像中所有不符合品質規格的晶粒，並進行檢測結 果自動分類。 本論文所開發之演算法，檢測一張檢測影像所耗費的時間小於2 秒鐘，檢測 1649 張檢測影像最多約花 50 分鐘；相較人工目視檢測 1649 張取像機台已拍攝 好的檢測影像，有經驗且熟練的檢測人員，尚需花費90 分鐘以上來完成檢測， 本論文設計的檢測系統擁有更大的產出表現，而且在瑕疵規格的判定上更具標準 與一致性。詳細時間列於表5.1。 表5.1：各項目檢測所需時間整理表 項目 時間(秒) 讀取檢測影像與分割晶粒 1.5 檢測缺陷 0.2

5.2 後續研究與建議

本論文所設計之自動視覺檢測系統，雖可有效提升檢測速度與準確率，但仍 有以下幾點可以持續做改進： （1） 小污染點檢測：好幾個小污染點散佈在一個區域，這些小污染點就單一缺 陷來看，雖有缺陷但仍在品質規格範圍內，未來可將這些污染點，依一定 的標準，如污染點和污染點在一定的距離內，就將污染點連接起來，判斷 其連接後污染點的長度，是否超過某個品質規格的長度。 （2） 元件邊緣檢測與跨元件邊緣檢測：由於本論文使用標準樣本法，在進行比 較前，要避免檢測的晶粒影像與標準樣本影像含有對準、校正不準確的問 題發生，故在分割元件時有內縮各元件的檢測區域大小，若缺陷發生在元 件邊緣或元件與元件交接處，本論文所設計的系統，會遺漏而無法檢測出 此缺陷。對於此潛在的缺失，是未來值得改進的部分。
